金相检测标准要点

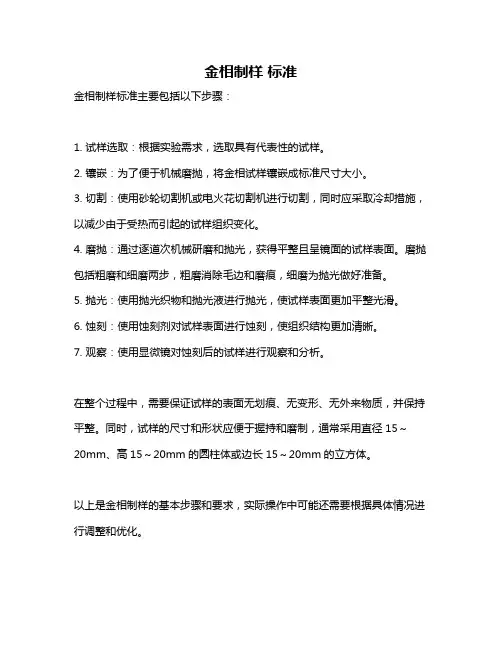

金相制样 标准
金相制样标准
金相制样标准主要包括以下步骤：
1. 试样选取：根据实验需求，选取具有代表性的试样。
2. 镶嵌：为了便于机械磨抛，将金相试样镶嵌成标准尺寸大小。
3. 切割：使用砂轮切割机或电火花切割机进行切割，同时应采取冷却措施，以减少由于受热而引起的试样组织变化。
4. 磨抛：通过逐道次机械研磨和抛光，获得平整且呈镜面的试样表面。
磨抛包括粗磨和细磨两步，粗磨消除毛边和磨痕，细磨为抛光做好准备。
5. 抛光：使用抛光织物和抛光液进行抛光，使试样表面更加平整光滑。
6. 蚀刻：使用蚀刻剂对试样表面进行蚀刻，使组织结构更加清晰。
7. 观察：使用显微镜对蚀刻后的试样进行观察和分析。
在整个过程中，需要保证试样的表面无划痕、无变形、无外来物质，并保持平整。
同时，试样的尺寸和形状应便于握持和磨制，通常采用直径15～20mm、高15～20mm的圆柱体或边长15～20mm的立方体。
以上是金相制样的基本步骤和要求，实际操作中可能还需要根据具体情况进行调整和优化。

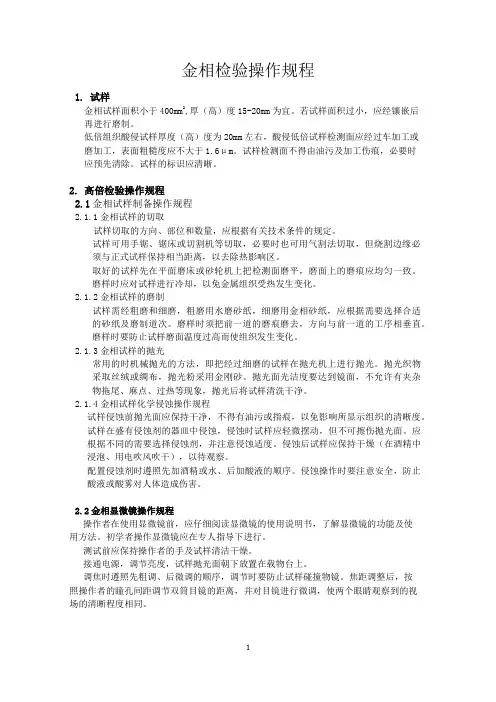

金相检验操作规程
金相检验操作规程1.试样金相试样面积小于400mm2,厚（高）度15-20mm为宜。
若试样面积过小，应经镶嵌后再进行磨制。
低倍组织酸侵试样厚度（高）度为20mm左右，酸侵低倍试样检测面应经过车加工或磨加工，表面粗糙度应不大于1.6μm。
试样检测面不得由油污及加工伤痕，必要时应预先清除。
试样的标识应清晰。
2.高倍检验操作规程2.1金相试样制备操作规程2.1.1金相试样的切取试样切取的方向、部位和数量，应根据有关技术条件的规定。
试样可用手锯、锯床或切割机等切取，必要时也可用气割法切取，但烧割边缘必须与正式试样保持相当距离，以去除热影响区。
取好的试样先在平面磨床或砂轮机上把检测面磨平，磨面上的磨痕应均匀一致。
磨样时应对试样进行冷却，以免金属组织受热发生变化。
2.1.2金相试样的磨制试样需经粗磨和细磨，粗磨用水磨砂纸，细磨用金相砂纸，应根据需要选择合适的砂纸及磨制道次。
磨样时须把前一道的磨痕磨去，方向与前一道的工序相垂直。
磨样时要防止试样磨面温度过高而使组织发生变化。
2.1.3金相试样的抛光常用的时机械抛光的方法，即把经过细磨的试样在抛光机上进行抛光。
抛光织物采取丝绒或绸布，抛光粉采用金刚砂。
抛光面光洁度要达到镜面，不允许有夹杂物拖尾、麻点、过热等现象，抛光后将试样清洗干净。
2.1.4金相试样化学侵蚀操作规程试样侵蚀前抛光面应保持干净，不得有油污或指痕，以免影响所显示组织的清晰度。
试样在盛有侵蚀剂的器皿中侵蚀，侵蚀时试样应轻微摆动，但不可擦伤抛光面。
应根据不同的需要选择侵蚀剂，并注意侵蚀适度。
侵蚀后试样应保持干燥（在酒精中浸泡、用电吹风吹干），以待观察。
配置侵蚀剂时遵照先加酒精或水、后加酸液的顺序。
侵蚀操作时要注意安全，防止酸液或酸雾对人体造成伤害。
2.2金相显微镜操作规程操作者在使用显微镜前，应仔细阅读显微镜的使用说明书，了解显微镜的功能及使用方法。
初学者操作显微镜应在专人指导下进行。
测试前应保持操作者的手及试样清洁干燥。
金相评级标准(一)
金相评级标准(一)金相评级标准1. 引言金相评级标准是对金属材料显微组织进行评级的一种指导性规范。
它主要依据金属材料的显微组织特征，对其进行分类与评估，旨在提供一种客观、统一的标准，以便更准确地描述金属材料的品质和性能。
2. 评级标准概述金相评级标准主要包括以下几个方面：组织形貌•晶粒尺寸：根据晶粒的尺寸大小进行评级，如超细晶、细晶、粗晶等。
•晶粒形状：根据晶粒的形状特征进行评级，如均匀晶、方形晶、柱状晶等。
•相比例：根据相的比例进行评级，如单相、双相、多相等。
组织缺陷•夹杂物：根据夹杂物的种类、分布和形态进行评级，如无夹杂物、少量夹杂物、严重夹杂物等。
•气孔：根据气孔的密度和形态进行评级，如无气孔、少量气孔、密集气孔等。
•裂纹：根据裂纹的长度、宽度和分布进行评级，如无裂纹、小裂纹、大面积裂纹等。
组织性能•硬度：根据金属材料的硬度进行评级，如硬度优良、硬度合格、硬度不合格等。
•强度：根据金属材料的拉伸、屈服等力学性能进行评级，如高强度、一般强度、低强度等。
•韧性：根据金属材料的抗冲击性能进行评级，如优异韧性、普通韧性、脆性等。
3. 评级标准应用金相评级标准广泛应用于金属材料的生产和加工过程中。
它对于金属材料的品质控制、产品检验和质量评估具有重要意义。
以下是评级标准的应用示例：钢材生产•根据金相评级标准对炼钢过程中的组织进行分类与评估，以确保钢材的质量和性能。
•对钢材产品进行金相显微镜下的观察和显微组织分析，判断是否符合金相评级标准要求。
材料研究•通过金相评级标准对不同材料的显微组织特征进行对比和评估，研究其性能差异和影响因素。
•在新材料研发过程中，借助金相评级标准对材料的组织进行分析，为进一步优化材料性能提供参考。
产品质量控制•在金属制品的生产过程中，通过金相评级标准对产品的组织缺陷进行评估，及时发现和解决质量问题。
•对出厂产品进行金相评级标准的检验和测试，确保产品达到规定标准，提高产品质量。
4. 结论金相评级标准作为一种重要的金属材料评估方法，为相关领域的科研、生产和质量控制提供了科学的依据和指导。
金相检测国标
金相检测国标主要参考以下几个标准：
1. GB/T 15124-2009《金属材料金相检验》：这个标准规定了金属材料金相检验的基本方法、技术要求、检验程序和报告编制等内容。
适用于钢铁、有色金属及合金等金属材料的金相检验。
2. GB/T 15125-2009《金属材料金相检验用试样和试验方法》：这个标准规定了金相检验用试样的制备方法、试验条件及检验方法等，包括了光学显微镜检验、电子显微镜检验等方法。
3. GB/T 17391-2017《金属材料钢的金相组织检验》：这个标准规定了钢的金相组织检验方法、检验程序及报告编制等，包括了晶粒度、珠光体、铁素体、渗碳体、马氏体、奥氏体等组织结构的检验。
4. GB/T 23024-2009《金属材料铝及铝合金金相检验》：这个标准规定了铝及铝合金金相检验的方法、技术要求、检验程序和报告编制等内容，适用于铝及铝合金的金相检验。
5. GB/T 30407-2013《金属材料铜及铜合金金相检验》：这个标准规定了铜及铜合金金相检验的方法、技术要求、检验程序和报告编制等内容，适用于铜及铜合金的金相检验。
宏观金相检测标准
宏观金相检测标准一、取样部位1. 从出厂检验合格的产品中切取至少三块代表性试样，在制样前可采用机械切割方法取下表面磨削面，并用磨光机打磨光亮。
2. 对于不能在成品上进行取样的焊缝和热影响区，则需在工厂或现场用切割、钻孔方法取得试样。
二、磨制方向1. 抛光面应向着观察面。
如果存在方向性，应将热影响区和焊缝中可能产生方向性缺陷的方向确定为观察面的相反方向。
2. 对于低合金高强度结构钢和特殊的耐磨钢，必要时抛光表面也可作为检验方向。
此时要求将金相试样打磨成轴对称试样。
三、研磨与抛光对于常规试样（抛光表面和反光表面）可采用平磨机或盘式研磨机研磨。
首先粗磨除去表面的凸凹不平，然后精磨达到镜面。
金相抛光后的抛光面应用金刚砂（氧化铝砂）轻轻研磨并抛光，然后用去离子水清洗，用滤纸吸干或吸水纸吸干试样表面，并观察表面质量。
如果发现有表面划痕、蚀斑、变色等缺陷，则不能作为合格品的判定依据。
四、观察观察的内容主要包括金属的显微组织、缺陷及其分布情况等。
对缺陷的观察应采用低倍放大镜（工作距离约30～40mm）观察，并注意缺陷的形状、大小、数量、分布情况以及与金相组织的相互关系等。
必要时可采用高倍放大镜甚至电子显微镜进行更详细的分析。
五、评级缺陷的评级应在金相显微镜下进行，评级方法应符合国家标准或行业标准的要求。
对于宏观裂纹、气孔、夹杂物等缺陷的评级，应采用目视法；对于显微疏松的评级，可采用定量法；对于晶界腐蚀的评级，可采用分级法。
评级时应注意缺陷的形状、大小、数量、分布情况以及与金相组织的相互关系等。
六、记录与分析记录的内容包括取样部位、试样的加工过程、观察到的缺陷及其分布情况等。
分析时应注意缺陷产生的原因、影响因素等，并针对具体情况提出改进措施。
七、报告报告应包括以下内容：检测项目、检测结果、分析结论等。
报告应简明扼要，数据准确可靠。
以上是宏观金相检测的基本标准，实际操作中还需要根据具体的材料、产品和使用环境等因素进行调整和优化。

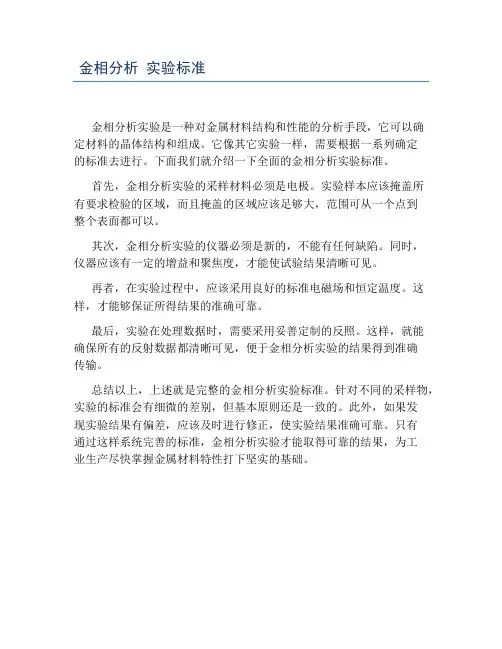

金相分析 实验标准
金相分析实验标准
金相分析实验是一种对金属材料结构和性能的分析手段，它可以确
定材料的晶体结构和组成。
它像其它实验一样，需要根据一系列确定
的标准去进行。
下面我们就介绍一下全面的金相分析实验标准。
首先，金相分析实验的采样材料必须是电极。
实验样本应该掩盖所
有要求检验的区域，而且掩盖的区域应该足够大，范围可从一个点到
整个表面都可以。
其次，金相分析实验的仪器必须是新的，不能有任何缺陷。
同时，
仪器应该有一定的增益和聚焦度，才能使试验结果清晰可见。
再者，在实验过程中，应该采用良好的标准电磁场和恒定温度。
这样，才能够保证所得结果的准确可靠。
最后，实验在处理数据时，需要采用妥善定制的反照。
这样，就能
确保所有的反射数据都清晰可见，便于金相分析实验的结果得到准确
传输。
总结以上，上述就是完整的金相分析实验标准。
针对不同的采样物，实验的标准会有细微的差别，但基本原则还是一致的。
此外，如果发
现实验结果有偏差，应该及时进行修正，使实验结果准确可靠。
只有
通过这样系统完善的标准，金相分析实验才能取得可靠的结果，为工
业生产尽快掌握金属材料特性打下坚实的基础。
球墨铸铁金相检测标准2021
球墨铸铁金相检测标准2021
球墨铸铁是一种具有优良机械性能和耐腐蚀性能的铸铁材料，常用于制造汽车零部件、机械设备、管道和阀门等。
金相检测是对材料显微组织进行观察和分析的一种常见方法，以评估材料的质量和性能。
2021年的球墨铸铁金相检测标准主要包括以下几个方面：
1. 显微组织观察，金相检测标准通常要求对球墨铸铁的显微组织进行观察，包括珠光体、铁素体和渗碳体的分布情况、尺寸和形态等。
这些观察可以通过金相显微镜或扫描电镜等设备进行。
2. 化学成分分析，金相检测标准通常还要求对球墨铸铁的化学成分进行分析，包括主要合金元素（如碳、硅、锰、镁等）的含量和分布情况。
这可以通过化学分析方法（如光谱分析、X射线荧光分析等）来完成。
3. 相对密度和孔隙率检测，球墨铸铁的相对密度和孔隙率对其性能有重要影响，因此金相检测标准通常也包括对这些指标的检测要求，可以通过密度计和金相显微镜等设备进行测定。
4. 力学性能测试，金相检测标准还可能包括对球墨铸铁的力学
性能进行测试，如拉伸强度、硬度、冲击韧性等指标的测定，以评估材料的强度和韧性。
总的来说，球墨铸铁金相检测标准旨在通过对材料显微组织、化学成分、密度、孔隙率和力学性能等方面的检测和分析，全面评估球墨铸铁的质量和性能，确保其符合相关标准要求，以满足不同工程和应用的需要。
具体的标准文件可以参考国家标准化管理委员会发布的相关标准文献，以获取最新的标准要求和测试方法。
金相检验细则
金相检验细则1.总则1.1本规则适用于金相显微镜检查金相组织的方法。
1.2从事金相检查的作业人员必须取得金相资格证书。
1.3试验标准根据GBT13298-2015《金相显微组织检验方法》2.试样制备2.1试样选择试样选取位置的方向、部位、数量应根据金属制造方法、检验目的、技术条件或相关协议条件进行。
垂直于锻轧方向的横截面可以研究金属材料从表层到中心组织、显微组织状态、晶粒度级别、碳化物网、表层缺陷深度、氧化层深度、脱碳层深度、腐蚀层深度、表面化学热处理等。
平行于锻轧方向的纵截面可以研究非金属夹杂物的变形程度、晶粒畸变程度、塑性变形程度、变形后的各种组织形貌、热处理全面情况等。
当检查金属的缺陷原因时，可在缺陷处取样或在其附近的正常部位取样进行比较。
2.2试样尺寸试样尺寸以磨面面积小于400mm²，高度15-20mm为宜。
2.3试样截取（现场金相检查不需要截取）试样采用带锯床或线切割截取。
锯切是应用水或冷却液冷却，以防金属组织受热而发生变化。
3.试样研磨3.1.磨平使用现场抛磨机进行制样，先用砂轮磨平，为下一道磨光做好准备。
如果表面粗糙、或有氧化层可先用砂轮将其打平后再用现场抛磨机。
3.2磨光如果是便携式抛磨机可通过依次更换砂片来制样，砂片更换从粗到细依次抛磨，当使用一道砂片磨完后手持金相观察会看到抛磨后的表面划痕分布比较均匀，粗细适当。
更换更细的砂片继续抛磨，划痕也会越来越细，每换一次砂片，方向需转动90度，与旧磨痕成垂直方向，向一个方向磨至就磨痕完全消失，新磨痕均匀一致时为止。
磨制试样时，注意不要用力太重，每次时间也不可太长。
3.3.抛光用绒布（毛毡）沾取抛光膏进行抛光，抛光完毕后，试样表面呈镜面，划痕几乎没有，或只有少许又细又小的划痕，整个抛磨制样过程结束。
注意：由于现场环境不同，条件有可能比较差，最后抛磨到何种程度将看具体情况而定。
砂片更换次序也视产品硬度、耐磨性而定，如果硬度较低且易抛磨，则不必每道砂纸都使用一遍，可直接用合适的较细砂片直接抛磨，反之也可重复使用同一道砂纸再次抛磨，直到需要的程度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【029】碳化物…WJ 730-82
辅助评级
【030】马氏体及残余奥氏体…WJ 730-82
自动评级
16、履带车辆传动齿轮（GY674-75）
【031】车体传动齿轮_碳氮化合物…GY674-75
辅助评级
【032】发动机齿轮_碳氮化合物…GY674-75
17、内燃电力机车渗碳淬硬齿轮
自动评级
【316】灰铁金相等级图_石墨类型…SS 2007-6
比较评级
【317】灰铁金相等级图_石墨尺寸…SS 2007-7
辅助评级
【318】灰铁金相等级图_铁素体的大约百分含量…SS 2007-8
比较评级
【319】灰铁金相等级图_珠光体的大概间隔…SS 2007-9
比较评级
【320】灰铁金相等级图_碳化物及磷化物共晶体大致含量…SS 2007-10
（HBJ-2000）
【033】1_碳化物分级…HBJ-2000
辅助评级
【034】2_马氏体片长分级…HBJ-2000
【035】3_残余奥氏体分级…HBJ-2000
【014】魏氏组织分析…GB/T 13299-91
【016】屈氏体含量计算…SG-1979
自动评级
11、汽车渗碳齿轮金相检验
（QC/T 262-1999）
【015】马氏体针叶长度评级…QC/T 262-1999
自动评级
【017】碳化物评级…QC/T 262-1999
辅助评级
【018】残余奥氏体评级…QC/T 262-1999
比较评级
9、定量金相测定方法
【009】定量金相测定方法…GB/T 15749-95
自动评级
10、钢的显微组织评定方法
（GB/T 13299-91）
【011】游离渗碳体组织分析…GB/T 13299-91
辅助评级
【012】低碳变形钢的珠光体组织分析…GB/T 13299-91
【013】带状组织分析…GB/T 13299-91
【066】珠光体数量…GB 7216_87
自动评级
【067】灰铸铁过冷石墨含量…SS 2002-01
【185】碳化物分布形状…GB 7216-87
比较评级
【186】碳化物数量…GB 7216-87
自动评级
【187】磷共晶类型…GB 7216-87
比较评级
【188】磷共晶分布形状…GB 7216-87
13、计算孔度的大小和分布
【024】计算孔度的大小和分布…BJYF-2001
自动评级
14、铸造铝硅合金（JB/T 7946）
【025】钠变质…JB/T 7946.1-1999
辅助评级
【026】磷变质…JB/T 7946.1-1999
【027】过烧…JB/T 7946.2-1999
【028】针孔…JB/T 7946.3-1999
【189】磷共晶数量…GB 7216-87
自动评级
【190】基本组织特征…GB 7216-87
比较评级
【235】石墨长度（自动分析）…GB 7216-87
自动评级
【251】灰铸铁多图多模块评级：石墨分布＆石墨长度＆基体组织＆共晶团
自动评级
【255】灰铸铁金相＿基本组织特征（灰度法）
【256】石墨分布＆石墨长度＆基体组织＆共晶团（灰度法）…GB 7216-87
【007】不锈钢相面积含量测定…GB 6401-86
自动评级
８、灰铸铁金相
【008】铸铁共晶团数量测定…GB 7216-87
自动评级
【056】贝氏体含量测定…GB 7216-87
【058】石墨分布形状…GB 7216-87
比较评级
【059】石墨长度…GB 7216-87
辅助评级
【065】珠光体片间距…GB 7216_87
自动评级
【055】奥氏体含量测定…QC/T 262-1999
【150】马氏体针叶长度评级（测量法）QC/T 262-1999
辅助评级
12、球墨铸铁金相检验
【020】球化分级…GB 9441-88
自动评级
【021】石墨大小分级…GB 9441-88
【022】珠光体数量分级…GB 9441-88
辅助评级
【004】钢的脱碳层深度测定法…GB/T 224-2008
辅助评级
【130】脱、渗碳层深度测定…GB 224-87
5、铁素体晶粒延伸度测定
【005】铁素体晶粒延伸度测定…GB 4335-84
自动评级
6、工具钢大块碳化物评级
【006】工具钢大块碳化物评级…GB 4462-84
自动评级
7、不锈钢相面积含量测定
【023】铁素体和珠光体数量分级（含石墨、渗碳体百分比）…GB 9441-88
自动评级
【063】球墨铸铁__磷共晶数量…GB 9441-88
【064】球墨铸铁__渗碳体数量…GB 9441-88
【体组织
【301】球墨铸铁金相＿石墨大小分级（鼠标选择）
2、非金属夹杂物显微评定
【002】非金属夹杂物显微评定…GB 10561-89
自动评级
【252】钢中非金属夹杂物含量的测定标准评级图显微检验法…GB/T 10561-2005/ISO 4967:1998
3、贵金属氧化亚铜金相检验
【003】贵金属氧化亚铜金相检验…GB 3490-83
自动评级
4、脱碳层深度测定
【149】彩色试样图像平均晶粒度测定…GB 6394-2002
辅助评级
【304】钨、钼及其合金的烧结坯条、棒材晶粒度测试方法（面积法）
自动评级
【305】钨、钼及其合金的烧结坯条、棒材晶粒度测试方法（切割线法）
自动评级
【322】铜及铜合金_平均晶粒度测定方法…YS/T 347-2004
自动评级
【328】彩色试样图像平均晶粒度测定方法２
《金相检验软件系统》模块清单
检验类别
模块名称
功能说明
1、金属平均晶粒度
【001】金属平均晶粒度测定…GB 6394-2002
自动评级
【010】铸造铝铜合金晶粒度测定…GB 10852-89
【019】珠光体平均晶粒度测定…GB 6394-2002
【062】金属的平均晶粒度评级…ASTM E112
【074】黑白相面积及晶粒度评级…BW 2003-01
辅助评级
【312】球铁金相等级图_碳化物等级…SS 2007-2
比较评级
【313】球铁金相等级图_球化率等级…SS 2007-3
辅助评级
【314】球铁金相等级图_单位面积球墨数量…SS 2007-4
辅助评级
【315】球铁金相等级图_珠光体含量…SS 2007-5
比较评级
【321】珠光体粗细…GB 9441-88
