2016～2017学年度武汉二中广雅中学九年级(下)物理月考(三)

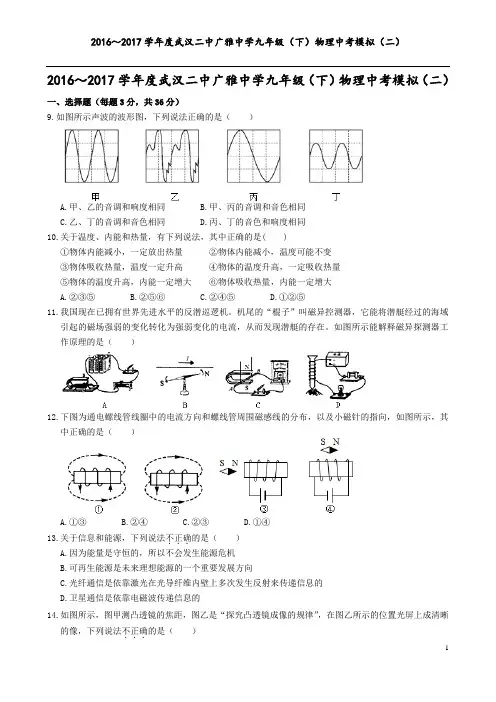

2016～2017学年度武汉二中广雅中学九年级(下)物理中考模拟(二)017.6.11)
2016～2017学年度武汉二中广雅中学九年级（下）物理中考模拟（二）一、选择题（每题3分，共36分）9.如图所示声波的波形图，下列说法正确的是（）A.甲、乙的音调和响度相同B.甲、丙的音调和音色相同C.乙、丁的音调和音色相同D.丙、丁的音色和响度相同10.关于温度、内能和热量，有下列说法，其中正确的是( )①物体内能减小，一定放出热量②物体内能减小，温度可能不变③物体吸收热量，温度一定升高④物体的温度升高，一定吸收热量⑤物体的温度升高，内能一定增大⑥物体吸收热量，内能一定增大A.②③⑤B.②⑤⑥C.②④⑤D.①②⑤11.我国现在已拥有世界先进水平的反潜巡逻机。
机尾的“棍子”叫磁异控测器，它能将潜艇经过的海域引起的磁场强弱的变化转化为强弱变化的电流，从而发现潜艇的存在。
如图所示能解释磁异探测器工作原理的是（）12.下图为通电螺线管线圈中的电流方向和螺线管周围磁感线的分布，以及小磁针的指向，如图所示，其中正确的是（）A.①③B.②④C.②③D.①④13.关于信息和能源，下列说法不正确．．．的是（）A.因为能量是守恒的，所以不会发生能源危机B.可再生能源是未来理想能源的一个重要发展方向C.光纤通信是依靠激光在光导纤维内壁上多次发生反射来传递信息的D.卫星通信是依靠电磁波传递信息的14.如图所示，图甲测凸透镜的焦距，图乙是“探究凸透镜成像的规律”，在图乙所示的位置光屏上成清晰的像，下列说法不正确．．．的是（）A.由图甲可知凸透镜的焦距是10.0cmB.图乙的成像特点与照相机的成像原理相同C.图乙中若在凸透镜左侧“戴”上近视眼，光屏向右移动才能找到清晰的像D.图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现像的下半部分15.甲图是探究“阻力对物体运动的影响”的实验装置，乙图是探究“物体的动能跟哪些因素有关”的实验装置，关于这两个实验说法错误．．的是（）A.两个实验都要控制物体同一高度自由下滑，是为了保证物体到达水平面时的初速度相同B.甲实验可以推理出如果一切运动的物体不受力，它将保持匀速直线运动状态C.乙实验中同一钢球从不同高度由静止释放，可得出物体的速度一定时，质量越大，动能越大D.乙实验装置还可以用来探究物体的重力势能与高度的关系16.2017年5月5日下午13时53分，上海浦东机场国产大飞机C919首飞成功，如图所示。

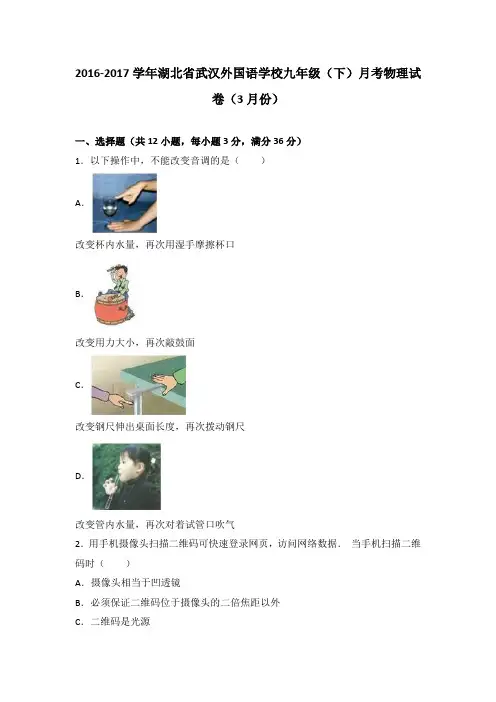

湖北省武汉外国语学校2017届九年级(下)月考物理试卷(3月份)(解析版)
2016-2017学年湖北省武汉外国语学校九年级（下）月考物理试卷（3月份）一、选择题（共12小题，每小题3分，满分36分）1．以下操作中，不能改变音调的是（）A．改变杯内水量，再次用湿手摩擦杯口B．改变用力大小，再次敲鼓面C．改变钢尺伸出桌面长度，再次拨动钢尺D．改变管内水量，再次对着试管口吹气2．用手机摄像头扫描二维码可快速登录网页，访问网络数据．当手机扫描二维码时（）A．摄像头相当于凹透镜B．必须保证二维码位于摄像头的二倍焦距以外C．二维码是光源D．二维码中黑色部分反射光，白色部分吸收光3．随着科技的进步和生活水平的日益提高，人们主动利用科技知识改善生活环境的意识逐渐增强．如图所示的四幅图片场景，是人们应用物理知识改善生活环境的几种做法，其中主要是用来降温的是（）A．景区喷雾B．人造雪景C．撒盐融雪D．人工降雨4．如图所示，用一根细线拴一块橡皮，甩起来，使橡皮在水平面上做匀速圆周运动，则橡皮在做匀速圆周运动过程中（）A．橡皮受平衡力作用B．橡皮运动状态没有发生改变C．橡皮的机械能保持不变D．橡皮能保持匀速圆周运动是因为它具有惯性5．如图所示，在一个罐子的盖和底各开两个小洞，将小铁块用细绳绑在橡皮筋的中部穿入罐中，橡皮筋两端穿过小洞用竹签固定，做好后用力推，使它沿水平地面滚出，观察到的现象是（）A．罐子滚动不远便很快停止运动B．罐子滚动出比空罐子更长距离后才停止运动C．罐子滚动出一段距离后又滚回原处停止运动D．罐子在水平地面上来回滚动，直到停止运动6．小明在实验室里测量一块形状不规则、体积较大的矿石的密度．先用天平称出矿石的质量为200g，接着按如图A、B、C的顺序测其体积，下列判断错误的是（）A．矿石的体积为80cm3B．矿石的密度为2.5×103kg/m3C．浸没的矿石排开的水受到的重力为1.1ND．按图中A、B、C的步骤测得矿石的密度会偏小7．小明为家中的盆景设计了一个自动供水装置，如图所示，用一个塑料瓶装满水倒放在盆景盘中，瓶口刚刚被水浸没．当盘中的水位下降到使瓶口露出水面时，空气进入瓶中，瓶中就会有水流出，使盘中的水位升高，瓶口又被浸没，瓶中的水不再流出．这样盆景中的水位可以保持一定的高度．塑料瓶中的水不会全部流掉的原因是（）A．受水浮力的作用 B．外界大气压的作用C．盆景盘支持力的作用D．瓶口太小，水不易流出8．无需wifi信号，点亮LED灯就能上网，复旦大学成功实现了这一国际前沿通讯技术，在LED灯中安装一个微芯片，便可让其变成无线网络发射器．点亮LED 灯，灯光下的电脑通过一套特制的接收装置接收光信号即可上网．下列有关说法错误的是（）A．有LED灯光的地方就有网络信号B．点亮LED灯上网不是利用电磁波传播信号C．与用wifi信号上网相比，光由于直线传播不能穿墙而过，故网络信息更加安全D．与用wifi信号上网相比，没有大功率的无线通讯设备，局部电磁辐射大大减弱9．如图为实验室常用电流表的内部结构图．多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连．当线圈中有电流通过时，它受力转动带动指针偏转，便可显示出电流的大小．下列设备与此工作原理相同的是（）A．风力发电机 B．电风扇C．电铃D．电磁继电器10．甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要．“创新”小组的同学们设计了甲醛监测设备，原理如图甲所示．电源电压恒为3V，R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，污染指数在50以下为轻度污染，50～100间为中度污染，100以上为重度污染，以下分析正确的是（）A．污染指数越小，电压表示数越大B．电压表示数为1V时，属于重度污染C．污染指数越大，电流中消耗的总功率越小D．污染指数为50时，电压表示数为2.5V11．如图甲所示，A为可在斜面上自由移动的小车，小车前端有一个磁碰片，在这个轨道的前端也放了磁碰片，与小车的磁碰片是相同极性；B为固定在斜面一端的位移传感器．位置传感器B利用超声波可以测出不同时刻小车A与它的距离，这样计算机就可以算出运动的小车在不同位置时的速度．计算机把在不同时间测出的运动物体的速度显示在屏幕上（横轴为时间，纵轴为速度），乙图为电脑图象的放大图，丙图为示意图．下列说法中不正确的是（）A．小车在D位置的动能最大B．小车在C位置的重力势能最大C．CD阶段小车的机械能增大D．前半程小车做加速运动12．如图为一种握力计和它的工作原理示意图．电源电压恒定不变，握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5Ω，弹簧一端的滑片P在电阻R1的最上端时不施加力，移动到最下端时施加的力最大（弹簧的电阻不计）．该握力计测量范围为0～300N，电路中电流变化范围0.1～0.6A．则下列判断正确的是（）A．握力300N时电路中电流为0.6AB．握力计工作电路的电源电压为3VC．R1连入电路阻值变化范围0﹣30ΩD．R2消耗的最小功率为0.5W二、解答题（共7小题，满分34分）13．图示为“长征六号”运载火箭，它首次采用了我国最新研制的大推力液氧煤油发动机．①煤油燃烧过程中，其热值大小．②火箭起飞时，煤油燃烧产生大量高温高压的燃气，燃气对火箭的推力达1.2×106N，这个力可举起质量为t的物体（g取10N/kg）．③燃气对火箭做功，燃气的内能会（选填“增大”“减小”或“不变”）．14．“低头族”长时间低头看手机，会引起颈部肌肉损伤．当头颅为竖直状态时，颈部肌肉的拉力为零，当头颅低下时，颈部肌肉会产生一定的拉力．为了研究颈部肌肉的拉力与低头角度大小的关系，我们可以建立一个头颅模型来模拟实验．如图甲所示，把人的颈椎简化成一个支点O，用1kg的头颅模型在重力作用下绕着这个支点O转动，A点为头颅模型的重心，B点为肌肉拉力的作用点．将细线的一端固定在B点，用弹簧测力计拉着细线模拟测量肌肉的拉力，头颅模型在转动过程中，细线拉力的方向始终垂直于OB，如图乙所示，让头颅模型从竖直状态开始转动，通过实验记录出低头角度θ及细线拉力F的数据，如下表：（1）设头颅质量为8kg，OA长14cm，OB长4cm．当低头角度为30°时，颈部肌肉实际承受的拉力是N．（2）在图乙中画出细线拉力的示意图．（3）低头角度越大，颈部肌肉的拉力．（4）请你就预防和延缓颈椎损伤提出一个合理化的建议：．15．某同学家里的电能表如图所示．由电能表上标识可知他家同时工作的用电器的总功率不能超过W．为测定家中电热水器的功率，关闭其他用电器只在该表下接该电热水器，测得电能表的表盘10分钟转180转，则电热水器的实际功率为W．图中的三种情况，开关全部闭合后，一定会引起空气开关“跳闸”的是．（填序号）16．在探究“二力平衡的条件”的实验中，小刚同学采用的实验装置如图甲所示，小华同学采用的实验装置如图乙所示．（1）当物体处于静止状态或状态时，它受到的力是相互平衡的．（2）这两个实验装置中，你认为装置（选填“甲”或“乙”）更科学．（3）在装置乙中，将小车旋转一定角度，松手后，发现小车旋转后又恢复原状，这说明两个力必须作用在同一（选填“物体”或“直线”）上，物体才能平衡．17．在“探究滑轮组的机械效率”时，小明利用两组滑轮组进行了5次测量，用一个动滑轮和一个定滑轮测定前4组数据，用两个动滑轮和两个定滑轮得第5组数据，测得数据如表：（1）请根据前四组数据，在图甲中画出实验中滑轮组的绕绳方法．（2）表格中编号①处数据应为；根据图乙中弹簧测力计可知编号②数据应为．（3）由表中第3、4组数据可知，同一滑轮组的机械效率与摩擦和有关．（4）有的同学认为：“机械越省力，它的机械效率越高”．你认为这句话是的（填“正确”或“错误”）．你是用小明收集的数据中两组数据对比分析来判断的．18．在“测量小灯泡的电功率”实验中，小灯泡额定电压为3.8V（电阻约为10Ω），电路电压为6V．（1）小敏连接了如图1所示的部分实物电路，请你用笔画线代替导线，将电路连接完整．（2）若有规格分别为“5Ω 1A”“20Ω 0.5A”和“50Ω 0.2A”的三个滑动变阻器供选择，为了使实验能顺利进行，应选用规格为的滑动变阻器接入电路．（3）小敏同学连接好电路后，闭合开关，他发现无论怎样移动滑动变阻器的滑片P，小灯泡都很暗，且两表示数不变，出现上述故障的原因可能是：．（4）故障排除后，再次闭合开关，移动滑动变阻器的滑片P，当电压表的示数为V时，小灯泡正常发光，此时电流表的示数为0.34A，则小灯泡的额定功率是W．（5）小敏通过移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图2所示的I﹣U图象，通过分析图象，你能得到（写出一条信息或规律即可）．19．图1所示为一种自动蓄水装置示意图：轻质弹簧上端固定，下端与长方体木块相连，轻质滑片P的右端固定在弹簧最下端，左端位于粗细均匀的金属电阻R2的最下端A处且接触良好．闭合S，水泵工作，向空水箱里缓慢注水，当P上滑至B处（R2的中点）时，水面到达设定高度，水泵自动停止注水，在此过程中，弹簧弹力F与滑片P上滑长度L之间的关系如图2所示．已知：电阻箱R1接入电路中的阻值为20Ω，R2的总电阻为20Ω，长度为10dm；当线圈中电流I≤0.1A时，衔铁被弹簧拉起，木块的底面积为100cm2，g=10N/kg，弹簧始终处于弹性限度范围内，不考虑线圈的电阻和滑片P滑动时的摩擦．（1）衔铁被吸下的过程中通电螺线管的上端是极，木块所受的重力为N；（2）求电源电压U；（3）当P滑至B处时，求木块浸入水中的体积；（4）由于夏天和冬天用水需求不同，所以工作人员将R1调至24Ω，则水箱中液面会下降多少？（弹簧每伸长1dm，拉力增大1N，接入阻值减小2Ω）2016-2017学年湖北省武汉外国语学校九年级（下）月考物理试卷（3月份）参考答案与试题解析一、选择题（共12小题，每小题3分，满分36分）1．以下操作中，不能改变音调的是（）A．改变杯内水量，再次用湿手摩擦杯口B．改变用力大小，再次敲鼓面C．改变钢尺伸出桌面长度，再次拨动钢尺D．改变管内水量，再次对着试管口吹气【考点】音调．【分析】物理学中把声音的高低称为音调，音调的高低与发声体的振动快慢有关；物体振动越快，音调就越高；物体振动越慢，音调就越低．【解答】解：A、用湿手摩擦杯口，水量不同振动的频率不同，发生的音调不同，不符合题意；B、改变用力大小敲击鼓面，会增大鼓面振动的幅度，从而会增大响度，不能改变频率，不能改变音调，符合题意；C、钢尺伸出桌面的长度不同振动的频率不同，音调不同，不符合题意；D、对着试管口吹气，管内水量不同振动的快慢不同，所以声音的音调不同，可以改变发声的音调，不符合题意；故选B．2．用手机摄像头扫描二维码可快速登录网页，访问网络数据．当手机扫描二维码时（）A．摄像头相当于凹透镜B．必须保证二维码位于摄像头的二倍焦距以外C．二维码是光源D．二维码中黑色部分反射光，白色部分吸收光【考点】生活中的透镜；物体的颜色．【分析】凸透镜成像时，物距u＞2f，成倒立缩小的实像，应用是照相机．能发光的物体称为光源．如果物体能吸收所有的光，物体是黑色，如果物体反射所有的光，物体是白色．【解答】解：AB、摄像头相当于凸透镜，成倒立缩小实像，物体到摄像头的距离大于二倍焦距，故A错误、B正确；C、二维码本身不发光，不是光源，故C错误；D、当扫描黑白相间的条纹时，黑色条纹吸收所有光线，故黑色条纹不反射色光，而白色条纹能够反射所有色光，故D错误．故选B．3．随着科技的进步和生活水平的日益提高，人们主动利用科技知识改善生活环境的意识逐渐增强．如图所示的四幅图片场景，是人们应用物理知识改善生活环境的几种做法，其中主要是用来降温的是（）A．景区喷雾B．人造雪景C．撒盐融雪D．人工降雨【考点】汽化及汽化吸热的特点；凝固与凝固放热特点；熔点和凝固点；生活中的凝华现象．【分析】（1）物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固．（2）六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：凝固、液化、凝华；吸热的有：熔化、汽化、升华．【解答】解：A、景区喷雾，是因为水雾变为水蒸气的过程是汽化，汽化是吸收热量的，需要从周围吸收大量的热，周围空气温度降低，故A符合题意；B、人造雪是水由液态变成固态，属于凝固现象，需要放出热量，故B不符合题意；C、在其它条件相同时，积雪上洒盐水是掺有杂质，积雪的熔点降低，即熔点低于当地温度，使雪熔化，交通方便，故C不符合题意；D、人工降雨，是干冰（固体二氧化碳）迅速的吸热升华成二氧化碳，使周围的温度降低，部分水蒸气液化成水滴，部分水蒸气凝华成小冰晶，形成降雨，故D 不符合题意．故选A．4．如图所示，用一根细线拴一块橡皮，甩起来，使橡皮在水平面上做匀速圆周运动，则橡皮在做匀速圆周运动过程中（）A．橡皮受平衡力作用B．橡皮运动状态没有发生改变C．橡皮的机械能保持不变D．橡皮能保持匀速圆周运动是因为它具有惯性【考点】力与运动的关系；物体运动状态变化的原因；惯性；机械能．【分析】解答此题的难点在于：匀速圆周运动的过程中物体的运动状态是否发生了改变．【解答】解：物体在做匀速圆周运动的过程中，虽然运动的速度在大小上是没有发生改变的，但是运动的方向却发生了改变，所以运动状态发生了改变，故B、D是错误的．既然物体的运动状态发生了改变说明受到的力不是平衡力，故A是错误的．物体的速度的大小没变，质量没变，高度没变，说明动能和重力势能都没有发生改变，所以机械能总量没有发生改变，故C是正确的．故选C．5．如图所示，在一个罐子的盖和底各开两个小洞，将小铁块用细绳绑在橡皮筋的中部穿入罐中，橡皮筋两端穿过小洞用竹签固定，做好后用力推，使它沿水平地面滚出，观察到的现象是（）A．罐子滚动不远便很快停止运动B．罐子滚动出比空罐子更长距离后才停止运动C．罐子滚动出一段距离后又滚回原处停止运动D．罐子在水平地面上来回滚动，直到停止运动【考点】动能和势能的转化与守恒．【分析】利用控制变量法判断影响动能、重力势能、弹性势能的各因素的变化；如本题对于同一个铁罐，其质量一定，只通过比较铁罐的速度、所处的高度和橡皮筋的形变程度来判断铁罐的动能、重力势能和弹性势能的变化．【解答】解：罐子开始滚动时具有动能，滚动的过程中，动能转化为弹性势能，当动能为0时，罐子停止运动，此时弹性势能最大，然后罐子开始向回滚动，此时弹性势能转化为动能，来回滚动的过程中，要克服摩擦做功，机械能转化为内能，所以最后会停止运动．故选D．6．小明在实验室里测量一块形状不规则、体积较大的矿石的密度．先用天平称出矿石的质量为200g，接着按如图A、B、C的顺序测其体积，下列判断错误的是（）A．矿石的体积为80cm3B．矿石的密度为2.5×103kg/m3C．浸没的矿石排开的水受到的重力为1.1ND．按图中A、B、C的步骤测得矿石的密度会偏小【考点】固体密度的测量．【分析】（1）矿石的体积等于量筒中倒出水的体积，我们可以根据量筒中倒水前后的示数求出倒出水的体积；（2）根据密度的计算公式ρ=即可求出矿石的密度；g=ρ水V排g求出矿石排开的水受到（3）根据矿石排开的水的体积，利用G排=m排的重力；（4）在本实验从水中捞矿石时，矿石会沾水，导致测得的矿石体积偏大，密度偏小．【解答】解：A、由图中量筒中倒水前后的示数可知矿石的体积：V=200ml﹣120ml=80ml=80cm3，故A正确；B、矿石的密度ρ===2.5×103kg/m3，故B正确；C、浸没的矿石排开的水的体积V排=V=80cm3=80×10﹣6m3，则G排=m排g=ρ水V排g=1.0×103kg/m3×80×10﹣6m3×10N/kg=0.8N，故C错误；D、按图中A、B、C的步骤测得矿石的密度，由于从烧杯中取矿石，矿石会沾水，使测得的矿石体积偏大，则密度偏小，故D正确．故选C．7．小明为家中的盆景设计了一个自动供水装置，如图所示，用一个塑料瓶装满水倒放在盆景盘中，瓶口刚刚被水浸没．当盘中的水位下降到使瓶口露出水面时，空气进入瓶中，瓶中就会有水流出，使盘中的水位升高，瓶口又被浸没，瓶中的水不再流出．这样盆景中的水位可以保持一定的高度．塑料瓶中的水不会全部流掉的原因是（）A．受水浮力的作用 B．外界大气压的作用C．盆景盘支持力的作用D．瓶口太小，水不易流出【考点】大气压强的存在．【分析】浸在空气中的物体受到大气压的作用，一个标准大气压可以支持10.13m 高度的水柱．【解答】解：一个标准大气压可以支持约10.13m高的水柱．瓶中水面能高于盆内水面不会流出来，正是因为盆景中的水与大气相通，是大气压支持着瓶内的水不会流出来．故选B．8．无需wifi信号，点亮LED灯就能上网，复旦大学成功实现了这一国际前沿通讯技术，在LED灯中安装一个微芯片，便可让其变成无线网络发射器．点亮LED 灯，灯光下的电脑通过一套特制的接收装置接收光信号即可上网．下列有关说法错误的是（）A．有LED灯光的地方就有网络信号B．点亮LED灯上网不是利用电磁波传播信号C．与用wifi信号上网相比，光由于直线传播不能穿墙而过，故网络信息更加安全D．与用wifi信号上网相比，没有大功率的无线通讯设备，局部电磁辐射大大减弱【考点】网络通信．【分析】现代无线通信技术采用电磁波做载体，电磁波可以在真空和各种物质中传播；人们长期处于强电磁波发射和接收环境中，会受到程度不同的电磁辐射．【解答】解：A、由“点亮LED灯，灯光下的电脑即可上网”知，有LED灯光的地方一定有网络信号．此选项正确；B、虽然点亮LED灯就能上网，但网络信号是靠电磁波传输的．此选项错误；C、与用wifi信号上网相比，光由于直线传播不能穿墙而过，故网络信息更加安全．此选项正确；D、与用wifi信号上网相比，没有大功率的无线通讯设备，局部电磁辐射大大减弱．此选项正确．故选B．9．如图为实验室常用电流表的内部结构图．多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连．当线圈中有电流通过时，它受力转动带动指针偏转，便可显示出电流的大小．下列设备与此工作原理相同的是（）A．风力发电机 B．电风扇C．电铃D．电磁继电器【考点】磁场对通电导线的作用．【分析】首先利用图示的装置分析出其制成原理，然后再逐个分析选择项中的各电学元件的制成原理，分别与前面分析的结论对应即可得到答案．【解答】解：通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大．因此可以利用电流表指针的转动幅度来体现电路中电流的大小．A、发电机是利用电磁感应现象制成的，与电流表的制成原理无关．故A错误．B、电风扇的主要部件是电动机，电动机是利用通电线圈在磁场中受力而转动的理论制成的．故B正确．C、电铃是利用电流的磁效应制成的，与电流表的制成原理无关．故C错误．D、电磁继电器是利用电流的磁效应制成的，与电流表的工作原理无关．故D错误．故选B．10．甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要．“创新”小组的同学们设计了甲醛监测设备，原理如图甲所示．电源电压恒为3V，R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，污染指数在50以下为轻度污染，50～100间为中度污染，100以上为重度污染，以下分析正确的是（）A．污染指数越小，电压表示数越大B．电压表示数为1V时，属于重度污染C．污染指数越大，电流中消耗的总功率越小D．污染指数为50时，电压表示数为2.5V【考点】欧姆定律的应用；电功率的计算．【分析】（1）由图象可知，污染指数越小，可变电阻的阻值越大，根据串联电路的分压特点分析电压表示数变化；（2）根据欧姆定律求出电路中电流，根据串联电路的分压特点求出可变电阻两端电压，再根据欧姆定律求出可变电阻连入电路中的阻值，根据图象分析污染程度；（3）由图象可知，污染指数越大，可变电阻的阻值越小，根据P=分析电路总功率的变化；（4）由图象可知，污染指数为50时，可变电阻连入电路中的阻值，根据分压特点求出电压表示数．【解答】解：（1）由图象可知，污染指数越小，可变电阻的阻值越大，根据串联电路的分压特点可知，可变电阻分担的电压越大，则定值电阻分担的电压越小，即电压表示数越小，故A错误；（2）电路中电流I===0.1A，可变电阻两端电压U R=U﹣U0=3V﹣1V=2V，根据欧姆定律可得：可变电阻连入电路中的阻值R===20Ω，由图象可知，电阻为20Ω时，污染指数为150，属于重度污染，故B正确；（3）由图象可知，污染指数越大，可变电阻的阻值越小，电路总电阻越小，根据P=可知，电源电压不变，总电阻越小，总功率越大，故C错误；（4）由图象可知，污染指数为50时，可变电阻连入电路中的阻值为50Ω，根据串联电路的分压特点：=，即=，解得：R0两端电压U0=0.5V，即电压表示数为0.5V，故D错误．故选B．11．如图甲所示，A为可在斜面上自由移动的小车，小车前端有一个磁碰片，在这个轨道的前端也放了磁碰片，与小车的磁碰片是相同极性；B为固定在斜面一端的位移传感器．位置传感器B利用超声波可以测出不同时刻小车A与它的距离，这样计算机就可以算出运动的小车在不同位置时的速度．计算机把在不同时间测出的运动物体的速度显示在屏幕上（横轴为时间，纵轴为速度），乙图为电脑图象的放大图，丙图为示意图．下列说法中不正确的是（）A．小车在D位置的动能最大B．小车在C位置的重力势能最大C．CD阶段小车的机械能增大D．前半程小车做加速运动【考点】动能大小的比较；势能大小的比较．【分析】（1）重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大．（2）动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大．（3）机械能为动能和势能的和．【解答】解：A、由图可知，小车在D位置时，小车的重力势能转化为动能，故此时的动能最大，故A正确；B、小车在C位置时的高度最高，重力势能最大，故B正确；C、在不计阻力时，小车机械能是守恒的，故CD阶段小车的机械能不变，故C 错误；D、小车下滑时，重力势能转化为动能，速度越来越大，做的是加速运动，故D 正确．故选：C．12．如图为一种握力计和它的工作原理示意图．电源电压恒定不变，握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5Ω，弹簧一端的滑片P在电阻R1的最上端时不施加力，移动到最下端时施加的力最大（弹簧的电阻不计）．该握力计测量范围为0～300N，电路中电流变化范围0.1～0.6A．则下列判断正确的是（）。
2016～2017学年度武汉外校九年级物理九月份月考试题
2016～2017学年度常青中学九年级物理九月份月考试题一、选择题（每题3分，共54分）1.关于热现象，下列说法正确的是（）A.夏天用电风扇吹风能使人感到凉爽，这是因为电风扇降低了空气的温度B.海洋对全球气温起到了很好的调节作用C.“摩擦生热”现象是用热传递的方法改变物体的内能D.晶体和非晶体都具有一定的熔点2.下列说法正确的是（）A.吸盘能牢牢地吸在玻璃上，说明分子间存在引力B.尘土飞扬，说明分子在不停运动C.弹簧能够被压缩，说明分子间有空隙D.糖在热水中溶解得快，说明温度越高，分子运动越剧烈3.在下图中属于并联的是（）4.下列事例中不是利用水的比热容大这一特性的是（）A.在河流上建水电站，用水发电B.汽车发动机用循环水冷却C.让流动的热水流过散热器取暖D.晚上向秧苗田里放水，以防冻坏秧苗5.关于电流方向，下列说法正确的是（）A.电流方向一定是从电源正极流向负极B.电荷的定向移动方向，就是电流方向C.酸碱盐溶液中正离子的定向移动方向与电流方向相同D.自由电子的定向移动方向与电流方向相同6.一支蜡烛在燃烧过程中，它的（）A.质量变小，比热容变小，热值变小B.质量变小，比热容变小，热值不变C.质量不变，比热容不变，热值变小D.质量变小，比热容不变，热值不变7.关于热机，下列说法正确的是（）A.随着科学技术的发展，热机的效率可达到100%B.四冲程汽油机在工作过程中，进气门和排气门同时关闭的冲程是做功冲程和压缩冲程C.柴油机上安装一个笨重的飞轮，是为了提高它的效率D.柴油机的效率比汽油机的高，这是因为柴油的热值比汽油的大8.下列关于内能说法中正确的是（）A.物体运动速度越大，内能越大B.温度高的物体一定比温度低的物体内能大C.静止的物体没有动能，但有内能D.内能和温度有关，所以0℃的水没有内能9.关于温度、内能、热量三者之间的关系，下列说法正确的是（）A.温度高的物体，内能一定大B.物体温度升高，一定吸收了热量C.物体吸收了热量，温度一定升高D.物体温度升高，内能一定增加10.甲、乙两台热机燃料种类和燃烧情况相同，甲的效率比乙的效率低，这表明（）A.甲热机比乙热机做的有用功少B.甲热机比乙热机消耗的燃料多C.在做有用功相同的条件下，消耗同种燃料，甲比乙消耗的多D.在做有用功相同的条件下，甲损失的能量比乙少11.关于电路的说法错误的是（）A.电源是提供电能装置B.只有电路闭合时，电路中才有电流C.在电源外部，电流沿着“正极→用电器→负极”的方向流动D.用电器是将其它形式的能转化为电能的装置12.如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则（）A.L1不能发光，L2能发光B.L1能发光，L2不能发光C.L1、L2都能发光D.L1、L2都不能发光13.教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。
武汉市九年级(下)月考物理试卷(3月份)含答案
九年级（下）月考物理试卷一、单选题（本大题共18小题，共54.0分）1. 踢足球是广大青少年喜爱的运动，下列与踢球有关的说法正确的是（ ）A. 踢球时，脚对球施加了力，球对脚没有力的作用B. 只要脚对球施加的力大小相同，其作用效果一定相同C. 踢出去的球在空中运动的过程中，没有受到任何力的作用D. 守门员使球停下来的过程中，力改变了球的运动状态 2. 下列估计符合生活实际的是（ ）A. 两个鸡蛋的重力约10NB. 一块橡皮的质量约为10 kgC. 中学生站立时对地面的压强约1×105paD. 教室内空气质量约200kg 3.下列事例中，不能够说明“物体间力的作用是相互的”是（）A.游泳时手和脚向后划水，人就能前进 B. 将铅球从手中抛出，铅球由静止变为运动 C. 跳高时用力向下蹬地，人能够向上跳起 D. 火箭升空时需向下喷出燃气4. 如图所示，用水平作用力F 将物体P 压在竖直的墙上，物体P 沿墙匀速下滑，物体的重力为G ，墙对物体的弹力为F N 、摩擦力为f ，物体对墙的压力为F N '、摩擦力为f '，则下列说法正确的是（ ） A. F N 和F 是一对平衡力 B. F N '和F 是一对平衡力 C. G 和f '是一对作用力和反作用力 D. G 和f 是一对作用力和反作用力 5. 如图所示的实例中，目的是为了增大摩擦的是（ ）A.旅行箱下装有小轮B.轴承中加装滚珠C.汽车轮胎上刻有花纹D.给车轴中加润滑油6. 如图所示，关于弹簧测力计，以下说法正确的是（ ）A. 弹簧测力计是根据弹簧受到的拉力越大，弹簧越长这个道理做成的B. 该弹簧测力计的量程及分度值分别是0～5N 和0.1NC. 如果弹簧测力计在使用前指针并不是指在零位置，应进行调零D. 使用弹簧测力计只能测出物体重力无法测出水平方向上的拉力7. 智能手机都有这样的功能：你先把手机竖着拿在手里，然后将它转90°横过来，手机的页面也跟随你的动作做出反应，也转90°．这种人性化的功能，取决于手机内部安装有重力传感器：它由一个重物和两个相互垂直的对力敏感的传感器组成，用来判水平方向。
武汉二中广雅中学2016~2017学年度下学期九年级物理考试(六)(含答案)
2016～2017学年度武汉二中广雅中学九年级（下）物理考试（六）(c水＝4.2×103J/（kg·℃），g＝10N/kg，ρ水＝1.0×103kg/m3)一、单项选择题（每题3分，共36分）9.两列火车如图所示，西子号列车上的乘客看到和谐号列车正在向东行驶。
如果以地面为参照物，则下列说法正确的是（）A.若西子号向东行驶，则和谐号一定静止B.若西子号向东行驶，则和谐号一定也向东行C.若西子号静止，则和谐号可能向西行驶D.若两车都向西行驶，则西子号行驶的较慢10.如图所示为声波的波形图，下列说法正确的是（）A.甲、乙、丙三者的音色不同B.甲、乙、丙三者的响度不同C.甲、乙、丙三者的音调不同D.甲、乙、丙三者的音调、响度、音色都不同11.一标准大气压下，如图将冰块放于易拉罐中并加入适量的盐。
用筷子搅拌大约半分钟，用温度计测量罐中冰与盐水混合物的温度，可以看到冰水混合物的温度低于0℃。
这时观察易拉罐的下部和底部会发现白霜产生。
以下说法正确的是（）A.盐使冰的熔点降低，冰熔化放热，易拉罐温度升高B.白霜是易拉罐周围的空气遇冷凝华而成的小冰晶C.筷子搅拌混合物是了为了用做功的方式减少混合物的内能，降低混合物的温度D.易拉罐中的冰在熔化过程中，温度会保持不变12.如图所示为检测视力的情景，下列说法不正确的是（）A.镜中的“视力表”与身后的视力表大小相同B.若某同学只能看清最上面两排，则她应佩戴凹透镜矫正视力C.检查时，该同学眼睛距镜中“视力表”的距离是4.6mD.为了让学生看清视力表，应用灯光照亮身前的平面镜13.如图所示为某款数码相机的成像原理，镜头相当一个凸透镜，影像传感器相当于光屏，拍照时，将镜头对准景物，相机通过自动调节，就能得到清晰的像。
下列说法正确的是（）A.为拍摄到更大的像应将镜头远离景物B.为扩大拍摄范围应将镜头靠近景物C.影像传感器上成的是正立的实像D.景物在二倍焦距以外才能成缩小的像14.如图所示，体积相同的甲、乙、丙三个物体浸没在水中的浮沉情况，下列说法正确的是（）A.丙物体所受浮力最小B.丙物体最终会沉底，沉底后所受的浮力会减小C.将乙物体往下移一些，它会继续悬浮D.甲物体最终会漂浮，漂浮时受到的浮力比上浮时大15.大石头质量为0.6t，起重机的吊钩15s将大石头沿竖直方向匀速提升1m，取g＝10N/kg，则以下说法正确的是（）A.起重机的吊钩将大石头沿竖直方向匀速提升过程中，石块受到的重力和石块对吊钩的拉力是一对平衡力B.起重机的吊钩将大石头沿竖直方向匀速提升1m后再水平移动2m，起重机做的总功为1.8×104JC.起重机提升大石头做的功为6×104JD.起重机提升大石头的功率为4×102W16.为方便黑夜开灯，家中可安装一种带有指示灯的开关。
湖北省武汉二中广雅2022-2023学年下学期九年级物理课堂作业3
九年级（下）物理课堂作业03.25.可能用到的常量：ρ水＝1.0×103kg/m3，ρ煤油＝0.8×103kg/m3，g=10N/kg，c=3×108m/s一、选择题（每小题的四个选项中只有一个．．．．答案符合题意）9.下列说法错误的是（）A．我们今天使用的煤、石油、天然气，都是化石能源B．作为载体的电磁波，频率越高，传输的信息就越多C．今天开采的化石燃料实际上是上亿年前地球接收的太阳能D．核反应堆中的链式反应是核裂变，是可以控制的，用作核电站10.如图所示，桌面上有一块磁铁，让铁球从斜面上滚下后在水平桌面上滚动，以下说法中正确的是（）A.磁铁与铁球没有接触，二者间就没有力的作用B.小铁球从斜面滚下来后能继续在桌面上运动是由于受到惯性的作用C.铁球在水平面桌上运动过程中，它受到的重力与支持力是一对平衡力D.若水平桌面是绝对光滑的，滚下的铁球在水平面上将做匀速直线运动11．如图所示是不同形式的能量的相互转化图，下列说法不正确的是（）A．序号⑩的实例可以是摩擦生热B．序号④的实例可以是给充电宝充电C．圆圈内B的能量形式是电能D．各种形式的能量都可以无条件的相互转化，且转化过程都要遵守能量守恒定律12．如图所示中各现象的物理原理分析错误的是（）甲乙丙丁A．甲图中拦河大坝“上窄下宽利用连通器原理B．乙图中地漏利用连通器原理防止异味C．丙图中盆景自动供水装置中瓶内的水不能流下来是因为瓶外气压大于瓶内的气压D．丁图中由于汽车外形上凸下平，快速行驶时对地面的压力会比静止时小13．生活中人们常常利用物体的惯性。
下列描述正确的是（）A．标枪运动员通过助跑提高成绩，利用了运动员自身的惯性B．紧固锤头时撞击锤柄的下端，利用了锤柄的惯性C．拍打被子清除上面的浮灰，利用了被子的惯性D．将脸盆里的水泼出去，利用了水的惯性14．如图所示是水银气压计和自制气压计，下列有关说法中正确的是（）A．在使用水银气压计时，如果玻璃管倾斜会影响测量结果B．自制气压计瓶内气压加上吸管内水柱产生的压强，等于瓶外大气压C．把自制气压计从1楼拿到10楼，瓶中水对瓶底的压强变小D．把水银气压计从1楼拿到10楼，玻璃管内水银柱会下降15．以下四幅图是有关浮力的场景，下列说法正确的是（）A．图甲中，人在死海中能漂浮于水面，却在水中下沉，由此猜想：浮力大小跟排开液体体积有关B．图乙中，浸没在液体中的物体受力关系满足G+ F1=F浮+F2C．图丙中，手把饮料罐缓慢按入装满水的烧杯中，压入越深，烧杯对盘子的压力越大D．图丁中，烧杯放在水平桌面上，当物块离开挂钩沉底后，烧杯对桌面的压力变大16．如图所示，弹簧测力计下悬挂着不吸水的圆柱体，圆柱体质量为180g。
武汉二中广雅中学初中物理九年级全册期中检测题(答案解析)
一、选择题1．如图所示，当开关S闭合后，灯泡L1、L2均发光，电压表､电流表均有示数。
一段时间后，发现两灯都熄灭，电流表和电压表示数均变为零，原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路2．下列生活中常见的电流、电压值的描述，符合实际的是（）A．一节干电池的电压为2V B．人体的安全电压不高于36VC．手电筒工作时的电流约为10A D．家用电冰箱工作时的电流约为10mA 3．如图所示的电路中，电源电压不变，闭合开关S1、S2，小灯泡L1和L2正常发光。
下列关于该电路的说法正确的是（）A．电流表测量干路中的电流B．断开开关S2时，电流表示数不变C．开关S2短路，电源也被短路D．断开开关S2时，电流表示数减小4．在击剑比赛中，当甲方的剑击中乙方的导电服时，相当于闭合开关S甲，乙方的指示灯L 乙就会亮；当乙方的剑击中甲方时，相当于闭合开关S乙，甲方的指示灯L甲就会亮；双方同时击中对方时，双方的指示灯都亮。
下列四个选项图中符合这种原理的电路是（）A．B．C．D．5．带正电的玻璃棒慢慢靠近悬挂着的通草球时，发现通草球被吸引，这说明通草球（）A．一定带负电B．一定带正电C．一定不带电D．可能不带电6．下列说法正确的是（）A．电荷的移动形成电流B．电路中有电压就一定有电流C．把一根铜丝均匀拉长后电阻变小D．摩擦起电的实质是电子从一个物体转移到了另一个物体7．下列关于温度、内能和热量的说法正确的是（）A．0℃的冰没有内能B．做功可以改变物体的内能C．物体放出热量，温度一定要降低D．汽油机在做功冲程中把机械能转化为内能8．图示是甲、乙两台汽油机的能量流向及比例，下列说法正确的是（）A．若将甲汽油机更换成乙汽油机，机械效率将减小B．若将甲汽油机更换成乙汽油机，尾气带走的能量将减小C．甲、乙汽油机尾气带走的能量占所有损失能量的比例最大D．甲、乙汽油机摩擦损失的能量相同9．关于热机的效率，下列说法中正确的是（）A．热机的效率可以等于1B．燃料完全燃烧放出的热量不可能全部用来做功C．减少热损失对提高热机效率无影响D．设法利用废气的能量也不能提高热机效率10．如图所示的热学现象中，其中描述正确的是（）A．甲图可以用来探究蒸发快慢与液体的质量是否有关B．乙图说明空气的密度大于二氧化氮的密度C．丙图说明分子在不停地做无规则的运动D．丁图说明活塞压缩空气做功时，机械能可以转化为内能11．如图所示烧瓶内盛少量水，给瓶内打气，可看到瓶塞跳起，瓶内有雾产生。
武汉二中广雅中学九年级(下)物理月考(二)
武汉二中广雅中学九年级（下）物理月考（二）一、选择题（每小题3分共36分）1．关于物体的内能，下列说法正确的是（）A．物体的内能减少，温度一定降低B．物体内能增加，一定是通过外界对物体做功C．在相同物态下，同一物体温度降低，它的内能会减少D．物体内能增加的越多，吸收的热量越多，温度一定升高2．为测出石块的密度，某同学先用天平测石块的质量，所加砝码和游码在标尺上的位置如图甲，接着用量筒和水测石块的体积，其过程如图乙。
下列判断不正确的是（）A．石块的质量是46.8gB．石块的体积是48cm3C．石块的密度是2.6×103kg/m3D．若先用量筒测石块的体积，接着用天平测石块的质量，会导致测得石块的密度偏小3．如图所示，学校有前后两个门和值班室。
在前、后门各装一个按钮开关，学校值班室有电池组、电铃和红、绿两盏灯。
要求：前门来人按下开关时，绿灯亮且电铃响；后门来人按下开关时，红灯亮且电铃响。
以下电路设计符合要求的是（）4．关于家庭电路及安全用电，下列说法中正确的是（）A．家庭电路中，控制各个灯具的开关都应安装在火线上B．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故C．只有当人体接触带电体时，才可能发生触电事故D．输电线进户后，先后接总开关、电能表、保险装置5．关于信息和能源，下列说法错误的是（）A．时断时续的电流能够产生电磁波B．真空中电磁波的波速约为30万千米每秒C．化石能源、水能、核能，不能短期内从自然界得到补充，这类能源称为不可再生能源D．微波炉内的微波是一种波长很短，频率很高的电磁波6．如图所示，GMR是巨磁电阻，它的阻值随电磁铁磁性的增强而减少。
下列判断不正确的是（）A．开关S1闭合，滑片移到某一位置，电磁铁右端为S极B．开关S1闭合，滑片向左移动，电磁铁磁性增强C．开关S1和S2同时闭合，滑片向左移动，GMR的电阻变大D．开关S1和S2同时闭合，滑片向左移动，指示灯变暗7．下图是一种充电鞋的结构示意图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2016～2017学年度武汉二中广雅中学九年级（下）物理月考（三）一、选择题（每题3分，共36分。
每小题的四个选项中只有一个答案符合题意。
）9.下面关于声现象的解释中，错误的是（）A.“闻其声，知其人”——发声体不同，音色不同B.“长啸一声，山鸣谷应”——次声波传播很远C.“隔墙有耳”——固体也能传声D.高速公路旁安装“隔音板”——在传播过程中减弱噪声10.下列关于热现象的解释正确的是（）A.北方的冬天，窗玻璃外表面会出现冰花，这是凝华现象B.冬天，戴眼镜的人从温暖的室内走到寒冷室外，镜片上有雾，这是液化现象C.衣柜中的樟脑丸过一段时间会变小甚至没有了，这是汽化现象D.被水蒸气烫伤比沸水烫伤更严重是因为水蒸气液化时要放出热量11.描绘纯美青春的《再别康桥》诗句中蕴含了丰富的光学知识。
下列说法正确的是（）A.“河畔的金柳是夕阳中的新娘”，金柳的影子是光的折射形成的B.“撑一支长篙向青草更青处漫溯”，长篙在水中的倒影是等大的实像C.“波光里的艳影在我心头荡漾”，湖面波光粼粼是光的直线传播形成的D.“我挥一挥衣袖不带走一片云彩”，看到天上的云彩是由于云彩反射了太阳光12.如图所示，一束平行光经过一凸透镜，调节光屏的位置直到光屏上得到一个最小、最亮的光斑。
小明用此凸透镜做“探究凸透镜成像规律”的实验，当物体距凸透镜30cm时，重新调节光屏的位置，清晰可得（）A.倒立缩小的实像B.倒立等大的实像C.倒立放大的实像D.正立放大的虚像13.下列有关信息传递及能源说法错误的是（）A.微波通信可能用月亮做中继站B.时断时续的电流能够产生电磁波C.用三颗同步通信卫星可以实现全球通信D.我国建造的核电站是通过核反应堆中重核裂变释放的能量14.现代武器中有一种新型电磁炮，它是利用电磁技术支持一种先进武器，具有速度快、命中率高等特点，其原理是利用磁场对通电导体的作用。
下图中与此原理相同的是（）15.在如图所示的电路中，磁敏电阻R的阻值随磁场的增强而明显减小，将螺线管一端靠近磁敏电阻R，闭合开关S1、S2，下列说法错误的是（）A.螺线管右端为S极，左端为N极B.当R1的滑片向左端滑动时，电压表示数减小C.当R1的滑片向右端滑动时，电流表示数增大D.在螺线管中插入铁芯，电压表示数减小16.如图所示，滑滑梯是我们儿时喜欢的游戏，下列对小梦滑滑梯过程分析正确的是（）A.下滑过程中，小梦受到的力是重力、支持力、摩擦力和下滑力B.下滑过程中，小梦的动能转化为重力势能C.小梦滑到滑梯底端后还能向前滑，是因为她受到惯性作用D.下滑过程中，所有的力全部消失，小梦将做匀速直线运动17.共享单车风靡全国，老少皆宜。
它是一种轻便、利于环保的交通工具。
从它的结构和使用来看，用到了许多物理知识，下列说法中错误的是（）A.在骑行时，车后轮受到地面的摩擦力方向水平向前B.车把上的手闸刹车系统是应用了省力杠杆及摩擦的知识C.在骑行时，车对地面的压力与地面对车的支持力是一对平衡力D.晚上灯光照在自行车尾部，尾灯会发光这是利用了光的反射原理18.“蹦极”就是跳跃者把一端固定的长弹性绳绑在踝关节等处，从几十米高处跳下的一种极限运动。
某运动员做蹦极运动，所受绳子拉力F的大小随时间t变化的情况如图所示，将蹦极过程近似为竖直方向的运动。
据图可知运动员（）A.重力大小为F0B.t0时刻重力势能最小C.t0时刻动能最大D.所受拉力F始终不做功19.如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热水壶突然不能工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光。
则可以判断出电路的故障是（）A.电热壶所在电路的B、D两点间断路B.插座的接地线断路C.电路的C、D两点间导线断路D.电路的A、B两点间导线断路20.如图，电源电压恒定，灯L的规格为“24V 72W”且工作时电阻保持不变，电压表的量程为0～15V，电流表的量程为0～3A，滑动变阻器R2的规格为“？Ω 2A”，在电路安全的前提下，操作如下：①当只闭合S、S3时，电路中总功率为P1，电流表示数为I1；②当只闭合S2、S3时，移动滑片使滑动变阻器的阻值为R，电流表示数为I2，电阻R1和滑动变阻器的总功率为10W；再移动滑片使滑动变阻器的阻值为2R，电流表示数为I3，灯L和滑动变阻器的总功率为9.72W；③当只闭合S、S1、S2时，移动滑动变阻器的滑片，使电路中最小总功率为P4，此时电流表示数为I4。
已知P 1:P4＝5:6，I2:I3＝10:9则下列数据错误的是（）A.电源电压为20VB.电流表的示数I1:I4＝5:6C.R1的电阻为8ΩD.该电路消耗的功率最小时，滑动变阻器R2的阻值为32Ω二、非选择题（共34分）21.(3分)在玻璃瓶里装一些红色的水，取一根两端开口的细玻璃管，让玻璃管穿过橡皮塞插入水中，并从管子上端吹入少量气体，这样小明就制成了一个简易的多功能物理演示器。
当把此装置从山脚带到山顶时，会发现玻璃管内液面会上升，这说明________________________________；拔出橡皮塞使瓶塞与瓶口不密封，取一吸管，靠近玻璃管口，通过吸管向右吹气，如图所示，发现玻璃管内液面上升，这说明________________________________________；将瓶内灌满水，塞紧塞子，用力挤压瓶子，发现玻璃管内液面上升，这说明___________________________________。
22.(2分)⑴如图是一体重672N的初三学生在方格纸上站立时描下的鞋底贴地部分的轮廓，其中每个方格的面积为 6.0cm2，则该同学双脚站立于水平地面时，对地面的压强为________Pa；（说明：数方格时，超过半格的算一格，不足半格的忽略不计）⑵利用U形管液面高度差的大小关系，可以帮助我们比较一些物理量的大小。
将液体压强计的探头分别放入密度为ρ1和ρ2的两种液体中，U形管液面的高度差相同，如图甲所示，则ρ1______ρ2（填“＞”、“＝”或“＜”）23.(4分)学习了电功率的知识后，小亮想利用家中的电能表（如图所示）测量电热水壶的电功率和热效率。
他把质量为1kg温度是20℃的冷水倒入电水壶中，然后把家中的用电器都与电源断开，仅让电水壶工作，在5分钟内将这壶水烧开（在标准大气压下），他观察到电能表转盘转了70转。
试求：⑴将这壶水烧开，水吸收的热量是____________；⑵电水壶的电功率为_____________；⑶电水壶的热效率为_____________；（水的比热容：4.2×103J/(kg·℃)⑷小亮家的电热毯（俗称“电褥子”）通电后指示灯不亮，小亮检修时发现电热丝断了，他把电热丝的两个断头连接起来，继续使用时他发现连接处比别处更热，这是因为（）A.电热丝连接处，横截面积变小，电阻变大，在电流时间相同时，由Q＝I2Rt知产生热量多B.电热丝连接处，横截面积变大，电阻变小，在电压时间相同时，由Q＝U2t/R知产生热量多24.(5分)在“探究杠杆平衡条件的实验”中：⑴如图甲所示，实验前，杠杆左端下沉，则应将平衡螺母向______（选填“左”或“右”）调节，直到杠杆在水平位置平衡，目的是________________________________________________。
⑵如图乙所示，杠杆的刻度均匀，在A点挂4个钩码，在B点挂相应的钩码后，杠杆在水平位置平衡；若将A、B两点下方所挂的钩码同时朝远离支点O方向移动一小格，则杠杆______（选填“左”或“右”）端会下沉。
⑶如图丙所示，若不在B点挂钩码，改用弹簧测力计在B点向下拉杠杆，使杠杆仍在水平位置，当测力计从a位置转到b位置时，其示数大小将__________。
⑷如图丁所示，已知每个钩码重0.5N，杠杆上每个小格长度为2cm，当弹簧测力计在C点斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡时，弹簧测力计示数大小为______N。
25.(4分)小胜用如图1所示的实验装置来探究影响物体动能大小的因素。
一些物体的动能行走的牛约60J跑百米的运动员约3×103J飞行的步枪子弹约5×103J⑴本实验运用的物理研究方法是____________________________________；（必填两种）⑵小胜通过实验探究，发现质量和速度都是影响动能大小的因素，得出实验结论后，又提出了新的问题：物体的质量和速度对物体动能的影响一样大吗？小胜查阅了相关资料，收集了一些物体的动能（如表所示），结合生活经验分析表中数据，你认为在“质量”和“速度”这两个因素中，对物体动能影响较大的是________。
⑶如图2为某段道路的标志牌，请结合所学知识解释：①对不同车型限定不一样的最高行驶速度：________________________________；⑷用如图1中的使用装置和器材探究阻力对物体运动的影响，必须增加的器材是______（请从以下三项中选择）。
A.倾斜程度不同的斜面B.粗糙程度不同的水平面C.质量不同的小球26.(7分)在探究“电流与电压、电阻的关系”的实验中，同学们提出了以下猜想：猜想1：电流可能与电压成正比猜想2：电流可能跟电阻成反比⑴在验证“猜想1”时，某同学的做法是：①按图甲所示电路连接实物图乙，由于粗心，该同学的电路没有连接完整，请你帮他连接完电路。
②保持定值电阻R＝10Ω不变，闭合开关S，调节滑动变阻器的滑片P，记下几组电压和电流值，并对实验数据进行分析，得到的结论是________________________________________________________。
⑵为了继续验证“猜想2”，该同学接下来的做法是：①在上一次实验中挑选了一组电流表示数为0.5A的实验数据作为本次实验的第一组数据。
接着将10Ω的电阻换成25Ω的电阻，闭合开关后，该同学应调节滑动变阻器的滑片，当观察到电压表示数为______V时，记录电流表示数。
②再将25Ω的电阻换成5Ω的电阻，为了正确完成实验，该同学还必须改变____________________的连线。
⑶实验室购买了一批规格为“2.5V 0.8W”的小灯泡，小明同学还想探究数据是否合理，于是他将电阻换为灯泡进行实验。
他设计了如图13甲所示的电路图。
闭合开关后实验，发现灯泡不亮，电流表无示数，电压表示数较大，原因是_________________________。
⑷排除故障后，小明调节滑动变阻器的滑片得到了三组电压和电流的数据，填入他自己设计的表格。
次数电压U/V 电流I/A 电功率P/W 平均电功率P′/W1 2 0.342 2.5 0.43 3 0.44Ⅰ请指出这个表格设计不合理的地方_________________。
