ST-LINKII for MDK

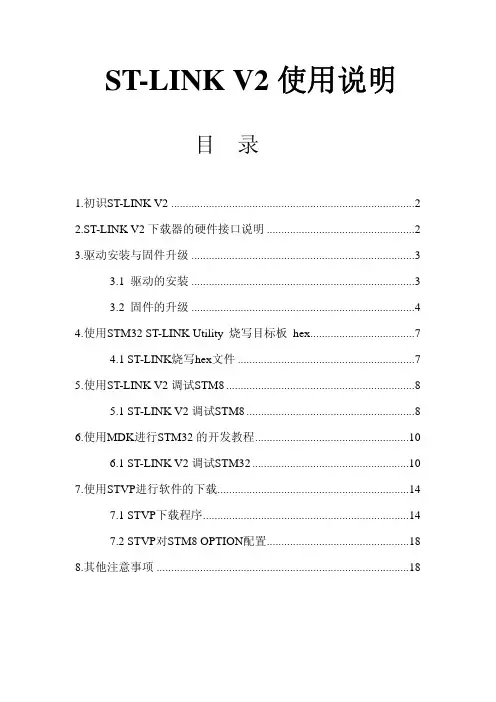

ST LINK V 使用说明
问题,请一定要信任 ST LINK V2 的驱动(WIN8 可能需要关闭驱动强制签名后才 可安装成功)。 安装完成后,设备管理器里会有“STMicroelectronics STLink dongle”这个设备.
1.初识ST-LINK V2
ST-LINK/V2 是STM8 和STM32 微控制器系列的在线调试器和编程器。 单线接口模块（SWIM）和串行线调试（SWD）接口用于与应用板上的 STM8 和 STM32 微控制器通讯。 STM8 的应用使用 USB 全速接口与 ST Visual Develop (STVD)， ST Visual Program(STVP)或 IAREWSTM8 等集成开发环境通讯。 STM32 的应用使用 USB 全速接口与 Atollic, IAR,Keil 或 TASKING 等集成开发环 境 通讯。 功能简介： ■ 通过 USB 接口供电； ■ USB2.0 全速兼容接口； ■ SWIM 和 SWD 独立接口： SWD---SWDIO、SWCLK，适用于 STM32 全系列芯片开发 SWIM—RST、SWIM，适用于 STM8 全系列芯片开发 ■ 支持固件在线升级； ■ 电源 LED 指示和调试信号 LED 指示.
注意事项二： STLINK/V2 对软件有版本要求的,具体如下：
① ST-LINK Utility 2.0 及以上
② IAR EWARM V6.20 及以上 ③ STVD 4.2.1 及以上 ④ IAR EWSTM8 V1.3 及以上 ⑤ STVP 3.2.3 及以上 ⑥ KEIL RVMDK V4.21 及以上
，如果第一次使用，将会弹出
ST-Link v2相关软件简介
（STM8 系列）软件通过 ST-Link 下载（烧写，烧录，编程）、调试程序。
软件功能简介：
ST Visual Programmer：对 ST 公司的绝大部分 MCU 进行下载、读写等操作
STM32 ST-LINK Utility：对 ST 公司的 32 位 MCU 进行下载读写等操作及
ST-Link 更新固件
uVision4 IDE，ST Visual Develop
调试下载器连接方式：SWD/SWIM
目标板系统：STM32F103C8T6 最小系板,STM8S105C6T6 最小系
统板
目标板的供电方式：由 ST-Link 调试下载器供电
源地工作室：/
淘宝店铺：/

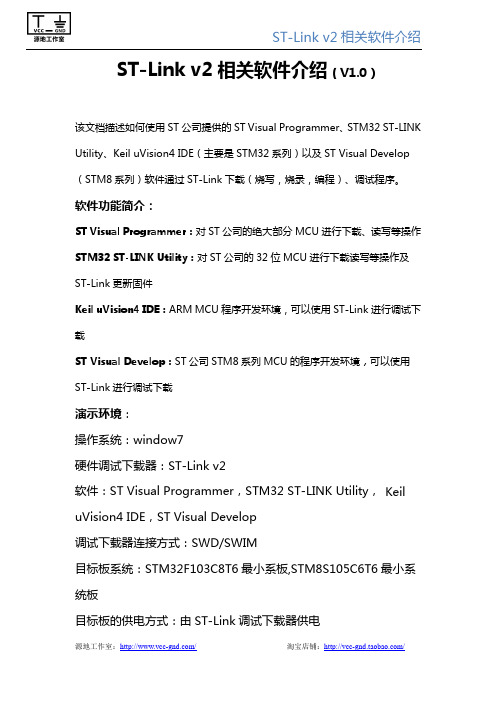

ST-Link v2 相关软件介绍
ST-Link v2 相关软件介绍（V1.0）
该文档描述如何使用 ST 公司提供的 ST Visual Programmer、STM32 ST-LINK
Utility、Keil uVision4 IDE（主要是 STM32 系列）以及 ST Visual Develop
淘宝店铺：/
ST-Link v2 相关软件介绍
ST-Link 在 ST Visual Develop 设置演示： 1、 在编译、连接无误后，点击 Debug Instrument settings 选择 Swim ST-Link 点击确定退出。
2、 点击 Start Debugging 开始调试
Programmer”软件图标，双击打开软件，软件界面图一所示。
源地工作室：/
淘宝店铺：http:ቤተ መጻሕፍቲ ባይዱ//
ST-Link v2 相关软件介绍
图一
一、工程参数设置 单击单栏中 Configure->Configure ST Visual Programmer。 1、ST-Link 连接设置：选择的 Hardware：选择者 ST-LINK:Port： USB;Programming mode：SWD;Device：STM32F103x8 点击 OK,如图二所示。
ST LINK V2使用手册1.3--先看这个文档
1, ST-LINK V2 ST 官方相关软件资料下载地址：
/web/en/catalog/tools/FM146/CL1984/SC720/SS1450/PF251168?s_searchtype=partnumber#
STM8 & STM32用户：
耐压 3.3V 以上的
2 , stlink v2 仿真 stm8 ，stlink v2 不会对目标供电，目标板需要另外供电；
3, 接线说明（for stm8）按照 ST LINK v2 背面 标签说明接线，这里需要强调的是 VCC 脚 需要外部供电（5v--3.3v）， 不会输出电压，所以测试电压为 0v；
二 项 ）） 3， 其 他 设 备 STM32 STLink 右 单 击 菜 单 更 新 设 备 驱 动 4， 选 择 自 动 搜 索 更 新 的驱 动 程 序 软 件（ S） 5, 在 弹 出 的 Windows 无 法 验 证 此 驱 动 程 序 软 件 的 发 布 者 对 话 框 选 择 ： 始 终 安 装 此 驱 动 程 序软件 （ I）
(4) Settings 设置对话框，接口设置成 JTAG ，JTAG Device Chain 是检查到 STM32 JTAG id 号； (4) Settings 设置对话框，接口设置成 SW ，SW Device 是检查到 STM32 SW id 号；
（5）切换到 Utilities 标签 ， 选择 ST-Link Debugger ，选择 Updata Target before Debugging （flash 调试）, 点击 Settings，添加 STM32型号
点击 1 Device Connet 按钮，看看 A 和 B 加画线部分是否一样如果一样不用升级，如果不一样 点击按钮 2 Yes>>> 更新固 件
stlinkv2原理
stlinkv2原理
ST-Link V2是一款基于STM32微控制器的编程和仿真工具，具有串口、SWD和JTAG等多种调试接口。
ST-Link V2的原理主要包括以下几个方面：
1. 供电原理：ST-Link V2通过USB供电，供电采用XC6204，这是一种小体积的电源管理IC。
2. 调试接口原理：ST-Link V2支持SWD和JTAG两种调试接口，这两种接口都可以用于下载和调试固件。
其中，SWD接口可以同时传输数据和调试
信息，传输速度较快。
JTAG接口则可以用于对微控制器进行更深入的调试。
3. 通信原理：ST-Link V2通过串口与计算机进行通信，可以实现程序的下
载和调试信息上传。
同时，ST-Link V2还具有LED灯，可以通过LED灯的状态来观察串口发送和接收的信号。
4. 仿真原理：ST-Link V2可以仿真微控制器的工作状态，通过仿真器将程
序下载到微控制器中，并监控微控制器的运行状态和输出。
以上是ST-Link V2的部分原理介绍，如需更多信息，建议咨询专业人士。
ST-LINK-V2在线调试器编程器说明-V2
ST-LINK/V2STM8和STM32在线调试器/编程器说明王志杰2014-6-8ST-LINK/V2是ST（意法半导体）公司的在线调试器/编程器，可调试和开发STM8全系列和STM32全系列的开发工具1 介绍目录1 介绍 (3)2 ST-LINK/V2支持软件 (5)3 STM32 ST-Link Utility (6)4 ST-LINK驱动程序 (6)5 ST-LINK接口 (8)6 ST-LINK固件升级软件 (8)7 ST-LINK/V2故障诊断步骤 (9)8 开源QSTLINK2 (10)9 批量生产工具 (11)- 2 - ST-LINK/V21 介绍ST-LINK/V2 王志杰/ QQ 411238869 - 3 -1 介绍目前，ST 提供了2种开发工具ST-LINK 。
ST-LINK/V2是STM8和STM32微控制器系列的在线调试器和编程器。
单线接口模块（SWIM ）和JTAG/单线调试（SWD ）接口用于与应用板上的STM8和STM32进行通讯。
开发STM8应用，可以配合ST Visual Develop (STVD)或ST Visual Program (STVP)使用。
开发STM32应用，可以配合Atollic 、IAR 、Keil 或TASKING 等集成开发环境使用。
ST-LINK/V2的ST 官方参考页：/internet/evalboard/product/251168.jsp图 1 ST-LINK/V21 介绍主要特点：●USB接口提供5V电源●USB2.0全速兼容接口●USB standard A到mini B线●SWIM特殊特点：-SWIM接口支持1.65 V到5.5 V的应用电压-SWIM支持低速和高速模式-SWIM编程速率：在低速模式，9.7Kbytes/s；在高速模式，12.8Kbytes/s●JTAG特殊特征：-JTAG接口支持1.65 V到3.6 V的应用电压，并能承受5V的输入-JTAG线连接一个标准的JTAG连接器，间距2.54mm，20PIN-支持JTAG通讯-支持串行线调试（SWD）和串行线查看（SWV）通讯●支持直接固件升级(UFU)●PC通讯状态的LED指示灯●温度范围0 到50 °C- 4 - ST-LINK/V22 ST-LINK/V2支持软件2ST-LINK/V2支持软件ST-LINK/V2支持工具：* 注：建议下载最新的软件版本ST-LINK/V2 王志杰/ QQ 411238869 - 5 -3 STM32 ST-Link Utility3STM32 ST-Link UtilitySTM32 ST-LINK工具软件兼容ST-LINK和ST-LINK/V2STM32 ST-LINK utility/st-web-ui/static/active/en/st_prod_software_internet/resource/tec hnical/software/utility/stsw-link004.zipUM0892 - STM32 ST-Link manual/st-web-ui/static/active/en/resource/technical/document/user_ma nual/CD00262073.pdfUM0892 - User manual - STM32 ST-LINK Utility software description /st-web-ui/static/active/en/resource/technical/document/user_ma nual/CD00262073.pdf4ST-LINK驱动程序ST-LINK/V2支持Vista,Vista64,WIN7,WIN7 64bit等系统。
ST-LINK-V2详细教程分享
3.GND 三根必需
3.驱动安装与固件升级
3.1 驱动的安装
从光盘或者网上找到 st-link_v2_usbdriver.exe 文件，与普通软件一样双击安装，保持 默认路径。安装完成后将 STLINKV2 插入电脑的 USB 接口，此时计算机会提示发 现新硬件，并提示安装驱动，请选择自动安装。如果是 XP 系统，当弹出如下的提示时：
使用 STM32 ST-LINKUtility 可以给 STM32 芯片烧写程序。使用的方法如下： 将 ST-LINKV2 和 STM32 目标板使用 SWD 接口连接，将 ST-LINKV2 和 计算机相连。 打开 STM32 ST-LINK Utilit 软件。在菜单栏中找到菜单项“Target”，点击子菜单 “connect”，在软件下方的状态栏会输出以下信息：
这样就成功下载了程序到我们的板子。
7.2 STVP对STM8 OPTION配置
STM8SMCU具有配置字 option，可以让开发者对芯片 GPIO 第二功能，内部看门 狗，时钟特性等进行配置，还可以令开发者对芯片程序进行上锁。
当需要使用时，通常我们运用 STVP软件对 MCU 配置字进行设置（通过 ST-LINK SWIM接口进行烧录）。打开 STVP软件，选择 MCU类型，点击下方 option选项卡， 我们将看到下图的各种配置字信息：

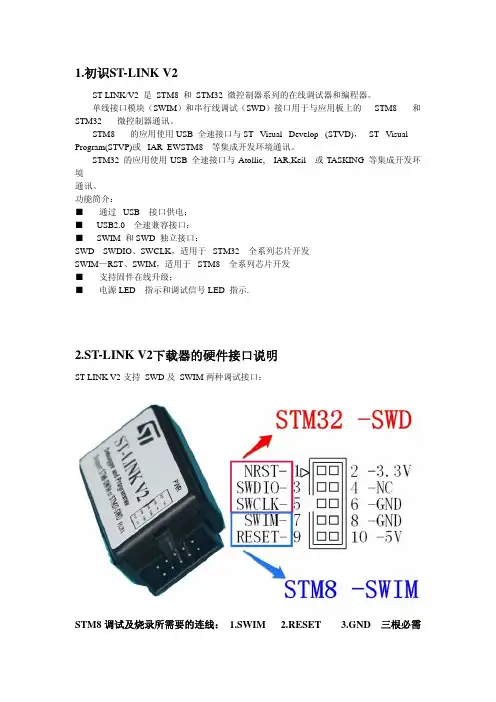

1.初识ST-LINK V2
ST-LINK/V2 是STM8 和STM32 微控制器系列的在线调试器和编程器。 单线接口模块（SWIM）和串行线调试（SWD）接口用于与应用板上的 STM8 和 STM32 微控制器通讯。 STM8 的应用使用 USB 全速接口与 ST Visual Develop (STVD)， ST Visual Program(STVP)或 IAREWSTM8 等集成开发环境通讯。 STM32 的应用使用 USB 全速接口与 Atollic, IAR,Keil 或 TASKING 等集成开发环 境 通讯。 功能简介： ■ 通过 USB 接口供电； ■ USB2.0 全速兼容接口； ■ SWIM 和 SWD 独立接口： SWD---SWDIO、SWCLK，适用于 STM32 全系列芯片开发 SWIM—RST、SWIM，适用于 STM8 全系列芯片开发 ■ 支持固件在线升级； ■ 电源 LED 指示和调试信号 LED 指示.
在MDK中用JLINK的RDI设置及注意事项
binglin 炳哥哥
我到下载了MDK324PRC版，下午有空 再试试。 MDK试用之后，感觉它比IAR好在软件启动速度快了很多，不象IAR 要等好长时间才能使用。
思蜕盟后勤
发短消息 当前离线
加为好友
购买STM32，请到 思蜕盟商城 ！ 发表于 2008-12-5 10:22 只看该作者
bozai
对了，jlink有设置复位方式的地方的，不知道楼主设了没有。
思蜕盟贵宾
发短消息 当前离线
加为好友
购买STM32，请到 思蜕盟商城 ！ 发表于 2008-12-5 17:26 只看该作者
引用 使用道具 报告 回复 TOP 小 中 大 15楼
binglin 炳哥哥
J-Link RDI 有设置复位方式的地方，我设置了，几种方式我都试过。
2009-1-31
在MDK中用JLINK的RDI设置及注意事项 - 技术讨论区 - StmFans思蜕盟论坛... Page 11 of 17
在相同的程序及开发板下，用IAR442及IAR520都无此现象。
欢迎光临村长夫人的童装店
引用 使用道具 报告 回复 TOP 小 中 大 7楼
bozai
发表于 2008-12-5 09:53 只看该作者
2009-1-31
在MDK中用JLINK的RDI设置及注意事项 - 技术讨论区 - StmFans思蜕盟论坛... Page 13 of 17
不知道这个Bug在怎么能避免？ 那位高手能比较一下Ulink和Jlink在复位电路上的不同吗？
铁牌盟友
பைடு நூலகம்
发短消息 当前离线
加为好友
欢迎光临村长夫人的童装店
引用 使用道具 报告 回复 TOP 小 中 大 13楼
【ST-Link V2使用教程 V3.0】2015年1月21日
ST-LINK使用教程V3.01ST-LINK V2驱动安装（必看） (2)2ST-LINK V2与STM32 (6)2.1STM32软件安装 (6)2.2ST-Link连接STM32(JTAG模式) (11)2.3在ST-LINK Utility软件下载（JTAG模式） (12)2.4在Keil软件下载和调试（JTAG模式） (25)2.5ST-Link连接STM32（SWD模式） (33)2.6在STM32ST-LINK Utility软件下载（SWD模式） (37)2.7在Keil软件下载和调试（SWD模式） (37)3ST-LINK V2与STM8 (45)3.1STM8软件安装 (45)3.2ST-Link V2连接STM8 (56)3.3STM8在ST Visual Programmer软件下载 (62)3.4STM8在ST Visual Develop软件仿真下载 (72)1ST-LINK V2驱动安装（必看）首先安装驱动，不要急于其它的操作。
ST-Link V2光盘资料下载：/stm321STM32神舟系列资料下载2015→2.各种仿真器资料（JLINK_ULINK2等）→ST-LINK2光盘资料.rar打开ST-Link V2光盘资料，找到ST-Link驱动，根据自己的电脑操作系统选对应驱动安装，XP电脑系统请安装：“ST-LINKV2USB driver1.04for Windows7,Vista and XP.zip”。
Windows7或Windows8请安装：“ST-LINKV2USB driver1.0for Windows7and Windows8,32 and64bits.zip”这里以XP系统驱动讲解，解压安装：双击安装“st-link_v2_usbdriver.exe”点击“Next”下一步点击“Next”下一步点击“Install”下一步ST-Link驱动安装完成，点击“Finish”完成。
ST-LINKII驱动设置指南
ST-LINKII驱动设置指南ST-LINKII 驱动设置指南（第一版）ST-LINKII为ST公司提供的用于评估STM32F10x芯片的简易型仿真调试工具。
ST-LINKII 使用USB接口，连接后将在PC主机上显示为只读U盘。
U盘中的内容为与STM32F10x 相关的网页链接，提供更多关于ST微控制器的信息和技术文档。
本文说明了如何在IAR Embedded Workbench和Keil uVision3中进行相应的配置，使ST-LINKII可以配合这些开发环境进行项目的评估和开发。
IAR Embedded Workbench开发环境ST-LINKII与当前版本的dll驱动配合，支持IAR Embedded Workbench 4.4x版。
在IAR Embedded Workbench环境中使用ST-LINKII过程如下：1.下载ST-LINKII-IAR.dll（当前版本为V1.1.9.5）和StorAcc.dll 两个文件。
2.将这两个文件拷贝至同一目录，如D:\ST-LINKII Driver\下。
3.打开IAR下的工作项目，并打开此项目的Options配置窗口。
4.在Debugger项的Setup窗口中选择Driver为Third-Party Driver。
5.在Third-Party Driver项中设置ST-LINKII-IAR.dll文件的位置。
6.保存Options配置，ST-LINKII驱动配置完成，当前项目将以ST-LINKII为调试工具。
Keil uVision3开发环境ST-LINKII与当前版本的dll驱动配合，支持Keil uVision3 3.22以上版本。
MDK3.22的中国版平台上已集成ST-LINKII的驱动，配置使用的过程如下：1在MDK中打开工作项目，并打开项目的Options 选项2在Debug窗口中指定使用STLinkII Debugger。
3在Utilities窗口中同样指定使用STLinkII Debugger。
ULINK2使用教程
ULINK2使用教程秉火（原野火）STM32开发板配套的程序使用的开发环境是MDK KEIL4，MDK这个开发环境支持在程序下载和仿真上支持市面上常见的两种种仿真器：JLINK/ULINK2。
秉火配套程序MDK里面默认的设置使用的是JLINK，但是市面上的JLINK非常容易出现固件丢失，用不了多久就变砖头的现象，故我们从现在开始不推荐使用JLINK，改用KEIL公司生产的ULINK2，下载方仿真更稳定，且固件不丢失。
ULINK2实物图JLINK实物图ULINK2与ISO连接，USB线都连接电脑，使用时记得把开发板电源开关打开。
ULINK2与MINI连接，USB线都连接电脑，使用时记得把开发板电源开关打开。
在使用秉火STM32开发板程序的时候需要在MDK里面把下载设置配置成ULINK2。
1.1MDK配置ULINK2在安装MDK（4.2以上版本）的时候，会把ULINK2的驱动自动安装上，所以在使用ULINK2的时候就不需要单独安装驱动。
ULINK2驱动在：C:\Keil\ARM\ULINK（KEIL默认安装目录）在成功安装了MDK之后，把ULINK2用USB线连接到电脑上，电脑会自动安装驱动程序，安装成功后，以后ULINK每次连接电脑的瞬间COM,RUN led会同时闪烁亮一下。
可在我的电脑（右键管理）的设备管理器中查看ULINK2的驱动ULINK2驱动程序1.1.1MDK设置成ULINK2下载1、打开MDK目标选项卡，把Debug工具配置成ULINK2，如果你用的是JLINK，那么配置成JLINK，具体如下图所示：配置成ULINK22、在的Utilities这个选项卡里面也要把Debug器件配置成ULINK2,如果用的JLINK，则配置成JJLINK，具体如如下图所示：配置成ULINK23、设置Debug模式为Jtag，也可以设置为SW。
如果UNLINK2同时连接了电脑和开发板，则ULINK2还会识别出开发板的Device Id，如果ULINK2只是连接了电脑而没有连接开发板，则识别不了Device Id，具体如下图所示：配置成JTAG模式，时钟为10MHzULINK2只连接了电脑，没有连接开发板时，则检测不到Device ID这是正常现象，只有连接上开发板就可以检测到。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ST-LINKII 驱动设置指南
（第一版）
ST-LINKII为ST公司提供的用于评估STM32F10x芯片的简易型仿真调试工具。
ST-LINKII使用USB 接口，连接后将在PC主机上显示为只读U盘。
U盘中的内容为与STM32F10x相关的网页链接，提供更多关于ST微控制器的信息和技术文档。
本文说明了如何在Keil uVision3中进行相应的配置，使ST-LINKII可以配合这些开发环境进行项目的评估和开发。
Keil uVision3开发环境
ST-LINKII与当前版本的dll驱动配合，支持Keil uVision3 3.22以上版本。
MDK3.22的中国版平台上已集成ST-LINKII的驱动，配置使用的过程如下：
1在MDK中打开工作项目，并打开项目的Options选项
2在Debug窗口中指定使用STLinkII Debugger。
3在Utilities窗口中同样指定使用STLinkII Debugger。
4
保存并关闭Options配置，当前项目将使用ST-LINKII作为调试工具。
注意：
如果在Debug和Utilities的配置窗口中无法找到“ST-LinkII Debugger”选项，则需手动添加ST-LINKII的驱动，过程如下：
1下载ST-LINKII-KEIL.dll（MDK3.40PRC中采用的是1.1.0.2）和StorAcc.dll这两个文件。
2将这两个文件拷贝到KEIL的安装目录Keil\ARM\BIN\目录下。
3打开Keil安装目录下的TOOLS.INI文件，在[ARMADS]项目下添加
TDRV7=BIN\ST-LINKII-KEIL.DLL("ST LinkII Debugger")行，并保存修改。
4关闭TOOLS.INI文件后重新运行Keil uVision3，即可在Debug和Utilities窗口中找到“ST-LinkII Debugger”选项。
