探究工业洁净厂房中电气及照明的设计
浅谈洁净厂房照明设计规范
浅谈洁净厂房照明设计规范随着工业化进程的加快，洁净厂房在生产加工中发挥着越来越重要的作用。
而洁净厂房的照明设计规范，不仅仅关系到生产作业的效率和质量，更是关系到工作人员的舒适度和安全性。
本文将结合实际情况，从照明设计规范的角度，浅谈洁净厂房照明设计的重要性和注意事项。
我们需要了解洁净厂房照明设计的重要性。
洁净厂房是一种要求空气洁净度非常高的场所，通常用于制药、生物科技、电子、食品等行业。
在这些行业中，生产要求非常严格，所以对洁净度要求也非常高。
而充足明亮的照明对于保证生产作业的准确性和效率至关重要。
如果洁净厂房的照明设计不合理，不仅会影响生产作业，还有可能对工作人员的健康和安全造成影响。
洁净厂房的照明设计规范至关重要。
我们需要了解洁净厂房照明设计规范的一些注意事项。
在洁净厂房的照明设计中，必须充分考虑到洁净度要求。
为了满足洁净度要求，照明设备必须选择符合洁净要求的灯具，避免灰尘、细菌等污染源。
灯具的安装位置也需要考虑到洁净度要求，避免在生产作业中造成灰尘、细菌的传播。
洁净厂房的照明设计中，还需要充分考虑到照明的亮度和均匀度。
由于洁净厂房通常需要对产品进行严格的检验和生产过程的监控，因此照明的亮度和均匀度对于保证生产作业的准确性至关重要。
在洁净厂房的照明设计中，还需要充分考虑到照明设备的节能性能。
洁净厂房通常需要长时间运转，因此节能性能对于减少能源消耗和降低生产成本至关重要。
我们需要了解一些实际案例中的洁净厂房照明设计规范的实施情况。
在某制药企业的洁净厂房中，他们采用了LED照明设备，符合洁净度要求的还具有优异的节能性能。
在安装位置上，他们通过合理的布局和设计，保证了照明的均匀度和亮度，确保了生产作业的准确性和效率。
他们还使用了智能化的照明控制系统，根据生产作业的需求调整照明亮度和开关状态，进一步提高了节能性能。
这些实际案例表明，洁净厂房照明设计规范的实施对于保证生产作业的准确性和效率具有重要意义。
浅谈洁净厂房照明设计规范
浅谈洁净厂房照明设计规范洁净厂房是指为了满足工业生产中对环境洁净度要求较高的场所，通常用于电子、医药、食品等行业。
在洁净厂房中，照明设计是非常重要的一环，它直接关系到工作人员的工作效率和产品的质量。
对于洁净厂房的照明设计规范，需要充分考虑洁净厂房的特殊要求，以确保照明系统的稳定性和可靠性，同时也要提升工作环境的舒适度。
下面将从照明需求、设计要素、照明类型和应注意的问题等方面进行浅谈。
一、照明需求洁净厂房在照明设计上有着更高的要求，首先要满足洁净室对光照的要求。
在洁净室中，工作人员需要在良好的光照环境下进行操作，因此照明系统必须提供充足的光照强度。
由于洁净室中对空气质量的要求非常高，因此照明系统必须具备防尘、防潮、防霉等特性，确保照明设备的整体性能和寿命。
考虑到洁净厂房中可能存在的化学品腐蚀等因素，照明设备的材料选择也要特别关注。
二、设计要素在进行洁净厂房照明设计时，需要充分考虑以下几个要素：1. 光照均匀性：洁净厂房中要求光照均匀，不能存在明显的阴影或光斑。
在布置照明设备时需要充分考虑照明布局，结合洁净厂房的实际情况进行照明计算和模拟，以保证工作区域内的光照均匀。
2. 节能性：在照明设计中需要尽可能采用节能照明设备，比如LED照明灯具。
LED照明灯具具有高效节能、寿命长、光色稳定等优点，能够满足洁净厂房对照明设备的高要求，同时还能节约用电。
3. 耐腐蚀性：由于洁净厂房环境独特，照明设备需要具备一定的耐腐蚀性，以应对可能存在的化学品腐蚀。
4. 显色性：洁净厂房中的工作人员可能需要对产品进行色彩辨认，因此照明设备的显色性也是需要考虑的一个重要因素。
5. 易维护性：照明设备需要具备易维护性，以降低维护成本和工作停机时间，提升生产效率。
三、照明类型在洁净厂房中，常用的照明类型包括：一般照明、应急照明和防爆照明。
一般照明主要用于提供工作区域的光照，满足工作人员的操作和生产需求；应急照明用于在突发停电或火灾等意外情况下提供照明，确保人员安全疏散；防爆照明主要用于在易燃易爆场所提供照明，确保生产安全。
浅谈洁净厂房照明设计规范

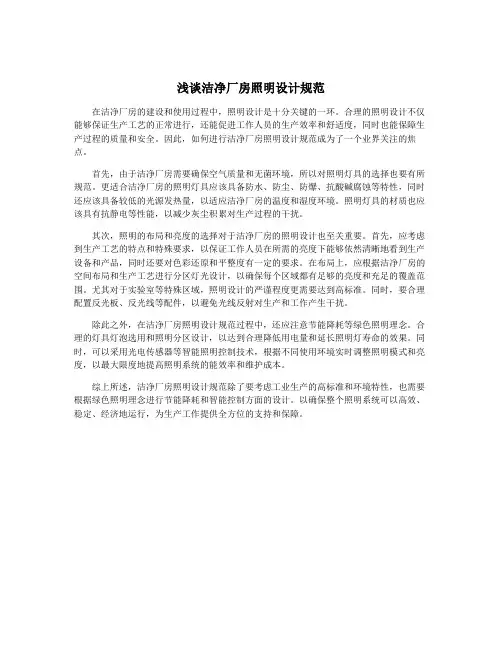

浅谈洁净厂房照明设计规范在洁净厂房的建设和使用过程中，照明设计是十分关键的一环。
合理的照明设计不仅能够保证生产工艺的正常进行，还能促进工作人员的生产效率和舒适度，同时也能保障生产过程的质量和安全。
因此，如何进行洁净厂房照明设计规范成为了一个业界关注的焦点。
首先，由于洁净厂房需要确保空气质量和无菌环境，所以对照明灯具的选择也要有所规范。
更适合洁净厂房的照明灯具应该具备防水、防尘、防爆、抗酸碱腐蚀等特性，同时还应该具备较低的光源发热量，以适应洁净厂房的温度和湿度环境。
照明灯具的材质也应该具有抗静电等性能，以减少灰尘积累对生产过程的干扰。
其次，照明的布局和亮度的选择对于洁净厂房的照明设计也至关重要。
首先，应考虑到生产工艺的特点和特殊要求，以保证工作人员在所需的亮度下能够依然清晰地看到生产设备和产品，同时还要对色彩还原和平整度有一定的要求。
在布局上，应根据洁净厂房的空间布局和生产工艺进行分区灯光设计，以确保每个区域都有足够的亮度和充足的覆盖范围。
尤其对于实验室等特殊区域，照明设计的严谨程度更需要达到高标准。
同时，要合理配置反光板、反光线等配件，以避免光线反射对生产和工作产生干扰。
除此之外，在洁净厂房照明设计规范过程中，还应注意节能降耗等绿色照明理念。
合理的灯具灯泡选用和照明分区设计，以达到合理降低用电量和延长照明灯寿命的效果。
同时，可以采用光电传感器等智能照明控制技术，根据不同使用环境实时调整照明模式和亮度，以最大限度地提高照明系统的能效率和维护成本。
综上所述，洁净厂房照明设计规范除了要考虑工业生产的高标准和环境特性，也需要根据绿色照明理念进行节能降耗和智能控制方面的设计。
以确保整个照明系统可以高效、稳定、经济地运行，为生产工作提供全方位的支持和保障。
浅谈洁净厂房照明设计规范
浅谈洁净厂房照明设计规范洁净厂房是指具有洁净度要求的生产车间，如半导体、电子、医药、食品等行业。
这些车间的生产过程需要严格的洁净度控制，因此照明设计也必须根据具体的照度要求和洁净度级别来安排。
本文将从以下几个方面浅谈洁净厂房照明设计规范。
一、照度要求照度是指光线在单位面积上的照射强度，通常用勒克斯（lux）来表示。
在洁净车间中，由于生产过程对洁净度的要求，照度要求相对较高。
不同生产车间的照度要求可能有所不同，但通常在300~500勒克斯之间。
例如，电子行业中的生产车间，对于制造微电子元件的工序，照度要求更高，达到1000~1500勒克斯左右。
二、光源选择在洁净车间中，光源的选择必须具备以下几个特点：1. 光源应具有高能效，以降低能耗和热量产生；2. 光色指数（CRI）应达到80以上，以保证光线色彩逼真。
逼真的光线有助于操作人员识别和判断生产过程中的问题；3. 光源应具有高抑菌率。
在医药、食品等行业的生产车间中，照明设备必须排除悬浮细菌和微粒等污染物。
因此，光源应具有高抑菌率，通常采用紫外线灯或LED光源；4. 光源应具有长寿命。
由于洁净车间的生产环境洁净度高，在灰尘、腐蚀、振动等因素的影响下，灯具寿命明显缩短。
因此，选择寿命长、性能稳定的光源至关重要，以降低更换维护成本。
三、灯具设计灯具设计也是洁净车间照明设计的重要组成部分。
灯具应满足以下几个设计要求：1. 灯具应具有良好的密封性，以保证灰尘和污染物不会渗入灯内。
这要求灯具的密封性能必须达到IP65级别以上；2. 灯具应具有良好的散热性，以降低灯内温度，延长灯具寿命；3. 灯具应避免产生较强的电磁干扰，以避免对生产设备和成品的影响；4. 灯具应具有方便更换的设计，以降低更换维护成本。
四、光源布光设计光源布光设计是指根据生产车间的实际情况，合理地安排灯具的位置和方向，以满足生产过程的光照要求。
具体的布光设计应注意以下几个方面：1. 灯光应呈均匀照射状态，避免产生强烈的光斑。
探究工业洁净厂房中电气及照明的设计
探究工业洁净厂房中电气及照明的设计工业洁净厂房是指在高要求的环境下进行生产加工的工厂，需要保持空气洁净度、温度、湿度等各个方面都符合一定的标准。
在工业洁净厂房的设计中，电气及照明系统的设计是非常重要的一部分，它直接关系到生产运行的稳定性和安全性。
本文将探究工业洁净厂房中电气及照明的设计，分析其关键要点和设计原则。
一、电气系统设计1.供电系统工业洁净厂房对供电系统有严格的要求，一般采用双路供电，确保在一路供电发生故障时，能够迅速切换到备用电源，保证生产不受影响。
供电系统还需要配备过载保护、短路保护等设备，确保设备和线路的安全运行。
2.配电系统配电系统需要根据工业洁净厂房的需求进行合理的布置和设计，确保供电能够覆盖整个厂房，并且能够根据需求进行灵活的调整。
配电系统还需要考虑到设备的功率和运行时的稳定性，保证设备能够得到稳定的电力支持。
3.接地系统接地系统是电气系统中非常重要的一部分，它能够防止电气设备因雷击、漏电等原因而受损，保护设备和生产环境的安全。
在工业洁净厂房的设计中，应该根据实际情况进行合理的接地系统设计，并且加强接地系统的检测和维护工作。
4.电气设备选择在工业洁净厂房中，电气设备的选择需要考虑到设备的耐用性、稳定性和安全性，一般来说应该选择具有国际标准认证的设备，确保设备的质量和性能。
电气设备还需要考虑到其对环境的影响，选择符合环保要求的设备，减少对环境的污染。
1.光源选择工业洁净厂房中的照明系统需要选择高效、节能的光源，以确保照明的质量和稳定性的尽可能减少能源的消耗。
一般来说，LED光源是较为理想的选择，它具有高亮度、高效率、长寿命等优点，并且可以根据需要进行灵活的调节。
2.照明布局照明布局需要根据工业洁净厂房的实际情况进行设计，确保整个厂房的照明均匀且充足。
对于一些对照明要求较高的区域，比如生产操作区、检验区等，需要进行重点照明设计，保证工作人员在此处能够清晰地看清操作过程和产品细节。
浅谈洁净厂房照明设计规范
浅谈洁净厂房照明设计规范
洁净厂房照明设计是指根据洁净厂房的特殊需求，合理选择照明设备与灯具布置，以达到提供清洁、适宜的光照环境，促进生产效率和操作员的工作舒适度的目的。
洁净厂房照明设计需考虑到洁净度的要求。
洁净厂房一般要求空气中的灰尘含量低，因此照明设备应采用封闭式设计，并选用防尘、易清洁的灯具。
灯具的壳体和灯罩应采用防尘、防尘吸附和易清洗的材料，以保持照明设备的清洁度。
洁净厂房照明设计需考虑到照度的要求。
洁净厂房的操作通常需要较高的照度，以确保操作员能够清晰地看到操作区域的细节。
在照明设计中需要合理安排灯具的布置位置和数量，以达到要求的照度水平。
通常，可选用多个小功率灯具布置在不同的位置，以增加照明的均匀度和亮度。
洁净厂房照明设计还需考虑到照明的均匀度。
照明的均匀度是指照明设备在整个操作区域内的照度分布是否均匀。
在洁净厂房中，均匀的照明分布有利于操作员对操作环境的全面观察和准确判断，从而提高工作效率和产品质量。
在照明设计中，应根据操作区域的大小和形状，合理选用灯具的数量、功率和布置位置，以达到较好的照明均匀度。
洁净厂房照明设计还需考虑到照明的节能性。
节能是当前照明设计重要的考虑因素之一。
在洁净厂房照明设计中，可选用节能灯具，如LED灯等，以提高照明效果的同时降低能耗。
还可以考虑使用感应开关、光控器等节能设备来控制灯具的开关和亮度，以进一步降低能耗。
洁净厂房照明设计需考虑到洁净度、照度、均匀度和节能性等多个因素。
只有在充分考虑这些因素的基础上，才能设计出满足洁净厂房需求的合理照明方案，提高工作效率和操作员的工作舒适度。
洁净厂房电气设计探讨
洁净厂房电气设计探讨摘要：现代社会飞速发展，使得洁净厂房在洁净度方面提出更为严格的要求，为此，洁净厂房在电气设计中，应当合理把控好各方面情况，发挥设计作用保证各系统可以长期处于运行状态中。
因此，在电气设计中需要根据洁净厂房要求，保证各系统的高效性、稳定性，满足洁净厂房相关要求，必须深入了解洁净厂房电气设计要求，提高各系统设计科学性，使其可以得到有效利用。
对此，文章主要对供配电系统设计、照明系统设计、防雷及接地系统展开分析，希望可以为洁净厂房电气设计提供参考与借鉴。
关键词：洁净厂房；供配电系统；照明系统；电气设计；自动控制引言：洁净厂房，即无尘车间，主要就是在特定空间范围内，排除空气中各类污染物，包括有害空气、细菌、微粒子等，同时，也需要结合有关需求，合理控制洁净室内的各类因素，如温度、湿度、洁净度、压力、静电等内容。
如果外部环境发生变化影响到空气变化时，此时洁净厂房仍可以维持原有设定好的温湿度、洁净度，洁净室内各项性能也可以正常发挥。
但从洁净厂房实际情况看，其中包含了较多电气设备，同时生产流程较为复杂，为确保洁净厂房各系统可以正常稳定运行，必须高度重视电气设计。
一、供配电系统设计（一）供电方案在此次分析研究中，洁净厂房设有独立的35kV变电站，并且全厂计算负荷为22237.7kVA，其中设置了两台变压器，其装机容量为25MVA。
在洁净厂房中，高压冷冻机主要运用了lOkV直接供电，并且低压动力设备供电，主要由4台SCB13-2000kVA -10/0.4kV干式变压器承担。
在此次研究中划分为A车间和B车间，其中A车间设置了一个终端变电站，同时，在站内还设置了两台动力变压器SCB13-2500kVA-lOkV/0.4kV，主要作用就是满足车间内各类动力设备的用电需求，保证设备正常运行。
此外，该洁净厂房还设置了4台工艺变压器，其中SCB13-2500kVA-lOkV/0.4kV有两台，还有两台SCB13-1600kVA-lOkV/0.208kV，通过这4台工艺变压器的作用，可以更好的满足车间内各类工艺设备的用电需求。
洁净厂房电气设计探索
洁净厂房电气设计探索洁净厂房是一类相对特殊的空间，其对于洁净度的要求相对较高，为了创造无尘条件，在洁净厂房内往往需配置专业的电气设备，以保障洁净厂房的洁净度、压力、温度与湿度条件。
因此，洁净厂房对于电气设计的要求很高，只有保障了电气设计与安装的质量，才能够发挥洁净厂房的作用。
基于此，本文分析了洁净厂房电气设计的相关要求与要点，对于提高洁净厂房的电气设计质量具有重要的指导意义。
标签：洁净厂房;电气设计;探索与其他类型的厂房相比，洁净厂房属于一类相对特殊的厂房，在厂房建设中对于厂房环境的要求很高，比如，电子产品、医药产品等多存储于洁净厂房中，为保持产品的性能，必须要保障无尘的存储环境，而洁净厂房对洁净度的要求很高，为满足这一要求，需保障电气设计的质量。
洁净厂房内的电气设计极为复杂与专业，必须要保障各类管线布设的合理性，并要保障电气设计与其他专业之间良好的配合与协调，使得电气设计与安装符合厂房条件。
1、洁净厂房电气设计简析1.1基本特点近年来，随着中国工业现代化的发展，中国制造2025强国战略的提出，为满足高精尖产品的生产制造、存放等需求，常常需要进行洁净厂房的建设，比如，在电子半导体、生物制药、精密仪器等领域，对产品性能、精度的要求较高，必须要建设洁净厂房，保持无尘的环境。
在洁净厂房中，一些特殊的生产工艺流程中常常会包含危险品的使用环节。
而空气净化技术是洁净厂房内不可或缺的技术，再加上厂房环境属于密闭性空间、没有外窗，当进入厂房以后专业人员需进行清洗、更衣与消毒等各个程序，这种特殊的程序使得洁净厂房多呈现出结构紧凑、门中门与房中房的布局形式。
对于各类危险物质而言，其一般处于空间相对狭小的区域内，在洁净厂房内部的布置上，需充分考虑各种风险因素，还要保障厂房维护的便捷性，因此，电气设计的难度相对较大。
1.2设计要求目前国内关于洁净厂房的设计规范标准主要有：《洁净厂房设计规范》（GB50073-2013）、《电子工业洁净厂房设计规范》（GB50472-2008）、《医药工业洁净厂房设计标准》（GB50457-2019）、《洁净室用灯具技术要求》（GB24461-2009），在这些规范标准中，对洁净厂房电气系统的配电、照明、通信、自控、接地设计都有详细的要求;此外，在洁净厂房内，往往会配置各种的电气设备与厂务设施，这些设备设施的密集分布使得在洁净厂房的电气设计上，需充分考虑不同电气设备、电力管线之间的协调性，因此BIM（建筑信息模型）的应用变得非常必要;在很多行业洁净厂房内工艺的运行过程中，往往要求保持不间断的电力供应，因此供电设计上，会配备多路市电、自备柴油发电机组及UPS以维持相关电气设备设施的可靠运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
探究工业洁净厂房中电气及照明的设计
工业洁净厂房中的电气及照明设计是非常重要的，它直接影响到生产环境的质量、工
作效率以及员工的工作安全。
一个良好的电气及照明设计可以有效地提高生产效率，减少
事故风险，并且减少能源消耗。
在本文中，我们将探讨工业洁净厂房中电气及照明设计的
关键要点，并介绍一些实际的案例。
1. 电气设计
在工业洁净厂房中，电气设计要考虑的因素很多，比如：电气设备的选择、布置和安装，电气线路的布线和保护，接地系统的设计，以及对电气设备的维护和保养。
一个良好
的电气设计可以保证工业洁净厂房的电气系统安全可靠，节能环保，降低维护成本。
针对电气设备的选择和布置，通常应当根据工业洁净厂房的具体要求和工艺流程来选
择合适的设备，并且要合理布置，以便于维护和保养。
对于需要使用大功率设备的区域，
可以采用分布式布线，将高功率设备独立供电，以防止电压波动等现象对其他设备造成影响。
针对厂房中的弱电系统，也需要选择合适的设备和布置位置，以便于信号传输和监
控。
对于电气线路的布线和保护，应当注意避免强电线路和弱电线路交叉布置，同时要采
用适当的线路保护设备，比如漏电保护器、过载保护器等，以确保电气系统的安全可靠。
接地系统的设计也是非常重要的，它可以有效地降低电气设备的接地电阻，减小接地
电压，避免因接地不良而引起的电气事故。
在工业洁净厂房中，一般应当采用多点接地系统，其中包括主接地线、设备接地线和防雷接地线等，以确保接地系统的安全可靠。
对于电气设备的维护和保养，应当注重定期检查和维护，及时清理设备表面的灰尘和
杂物，以确保设备的正常运转，减少故障发生。
还应当注意做好设备的防雷和防静电措施，以确保设备的安全可靠。
2. 照明设计
要考虑照明强度和均匀度。
在工业洁净厂房中，照明强度要求较高，通常应当满足1000lux以上的照明强度，以确保员工的工作效率。
要保证照明的均匀度，避免因照明不
均匀而导致的眼部疲劳和事故的发生。
要选择合适的光源。
在工业洁净厂房中，通常应当选择LED等节能环保的光源，以减
少能源消耗，降低维护成本。
应当注意避免使用频闪灯等对员工眼部造成伤害的光源。
还要注意照明设备的防水防尘性能。
在工业洁净厂房中，由于生产环境的特殊要求，
照明设备通常会遇到水汽和粉尘的侵蚀，因此照明设备的防水防尘性能至关重要，必须能
够承受恶劣的环境条件。
要注意照明设备的布置和安装。
通常情况下，工业洁净厂房的照明设备应当安装在通
道上方，以避免因设备安装位置不当而造成光线阻碍和事故的发生。
还应当定期检查和维
护照明设备，确保设备的正常运转。
实际案例
以某洁净厂房的电气及照明设计为例，该工厂主要生产高科技电子产品，对于洁净度
和温湿度有着非常严格的要求。
在电气设计方面，该工厂采用了分布式布线，将高功率设
备独立供电，有效降低了电气系统的故障率，并通过合理的接地系统设计，提高了设备的
安全性。
在照明设计方面，该工厂采用LED等环保节能的光源，保证了照明强度和均匀度，并采用了防水防尘性能良好的照明设备，确保了设备的正常运转。
