供配电技术-工厂电气照明
4.绿色照明发展中的建筑电气
室外装饰装潢中，建筑电气主要是完成立面照明、广告照明、 环境及道路照明等；室内环境设计中，建筑电气的功能应用就 更为复杂。
随着人们对建筑现代化要求的不断提高，现代电气照明设计的 适用性、安全性、现代性和可拓展性，正向着符合以人为本的 宗旨稳步发展。
光源的显色性指光源对被照物体颜色显现的性能。物体的颜色
以日光或与日光相当的参考光源照射下的颜色为准。
待测光源照射下物体的颜色与日 光照射下该物体的颜色相符合的 程度用显色指数Ra表示。定义与 日光相当的参照光源显色指数为 100，显色指数越接近100，说明 光源的显色性能越好。
例如：白炽灯的一般显色指数为97%～99%，荧光灯的显色指数通
按发光原理照明光源可分为热辐射光源和气体放电光源
2.气体放电光源是利用气体放电发光原理制成的。包括荧光灯(日
光灯)、高压钠灯、金属卤化物灯、氙灯和高压汞灯等。 日光灯发光效率高、寿命长、光线柔和、光色好， 广泛应用在家庭和工矿企业作为照明光源。
高压钠灯照射范围广，光效高，寿命长，紫外线辐射少， 透雾性好，色温和显色指数较优，但启动时间较长。广泛 应用于高大工业厂房、体育场馆、道路、广场等。
§9.1 电气照明和电光源 §9.2 常用照明光源和灯具 §9.3 照明供电方式及线路控制
内容：电气照明是供配电系统中不可缺少的组成
部分。实践和实验都证明，照明设计是否合理，将 直接影响到生产产品的质量和劳动生产率及工作人 员的视力健康。因此电气照明的合理设计，对工业 生产具有十分重要的意义。
重点：绿色照明概念、工厂照明的方式选择
主要用照度水平、照度均匀度、眩光限制和光源颜色来衡量
4. 光源颜色
光的表观颜色即色表，可用色温或相关色温描述。室内照明光源色表 可按其相关色温分为三组，光源色表分组宜按表10-1确定。长期工作 或停留的房间或场所，照明光源的显色指数Ra不宜小于80。在灯具安 装高度大于6m的工业建筑场所，Ra可低于80，但必须能够辨别安全色。
灯具光强与对称轴之间夹角α的函数曲线，是进行电气计算的一种基本 技术资料。
3.照度和亮度
照度： 指受照物体表面单位面积投射的光通
量，用符号E表示，单位为勒克司【lx】。当
光通量Φ均匀地照射到物体表面时，该平面的
照度值为：
Φ E=
S
亮度：是发光体在视线方向单位投影面上的发光强度。用符号L表
示，单位为【cd/m2】。当人眼视线与被照物体表面垂直线成α角， 视线方向的光强为Iα =Icosα，而视线方向的投影面Sα =Scosα，由此 可得受照物体在视线方向的亮度为：
L = Iα = I cos α = I Sα S cos α S
4.物体的光照性能和显色性能
（1）物体的光照性能
当光通量Φ投射到物体上时，一部分光通量Φρ从物体表面反射回去， 一部分光通量Φα被物体吸收，而余下一部分光通量Φτ则透过物体 。 ①反射比 指反射光的光通量Φρ与总投射光通量Φ之比，即： ρ=Φρ/Φ
②吸收比 是吸收光的光通量Φα与总投射光通量Φ之比，即： α=Φα/Φ ③透射比 是透射光的光通量Φτ与总投射光通量Φ之比，即： τ=Φτ/Φ
三个参数之和恒等于1，即：ρ+α+τ=1
一般较为重视反射比这个参数，因为反射比与照明设计直接相关。
物体的光照性能用反射比、吸收比和透射比三个参数表征
（2）光源的显色性能
9.3 照明供电方式及线路控制
9.3.1 工厂照明的供电方式
一般照明指照度要求基本上均匀的场所照明。
局部照明指仅供工作地点使用的照明。
混合照明指一般照明和局部照明共存的照明。
照明方式可分为一般照明、局部照明和混合照明三种
工厂常用照明灯具的类型
工厂的一般照明灯具都是专用的高效率灯具，使用反射率 高的反射板进行配光控制。
照明电路对环境的主要影响是电磁干扰。电磁干扰
与水污染和空气污染称为当今人类社会的三大污染源。
例如开了无环保的大功率灯，会使周围无线电中波段的
节目受到干扰，电视接收机的图像质量受到影响，助听 器的耳机里明显增加了噪声，严重时还会造成家用电器 遥控装置的失灵等。
创造舒适的照明环境，不仅有利于人体的健康，还 有利于工作效率的提高。国际照明委员会的一份调 查资料表明，工厂照明条件改善后，劳动生产效率 上升了2%~10%，损耗降低4%~8%，产品质量提高 10%~20%，交通运输事故减少5%~10%。
序号
表10-1 光源色表分组
色表特征 相关色温（K）
适 用色表分组场合举例
Ⅰ
暖
＜3300
客房、卧室、病房、酒吧、餐厅
Ⅱ
中间
3300~5300
办公室、教室、阅览室、疹室、检验室、 机加工车间、仪器奘配
Ⅲ
பைடு நூலகம்
冷
＞5300
热加工车间、高照度场所
光源颜色质量包含光的表观颜色及光源显色性能两个方面
9.2 常用照明光源和灯具
长期以来，无论是民用建筑照明还是工矿企业照明，均采 用“刚性”照明方式。这和“绿色照明”所要求的节能、 环保、安全、舒适，已经不相适应。
高效节能成为当今照明光源开发的主题。为此，照明中灯 的位置、亮度和控制都可以随着周围环境的变化而改变的 “柔性”照明应运而生。
2.绿色照明的发展对灯具的要求
①选择使用电子镇流器的节能型灯具设备。 ② 选用的照明灯具要易于进行清扫灰尘和更换 光源等维护，同时考虑照明设备的设置场所 和 设置方法的维护保养的方便性。
光通量：光源在单位时间内
向周围空间辐射出的使人眼 产生光感的能量，称为光通 量，符号为Φ，单位是流明 【lm】。通俗说法：指人眼 所能感觉到的亮度。
例如，当波长为555nm的绿光与波长为650nm的红光辐射
功率相等时，前者的光通量为后者的10倍。
2.发光强度及其分布特性
发光强度：简称光强，是光源向空间某
金属卤化物灯在高压汞灯内添加某些金属卤化物，并控 制其比例，可制成各种不同光色的金属卤化物灯。可用 于商场、大型的广场和体育场等处。
2.气体放电光源是利用气体放电发光原理制成的。包括荧光灯(日
光灯)、高压钠灯、金属卤化物灯、氙灯和高压汞灯等。
氙灯为惰性气体弧光放电灯，高压氙气放电时能产生 很强的白光，接近连续光谱。适用于广场、车站和大 型屋外配电装置等。
常为75%～90%。
5. 眩光
直接眩光
反射眩光
由于视野中的亮度分布或亮度范围的不适宜，或存在极端的对比，以 致引起不舒适感觉或降低观察细节或目标的能力的视觉对象，称为眩 光。除直接眩光和反射眩光外，还有一种不舒适眩光。
9.1.3 照明质量
1. 照度水平
照度是决定物体明亮程度的直接指标。合适的照度有利于保护人的视力 和提高生产效率。
绿色照明工程的今天， 我们要不断提高光源质 量，使照明工程沿着环 保、节能、舒适、健康 的方向发展。
9.1.1 电气照明发展概况
随着社会文明的发展，人类的照明方式经历了火把、油 灯、蜡烛、汽油灯到今天的电灯等变革。
照明技术既是推动社会发展的重要因素之一，也是社会 文明状态的一种标志。
1.电气照明的发展方向
光源一般应选用高效、节能和环保的光源。荧光高 压汞灯、自镇流荧光高压汞灯不宜采用。白炽灯光 效低和寿命短，一般情况下也不采用。
9.2.2 常用照明灯具的类型
吸顶灯
吊灯
壁灯
嵌入式灯具
景 观 灯
台灯
庭 院 灯
地脚灯
庭 院 灯
常用照明形式
正常照明
应急照明
疏散照明
安全照明
备用照明 警卫照明
值班照明 障碍照明
1.热辐射光源是利用物体加热时辐射发光的原理制成的。包括
白炽灯、卤钨灯等。 白炽灯的泡壳里被抽成真空或充入惰性气体， 利用钨材料熔点高的特点将钨制成灯丝，当电 流通过钨丝时，灯丝温度升至白炽程度而发光。
目前工厂用得最多的是卤钨灯。当卤钨灯点亮后，灯丝 温度很高，同功率下的发光效率是白炽灯的3~4倍，卤钨 灯寿命较长且光通量稳定，因而被称为恒流明光源。
9.1 电气照明和电光源
在能源日益短缺的形势下，人们提出绿色照 明的概念。绿色照明工程着眼于能源利用和 环境保护；着手于高效光源和照明节能。照 明的质量和水平已成为人类社会现代化程度 的一个重要标志，是人类社会可持续发展的 一项重要举措。
电气照明是人工照明中应用范围最广泛的一种照明方式
绿色照明
绿色照明工程不能简单地认为只是为了节能， 更深远的是通过节约能源，达到保护环境的高 度。绿色照明工程提出的宗旨不只是个经济效 益的问题，更主要是着眼于资源的利用和环境 的保护这些重大课题。通过照明节电，减少发 电量，以降低有害气体的排放，对于世界面临 的环境与发展课题，具有深远的意义。
一方向均匀辐射的光通密度。用符号I表
示，单位为坎德拉【cd】，计算公式： Φ I= Ω
式中，Ω为光源发光范围的立体角，单位为球面度【sr】，且Ω=A/r2，其中r为 球的半径，A为对应球面积；Φ为光源在立体角内所辐射的总光通量。
发光效率：指电光源消耗1W电功率发出的光通量。
光强分布曲线也叫配光曲线，是通过光源对称轴的一个平面上绘出的
光源的主要技术特性有光效、寿命、色温等。有时这些技术特性相互矛 盾，实际选用时一般先考虑光效高、寿命长，其次再考虑显色指数、启 动性能等次要指标。
4.新型照明光源
固体放电灯有采用红外加热技术研制的耐高温陶瓷灯泡、利 用化学蒸汽沉积法研制出的回馈节能灯泡、表面温度仅40℃ 的冷光灯泡、具有发光和储能双重作用的储能灯泡等。
紧凑型荧光灯采用纯三基色荧光粉，具有显色指数高的 特点，又称为节能灯。光效是普通白炽灯的8倍、比同功 率白炽灯节能 80%、寿命长、体积小、使用方便。
《供配电技术》课程标准
《供配电技术》课程标准课程名称：供配电技术适用专业：电气技术应用专业一、课程性质《供配电技术》本课程是我校电气自动化技术专业、农村电气专业“以工作过程为导向”的一门专业核心课程。
通过本课程的学习和训练，主要培养学生熟练掌握供电和配电技术的基础理论和基本技能，具备供配电系统安装、调试、操作、运行、维护、检修及管理等能力，以及自主学习、团队合作、交流沟通等综合素质能力。
以培养满足工矿企业供配电技术岗位需求的高素质、高技能应用型技术人才为目标。
本课程前承了《电工电子电路安装与调试》、《常用低压电器设备的安装与维修》、《机床电气控制线路的安装与维修》等专业基础课程。
二、课程设计思路本课程强调“学校与企业共建”。
按照“校企深度交融，工学有机结合”的思路，与地方企业——南宁广开电气有限责任公司密切合作。
聘请了企业生产一线的供配电专家组建课程建设团队，举行了“岗位能力和工作任务”分析会，以“职业能力本位、工作过程导向、典型案例应用、注重安全意识、团队合作精神”为基本原则，明确了本课程在供配电行业中的主要任务或岗位，按照职业岗位需求选择教学内容，按工作过程循序渐进编排教学顺序，全面开展以工作过程为导向的教学方法改革及相应的考核方式改革。
不断营造企业文化和学校文化相融的氛围，创设生产与教学相一致的场景，老师边讲解、边演示，学生边学习、边实践，使学生在“教、学、做”一体化的现场教学环境下，迅速理解掌握供配电系统各种电气设备的操作方法和工作流程。
作为学生技能掌握的实战训练，充分突出职业素质、职业技能的培养，并用企业的标准来检验学生的“产品”。
《供配电技术》是电气技术应用三年制中职专业设置的核心课程之一。
本课程特点是工程性、实践性强，涉及内容广泛。
按照“课程体系工作过程导向化、课程内容项目化、课程教学一体化”的思路，遵循高职人才的培养规律，通过分析本课程主要就业岗位的工作任务，归纳出对本课程所需人才的素质、能力和知识要求，结合市场对本课程人才的需要，与企业供配电技术专家一起分析职业岗位的工作任务，围绕供配电系统职业岗位的关键能力要求，从适用的角度出发，共同制订本课程的典型工作任务，在典型工作任务的基础上形成具体工作任务。
(完整版)《供配电技术》教学大纲
《供配电技术》课程教学大纲课程名称：供配电技术课程编码：210401514学分及学时：2学分 76学时（其中理论学时为56学时）适用专业：新能源科学与工程开课学期：第六学期开课部门：新能源与环境工程学院先修课程：电工与电子技术考核要求：考查使用教材及主要参考书：教材：冯柏群、蔡雯主编，《供配电技术》,南京大学出版社，2014年第二版参考书：何首贤,杨卫东主编,《工厂供配电技术》，中国电力出版社，2010年一、课程性质和任务比较重要的一门专业应用课程，适用于光伏发电技术及应用专业；通过开设此课程，让本专业学生对电力系统、变配电系统、工厂配电、电力设备用电、系统安全保护及事故预防有个整体性的、系统的了解。
二、课程教学目的与要求让学生掌握电力系统的基本概念、电力系统和工厂供配电系统的结构、安全保护系统的原理及结构。
要求学生具备一般配电线路布置能力、简易电气设备的安装能力、电力系统用电安全意识及安全操作意识。
本门课程属专业性很强的课程，理论教学有相当的难度,教学中要注重实物、图解、实地观察相结合的原则，尽量做到通俗易懂并留给学生思考和讨论的空间，要特别注重安全操作和安全意识方面的教育。
五、课程教学内容（一)电力系统概述1．教学基本内容:电力系统组成、工厂供配电系统、电能的质量指标。
2．教学基本要求：了解电力系统组成、电能的质量指标及电力负荷的等级。
3．教学重点难点：电力变压器额定电压的确定、电力负荷的分级。
4．教学建议：针对电力系统图详细讲解电力系统的组成和运行方式。
(二）工厂的电力负荷1．教学基本内容：。
工厂的电力负荷和负荷曲线、工厂计算负荷的确定、工厂变配电所的布置与结构。
2．教学基本要求：建立工厂计算负荷、功率因数、无功补偿的概念并能计算。
3．教学重点难点:计算负荷的运算、无功补偿量的确定.4．教学建议：详讲电力负荷的概念和工厂计算负荷的确定、无功补偿量的确定.（三）工厂变配电所电气设备1．教学基本内容：电弧的产生及灭弧方法、工厂变配电所常用的高低压设备、电力变压器、工厂变配电所的电气主接线、配电装置。
工厂供配电技术全套课件完整版电子教案最新板 (2)可修改文字
任务 1 电力负荷及负荷曲线
任务目标 ◆ 掌握用电负荷的类型及分类方式。 ◆ 掌握用电设备组的设备容量的确定方式。 ◆ 了解负荷曲线及其作用。
任务引入
电力负荷在不同的场合可以有不同的含义，它可 以指用电设备或用电单位，也可以指用电设备或用电 单位的功率或电流的大小。本任务就是要学习用电设 备按工作制分类以及负荷曲线的知识。
电力网电压的变化
3. 变压器的额定电压 变压器的额定电压可用图来说明。
发电机、变压器的额定
三、工厂电气设备额定电压的选择
负荷大小和距离电源远近对供电电压的选择有很大关 系，输送距离越远，其电压等级就越高，同时输送功率也 提高。
各级电压电力线路合理的输送功率和输送距离
各级电压电力线路合理的输送功率和输送距离
任务引入
本任务将学习电力系统的组成及相关概念。
任务分析
电能的传输与分配过程
相关知识 一、基本概念
电力系统、动力系统、电力网示意图
1. 电力系统 由发电厂、变电所、配电所、电力线路及电能用户组成的 统一体，称为电力系统。 2. 电力网 电力系统中各种电压等级的输配电线路和变电所所组成的 部分，即电力系统中除发电厂及电力用户以外的中间环节， 称为电力网。 3. 动力系统 电力系统加上发电厂的动力部分 ( 如锅炉、汽轮机、核反 应堆、水库、水轮机及热力装置等) 所构成的整体称为动力系 统。
二、电力系统的组成
1. 发电厂 发电厂是将自然界蕴藏的各种一次能源如水力、煤炭、石 油、天然气、风力、地热、太阳能和核能等，转换为电能 ( 二次能源) 的特殊工厂。
火力发电厂 火力发电厂简称火电厂，它是利用煤、石油、 天然气等燃料储存的化学能转化为电能的电厂。
火力发电厂外貌 a) 建在城市附近的电厂 b) 建在煤矿附近的坑口电厂

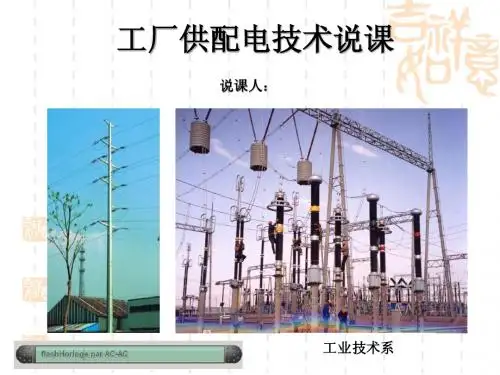

“工厂供配电技术”说课
