凝汽器灌水查漏
＃1机组凝汽器灌水查漏措施本次查漏灌水至凝汽器喉部，为配合此次工作检查以下系统、阀门状态循环水系统停运并停电，检查循环水已放水完。
轴封系统停运并关闭低辅、冷再、主蒸汽至调节站手动门，关闭轴封系统疏水门。
真空系统停运并停电。
凝汽器支架已安放好。
凝结水系统停运并停电。
临时水位计安装好。
化学除盐水充足。
轴加系统完好。
汽机本体疏水阀门完好。
凝汽器真空破坏门完好。
凝汽器排污坑排污泵正常备用且另加装一台潜水泵。
七、运行技术措施本次查漏灌水至凝汽器喉部，为配合此次工作做好以下运行措施：1.检查汽机房12米层下的疏水阀门和A、B小机排汽蝶阀检修工作已结束，工作票已押回。
（责任人：高宇）2.凝汽器漏水查漏前八小时，通知化学备足充足的除盐水。
（责任人：朱庆胜）3.辅汽停用，为防止由于阀门不严，造成水进入高辅联箱，高辅联箱在上水前要保持冷态（打水压时，不要投高辅）。
（责任人：当值机组长）4.轴封系统停运并关闭低辅、冷再、主蒸汽至调节站手动门，关闭轴封系统疏水门。
（责任人：当值机组长）5.隔离主、再热蒸汽管道、冷再管道以及轴封回汽管道，防止进水，造成管道支吊架受损。
（责任人：当值机组长）6.真空系统停运并停电。
（责任人：当值机组长）7.凝汽器支架已安放好。
（责任人：高宇杨志刚复查）8.凝结水系统停运并停电。
（责任人：当值机组长）9.检查临时水位计安装好，并固定牢固，有明显最高水位标记。
指定专人监视凝汽器水位。
（责任人：高宇杨志刚复查）10.轴加系统完好。
（责任人：当值机组长）11.汽机本体疏水阀门完好。
（责任人：当值机组长）12.凝汽器真空破坏门完好。
（责任人：当值机组长）13.凝汽器汽侧人孔门关闭。
（责任人：高宇杨志刚复查）14.凝汽器排污坑排污泵正常备用且另加装一台潜水泵。
（责任人：高宇）15.检查以下阀门状态15.1、检查下列阀门在关闭状态：（2）、检查下列阀门在开启状态：八、灌水查漏步骤1．检修施工前期准备1.1点检及检修人员熟悉本方案、检修作业指导书、施工图纸及有关检修工艺标准、质量标准。
凝汽器灌水查漏方案及措施
#2机凝汽器灌水查漏方案及措施本次207A级检修期间需进行凝汽器灌水查漏工作，为确保灌水查漏工作按期、顺利完成，特制定方案及措施如下：一、灌水查漏目的：检查凝汽器及相关负压系统有无泄漏现象，并进行处理。
二、本次查漏范围：1. 凝汽器汽侧本体部分，尤其是喉部焊缝等部位；2•检查低加及相关管道有无外漏：3. 与凝汽器喉部以下相关联的汽水管路一次门及一次门与凝汽器间的管道；4. 凝汽器水位计；5. 与凝汽器真空系统连接的抽气管路及有关系统、三、查漏方案：1. 查漏原则：凝汽器灌水查漏补水方式为通过除盐水泵向凝汽器内补充除盐水，直到水位灌至要求的位置。
在水位灌至要求高度后，进行全面检查，若有漏点根据漏点高度或处理措施确定放水位置放水，在处理后根据泄漏部位及处理情况，经检修人员确认后确定是否需要再次灌水查漏，灌水查漏后水位放至正常机组启动的补水位置。
2. 灌水高度：灌水高度至低压缸喉部膨胀节上沿（低压缸汽封洼窝下100mm），具体位置由检修在临时水位管上做好高限标示。
3. 灌水前必须具备的条件:方案措施3.1与凝汽器相关联的管路系统检修工作已结束，汽侧人孔封闭，A,B小机排气大气释放阀由检修进行加固防止冲开，具备灌水条件；3.2参与凝汽器灌水查漏的相关人员已到场；3.3凝汽器临时水位计已接好，并将灌水高度标示清楚；3.4循环水泵停止运行，凝汽器水侧放水，凝汽器进水室下部水侧人孔开启具备进行管道检查条件4. 必须采取的系统隔离措施：4.1需断电的转机A,B凝泵断电，A,B轴加风机断电。
A,B循泵断电，氢冷升压泵断电，A,B,C 真空泵断电。
4.2关闭以下阀门，电动门断电A,B轴加风机入口门，旁路门。
主蒸汽母管管道疏水电动门，气动门。
主蒸汽A分支管道疏水电动门，气动门。
主蒸汽B分支管道疏水电动门，气动门。
导气管疏水气动门。
左侧再热器管道疏水电动门，气动门右侧再热器管道疏水电动门，气动门左，右主汽门阀体疏水气动门。
机真空系统高水位灌水检漏方案
6、凝汽器水位计及水位变送器的连接处无泄漏，水位控制与水位指示正常；
7、凝汽器水位开关动作可靠；
8、低加水位控制与水位指示正常；低加水位开关动作可靠；
9、真空泵的进口气动门是否关闭严密。
三、人员分工
1、总指挥:设备部专业主任或其指定的负责人。
3、灌水时应定期对系统进行全面检查，如发生系统跑水，应立即查明原因进行隔离处理，并做好记录；对于发现的泄漏，及时做好记录并联系分管设备班组检查处理。
七、记录、验收与确认
在检修及装复过程中，必须详细记录各数据，经验收合格后，填写好检修数据记录表。各项工作验收前，先经施工班组技术人员自检验收合格，再申请上一级验收。所有验收人员必须在检修数据记录表上签字确认。
4、检漏时，凝汽器水室管板表面应干燥；
5、灌注用水采用除盐水，以热水为宜，水温控制在45℃左右；
6、灌水水位应达到汽轮机低压转子汽封洼窝下100mm处；
7、水位至少应能维持8h不变后认为查漏结束。
8、灌水期间相关人员定期巡视设备，发现大量漏水应及时采取措施。
9、找漏完毕后应将凝汽器汽侧水位降至正常水位。
#1机真空系统高水位灌水检漏方案
编制：
初审：
复审：
批准：
#1机真空系统高水位灌水检漏方案
一、凝汽器及真空系统设备概况
#1机为哈尔滨汽轮机厂生产的亚临界、一次中间再热、三缸、四排汽（双分流低压缸）、单轴凝汽式汽轮机，机组型号为N600-16.7/538/538-1型。
该机组凝汽器型号：N-36000-1，采用双壳体、双背压、双进双出、单流程、横向布置结构。凝汽器的作用，一方面在汽轮机排汽口建立高度真空，另一方面回收洁净的凝结水作为锅炉给水循环使用。

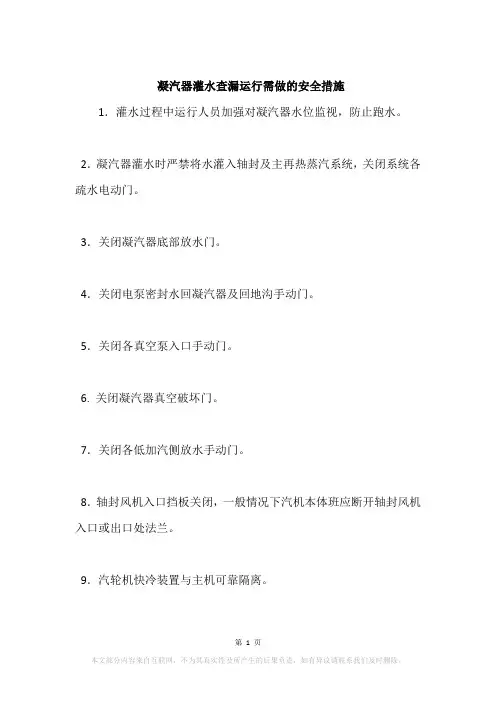

凝汽器灌水查漏运行需做的安全措施
凝汽器灌水查漏运行需做的安全措施
1．灌水过程中运行人员加强对凝汽器水位监视，防止跑水。
2．凝汽器灌水时严禁将水灌入轴封及主再热蒸汽系统，关闭系统各疏水电动门。
3．关闭凝汽器底部放水门。
4．关闭电泵密封水回凝汽器及回地沟手动门。
5．关闭各真空泵入口手动门。
6. 关闭凝汽器真空破坏门。
7．关闭各低加汽侧放水手动门。
8．轴封风机入口挡板关闭，一般情况下汽机本体班应断开轴封风机入口或出口处法兰。
9．汽轮机快冷装置与主机可靠隔离。
第 1 页
本文部分内容来自互联网，不为其真实性及所产生的后果负责，如有异议请联系我们及时删除。
机组真空系统灌水查漏技术方案汇总
630MW机组真空系统灌水查漏技术方案1灌水目的检查机组真空系统有无漏点，以便在检修中及时消除，提高机组真空系统的严密性。
2灌水时间机组大小修时真空系统检修完工，凝结水系统恢复运行前，凝汽器灌满水维持24小时。
3灌水高度灌水高度为低压缸与凝汽器排汽接管连接处约300mmm,检修单位应在灌水目标高度做好明显标记。
4组织措施4.1技术方案须经总工程师批准。
4.2查漏由安生部主任主持。
4.3查漏由大修试运组组长组织,安生部、发电部、检修部汽机专工、大修单位汽机专工、施工负责人及班组相关人员参加。
4.4现场指挥由当值值长负责,运行人员负责操作。
5技术措施：5.1真空系统管道、阀门和与该系统有关设备的检修工作已经完毕。
5.2凝汽器灌水对汽轮机本体检修没有影响。
5.3检修人员应做好如下措施：5.3.1在A、B小机排汽蝶阀膨胀节两端装设枕木并垫实。
5.3.2装设不低于13.7m的临时水位计,并在灌水高度终点做好明显标记。
5.4试验中关闭以下阀门：5.4.1凝结水系统阀门：序号阀门名称序号阀门名称1A凝泵入口电动门13凝结水至B疏扩减温水调门后手动门2B凝泵入口电动门14凝结水至B疏扩减温水旁路手动门3A凝泵出口电动门15轴加再循环调整门后放水手动门4B凝泵出口电动门16凝结水至疏扩减温水调门后放水门5A凝泵入口滤网排污门17A凝泵运行抽空气门6B凝泵入口滤网排污门18B凝泵运行抽空气门7A凝泵入口滤网排气门19凝泵入口母管放水手动门8B凝泵入口滤网排气门20轴加出口再循环调整门后手动门9低背压凝汽器低部放水门（4台）21轴加出口再循环旁路手动门10高背压凝汽器低部放水门（4台）22凝结水至补充水箱调整门后手动门11凝结水至A疏扩减温水调门后手动门23凝结水至补充水箱旁路手动门12凝结水至A疏扩减温水旁路手动门245.4.2主、再热蒸汽及汽机本体疏水阀门：序号阀门名称序号阀门名称1左侧主蒸汽管道疏水电动门131、3号导汽管疏水至疏扩气动门2左侧主蒸汽管道疏水气动门142、4号导汽管疏水至疏扩电动门3右侧主蒸汽管道疏水电动门152、4号导汽管疏水至疏扩气动门4右侧主蒸汽管道疏水气动门16高压排汽区疏水至疏扩气动门1、25高排通风阀17高压外缸疏水至疏扩气动门1、26高排逆止门前疏水电动门18高压内缸疏水至疏扩气动门1、27高排逆止门前疏水气动门19左侧平衡管疏水至疏扩气动门1、28高排逆止门后疏水电动门201、3号中导汽管疏水至疏扩电动门9高排逆止门后疏水气动门211、3号中导汽管疏水至疏扩气动门10热再管道疏水电动门222、4号中导汽管疏水至疏扩电动门11热再管道疏水气动门232、4号中导汽管疏水至疏扩气动门121、3号导汽管疏水至疏扩电动门245.4.3主、小机轴封系统疏水阀门：序号阀门名称序号阀门名称1轴加放水至地沟手动门12A小机高压缸疏水手动门2轴加“U”型疏水管注水手动门13A小机高压缸疏水气动门3轴封母管各疏水至凝汽器手动1、2次门14B小机高压缸疏水手动门4轴封母管溢流至凝汽器调手动总门15B小机高压缸疏水气动门5轴封母管各疏水至凝汽器旁路门16A小机平衡管疏水手动门6B小机轴封母管疏水手动门17A小机平衡管疏水气动门7B小机轴封母管疏水气动门18B小机平衡管疏水手动门8A小机低压缸疏水手动门19B小机平衡管疏水气动门9A小机低压缸疏水气动门20A小机轴封母管疏水手动门10B小机低压缸疏水手动门21A小机轴封母管疏水气动门11B小机低压缸疏水气动门22A、B小机各进汽管疏水至凝汽器电动门注：因轴封系统本次A修优化项目较多，请运行人员在布置隔离措施时本着“与凝汽器相连的疏水门均应关闭”的原则，结合优化后的系统布置安措。
2号机凝汽器灌水查漏措施
#2机凝汽器及其真空系统灌水查漏技术方案批准：李明成审定：杨中奎审核：岳向力、张赞编写：张凯设备管理部2011年03月01日一、目的：1、检查凝汽器酸洗后钛管及其管板是否漏点，保证机组运行时凝结水水质合格。
2、消除真空系统漏点，提高凝汽器真空，降低发电煤耗。
二、组织措施：1、汽机点检（1）、负责凝汽器灌水查漏方案的编制。
；（2）、负责漏点的记录、统计并与项目部负责人确定消除方案。
（3）、负责为项目部人员提供凝汽器临时支撑的材料和消除漏点所需的材料。
（4）、发生异常情况时出检修隔方案。
2、汽机运行专工（1）、负责凝汽器灌水查漏方案的审核。
( 2)、发生异常情况时协助汽机点检出隔离方案。
3、化学运行：上水前4小时备足除盐水(不小于800t)。
4、项目部汽机：（1）、负责组织人员制作凝汽器临时支撑。
（2）、组织人员协助运行人员检查漏点。
（3）、组织人员进行漏点的消除工作。
（4、）负责制作凝汽器临时水位计。
（5）、发生异常情况时组织人员按方案处理。
5、发电部运行人员（1）、负责系统的隔离。
（2）、确定凝汽器及真空系统无影响凝汽器汽侧的工作业。
（3）、负责检查确定漏点。
（4）、负责凝汽器补水至凝汽器，并观察临时水位计至凝汽器喉部。
( 5)、负责发生异常情况时系统的隔离。
6、设备部热工检查、消除所属设备的漏点。
三、安全措施1、凝汽器灌水前做刚性良好的临时支撑。
2、高空作业戴安全带。
3、灌水期间凝汽器循环水侧严禁充水。
4、现场应有充分的照明。
5、现场准备好遮盖的塑料布、以防漏水淋湿电气、热工设备。
6、凝汽器内工作使用手电或12V以下行灯。
7、-4米2A、2B排污泵试运良好。
8、运行人员设专人观察临时水位计。
9、检修检查凝汽器汽侧人孔门都已关闭，且凝汽器汽侧无人工作。
10、有异常情况立即停止上水。
四、技术措施1、检修、点检确认临时支撑做好。
2、检修、点检运行确定临时水位计做好。
3、运行确认有足够除盐水。
4、运行确认已无影响凝汽器的工作、检查所要求的阀门应在开启或关闭状态。
凝汽器灌水查漏运行需做的安全措施
凝汽器灌水查漏运行需做的安全措施随着工业制造业快速发展，工厂对于能源和水的需求也日益增长。
凝汽器（Condenser）作为工业制造过程中的重要设备之一，扮演了至关重要的角色。
但是在凝汽器的运行过程中，由于灌水查漏的操作不当，会带来极大的安全隐患，因此，为保障工厂和工人的安全，必须采取一系列的安全措施。
凝汽器介绍与运行原理凝汽器是一种重要的蒸汽排放设备，用于在工厂和反应器之间排放蒸汽。
其主要工作原理是将高压蒸汽传输到凝汽器中，通过与管内的冷却水接触，将蒸汽冷凝成为水，再将水排出。
随着反应器中蒸汽的不断排放，条件逐渐发生了变化，当取决于所处的环境而定。
凝汽器灌水查漏操作的意义凝汽器灌水查漏，是指在使用凝汽器的过程中，对其进行水灌注和检查漏水的操作。
这个过程对于保证凝汽器正常运行具有非常重要的意义。
因为蒸汽在凝汽器内部形成腐蚀、水垢等，会导致凝汽器的运行效率下降，从而影响工厂的生产效率和设备的使用寿命。
此外，如果凝汽器内部出现泄漏，也会给生产过程和工人的安全造成威胁，因此进行灌水查漏操作是非常重要的。
凝汽器灌水查漏运行需做的安全措施1.在进行凝汽器灌水查漏操作时，必须进行全面而透彻的准备。
应对凝汽器进行彻底的清洗，以确保干净和无残留物，否则其污垢和腐蚀物会影响操作效果。
彻底清除凝汽器上的垃圾，以避免水箱和水管被堵塞。
2.只有获得严格授权的操作员才可以操作灌水查漏操作，并严格遵守公司操作程序，确保操作的正确性和安全性。
同时，严格监督和执行操作要求，并遵守安全规定。
3.检查充水管开关和消防设备等安全情况，以确保在操作过程中有足够的安全保障。
确保充水压力不超过所允许的安全压力值，以避免出现过高的水压危险。
4.在操作过程中应该遵守防护措施，工人要穿戴好相应的防护装备，如工作服、安全鞋、安全帽，以及防护手套和面罩等。
因为凝汽器内部温度高，加上操作过程中存在高温高压水流，这可能会导致烫伤和其它人身伤害。
5.在凝汽器灌水查漏之前，应检查灌水系统和凝汽器之间的管道是否完好，以及该管道中是否有足够的流量和压力，以确保操作效果和安全。
