扭转试验机的结构及原理

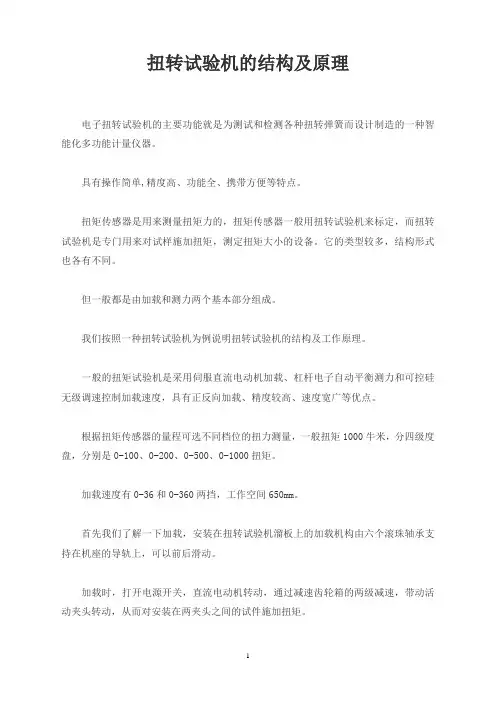

扭转试验机的结构及原理
电子扭转试验机的主要功能就是为测试和检测各种扭转弹簧而设计制造的一种智能化多功能计量仪器。
具有操作简单,精度高、功能全、携带方便等特点。
扭矩传感器是用来测量扭矩力的，扭矩传感器一般用扭转试验机来标定，而扭转试验机是专门用来对试样施加扭矩，测定扭矩大小的设备。
它的类型较多，结构形式也各有不同。
但一般都是由加载和测力两个基本部分组成。
我们按照一种扭转试验机为例说明扭转试验机的结构及工作原理。
一般的扭矩试验机是采用伺服直流电动机加载、杠杆电子自动平衡测力和可控硅无级调速控制加载速度，具有正反向加载、精度较高、速度宽广等优点。
根据扭矩传感器的量程可选不同档位的扭力测量，一般扭矩1000牛米，分四级度盘，分别是0-100、0-200、0-500、0-1000扭矩。
加载速度有0-36和0-360两挡，工作空间650mm。
首先我们了解一下加载，安装在扭转试验机溜板上的加载机构由六个滚珠轴承支持在机座的导轨上，可以前后滑动。
加载时，打开电源开关，直流电动机转动，通过减速齿轮箱的两级减速，带动活动夹头转动，从而对安装在两夹头之间的试件施加扭矩。
操作面板上一般有电源开关。
加载按钮一组三个，可控制试验机的正反向加载和停机。
加载速度由速度范围开关换挡、用调速电位器调节。
标签:
扭转试验机。
弹簧试验机原理
弹簧试验机原理
弹簧试验机是一种用于测试弹簧性能的仪器，主要用于测量弹簧的弹性特性、疲劳寿命和变形能力等。
其工作原理基于弹簧力-变形关系和压力-位移关系。
弹簧力-变形关系是指弹簧所受外力和其产生的变形之间的关系。
在弹簧试验机中，通过施加不同的力（如拉力或压力）来测试弹簧的变形情况，然后记录下相应的力和变形数据。
根据胡克定律，弹簧的变形与所施加的力成正比，其比例常数即为弹簧的刚度。
通过测量弹簧在不同力下的变形，可以获得力-变形曲线，从而评估弹簧的刚度和变形特性。
压力-位移关系是指在弹簧试验机中施加力的过程中，记录下弹簧的位移情况。
通常使用压力传感器来测量施加在弹簧上的力，并通过位移传感器来测量弹簧的位移。
根据位移和施加力的关系，可以获得压力-位移曲线，进一步分析弹簧的力学性能和变形特点。
在弹簧试验过程中，弹簧通常会经历多个载荷循环，以模拟实际应用中的使用条件。
通过连续施加不同的载荷，并记录下弹簧在每个载荷下的变形和应力数据，可以评估弹簧的疲劳寿命和耐久性能。
除了测量弹簧的力学性能，弹簧试验机还可以进行其他测试，如弹簧的材料性能测试、弹簧的耐腐蚀性能测试等。
这些测试可以通过在试验中引入不同的环境因素和试验参数来模拟实际工作条件，从而评估弹簧在不同环境下的性能表现。
扭矩试验机原理
扭矩试验机原理
扭矩试验机是一种用于测量材料或零件在受到扭转时所产生的扭矩大小的工具。
其原理是利用电机驱动扭矩传感器或弹簧余量来加载材料或零件，并通过测量扭矩传感器或弹簧余量的变形来计算扭矩的大小。
扭矩试验机通常由电机、传感器、控制系统和数据采集系统组成。
电机通过控制系统产生旋转力，在材料或零件上施加扭转力。
同时，传感器或弹簧余量被放置在扭转力的传递路径上，以感知和测量扭转力的大小。
传感器通常采用应变片或磁性材料制成，当扭矩作用在传感器上时，导致传感器发生微小的形变或磁场变化。
这些变化通过传感器内部的电路进行测量和转换，最终转化为与扭矩大小成正比的电信号。
弹簧余量是另一种常用的扭矩传感器，它通过利用弹簧的形变来感知和测量扭矩的大小。
在扭转作用下，弹簧伸缩或形变，其变形量与施加的扭转力成正比。
通过测量弹簧的变形量，可以计算出所施加扭转力的大小，并进而推导出扭矩值。
控制系统用于控制电机的运行和实现所需的试验条件，如设定扭矩大小、转速等。
数据采集系统负责获取并记录扭矩传感器或弹簧余量所测得的数据，以便后续分析和处理。
综上所述，扭矩试验机通过电机和扭矩传感器或弹簧余量等元件的组合，利用电信号或形变量来测量材料或零件在扭转作用
下所产生的扭矩大小。
这种设备在材料力学、工程学和产品质量控制等领域有着广泛的应用。
弹簧机工作原理
弹簧机工作原理
弹簧机是一种利用弹性力原理工作的机械装置。
它通常由弹簧、拉力或压力装置、导向装置和控制装置等组成。
弹簧是弹簧机的核心组件，它具有弹性变形的特性。
弹簧机的工作原理是通过施加外力使弹簧发生压缩或拉伸变形，并通过弹性恢复力产生相反的力，从而实现物体的加工、装配或其他工作。
在弹簧机中，通过利用拉力或压力装置施加力量到弹簧上，使弹簧发生变形。
当施加的力突然消失时，弹簧由于其弹性恢复特性，会产生反作用力。
通过合理的设计和控制，可以利用这种反作用力完成各种加工、装配或运动任务。
导向装置主要用于引导和控制弹簧的变形方向，确保弹簧机工作的准确性和稳定性。
另外，控制装置可以根据工作需求对弹簧机进行调节和控制。
总的来说，弹簧机利用弹簧的弹性变形特性，通过施加外力引起弹簧变形，并通过弹性恢复力产生反作用力，从而实现各种加工、装配或运动任务。
通过合理的设计和控制，弹簧机可以提高工作效率和质量，广泛应用于各种工业领域。
扭转试验机的原理结构介绍
扭转试验机的原理结构介绍扭转试验机是一种用于测试材料在扭转载荷下的强度和模量的设备。
它可以用于测试金属、塑料、橡胶等各种材料的机械性能，是材料研究和开发的重要工具。
本文将对扭转试验机的原理结构进行介绍。
原理扭转试验机利用扭矩传感器和旋转编码器来测量材料的扭转强度和变形量。
它工作的基本原理是将一个圆柱形试样夹在两个夹持装置中，其中一个夹持装置固定，而另一个装置随着转轴旋转。
当试样受到扭矩时，扭矩传感器将扭矩值转换为电信号发送给计算机处理；旋转编码器则测量试样的旋转角度，从而计算出试样的扭转模量。
结构扭转试验机一般由以下部分组成：1.主机主机由底座、上下夹具、电机和主轴等组成。
主轴和电机的转动力矩可调节，以便对不同的试样施以不同的扭矩。
夹具的设计应便于加装和取下样品。
底座必须牢固，以确保试验的稳定性。
2.扭矩传感器扭矩传感器用于测量施加在试样上的扭矩大小。
扭矩传感器的精度决定了试验机的测试精度和可靠性。
3.转速传感器转速传感器用于测量试样的旋转速度。
这个参数对于计算扭转角度和扭转模量非常重要。
4.控制系统控制系统是扭转试验机的重要组成部分，它包括电脑、软件和数据采集板等。
控制系统的任务是控制电机转速、采集扭矩和转速数据，并将其显示和记录下来。
使用使用扭转试验机时需要注意以下几点：1.选择合适的试验方法和试验条件，确保数据的准确可靠。
2.在进行试验前应校准扭矩传感器和转速传感器，以保证数据的精确性。
3.试样的形状、尺寸和表面质量对试验结果有重要影响，应仔细筛选和处理试样。
4.在安装和夹紧试样时要稳固可靠，防止试样偏位或产生其他外力影响测试数据。
结语扭转试验机作为材料测试和研究的重要设备，其原理和结构的介绍对于使用者和技术工作者具有重要的指导意义。
在正确理解和使用扭转试验机的基础上，可以更好地发挥其在材料研究中的作用。
扭转弹簧的工作原理
扭转弹簧的工作原理
扭转弹簧是一种广泛应用于各种机械设备中的机械元件，其工作原理是通过受力进行扭转变形，然后储存弹性能量，用于驱动其他机械元件的运动。
下面将从材料、结构和应用三个方面详细介绍扭转弹簧的工作原理。
材料
扭转弹簧通常采用高弹性材料制造，如高强度钢材、高弹性有色金属以及高分子材料等。
主要的考虑因素是弹簧所承载的力的大小、弹簧的体积以及使用寿命的要求等。
漏电弹簧则需采用耐腐蚀耐热材料制造。
结构
扭转弹簧的结构一般呈螺旋形，也有一定的圆柱形和锥形等。
在弹簧的两端设有钩子或脚，以便固定在机械设备的零件上。
在扭转弹簧的一侧受到外力，弹簧将扭转变形，储存弹性能量。
当外力消失时，弹簧会恢复原来的状态，并将储存的能量释放出来，驱动其他机械元件的运动。
应用
扭转弹簧广泛应用于各种机械设备中，如汽车制造、钢铁制造、航空
航天制造等。
在汽车制造中，扭转弹簧用于汽车悬挂系统中，起到舒适性和稳定性的作用；在钢铁制造中，扭转弹簧用于卷板机中，控制钢材的张力，确保钢材质量；在航空航天制造中，扭转弹簧用于飞机起落架中，承载机身重量，起到缓冲作用。
综上所述，扭转弹簧作为一种重要的机械元件，广泛应用于各种机械设备中。
其弯曲受力、扭转变形的工作原理，体现了材料的高弹性和结构的合理设计。
通过对扭转弹簧的了解，能够更好地应用于实际工程中，提高机械设备的效能与性能。
扭转试验机运行原理
扭转试验机运行原理
扭转试验机是用来测定材料进行抵抗扭力作用的一种试验机，可用于各种金属材料、非金属材料的扭力性能试验。
对于材料进行扭转试验的最终目的，是观察试样在扭转力作用下试样受力和变形的行为，测定材料的剪切屈服极限及剪切强度极限。
扭转试验机是遵循的什么工作原理
扭转试验机机体上有一基本固定的夹头，用两平面和夹紧螺栓固定扭转试样的一段，基座上有一个能水平移动的电动减速装置。
其左端是一个可旋转的夹头，以夹持试样的另一端。
当电动加速器转动时，带动活动夹头转动，而使试样的一端相对于另一端发生了转动，故试件受扭而产生变形。
作用于试样的扭转力矩，通过与固定夹头相连的称重机构而平衡，同时带动荷载指针转动而指示出所受扭转力矩的大小。
活动夹头的转动量代表了试样一端相对于另一端的转动，即扭转角。
扭转角的大小由活动夹头上的刻度线来指示。
同时还通过转动传感器将转角信号输入到绘图仪中，带动绘图仪纸筒转动输出记录纸。
在记录纸的长度方向构成转角坐标。
扭转试验机的工作原理及其结构
扭转试验机的工作原理及其结构扭转试验机是一种测量物体在受到扭矩作用下的变形和破坏性能的试验设备，其主要应用于强度测试、材料研究、元件设计和生产等领域。
下面将介绍扭转试验机的工作原理和结构。
一、扭转试验机的工作原理扭转试验的本质是利用旋转的力矩去引起试样变形，通过对试样经过不同扭距下的扭转变形的观察和测量，来推测出材料的力学性能。
扭转试验机通过电动机带动弯臂，在变形测量器的协助下，施加一个扭矩，以观察试样在扭矩作用下的变形程度以及破坏点。
在试验过程中，试样称为扭转棒，用一对夹具固定住扭转棒的两个端部才能将扭矩传给试样。
弯臂的能量从电机传输到试样，然后变形测量仪测量扭矩矢量和扭转角度。
二、扭转试验机的结构1.弯臂弯臂是扭转试验机的主要部分，由电机、减速器、夹具、操作面板和弯臂托臂组成。
由于试验机的任务是提供大扭矩，所以弯臂必须是异常坚实的，增加试验机的稳定性。
2.夹具夹具是将扭转测试仪与测试材料保持在一起并将扭矩带到材料的部件。
夹具通常由两端夹具和中间扭转夹具组成。
两端夹具用于固定试样并提供支撑力，而中间夹具则是转换扭矩的点。
3.变形测量器扭转试验机是通过变形测量器来监测扭转试验中的变形。
变形测量器包括测量扭转角度的角度传感器和测量所施加扭矩的扭矩传感器。
4.控制系统扭转试验机的控制系统集成了试验过程的控制、数据采集和数据分析。
它包括一系列设备和软件，例如计算机、数码显示器、数字控制器、数据采集器和分析软件等。
在使用扭转试验机时，工作人员需要设置测试参数，例如试验温度、测试速度、测试材料以及试样的几何形状等。
通过这些参数的设置和数据收集，可以获得必要的材料力学性能，以便于材料制造和设计选型。
总之，扭转试验机是一种非常重要的机械测试设备，在建筑、机械、交通、能源、医学和电子、通讯等领域都有广泛应用，以保证所使用的材料、零件和产品的质量和可靠性。
扭转试验机的结构及原理
扭转试验机的结构及原理背景介绍扭转试验机是一种用于材料力学性能测试的设备，主要用于测试材料的扭转刚度、极限扭转强度等指标。
扭转试验机的结构及原理对于了解该设备的工作原理和使用方法具有重要意义。
结构和组成部分扭转试验机的主要结构组成包括扭转机、驱动装置、控制系统、电气系统和数据采集系统等几个部分。
其中，扭转机是整个设备中最关键的部分，其结构如下：1.扭转机主架：包括底座、立柱和导柱；2.扭矩测量系统：主要由电器测力传感器和静电式转矩传感器组成，用于测量材料试样受到的扭转力和转矩；3.转角测量系统：主要由旋转打印纸盘和角度传感器组成，用于测量试样扭转的角度；4.供应系统：主要是液压供应系统和油泵，用于控制扭转速度和试样受到的扭转力。
工作原理扭转试验机的工作原理较为简单，其基本流程如下：1.将试样加固于扭转机主架上；2.根据所需测试的参数配置试验机的电气系统、控制系统等设备；3.开启数据采集程序，开始采集试样扭转过程中的角度和扭矩信息；4.开启驱动装置启动试验机进行测试。
在测试开始后，驱动装置将输出所设定的扭转力矩，并将试样进行扭转。
转动过程中，角度传感器将不断测量试样扭转的角度，电器测力传感器和静电式转矩传感器也会持续记录试样所受到的扭转力和转矩。
测试过程结束后，数据采集程序将记录下来的数据进行处理分析，得出试样的扭转性能指标。
适用对象及意义扭转试验机广泛用于各种材料的力学性能测试，尤其在高分子材料、陶瓷材料、金属材料等领域的应用较为常见。
扭转试验机的结构和原理对于材料工程师和科研人员而言具有重要意义，能够帮助他们更加深入地理解各种材料在扭转过程中的力学行为。
结论以上对扭转试验机的结构和原理进行了简要介绍，相信读者已经对该设备有了一定的了解。
对于材料工程领域的从业者而言，深入了解扭转试验机的结构和原理是进行材料力学性能测试的基础，有助于提高测试结果的准确性和可靠性。
扭转试验机的原理结构介绍
扭转试验机的原理结构介绍1.电机系统：扭转试验机一般采用交流电机或直流电机作为驱动源，电机通过减速装置将电机的转速降低，并将电机的扭矩传递给试样。
电机还可以通过反馈装置对试样的扭矩进行控制，以确保试样的扭矩在所需范围内。
2.传感器系统：传感器系统用于测量试样受到的力和位移。
常见的传感器有力传感器和位移传感器。
力传感器一般放置于试样的两端，用于测量试样所受到的扭矩。
位移传感器一般放置在试样的表面或旁边，用于测量试样在扭转过程中的位移。
3.夹具系统：夹具系统用于保持试样的位置和提供试样所需的扭转力。
夹具一般由固定夹具和可移动夹具组成，固定夹具用于固定试样的一个端点，可移动夹具用于施加扭转力。
夹具的设计应考虑试样的几何形状和试验需求，以确保试样在扭转过程中的稳定性和可靠性。
4.控制系统：控制系统用于控制试样的扭转过程和记录试验数据。
控制系统一般由计算机或控制器组成，可以通过预设参数控制电机的转速和扭矩，同时记录试样的位移和力。
控制系统还可以实时显示试样的扭转性能曲线和计算试样的力学性能参数。
扭转试验机的工作原理是通过施加扭矩来产生试样的转动，并测量试样受到的力和位移。
在试验开始前，通过夹具系统将试样固定好，并将扭转试验机设置为所需的转速和扭矩范围。
当试验开始后，电机将产生扭矩，并通过夹具系统施加到试样上。
同时，传感器系统会实时测量试样受到的力和位移，并将数据传递给控制系统进行处理和记录。
扭转试验机的应用非常广泛，可以用于测试各种材料的扭转性能，如金属材料、复合材料、橡胶和塑料等。
通过扭转试验机可以获得材料的扭转弹性模量、抗剪强度、应变硬化指数等重要的力学性能参数，为材料的设计和使用提供了重要的参考依据。
