火焰传感器
火焰传感器参数及功能
火焰传感器是一种能够检测火焰或火源的仪器。
它的主要参数和功能如下：
1. 灵敏度：火焰传感器的灵敏度可以调节，根据不同的应用场合可以设置不同的灵敏度。
2. 响应时间：火焰传感器的响应时间很短，一般在几毫秒之内。
3. 工作温度范围：由于火焰传感器需要在高温环境下工作，因此其工作温度范围比较广，一般在-20℃到+70℃之间。
4. 信号输出：火焰传感器一般会通过电信号或者光信号的方式输出检测结果，可以与其他设备进行联动。
5. 自检功能：火焰传感器具有自检功能，能够自动检测自身的工作状态，保证其稳定可靠地工作。
6. 抗干扰能力：火焰传感器还具有抗干扰能力，能够在电磁干扰等环境下正常工作。
7. 安装方式：火焰传感器可以采用壁挂、吸顶或者管道安装等方式，方便实际应用。
总之，火焰传感器是一种非常重要的安全设备，可以有效地检测火源，为保障人们的生命财产安全提供了重要的保障。

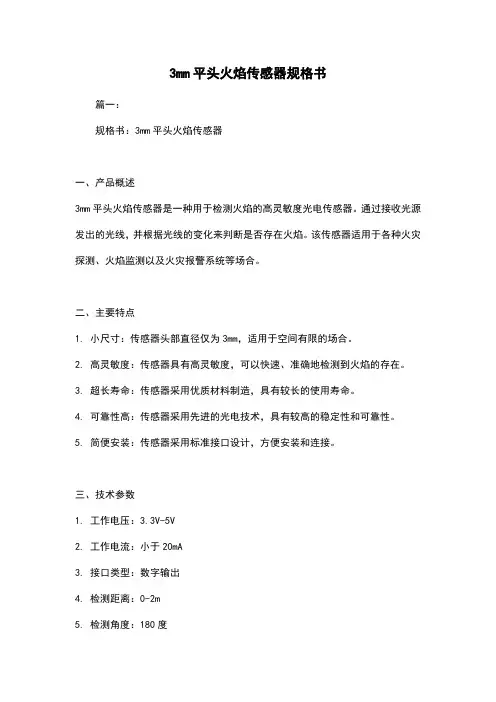

3mm平头火焰传感器规格书
3mm平头火焰传感器规格书篇一：规格书：3mm平头火焰传感器一、产品概述3mm平头火焰传感器是一种用于检测火焰的高灵敏度光电传感器。
通过接收光源发出的光线，并根据光线的变化来判断是否存在火焰。
该传感器适用于各种火灾探测、火焰监测以及火灾报警系统等场合。
二、主要特点1. 小尺寸：传感器头部直径仅为3mm，适用于空间有限的场合。
2. 高灵敏度：传感器具有高灵敏度，可以快速、准确地检测到火焰的存在。
3. 超长寿命：传感器采用优质材料制造，具有较长的使用寿命。
4. 可靠性高：传感器采用先进的光电技术，具有较高的稳定性和可靠性。
5. 简便安装：传感器采用标准接口设计，方便安装和连接。
三、技术参数1. 工作电压：3.3V-5V2. 工作电流：小于20mA3. 接口类型：数字输出4. 检测距离：0-2m5. 检测角度：180度6. 响应时间：小于10ms7. 工作温度：-20℃-60℃8. 尺寸：3mm × 10mm四、应用领域1. 火灾探测系统：该传感器可用于家庭、商业和工业建筑中的火灾探测系统，及时发现火情并采取相应措施，保护人员和财产安全。
2. 火焰监测系统：传感器可用于监测工厂、实验室、仓库等场所的火焰，预防火灾事故的发生。
3. 火灾报警系统：传感器可与火灾报警设备配合使用，一旦检测到火焰，及时触发报警装置，从而提醒人们采取紧急逃生措施。
五、注意事项1. 传感器应安装在通风良好的位置，避免直接阳光照射。
2. 传感器应定期检查和清洁，以确保其正常工作状态。
3. 传感器应避免与高温、潮湿等环境接触，以免影响其性能和寿命。
综上所述，3mm平头火焰传感器具有小尺寸、高灵敏度、超长寿命和高可靠性等特点，广泛应用于火灾探测、火焰监测以及火灾报警系统等领域。
同时，在使用传感器时，需注意安装位置、定期检查和清洁以及避免恶劣环境等细节。
篇二：火焰传感器是一种能够检测火焰或火灾的设备。
3mm平头火焰传感器是一种小型火焰传感器，其传感器头的直径为3mm。
火焰传感器工作原理
火焰传感器工作原理火焰传感器是一种能够检测火焰的仪器或器件。
它被广泛应用于火灾报警系统、煤气泄漏检测、工业生产过程中的监控等领域。
它的工作原理基于火焰的特性和传感器的敏感度，下面将详细介绍火焰传感器的工作原理和相关应用。
一、火焰的特性火焰是一种由燃烧过程中释放的可视光和热辐射组成的现象。
它的特点有以下几个方面：1. 发光特性：火焰可以产生可见光，其颜色和亮度与燃烧物质有关。
2. 热辐射特性：火焰产生的热辐射可以被用来检测火焰的存在和程度。
3. 物理特性：火焰呈现出一定的形状和空间分布。
二、火焰传感器的工作原理火焰传感器的工作原理一般分为光电和热敏两种类型。
光电式火焰传感器：光电式火焰传感器通过检测火焰的光辐射来判断是否存在火焰。
它的主要部件是一个光敏元件，通常使用光敏二极管（PD）或光敏晶体管（PMT）。
当火焰存在时，火焰的光辐射会照射到光敏元件上。
光敏元件能够将光能转化为电能，产生相应的电信号。
这个电信号可以被放大和处理，最终用于火焰报警等操作。
热敏式火焰传感器：热敏式火焰传感器通过检测火焰的热辐射来判断是否存在火焰。
它的主要部件是一个热敏元件，通常使用热敏电阻或热敏电离室。
当火焰存在时，火焰的热辐射会导致热敏元件的温度升高。
热敏元件的电阻或电离特性会随着温度的变化而发生改变。
通过测量这种变化，可以判断是否存在火焰并进行相应的控制。
三、火焰传感器的应用火焰传感器在很多领域中发挥着重要的作用。
以下是一些常见的应用场景：1. 火灾报警系统：火焰传感器是火灾报警系统中的核心部件，能够及时发现火焰并触发警报，保护人们的生命财产安全。
2. 工业生产过程监控：在一些高温、易产生火花或易燃易爆的工业生产过程中，火焰传感器能够监测火焰，预防火灾事故的发生。
3. 煤气泄漏检测：火焰传感器能够检测煤气泄漏产生的火焰，及时报警，防止气体泄漏导致的事故。
总结：火焰传感器通过检测火焰的特性来实现对火焰的检测和监测。
它的工作原理涉及火焰的光辐射和热辐射特性。

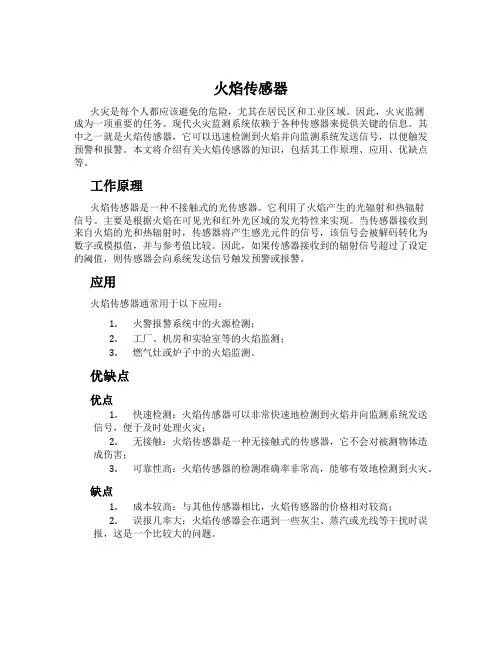

火焰传感器
火焰传感器火灾是每个人都应该避免的危险，尤其在居民区和工业区域。
因此，火灾监测成为一项重要的任务。
现代火灾监测系统依赖于各种传感器来提供关键的信息。
其中之一就是火焰传感器，它可以迅速检测到火焰并向监测系统发送信号，以便触发预警和报警。
本文将介绍有关火焰传感器的知识，包括其工作原理、应用、优缺点等。
工作原理火焰传感器是一种不接触式的光传感器。
它利用了火焰产生的光辐射和热辐射信号。
主要是根据火焰在可见光和红外光区域的发光特性来实现。
当传感器接收到来自火焰的光和热辐射时，传感器将产生感光元件的信号，该信号会被解码转化为数字或模拟值，并与参考值比较。
因此，如果传感器接收到的辐射信号超过了设定的阈值，则传感器会向系统发送信号触发预警或报警。
应用火焰传感器通常用于以下应用：1.火警报警系统中的火源检测；2.工厂、机房和实验室等的火焰监测；3.燃气灶或炉子中的火焰监测。
优缺点优点1.快速检测：火焰传感器可以非常快速地检测到火焰并向监测系统发送信号，便于及时处理火灾；2.无接触：火焰传感器是一种无接触式的传感器，它不会对被测物体造成伤害；3.可靠性高：火焰传感器的检测准确率非常高，能够有效地检测到火灾。
缺点1.成本较高：与其他传感器相比，火焰传感器的价格相对较高；2.误报几率大：火焰传感器会在遇到一些灰尘、蒸汽或光线等干扰时误报，这是一个比较大的问题。
结论火焰传感器在火灾监测和防范中发挥着至关重要的作用。
它的工作原理有别于其他传感器，它具有快速、无接触、高可靠性等优点。
同时，价格相对较高、误报几率大也是需要我们考虑的问题。
总的来说，香港等发达地区的建筑、公用事业和交通行业等领域已经广泛使用了火焰传感器，我们相信在未来，它还将在更广泛的领域中得到应用。
火焰传感器
火焰传感器,最早就是机器人专门用来搜寻火源的传感器,当然火焰传感器也可以用来检测光线的亮度,只就是本传感器对火焰特别灵敏。
并且在生活中,火焰传感器也就是被运用于多方面的。
火焰传感器,利用红外线对对火焰非常敏感的特点,使用特制的红外线接受管来检测火焰,然后把火焰的亮度转化为高低变化的电平信号,输入到中央处理器中,中央处理器根据信号的变化做出相应的程序处理火焰传感器能够探测到波长在700纳米～1000纳米范围内的红外光,探测角度为60,其中红外光波长在880纳米附近时候的灵敏度达到最大。
远红外火焰探头将外界红外光的强弱变化转化为电流的变化,通过A/D转换器反映为0～255范围内数值的变化。
外界红外光越强,数值越小;反之则越大。
火焰传感器主要应用于火灾消防系统,尤其就是一些易燃易爆场所,用来检测火焰的产生。
同时,该传感器也可以用于发动机、锅炉、窑炉等的火焰报警系统火焰就是由各种燃烧生成物、中间物、高温气体、碳氢物质以及无机物质为主体的高温固体微粒构成的。
火焰的热辐射具有离散光谱的气体辐射与连续光谱的固体辐射。
不同燃烧物的火焰辐射强度、波长分布有所差异,但总体来说,其对应火焰温度的1 ～2 μ m 近红外波长域具有最大的辐射强度。
例如汽油燃烧时的火焰辐射强度的波长。
2功能说明火焰传感器就是机器人专门用来搜寻火源的传感器,当然火焰传感器也可以用来检测光线的亮度,只就是本传感器对火焰特别灵敏。
火焰传感器利用红外线对对火焰非常敏感的特点,使用特制的红外线接受管来检测火焰,然后把火焰的亮度转化为高低变化的电平信号,输入到中央处理器中,中央处理器根据信号的变化做出相应的程序处理。
原理火焰传感器:由各种燃烧生成物、中间物、高温气体、碳氢物质以及无机物质为主体的高温固体微粒构成的。
火焰的热辐射具有离散光谱的气体辐射与连续光谱的固体辐射。
不同燃烧物的火焰辐射强度、波长分布有所差异,但总体来说,其对应火焰温度的近红外波长域及紫外光域具有很大的辐射强度,根据这种特性可制成火焰传感器、远红外火焰传感器功能用途:远红外火焰传感器可以用来探测火源或其它一些波长在700纳米～1000纳米范围内的热源。

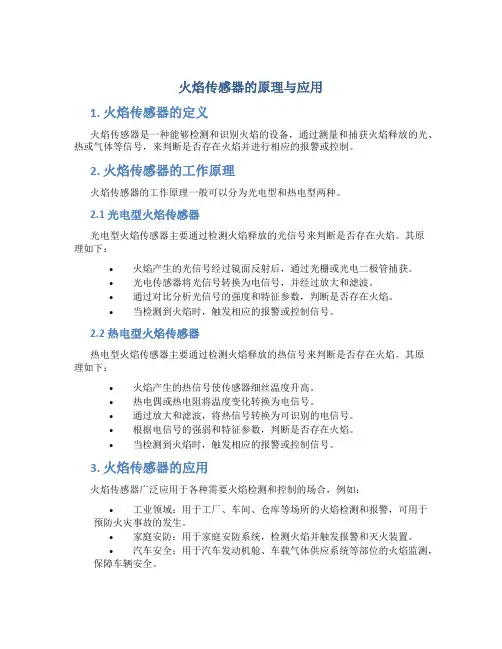

火焰传感器的原理与应用
火焰传感器的原理与应用1. 火焰传感器的定义火焰传感器是一种能够检测和识别火焰的设备，通过测量和捕获火焰释放的光、热或气体等信号，来判断是否存在火焰并进行相应的报警或控制。
2. 火焰传感器的工作原理火焰传感器的工作原理一般可以分为光电型和热电型两种。
2.1 光电型火焰传感器光电型火焰传感器主要通过检测火焰释放的光信号来判断是否存在火焰。
其原理如下：•火焰产生的光信号经过镜面反射后，通过光栅或光电二极管捕获。
•光电传感器将光信号转换为电信号，并经过放大和滤波。
•通过对比分析光信号的强度和特征参数，判断是否存在火焰。
•当检测到火焰时，触发相应的报警或控制信号。
2.2 热电型火焰传感器热电型火焰传感器主要通过检测火焰释放的热信号来判断是否存在火焰。
其原理如下：•火焰产生的热信号使传感器细丝温度升高。
•热电偶或热电阻将温度变化转换为电信号。
•通过放大和滤波，将热信号转换为可识别的电信号。
•根据电信号的强弱和特征参数，判断是否存在火焰。
•当检测到火焰时，触发相应的报警或控制信号。
3. 火焰传感器的应用火焰传感器广泛应用于各种需要火焰检测和控制的场合，例如：•工业领域：用于工厂、车间、仓库等场所的火焰检测和报警，可用于预防火灾事故的发生。
•家庭安防：用于家庭安防系统，检测火焰并触发报警和灭火装置。
•汽车安全：用于汽车发动机舱、车载气体供应系统等部位的火焰监测，保障车辆安全。
•公共场所：用于火灾报警系统，提供火灾自动报警功能，保障人员安全撤离。
•医疗设备：用于医疗设备的火焰检测和报警，防止火灾对患者和设备造成危险。
4. 火焰传感器的优缺点4.1 优点•可靠性高：火焰传感器对火焰的检测精准度高，可靠性较强。
•响应速度快：火焰传感器通常能够在短时间内迅速响应并触发报警或控制信号。
•适应性广：火焰传感器适用于各种环境下的火焰检测，并可以与其他系统进行集成使用。
4.2 缺点•误报率较高：火焰传感器可能受到光、热等外界环境的干扰，导致误报的可能性较高。
火焰传感器工作原理
火焰传感器工作原理火焰传感器是一种用于检测火焰存在的传感器装置，广泛应用于火灾预警、工业安全监测以及燃气领域。
它可以通过感知火焰的特定光谱特征来进行工作，实现对火灾的早期发现和预警。
在本文中，我们将详细介绍火焰传感器的工作原理以及其在实际应用中的相关技术。
一、工作原理火焰传感器的工作原理基于火焰产生的特殊光谱。
当火焰燃烧时，燃烧产生的光由多种波长组成。
其中，紫外线（UV）和红外线（IR）是最常用于火焰检测的光谱范围。
火焰传感器通常包含一个光电二极管（Photodiode）或者其他带有光敏元件的感光器件。
感光器件能够感知到光强度，并将信号转化为电信号。
当火焰出现在传感器的感应范围内时，光强度会显著增加，并且会以特定的光谱特征进行变化。
通过对感光器件输出信号的检测和分析，我们可以判断火焰的存在与否。
二、探测方法基于火焰产生的特定光谱，火焰传感器可以采用不同的探测方法来实现火焰的检测和判断。
1. 紫外线探测法（UV探测法）紫外线探测法利用紫外线在火焰燃烧时产生的特殊光谱。
传感器通过感光器件感知紫外线强度的变化，一旦火焰出现，紫外线的强度将显著增加，从而触发传感器的报警信号。
这种方法对其他光源的干扰较小，但其检测距离相对较短。
2. 红外线探测法（IR探测法）红外线探测法利用红外线在火焰燃烧时产生的特殊光谱。
传感器通过感光器件感知红外线强度的变化，当火焰出现时，红外线的强度也会显著增加。
通过对红外线强度进行检测和分析，可以判断出火焰的存在与否。
红外线探测法对于长距离的火焰检测有良好的效果，并且对于抑制背景光的干扰也较强。
三、应用领域火焰传感器广泛应用于多个领域，具有重要的实际意义。
1. 火灾预警系统火焰传感器是火灾预警系统的关键组成部分之一。
通过安装火焰传感器，可以实现对火灾的早期发现和报警，提高火灾抢救和逃生的安全性能。
2. 工业安全监测在许多工业环境中，如化工厂、石油精炼厂等，火焰传感器被广泛应用于监测燃烧装置的运行状态。
火焰传感器电路设计及燃烧特性分析
火焰传感器电路设计及燃烧特性分析概述：火焰传感器是一种可以检测和感知环境中火焰的装置。
它广泛应用于工业、消防和安防领域，能够及时发现火灾并采取必要的应对措施，保护生命和财产安全。
本文将介绍火焰传感器的工作原理、基本电路设计以及燃烧特性的分析。
一、火焰传感器的工作原理火焰传感器的工作原理基于火焰产生的热辐射和光辐射。
当火焰存在时，火焰产生的热辐射和光辐射会被火焰传感器的光敏元件吸收，产生电信号。
通过对信号的处理和判断，可以确定是否存在火焰。
火焰传感器通常采用光敏电阻作为光敏元件。
光敏电阻的电阻值会随着光照强度的变化而变化。
当有火焰存在时，火焰会产生明亮的光辐射，使得光敏电阻的电阻值发生显著变化。
通过对光敏电阻电阻值变化的监测，可以判断环境中是否存在火焰。
二、火焰传感器的电路设计1. 光敏电阻电路设计光敏电阻是火焰传感器的核心光敏元件，其电路设计对于传感器的灵敏度和稳定性非常重要。
一种常用设计方式是将光敏电阻作为一个电压分压器的一部分，使得输出电压能够与光敏电阻的电阻值成正比关系。
光敏电阻电路设计的关键是选择合适的电阻值和工作电压。
电阻值的选择需要考虑到光敏电阻的光敏特性和传感器的灵敏度要求。
工作电压的选择需要考虑到电源稳定性和电路功耗。
此外，还可以通过增加运算放大器，对光敏电阻的信号进行放大和滤波，以提高传感器的性能。
2. 信号处理电路设计为了提高火焰传感器的可靠性和稳定性，通常需要对光敏电阻的输出信号进行进一步的处理和判断。
信号处理电路设计的目标是确保传感器能够准确判断火焰的存在和消失，并尽量减少误判。
信号处理电路可以采用模拟电路或数字电路的方式进行设计。
模拟电路通常包括滤波、放大和比较器等功能，能够对光敏电阻的输出信号进行处理和判断。
数字电路则可以利用微处理器或FPGA等数字处理器进行火焰识别算法的实现，提高传感器的智能化程度。
三、燃烧特性分析火焰传感器的燃烧特性分析是对传感器检测到的火焰信号进行分析和理解，以便更好地应对火灾和安全事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
+第一章引言第一章引言工业生产中，燃料的燃烧以及设备的结构都闩益复杂，对热工参数提出了严格的要求，燃料和设各的防爆问题也变的突出起来，目前很多电站都安装了安全监控系统，防止爆炸。
安全监控系统，它是燃烧器控制和燃料安全燃烧系统，主要由火焰检测、逻辑组件、外围设备等三大部分构称。
火焰检测装麓是安全监控系统的重要组成部分。
从实际使用情况看．火焰检测装簧的使用效果普遍较差，经常出现有火焰检测不出或没火焰误检测为有火焰等问题。
造成这些情况的原因是多方匠的，比如火焰检测装置选型与炉型不匹配、火焰检测装置位置安装不当、火焰检测装置参数设置不当、检测装置部件故障。
火焰检测装置是炉膛安全监控系统十分重要的组成部分，火焰检测装簧能否实时检测炉膛燃烧状态，能否正确反映燃烧状态是锅炉安全可靠运行的十分重要条件。
国外的检测水平比较成熟，价格比较贵。
我国电站使用的火焰检测装置五花八门，品种比较多．在使用中不尽人意。
因此，结合国外先进技术，针对我国电站锅炉燃烧特点，开发火焰检测装置是非常必要的。
火焰检测器将锅炉火焰信号转换为电信号，是本文研究的重点。
通过在熟悉、学习国内外各种成熟的火焰检测装置的基础上，针对我国电站锅炉，对火焰检测装置进行创新和改进。
本文开发研制的新型的火焰检测装置需要具备能实时的反映锅炉的燃烧状态。
直观显示火焰信号强度和背景电平：操作简便，利用面板上的增益调节钮和薄膜按键，可以方便地调节火焰增益、背景信号、延迟时间及模拟量的输出；具备延时功能，针对火焰信号的漂动不定，设置失去火焰信号后．1—los之间的可调延时功能，避免火焰信号的误判断；自检功能，火焰信号处理器在正常工作的过程中，每隔2分钟进行自检，保证信号处理器或检测器工作异常或发生故障，能发出报警信号。
第二章系统方案设计第二章系统方案设计2.1 红外线火焰检测器火焰中存在大量的可见光和0．9Pm以上的红外线，这些波长的光线不易被煤尘、水蒸气和其它燃烧产物吸收，因此适用予检测煤粉火焰和重油火焰。
在炉膛内的高温烟气和相邻燃烧器的火焰都会同时发出可见光和红外线，在对某～燃烧器火焰进行检测时必须要将它们与被检测火焰信号分开来。
系统的原理框图如图2-1所示：图2-1系统框图2第二章系统方案设计系统硬件原理图由红外传线感器来采集红外线信号，信号处理，数据处理和智能算法、显示等构成。
整个系统由微处理器控制，由红外线传感器直接采集电压、电流信号，再经滤波、放大、整形后，输入到微处理器，并在显示系统上显示，当超过电压发出报警。
它的各部分电路的说明如下：红外线传感器部分：该部分电路是本次设计的基础，它利用红外线传感器将红外线变化转变成电压的变化最终实现电压、电流的采集。
信号处理部分：该部分电路包括电压信号的放大和AD转换，实现模数变换。
单片机部分：AT89C51单片机系统是数字显示的核心部分，主要任务有：给ADC0809模数转换芯片提供一个时钟，使其正常工作，同时采集模数转换后的数字信号，使用软件滤除干扰，并对数字信号进行计算，然后输出显示。
电源电路部分：该部分电路负责将输入的9V至12V直流电，分别转换为稳定的9V、5V、-9V直流电，给传感器，放大电路，单片机，ADC0809等供电。
显示电路，声光报警电路：显示电路的作用是将测量的电流实时显示出来，当测量电流超过电流表的测量范围时报警电路将发出声光进行报警。
第三章系红外传感器简介第三章红外传感器简介3.1 红外传感器概述红外技术发展到现在，已经为大家所熟知，这项技术在现代科技、国防科技和工农业科技等领域得到了广泛的应用。
红外传感系统是用红外线为介质的测量系统，按照功能能够分成五类：一，辐射计，用于辐射和光谱测量；二，搜索和跟踪系统，用于搜索和跟踪红外目标，确定其空间位置并对它的运动进行跟踪；三，热成像系统，可产生整个目标红外辐射的分布图像；四，红外测距和通信系统；五，混合系统，是指以上各类系统中的两个或者多个的组合。
红外传感器根据探测机理可分成为：光子探测器（基于光电效应）和热探测器（基于热效应）。
3.2 红外传感器工作原理1、待测目标根据待侧目标的红外辐射特性可进行红外系统的设定。
2、大气衰减待测目标的红外辐射通过地球大气层时，由于气体分子和各种气体以及各种溶胶粒的散射和吸收，将使得红外源发出的红外辐射发生衰减。
3、光学接收器它接收目标的部分红外辐射并传输给红外传感器。
相当于雷达天线，常用是物镜。
4、辐射调制器。
对来自待测目标的辐射调制成交变的辐射光，提供目标方位信息，并可滤除大面积的干扰信号。
又称调制盘和斩波器，它具有多种结构。
5、红外探测器第三章系红外传感器简介这是红外系统的核心。
它是利用红外辐射与物质相互作用所呈现出来的物理效应探测红外辐射的传感器，多数情况下是利用这种相互作用所呈现出的电学效应。
此类探测器可分为光子探测器和热敏感探测器两大类型。
6、探测器制冷器由于某些探测器必须要在低温下工作，所以相应的系统必须有制冷设备。
经过制冷，设备可以缩短响应时间，提高探测灵敏度。
7、信号处理系统。
将探测的信号进行放大、滤波，并从这些信号中提取出信息。
然后将此类信息转化成为所需要的格式，最后输送到控制设备或者显示器中。
8、显示设备。
这是红外设备的终端设备。
常用的显示器有示波器、显像管、红外感光材料、指示仪器和记录仪等。
依照上面的流程，红外系统就可以完成相应的物理量的测量。
红外系统的核心是红外探测器，按照探测的机理的不同，可以分为热探测器和光子探测器两大类。
下面以热探测器为例子来分析探测器的原理。
热探测器是利用辐射热效应，使探测元件接收到辐射能后引起温度升高，进而使探测器中依赖于温度的性能发生变化。
检测其中某一性能的变化，便可探测出辐射。
多数情况下是通过热电变化来探测辐射的。
当元件接收辐射，引起非电量的物理变化时，可以通过适当的变换后测量相应的电量变化。
欧姆龙公司生产的漫反射式和对射式光电传感器，这两种传感器主要用于事件检测和物体定位。
图中的红灯和绿灯表示传感器的状态。
红外传感器已经在现代化的生产实践中发挥着它的巨大作用，随着探测设备和其他部分的技术的提高，红外传感器能够拥有更多的性能和更好的灵敏度。
第四章信号处理电路第四章信号处理电路4.1 放大和AD转换电路本次课程设计，放大模块采用的是OP07放大集成电路，AD转换电路采用的是ADC0809。
OP07芯片是一种低噪声，非斩波稳零的双极性运算放大器集成电路。
由于OP07具有非常低的输入失调电压（对于OP07A 最大为25μV ，所以 OP07在很多应用场合不需要额外的调零措施。
OP07同时具有输入偏置电流低（OP07A为±2nA）和开环增益高（对于OP07A为300V/mV）的特点，这种低失调、高开环增益的特性使得 OP07特别适用于高增益的测量设备和放大传感器的微弱信号等方面。
1、OP07具有以下特点：超低偏移：150μV最大。
低输入偏置电流： 1.8nA 。
低失调电压漂移：0.5μV/℃。
超稳定，时间：2μV/month 最大高电源电压范围：±3V至±22V2、OP07的引脚分布如图4-1所示：图4-1 OP07引脚图第四章信号处理电路3、OP07芯片引脚功能说明：1和8为偏置平衡(调零端)，2为反向输入端，3为正向输入端，4接地，5空脚 6为输出，7接电源。
OP07放大电路的电路原理图如图4-2所示：图4-2 放大电路此次课程设计的放大电路主要是为了将电流传感器输出的电压值与AD模块的基准电压相匹配。
由于而AD模块的基准电压设为0.5V和4.5V是不容易实现的，这对电路的要求很高。
如果采用减法器的放大电路，将0.5V-4.5V输出转化为0-5V输出，就可以很好的避免这个问题，而且易于实现。
ADC0809是CMOS单片型逐次逼近式A/D 转换器,它有8路模拟开关，地址锁存与译码器、比较器，8位开关树形A/D 转换器、逐次逼近寄存器、三态输出锁存器等其他一些电路构成。
因此ADC0809可处理8位模拟量输入，且有三态输出能力，即可与各种微处理器相连，也可单独工作，输入、输出与TTL兼容。
4、ADC0809引脚功能如下：第四章信号处理电路ADC0809芯片有28条引脚，采用双列直插式封装。
IN0-IN7：8路模拟量输入端。
ADDA、ADDB、ADDC：3位地址输入线，用于选通8 路模拟输入中的一路。
ALE：地址锁存允许信号，输入，高电平有效。
START：A/D转换启动信号，输入，高电平有效。
EOC：A/D 转换结束信号，输出，当A/D 转换结束时，此端输出一个高电平（转换期间一直为低电平）。
OE：数据输出允许信号，输入，高电平有效。
当A/D 转换结束时，此端输入个高电平，才能打开输出三态门，输出数字量。
CLK：时钟脉冲输入端。
要求时钟频率不高于640KHZ。
REF（+）、REF（-）：基准电压。
5、ADC0809的电路原理图如图4-3所示：图4-3 ADC0809引脚图图4-4,4-5所示： 4.2 控制电路第四章信号处理电路图4-4 晶振、复位电路出灵敏度，即用8 位的ADC在转换精度上可以满足需要. 根据ACS712的数据手册可知，ACS712的灵敏度66mV/A，而ADC0809AT89C51单片机在高温环境中稳定性好，支持在线编程ISP，无需专用的编电压输出范围为0-5V，量化单位Δ=5/256V=15.625mV小于ACS712 的输程器，方便调试.AT89C51单片机对很多嵌入式控制应用提供了一个高灵活进行数据计算以及控制LCD字符的显示。
AT89C51单片机各个引脚分布如AT89C51单片机最小系统由AT89C51单片机及其外围电路组成。
有效的解决方案。
它的作用是为ADC0809提供时钟信号、形成必要的时序、图4-5 AT89C51引脚分布第四章信号处理电路图4-4为单片机的晶振电路和单片机的复位电路，图4-5为单片机的引脚分布及各引脚的接口，单片机采用5V供电。
D1为单片机上电电源指示灯，P2.7为报警指示灯的接口，P2.6为报警蜂鸣器的接口，P0.0-P0.7为显示器LCD1602的8位数据接口，X1，X2为晶振电路的接口，与晶振电路相连。
P3.0—P3.7与ADC0809的8位数据输出口相连，采集AD后的数字信号，P1.0、P1.1、P1.2为LCD的控制端口。
P1.3—P1.7为ADC0809的控制端口。
RST为单片机的复位端口，与复位电路相连。
4.3 声控报警电路当测量的电压超过额定的量程时，声控电路将进行声音报警，同时在显示界面显示提示语句，提醒操作人员及时进行处理。
声控报警电路由一个蜂鸣器构成。
电路原理图如图4-6所示：图4-6 声控报警电路第四章信号处理电路4.4 显示电路本次课程设计的显示电路部分采用LCD1602液晶进行显示。
