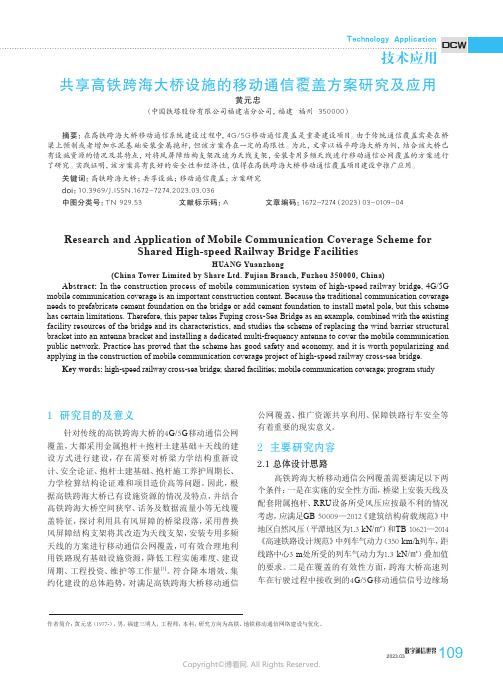

211081280_共享高铁跨海大桥设施的移动通信覆盖方案研究及应用
DCW1 研究目的及意义针对传统的高铁跨海大桥的4G/5G 移动通信公网覆盖，大都采用金属抱杆＋抱杆土建基础＋天线的建设方式进行建设，存在需要对桥梁力学结构重新设计、安全论证、抱杆土建基础、抱杆施工养护周期长、力学检算结构论证难和项目造价高等问题。
因此，根据高铁跨海大桥已有设施资源的情况及特点，并结合高铁跨海大桥空间狭窄、话务及数据流量小等无线覆盖特征，探讨利用具有风屏障的桥梁段落，采用替换风屏障结构支架将其改造为天线支架，安装专用多频天线的方案进行移动通信公网覆盖，可有效合理地利用铁路现有基础设施资源，降低工程实施难度、建设周期、工程投资、维护等工作量[1]。
符合降本增效、集约化建设的总体趋势，对满足高铁跨海大桥移动通信公网覆盖、推广资源共享利用、保障铁路行车安全等有着重要的现实意义。
2 主要研究内容2.1 总体设计思路高铁跨海大桥移动通信公网覆盖需要满足以下两个条件：一是在实施的安全性方面，桥梁上安装天线及配套附属抱杆、RRU 设备所受风压应按最不利的情况考虑，应满足GB 50009—2012《建筑结构荷载规范》中地区自然风压（平潭地区为1.3 kN/㎡）和TB 10621—2014《高速铁路设计规范》中列车气动力（350 km/h 列车，距线路中心3 m 处所受的列车气动力为1.3 kN/㎡）叠加值的要求。
二是在覆盖的有效性方面，跨海大桥高速列车在行驶过程中接收到的4G/5G 移动通信信号边缘场作者简介：黄元忠（1977-），男，福建三明人，工程师，本科，研究方向为高铁、地铁移动通信网络建设与优化。
黄元忠（中国铁塔股份有限公司福建省分公司，福建 福州 350000）摘要：在高铁跨海大桥移动通信系统建设过程中，4G/5G移动通信覆盖是重要建设项目。
由于传统通信覆盖需要在桥梁上预制或者增加水泥基础安装金属抱杆，但该方案存在一定的局限性。
为此，文章以福平跨海大桥为例，结合该大桥已有设施资源的情况及其特点，对将风屏障结构支架改造为天线支架，安装专用多频天线进行移动通信公网覆盖的方案进行了研究。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多桥隧高速铁路的移动通信网配套传输系统的设计受多山、多河流地形的限制，山区省份的高速铁路基本为多桥梁、多隧道结构。
为此，移动通信网为了保证信号质量的可靠、不间断，需要采用众多RRU 基站沿高铁呈线性的、密集分布的特殊组网方式。
这种特殊的无线网络组网方式，再加上高铁沿线多山、多桥隧的地形，使得其配套传输系统与常规移动通信网的配套传输系统有着很大不同，特别是在传输系统的组网、施工、保护、通路组织、系统维护等方面存在较大困难。
因此，在当前大规模建设高速铁路的时期，设计一个在多桥隧高速铁路场景下，满足移动通信网络特殊组网方式的配套传输方案，对实现高速铁路的移动通信信号的高质量、不间断覆盖，有着重要意义。
1 多桥隧高速铁路移动通信网特点简述受沿线多桥梁、多隧道的地理环境制约，多桥隧高速铁路的移动通信网的主要特点是：采用多RRU基站共PN小区技术，减少高速移动信号的切换次数，参见图1－1。
执行小区切换图1－1 多RRU同PN技术，减少切换如上图，多个RRU基站沿铁路线分布，进行信号的不间断覆盖。
为避免多个RRU基站之间频繁切换，需要多个RRU共PN（伪随机序列码）小区，即不同的RRU采用相同的PN及参数设置，将邻近的RRU设置为同一PN小区，从而有效避免了切换过于频繁的问题。
这种多RRU共PN小区技术对光缆系统的需求如下：（1）应满足隧道内外所有RRU节点的光纤接入。
（2）光缆组网，应满足RRU-RRU、RRU-BBU的串接，其无线网络和光缆物理网络结构参见图1－2和图1－3。
图1-2 多桥隧情况下的高铁沿线BBU-RRU无线网络结构图图1-3 多桥隧情况下的高铁沿线BBU-RRU光缆物理连接图2光缆系统的设计要点2.1 光缆程式选择多桥隧高速铁路的光缆一般敷设于隧道、桥梁边的通信槽道内，上覆水泥盖板保护，如图2-1～图2-3。
图2-1 隧道内的槽道图2-2 桥梁上的槽道图2-3槽道剖面由于槽道空间有限，且往往强电、弱电、多运营商共用同一槽道，因此光缆的防火要求就显得极为重要，应采用阻燃型通信光缆。
此外，根据近年高铁光缆实际应用案例，槽道盖板意外断裂、老鼠啃咬造成的光缆机械伤害较多，且高铁光缆的抢修极其困难，因此应采用抗压能力较强的光缆。
在光缆结构上，可选择中心束管式光缆或骨架式光缆，以较好地包容光纤；在光缆外护层方面，应采用钢丝铠装护层，以进一步加强光缆的抗侧压能力，如图2-4。
图2-4 外护层钢丝铠装的骨架式光缆结构图2.2 光缆的引入引出光缆抢修困难众多的隧道、桥梁形成了较多的封闭空间，再加上高速列车行驶时产生的巨大风压，使得高铁通信光缆的维修“窗口”变得很小。
光缆出故障时，施工人员仅有极短暂的抢修时间。
而且，对通信运营商来说，还将面临向铁路部门申请抢修时间，或委托铁路相关施工单位代维护等问题。
因此，一旦高铁移动通信光缆出故障，将无法及时抢修，在系统设计时应考虑快速恢复通信的预案，尽量减小通信系统的阻断时间、阻断区域，参见图2-3。
图2-3 高铁移动通信光缆阻断的影响区域隧道外RRU一般设置于高速铁路保护区外的山头上，隧道内RRU一般设置于隧道内的避险洞内，BBU一般设置于高铁沿线的运营商自有机房内，为了满足RRU-RRU及RRU-BBU的组网，光缆需要反复进出铁路保护区、隧道避险洞，这给光缆的布放、引入/引出都带来了较大的困难，参见图2-1、图2-2。
图2-1 隧道口铁路保护区外的RRU基站安装位置图2-2 隧道内避险洞的RRU基站安装位置2.3 光缆纤芯分配桥隧内的传输走廊有限高速铁路桥梁、隧道采用槽道的形式敷设线缆，其空间有限，且往往强、弱电供用同一槽道（参见图2-4～2-6）。
而且，在这有限的传输走廊内，将有高铁以及各运营商的众多光缆，这使得传输走廊更加拥挤，也使得光缆施工、维护甚至通信光缆的建设申请都变得较困难。
2.4 光缆接头的设置及配盘3 光缆系统设计方案3.1 光缆的引入/引出3.1.1 隧道外光缆的引出、预留、成端隧道外的RRU、BBU站点需要利用沿铁路槽道敷设的主干光缆接入，因此需要在隧道外选取光缆接续点，用于主干光缆的引入、引出。
光缆接续点的选择原则有：（1）有利于BBU和RRU光缆的引出。
（2）有利于引出光缆和分支光缆的保护。
（3）有利于将来引出光缆和分支光缆的日常维护。
（4）外部分支光缆有最好的路由。
同时，隧道外的光缆接续点应设置在铁道边的围栏外侧，以方便光缆施工时的对纤和将来的光缆抢修，具体如图3-1所示。
隧道外的光缆接续点应兼作熔纤分配点，采用四进四出光缆接头盒，至BBU、至隧道外RRU和铁路槽道内的光缆的纤芯分配均在此接头盒内进行。
隧道外RRU、BBU也应配置相应的ODU，将需要成端的纤芯引出至ODU成端，不需成端的纤芯在四进四出光缆接头盒内直熔，具体如图3-2所示。
图3-1 隧道外光缆的引入/引出方案图图3-2 隧道外光缆接续点的光纤分配示意图3.1.2 隧道避险洞内的光缆的引入、预留、成端隧道避险洞内的RUU站点需要有光缆接入，此光缆的引入、预留和成端有以下两种方式：（1）方式一－利用光缆接头盒配纤在避险洞的槽道内设置一个光缆接头盒，连接槽道内的主干光缆和至避险洞内RRU的分支光缆。
将主干光缆开“天窗”，需要成端至RRU的纤芯从光缆接头盒引出，通过分支光缆至避险洞内的ODU成端；不需成端的纤芯则在光缆接头盒内直熔，如图3-3所示：图3-3 隧道避险洞内光缆引入示意图（方式一）（2）方式二－利用ODU配纤利用避险洞内的壁挂式ODU配纤，主干光缆直接进入壁挂式ODU内，需要开至RRU的纤芯在ODU的终端盘成端，其余纤芯在壁挂式ODU的熔纤盘内熔接直通，如图3-4所示：图3-4 隧道避险洞内光缆引入示意图（方式二）方式二比方式一减少了一个光缆接头盒，从降低工程投资成本和提高光缆可靠性、光通路指标的角度上看，方式二比方式一更佳。
3.1.3 应急抢修光缆的布放策略当隧道外、或隧道内的铁路槽道内的主干光缆发生故障时，且通过常规的纤芯调配无法满足业务畅通时，可在铁道外部的两个光缆接续点之间临时敷设一条应急抢修光缆，通过在光缆接续点的纤芯调配，迅速将故障恢复，具体如图3-5所示：图3-5 应急抢修光缆布放示意图3.2 光缆的纤芯分配高速铁路移动通信网配套光缆的纤芯分配，除了保障基站业务开通外，还应尽量满足纤芯的灵活调度、纤芯备份保护、维护便利等要求，纤芯分配的主要原则如下：（1）应为每对主用纤芯设置至少一对备用纤芯，备用纤与主用纤应尽量在不同的光纤束管内。
（2）BBU-RRU或RRU-RRU的纤芯应直达，中间不能有跳纤点。
（3）在对主用纤芯设置至少一对备用纤芯后，应对其他不使用的纤芯进行成端，以增加备用纤的数量，应对突发障碍后的光纤调度，及时抢通光路。
（4）在BBU机房，应对BBU－RRU光缆的所有纤芯进行成端。
此外，在绘制纤芯分配图时应注意如下几点：（1）应同时将工程使用的主用纤芯、备用纤芯清晰无误的标注在图上。
（2）纤芯分配图上的RRU编号和铁路长度米标应与无线组网系统图一一对应，同时应特别注明光缆从铁路引出点的米标。
（3）当光缆从铁路引出时，应同时标注铁路槽道主干光缆的纤芯编号和至BBU或RRU分支光缆的纤芯编号。
具体光缆纤芯分配图如图3-6所示：图3-6光缆纤芯分配图实例3.3 光缆的配盘策略高铁沿线RRU基站、BBU节点众多，光缆从高铁槽道引入引出频繁，光纤分配也较复杂，因此高铁槽道主干光缆的配盘必须具有足够的预见性，避免反复隔断、接续，影响施工进度，也影响光通路指标。
高铁主干光缆的配盘策略主要遵循如下几条原则：3.3.1 先总体后细节光缆配盘应在光缆的引入/引出方案和纤芯分配方案之后进行，还应与各RRU、BBU站点的设置位置相吻合。
3.3.2 关键点要预留光缆应充分考虑光缆的预留，除按有关光缆线路工程规范设置预留长度之外，还应重点在隧道外光缆进出槽道的接续点、隧道内的RRU站点作适当预留。
3.3.3 隧道槽道内不设光缆接头盒高铁隧道有较多避险洞设置RRU，并在避险洞内配置壁挂式ODU。
为方便抢修及减少列车振动对光纤的影响，应尽量利用避险洞内的壁挂式ODU接续主干光缆，避免在隧道内的铁路槽道下设置光缆接头盒。
3.3.4 桥梁上少设光缆接头盒对于长度小于3公里的铁路桥梁，采用长盘长光缆，避免在桥梁上设置光缆接头盒，既减轻了桥梁振动对光通路的影响，也提高了维护条件；对于超过3公里长的长大桥梁，也应采用长盘长光缆，尽量减少桥梁上的光缆接头盒数量。
3.4 光缆的选型特点高铁沿线光缆以槽道、直埋为主要敷设方式，重点要防止因槽道盖板意外断裂造成的机械伤害和鼠咬伤害，且抢修较困难，因此应采用机械防护能力极强的光缆，建议选用双层钢丝铠装防护的直埋型光缆，如图3-8所示：图3-8 双层钢丝铠装光缆结构图3.5 高铁槽道内的光缆布放高铁槽道内的光缆安装参照管道光缆敷设的相关规范要求，此外还需注意如下几点：（1）当铁路槽道为电力、通信共用时，应在电力电缆与通信光缆间加绝缘板间隔。
（2）尽量利用隧道内的避险洞、铁路围栏外的光缆接续点余留光缆。
当光缆需要余留在槽道内时，余留光缆应盘成“O”型圈，并用扎线固定在铁路槽道内，必须有保护措施，“O”型圈的曲率半径应不小于光缆直径的20倍。
（3）槽道光缆的布放还应遵守铁路部门对槽道各槽位的功能区分，按专业、或按光缆产权单位，分门别类地在相应槽道中敷设光缆。
4 结束语传输系统设计方案4.1 传输组网方案4.1.1 BBU安装在运营商自有机房BBU节点需要传输系统提供通路。
对于大多数通信运营商而言，BBU一般安装于运营商自有机房，如模块局、接入网点、宏基站等，也即BBU的实际安装地点离铁道线较远，而与运营商现有的光缆系统融合。
因此，当BBU安装在运营商自有机房时，BBU应与运营商现有的传输网共同组网，即无线系统专网、光缆系统专网，而传输系统公网，如图4-1所示：图4-1 BBU传输组网图（BBU在运营商自有机房）在图4-1中，其通路组织方案为：（1）高铁专网BBU的电路，由公用的接入层传输网接入，上连至汇聚层传输网。
（2）再由汇聚层传输网分离出高铁专网的各个BBU电路，分别调度至高铁专网BSC。
由于BBU在运营商自有机房，光缆、配套设施齐全，因此此种模式便于通信运营商的快速组网，但对传输网的电路调度能力有一定的要求，且高铁专网BBU 的电路也较为离散。
4.1.2 BBU安装在铁路机房另一种模式为BBU安装在铁路机房，如火车站站房、隧道电房、铁道信号机房等，此类机房就分布于铁道沿线，可直接利用高铁槽道的主干光缆组网。
因此，当BBU安装在铁路机房时，BBU与BBU之间可单独构建接入层传输网，即无线系统专网、光缆系统专网，而传输系统也专网，如图4-2所示：图4-2 BBU传输组网图（BBU在铁路机房）在图4-2中，其通路组织方案为：（1）高铁专网BBU的电路由专用的接入层传输网接入，以整体的形式上连至运营商的汇聚层传输网。
