模具设计与制造期末复习题
模具设计与制造考试复习资料(含答案)
复习题一、填空1、冲裁断面由圆角带、光亮带、断裂带、毛刺组成。
2、拉深系数的表达式为ｍ＝d/D（拉深直径/毛坯直径）。
3、拉深变形的主要失效形式为起皱和破裂。
4、拉深时拉深件不能一次拉深成形的条件是m≤m1（拉深件的拉深系数m小于等于第一次极限拉深系数m1）。
、冲裁过程中材料的利用率η＝F/F0*100%（= F/AB*100% ）。
6、冲裁主要包括落料和冲孔。
7、在模具中导柱与导套为间隙（H7/h6或H6/h5的小间隙）配合，导套与上模板为过盈（H7/r6的过盈）配合。
8、弯曲可分为自由弯曲和校正弯曲两大类。
9、极限拉深系数就是使拉深件不拉裂的最小拉深系数。
10、冲裁力是对板料的压力。
（冲裁时所需要的压力叫做冲裁力）11、弯曲时，零件尺寸标注在内侧时凸凹模尺寸计算以凸模为基准。
12、在JB23－63型压力机的型号中，63表示压力机的公称压力，即630KN 。
13、圆筒形工件拉深时的危险断面在筒壁与桶底圆角相切稍靠上的位置处。
14、弯曲时，零件尺寸标注在外侧，凸凹模尺寸计算以凹模为基准。
15、设计冲孔模时以凸模为基准，间隙取在凹模上。
16、冷冲压工艺有两大类，一类是分离工序，另一类是成形工序。
17、冲裁的变形过程主要包括弹性变形阶段、塑性变形阶段、断裂阶段三阶段。
18、下模板与导柱的配合为过盈配合，导柱与导套的配合为间隙配合。
19、冲裁时废料有工艺废料和结构废料两大类。
20、拉深工序中的退火主要是为了使材料塑性降低，硬度提高。
21、塑料模按型腔数目分类，可以分为单型腔模具﹑多型腔模具。
22、分型面选择时为便于侧分型和抽芯，若塑件有侧孔或侧凹时，宜将侧芯设置在垂直开模方向上。
23、为了保证塑件质量，分型面选择时，对有同轴度要求的塑件，将有同轴度要求的部分设在同一模板内。
24、当塑料大型﹑精度要求高﹑深型腔﹑薄壁及非对称塑件时，会产生大的侧压力，不仅用导柱导向机构，还需增设锥面导向和定位。
25、注射机的锁模力必须大于型腔内熔体压力与塑件及浇注系统在分型面上的投影面积之和的乘积。
模具设计与制造期末复习题
模具设计与制造期末复习题一、选择题1.模具设计是指（）。
–[ ] A. 模具的具体形状和尺寸–[ ] B. 模具的构造和结构–[ ] C. 模具的生产工艺–[ ] D. 模具的材料选择2.模具的种类主要分为（）。
–[ ] A. 金属模具和非金属模具–[ ] B. 冷模具和热模具–[ ] C. 单腔模具和多腔模具–[ ] D. 塑料模具和橡胶模具3.模具的结构主要包括（）。
–[ ] A. 上模、下模和侧模–[ ] B. 凸模、凹模和分模–[ ] C. 压模、拉模和冲模–[ ] D. 顶出器、导柱和导套4.模具的设计应考虑的因素包括（）。
–[ ] A. 零件形状和尺寸–[ ] B. 材料特性和工艺要求–[ ] C. 加工难度和成本控制–[ ] D. 所有上述选项5.模具的加工方式主要包括（）。
–[ ] A. 铣削、车削和钳工–[ ] B. 加工中心和数控机床–[ ] C. 线切割、电火花和磨削–[ ] D. 压铸、注塑和挤出二、填空题1.模具设计中的设计要点主要包括材料的选择、结构的设计和（）。
2.在模具设计中，一般采用三维设计软件进行设计和模拟，常用的软件有（）。
3.模具的制造工艺通常包括（）和组装。
4.模具的种类较多，常见的有冲压模具、注塑模具和（）模具。
5.模具加工中常用的方法有（）和数控机床加工。
三、简答题1.简述模具设计中的几种常见结构形式。
答：常见的模具结构形式包括上模和下模、凸模和凹模、分模和合模。
上模和下模是模具常见的主要构件，在模具封闭状态下，两者之间形成了零件的腔室。
凸模和凹模是模具中常见的一对模具部件，通过凸模和凹模的配合来实现零件的形状。
分模和合模是指模具的分开和合拢操作，用于取出成型零件或放入工件。
2.模具设计中的材料选择有哪些考虑因素？答：模具的材料选择需要考虑多个因素，包括零件的材料特性、工艺要求、加工难度和成本控制。
零件的材料特性包括硬度、耐磨性、导热性等，需要选择与之匹配的模具材料。

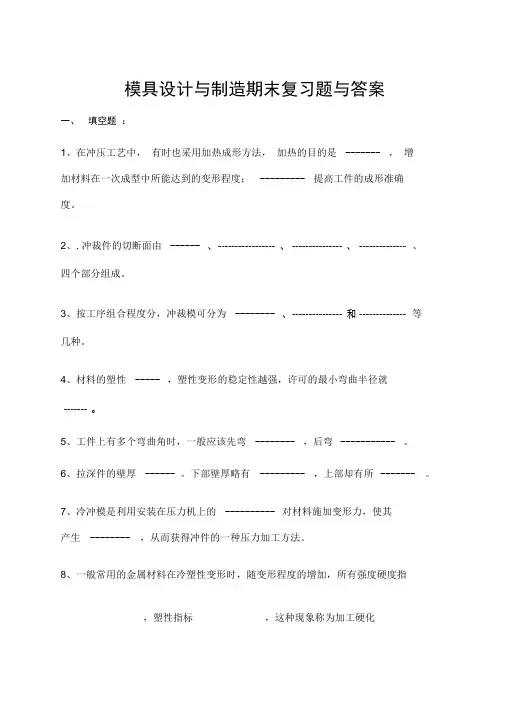

模具设计与制造复习题与答案
模具设计与制造期末复习题与答案一、填空题：1、在冲压工艺中.有时也采用加热成形方法.加热的目的是 ----------- . 增加材料在一次成型中所能达到的变形程度；-----------提高工件的成形准确度。
2、.冲裁件的切断面由 ----------、-------------、---------、------------、四个部分组成。
3、按工序组合程度分.冲裁模可分为----------、-----------和---------等几种。
4、材料的塑性---------.塑性变形的稳定性越强.许可的最小弯曲半径就---------。
5、工件上有多个弯曲角时.一般应该先弯---------- .后弯 ----------- 。
6、拉深件的壁厚 ----------。
下部壁厚略有-----------.上部却有所-------。
7、冷冲模是利用安装在压力机上的-------------- 对材料施加变形力.使其产生--------------- .从而获得冲件的一种压力加工方法。
8、一般常用的金属材料在冷塑性变形时.随变形程度的增加.所有强度硬度指标------------ .塑性指标------------.这种现象称为加工硬化。
9、在弯曲变形区内.内层纤维切向--------------.外层纤维切向受--------------。
10、对于弯曲件上位于变形区或靠近变形区的孔或孔与基准面相对位置要求较高时.必须先--------------.后----------------。
11、拉深系数是表示拉深后圆筒形件的----------------与拉深前毛坯（或半成品）的直径之比.用式---------------表达。
12、最小相对弯曲半径是指在保证毛坯弯曲时外表面不发生开裂的条件下.弯曲件内表面能够弯成的----------------与----------------的比值.用rmin/t来表示。
《工业模具设计与制造》期末考试试题一及答案
《工业模具设计与制造》期末考试试题及答案（考试时间：120分钟）（考试形式：闭卷）题号一二三四五总分题分50 10 20 10 10得分一、填空题（每空2分，共50分）1、冲模是利用压力机对金属或非金属材料加压，使其产生________而得到所需要冲件的工艺装备2、冲裁件的切断面由______、_______、______-、________四个部分组成。
3、排样的方法，按有无废料的情况可分为______排样、_______排样和______排样。
4、在弯曲变形区内，内层纤维切向_______应变，外层纤维切向受_______应变，而中性层_________。
5、冲压件的尺寸稳定，互换性好，是因为其尺寸公差由_____来保证。
6、在弯曲变形区内，内层纤维切向______应变，外层纤维切向受________应变，而中性层则保持不变。
7、塑料一般是由_____和______组成8、浇口的类型可分________、_________、________、_______、________、护耳浇口六类。
9、塑件的设计应使_______尽可能简单，以便于注塑模的制造及塑件成型。
10、注射模的一次脱模机构主要有________、_______、_______和联合式等四种形式。
二、判断题（每小题1分，共10分；正确的划√，错误的划×）1、冲裁间隙过大时，断面将出现二次光亮带。
( )2、在压力机的一次行程中完成两道或两道以上冲孔（或落料）的冲模称为复合模。
（）3、窄板弯曲时的应力状态是平面的，而宽板弯曲时的应力状态则是立体的。
（）4、采用压边装置或在模具上安装定位销，可解决毛坯在弯曲中的偏移问题。
（）5、采用压边装置或在模具上安装定位销，可解决毛坯在弯曲中的偏移问题。
（）6、加强筋的侧壁必须有足够的斜度，筋的根部应呈圆弧过渡。
（）7、成型零件的磨损是因熔体充模时的冲刷及脱模时塑件与成型零件的摩擦所致。
模具设计与制造复习题与答案
）
2、 材 料 的 塑 性 是 物 质 一 种 不 变 的 性 质o
（）
4、物体受三向等拉应力时，坯料不会产生任何塑性变形。
（
5、模具沿封闭的轮廓线冲切板料，冲下的部分是工件的冲裁工艺叫落料。
6、采用斜刃冲裁时，为了保证工件平整，落料时凸模应作成平刃，而将凹模作
）
7、 拉 深 变 形 属 于 伸 长 类 变 形 。
。
5、工件上有多个弯曲角时，一般应该先弯，后弯。
6、拉深件的壁厚。下部壁厚略有，上部却有所。
7、冷冲模是利用安装在压力机上的对材料施加变形力，使其
产生，从而获得冲件的一种压力加工方法。
8、一般常用的金属材料在冷塑性变形时，随变形程度的增加，所有强度硬度指
10、对于弯曲件上位于变形区或靠近变形区的孔或孔与基准面相对位置要求较
A.落料B.冲孔C.切断D.剖切
11.当作用于毛坯变形区内的拉应力的绝对值最大时，在这个方向上的变形一 定【 】
A.热变形B．压缩变形C．拉压变形D．伸长变形
12． 设计冲孔模时，设计基准应选择 【 】
A.凸模B凹模固定板C．凹模D．凸凹模13．弯曲变形区的板料的内区（靠凸模一侧），纵向纤维变形后 【 】
（）
20、对配做的凸、凹模，其零件图上无需标注尺寸和公差，只需说明配做间隙
值
三、单项选择题：
1.模具沿封闭的轮廓线冲切板料，冲下的部分是工件的冲裁工艺叫【
A. 落料B.冲孔C.切断D.剖切
3. 在冲压过程中，需要最小变形力区是个相对的弱区，材料变形时,
区为【】
A.已变形区B.强区C.传力区D.弱区
4.设计落料模时，设计基准应选【】
缘变形区材料发生了塑性变形，并不断被拉入凹模内形成筒形拉深件。

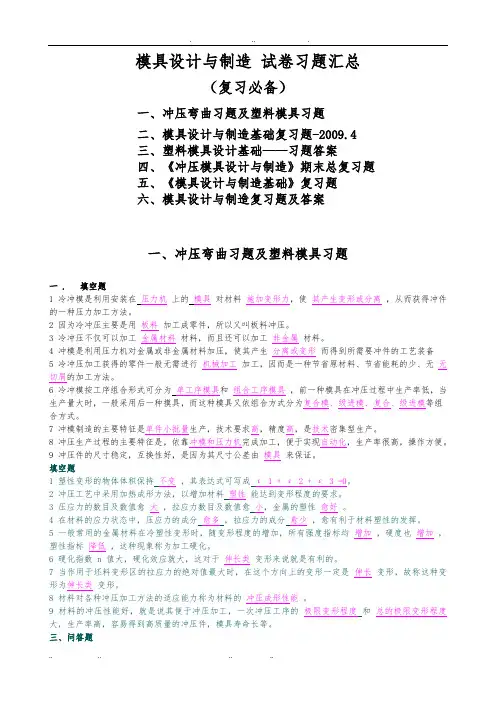

模具设计与制造试卷复习题
模具设计与制造试卷习题汇总（复习必备）一、冲压弯曲习题及塑料模具习题二、模具设计与制造基础复习题-2009.4三、塑料模具设计基础——习题答案四、《冲压模具设计与制造》期末总复习题五、《模具设计与制造基础》复习题六、模具设计与制造复习题及答案一、冲压弯曲习题及塑料模具习题一 . 填空题1 冷冲模是利用安装在压力机上的模具对材料施加变形力，使其产生变形或分离，从而获得冲件的一种压力加工方法。
2 因为冷冲压主要是用板料加工成零件，所以又叫板料冲压。
3 冷冲压不仅可以加工金属材料材料，而且还可以加工非金属材料。
4 冲模是利用压力机对金属或非金属材料加压，使其产生分离或变形而得到所需要冲件的工艺装备5 冷冲压加工获得的零件一般无需进行机械加工加工，因而是一种节省原材料、节省能耗的少、无无切屑的加工方法。
6 冷冲模按工序组合形式可分为单工序模具和组合工序模具，前一种模具在冲压过程中生产率低，当生产量大时，一般采用后一种摸具，而这种模具又依组合方式分为复合模、级进模、复合、级进模等组合方式。
7 冲模制造的主要特征是单件小批量生产，技术要求高，精度高，是技术密集型生产。
8 冲压生产过程的主要特征是，依靠冲模和压力机完成加工，便于实现自动化，生产率很高，操作方便。
9 冲压件的尺寸稳定，互换性好，是因为其尺寸公差由模具来保证。
填空题1 塑性变形的物体体积保持不变，其表达式可写成ε 1 + ε2 + ε3 =0。
2 冲压工艺中采用加热成形方法，以增加材料塑性能达到变形程度的要求。
3 压应力的数目及数值愈大，拉应力数目及数值愈小，金属的塑性愈好。
4 在材料的应力状态中，压应力的成分愈多，拉应力的成分愈少，愈有利于材料塑性的发挥。
5 一般常用的金属材料在冷塑性变形时，随变形程度的增加，所有强度指标均增加，硬度也增加，塑性指标降低，这种现象称为加工硬化。
6 硬化指数 n 值大，硬化效应就大，这对于伸长类变形来说就是有利的。
模具设计与制作期末考试试题及答案
模具设计与制作期末考试试题及答案一、单项选择题（第1题~第30题。
选择一个正确答案，将相应的字母填入题内的括号中。
每题2分，满分60分）1.下列孔加工方法中，属于定尺寸刀具法的是 O oA.钻孔（正确答案）B.车孔C.■孔D.磨孔2.调质的主要作用是改善工件材料的力学物理性质，故一般安排在（）进行。
A.粗加工之前8.粗加工之后和精加工之前（正确答案）C.精加工之后D.任意时间3.车床出厂检验标准中规定导轨只允许中凸，主要是考虑（）oA.导轨工作时的受力变形B.导轨工作时的热变形C.导轨磨损（正确答案）D.机床安装误差4.刀具磨损过程一般不包括（）阶段。
A.初期磨损B.正常磨损C.非正常磨损（正确答案）D.迅速磨损5.有色金属外圆精加工适合采用（）A.磨削B.车削（正确答案）C.铳削D.像削6.毛坯误差复映所引起的加工误差属于（）oA.变值系统误差B.常值系统误差C.随机误差（正确答案）D.形位误差7.车刀刀尖高于工件旋转中心时，刀具的工作角度（）A.前角增大,后角减小（正确答案）B.前角减小、后角增大C.前角、后角都增大D.前角、后角都减小8.在主剖面（正交平面）内标注的角度有（）A.前角和后角（正确答案）B.主偏角和副偏角C.刃倾角D.工作角度9.定位基准是指（）oA.机床上的某些点、线、面B.夹具上的某些点、线、面C.工件上的某些点、线、面（正确答案）D.刀具上的某些点、线、面10.采用键模法加工箱体孔系,其加工精度主要取决于（）A.机床主轴回转精度B.机床导轨的直线度C.键模的精度（正确答案）D.机床导轨的平面度11.普通车床的传动系统中,属于内联系传动链的是A.主运动传动链B.机动进给传动链C.车螺纹传动链（正确答案）D.快速进给传动链12.车床在加工螺纹时,要求严格保证（）A.主轴每转一周，刀架纵向移动一个螺距B.主轴每转一周，刀架纵向移动一个导程（正确答案）C.主轴每转一周，刀架纵向移动一个进给量D.主轴每转一周，刀架横向移动一个进给量13.一般情况下双联齿轮只能在（）上加工。
《模具设计与制造》期末试考试题1带答案
期末试题1一、填空题（20分，每空1分）1.模具设计有两个基本条件，即和。
2.冲压加工工序主要分为和两大类。
3.影响材料塑性的主要因素是、和。
4.冲裁的变形过程一般分为、和三个阶段。
5.拉深的主要工艺性问题是拉深过程中产生的和。
6.外缘翻边按变形的性质，可以分为和。
7.注射模中的分流道是与之间的进料通道。
8.压铸模浇注系统按金属液导入方向，可以分为和。
9.车削运动通常分为和两种。
二、判断题（10分，每题1分）1.金属材料的晶粒大小对塑性影响也很大，晶粒大，塑性好，变形时不易破裂。
（）2.冲压模具的导柱和导套大都使用高碳钢制造。
（）3.弯曲的回弹量与材料的屈服强度σs成反比，与弹性模量E成正比。
（）4.毛坯相对厚度越小，拉深过程中越容易引起起皱。
（）5.硬化指数值大的材料可以获得较大的胀形深度。
（）6.热塑性塑料与热固性塑科相比，其具有较大收缩率。
（）7.材料的塑性越好，最小相对弯曲半径越大。
（）8.充型时间越短越容易得到高质量的薄壁和长流程的铸件。
（）9.表面处理后的模具，其力学性能会发生很大变化。
（）10.电火花线切割时，当其他的电参数不变的情况下，增大脉冲宽度能减小工件表面粗糙度。
（）三、选择题（16分，每题2分）1.平板类坯料胀形时变形区的应力为（）。
A、径向拉应力和切向拉应力B、径向拉应力和切向压应力C、径向压应力和切向拉应力D、径向压应力和切向压应力2.对于热敏性塑料，最小注射量应不小于注射机额定注射量的（）。
A、10％B、20％C、50％D、80％3.压铸过程中，金属熔体从冲头向前快速运动，高速通过内浇口直至充满型腔，此时熔体流动速度称为（）。
A、冲头速度B、充型速度C、冲头空压射速度D、熔体速度4.模具加工中最传统的加工方法是（）。
A、数控加工B、塑性加工C、铸造加工D、机械加工5.将钢件加热到相变温度以上，保温一定时间后在冷却介质中快速冷却的热处理工艺称为（）。
A、退火B、正火C、淬火D、回火6.一般地，模具设计和制造时，型芯尺寸先取（）值，型腔尺寸先取（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模具设计与制造期末复习题一、填空题1、设计冲裁模时确定凸凹模刃口尺寸的主要依据是：落料件的大端尺寸等于，冲孔件的小端尺寸等于。
2、与合模导柱配合的导向孔必需，防止合模时不克不及排出起反压作用，并可去除导向孔内的杂质。
3、冲裁件按工序组合程度为、、。
4、为了取出成型好的塑料制件和浇注系统凝料，必需将模具分开，分开模具的面称为。
5、普通冲裁件的断面一般有以下四个特征区，即、、、。
6、设计冲裁模时，取合理的大间隙有利于；取合理的小间隙有利于。
7、打针成型最重要的工艺条件、、。
8、成型零件是指模具中直接成型塑料制件的零件，主要由、、、、组成。
９、普通浇注系统是、、、组成。
10、斜导柱安装倾角α的取值范围。
11、模具零件按用途分、。
12、塑料制件壁厚相差较大时，收缩不均匀，在塑料制件内部发生并发生、、，甚至等缺陷。
13、常用的简单脱模机构的底子类型有、和。
14、按照模具制造精度高于冲裁件精度级的精度制造模具。
15、浇口位置应设置在塑料熔体进入型腔时最小的部位。
16、凸凹模刃口的加工方法可分为、。
17、在级进模中控制条料送进步距的常用是、、。
答案：1、凹模刃口尺寸，凸模刃口尺寸2、开通，空气3、单工序模，复合模，级进模4、分型面5、圆角带，光亮带，断裂带，毛刺6、耽误模具寿命，提高冲压件质量7、时间，压力，温度8、表里外表，凹模，型芯，成形杆，成型环，镶拼件9、主流到，分流道，浇口，冷料穴10、15°-25°11、塑料模，金属模12、内应力，缩孔，凹陷，翘曲，开裂13、推杆脱模，推管脱模，推件板脱模14、3-415、冲模阻力16、别离加工，配合加工17、挡料销、导正销，侧刃二、选择题1、假设塑料制件用点浇口进浇，可选择的打针成型模具成型。
A、单分型面模具B、活动镶件模具C、三板式模具2、冲裁间隙对冲裁件的尺寸精度有必然的影响。
A、假设间隙过大，那么落料件的尺寸小于凹模尺寸；冲孔件的尺寸大于凸模尺寸。
B、假设间隙过大，那么落料件的尺寸大于凹模尺寸；冲孔件的尺寸会大于凸模尺寸。
C、假设间隙过小，那么落料件的尺寸小于凹模尺寸；冲孔件的尺寸会小于凸模尺寸。
D、假设间隙过小，那么落料件的尺寸小于凹模尺寸；冲孔件的尺寸会小于凸模尺寸。
３、塑料制件上采用圆角过渡，对应模具也也必需采用圆角，这样做的目的是。
Ａ、减少应力集中Ｂ、改善溶体的流动性Ｃ、便于脱模Ｄ、以上全是4、模具的闭合高度是。
A、压力机闭合高度。
B、模具在最低工作位置时，模具的上、下模座之间的距离。
C、模具在最低工作位置时，模具的凸、凹模之间的距离。
D、模具在最低工作位置时，模具上模座的上外表于下模座下外表之间的距离。
5、假设打针机的喷嘴口径是4mm，那么浇口套内主流道小端口径为。
A、3mmB、4mmC、5mm６、以下哪种情况不是模具冷却的目的〔〕Ａ、防止塑料脱模时变形Ｂ、缩短成型周期Ｃ、包管塑料件质量Ｄ、防止飞翅7、设有脱模斜度的塑料制件内孔成型后，测量孔径是否合格的尺寸是。
A、孔的小端直径B、孔的大端直径C、孔的平均直径8、冲裁模试冲时，呈现剪切面的光亮带太宽，甚至呈现二次光亮带及毛刺，其主要原因是。
A. 冲裁间隙太小B. 冲裁间隙太大C. 冲裁间隙不均匀D. 刃口不锋利9、在多腔模中，为使各型腔进料均匀、塑料制件的尺寸、精度底子一致，分流道安插形式为。
A、非平衡式安插B、平衡式安插C、平衡式、非平衡式安插联合使用10、采用拼块布局的凸凹模有不少长处，但长处不成立。
A、可以提高模具的寿命和模具的制造精度B、可以简化模具布局，使模具装配便利C、可以节约贵重的模具材料D、便于凸凹模的加工与补缀11、模具制造中影响塑料制件外表粗拙的主要因素是〔〕。
A、塑料材料的性能B、成型零件的外表粗拙度C、成型工艺条件12、模具的闭合高度是〔〕。
Ａ.压力机闭合高度。
B.模具在最低工作位置时，模具的上、下模座之间的距离。
C.模具在最低工作位置时，模具的凸、凹模之间的距离。
D.模具在最低工作位置时，模具上模座的上外表于下模座下外表之间的距离。
12、假设打针机的喷嘴口径是4mm，那么浇口套内主流道小端口径为〔〕。
A、3mmB、4mmC、5mm14、复合模和级进模比较，那么〔〕A、复合模的出产效率比较高B、复合模的安然性能比较高C、复合模冲裁精度比较高D、复合模冲裁的工件的形状不受限制答案：1、C2、A3、D4、D5、C6、D7、A8、A9、B 10、B 11、B 12 、D 13、A 14、C三、判断题〔每题1分，共 10分〕〔〕1、板料越薄，材料塑性越好，合理的冲裁间隙越小。
〔〕2、热固性塑料与热塑性塑料的区别在于前者不克不及重复使用，尔后者可以重复使用。
〔〕3、冲裁模中凸模、凹模的间隙小于导柱、导套的间隙。
〔〕4、在设计塑料制件时，应尽量防止侧凹或侧孔。
〔〕5、滚珠导柱导套导向精度高，运动平稳，使用寿命长。
〔〕6、成型任何塑料的塑料成品，分流道外表越光越好，以降低熔体的充模阻力。
〔〕7、导柱一般装于上模座，导套一般装于下模座。
〔〕8、为防止顶出力集中而使塑料制件顶出时损坏、变形，顶杆的数量越多越好。
〔〕9、使滑块能正常工作的滑块定位装置的作用是：打针时，锁定滑块以保持侧型芯在模具中的成型位置。
〔〕10、抽芯力是指塑料制件冷却收缩包紧侧型芯而发生的抽芯阻力。
〔〕11、分型面的选择应尽量使塑料制件留在动模一边。
〔〕12、凸凹模就是落料冲孔复合模中把冲孔凸模和落料凹模做成一体的工作零件。
〔〕13、在设计塑料制件时，应尽量防止侧凹或侧孔。
〔〕14、成型任何塑料的塑料成品，分流道外表越光越好，以降低熔体的充模阻力。
〔〕15、同一塑料制件壁厚应尽量均匀一致。
答案：1、V2、V3、X4、V5、V6、X 7 、X 8、X 9、X 10、X11、v 12、X 13、V 14、X 15、V四、综合题〔〕一〕、阅读如下列图典型冲裁模具图，答复以下问题1、.写出以下序号零件名称2. 4.9. 10.11. 1213. 14. 15.(2). 用〞|〞符号在图上标出分型面，该模具是分型面模具，又称板模。
〔４分〕(3).该模具采用何种卸料方式？(4).图中10这个零件在模具中起的作用是什么(5).浇注系统的作用是什么？(6).本模具中浇口的类型是什么类型？(7).模具中图11这个零件的设置要求是什么？〔二〕、阅读如下列图典型冲裁模具图，答复以下问题。
（1）写出图中以下序号的零件名称4、 6、 7、 8、 9、10、 12、 16、 17、 19、〔2〕说明该模具是何种类型的模具？〔3〕、在俯视图中标出送料标的目的。
〔4〕、该模具采用何种卸料方式？〔5〕、该模具冲压时，工件如何卸下？卸下工件的力来自于何方？〔6〕该模具适用于冲压什么样的零件？(三)阅读如下列图模具图，说明以下问题(1).写出以下序号模具零件名称1. 2.3. 4.5. 6.(2).假设图中件壁厚为3mm、请问抽心距应是范围.(3).斜销有何作用斜销安装倾角α是多少.(4).楔紧块有何作用楔紧块斜角α/ 如何确定？(5).此模具的浇口属于浇口。
(6).画出图中分型面的位置.(7).请标出图中复位杆〔画出引线写上名称〕在小型模具中它起和作用.(８).简述模具中导向机构作用是什么？答案：〔一〕〔1〕、写出以下序号零件名称2、浇口套4定模板9 推板10拉料杆11 推杆12导柱13型芯14凹模15 冷却水道〔2〕、单，两板〔3〕、推杆脱模〔4〕开模后家将主流道和冷料穴凝料拉出浇口套〔5〕将由打针机喷嘴而来的塑料溶体引入模具型腔〔6〕直浇口〔7〕1设在脱模阻力最大处2、设在要求被推出位置刚性、强度好的部位3、推杆在制件允许的情况下截面尽可能大4、顺利脱模的前提下数量越少越好〔二〕〔1〕4、固定板6凸凹模7活动导料销8卸料板9落料凹模10 推件块12冲孔凸模16推销17推板19打料杆〔2〕落料冲孔复合模〔3〕在俯视图上标出送料标的目的〔4〕弹压卸料〔5〕工件可以通过推杆、推板、推销推件块推开工件从凸凹模中卸下，推件力来自压力机〔6〕冲裁薄料，批量大，孔和外形相对位置精度较高的工件。
〔三〕〔1〕、1侧型芯2滑块3斜销4工件 5 推杆 6 型芯〔2〕壁厚+〔2-3〕mm〔3〕开模时开模力通过斜销作用于滑块，迫使滑块在动模板的导槽内向左运动，完成抽芯动作。
安装倾角为α=15°—20°αMAX≤30°〔4〕在成型时由于侧型芯受到成型压力的作用而使滑块发生位移，因此用楔紧块来包管滑块的成型位置楔紧块斜角α’=α+〔2°-3°〕(5)直浇口(6)(7)在小型模具中它起导向和复位作用(8).答1、导向作用2、定位作用3、承受必然得侧向压力4、承受推件板的重量。
