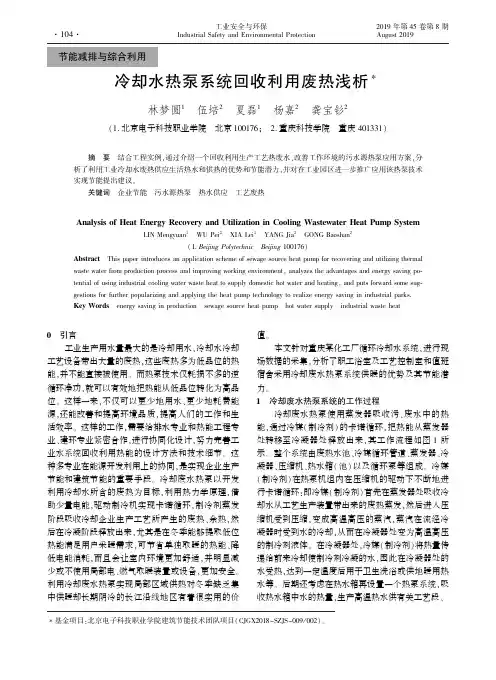

冷却水热泵系统回收利用废热浅析
节能减排与综合利用冷却水热泵系统回收利用废热浅析∗林梦圆1㊀伍培2㊀夏磊1㊀杨嘉2㊀龚宝钐2(1.北京电子科技职业学院㊀北京100176;㊀2.重庆科技学院㊀重庆401331)㊀㊀摘㊀要㊀结合工程实例,通过介绍一个回收利用生产工艺热废水㊁改善工作环境的污水源热泵应用方案,分析了利用工业冷却水废热供应生活热水和供热的优势和节能潜力,并对在工业园区进一步推广应用该热泵技术实现节能提出建议㊂㊀㊀关键词㊀企业节能㊀污水源热泵㊀热水供应㊀工艺废热Analysis of Heat Energy Recovery and Utilization in Cooling Wastewater Heat Pump SystemLIN Mengyuan 1㊀WU Pei 2㊀XIA Lei 1㊀YANG Jia 2㊀GONG Baoshan 2(1.Beijing Polytechnic ㊀Beijing 100176)Abstract ㊀This paper introduces an application scheme of sewage source heat pump for recovering and utilizing thermal waste water from production process and improving working environment,analyzes the advantages and energy saving po-tential of using industrial cooling water waste heat to supply domestic hot water and heating,and puts forward some sug-gestions for further popularizing and applying the heat pump technology to realize energy saving in industrial parks.Key Words ㊀energy saving in production㊀sewage source heat pump㊀hot water supply㊀industrial waste heat0㊀引言工业生产用水量最大的是冷却用水,冷却水冷却工艺设备带出大量的废热,这些废热多为低品位的热能,并不能直接被使用㊂而热泵技术仅耗损不多的逆循环净功,就可以有效地把热能从低品位转化为高品位㊂这样一来,不仅可以更少地用水㊁更少地耗费能源,还能改善和提高环境品质,提高人们的工作和生活效率㊂这样的工作,需要给排水专业和热能工程专业㊁建环专业紧密合作,进行协同化设计,努力完善工业水系统回收利用热能的设计方法和技术细节㊂这种多专业在能源开发利用上的协同,是实现企业生产节能和建筑节能的重要手段㊂冷却废水热泵以开发利用冷却水所含的废热为目标,利用热力学原理,借助少量电能,驱动制冷机实现卡诺循环,制冷剂蒸发阶段吸收冷却企业生产工艺所产生的废热㊁余热,然后在冷凝阶段释放出来,尤其是在冬季能够提取低位热能满足用户采暖需求,可节省单独取暖的热能㊁降低电能消耗,而且会让室内环境更加舒适,并明显减少或不使用局部电㊁燃气取暖装置或设备,更加安全㊂利用冷却废水热泵实现局部区域供热对冬季缺乏集中供暖却长期阴冷的长江沿线地区有着很实用的价值㊂本文针对重庆某化工厂循环冷却水系统,进行现场数据的采集,分析了职工浴室及工艺控制室和值班宿舍采用冷却废水热泵系统供暖的优势及其节能潜力㊂1㊀冷却废水热泵系统的工作过程冷却废水热泵使用蒸发器吸收污㊁废水中的热能,通过冷媒(制冷剂)的卡诺循环,把热能从蒸发器处转移至冷凝器处释放出来,其工作流程如图1所示㊂整个系统由废热水池㊁冷媒循环管道㊁蒸发器㊁冷凝器㊁压缩机㊁热水箱(池)以及循环泵等组成㊂冷媒(制冷剂)在热泵机组内在压缩机的驱动下不断地进行卡诺循环:即冷媒(制冷剂)首先在蒸发器处吸收冷却水从工艺生产装置带出来的废热蒸发,然后进入压缩机受到压缩,变成高温高压的蒸汽,蒸汽在流经冷凝器时受到水的冷却,从而在冷凝器处变为高温高压的制冷剂液体㊂在冷凝器处,冷媒(制冷剂)将热量传递给前来冷却使制冷剂冷凝的水,因此在冷凝器处的水受热,达到一定温度后用于卫生洗浴或供地暖用热水等㊂后期还考虑在热水箱再设置一个热泵系统,吸收热水箱中水的热量,生产高温热水供有关工艺段㊁∗基金项目:北京电子科技职业学院建筑节能技术团队项目(CJGX2018-SZJS -009/002)㊂㊃401㊃㊀㊀㊀㊀㊀㊀㊀工业安全与环保㊀㊀㊀㊀Industrial Safety and Environmental Protection ㊀㊀㊀㊀㊀㊀㊀2019年第45卷第8期August 2019食堂等使用㊂通过这样的一个过程,只用少量电能,就把污㊁废水中的低位热能转化为高位热能而使其被直接利用[1]㊂图1㊀冷却废水热泵系统回收热能示意将冷却废水热泵系统应用于回收企业工业冷却水所携带的废热时,从理论上分析,整体效果也应该会比较好㊂因为在制热工况下,只要作为热源的冷却后废热水温度不变,但流量增大时,相当于增加了蒸发器处的传热系数,促使热泵机组的蒸发压力变大,制热量增大㊂当废热水流量稳定不变,但水温提高时,热泵机组蒸发压力也会增加,制热量和机组COP 都会相应变大㊂制热量增大之后,热水箱里的水的温升也会变快,更能迎合热水制取要求㊂因此,将稳定的有一定流量的冷却废热水作为系统的热源,非常有利于冷却废水热泵系统的运行工作,而且由于针对工业冷却水会进行水质稳定处理,防腐㊁灭菌㊁过滤等,水质可控,不容易出现普通污水源热泵系统在换热部分常见的腐蚀㊁结垢与堵塞问题㊂2㊀冷却工艺废热水的潜力某厂循环冷却水系统循环水水量为1200m3/h,在生产期间从生产工艺各蒸馏段带出余热,进水塔前的水温38~42ħ,经冷却塔冷却后水温≦32ħ㊂循环水泵房设有水泵吸水池一座,吸水池长宽为8mˑ5 m,池顶面标高1.5m,池底标高-1.00m㊂冷媒循环管路上的蒸发器置放在吸水池中,通过热泵系统回收热量,传热温差控制在5ħ以内㊂此处根据式(1),按照5ħ温差计算得到回收的热量Q为7000kJ/s,相当于860kg标准煤1h的发热量㊂因为从生产工艺设备带出余热的冷却废水温度较高,后期拟增加二次换热以制取高温热水,按5ħ温差进行计算是保守的,冷却废水的回收温差可达到10ħ,回收的热量可达到2ˑ7000=14000kJ/s㊂Q=cˑmˑәt(1)式中,c为水定压比热容,取4.2kJ/(kg㊃K);m为污水的质量流量,厂方提供的运行数据为1200t/h,即333.34kg/s;Δt为冷却废水的回收传热温差,取5ħ㊂根据以上数据,算得厂区生产工艺中央控制室和职工值班宿舍在冬季的供暖设计负荷为450kW㊂这部分回收的热量,除了满足三班倒上班职工的洗浴㊁卫生用热水外,还可以满足厂区工艺中央控制室和职工值班宿舍在寒冷天气时的取暖问题㊂3㊀常见热水制备方式的比较现通过能耗及能耗费用列表对照冷却废水热泵与空气源热泵热水系统㊁燃气锅炉㊁电热水锅炉㊁燃油锅炉生产热水系统之间的差异,观察利用冷却废水热泵回收企业生产废热的优势㊂冷却废水热泵本质上是一种污水源热泵,污水源热泵在有温度和流量稳定的条件下,系统综合平均能效比在5左右,取5,热效率计为500%[2-4];而采用空气源热泵加热水时,COP取值一般为3.5,则取热效率为350%;根据相关数据统计[5],天然气锅炉热效率一般取90%,电热水锅炉热效率一般取90%,而燃油锅炉的热效率较低,取70%㊂根据生活热水供应和热水地暖供应要求,生活的热水供水温度设定为50ħ[6],当地最冷月平均自来水温度为10ħ㊂为方便比较,先假设生产50ħ热水1000kg,计算将1t自来水水温平均升高40ħ,所需的热量为:Q=1000ˑ4.2ˑ1000ˑ40=1.68ˑ105kJ㊂每吨热水耗能源量M为M=QQ0ˑηˑm(2)每吨热水耗能费用N为N=nˑM(3)式中,Q0为某种被使用能源的燃烧值;η为系统的热效率;m为自来水质量;n为某种被使用能源的单价㊂根据上述计算式计算的结果,将不同供应热水形式的能源消耗量与耗能费用列入表1所示㊂从表1可以看出,在相同条件下,生产1000kg 的50ħ热水,冷却废水热泵系统所耗费用最小(6.54元),燃油锅炉系统耗费最高(46.35元),而在企业常见的直接用电加热水的费用仅次于燃油锅炉系统㊂空气源热泵系统所耗费用明显高于冷却废水热泵系统,而燃气锅炉耗费则比冷却废水热泵系统高出近一倍;用电加热水和使用燃油锅炉加热水的费用则明显高于污水源和空气源热泵系统㊂空气源热泵的能源利用率较其他供热方式相对高一点,但其制热效率很容易受到环境空气温度㊁湿度和风速的影响,蒸发器换热管(片)在低温高湿情况下容易结霜而导致机组制热效率和效果急剧下降[7]㊂相比之下,冷却废水热泵热水系统的热源侧凭借污水温度和流量的稳定, COP数值将会维持在一个较高的水平,节能效果在系统持续运行时,将会更加稳定突出㊂㊃501㊃表1㊀不同热水方式的费用比较指标冷却废水热泵空气源热泵燃气锅炉电加热燃油锅炉能源电电天然气电柴油(轻质)热值3600kJ/(kW㊃h)3600kJ/(kW㊃h)36000kJ/m33600kJ/(kW㊃h)38800kJ/kg 热效率/%500350909070能源价格0.7元/(kW㊃h)0.7元/(kW㊃h)2元/m30.7元/(kW㊃h)7.5元/kg 加热每吨水能耗9.34kW㊃h13.34kW㊃h 5.2m351.85kW㊃h 6.18kg 加热每吨水费用/元 6.549.3410.4036.3046.35年运行费用/元596788522894900331238422944㊀㊀企业生产需要三班倒连续运转,生活和洗浴热水的供应时间为365天㊂冷却废水热泵热水供应系统投入运行后,平均每天生产热水25m3,据此计算的各加热水方式全年运行费用见表1最末一行㊂从表1可以看出,在相同的运行时间下,冷却废水热泵的年运行费用明显少于空气源热泵,相当于燃气锅炉年运行费用的一半,约只有电热水锅炉的1/5~1/6㊂另外,从一次性投资看,这几种加热水的方式费用相当,但由于系统年运行费用的差异,冷却废水热泵较其他形式的加热水方式更节省费用,投资回收期更短且更有利于节能㊂使用污水源热泵系统常见的杂物堵塞㊁沉淀㊁腐蚀问题,由于工业冷却水仅受到热污染,在循环冷却废水热泵系统中基本不存在,因而在冷却循环水余热回收上推广应用污水源热泵技术不存在技术和管理上的阻碍㊂4㊀结论与分析(1)冷却废水热泵热水系统与空气源热泵热水系统㊁天然气锅炉系统㊁电锅炉加热㊁燃油锅炉系统加热水的方式相比,首先费用节省明显:在相同运行时间内,冷却废水热泵热水系统的耗能费用比燃气锅炉系统节省一半㊂其次,由于系统热水产量较大,在非寒冷季节冷却废水热泵热水系统还可供应工业园区集中浴室和食堂热水;回收冷却循环水的废热较其他方式相比,经济效益和环保效益显著㊂(2)石油化工类企业冷却废水温度较高,水量较大且稳定,水质较好易控制,决定了推广应用冷却废水热泵技术的良好基础㊂这种条件下的水源热泵系统COP值高,在工业园区有广阔的前景,可集中生产热水供应园区生产㊁生活所需,甚至外供,不仅能明显改善工作和生活环境的舒适程度,也能达到节能减排㊁提高经济效益的目的㊂(3)节能环保是一项需要整体协调的综合性工作,不能因为某种技术节能效果明显,就只关注其开发和应用㊂在采用污水源热泵回收利用水的余热㊁废热时,根据不同的电价区间辅以燃气冷热电三联供系统并联的三联供模式,有可能效果最好㊂不同专业能源系统间的协调㊁合作在一个大企业内部或工业园区有益于整体节能,根据各地的能源供应价格,协调冷热电三联供甚至更多类型的能源联供,可得到很好的节能效益,若在整个工业园区根据各个生产企业的实际情况,扩大装机容量,优化系统调度,会更节能㊂(4)在水系较发达或水余热㊁废热较多的工业园区,在设计上宜采用靠近供热(能)集中区域的分布式水源热泵系统,在建设上视当地情况灵活采用能源合同管理㊁BT㊁BOT㊁TOT㊁TBT和PPP等多种建设模式,能够在整体上取得更好的节能综合效益㊂参考文献[1]伍培,付祥钊,林真国,等.重庆地区污水源热泵系统的可行性分析与方案设想[J].给水排水,2007(5):174-181. [2]吴荣华,孙德兴.污水及地表水热泵技术与系统[M].北京:科学出版社,2015.[3]刘馨,尹泽开,梁传志,等.寒冷地区某绿色建筑污水源热泵供暖季实际应用效果研究[J].建筑科学,2018,34(8): 10-17.[4]贾欣,端木琳,舒海文.污水源热泵系统运行性能实测与节能潜力分析[J].制冷学报,2017,38(6):66-72.[5]张昌.热泵技术与应用[M].北京:机械工业出版社,2015.[6]伍培,李仕友.建筑给排水与消防工程[M].武汉:华中科技大学出版社,2017.[7]张毅,张冠敏,张莉莉,等.空气源热泵结霜机理及除霜/抑霜技术研究进展[J].制冷学报,2018,39(5):10-21,46.作者简介㊀林梦圆,男,1977年生,硕士,副教授,从事建筑节能方向的教学与科研工作㊂(收稿日期:2018-08-06)㊃601㊃。
工业冷却循环水系统的节能优化改进
工业冷却循环水系统的节能优化改进全文共四篇示例，供读者参考第一篇示例：工业冷却循环水系统的节能优化改进随着工业化进程的加快，工业生产对水资源的需求越来越大，其中冷却循环水系统作为工业生产中重要的一环，节能优化改进显得尤为重要。
冷却循环水系统在工业生产过程中起着冷却、传热、传质、保护设备和环境的作用，广泛应用于电力、冶金、化工、石油、制药、食品等行业。
传统的冷却循环水系统存在能耗高、水资源浪费、设备运行不稳定等问题，急需进行节能优化改进。
一、传统冷却循环水系统存在的问题1. 能耗高：传统的冷却循环水系统通常采用机械式冷却塔或者冷却器进行循环冷却，这些设备需要耗费大量的电能来维持稳定的运行，导致能耗较高。
2. 水资源浪费：传统冷却循环水系统中循环水需求大，使用大量的淡水和成本高昂的处理剂，导致资源浪费。
3. 设备运行不稳定：在传统冷却循环水系统中，由于水质的变化和管道堵塞，常导致设备运行不稳定，影响生产效率。
1. 优化设备结构：采用先进的冷却技术和设备，如采用高效节能的湿式冷却塔、换热器等，提高冷却效率，降低能耗。
2. 循环水处理：对循环水进行合理处理，采用水处理剂、水质在线监测技术等，保证冷却水质量稳定，延长设备使用寿命，减少设备维护成本。
3. 系统集成优化：通过智能化控制系统，实现冷却循环水系统的智能化管理和优化调节，减少不必要的能源浪费。
4. 冷却水回收利用：在冷却循环水系统中实施废水回收利用，将冷却水作为再生水资源，减少对淡水的需求，降低水资源浪费。
5. 能源再生利用：在循环冷却水系统中利用余热、余压等能源，如采用余热发电、余压发电等技术，实现能源的再生利用，提高能源利用效率。
1. 保护水资源：节能优化改进后的冷却循环水系统能够降低对淡水的需求，减少水资源的浪费。
2. 降低能耗成本：通过优化改进，能够降低冷却循环水系统的能耗，降低生产成本，提高企业的竞争力。
3. 减少环境污染：优化改进后的冷却循环水系统能够减少废水排放和能源消耗，减轻对环境的影响。

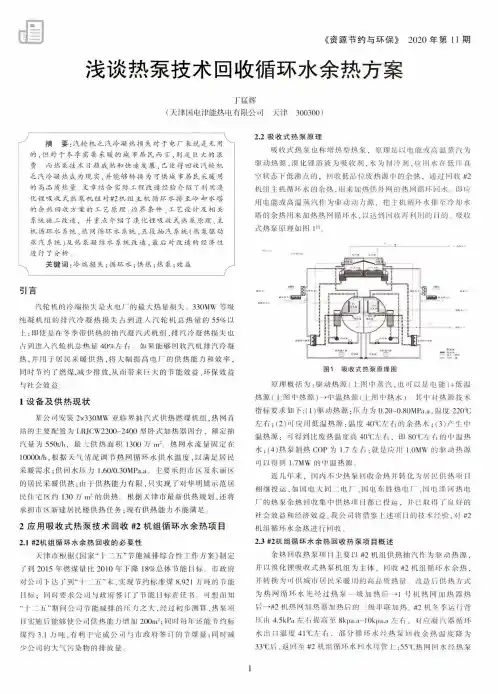

浅谈热泵技术回收循环水余热方案
浅谈热泵技术回收循环水余热方案丁猛辉(天津国电津能热电有限公司天津300300)摘要：汽轮机乏汽冷凝热损失对于电厂来说是无用^的，但对于冬季需要采暖的城市居民而言，则是巨大的浪费而热泵技术日趋成熟和快速发展，已使得回收汽轮机乏汽冷凝热成为现实，并能够转换为可供城市居民采暖用的高品质热量文章结合实际工程改造经验介绍了利用溴化锂吸收式热泵机组对#2机组主机循环水排至冷却水塔的余热回收方案的工艺原理、边界条件、工艺设计及相关系统施工改造，并重点介绍了溴化锂吸收式热泵原理、主机循环水系统、热网循环水系统、五段抽汽系统（热泵驱动蒸汽系统）及热泵凝结水系统改造，最后对改造的经济性进行了分析:，关键词：冷端损失；循环水；供热；热泵；效益引言汽轮机的冷端损失是火电厂的最大热量损失。
330MW等级 纯凝机组的排汽冷凝热损失占到进入汽轮机总热量的55%以上；即使是在冬季带供热的抽汽凝汽式机组，排汽冷凝热损失也占到进入汽轮机总热量40%左右。
如果能够回收汽机排汽冷凝热，并用于居民采暖供热，将大幅提高电厂的供热能力和效率，同时节约了燃煤.减少排放，从而带来巨大的节能效益、环保效益 与社会效益。
1设备及供热现状某公司安装2x330MW亚临界抽汽式供热燃煤机组，热网首 站的主要配置为LRJCW2200-2400型卧式加热器四台，额定抽 汽量为550t/h，最人供热面积1300万m2。
热网水流量固定在10000t/h，根据天气清况调节热网循环水供水温度，以满足居民 采暖需求；供回水压力1.60/0.30MPa.a主要承担市区及东丽区的居民采暖供热；由于供热能力有限，只实现了对华明镇示范居 民住宅区约130万1112的供热。
根据天津市最新供热规划，还将 承担市区新建居民楼供热任务；现有供热能力不能满足。
2应用吸收式热泵技术回收#2机组循环水余热项目2.1 #2机组循环水余热回收的必要性天津市根据《国家“十二五”节能减排综合性工作方案》制定 了到2015年燃煤量比2010年下降18%总体节能H标。
热泵回收电厂余热供暖的节能技术分析
介质中贮 存的能量加 以挖掘 ，通过传热工质循环系统 提高温度进行利用，而 整个热泵装置所消耗 的功仅为
输 出功 中的一小部分，因此 ，采用热泵技术可 以节约 大量高品位能源。 （ 热泵的性能分析 二）
热 泵 的 性 能 一 般 用 制 冷 系 数 （ Ｏ ） 来 评 价 。制 ＣＰ
冷系数的定义 为由低温物体传到高温 物体的热量 与所
关键 词 ： 泵 ； 环水 ； 热 回收 ；热 电联 产 ； 泵供 热技 术 ； 热 循 余 热 制冷 系数
中图分类 号 ： Ｍ６ １ Ｔ ２
ቤተ መጻሕፍቲ ባይዱ
文 献标 识码 ： Ａ
文章编 号 ： ０ ９ ２７ ２ １ ） １ ０４ — ３ １０ — ３ ４（ ０ １ ３ — １５ ０
随着 全球 工业化的发展 ， “ 节能 ”和 “ 环保 ” 日 益成为人类发展所关注 的焦点 。如何提 高我 国中小型
需的动力之比。通常热泵 的制冷系数为３ 左右，也 ～４ 就是说，热泵能够将 自身所需能量的３ 倍的热能从 ～４ 低温物体传送到高温物 体。因此 ，只要 电厂所在区域
位热 能含量 巨大 ，但是却只高于环境温度 Ｉ ＇ ＯＣ左右 ，
在实 际生产 中很难直接再利用 ，往往直接排放到环 境 中，不仅造成环境 的热污染 ，而且浪费能源 。如果能 将这 部分低温热 能回收利用 ，不仅解决 了热源供应不
角度而言是不经 济的。随着 南山新建宿舍小 区与学城 的建立，三年 内预计新增面积５ 万ｍ ，原有 的供暖管 Ｏ
道 已经满 负荷运 行，如果勉 强供暖 ，将会影响原供暖
住 户 的供 暖质 量 。
、
热 电联产存 在 的问题
热 电联产是指发 电厂既生产 电能 ，又利用汽轮发
热电厂低温循环水余热回收利用工程实践
热电厂低温循环水余热回收利用工程实践摘要：进入新时期以来，我国各项事业均快速发展，取得了十分理想的成绩，特别是热电厂以惊人的速度向前发展。
随着煤炭价格逐年升高，热电厂经营压力巨大，且电力行业是一次能源消耗大户和污染排放大户，也是国家实施节能减排的重点领域。
电厂循环冷却水余热属于低品位热能，一般情况下，直接向环境释放，造成了巨大的能源浪费。
热泵是利用一部分高质能从低位热源中吸取一部分热量，并把这两部分能量一起输送到需要较高温度的环境或介质的设备。
火电厂循环水中存在大量余热，利用热泵技术有效回收这部分热量用于冬季供暖或常年加热凝结水。
关键词：热电厂；低温循环水；余热回收；利用工程引言低温循环水余热即是可回收再利用的一种资源。
热电厂生产中需要大量能源，这些能源因生产工艺等原因，无法全部利用，因此就产生了大量的各种形式的余热，能源浪费严重。
1热泵技术的分类热泵技术是基于逆卡诺循环原理实现的。
按照驱动力的不同，热泵可以分为压缩式热泵和吸收式热泵。
压缩式热泵主要由蒸发器、压缩机、冷凝器和膨胀阀组成，通过让工质不断完成蒸发一压缩一冷凝一节流一再蒸发的热力循环过程，将低温热源的热量传递给热用户。
吸收式热泵主要由再生器、吸收器、冷凝器、蒸发器、溶液热交换器等组成，是利用两种沸点不同的物质组成的溶液的气液平衡特性来工作的。
根据热泵的热源介质来分，可分为空气源热泵和水源热泵等：空气源热泵是以空气为热源，因空气对热泵系统中的换热设备无腐蚀，理论上可在任何地区都可运用，因此是目前热泵技术应用最多的装置；水源热泵是以热水为热源，因水源热泵的热源温度一般为15~35°Ｃ，全年基本稳定，其制热和制冷系数可达3.5-4.5，与传统的空气源热泵相比，要高出30％左右。
2驱动蒸汽参数偏低工况当蒸汽参数偏低，不能满足热泵正常工作需要时，对高参数蒸汽减温减压后送入热泵，这种方法没有对高参数蒸汽的能量进行梯级利用。
研究采用蒸汽引射器方案，即利用高参数蒸汽引射低参数蒸汽，产生满足热泵需求的蒸汽，实现高、低压蒸汽的高效利用。
热电厂循环水余热利用和节能减排效益分析
热电厂循环水余热利用和节能减排效益分析摘要：目前，我国的经济在快速发展，社会在不断进步，冷端损失是电厂热力系统的最大损失，在冬季额定供热工况下，汽轮机排汽损失可占燃料总发热量的30%以上。
余热回收利用是提高电厂能源利用率及节能环保的重要措施和手段。
公司应用电厂循环水余热利用技术，在冬季供暖季节，将汽机凝汽器大部分冷却水经由吸收式热泵吸收转换为供暖供热，大部分循环冷却水不再经过冷却塔冷却散热，通过回收其循环水的余热向公司供热，从而使电厂对外供热能力提高，采用闭式循环运行冷却，可避免原运行系统的蒸发和飘逸等水量损失。
循环水的余热利用不仅降低了能源消耗，而且还增加了效益，减少了CO2、SO2和NOX的排放。
关键词：余热；热泵；节能减排；效益引言传统的热电厂进行供热的时候，能源选用上通常是煤、石油、天然气这样的能源，供热效率较低，且会产生一些对人类有害的气体。
而如果使用循环冷却水余热回收技术，就能够改变这一点，通过该技术的使用使得整个供热过程变得清洁环保，且节约了大量的能源，供热的规模也大大增强了。
由此可见，将循环冷却水余热回收技术加以利用是非常重要的。
然而目前在该技术的应用上还存在着一些问题，因此文章中对该技术的具体探讨是非常有价值的。
1概述热电联供可实现一次能源的梯级利用和具有较高的整体能效，尽管如此，在热电生产过程中仍存在大量低品位余热未被有效利用的情况，尤其是锅炉的烟气余热和凝汽器循环冷却水(本文简称循环水)余热没有得到充分利用。
电厂燃煤锅炉的省煤器、空气预热器仅能回收烟气中部分显热，烟气中的大量潜热未被有效利用。
同时，循环水余热一般直接通过冷却塔(集中设置在空冷岛)散失在环境中，未得到有效利用。
近年来，采用汽轮机低真空运行技术提高凝汽器循环水的出水温度直接用于供热的方式在热电厂得到了部分应用，但该类技术的供热效果受到机组运行参数的制约，而且凝汽器内真空度的改变会对机组本身造成安全隐患。
本文对热电厂烟气余热回收在烟气脱白工艺中的应用和循环水余热回收的研究进展和技术手段进行综述。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
循环冷却水余热回收供热节能分析
国网黑龙江省电力有限公司绥棱县供电分公司黑龙江绥棱 152200
摘要：在传统火力发电厂供热时，能源一般使用煤、石油、天然气等能源，
供暖效率较低，可生产对人类有害的气体，使用循环冷却水余热回收技术可以改
变这一点。
通过这项技术的使用，使整个供暖过程变得干净、环保，节约大量的
能源，增加供暖的规模，运用循环冷却水余热回收技术很重要。
关键词：循环冷却水；余热回收取暖节能；
前言：现阶段大型火力机械组的实际热效率一般在40%左右，55%以上的热量通过锅炉排出烟雾和冷凝器冷凝排出的方式分散在环境中，再利用这一部分的热量，可以大大提高机组的能量利用率，分离式热利用管交换机和低压省煤器研究
发电厂的排烟余热技术，通过对烟气余热加热凝结水进行分析，结果显示该余热
回收方式能够有效地提高机器设备的效率。
1循环冷却水系统
循环冷却水必须再循环，特别是当水被用作冷却水的来源时，必须再循环；
为了提高水的再利用率，从根本上节省水资源，实现节能和减少排放的目标。
水
的条件，可以使用河流，河流，湖泊，海洋，地下，中等封闭的冷却水系统，循
环冷却水系统通常分为封闭式和开放式冷却系统。
冷却水系统位于冷却装置所在
的水泵上，通常可分为预泵、冷却水系统，后泵和两级泵。
在预泵和后泵配置中，应最大限度地利用剩余水头在封闭式冷却系统中冷却水的温度取决于干球温度和
风速，主要取决于自然条件。
在年平均温度较低的地区，可以使用或者只能在寒
冷季节使用。
水的温度、水质、使用等，必须单独安装冷却水循环系统。
为了实
现冷却循环，必须特别注意以下参数：效率系数输入功率与性能之比、发动机功
率和单位能量消耗，输送时的能耗系数自控阀。
2循环冷却水余热回收供热节能分析
2.1循环水余热回收
循环水中回收余热的整个计划主要由两个项目组成，在第一阶段中热回收通
常依靠工业蒸汽抽汽装置220MW来完成。
进入冷却塔前由于有剩余压力，利用冷
却水的阻力以及阀门和弯曲管，可以弥补剩余压力的一部分，所以我们需要在热
泵站安装一个增压泵，进而提高压力。
整个系统的工作方式如下：循环冷却水从
凝汽器的河口流出，然后进入循环水的头部，热泵的电压缩机组可以实现循环水
散热，再停止散热，返回冷却塔。
在出口处可以发送温度为45°C的热水；它可
以被发送到吸收式热泵机组加热，当加热结束后，水的温度返回41°C，吸入式
热水泵可提供一次热水，范围可达到34°C。
吸水泵加热冷凝水后，冷凝水被输
送到热泵循环中使用，而热泵整个循环热负荷的冷凝水，可在热交换后返回原动
力机组再使用。
第一次加热范围可达104万平方米，将由电动传动装置带动机组，然后提供热水。
压缩压热泵机组在电力系统上运行，可以回收冷却水的残余热残留物，并在
处理时应注意以下几点。
第一点，如果发电厂在冬天运行，那么这时的回收温度
为17°C，吸入式热泵不能回收冷却水的残余物，应考虑利用电动热泵进行回收。
第二点，如果工业蒸汽的选择具有较高的温度，为了保证热源能够吸入饱和蒸汽，必须将这种高温蒸汽转化为饱和蒸汽。
第三点，应合理选择降低温度的方法，如
果使用喷水降低温度，容易导致能源消耗高的现象发生，故而可以采用螺旋扩展器，与增加凝结水压力相比，螺旋扩展器对电力的压力相对要小，而且能达到更
高的水平热量。
2.2间接冷却系统
冷却塔加油总管上应安装流量测量装置，冷却机组进出口温度计，以测量流量。
间接冷却系统是指系统中冷却水的回路是独立的，而能量的转移主要靠中间
热交换来实现。
它保证了冷却系统回路的完整性，保证了环路中的卫生条件，但
由于换热损失，降低了供冷效率。
在系统控制中，循环冷却泵应使用自动调速改
变节能。
泵的变频范围应满足系统安全运行和系统流量变化的要求。
在可变载荷
下工作的设备进行热交换，您可以选择变速风机冷却塔的冷却塔。
冷却塔的发动
机可用于控制逆变器或两级调速。
冷却水从循环中进入或出口时，应安装一个溢
流管线并安装一个循环系统。
可调流量闸门，以满足特殊模式下的节能需要。
利
用余热和冷却塔冷却循环冷却水系统的使用有助于减少排放，更节能，无论是直
接使用还是间接使用，设计人员应根据工程现实情况，经过比较技术经济指标后，合理选择系统使用的组合和方法。
直接使用循环冷却水通过板式换热器然后进入
冷却塔，换冷水可作为预热水使用，如果制冷机组的冷却功能完全履行，则采取
节能措施，即间接利用，在制冷装置中建立专门的热再生电容器，热水温度可提
高到37-42℃，这时整个系统的运作更为简单。
2.3串联式吸压热泵
由于冷却塔主要运行在过渡期和冬季，在冬季温度较低的地区，需要在冷却
水系统中安装防冻液。
加上外部冷却板极易结冰，所以解决方案应基于室外局部
极端温度，在集电极中安装加热器容量，电加热器能控制集电极内的水温，以及
镀锌板或其他金属材料，进而防止冻结破裂。
为了保证水正常补充到0°C以下，可以利用电极控制电磁阀实现补水，以此来避免漂浮阀在结冰的影响下发生故障。
在较低的温度下，喷在集水池表面的蒸汽，可以通过冷却塔上风扇叶片的蒸汽，
冻结在风扇表面，但若产生的冰过多，将会直接影响冷却塔的运行。
为了解决这
个问题，可以将风扇置于水蒸汽管道之外，从根本上避免蒸汽对风扇的影响。
除
此之外，还可以定期反转冷却塔风扇。
在泵机组运行期间，它与周围环境温度无关，气候条件不影响其使用，所以即使天气很冷，暖气也不会受到影响。
整个系
统在计算机控制下，自动化程度非常高，操作极为方便，可根据室内外的情况自
动调整温度。
由于动力供应的变化降低了发生故障的概率与火灾等安全问题，整
个机组的使用寿命得到了大幅度提高，维护工作的开展也相对较为方便，且服务
费用低。
整体供热系统采用串联式吸压热泵方式，不会增加电容器的负压力，由
于在循环冷却的热电站中有很高的热残留物，所以在整个运行系统的能源供应方面，可以改变以往煤、石油和天然气等传统能源利用方式，节约能源消耗，降低
不可再生资源的使用率。
应注意，在使用这些不可再生资源时，二氧化碳与二氧
化硫等某些气体的排放会造成严重污染，而在改用低等热能后，就可以很好地避
免这个问题，运用水循环热回收工艺不仅能减少这些热能的蒸发量，还有助于促
进热能，从而起到能源节约及增强环境保护的作用。
结束语：
综上所述，利用余热回收技术供热可以有效地节省能源，绿色、环保、安全，建议广泛推广。
在进行技术利用的时候，需要根据循环水热泵的不同来区别对待。
对循环水余热进行回收意义非常大，文章中已经对循环水余热回收的方案进行了
详细的探讨，希望文章中探讨出来的结果能够得到相关人员的重视，并真正将其
运用到实际中。
参考文献：
[1]夏立峰，肖冰，贺亚妮.热电厂循环冷却水余热回收技术应用[J].节能，2015，05.
[2]何根木，谢龙.热电厂循环冷却水低温余热回收利用[J].通用机械，2014，02.
[3]周柏青，胡梦莎.工业循环冷却水系统降耗减排综述[J].工业水处理，2017，03.
[4]王学.油田利用热泵回收余热的现状及效果分析[J].石油石化节能，2016，08.
[5]马爱纯，梁鹰，欧俭平，蒋韬.吸收式热泵技术回收循环冷却水余热的应
用研究[J].邵阳学院学报（自然科学版），2017，06.
[6]程瑞，宣永梅，贡欣，吕奕明.钢厂电站循环冷却水余热回收系统设计及
分析[J].洁净与空调技术，2017，06.
[7]马瑞，宣永梅，贡欣，吕奕明.钢厂电站循环冷却水余热回收系统设计及
分析[J].洁净与空调技术，2017，06.。
