供热管道压力试验标准
给排水、供热、燃气管道功能性试验合格标准
名称
阶段
压力
合格标准
备注
给水
（水压）
两种管材
控制最严
预试验
特殊管道可省略
试验压力30min
接口、配件无漏水损坏现象
管段长度L≤1km
泡管：24，48，72
回填土，露出接口
主试验
试验压力 15min +工作压力30min
15min压力降不超允许值；
30min外观检查无漏水
排水
（严密性）
且钢管 ≥0.4MPa （0.2MPa）
肥皂水，无漏气
回填0.5m以上；
留出焊口
水压(设计压力≥0.8MP
稳压1h，观察30min，
无压力降
严密性
空气
设计压力P<5KPa ,试验压力为20KPa
稳压24h，
修正压力降不超过
133Pa为合格
全线回填
设计压力P≥5KPa ,
试验压力为设计压力的1.15倍
强度
洁净水
1.5P设计压力，
且≥0.6MPa
试验压力下稳压10min无渗漏、无压降后降至设计压力；
稳压30min无渗漏、无异响、无压力降
严密性
空气
1.25P设计压力，
且≥0.6MPa
一级稳压1h，压力降不大于0.05MPa，且管道、焊缝、管路附件及设备等无渗漏，固定支架无明显的变形等
二级稳压30min，压力降不大于0.05MPa，且管道、焊缝、管路附件及设备等无渗漏，固定支架无明显的变形等
燃气管道功能性试验的规定
方法
适用范围
试验
合格标准
备注
气体
球墨铸铁、聚乙烯
可用贴有白纸或白漆的木靶板，置于吹扫口检查
水管的强度和严密性试验
水压试验
1.25P+0.5MPa
非承压锅炉
水压试验
0.2MPa
分气缸（分水器、集水器）
水压试验
工作压力的1.5倍，但不得小于0.6MPa
试验压力下10min内无压降、无渗漏。
13.3.3
敞口箱、罐
满水试验
——
满水后静置24h不渗不漏。
13.3.4
密闭箱、罐
水压试验
工作压力的1.5倍，但不得小于0.4MPa
9.2.3
严密性试验
1.15倍工作压力
凝结水系统
充水试验
——
以不渗漏为合格
9.2.3
阀门
水压试验
强度试验
1.5倍工作压力
阀门的阀体、填料应无渗漏
9.2.4
严密性试验
1.15倍工作压力
阀瓣密封面无渗漏
《通风与空调工程施工规范》GB50738-2011
系统类别、设备名称
试验类别
试验压力
检验方法
条目号
开式水箱
热交换器
水压试验
应以工作压力的1.5倍作水压试验。
蒸汽部分应不低于蒸汽供汽压力加0.3MPa，热水部分应不低于0.4MPa。
试验压力下10min内压力不降，不得渗漏。（安装前）
6.3.2
散热器
水压试验
设计无要求时应为工作压力的1.5倍，且不得小于0.6MPa。
试验时间为2-3Min，压力不降且不得渗漏。
环路集管与机房分集水器连接完成后，应进行第三次水压试验。试验压力下稳压至少12h，压降不应大于3%。
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
供热管道压力试验标准
供热管道压力试验标准1K415022掌握供热管道功能性试验的规定：供热管道压力试验分为强度和严密性试验。
强度试验是超过设计参数的压力试验，是用以检查由于设计或安装原因可能存在的质量隐患而使结构承载能力不足的缺陷。
由于是超压试验，对系统本身是不利的，因此不应反复、多次进行。
严密性试验是略超设计参数的压力试验，是在系统设备全部安装齐全且防腐保温完成的情况下，用以检查可能存在的微渗漏缺陷。
试验中所用压力表的精度等级不得低于1.5级，量程应为试验压力的1.5～2倍，数量不得少于2块，表盘直径不应小于100mm，应在检定有效期内。
压力表应安装在试验泵出口和试验系统末端。
一、强度试验管线施工完成后，经检查除现场组装的连接部位(如：焊接连接、法兰连接等)外，其余均符合设计文件和相关标准的规定后，方可以进行强度试验。
强度试验应在试验段内的管道接口防腐、保温施工及设备安装前进行，试验介质为洁净水，环境温度在5℃以上，试验压力为设计压力的1.5倍，充水时应排净系统内的气体，在试验压力下稳压10min，检查无渗漏、无压力降后降至设计压力，在设计压力下稳压30min，检查无渗漏、无异常声响、无压力降为合格。
当管道系统存在较大高差时，试验压力以最高点压力为准，同时最低点的压力不得超过管道及设备的承受压力。
当试验过程中发现渗漏时，严禁带压处理。
消除缺陷后，应重新进行试验。
试验结束后，应及时拆除试验用临时加固装置，排净管内积水。
排水时应防止形成负压，严禁随地排放。
二、严密性试验严密性试验应在试验范围内的管道全部安装完成后进行，且各种支架已安装调整完毕，固定支架的混凝土已达到设计强度，回填土及填充物已满足设计要求，管道自由端的临时加固装置已安装完成，并安全可靠。
严密性试验压力为设计压力的1.25倍，且不小于0.6MPa。
一级管网稳压1h 内压力降不大于0.05MPa;二级管网稳压30min内压力降不大于0.05MPa，且管道、焊缝、管路附件及设备无渗漏，固定支架无明显变形的为合格。
供热管道水压试验标准
供热管道水压试验标准
供暖管道打压测试标准是什么
1、测试的压力不可小于0.8兆帕，假如管道的压力低于这个标准的话，那测试的压力应选0.8兆帕，且不可用气压来替换成水压进行测试。
对管道进行充水后要逐个检查裸露的连接点，看看有没有渗漏。
2、暖气片供暖管道测试的长度不可高于一千米，若是中间有附件管的话，长度不可高于五百米。
此外加压的精度不能小于1.5级，量程范围是测试压力的1.3-1.5倍，且表盘不能低于一百五十毫米。
暖气片供暖管道打压有哪些注意事项
测试需要在管道装好的二十四小时以后进行，这样才能保证测试准确，也能提高安全性。
测试的时候不可用质量差的水表，因为打压的速度非常快，质量差的水表容易出现爆破的问题。
此外，管道内部不可有空气，不然会影响测试结果。
暖气片供暖管道为什么要打压试验
这样可以检查管道之间的连接够不够牢固，若是没接好的话容易发生渗漏问题，会给家庭生活带来很多的麻烦。
测试的时候要检查各个接头以及堵头，都不能有渗漏问题，假如试压器在设定好的时间中表针没有降低，或者降低的幅度低于零点一的话，那说明管理没问题。

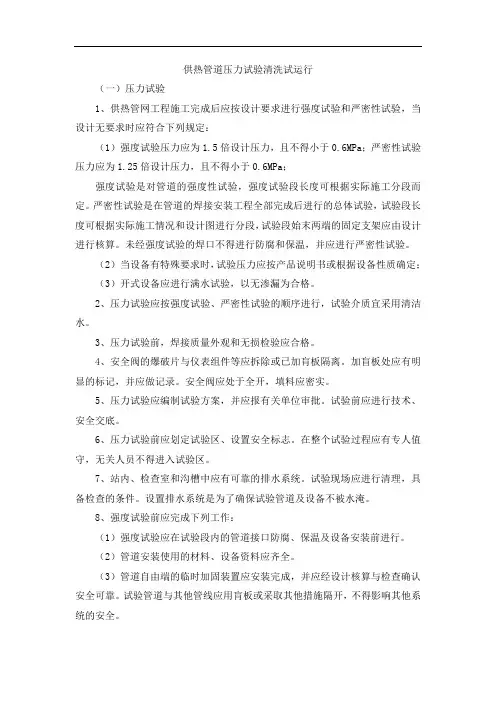

供热管道压力试验清洗试运行
供热管道压力试验清洗试运行（一）压力试验1、供热管网工程施工完成后应按设计要求进行强度试验和严密性试验，当设计无要求时应符合下列规定：（1）强度试验压力应为1.5倍设计压力，且不得小于0.6MPa；严密性试验压力应为1.25倍设计压力，且不得小于0.6MPa；强度试验是对管道的强度性试验，强度试验段长度可根据实际施工分段而定。
严密性试验是在管道的焊接安装工程全部完成后进行的总体试验，试验段长度可根据实际施工情况和设计图进行分段，试验段始末两端的固定支架应由设计进行核算。
未经强度试验的焊口不得进行防腐和保温，并应进行严密性试验。
（2）当设备有特殊要求时，试验压力应按产品说明书或根据设备性质确定；（3）开式设备应进行满水试验，以无渗漏为合格。
2、压力试验应按强度试验、严密性试验的顺序进行，试验介质宜采用清洁水。
3、压力试验前，焊接质量外观和无损检验应合格。
4、安全阀的爆破片与仪表组件等应拆除或已加肓板隔离。
加盲板处应有明显的标记，并应做记录。
安全阀应处于全开，填料应密实。
5、压力试验应编制试验方案，并应报有关单位审批。
试验前应进行技术、安全交底。
6、压力试验前应划定试验区、设置安全标志。
在整个试验过程应有专人值守，无关人员不得进入试验区。
7、站内、检查室和沟槽中应有可靠的排水系统。
试验现场应进行清理，具备检查的条件。
设置排水系统是为了确保试验管道及设备不被水淹。
8、强度试验前应完成下列工作：（1）强度试验应在试验段内的管道接口防腐、保温及设备安装前进行。
（2）管道安装使用的材料、设备资料应齐全。
（3）管道自由端的临时加固装置应安装完成，并应经设计核算与检查确认安全可靠。
试验管道与其他管线应用肓板或采取其他措施隔开，不得影响其他系统的安全。
（4）试验用的压力表应经校验，其精度不得小于1.0级，量程应为试验压力的1.5倍～2倍，数量不得少于2块，并应分别安装在试验泵出口和试验系统末端。
9、严密性试验前应完成下列工作：（1）严密性试验应在试验范围内的管道工程全部安装完成后进行。
供暖系统中管道的压力检测方案
供暖系统中管道的压力检测方案背景在供暖系统中，管道的正常运行对于保证供暖效果至关重要。
为了确保管道的安全和稳定性，需要进行定期的压力检测。
本文档提供了一种简单且无法律复杂性的管道压力检测方案。
压力检测方案1. 准备工作：- 首先，确定检测的管道段，包括供热管道和回水管道。
- 确保供暖系统处于关闭状态，以避免对系统正常运行造成干扰。
- 准备好压力计和相关的测量设备。
2. 压力检测步骤：- 关闭管道段的进出口阀门，并确保该段管道与其他管道隔离。
- 使用适当的工具，将压力计连接到管道段的一个端口上。
- 打开压力计的阀门，使其与管道段相连。
- 慢慢打开该段管道的进口阀门，逐渐增加供暖系统中的压力。
- 观察压力计的读数，并记录下最终的压力数值。
- 关闭进口阀门，并逐渐释放管道段中的压力，直到压力计读数为零。
- 移除压力计，并将其与其他管道段进行类似的压力检测。
3. 压力检测结果分析：- 根据记录的压力数值，判断管道段的压力是否在正常范围内。
- 如果压力超过了系统设计工作压力的上限，可能存在管道泄漏或其他故障，需要进行进一步检修。
- 如果压力低于系统设计工作压力的下限，可能存在管道堵塞或其他问题，需要进行清洗或维修。
注意事项- 在进行压力检测时，请确保操作人员具备相关的技术知识和操作经验。
- 在操作过程中，注意安全，避免因操作不当导致人身伤害或设备损坏。
- 检测过程中应记录详细的数据，以备后续分析和比对。
- 如发现异常情况，请及时采取相应措施修复。
- 请按照相关法规和标准进行操作，确保供暖系统的安全和可靠性。
以上是供暖系统中管道的压力检测方案，通过实施该方案，可以及时检测管道的压力状况，保证供暖系统的正常运行。
水暖管道的试压及冲洗
水暖管道的试压及冲洗、消毒一、室内给水管道的压力试验室内给水管道一般只进行水压试验。
根据工程需要，可先阶段试验，后全部系统试验，也可全系统之进行一次试验。
1、试验压力一般室内给水管道系统试验压力不应小于0.6MPa，生活饮用水和生产、消防合用的管道，试验压力应为工作压力的1.5倍，但不得超过1.0MPa。
2、试验前的准备试验前，先将室内给水引入管外侧管端用堵板堵严，室内各配水设备（如水嘴、浮球阀等）一律不得安装，并将敞开管口堵严，在试压管道系统最高点设排气阀，用于手压泵进行系统加压试验。
3、试验过程试验加压时，升压不得太快。
当升压至试验压力时，停止加压，若在10min内压力降不超过0.05MPa，则系统强度试验合格。
然后将试验压力降至工作压力，进行系统的严密性试验，对全系统各个借口检查，以不渗漏为合格。
二、室内给水管道的冲洗、消毒要求冲洗的管道，应把安装的水表拆下，并加短管代替。
冲洗时，用高速水流冲洗管内，在管道末端选择几个放水点，将冲洗水排出，直至所排出的水内不含杂质为止。
对于室内饮水给水管道，应先进行管道的冲洗，在进行管道的消毒，然后用饮用水在冲洗。
进行消毒处理时，先将漂白粉放入桶内加以溶解，然后以每升水含20～30毫升游离氯的水灌满管道，浸泡24小时以上，再用饮用水冲洗，并经有关部门取样检验，直至合格为止。
三、室内排水管道的充水试验室内排水管道是非承压管道，安装后应进行充水试验，以检查安装质量。
试验时，先将排出管外端及底层地面上各承接口堵严，然后以一层楼高为标准往管内灌水，但灌水高度不超过8米，对试验管段进行外观检查，若无渗漏则认为试验合格。
楼层管道可打开排水立管上的检查口，选用球胆充气作为塞子堵住检查口上端试验管段，分层进行试验，不渗、不漏为合格。
四、室内采暖系统的试压市内采暖系统的试压，分段进行，也可全系统进行。
较大系统宜采用分段试压。
采暖系统的试验压力一般按设计要求进行，若设计无明确规定时，可按下列规定执行。
水管的强度和严密性试验
闭式地表水换热系统分三个阶段
当工作压力小于1.0MPa时，为1.5倍工作压力，但最低不小于0.6MPa；
当工作压力大于1.0MPa时，为工作压力加0.5MPa。
换热盘管组装完成，做第一次水压试验，试验压力下稳压至少15min，压降不应大于3%，且无渗漏现象；
换热盘管与环路集管装配完成后，应进行第二次水压试验。试验压力下稳压至少30min，压降不应大于3%，且无渗漏现象；
满水试验
----
灌满水静置24h，检查开式水箱（罐）及接口有无渗漏，无渗漏为合格
15.8.1
密闭容器
水压试验
按设计压力的1.5倍。换热器试验压力不应小于0.6MPa,密闭容器试验压力不应小于0.4MPa.
缓慢升至工作压力，检查无渗漏后，再升压至规定的试验压力，关闭进水阀门，稳压10min后，观察各接口无渗漏、压力无下降为合格。
8.6.1
高温热水采暖系统
试验压力应为应以系统顶点工作压力加0.4MPa.
塑料管及复合管的热水采暖系统
应以系统顶点工作压力加0.2MPa作水压试验，同时在系统顶点的工作压力不小于0.4MPa。
管网
水压试验
工作压力的1.5倍，且不得小于0.6MPa
管材为钢管、铸铁管时，试验压力下10min内压力降不应大于0.05MPa，然后降至工作压力检查，压力应保持不变，不渗不漏；管材为塑料管时，试验压力下稳压1h，压力降不超过0.05MPa，然后降压至工作压力检查，压力应保持不变，不渗不漏。
蒸汽、热水采暖系统
水压试验
应为系统顶点的工作压力加0.1MPa，同时在系统顶点的工作压力不小于0.3MPa。
钢管和复合管道系统试验压力下10min内压力降不大于0.02MPa，然后降至工作压力检查，压力应不降，且不渗不漏；塑料管道系统在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力1.15倍状态下稳压2h，压力降不大于0.03MPa，连接处不得渗漏。（安装完毕，管道保温之前）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供热管道压力试验标准
1.试验介质选择：试验介质通常选择水或氮气。
对于一些特殊情况，
也可以使用其他合适的介质。
试验介质的选择应符合实际情况和设计要求。
2.试验前准备：试验前应对管道系统进行检查和清洗，确保管道内部
干净，无杂质和堵塞物。
同时，应关闭系统中的所有阀门，保持试验介质
的静止状态。
3.试验压力和时间要求：试验压力应根据具体工程的设计要求确定。
常见的试验压力为1.25倍或1.5倍的设计工作压力。
试验时间一般为30
分钟到2小时，具体时间根据工程情况而定。
4.试验压力保持要求：试验压力达到预定压力后，应保持一段时间，
以确认管道系统的稳定性。
在此期间，应仔细观察系统压力是否有明显波
动或下降，如果有，需要检查并修复泄露点。
5.泄露点处理：在试验过程中，如发现泄露点，需及时处理。
一般情
况下，小的泄漏点可使用密封胶或密封胶带进行临时封堵，较大的泄漏点
则需进行焊接或更换管道等修复措施。
6.试验记录：在试验过程中需要记录试验开始时间、结束时间、试验
压力、试验结果等必要的信息。
试验结果应有责任人签字确认后，方可认
定为有效。
7.安全措施：供热管道压力试验需要注意安全，尤其是在高压试验中。
应做好安全防护工作，避免意外事故的发生。
同时，试验操作人员应接受
相应的培训和考核。
供热管道压力试验标准对于确保管道系统的安全运行至关重要。
在试验过程中，应严格遵守相关标准要求，并结合实际情况进行操作。
仅有符合标准要求的管道系统，在经过压力试验后才能投入使用。
同时，压力试验也是对工程质量和施工质量的一种考验，只有合格的工程才能保证用户的安全和供热质量。
