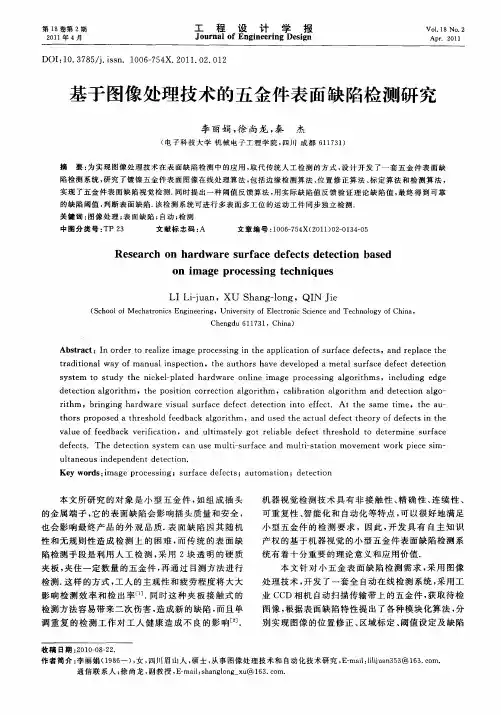

基于图像处理技术的五金件表面缺陷检测研究
Ｃｈｅ ｇｄ １１ ３１，Ｃｈｉ ） ｎ ｕ ６ ７ ｎａ
Ａｂ ｔ ａ ｔ ｎ ｏ ｄ ｒｔ ｅ ｌｚ ｍａ ｅ ｐ ｏ ｅ ｓｎｇ ｉ ｈｅａ ｌｃ ｔｏ ｆｓ ｆ ｃ ｅ ｅ ｔ ，ａ ｄ ｒ ｐｌ ｃ ｈｅ ｓ ｒ ｃ ：Ｉ ｒ ｅ ｏ ｒ ａ ｉｅ ｉ ｇ ｒ ｃ ｓ ｉ ｎ ｔ ｐｐ ｉａ ｉｎ ｏ ｕｒａ ｅｄ ｆ ｃ ｓ ｎ ｅ ａ ｅ ｔ ｔ ａ ｉｉ ｎ ｌｗａ ｆｍａ ｕａ ｎ ｐ ｃ ｉ ｎ，ｔ ｅ ａ ｔ ｒ ｖｅ ｄ ｖｅｏ ｄ ａ ｍ ｅ ａ ｕ ｆ ｃ ｅ ｅ ｔｄｅ ｅ ｔｏ ｒ ｄ ｔｏ ａ ｙ ｏ ｎ ｌｉ ｓ ｅ ｔｏ ｈ ｕ ｈｏ ｓ ｈａ ｅ ｌ ｐｅ ｔ ｌｓ ｒ ａ ｅ ｄ ｆ ｃ ｔ ｃ ｉ ｎ
ｓ ｓ ｅ ｔ ｓ ｕ ｔ ｃ ｅ — ｌ ｔ ｄ ｈ ｒ ｙ ｔ ｍ ｏ ｔ ｄｙ ｈｅ ｎｉｋ ｌｐ ａ ｅ ａ ｄｗａ ｅ ｏ ｉ ｅ ｍ ａ ｐ ｏ ｅ ｓｎｇ ａ ｇｏ ｉｈｍ ｓ ｉ ｌ ｉ ｇ ｅ ｇｅ ｒ ｎｌｎ ｉ ｇｅ ｒ ｃ ｓ ｉ ｌ ｒｔ ， ｎｃｕｄ ｎ ｄ ｄ ｔ ｃ ｉ ｌ ｒｔ ｍ ，ｔ ｓｔｏｎ ｃ ｒ ｃ ｉ ｌ ｏｒｔ ｅ ｅ ｔｏｎ ａ ｇｏ ｉｈ ｈｅ ｐｏ ｉｉ ｏｒ ｅ ｔｏｎ ａ ｇ ｉｈｍ ， ｃ ｌｂｒ ｔｏ ｌ ｏ ｉｈ ｎｄ ｄ ｔ ｃ ｉ ｌ ｏ ａｉ ａ ｉ ｎ ａ ｇ ｒｔ ｍ ａ ｅ ｅ ｔｏｎ ａ ｇ —

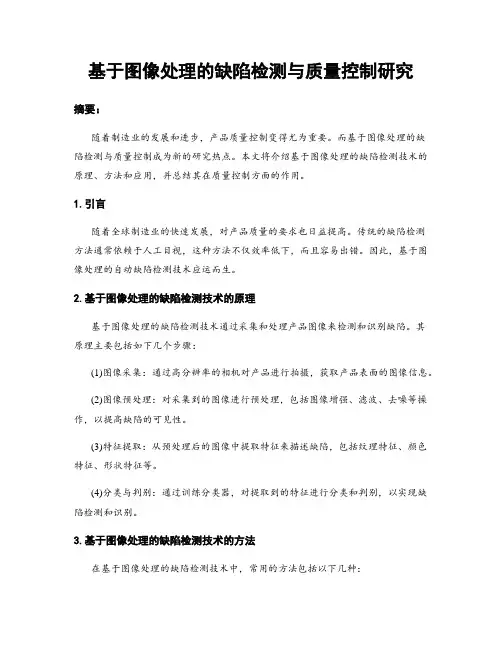

基于图像处理的缺陷检测与质量控制研究
基于图像处理的缺陷检测与质量控制研究摘要：随着制造业的发展和进步，产品质量控制变得尤为重要。
而基于图像处理的缺陷检测与质量控制成为新的研究热点。
本文将介绍基于图像处理的缺陷检测技术的原理、方法和应用，并总结其在质量控制方面的作用。
1.引言随着全球制造业的快速发展，对产品质量的要求也日益提高。
传统的缺陷检测方法通常依赖于人工目视，这种方法不仅效率低下，而且容易出错。
因此，基于图像处理的自动缺陷检测技术应运而生。
2.基于图像处理的缺陷检测技术的原理基于图像处理的缺陷检测技术通过采集和处理产品图像来检测和识别缺陷。
其原理主要包括如下几个步骤：(1)图像采集：通过高分辨率的相机对产品进行拍摄，获取产品表面的图像信息。
(2)图像预处理：对采集到的图像进行预处理，包括图像增强、滤波、去噪等操作，以提高缺陷的可见性。
(3)特征提取：从预处理后的图像中提取特征来描述缺陷，包括纹理特征、颜色特征、形状特征等。
(4)分类与判别：通过训练分类器，对提取到的特征进行分类和判别，以实现缺陷检测和识别。
3.基于图像处理的缺陷检测技术的方法在基于图像处理的缺陷检测技术中，常用的方法包括以下几种：(1)基于阈值判别：使用预先设定的阈值来判断图像中是否存在缺陷。
该方法简单高效，但对图像质量要求较高，并且缺乏适应性。
(2)基于模板匹配：利用已知的缺陷模板与产品图像进行匹配，从而检测和识别缺陷。
该方法对缺陷模板的准确性和适应性有较高要求。
(3)基于机器学习：通过大量的训练样本，建立一个分类器来检测和识别缺陷。
常见的机器学习方法包括支持向量机、随机森林和深度学习等。
4.基于图像处理的缺陷检测技术的应用基于图像处理的缺陷检测技术在各个领域都有广泛的应用，包括电子产品制造、汽车制造、食品加工等。
以电子产品制造为例，通过基于图像处理的缺陷检测技术，可以实现对电子元件焊接、线路连接等缺陷的自动检测，提高生产效率和产品质量。
5.基于图像处理的缺陷检测技术在质量控制中的作用基于图像处理的缺陷检测技术在质量控制中起到了重要作用。
基于图像处理的工件表面缺陷检测与分类研究
基于图像处理的工件表面缺陷检测与分类研究近年来，随着工业自动化和智能化的发展，数字图像处理技术在工业生产中得到了广泛的应用，其中之一便是工件表面缺陷检测。
工件表面缺陷检测是现代制造业中的一项重要技术，对保证产品质量和提高生产效率具有重要意义。
因此，基于图像处理的工件表面缺陷检测与分类研究正变得越来越重要。
一、图像处理技术在工件表面缺陷检测与分类中的作用在现实生产中，生产过程中各种缺陷都会对产品造成影响，从而影响产品质量。
为了对表面缺陷进行检测和分类，工业生产中广泛采用基于图像处理的技术，该技术可以通过数字图像处理技术对工件表面进行分析和探测，能够实时准确地检测表面的缺陷并分类。
基于图像处理的缺陷检测技术可以分为两类：传统的监督学习和无监督学习。
监督学习方法，如卷积神经网络（CNN）等，需要大量的数据样本进行训练，可以实现精准的图像分类过程。
无监督学习方法如聚类算法、图像分割等，使用的是非监督式学习方法，主要用于数据聚类和分割，结果可能不如监督式学习方法那么准确。
二、基于图像处理的工件表面缺陷检测技术研究现状当前，基于图像处理的工件表面缺陷检测与分类研究已经成为制造业领域的研究热点。
目前，国内外学者已经提出了多种基于图像处理的工件表面缺陷检测方法，如卷积神经网络、支持向量机、随机森林、决策树等。
近年来，深度学习已成为工件表面缺陷检测技术领域内的关键词之一。
基于深度学习的检测方法，利用卷积神经网络模型，可以尽可能准确地检测缺陷区域，能够实现对各种工件表面缺陷的精确检测和分类。
同时，它还有非常好的泛化特性，可以在对新的测试数据进行评估时，展现出很好的性能。
三、基于图像处理的工件表面缺陷检测技术的挑战和解决方案在实际应用中，基于图像处理的工件表面缺陷检测技术仍然面临着一些挑战。
其中最大的挑战是光照条件、视角、材质、表面形状等因素对图像产生干扰，同时，缺陷的种类也是多种多样的，这些因素可能会导致图像的质量不稳定，从而导致缺陷的检测和分类准确度下降。

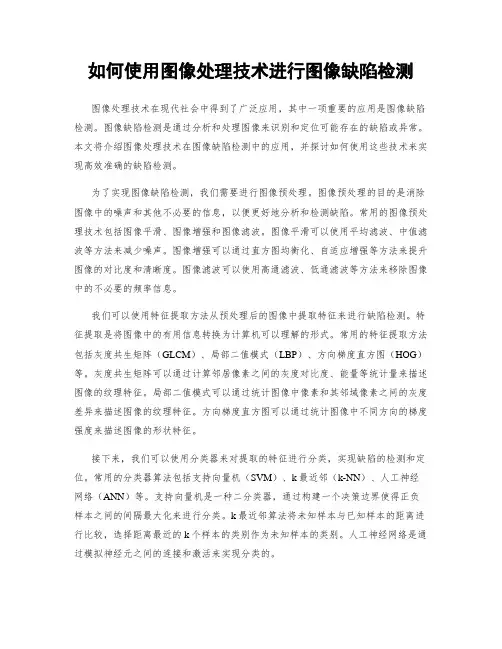

如何使用图像处理技术进行图像缺陷检测
如何使用图像处理技术进行图像缺陷检测图像处理技术在现代社会中得到了广泛应用，其中一项重要的应用是图像缺陷检测。
图像缺陷检测是通过分析和处理图像来识别和定位可能存在的缺陷或异常。
本文将介绍图像处理技术在图像缺陷检测中的应用，并探讨如何使用这些技术来实现高效准确的缺陷检测。
为了实现图像缺陷检测，我们需要进行图像预处理。
图像预处理的目的是消除图像中的噪声和其他不必要的信息，以便更好地分析和检测缺陷。
常用的图像预处理技术包括图像平滑、图像增强和图像滤波。
图像平滑可以使用平均滤波、中值滤波等方法来减少噪声。
图像增强可以通过直方图均衡化、自适应增强等方法来提升图像的对比度和清晰度。
图像滤波可以使用高通滤波、低通滤波等方法来移除图像中的不必要的频率信息。
我们可以使用特征提取方法从预处理后的图像中提取特征来进行缺陷检测。
特征提取是将图像中的有用信息转换为计算机可以理解的形式。
常用的特征提取方法包括灰度共生矩阵（GLCM）、局部二值模式（LBP）、方向梯度直方图（HOG）等。
灰度共生矩阵可以通过计算邻居像素之间的灰度对比度、能量等统计量来描述图像的纹理特征。
局部二值模式可以通过统计图像中像素和其邻域像素之间的灰度差异来描述图像的纹理特征。
方向梯度直方图可以通过统计图像中不同方向的梯度强度来描述图像的形状特征。
接下来，我们可以使用分类器来对提取的特征进行分类，实现缺陷的检测和定位。
常用的分类器算法包括支持向量机（SVM）、k最近邻（k-NN）、人工神经网络（ANN）等。
支持向量机是一种二分类器，通过构建一个决策边界使得正负样本之间的间隔最大化来进行分类。
k最近邻算法将未知样本与已知样本的距离进行比较，选择距离最近的k个样本的类别作为未知样本的类别。
人工神经网络是通过模拟神经元之间的连接和激活来实现分类的。
为了提高图像缺陷检测的准确性和效率，我们可以将图像处理技术与机器学习方法相结合。
通过使用大量的图像数据集进行训练和优化，可以使得缺陷检测算法更好地适应各种类型的缺陷，并提高检测的准确性。
基于图像处理技术的缺陷检测与分析研究
基于图像处理技术的缺陷检测与分析研究第一章概论1.1 研究背景随着工业自动化、信息化进程的不断推进，对产品质量的要求也越来越高。
而传统的人工检测方式存在效率低下、质量不稳定、成本高昂等问题。
因此，研究基于图像处理技术的缺陷检测与分析方法具有十分重要的意义。
1.2 研究现状近年来，基于图像处理技术的缺陷检测与分析研究得到了广泛的关注。
主要涉及的领域包括纺织品缺陷检测、表面缺陷检测、金属表面缺陷检测等。
目前，主要采用的技术包括局部二值模式（LBP）、纹理分析、边缘检测等。
1.3 研究意义和目的本研究旨在通过图像处理技术实现对产品缺陷的自动检测和分析，提高产品质量、降低成本、提高生产效率。
具体研究内容包括：构建基于图像处理技术的缺陷检测与分析系统、优化算法以提高检测准确率、设计实验验证算法有效性等。
第二章基本原理2.1 图像获取图像获取是基于图像处理技术进行缺陷检测和分析的前提。
常用的图像获取设备包括相机、扫描仪等。
在进行图像采集时需要选择合适的采集设备、设定合适的参数。
2.2 图像预处理图像预处理是指对采集的图像进行预先处理，以便更好地提取缺陷信息。
图像预处理主要包括图像灰度化、增强、降噪、边缘提取等。
2.3 缺陷检测缺陷检测是指在预处理的图像基础上，通过分析图像特征来确定是否存在缺陷。
常用的缺陷检测算法包括局部二值模式（LBP）、纹理分析、边缘检测等。
2.4 缺陷分析缺陷分析是指在检测到缺陷后，通过分析缺陷的特征和位置，来确定缺陷原因、缺陷影响等。
常用的缺陷分析方法包括图像分割、模式识别、统计分析等。
第三章算法研究3.1 基于LBP的缺陷检测算法局部二值模式（LBP）是一种常用的图像特征提取算法，广泛用于人脸识别、纹理分类等领域。
本研究采用LBP算法进行缺陷检测。
在LBP算法基础上，结合灰度共生矩阵（GLCM）和支持向量机（SVM）进行优化，以提高检测准确率。
3.2 基于纹理分析的缺陷检测算法纹理分析是指通过对图像纹理特征的分析，来确定图像是否存在缺陷。
基于图像处理的公路路面缺陷自动检测技术研究
基于图像处理的公路路面缺陷自动检测技术研究摘要公路路面缺陷对行车产生安全隐患，因此需要对公路路面进行定期的检测和维护。
传统的路面检测方式是通过人工巡查进行，无法满足实际需要。
基于图像处理的公路路面缺陷自动检测技术可以更加准确和高效地检测和维护公路路面。
本文介绍了基于图像处理的公路路面缺陷自动检测技术的研究现状和发展趋势，分析了各种算法的优缺点，并提出了一种基于深度学习的公路路面缺陷自动检测方法。
实验结果表明，该方法具有较高的检测精度和鲁棒性，可以有效地应用于公路路面缺陷自动检测领域。
关键词：公路路面，缺陷检测，图像处理，深度学习1. 前言公路路面是人们出行的重要交通工具，公路路面缺陷会对行车产生安全隐患。
传统的路面检测方式是通过人工巡查进行，这种方法既费时又费力，无法满足实际需要。
随着计算机技术和图像处理技术的发展，基于图像处理的公路路面缺陷自动检测技术可以更加准确和高效地检测和维护公路路面。
现有的缺陷检测方法主要基于图像处理和机器学习技术，如基于传统特征提取的方法、基于机器学习的方法等，这些方法虽然可以对公路路面进行缺陷检测，但是具有一定的局限性和缺陷。
随着近年来深度学习技术的发展，基于深度学习的公路路面缺陷自动检测方法得到了广泛的应用。
深度学习方法具有强大的特征学习和表征能力，可以更好地提取图像中的关键特征，因此可以更加准确地检测和定位公路路面缺陷。
在本文中，我们将介绍基于图像处理的公路路面缺陷自动检测技术的研究现状和发展趋势，以及各种算法的优缺点。
此外，我们还将提出一种基于深度学习的公路路面缺陷自动检测方法，并通过实验来验证该方法的检测效果。
2. 主要路面缺陷(1)沥青路面龟裂：路面裂缝比较细，多数似网状分布。
(2)沥青路面龟裂：路面裂缝比较宽。
(3)沥青路面起鼓：沥青路面局部或整体凸起，一般的造成因素是路面下基础结构凹陷或存在松动或空心现象。
(4)黑色素沥青驳岸路面不平整：路面出现了高低差，一般来说高低差不超过20毫米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于图像处理技术的缺陷检测算法研究
近年来，随着工业生产的不断发展，产品质量变得越来越重要。
而对于产品缺陷的检测，传统的目视检测方式效率低下且易出错，因此图像处理技术的发展为缺陷检测提供了一种新的解决方案。
本文将探讨基于图像处理技术的缺陷检测算法的研究现状及其前景。
一、传统目视缺陷检测方法
传统的产品缺陷检测方法主要依靠人工目视检测。
然而，这种
方法效率低下且易出现误检漏检等问题，同时还需要大量的人力
物力投入，成本也非常高。
此外，目视检测对于细微的缺陷也难
以发现，降低了产品的质量。
二、基于图像处理技术的缺陷检测算法分类
基于图像处理技术的缺陷检测算法可以分为基于灰度图像的算
法和基于颜色图像的算法两类。
其中基于灰度图像的算法主要是
通过对灰度值的分析来检测缺陷，而基于颜色图像的算法则使用
颜色信息来检测。
1. 基于灰度图像的算法
这种算法可以分为阈值分割和边缘检测两类。
阈值分割是通过
设定阈值，将图像分为缺陷和正常两个区域，通过阈值的设置来
达到检测缺陷的目的。
而边缘检测则是对于图像中的边缘进行检测，通过边缘的变化来检测缺陷。
2. 基于颜色图像的算法
这种算法使用颜色信息来进行缺陷检测。
其中一种方法是基于颜色空间的算法，比如说HSV颜色空间或是RGB颜色空间，使用不同颜色空间的颜色值来检测缺陷。
另一种方法是基于颜色差异的算法，对于不同颜色之间的差异进行分析来检测缺陷。
三、基于图像处理技术的缺陷检测算法研究进展
针对基于图像处理技术的缺陷检测算法，国内外的研究者都进行了大量的研究和探讨，取得了不少进展。
例如，中国科学院自动化研究所研究团队就设计了基于颜色差异的缺陷检测算法。
同时，国外的研究团队也在该领域取得了很多的成果，比如说美国麻省理工学院的研究团队使用了深度学习技术来进行缺陷检测。
四、基于图像处理技术的缺陷检测算法的发展前景
随着工业自动化程度的不断提高，基于图像处理技术的缺陷检测算法的应用前景十分广泛。
尤其是在电子、汽车、食品、医药等生产领域，这种技术的应用已经成为最优方案。
另外，深度学习技术的发展已经为基于图像处理技术的缺陷检测算法研究提供了更为广阔的发展空间。
总之，基于图像处理技术的缺陷检测算法在今后的工业生产中将会有更广泛的应用。
研究者们也将会持续探索新的技术和方法来提升缺陷检测的效率和准确性。
