蒸汽冷凝水回收方案

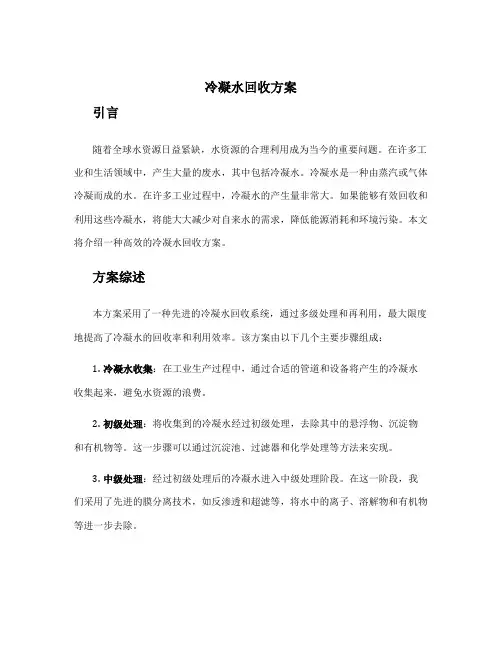

冷凝水回收方案
冷凝水回收方案引言随着全球水资源日益紧缺，水资源的合理利用成为当今的重要问题。
在许多工业和生活领域中，产生大量的废水，其中包括冷凝水。
冷凝水是一种由蒸汽或气体冷凝而成的水。
在许多工业过程中，冷凝水的产生量非常大。
如果能够有效回收和利用这些冷凝水，将能大大减少对自来水的需求，降低能源消耗和环境污染。
本文将介绍一种高效的冷凝水回收方案。
方案综述本方案采用了一种先进的冷凝水回收系统，通过多级处理和再利用，最大限度地提高了冷凝水的回收率和利用效率。
该方案由以下几个主要步骤组成：1.冷凝水收集：在工业生产过程中，通过合适的管道和设备将产生的冷凝水收集起来，避免水资源的浪费。
2.初级处理：将收集到的冷凝水经过初级处理，去除其中的悬浮物、沉淀物和有机物等。
这一步骤可以通过沉淀池、过滤器和化学处理等方法来实现。
3.中级处理：经过初级处理后的冷凝水进入中级处理阶段。
在这一阶段，我们采用了先进的膜分离技术，如反渗透和超滤等，将水中的离子、溶解物和有机物等进一步去除。
4.高级处理：经过中级处理后，冷凝水还需要进行高级处理。
在这一阶段，我们采用了电离子交换和活性炭吸附等方法，进一步去除水中的微量有机物和溶解物。
通过这些处理，冷凝水的水质可以达到自来水的标准。
5.再利用：经过高级处理后的冷凝水可以直接用于一些工业生产过程中的冷却或清洁等用途。
此外，冷凝水还可以用于灌溉农田和街道清洗等环境友好的用途。
方案优势本方案相较于传统的冷凝水处理，具有明显的优势：•高效回收率：通过多级处理，本方案能够使冷凝水的回收率明显提高，最终达到90%以上。
•节能环保：回收并再利用冷凝水可以大大减少对自来水的需求，降低了能源消耗和碳排放量，有利于环境保护。
•降低成本：冷凝水回收后可以直接用于工业生产过程中，避免了额外的自来水购买和处理成本，降低了生产成本。
•多功能利用：经过处理的冷凝水可以用于多种用途，包括冷却、清洁、灌溉等，提高了水资源的综合利用效益。
阐述蒸汽冷凝水的回收和利用方法
阐述蒸汽冷凝水的回收和利用方法随着人们节能环保意识的提高，人们对冷凝水的看法也在发生转变。
曾经被视为蒸汽输送中低廉副产品的冷凝水，由于冷凝水回收技术的应用，如今已被视为宝贵的资源。
把冷凝水直接排掉，无异于丢掉可观的经济效益。
不同压力下蒸汽产生的凝结水所含有的热量不同（一般在60℃以上，有的甚至可达90℃），蒸汽压力越高，冷凝水含有的热能越大，其内在能量相当可观。
据统计，冷凝水含有的热量可占到蒸汽总热量的15%～30%。
由于冷凝水温度较高，且含有一定量的化学成分，将未经处理的冷凝水直接排掉也会对环境造成危害并威胁人身安全。
通过回收冷凝水，使锅炉、蒸汽、冷凝水成为一个闭式循环系统，可以充分利用冷凝水中的热能。
当今，许多科技人员都在探索冷凝水的二次利用方案以及如何使热源回收达到最大化，闭式冷凝水回收系统就是其中一种。
闭式冷凝水回收系统是一种使冷凝水在回收利用过程中不与大气接触的循环系统。
一般来说，该系统运行压力高于大气压力，其节能效果和综合效益优于开放式回收系统。
闭式冷凝水回收系统的优点主要表现在以下三个方面：一是由于闭式回收系统中闪蒸损失的大大减少和凝结水的及时输送，使冷凝水本身的热量得到了充分利用；二是由于冷凝水与空气的隔离可以使水质保持较好的软化状态，减轻了回水管道和附件的腐蚀；三是系统运行安全可靠。
1 闭式冷凝水回收系统的工作原理闭式冷凝水回收系统的循环构成为：锅炉→蒸汽管网→用汽设备→疏水系统（集水点）→回收管网→回收机组→锅炉，工作循环见图1所示：图1 闭式冷凝水回收系统示意图在闭式冷凝水回收系统中，疏水阀将蒸汽运行过程中产生的冷凝水与蒸汽分离，并将分离出的冷凝水输送到集水箱；冷凝水输送泵将集水箱中收集的冷凝水输送到锅炉给水槽，给水槽中的冷凝水经过处理后再由给水泵输送到锅炉。
给水槽承担着为锅炉补水的功能，锅炉运行过程中消耗的水通过给水槽补充。
未安装冷凝水回收装置的蒸汽系统，锅炉运行过程中消耗的水需要全部由新水补充。
二期工业用蒸汽冷凝水回收方案
费。
关键 词 ： 凝 水 回 收 冷
ｌ 概 述
降低成本
节 能
统 和 闭 式 回收 系统 。开 式 回 收 系统 的 冷 凝 水 收 集 箱 是
ｍ／ ３ ｈ升压 泵 向除 氧 器 上 水 ， 发 现 酸 站 来 的 水 质 不 合 当
系统 用 料 和 造 价
序号
名称
规格 型号
数量
造 价
备 注
３ 冷 凝水 回收 量
每 吨除 盐 水 造 价 需 要 １ ８ 。 最 大 回 水 量 按 占 ．元
３ １ 酸 站 冷 凝 水 回收 量 ． 酸 浴 加 热 器 （００ ｇｈ ） ９０ ｋ／ ×２ ＋酸 浴 蒸 发 Ｈ罐 加 热 器
备 ）利 用 两 个 单 独 得 回路 把 冷 凝 水 输 送 到 电厂 的 两 个 ，
疏 水 箱 。两 个 疏 水 箱 出 口 合 成 一 个 以母 管 ． 设 置 两 并 台 流量 为 １０ ｍ ／ ０ ３ ｈ的 升 压 泵 （ 备 一 启 ） 一 台 流 量 为 一 和 ３ ３ ｈ的升 压 泵 ，正 常 运 行 时 ， 启 一 台 流 量 为 １ ０ ０ｍ ／ 开 ０
压 力 ， 冷 凝 水水 温 低 于 该 压 力 下 的 沸 点 ， 凝 水 的 热 使 冷
能得 到充 分 利 用 。而 且 闭式 系 统 的 冷 凝 水 保 持 蒸 汽 原
有 品质 ， 于 锅 炉 给 水 时 ， 会 增 加 溶 解 氧 量 ， 减 少 用 不 也 了 锅 炉 补 水 量 ， 少 了水 处 理 的费 用 。 因 此 ， 冷 凝 水 减 本 回 收 方 案 采 用 闭式 回收 系 统 。

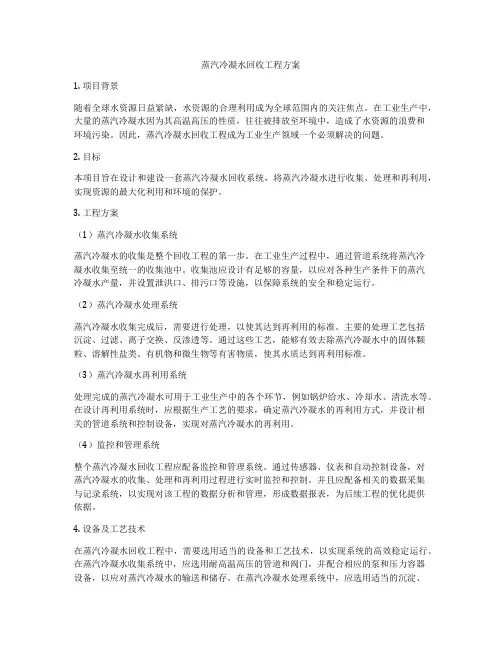

蒸汽冷凝水回收工程方案
蒸汽冷凝水回收工程方案1. 项目背景随着全球水资源日益紧缺，水资源的合理利用成为全球范围内的关注焦点。
在工业生产中，大量的蒸汽冷凝水因为其高温高压的性质，往往被排放至环境中，造成了水资源的浪费和环境污染。
因此，蒸汽冷凝水回收工程成为工业生产领域一个必须解决的问题。
2. 目标本项目旨在设计和建设一套蒸汽冷凝水回收系统，将蒸汽冷凝水进行收集、处理和再利用，实现资源的最大化利用和环境的保护。
3. 工程方案（1）蒸汽冷凝水收集系统蒸汽冷凝水的收集是整个回收工程的第一步。
在工业生产过程中，通过管道系统将蒸汽冷凝水收集至统一的收集池中。
收集池应设计有足够的容量，以应对各种生产条件下的蒸汽冷凝水产量，并设置泄洪口、排污口等设施，以保障系统的安全和稳定运行。
（2）蒸汽冷凝水处理系统蒸汽冷凝水收集完成后，需要进行处理，以使其达到再利用的标准。
主要的处理工艺包括沉淀、过滤、离子交换、反渗透等。
通过这些工艺，能够有效去除蒸汽冷凝水中的固体颗粒、溶解性盐类、有机物和微生物等有害物质，使其水质达到再利用标准。
（3）蒸汽冷凝水再利用系统处理完成的蒸汽冷凝水可用于工业生产中的各个环节，例如锅炉给水、冷却水、清洗水等。
在设计再利用系统时，应根据生产工艺的要求，确定蒸汽冷凝水的再利用方式，并设计相关的管道系统和控制设备，实现对蒸汽冷凝水的再利用。
（4）监控和管理系统整个蒸汽冷凝水回收工程应配备监控和管理系统。
通过传感器、仪表和自动控制设备，对蒸汽冷凝水的收集、处理和再利用过程进行实时监控和控制。
并且应配备相关的数据采集与记录系统，以实现对该工程的数据分析和管理，形成数据报表，为后续工程的优化提供依据。
4. 设备及工艺技术在蒸汽冷凝水回收工程中，需要选用适当的设备和工艺技术，以实现系统的高效稳定运行。
在蒸汽冷凝水收集系统中，应选用耐高温高压的管道和阀门，并配合相应的泵和压力容器设备，以应对蒸汽冷凝水的输送和储存。
在蒸汽冷凝水处理系统中，应选用适当的沉淀、过滤、离子交换和反渗透设备，以实现对蒸汽冷凝水中有害物质的有效去除。

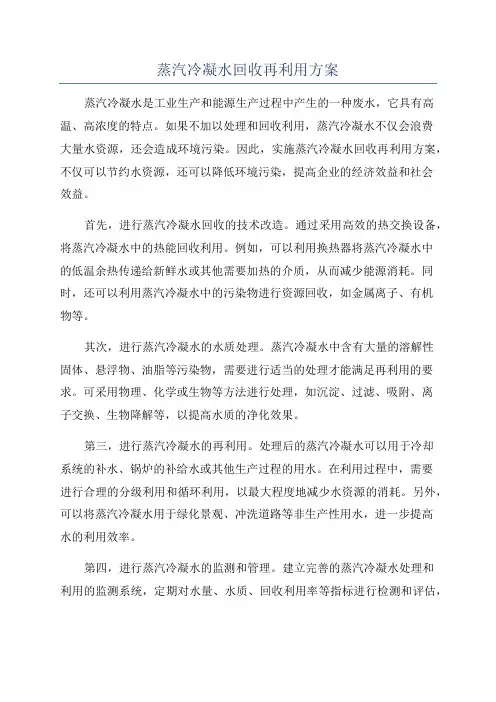

蒸汽冷凝水回收再利用方案
蒸汽冷凝水回收再利用方案蒸汽冷凝水是工业生产和能源生产过程中产生的一种废水，它具有高温、高浓度的特点。
如果不加以处理和回收利用，蒸汽冷凝水不仅会浪费大量水资源，还会造成环境污染。
因此，实施蒸汽冷凝水回收再利用方案，不仅可以节约水资源，还可以降低环境污染，提高企业的经济效益和社会效益。
首先，进行蒸汽冷凝水回收的技术改造。
通过采用高效的热交换设备，将蒸汽冷凝水中的热能回收利用。
例如，可以利用换热器将蒸汽冷凝水中的低温余热传递给新鲜水或其他需要加热的介质，从而减少能源消耗。
同时，还可以利用蒸汽冷凝水中的污染物进行资源回收，如金属离子、有机物等。
其次，进行蒸汽冷凝水的水质处理。
蒸汽冷凝水中含有大量的溶解性固体、悬浮物、油脂等污染物，需要进行适当的处理才能满足再利用的要求。
可采用物理、化学或生物等方法进行处理，如沉淀、过滤、吸附、离子交换、生物降解等，以提高水质的净化效果。
第三，进行蒸汽冷凝水的再利用。
处理后的蒸汽冷凝水可以用于冷却系统的补水、锅炉的补给水或其他生产过程的用水。
在利用过程中，需要进行合理的分级利用和循环利用，以最大程度地减少水资源的消耗。
另外，可以将蒸汽冷凝水用于绿化景观、冲洗道路等非生产性用水，进一步提高水的利用效率。
第四，进行蒸汽冷凝水的监测和管理。
建立完善的蒸汽冷凝水处理和利用的监测系统，定期对水量、水质、回收利用率等指标进行检测和评估，及时发现和解决问题。
另外，要加强对员工的培训和管理，提高他们的环保意识和技能，确保方案的有效实施。
最后，进行定期的技术改进和优化。
鉴于蒸汽冷凝水的特点和变化，建议对方案进行定期的技术改进和优化，以提高蒸汽冷凝水回收再利用的效果。
同时，要关注新技术和新设备的发展和应用，积极推动蒸汽冷凝水回收再利用技术的创新。
综上所述，蒸汽冷凝水回收再利用方案是一项有效的节水和环保措施，对于减少水资源消耗、降低环境污染、提高企业效益具有重要意义。
企业应该充分认识到蒸汽冷凝水回收再利用的重要性，积极采取行动，推动方案的落地实施。
冷凝水回收技术及选择方法
冷凝水回收技术及选择方法冷凝水回收方法蒸汽在用汽设备中放出汽化潜热后，变成冷凝水，经疏水器排出。
不同用汽设备排放的冷凝水通过回收管网汇集到集水罐中，由冷凝水回收装置送到锅炉或其它用热处，如除氧器等，这就是冷凝水回收系统。
该系统的作用在于回收利用冷凝水的热量（包括闪蒸汽热量）和软化水，根据不同情况可采用不同工艺方式。
一般习惯上有开式系统和闭式系统之分。
（1）开式系统该系统冷凝水收集箱是开口式，与大气相通，由于冷凝水进入收集箱时压力突然降低，水温高于该压力对应的沸点，产生大量二次闪蒸汽，剩余冷凝水温度大约是100℃。
实际上，由于闪蒸散热或有时为了防止输送水泵汽蚀而兑入冷水，回收水温仅在70℃左右。
加之开式回收方式会有空气进入冷凝水回收管道，容易引起管道腐蚀。
但开式系统装置简单，投资较少。
与冷凝水直接排放相比，仍有一定的节能效果。
(2)闭式系统该系统中冷凝水收集箱是封闭式，系统内冷凝水压力始终保持高于大气压力，使冷凝水水温低于该压力下的沸点，冷凝水的热能得到充分利用。
而且闭式系统的冷凝水保持蒸汽原有品质，用于锅炉给水时，不会增加溶解氧量，也减少了锅炉补水量，减少了水处理的费用。
冷凝水是否属于闭式回收，要看系统压力和大气压力之间的关系。
若用汽设备使用蒸汽压力为P1，冷凝水回收集水罐的标定压力为P2，大气压力为P0。
当P2越接近于P1时，回收系统闭式程度越高，节能率越高；反之，P2越接近于P0时，回收系统的密闭程度越差，节能率越小。
显然，密闭系统评判标准是P0、P1、P2三者的大小关系。
当P2=P0时，就不能称为密闭式回收系统，就变成了开式回收系统。
其节能率和开式系统也就是一样的。
二、冷凝水回收技术的选择方法按用汽设备使用蒸汽的压力和温度选择回收方法1）用汽设备疏水压力小于0.15MPa时，冷凝水可以利用重力自流回收。
尽量用集水罐与水泵吸入口的液位差提供防汽蚀压头，如果工艺布置不能保证必要的防汽蚀压头，要采取专门的防汽蚀装置。
蒸汽冷凝水回收技术有哪些
蒸汽冷凝水回收技术有哪些蒸汽冷凝水回收技术有哪些1、蒸汽冷凝水回收增压气蚀消除技术配备专用喷射器，以泵出口的高压水作为工作流体，带动低压的高温热水在喷射器内作用混合(温度不变) ，形成压力适中的混合流体，使原高温水从饱和状态变成过冷状态，巧妙而有效的防止水泵气蚀问题。
2、蒸汽冷凝水回收冷凝水快排导流技术根据阿基米德螺线在回收罐内设置多层导流机构，具有快速导流功能，既保证泵前流体的平稳快速流动，又防止形成“旋风”漏斗产生气蚀条件。
3、蒸汽冷凝水回收汽水分离技术过热冷凝水或锅炉排污水沿闪蒸罐切线进人罐内，根据流体两相流和涡流分离理论，在罐内扩容后，压力降低，会在罐内产生闪蒸汽，可以引入低压蒸汽管道或通过喷射器加压后引入中压管道，进入用热设备，加热物料，使原来低品质的热能重新得到利用。
聚集在下部的饱和冷凝水经疏水阀后流到冷凝水回收罐体或除氧水箱。
4、蒸汽冷凝水回收喷射热泵技术所谓“喷射热泵”是用正常蒸汽(压力较高) 作为工作流体，回收冷凝水的乏汽(压力较低) 。
在喷射器内形成压力适中的低压蒸汽，重新用于生产，利用了这部分余热，有效降低了冷凝水回收机组的背压，更有利于冷凝水的回收。
5、蒸汽冷凝水回收高温闪蒸的梯级利用技术在同时使用高压、中压和低压蒸汽时，可以将高压蒸汽设备使用后的汽水混合物送入闪蒸罐，进行汽水分离。
冷凝水可由疏水器回收，而低压蒸汽(有调压系统) 可以继续使用。
这样就形成一个两级或多级的梯级利用系统。
6、蒸汽冷凝水回收乏汽抽吸技术所谓乏汽，是饱和状态的冷凝水在减压时产生的闪蒸汽和疏水器漏汽的混合体。
为更好的利用乏汽，南京兆泉科技有限责任公司设计了专门的乏汽抽吸设备，在密闭式冷凝水机组中，乏汽抽吸设备安装在高温冷凝水回收泵的后部，它使用已经提升压力的冷凝水作为工作流体，来抽吸回收罐内压力较低的乏汽，乏汽经过抽吸作用，被裹吸混合到高温高压冷凝水中，一起输送到目的地。
在这个过程中，一部分乏汽发生相变以冷凝水形式溶入，另一部分在到达输送目的地(如除氧器等) 以后会析出，得到很好的回收利用。
冷凝水回收的几种方法
如何适当地回收凝结水杭州瓦特节能工程有限公司技术部李少鹏蒸汽系统中的凝结水可以用三种方式来回收:a)通过重力回收这是最好的回收凝结水的方法.在这种系统中,凝结水通过适当地安排凝结水管子并依靠重力流回锅炉.凝结水管子安装设计没有任何升高点.这样可以避免对疏水阀产生背压.要达到这点,在凝结水设备出口处与锅炉给水箱进口处必须存在位差.实际上,很难利用重力方法回来收凝结水,因为大多数的工厂的锅炉与加工设备是处在同一个层面上.b)通过背压回收按照这种方法,凝结水是通过利用疏水阀中的蒸汽压力来回收的.凝结水管道被提升到高于锅炉给水箱的高度.因而疏水阀中的蒸汽压力必须能够克服静态压头和凝结水管道的摩擦阻力以及任何来自于锅炉给水箱的背压.在冷启动时,这时凝结水量最高,蒸汽压力低,不能够回收凝结水,将造成启动延迟以及水锤的可能性.当蒸汽设备是带温控阀系统,蒸汽压力的变化取决于蒸汽温度的变化.同样地,蒸汽压力不能够将凝结水从蒸汽空间中排除并将它回收至凝结水主管道,它会造成蒸汽空间积水,温度不平衡,热应力以及可能的水锤和损坏,工艺效率和品质将会下降.c)通过利用凝结水回收泵凝结水的回收可以通过模仿重力的方式来达到.凝结水通过重力方式排放到一个通大气的凝结水收集箱里.在那里一个回收泵将凝结水送回到锅炉房中.泵的选择很重要.离心式泵不适用于这种使用,这种泵抽水是通过泵浦转子的转动来达到的.转动使凝结水压力降低,当驱动器空转时压力达到最低,对于凝结水温度在100℃大气压力的情况下,压力的降低将导致一些凝结水不能处于液态,(压力越低,饱和温度越低),多余的能量将再次蒸发部份凝结水为蒸汽,当压力升高时,汽泡破碎,液态的凝结水高速冲击,这就是气蚀,将对叶片轴承造成损坏,烧坏泵的马达.为了防止这种现象产生,可以通过提高泵的扬程或降低凝结水温度的方法来实现.提高离心式泵的扬程可通过提高凝结水收集箱高于泵几米来达到其高度大于3米是正常的事,这样使得加工设备凝结水排放到达凝结水收集箱,是通过提高疏水阀后的管子来达到高于收集箱的高度.这样在疏水阀上造成一个背压,使得凝结水从蒸汽空间中的排除变得困难.降低凝结水的温度可以通过利用一个大的未保温的凝结水收集箱,收集箱内水从低位向高位上升的时间足够使凝结水的温度降至80℃或更低,在这一过程中,凝结水30%的热量损失掉了.对于以这种方式回收的每吨凝结水,83000KJ的能量或者203升的燃料油就被浪费掉了.B14)瓦特节能的自动凝结水回收泵是被特别设计用来回收温度达到100℃的凝结水,作为一种利用浮球机械结构来驱动泵循环的泵,它不会造成气蚀损坏,它没有高速运动的部件,它利用蒸汽作为动力,不需要电力,液位控制或者其他非机械装置.这些可以使得安装简化,保证可靠运行多年,当凝结水达到泵时,它驱动浮球机构,从而开始泵的循环,这种泵会自动地对所需抽的凝结水量作出反应,以适应工业蒸汽系统中凝结水量的波动.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蒸汽冷凝水回收方案 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
设备房蒸汽凝结水回收再利用方案
一、现状
750万吨现场锅炉房现有10t/h蒸汽锅炉4台，一般情况下有2台锅炉运行，蒸汽压力~，每天平均产生蒸汽量200t。
主要用汽设备为2台湍流式热交换器、11台容积式热交换器、2台中央空调制冷机组和选矿浮选工艺用汽。
容积式热交换器配有一套凝结水回收系统，为开式回收系统。
二、存在的问题
1、大量的疏水阀漏汽和闪蒸二次汽对空排放，这部分浪费约占凝结水总量的5～20%，总热量的20～60%。
2、闪蒸二次汽的排放，在冬天热雾漫天，夏季热浪逼人，即对环境造成严重的热污染，又可能烫伤人员，存在安全隐患。
3、潮湿的环境加重了金属设备的腐蚀，电气设备老化，形成间接损失。
4、回收系统设有两台水泵，但没有敷设设备房至锅炉房的凝结水回收管路，所以没有启用，高温凝结水直接排至地沟，造成水资源和热能的白白浪费。
5、开式回收系统凝结水收集至开式水箱，再次溶解空气中的氧气，二氧化碳等杂质，增加了后处理费用。
目前国内企业的凝结水回收基本采取开式水罐、水箱等，为减少闪蒸二次汽（凝结水温度高，进到开式系统压力降低，大量的显
热变成潜热，形成二次汽化）的排放。
有的企业采用掺水降温，降低水质和利用价值，还有的企业专门上一台冷凝器，用循环水对闪蒸二次汽进行吸，然后再通过凉水塔将热量排放掉，为浪费这部分能源，还要上设备和花费新的能源。
三、解决方案
采用闭式回收系统，对开式回收系统进行适当改造，购置安装一套SVLN-5闭式凝结水回收装置，敷设一趟300米φ58*4无缝钢管，作为设备房至锅炉房除氧器凝结水回收管路，将凝结水回收至锅炉再利用。
四、主要设备材料清单
五、设备配置清单
六、设备技术参数
罐体
水泵
自动控制
七、费用预算
八：经济效益分析
锅炉技术参数：额定蒸汽量10t/h，热效率%，每天运行24小时，每年运行350天，燃料为AⅡ类烟煤。
设备房热交换系统平均耗汽量h，AⅡ类烟煤热值
5000Kcal/Kg，燃煤价格元/吨，水软化费用元/吨，水价格元/吨，软化水温度20℃，回收冷凝水的温度为93℃。
密闭式冷凝水回收系统每年效益情况：
每年回收冷凝水
=17640吨
每年节约热能
17640X1000X(93-20)=128772万Kcal
折合AⅡ类烟煤
128772X10000/（5000X1000）=吨
每年节煤价值
（）/=万元
每年节约水软化费用
=万元
每年节约水费用
=万元
每年合计效益
++＝万元
投入回收期计算（）/=月。
