10KV电缆制作工艺及步骤
10kV单芯电力电缆中间接头的制作工艺标准
10kV单芯电力电缆中间接头的制作工艺标准一、施工准备1、劳动组织2、工机料准备二、操作程序1、工序流程图2 操作要领（1）电缆测试制作前应用2500V兆欧表测量电缆绝缘电阻，绝缘应合格。
（2）剥切电缆铜屏蔽层剥去电缆外护套，剥离长度为A+140mm（A值根据电缆型号确定，电缆芯线截面50－240mm的A值为170mm）。
（3）剥切电缆内护套两端护套口各保留90mm铜屏蔽带，其余全部剥去。
（4）剥切电缆半导电层按A值剥除外半导电层，剥离时，切勿划伤主绝缘。
（5）剥切电缆主绝缘按1/2接管长+5mm长度切除电缆主绝缘，并在主绝缘上作3mm*450的倒角。
（6）主绝缘清洗半重叠来回绕包Scotch13半导电胶带，从铜屏蔽带上40mm 处开始绕包至10mm的外半导电层上，绕包端口应十分平整。
按常规方法清洗电缆主绝缘，切勿使溶剂碰到半导电层，如果必须要用砂纸磨掉主绝缘上残留半导体，只能用不导电的氧化铝砂纸（最大粒度120）不能使打磨后的主绝缘外径小于接头选用范围，在进行下一步骤前，主绝缘表面必须保持干燥，如有必要用干净的不起毛布进行擦拭。
（7）套入冷缩式中间接头、铜屏蔽网套。
（8）接续电缆连接管先将电缆连接管套在电缆芯线上，两端压接（不要压接管的中心），压接后应对接管表面挫平打光并且清洗。
（9）冷缩头固定及收缩将P55/R混合剂（只能用P55/R混合剂）涂抹在半导电层与主绝缘交界处，然后把其余混合剂均匀抹在主绝缘表面上。
测量绝缘端口之间尺寸C然后按尺寸1/2C，在接管上确定实际中心点D然后以D为基准按300mm在一边的铜屏蔽带上找出一个尺寸校验点E，由于冷缩接头为整体预制式结构，中心定位应做到准确无误。
在半导电层上距离屏蔽层端口X处做一记号，此处为接头收缩定位点见下表。
将冷缩接头对准定位标记，逆时针抽掉芯绳使接头收缩，在接头收缩一半后校验冷缩接头主体上的中心标记到校验点E的距离是否确实为300mm，如有偏差，尽快左右移动接头以进行调整。
10kv电缆工程施工
10kv电缆工程施工一、10KV电缆工程施工流程1.前期准备工作在进行10KV电缆工程施工之前，需要进行大量的前期准备工作，主要包括设计方案确定、施工单位选择、施工人员培训、施工设备准备等。
设计方案确定是最为关键的一环，需要根据具体现场情况确定电缆敷设路线、接地方式、接地排列及相间距等。
2.电缆线路敷设电缆线路敷设是10KV电缆工程施工的关键环节，需要根据设计方案确定的敷设路线进行布线。
在敷设电缆线路时，需要严格按照电缆敷设规范进行操作，确保电缆不受损坏。
3.电缆连接及绝缘测试电缆连接及绝缘测试是10KV电缆工程施工的重要环节，需要保证电缆连接牢固可靠以及电缆绝缘性能良好。
在进行电缆连接时，需要根据电缆连接方式进行操作，并进行绝缘测试以确保连接处无漏电或短路现象。
4.接地及防雷工作接地及防雷工作是10KV电缆工程施工中不可忽视的一环，需要在电缆接地处进行接地处理以确保电缆传输安全可靠。
同时，还需要进行防雷工作，安装防雷设备以防止雷击对电缆线路造成损坏。
5.验收及运行检测在完成10KV电缆工程施工后，需要对电缆线路进行验收及运行检测，确保电缆线路正常运行。
验收内容包括电缆连接质量检测、绝缘测试、接地测试以及线路运行检测等。
二、10KV电缆工程施工注意事项1.施工单位选择选择有资质、技术过硬的施工单位进行10KV电缆工程施工，确保施工质量。
2.施工人员培训施工人员需要经过专业培训，并持有相关证书，熟练掌握电缆施工技术。
3.施工设备准备准备必要的施工设备和工具，确保施工过程中的需要。
4.安全防范措施在进行10KV电缆工程施工时，需要加强安全防范措施，确保施工过程中安全。
5.质量管理严格按照电缆施工规范进行施工，确保工程质量合格。
三、10KV电缆工程施工常见问题解决方案1.电缆断裂遇到电缆断裂问题时，需要及时停止施工，寻找断裂点并进行修复。
2.电缆接地不良电缆接地不良会影响电缆传输效果，需重新进行接地处理。
10KV高压电缆中间头制作过程
10KV高压电缆中间头制作过程制作10KV高压电缆中间头的过程包括以下几个步骤：1.材料准备：准备主要材料，包括绝缘套管、电缆接头、接头套管、绝缘子、半导体材料、绝缘接地支架等。
确保材料的质量和完整性。
2.高压电缆准备：首先需要将两根高压电缆的外绝缘层、绝缘层和半导体层剥离，露出裸露的金属导体。
然后根据电缆接头尺寸，截取合适长度的电缆。
3.清洁处理：清洁电缆的裸露导体和绝缘层，确保其表面无杂质、油污和水分。
使用清洁剂或洗涤剂擦拭电缆表面，以提高接头的粘接性能。
4.安装电缆接头：将电缆接头插入电缆末端，将导体与接头的导体连接器相连接。
通过拧紧螺母，确保导体与接头的良好接触。
然后将半导体材料缠绕在导体和接头之间，提高电缆的绝缘性能。
5.安装绝缘子和接头套管：将绝缘子插入接头的绝缘子插槽中，使其与电缆的绝缘层完全贴合。
然后将接头套管套在接头上方，保护绝缘子和接头不受机械损伤。
6.安装绝缘接地支架：将绝缘接地支架安装在电缆的绝缘层上方。
绝缘接地支架可以提供绝缘子的电气接地保护，减少电缆绝缘层外部的电磁干扰。
7.绝缘填充：在接头套管内填充绝缘填充物，以提高电缆连接处的绝缘性能。
绝缘填充物可以填充空隙，防止水分和气体进入电缆接头。
8.密封防护：用绝缘套管将整个接头密封起来，以保护接头免受机械和环境的损害。
绝缘套管可以使用热缩管或绝缘胶带等材料。
9.检测和测试：对制作好的10KV高压电缆中间头进行检测和测试。
通过高压测试、绝缘电阻测试和局部放电测试等方式，确保电缆连接处的安全性和可靠性。
10.安装完成：经过检测和测试合格后，将制作好的10KV高压电缆中间头安装在需要连接的两根电缆的连接处。
通过紧固螺母，确保连接牢固。
以上就是10KV高压电缆中间头的制作过程。
制作过程需要严格遵循工艺要求和操作规程，以确保制作出质量可靠的电缆中间头。
制作时还需要采取相应的安全措施，确保人身安全。
10kv电缆的制作工艺
10kv电缆的制作工艺
10kV电缆的制作工艺通常包括以下步骤：
1. 原材料准备：准备铜线和绝缘材料，铜线用于导电，绝缘材料用于隔离电线和周围环境。
2. 铜线制备：将铜杆通过拉拔机拉制成合适直径的铜丝。
3. 绝缘材料加工：将绝缘材料切割成合适长度和宽度的片状，用于包覆铜线。
4. 铜线绝缘：将铜线通过绝缘机，绝缘机会将绝缘材料自动包覆在铜线上。
5. 绞合：将绝缘好的铜线通过绞线机绞合成电缆芯。
6. 护套材料准备：准备护套材料，护套材料用于保护电缆芯免受机械损坏。
7. 护套：将电缆芯通过护套机，护套机会将护套材料自动包覆在电缆芯上。
8. 引线和套管：根据需要，在电缆的一端连接引线和套管，用于接入电力设备。
9. 测试：经过制作的电缆需要进行电气性能测试，以确保其符合相关标准和规范。
10. 包装和运输：完成测试后，将电缆进行包装，准备运输至需要使用的地点。
以上步骤仅为一般情况下的10kV电缆制作工艺，实际工艺可能因制造厂家和特定要求而有所差异。
制作工艺的细节也可能包括其他步骤，如屏蔽或绝缘增强等。
为了确保电缆的质量和可靠性，制作过程中还需要严格控制材料的质量和生产环境的干净度。

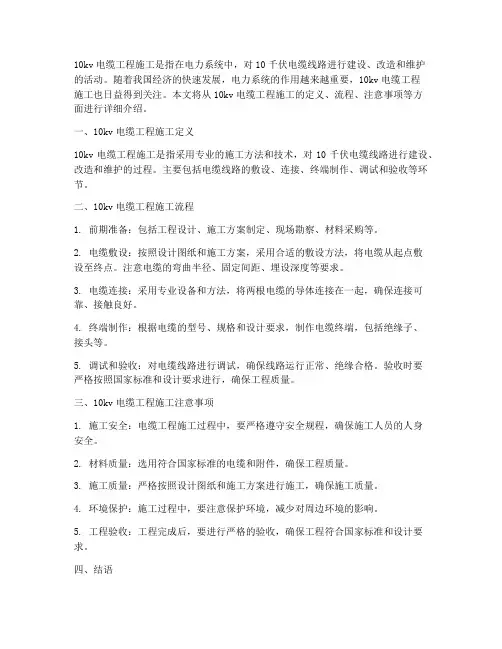

10kv电缆工程施工
10kv电缆工程施工是指在电力系统中，对10千伏电缆线路进行建设、改造和维护的活动。
随着我国经济的快速发展，电力系统的作用越来越重要，10kv电缆工程施工也日益得到关注。
本文将从10kv电缆工程施工的定义、流程、注意事项等方面进行详细介绍。
一、10kv电缆工程施工定义10kv电缆工程施工是指采用专业的施工方法和技术，对10千伏电缆线路进行建设、改造和维护的过程。
主要包括电缆线路的敷设、连接、终端制作、调试和验收等环节。
二、10kv电缆工程施工流程1. 前期准备：包括工程设计、施工方案制定、现场勘察、材料采购等。
2. 电缆敷设：按照设计图纸和施工方案，采用合适的敷设方法，将电缆从起点敷设至终点。
注意电缆的弯曲半径、固定间距、埋设深度等要求。
3. 电缆连接：采用专业设备和方法，将两根电缆的导体连接在一起，确保连接可靠、接触良好。
4. 终端制作：根据电缆的型号、规格和设计要求，制作电缆终端，包括绝缘子、接头等。
5. 调试和验收：对电缆线路进行调试，确保线路运行正常、绝缘合格。
验收时要严格按照国家标准和设计要求进行，确保工程质量。
三、10kv电缆工程施工注意事项1. 施工安全：电缆工程施工过程中，要严格遵守安全规程，确保施工人员的人身安全。
2. 材料质量：选用符合国家标准的电缆和附件，确保工程质量。
3. 施工质量：严格按照设计图纸和施工方案进行施工，确保施工质量。
4. 环境保护：施工过程中，要注意保护环境，减少对周边环境的影响。
5. 工程验收：工程完成后，要进行严格的验收，确保工程符合国家标准和设计要求。
四、结语10kv电缆工程施工是电力系统建设的重要组成部分，对我国经济发展和人民生活具有重要意义。
只有严格按照施工规程和标准进行施工，才能确保电缆线路的安全、稳定运行。
因此，施工单位要加强对施工人员的培训和管理，提高施工质量，为我国电力事业的发展贡献力量。
10kV电缆线路标准建设规范及施工工艺-参考学习
10kV电缆线路标准建设规范及施工工艺项目/工艺名称工艺规范图片示例一、电缆通道施工电缆沟施工1.电缆沟开挖应严格按挖沟断面分级开挖，沟体开挖应连续开挖，挖土完成后应对基层土进行平整夯实处理。
2.压顶梁浇筑时，制安模板时应托架牢固、模板平直、支撑合理、稳固及拆卸方便。
3.浇筑的混凝土板基础应平直，浇灌过程中用平板振动器振捣，如需分段浇捣，应采取预留接头钢筋、毛面、刷浆等措施。
浇注完成后要做好养护。
4.抹灰前检查预埋件安装位置正确，与墙体连接牢固。
5.铺设盖板时，应调整构件位置，使其缝宽均匀。
电缆排管、工井施工1.电缆排管埋设（1）沟槽土方开挖时，应有防止沟槽两边土体塌方的措施，并不得影响两边建构筑物的安全；（2）电缆排管基础垫层：采用C20细石混凝土，厚度≥100毫米；（3）电缆排管非行车道上管枕顶面离地面≥0.5米；行车道上管枕顶面离地面≥0.8米，电缆保护管间应采用管枕固定；人行道与行车道间排管应通过工井平滑过渡；排管间隙需填砂并冲水接近饱和后振实，未经设计许可不得采用其他填充材料，严禁直接填土；部分路径埋深无法满足设计要求时可采用细石混凝土包封。
（4）电缆保护管应分层敷设，并分层填砂灌水夯实，压实系数应不小于0.94；（5）电缆排管管顶回填层：排管填砂应高出管顶，路面为土层的填砂厚度为15CM；路面为人行道花砖或水泥路的填砂层厚度按不同管沟深度进行设计，填砂直至垫层底部。
（6）人行道花砖路面垫层：基层（5%水工艺规范名称泥稳定层）厚200毫米，（7）水泥路面：市政道路按底基层（填隙碎石）厚150毫米，基层（5%水泥稳定层）厚200毫米，面层（C30混凝土，抗折4.5）厚250毫米进行设计；乡村道路按底基层（填隙碎石）厚100毫米，基层（5%水泥稳定层）厚100毫米，面层（C30混凝土，抗折4.5）厚200毫米进行设计。
2.工井设置、排水及封堵：（1）电缆工井应采用钢筋混凝土结构，工井深度原则上不得小于1.9米。
10kv电缆终端制作工艺
10KV电缆热缩终端接头工艺流程：①制作时对环境的要求：10kV电缆热缩终端头的制作必须在天气晴朗、空气干燥的情况下进行，施工场地应清洁无飞扬的灰尘或纸屑。
②制作时对电缆的要求：所制作的10kV电缆外观应整洁无破损，并做绝缘电阻、直流耐压试验，经试验合格后方可进行。
③剥切外护套按10kv三芯交联电缆终端头剖切图所示④剥切铠装层：自外套切口处保留50mm（去漆），用铜绑线扎固定后其余剥除。
注意切割深度不得超过铠装厚度的2/3，切口应平齐，不应有尖角、锐边，切割时勿伤内层结构。
⑤剥切内衬层及填充物：自铠装借口处保留20mm内衬层，其余及其填充物剥除。
注意不得伤及铜屏蔽层。
⑥安装地线：用铜绑线将地线扎紧在各相铜屏蔽层和去漆的钢铠上,并焊劳,.注意扎丝不少于3道，焊面不小于圆周的1/3，焊点及扎丝头应处理平整，不应留有尖角、毛刺。
地线的密封端应做防潮处理（渗锡或绕包密封胶）。
⑦绕包填充胶：用填充绕包填充电缆分支处根部空隙及内衬层裸露部分的凹陷，外形似橄榄状，外径略大于电缆本体。
在清理干净的地线和外护套切口处朝电缆方向绕包一层30mm宽的密封胶。
⑧固定指套：将指套套至线芯根部后加热固定，先缩根部，在缩袖口及手指。
注意脚热火焰朝收缩方向、软硬适中并不断旋转、移动。
⑨剥切同屏蔽层：自指套端部量取50mm同屏蔽层，用聚录乙烯自粘带临时固定后其余同屏蔽层剥除。
注意切口应平齐，不得留有尖角。
⑩剥切外半导体电层：按照右图所示尺寸，保留同屏蔽切口20mm以内的半导体电层，其余剥除。
注意切口应平齐，不留残迹（用清洗剂清洁绝缘层表面），切勿伤及主绝缘层。
⑪固定应力控制管：剥除临时固定胶带，搭接铜屏蔽层20mm，并从该点起加热固定。
注意加热火焰朝收缩方向，软硬适中并不断旋转、移动。
⑫剥除主绝缘层：在线芯端部切除端子孔深加5mm的主绝缘层。
注意不得伤及导电线芯。
⑬切削反应锥：自主绝缘断口处量取40mm，削成35mm锥体，留5mm内半导电层，要求锥体圆整。
10kv高压电缆冷缩终端头制作工艺流程
10KV高压电缆冷缩终端头制作工艺流程一、引言随着电力行业的发展，高压电缆的使用越来越广泛。
为了确保电缆的安全与可靠运行，终端头的制作工艺显得尤为重要。
本文将详细介绍10KV高压电缆冷缩终端头的制作工艺流程。
二、材料准备在开始制作工艺流程前，我们需要准备以下材料： 1. 10KV高压电缆 2. 冷缩终端头 3. 填充物 4. 防潮胶带 5. 绝缘皮带三、工艺流程1. 打磨电缆首先，我们需要将电缆两端的绝缘层打磨至光滑，确保电缆的表面清洁。
2. 安装冷缩终端头将冷缩终端头套在电缆的一端，并确保终端头与电缆连接紧密。
使用热风枪将终端头加热，使其与电缆连接处融合，并形成均匀的密封层。
3. 填充物的填充在终端头与电缆连接处，需要加入填充物，以增加绝缘材料的厚度，并提高绝缘性能。
将填充物均匀地填入终端头内，并使用塑料棒或刮板将其压实。
4. 绝缘皮带的安装在填充物上方，需要安装一层绝缘皮带，用以加强绝缘的可靠性。
将绝缘皮带套在终端头上，并使用压接工具或剪刀将其固定。
5. 防潮胶带的封装为了防止水分渗入终端头内部，我们需要在绝缘皮带外层使用防潮胶带进行封装。
将防潮胶带从终端头底部开始缠绕，逐渐向上盖过终端头，确保终端头的外部能够完全被覆盖。
6. 终端头的固定最后，使用绑扎带或固定夹将终端头固定在电缆上，确保终端头与电缆的连接牢固可靠。
四、注意事项1.操作人员需要佩戴防护手套、眼镜等个人防护用具，确保安全。
2.在工艺流程中，需要严格按照厂家提供的操作手册进行操作，遵循正确的制作步骤。
3.在使用热风枪进行加热时，应注意保持合适的距离和时间，以免导致终端头过热或损坏。
4.在填充物的填充过程中，应均匀压实，避免出现松散的情况。
5.终端头制作完成后，应进行必要的电气性能测试，确保其满足相关标准和要求。
五、总结10KV高压电缆冷缩终端头的制作工艺流程是一个关键的环节，对电缆的安全运行起着重要的保障作用。
通过正确的工艺流程和合理的操作，可以制作出安全可靠的冷缩终端头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷缩电缆制作工艺要求及步骤
一、1．认真做好准备工作；
2．施工现场及周围环境应保持清洁干燥，光线充足；
3．施工过程中施工人员的手、施工用的材料和工具等应保
持清洁、干燥；
4．各种形式的中间接头和终端头每制作一个要求一次连续
做成。
不得有空闲。
二、制作步骤：
1．准备工作：
（1）制作电缆头前，把所用的材料和工具准备齐全，材料应符合要求，工具需擦洗干净，保持清洁并按图纸核对电缆型号及规格；
（2）检查电缆是否受潮；
（3）测量绝缘电阻；
（4）核对相序，作好记号。
2．确定剥切尺寸
电缆终端头的安装位置确定后，按图纸尺寸要求把电缆外护层和钢铠，内护层剥离；
3．制作工序：
（1）量好尺寸先剥离外护层（交联聚乙烯层）；
（2）用钢锯在钢铠与外护层（端部方向）3-5cm处锯一环形深痕，深度为钢铠厚度的三分之二，不得锯透，用螺丝刀在
锯痕尖角处将钢铠挑起，用钳子钳住，用力撕断钢铠，然
后将钢铠剥除；
（3）用刀在内护层与钢铠（端部方向）1cm处将内护层剥除。
在以下工序中不得将电缆头放在地面,应将其搁置在空间，以免被污染。
（4）用砂纸（皮）打磨钢铠及铜屏蔽，用1.5平方的裸铜线将接地线缠绕3~4匝箍紧后，焊接接地线后进行清洁并缠绕上填充绝缘胶（适量）；或用铜
辫子。
（5）套入绝缘三指（或单指套）套后进行冷收缩；
（6）用刀在铜屏蔽与三指套（端部方向）2~4cm处将铜屏蔽剥除；
（7）用玻璃（刀）在外半导电层与铜屏蔽（端部方向）2cm处将外半导电层剥除，并进行打磨PVC绝缘层，要求圆滑，不得有刀痕和波浪形；
（8）用清洁纸（液）将电缆外半导电以上（外）PVC绝缘层清洁干净，不得有黑色半导电颗粒；
（9）将应力胶粘在铜屏蔽与外半导电层中间，然后套入应力管，进行冷收缩；（10）将主（长型）绝缘管套入电缆头三指或单指套端部进行冷收缩（户外型还应套入防雨裙进行冷收缩）；
（11）按尺寸将电缆铜（铝）接头用压接器压牢；
（12）将密封管在主绝缘管与铜（铝）接头处进行冷收缩。
2008年9月。
