运放构成的积分器电路分析
分析一个模拟PI(比例积分)调节电路
分析一个模拟PI(比例积分)调节电路今天来介绍一个自动控制上常用的一个调节电路：PI调节电路，也就是比例积分电路。
当然作为PID调节电路，会有很多种形式，这可是最简单的由单运放构成的PI电路。
你也可以通过三个运放来构成，U2构成积分器，U1做比例运算，U3构成加法器。
如图1:图1上面的比较好理解，这里就不讨论了。
我们来研究下面的PI 电路。
如何来读懂这个电路呢，似乎与图1差别很大，好下面来计算一下传递函数图2如图2 箭头表示电流的方向，取电压与电流关联参考方向。
根据运放“虚短“可知运放反向输入端基本保持零电位。
则I=Vi÷R1-------------------------(1)由“虚断断”可得I直接流过R2 C1路径,Ur2 Uc1 分别表示R2 C1上的压降则Ur2=I×R2可得Ur2= Vi×(R2÷R1)---(2)由1/C1×(dUc1/dt)=I两边积分可得1/C×∫I=Uc1=>1/C1×∫(Vi÷R1)dt--------(3)综合2 3两式的，我们就可以华丽的得出以下Vo=－Vi×R2/R1－1/C1×∫(Vi÷R1)dt 稍微整理一下可以看到更清楚一点V o=﹣(R2/R1) ×Vi－1/( C1×R1) ×∫Vidt------—(4)令Kp=﹣(R2/R1) Ki=－1/( C1×R1)V o=Kp×Vi＋Ki×∫Vidt这其实就是个PI调节的标准表达式。
V o通过某种方式去控制外设，常用方法如三角波比较进行脉宽调试。
我们再对上面的图进行简单的变形得到下图图3采用上面的计算方法可以很方便的计算出输出表达式其中I=(Vi/R1+Vref/R3)在实际系统中Vi作为实际采集的目标值Vref就是设定的目标值。
积分运算电路
u0
1 R1C F
u1dt
表明该电路输出电压与输入电 压的积分成正比，比例系数为 +1/R1CF。
积分运算电路
1.2 同相积分运算电路 -公式推导
根据理想运放的虚短路性质，流入反相输入端的电流为零，
因此流经电阻R1电流等于流过电容CF的电流
0 u R1
CF
d( u u0 ) dt
（1）
流入同相端的电流为零，因此流经电
u1=10Sin(30t)，电容C=0.1μF，电阻RF=100kΩ，求输出电
压u0。
式12-51
图12-18 解：由式（12-51），可得：
u0
RF C
d u1 dt
u0
RF C
du1 dt
100103
0.1106
10 30 Cos(30t)
3Cos(30t)
模拟电子技术
阻R2的电流等于流经电容C2的电流
u1 u R1
CF
d( u 0 ) dt
（2）
根据虚短路性质，同相端的电压等于反相端电压，因此
u u （3）
求解上述方程组：
u1 R1
CF
du0 dt
对t积分
u0
1 R1C F
u1dt
积分运算电路
[例12-3] 微分电路如图12-18所示，已知输入信号
积分运算电路
1.1 反相积分运算电路-公式推导
根据理想运放的虚断路性质，流入运放反相输入端的电流
为零，因此流经电阻R1的电流等于流经电容CF的电流，即
u1 u R1
CF
d (u u0 ) dt
（1）
流入同相端的电流为零，因
此
0 u 0 （2）
积分电路原理

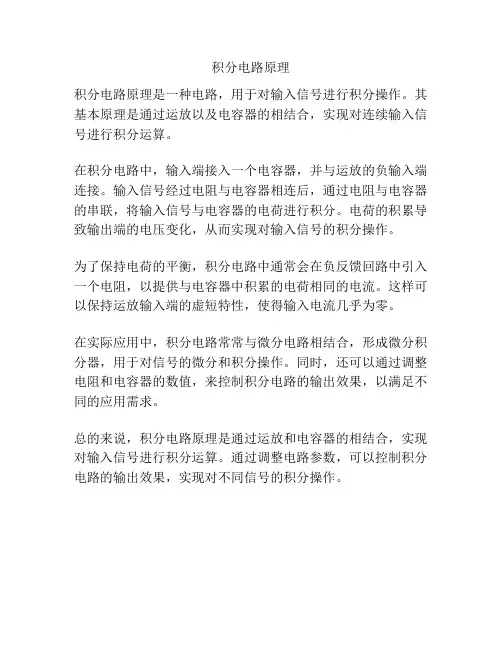

积分电路原理
积分电路原理是一种电路，用于对输入信号进行积分操作。
其基本原理是通过运放以及电容器的相结合，实现对连续输入信号进行积分运算。
在积分电路中，输入端接入一个电容器，并与运放的负输入端连接。
输入信号经过电阻与电容器相连后，通过电阻与电容器的串联，将输入信号与电容器的电荷进行积分。
电荷的积累导致输出端的电压变化，从而实现对输入信号的积分操作。
为了保持电荷的平衡，积分电路中通常会在负反馈回路中引入一个电阻，以提供与电容器中积累的电荷相同的电流。
这样可以保持运放输入端的虚短特性，使得输入电流几乎为零。
在实际应用中，积分电路常常与微分电路相结合，形成微分积分器，用于对信号的微分和积分操作。
同时，还可以通过调整电阻和电容器的数值，来控制积分电路的输出效果，以满足不同的应用需求。
总的来说，积分电路原理是通过运放和电容器的相结合，实现对输入信号进行积分运算。
通过调整电路参数，可以控制积分电路的输出效果，实现对不同信号的积分操作。
积分电路_精品文档
积分电路一、介绍积分电路是一种能够对输入信号进行积分操作的电路。
积分在数学中是一个重要的概念，表示在一定时间段内的累积变化量。
在电路中，通过积分电路可以将输入信号进行积分，得到输出信号的累积效果。
积分电路在实际应用中广泛存在，例如在电子滤波、电力计量、传感器信号处理等领域中都起着重要的作用。
二、积分电路的基本原理积分电路的基本原理是根据电容器的等效电路可以实现电流与电压之间的积分关系。
电容器的电压与其电荷量之间满足以下关系式：V = Q / C其中，V为电压，Q为电荷量，C为电容器的电容。
根据电流是电荷量随时间的变化率，可以得到以下关系式：I = dQ / dt根据上述两个关系式，可以推导出积分电路的基本原理。
利用电容器的电压与电流之间的关系，当输入信号为电流时，通过积分电路后可以得到电压；当输入信号为电压时，通过积分电路后可以得到电荷量或电流的累积。
三、积分电路的构成积分电路一般由电容器和电阻组成。
电容器用来存储电荷，电阻则限制电流的流动。
积分电路可以分为两种类型：阻性积分电路和运放积分电路。
1. 阻性积分电路阻性积分电路使用一个电容器和一个电阻连接成电路。
当输入信号为电流时，输入电流通过电阻经过积分电路，电荷量存储在电容器中。
电容器的电压代表了电流的累积情况。
2. 运放积分电路运放积分电路使用了运算放大器（operational amplifier）。
运算放大器是一种能够放大输入信号并输出放大倍数的电路。
运放积分电路的基本形式是将电容器与一个电阻并联，电容器通过运放的反馈回路与输入信号相连接。
输入信号经过放大和积分之后，可以得到输出信号的累积结果。
四、积分电路的应用积分电路在很多领域中都有广泛的应用。
以下为一些常见的应用示例：1. 信号滤波积分电路可以用作信号滤波器，通过对输入信号进行积分，可以得到平均值效果，从而实现信号的平滑与去噪。
在音频处理、通信系统等领域中，积分电路常被用来滤除高频噪声。
积分电路
实际积分电路由图5.4-6B看出，曲线1为理想积分电路的特性曲线，曲线2为实际积分电路的特性曲线。
特性曲线2不能保持线性增长，输出电压UO在到达UOM（运放输出电压负向饱和值）以后，如果U1不变，曲线2与曲线1的偏离越来越严重，形成很大的积分误差，甚至不能正常工作。
因此图5.4-6A的基本积分电路只能在积分时间很短的情况下工作，这在实际上是不能实用的。
其主要原因是电容器C2的漏电和运放本身的输入失调电压与失调电流及其温漂引起的积分漂移，它们和小的输入信号相同，就会被积分，使输出逐渐进入饱和状态。
实用的积分电路如图5.4-7A所示。
实际积分电路中的平衡电阻RP=R1在积分电容C2上并上电阻R2，引进直流负反馈，是最简单、有效地抑制失调电压和失调电流造成的积分漂移。
但是R2会影响积分的精度，所以适用范围有一定的限制。
对于实际的积分器，运算放大器的增益和带宽是有限的，由图5.4-7A电路可得式中T1为积分电路时间常数；TC为电容器漏电形成的时间常数；WO为运算放大器主极点的角频率；AUO为运算放大器开环直流电压增益。
上式是四个因子的乘积，第一个因子表征理想积分器的输出电压和输入电压的关系式，其幅频特性曲线如图5.4-7B中的特性曲线1所示，它是一条两端无限延伸的斜率真为-20DB/DEC的直线。
第二和第三个因子表示漏电流和由运算放大器有限增益造成低频段误差，第四个因子是由于运算放大器有限带宽造成高频误差。
由图5.4-7B可以看出，只要TC》，W1为实际积分器的正常工作段。
这里WC=I/TC是由R2C2所决定的极点的角频率。
在正常工作段工作的实际积分电路就几乎是理想的。
由于积分电路的电压增益AU（W）随差W升高而下降，所以积分电路一般不考虑高频干扰问题。
图5.4-8所示为实际积分电路的阶跃响应。
由于长时间特性反映积分电路对变化缓慢信号的响应。
图5.4-8A表明，积分时间越长，误差越大。
这是由于AUO 的有限和漏电流造成。
运放积分电路并联电阻
运放积分电路并联电阻全文共四篇示例，供读者参考第一篇示例：运放积分电路是一种常见的电路结构，可以实现对输入信号的积分运算。
在一些应用中，为了达到更好的性能和稳定性，我们可能会需要在运放积分电路中并联一些电阻。
本文将详细介绍运放积分电路的基本原理以及并联电阻的作用和影响。
一、运放积分电路的基本原理运放积分电路通常由一个运算放大器和一个电容组成，其基本原理如下：当输入信号作用在电容上时，电容会对输入信号进行积分运算，从而得到输出信号。
运放的放大倍数和反馈电阻的大小会影响输出信号的幅度和相位。
在运放积分电路中，输入信号经过电容积分后，会得到一个与时间相关的输出信号。
这种电路常用于模拟积分器、微分器等信号处理和滤波器中，能够滤除高频噪声和杂谐信号，从而提高信号的质量和准确度。
二、并联电阻在运放积分电路中的作用和影响当我们在运放积分电路中并联电阻时，会对电路的性能和稳定性产生影响。
一般来说，通过合适选择并联电阻的阻值和组合方式，可以改善电路的动态响应特性、稳定性和抗干扰能力。
1. 动态响应特性的调节在一些要求速度较快和响应时间较短的应用中，通过并联电阻可以改变电路的动态响应特性，使得电路的响应时间更短、更灵敏。
这对于需要快速响应和实时控制的系统是非常重要的。
2. 电路稳定性的提高在运放积分电路中，并联电阻可以提高电路的稳定性和抗干扰能力。
通过适当的选择并联电阻的阻值和隔直电容的组合方式，可以减小电路的噪声干扰和电磁干扰，提高电路的信噪比和性能稳定性。
3. 输入阻抗的影响在一些需要匹配输入和输出阻抗的应用中，通过并联电阻可以调节电路的输入阻抗，使其更适合外部信号源的连接。
这可以有效减小信号源和电路之间的不匹配问题，提高信号传输的质量和可靠性。
综上所述，通过在运放积分电路中并联电阻，我们可以改善电路的动态响应特性、提高稳定性和抗干扰能力，以及调节输入阻抗，使其更适合不同的应用场景。
因此，在实际设计中，我们可以根据具体的需求和性能要求，选择合适的并联电阻方案，从而提高电路的整体性能和可靠性。
运放积分电路并联电阻
运放积分电路并联电阻全文共四篇示例，供读者参考第一篇示例：运放积分电路是一种常见的运算放大器应用电路，在信号处理、滤波、积分运算等方面都有广泛的应用。
在设计运放积分电路时，经常会遇到需要并联电阻的情况。
并联电阻在运放积分电路中起到了分压、限流等作用，可以对电路的性能起到重要的影响。
本文将详细介绍运放积分电路中并联电阻的作用和设计要点。
关于运放积分电路的基本原理，简单来说，就是通过运算放大器的电压跟随特性，将输入电压信号进行积分运算，即输出电压信号正比于输入电压信号的积分。
运放积分电路通常由一个运算放大器、一个电容和一个输入电阻组成。
输入电阻的作用是将输入电压信号调整为适当的电平，以便与电容一起实现积分运算。
在设计运放积分电路时，通常会遇到需要并联电阻的情况。
并联电阻可以在电路中起到多种作用。
它可以实现电路的分压功能，将输入电压信号调整为适合运算放大器工作的电平。
它可以提高电路的输入阻抗，减小对输入信号源的负载影响。
并联电阻还可以限制电路的输入电流，保护电路不受过大的电流冲击。
在选择并联电阻时，需要根据电路的设计要求和电阻参数来进行合理的选择。
首先要考虑的是并联电阻的阻值。
阻值的选择需要考虑电路的输入电压范围、输入电流范围以及电路的功耗等因素。
一般来说，阻值越大，电路的输入阻抗越高，但也会增大输入电压范围对电路的压差需求。
其次要考虑的是电阻的功率耗散能力。
并联电阻在电路中将会产生一定的功耗，如果功率耗散能力不足，会导致电阻过热甚至烧毁。
除了阻值和功率耗散能力外，还需要考虑并联电阻的精度。
在一些对电路精度要求较高的场合，如信号调理、传感器测量等领域，电阻的精度就显得尤为重要。
在设计这些电路时，需要选择精度较高的电阻，以确保电路的准确性和稳定性。
还需要注意并联电阻的温度系数。
电阻的阻值会随温度的变化而变化，如果电阻的温度系数较大，工作温度过高会导致电路的性能下降。
在选用并联电阻时，需要注意其温度系数，尽量选择温度系数小的电阻，以确保电路在不同工作温度下的稳定性。
史上最全的运放典型应用电路及分析
史上最全的运放典型应用电路及分析运放（Operational Amplifier，简称OP-AMP）是一种非常重要的电子元件，被广泛应用于各种电路中。
它具有高增益、输入阻抗高、输出阻抗低和大动态范围等特点，适用于信号放大、滤波、求和、差分运算等各种应用。
下面将介绍几个常见的运放典型应用电路。
1. 基本运算放大器（Inverting amplifier）电路：该电路是运放最基本的应用之一，用于放大信号。
它的输入信号通过一个电阻连接到运放的一个输入引脚（负输入端），另一个输入引脚通过一个反馈电阻与输出端相连。
这样，在负输入端和输出端之间形成一个负反馈回路。
根据负反馈原理，输入信号被放大后反馈到负输入端，并与输入信号相位反向，达到放大输入信号的效果。
2. 非反转放大器（Non-inverting amplifier）电路：与基本运算放大器相比，非反转放大器电路在输入信号的反馈上有所不同。
在该电路中，输入信号直接连接到运放的一个输入引脚（正输入端），另一个输入引脚通过一个电阻与负电源端相连。
输出信号通过一个反馈电阻连接到正输入端。
这样，输出信号经过反馈后加入到正输入端，与输入信号相位相同，实现了对输入信号的放大。
3.滤波电路：运放可用于构建各种滤波电路，如低通滤波器、高通滤波器和带通滤波器等。
滤波器根据频率的不同选择性地削弱或放大信号的不同频段。
例如，低通滤波器能够削弱高频信号，使得输出信号更加接近原始信号的低频部分。
4.增益控制电路：运放可以用于实现可变增益放大器。
通过调节输入信号与反馈电阻之间的比例关系，可以实现对输出信号的不同放大倍数的控制。
这种电路广泛应用于音频设备、通信系统等领域。
5.比较器电路：利用运放的比较特性，可以将其应用为比较器。
比较器通过将待测信号与参考电压进行比较，并给出一个高低电平作为输出信号。
这种电路广泛应用于电压比较、开关控制、实现零点检测等场景。
总而言之，运放的应用非常广泛，可以根据不同的需求设计出各种典型电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通过将电阻器用作增益调整设置元件，建立起了在DC 情况下运算放大器(op amp) 的传输函数。
在一般情况下，这些元件均为阻抗，而阻抗中可能会包含一些电抗元件。
下面来看一下图 1 所示的这种一般情况。
图 1 运算放大器反馈的一般情况使用这些项重写本系列第一篇文章所得的结果后，传输函数为：增益= V(out)/V(in)= - Zf/Zi在图2 所示电路的稳定状态下，该结果减小至：V(out) = -V(in)/2πfRiCf其适用于稳定状态下正弦波信号。
图 2 配置为积分器的运算放大器正如最初所做的分析那样，流入求和节点的电流必须等于流出该节点的电流。
换句话说，流经Ri 的电流必须等于流经Cf 的电流。
这种情况可以表述为下列传输函数：利用该传输函数，我们便可以得到一款普通积分器。
由于积分中包含了该运算放大器的DC 误差项，因此该电路通常不会在直接信号链中使用。
但是，在控制环路中，其作为一种功能强大的电路得到了广泛使用。
请回顾本系列第5 部分“仪表放大器介绍”(下方有链接)所述的仪表放大器。
在许多高增益应用中，虽然与DC 值没有丝毫关系，但INA 的电压偏移还是缩小了有效动态范围。
图 3 使用积分器归零偏移图 3 显示了积分器的一种理想应用。
来自INA 和信号源的输入DC 偏移电压
均出现在输入端，并被INA 增益倍乘。
该电压出现在积分器输入端。
运算放大器积分器进行驱动以使反相输入与非反相输入相等(这种情况下，非反相输入为接地(GND))，这样一来INA 的电压偏移被消除了。
这种应用让电路看起来像是一个单极高通滤波器。
截止频率的情况如下：当Ri = 1 MΩ且Cf = 0.1 μF 时，截止频率为1.59 Hz。
电路的DC 偏移被降至运算放大器的Vos。
在一些单电源应用中，将运算放大器的非反相输入偏置为GND 以上是必需的。
积分器是一种反相电路，因此正输入信号会尽力将输出驱动至负电源轨GND 以下。
出现在运算放大器非反相输入端的偏置电压为INA 输出时将维持零输入的电压。
