单位面积空调负荷量指标
最新空调冷、热负荷与新风负荷估算指标
注：①用各分类指标M分别乘以建筑中相应类型房间的空调面积N （顶层房间M值宜加大20-25％），然后全都相加所得总和就是建筑物的空调系统负荷。
考虑各类房间的同期
使用率等情况，将系统负荷乘以0.84-0.86的修正系数，计算得制冷机组总安装容量即可计算出空调系统总负荷的概算值，即Q＝（0.84-0.86）M×N
用分类指标乘相应类型房间每间的面积，得各房间的空调负荷，这就是选择房间末端空气处理设备的参考数值.
②对于空气一水系统（风机盘管）. 办公楼所需最小新风量可按4.60～7.20m3/h.m2选用.
旅馆卧室
单人房 0.80～1.20m3/h.m2
双人房 1.20～2.00m3/h.m2
③剧场、电影院观众厅最小新风量可按7～lOm3/（h.人）选用，电影放映机的排风量按下值选用：7OO m3/（h.台）（弧光灯）；600 m3/（h.3KW）（氙灯）；800 m3/（h.5KW）（氙灯）
④一般的民用建筑不考虑新风
换气负荷。
对于某些高级民用建筑，其中一些房间要求保证一定的通风量，以满足卫生换气的需要。
当卫生要求的换气量小于渗透风量时，可以不再计算卫生要求通风量。
当卫生要求的换气量大于渗透风量时，要设专门的送排风系统，要计算通风换气增加的空调负荷。
客房出风量 =新风量 / (0.8-0.9)系数。
空调冷、热负荷与新风负荷估算指标
注：①用各分类指标M分别乘以建筑中相应类型房间的空调面积N （顶层房间M值宜加大20-25％），然后全都相加所得总和就是建筑物的空调系统负荷。
考虑各类房间的同期使用率等情况，将系统负荷乘以的修正系数，计算得制冷机组总安装容量即可计算出空调系统总负荷的概算值，即Q＝（）M×N
用分类指标乘相应类型房间每间的面积，得各房间的空调负荷，这就是选择房间末端空气处理设备的参考数值.
②对于空气一水系统（风机盘管）. 办公楼所需最小新风量可按～选用.
旅馆卧室
单人房～
双人房～
③剧场、电影院观众厅最小新风量可按7～lOm3/（h.人）选用，电影放映机的排风量按下值选用：7OO m3/（h.台）（弧光灯）；600 m3/（）（氙灯）；800 m3/（）（氙灯）
④一般的民用建筑不考虑新风
换气负荷。
对于某些高级民用建筑，其中一些房间要求保证一定的通风量，以满足卫生换气的需要。
当卫生要求的换气量小于渗透风量时，可以不再计算卫生要求通风量。
当卫生要求的换气量大于渗透风量时，要设专门的送排风系统，要计算通风换气增加的空调负荷。
客房出风量 =新风量 / 系数。
空调负荷估算表《速查》
空调负荷估算表《速查》空调负荷计算一、负荷指标（估算）（仅供参考）建筑类型冷负荷 W/m2（Cal/m2）住宅、公寓、标准客房114－138（98－118）西餐厅200－286（170－246）中餐厅257－438（220－376）火锅城、烧烤465－698（400－600）小商店175－267（150－230）大商场、百货大楼250－400（215－344）理发、美容150－225（129－193）会议室210－300（180－258）办公室128－170（110－146）中庭、接待112－150（97－129）图书馆90－125（77－108）展厅、陈列室130－200（112－172）剧场180－350（154－310）计算机房、网吧230－410（200－350）有洁净要求的厂房、手术室等300－500（258－430）二、空调冷负荷法估算冷指标。
空调冷负荷法估算冷指标（W/m2空调面积）见下表序号建筑类型及空调建筑面积建筑人体照明新风量W/m2新风总负荷房间名称平方米/人负荷负荷负荷负荷1客房10607205027114 2宴会厅 1.25301343025190360 3小会议室36043402592235 4大会议室 1.5408840251903585健身房保龄球535872*********6舞厅320972033119256 7科研办公楼54028402043151商场8底层1351604012130365 9二层 1.235128401210430710三层及三层以上24080401265225图书馆11阅览室105014302527121展览厅12陈列室45831202568177会堂13报告厅23558402513626914公寓住宅107014205054158硬剧院15观众厅0.53022815817444716休息厅27064204021637017化妆室44035502055180体育馆18比赛馆 2.5356540156520519休息厅57027.520408620320贵宾厅85817305068173医院21高级病房11022一般手术室15023洁净手术室30024X光CTB超15025餐馆300注：本表为最大负荷，在求建筑总冷负荷时，应考虑空调房间同时使用系数0.7-0.9三、按建筑面积冷指标进行估算建筑面积冷指标建筑名称冷负荷指标W/m22建筑面积建筑名称冷负荷指标W/m2建筑面积旅馆80-90体育馆100-135200-350（按人员座位数）办公楼85-100图书馆35-40 计算机房190-380医院80-90 数据处理320-400商店105-125营业厅设空调时，200-250按营业厅面积剧院126-160200-300（按观众厅面积）会堂180-225注：l、上述指标为总建筑面积的冷负荷指标：建筑面积的总建筑面积小于50 00平米时，取上限；大于l0000平米，取下限值。
空调总负荷的概算指标
1）空调总负荷的概算指标（建筑面积）(单位：w/m2)
上限；大于l0000 M2，取下限值。
2、按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。
3、由于地区差异较大，上述指标以北京地区为准。
南方地区可按上限采取。
2）冷负荷估算指标（空调面积）(单位：w/m2)
不同管径闭式系统和开式系统管内流速推荐值按下表选用。
3．单位管长的摩擦阻力（比摩阻）
冷水管路比摩阻宜控制在100～300Pa/m。
通常最大不应超过400 Pa/m，当量绝对粗糙度，闭式系统K=0.2mm，开式系统K=0.5mm。
4．冷凝水水管管径
冷凝水管管径应按冷凝水的流量和管道坡度确定。
一般情况下，1kW冷负荷每小时约产生0.4～0.8kg的冷凝水，在此范围内管道最小坡度为0.003时的冷凝水管径可按表进行估算。
注：本表摘自《采暖通风与空气调节设计规范》
2）通风、空调系统风管内的风速及通过部分部件时的迎面风速。
注：本表根据日井上宇市范存养等译《空气调节设计手册》和《全国民用建筑工程设计技术措施暖通空调动力》相关内容汇编而成。
单位面积空调负荷量指标

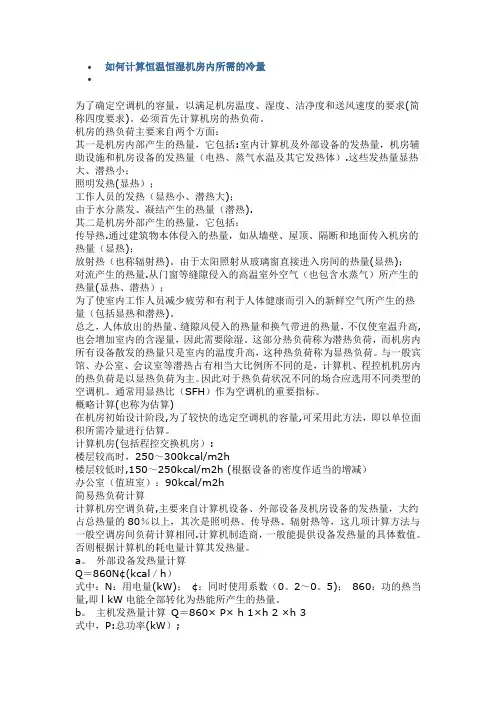

•如何计算恒温恒湿机房内所需的冷量•为了确定空调机的容量，以满足机房温度、湿度、洁净度和送风速度的要求(简称四度要求)。
必须首先计算机房的热负荷。
机房的热负荷主要来自两个方面：其一是机房内部产生的热量，它包括:室内计算机及外部设备的发热量，机房辅助设施和机房设备的发热量（电热、蒸气水温及其它发热体）.这些发热量显热大、潜热小；照明发热(显热）；工作人员的发热（显热小、潜热大)；由于水分蒸发、凝结产生的热量（潜热).其二是机房外部产生的热量，它包括：传导热.通过建筑物本体侵入的热量，如从墙壁、屋顶、隔断和地面传入机房的热量（显热)；放射热（也称辐射热)。
由于太阳照射从玻璃窗直接进入房间的热量(显热)；对流产生的热量.从门窗等缝隙侵入的高温室外空气（也包含水蒸气）所产生的热量(显热、潜热）；为了使室内工作人员减少疲劳和有利于人体健康而引入的新鲜空气所产生的热量（包括显热和潜热)。
总之，人体放出的热量、缝隙风侵入的热量和换气带进的热量，不仅使室温升高,也会增加室内的含湿量，因此需要除湿。
这部分热负荷称为潜热负荷，而机房内所有设备散发的热量只是室内的温度升高，这种热负荷称为显热负荷。
与一般宾馆、办公室、会议室等潜热占有相当大比例所不同的是，计算机、程控机机房内的热负荷是以显热负荷为主。
因此对于热负荷状况不同的场合应选用不同类型的空调机。
通常用显热比（SFH）作为空调机的重要指标。
概略计算(也称为估算)在机房初始设计阶段,为了较快的选定空调机的容量,可采用此方法，即以单位面积所需冷量进行估算。
计算机房(包括程控交换机房）:楼层较高时，250～300kcal/m2h楼层较低时,150～250kcal/m2h (根据设备的密度作适当的增减）办公室（值班室）：90kcal/m2h简易热负荷计算计算机房空调负荷,主要来自计算机设备、外部设备及机房设备的发热量，大约占总热量的80％以上，其次是照明热、传导热、辐射热等，这几项计算方法与一般空调房间负荷计算相同.计算机制造商，一般能提供设备发热量的具体数值。
冷负荷估算指标
注：本表为最大负荷，在求建筑总冷负荷时，应考虑空调房间同时使用系数0.7-0.9
按建筑面积冷指标进行估算建筑面积冷指标
注：l、上述指标为总建筑面积的冷负荷指标：建筑面积的总建筑面积小于5000平米时，取上限；平米，取下限值。
l0000大于
2、按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。
3、由于地区差异较大，上述指标以北京地区为准。
南方地区可按上限采取。
热负荷估算
（l）按建筑面积热指标进行估算注：
总建筑面积、大外围结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标。
空调负荷指标
空调工程设计负荷指标
表1负荷是广州及附近地区的负荷指标，楼层为标准层高（建筑高度3.3~3.5米，吊顶高度 2.8米左右。
影剧院除外。
）。
其修正系数设定为1。
表1：（广州地区负荷指标）
表2是全国不同地区负荷修正系数表，不同的地方在配置负荷时可用表1的负荷乘以当地的修正系数。
热负荷指标
建筑物热负荷可按建筑物外轮廓体积V 用下式估算：
Q N =aq N.V V(t n.p -t w ) Q F =aq F.V V(t n.p -t w.f )
Q N -供暖热负荷；Q F -通风热负荷；q N .V -供暖热指标；q F .V -通风热指标；t w -供暖室外计算温
度；t wf -通风室外计算温度；t np -室内计算温度；a-修正系数表三：
修正系数a值表四：。
空调冷负荷法估算冷指标汇总
空调冷负荷法估算冷指标。
空调冷负荷法估算冷指标(W/m2空调面积见下表注:本表为最大负荷,在求建筑总冷负荷时,应考虑空调房间同时使用系数 0.7-0.9 空调设备选型一、机组选型机组选型步骤:A .估算或计算冷负荷估算总冷负荷,或通过有关的负荷计算法进行计算。
B .估算或计算热负荷估算总热负荷,或通过有关的负荷计算法进行计算。
C .初定机组型号根据总冷负荷,初次选定机组型号及台数D 、确定机组型号根据总热负荷,校核初定的机组型号及台数。
并确定机组型号。
二、机组选型案例例:建筑情况:北京市某办公楼建筑面积为 11000 m2², 空调面积为 10000 m2其中大会议室面积 500 m2, 小会议室面积为 1500 m2, 办公楼建筑面积为 8000 m2含有新风。
A .计算冷负荷。
a .按空调冷负荷法估算:大会议室 500 x 358=179000W=179Kw小会议室:1500 X 235=352500=352.5kw办公区:7000X 151=1057000=1057kw合计:358十 235+1208=1588.5KW选主机时负荷:1588.5X0. 70=1112kwb .按建筑面积法估算:11000X98=1212000W=1078kWc .由 1 、 2 计算结果,冷负荷按 1112KW 计算。
B .计算热负荷按空调热负荷法计算:11000 X 60=660000W=660KWC .初选定机组型号及台数:1、若方案采用水源热泵①确定机组型号:总冷负荷为 1112kw ,两台 GSHP580型水源热泵机组机组在水温为 16~18℃, 供回水温度 7~17℃时制冷量为 1152kw 。
略大于冷负荷, 符合要求。
总热负荷为 660kw ,一台 GSHP580型水源热泵机组在水温为 16~18℃,供回水温度 55~45℃时制热量为 665kw 。
略大于热负荷,符合要求。
②最后确定为两台 GSHP580型水源机组,其中,夏季制冷时,采用两台机组,冬季制热时,采用一台机组即可(在室外温度较低时采用两台机组进行制热。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•如何计算恒温恒湿机房内所需的冷量
•
为了确定空调机的容量，以满足机房温度、湿度、洁净度和送风速度的要求(简称四度要求)。
必须首先计算机房的热负荷。
机房的热负荷主要来自两个方面：
其一是机房内部产生的热量，它包括：室内计算机及外部设备的发热量，机房辅助设施和机房设备的发热量(电热、蒸气水温及其它发热体)。
这些发热量显热大、潜热小；
照明发热(显热)；
工作人员的发热(显热小、潜热大)；
由于水分蒸发、凝结产生的热量(潜热)。
其二是机房外部产生的热量，它包括：
传导热。
通过建筑物本体侵入的热量，如从墙壁、屋顶、隔断和地面传入机房的热量(显热)；
放射热(也称辐射热)。
由于太阳照射从玻璃窗直接进入房间的热量(显热)；
对流产生的热量。
从门窗等缝隙侵入的高温室外空气(也包含水蒸气)所产生的热量(显热、潜热)；
为了使室内工作人员减少疲劳和有利于人体健康而引入的新鲜空气所产生的热量(包括显热和潜热)。
总之，人体放出的热量、缝隙风侵入的热量和换气带进的热量，不仅使室温升高，也会增加室内的含湿量，因此需要除湿。
这部分热负荷称为潜热负荷，而机房内所有设备散发的热量只是室内的温度升高，这种热负荷称为显热负荷。
与一般宾
馆、办公室、会议室等潜热占有相当大比例所不同的是，计算机、程控机机房内的热负荷是以显热负荷为主。
因此对于热负荷状况不同的场合应选用不同类型的空调机。
通常用显热比(SFH)作为空调机的重要指标。
概略计算(也称为估算)
在机房初始设计阶段，为了较快的选定空调机的容量，可采用此方法，即以单位面积所需冷量进行估算。
计算机房（包括程控交换机房）：
楼层较高时，250～300kcal/m2h
楼层较低时，150～250kcal/m2h （根据设备的密度作适当的增减）
办公室（值班室）：90kcal/m2h
简易热负荷计算
计算机房空调负荷，主要来自计算机设备、外部设备及机房设备的发热量，大约占总热量的80%以上，其次是照明热、传导热、辐射热等，这几项计算方法与一般空调房间负荷计算相同。
计算机制造商，一般能提供设备发热量的具体数值。
否则根据计算机的耗电量计算其发热量。
a. 外部设备发热量计算
Q＝860N¢(kcal／h)
式中：N：用电量(kW)；¢：同时使用系数(0.2～0.5)；860：功的热当量，即l kW 电能全部转化为热能所产生的热量。
b. 主机发热量计算Q＝860× P× h 1×h 2 ×h 3
式中，P：总功率(kW)；
h 1：同时使用系数；
h 2：利用系数；
h 3：负荷工作均匀系数。
机房内各种设备的总功率，应以机房内设备的最大功耗为准，但这些功耗并未全部转换成热量，因此，必须用以上三种系数来修正，这些系数又与计算机的系统结构、功能、用途、工作状态及所用电子元件有关。
总系数一般取0.6～0.8之间为好
c. 照明设备热负荷计算
机房照明设备的耗电量，一部分变成光，一部分变成热。
变成光的部分也因被建筑物和设备等所吸收而变成热。
照明设备的热负荷计算如下：
Q＝C×P kcal／h
式中，P：照明设备的标称额定输出功率(W)；
C：每输出l W的热量(kcal／h W)，通常自炽灯0.86，日光灯1.0。
d. 人体发热量
人体内的热是通过皮肤和呼吸器官放出来的，这种热因含有水蒸汽，其热负荷应是显热和潜热负荷之和。
人体发出的热随工作状态而异。
机房中工作人员可按轻体力工作处理。
当室温为24℃时，其显热负荷为56cal，潜热负荷为46cal；当室温为21℃时，其显热负荷为65cal，潜热负荷为37ca1。
在两种情况下，其总热负荷均为102cal。
e. 围护结构的传导热
通过机房屋顶、墙壁、隔断等围护结构进入机房的传导热是一个与季节、时间、地理位置和太阳的照射角度等有关的量。
因此，要准确地求出这样的量是很复杂的问题。
当室内外空气温度保持一定的稳定状态时，由平面形状墙壁传入机房的热量可按下式计算：
Q＝KF(t1-t2) kcal／h
式中，K：围护结构的导热系数(kcal／m2h℃)；
F：围护结构面积(m2)；
t1：机房内温度(℃)；
t2：机房外的计算温度(℃)。
当计算不与室外空气直接接触的围护结构如隔断等时，室内外计算温度差应乘以修正系数，其值通常取0.4～0.7。
常用材料导热系数如下表所示：
材料导热系数(kcal/m2h℃) 材料导热系数(kcal/m2h℃)
普通混凝土1.4～1.5 石膏板0.2
轻型混凝土0.5～0.7 石棉水泥板1
砂浆1.3 软质纤维板0.15
熟石膏0.5 玻璃纤维0.03
砖1.1 镀锌钢板38
玻璃0.7 铝板180
木材0.1~0.25
f. 从玻璃透入的太阳辐射热
当玻璃受阳光照射时，一部分被反射、一部分被玻璃吸收，剩下透过玻璃射入机房转化为热。
被玻璃吸收的热使玻璃温度升高，其中一部分通过对流进入机房也成为热负荷。
透过玻璃进入室内的热量可按下式计算：
Q＝KFq (kcal／h )
式中，K：太阳辐射热的透入系数；
F：玻璃窗的面积(m2)；
q：透过玻璃窗进入的太阳辐射热强度(kcal／m2h)。
透入系数K值取决于窗户的种类，通常取0.36～0.4。
太阳辐射热强度q随纬度、季节和时间而不同，又随太阳照射角度而变化。
具体数值请参考当地气象资料。
g. 换气及室外侵入的热负荷
为了给在计算机房内工作人员不断补充新鲜空气，以及用换气来维持机房的正压，需要通过空调设备的新风口向机房送入室外的新鲜空气，这些新鲜空气也将成为热负荷。
通过门、窗缝隙和开关而侵入的室外空气量，随机房的密封程度，人的出入次数和室外的风速而改变。
这种热负荷通常都很小，如需要，可将其拆算为房间的换气量来确定热负荷。
h. 其它热负荷
在机房中，除上述热负荷外，在工作中使用示被器、电烙铁、吸尘器等都将成为热负荷。
由于这些设备的功耗一般都较小，可粗略按其额定输入功率与功的热当量之积来计算。
此外，机房内使用大量的传输电缆，也是发热体。
其计算如下：Q＝860 Pl (kcal／h)
式中，860：功的热当量(kca1／h)；
P：每米电缆的功耗(W)；l：电缆的长度(m)。
总之，机房热负荷应由上述a—h各项热负荷之和来确定。
