海洋钢结构井架的表面处理
海洋浪花飞溅区钢结构的防腐蚀措施

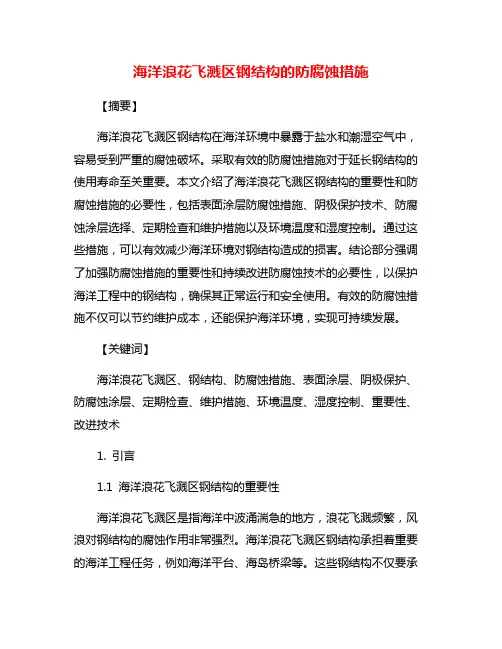

海洋浪花飞溅区钢结构的防腐蚀措施【摘要】海洋浪花飞溅区钢结构在海洋环境中暴露于盐水和潮湿空气中，容易受到严重的腐蚀破坏。
采取有效的防腐蚀措施对于延长钢结构的使用寿命至关重要。
本文介绍了海洋浪花飞溅区钢结构的重要性和防腐蚀措施的必要性，包括表面涂层防腐蚀措施、阴极保护技术、防腐蚀涂层选择、定期检查和维护措施以及环境温度和湿度控制。
通过这些措施，可以有效减少海洋环境对钢结构造成的损害。
结论部分强调了加强防腐蚀措施的重要性和持续改进防腐蚀技术的必要性，以保护海洋工程中的钢结构，确保其正常运行和安全使用。
有效的防腐蚀措施不仅可以节约维护成本，还能保护海洋环境，实现可持续发展。
【关键词】海洋浪花飞溅区、钢结构、防腐蚀措施、表面涂层、阴极保护、防腐蚀涂层、定期检查、维护措施、环境温度、湿度控制、重要性、改进技术1. 引言1.1 海洋浪花飞溅区钢结构的重要性海洋浪花飞溅区是指海洋中波涌湍急的地方，浪花飞溅频繁，风浪对钢结构的腐蚀作用非常强烈。
海洋浪花飞溅区钢结构承担着重要的海洋工程任务，例如海洋平台、海岛桥梁等。
这些钢结构不仅要承受海水侵蚀，还要承受海风的侵蚀，因此对其防腐蚀措施要求更加严格。
海洋浪花飞溅区钢结构一旦发生腐蚀，不仅会影响结构的稳定性和安全性，还会缩短使用寿命，增加维护成本，甚至可能导致灾难性事故的发生。
加强对海洋浪花飞溅区钢结构的防腐蚀工作，具有极其重要的意义。
为了确保海洋工程的安全可靠，保障钢结构的长期使用，必须采取有效的防腐蚀措施。
只有加强防腐蚀工作，有效延长钢结构的使用寿命，才能确保海洋工程的持续运行和安全性。
海洋浪花飞溅区钢结构的重要性不可忽视，必须引起我们充分的重视和注意。
1.2 防腐蚀措施的必要性在海洋浪花飞溅区钢结构中，防腐蚀措施的必要性不言而喻。
海洋环境中的氯离子、硫化氢等污染物质会导致钢结构表面发生腐蚀，严重影响结构的稳定性和使用寿命。
若不采取有效的防腐蚀措施，钢结构将面临严重的腐蚀风险，从而增加维护成本和安全隐患。
海洋浪花飞溅区钢结构的防腐蚀措施
海洋浪花飞溅区钢结构的防腐蚀措施随着海洋经济的不断发展，海洋工程的建设规模和数量也在不断增加。
其中，海洋钢结构建筑物作为海洋工程的重要组成部分，其腐蚀问题一直是业界极为关心的技术难题。
因为海洋环境极度恶劣，海水中含有大量氯离子，氧化还原电位较高，加之海洋气候变化多端，很容易导致钢结构的腐蚀加速，甚至损坏，因此防腐措施格外重要。
本文旨在介绍海洋浪花飞溅区钢结构的防腐蚀措施。
一、防腐涂料防腐涂料是最基本的防腐措施，可抵御海水中的腐蚀。
目前常用的防腐涂料有环氧涂料、腐蚀稀释漆、氯化橡胶漆等，对于海洋环境温度变化大的区域，可以选择耐寒防腐涂料。
但是，防腐涂料的防护性能有限，寿命一般只能达到5-10年，需要定期维护、检查和更换。
二、防腐镀锌防腐镀锌是利用锌在钢铁表面形成氧化物层，阻止钢铁与外界接触而腐蚀的方法。
对于暴露在海水中的钢结构，采用热浸镀锌可以有效抵御腐蚀，较长时间内不需要维护和更换。
缺点是防腐镀锌会使材料重量增加，并且不适合很大尺寸的结构件。
三、防腐合金防腐合金一般是通过加入其他元素，使普通钢具有抗腐蚀能力。
在海洋浪花飞溅区中，常用的防腐合金包括铝、铜、镍等。
防腐效果好，但成本较高，在应用中需要谨慎选择。
在防腐涂料的基础上，添加耐候性能好的聚氨酯或其他高分子材料进行涂覆，形成多层复合涂层，可以在海洋浪花飞溅区达到更好的防腐效果。
这种防腐涂层通常被用于海上浮式生产平台、码头桥梁、船舶等结构。
五、阴极保护阴极保护是一种通过电位差防止钢铁腐蚀的方法。
一般采用的阴极材料包括铝、锌、铁等，将其焊接或固定在钢铁表面，使其成为钢铁的阴极，在保持阴极材料完整性的情况下，会吸收海水中的大部分氧化还原电位，钢铁表面电位得以维持在一个不容易腐蚀的范围内，从而达到了保护钢铁的目的。
六、防腐隔离防腐隔离是将钢结构与海水隔离开来，一般采用的方法是将钢结构包覆一层防腐材料，如橡胶、聚乙烯等。
防腐隔离可有效延长钢结构的使用寿命，但是较为昂贵，适应范围较窄。
海上钢结构涂装质量控制

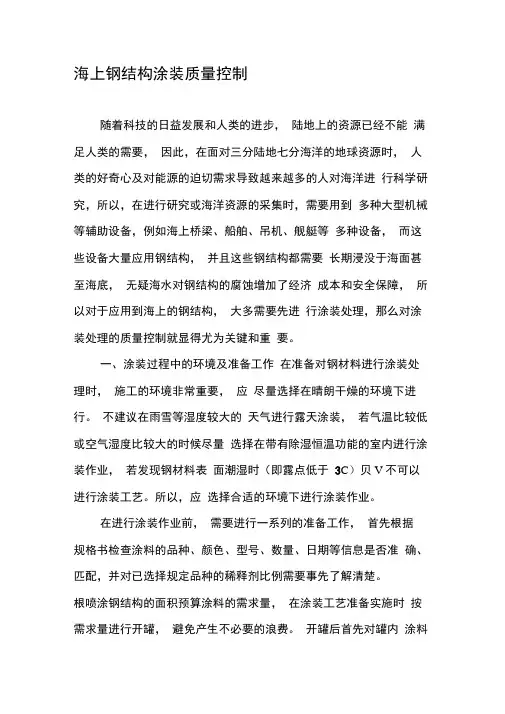

海上钢结构涂装质量控制随着科技的日益发展和人类的进步，陆地上的资源已经不能满足人类的需要，因此，在面对三分陆地七分海洋的地球资源时，人类的好奇心及对能源的迫切需求导致越来越多的人对海洋进行科学研究，所以，在进行研究或海洋资源的采集时，需要用到多种大型机械等辅助设备，例如海上桥梁、船舶、吊机、舰艇等多种设备，而这些设备大量应用钢结构，并且这些钢结构都需要长期浸没于海面甚至海底，无疑海水对钢结构的腐蚀增加了经济成本和安全保障，所以对于应用到海上的钢结构，大多需要先进行涂装处理，那么对涂装处理的质量控制就显得尤为关键和重要。
一、涂装过程中的环境及准备工作在准备对钢材料进行涂装处理时，施工的环境非常重要，应尽量选择在晴朗干燥的环境下进行。
不建议在雨雪等湿度较大的天气进行露天涂装，若气温比较低或空气湿度比较大的时候尽量选择在带有除湿恒温功能的室内进行涂装作业，若发现钢材料表面潮湿时（即露点低于3C）贝V不可以进行涂装工艺。
所以，应选择合适的环境下进行涂装作业。
在进行涂装作业前，需要进行一系列的准备工作，首先根据规格书检查涂料的品种、颜色、型号、数量、日期等信息是否准确、匹配，并对已选择规定品种的稀释剂比例需要事先了解清楚。
根喷涂钢结构的面积预算涂料的需求量，在涂装工艺准备实施时按需求量进行开罐，避免产生不必要的浪费。
开罐后首先对罐内涂料进行搅拌充分混匀，若需要多组分涂料混合使用时，则按规定比例进行精确混合，并搅拌均匀，此外，还应注意涂料是否有混合次序的要求，双组分以上的涂料还需要一段时间发生熟化过程，熟化之后方可喷涂使用，另外油漆说明书有明确标注喷涂时间的，则该混合后的涂料都需要在规定的时间内用完。
至于涂料是否需要稀释及选用何种稀释剂，则按油漆使用说明书等规定执行，一般来说，稀释剂的使用量为涂料总量的20-30%。
在喷漆前对结构难于喷涂到位的区域，应先安排工人做预涂处理，以上所有工作准备完毕，即可进行喷涂工作，另外，应注意保护好不需喷涂的地方，对禁止喷涂防锈材料以及面漆的部位，在涂装工艺前则需做好保护措施。
主、副井井架的表面处理及防腐要求
主、副井井架的表面处理及防腐要求在进行主、副井井架的表面处理和防腐要求时，主要考虑到以下几个方面：井架的防锈、防腐、防腐蚀；井架表面的美观要求；井架的耐久性和安全性。
本文将详细介绍主、副井井架的表面处理和防腐要求。
一、表面处理1. 清洗首先，对主、副井井架的表面需要进行清洗处理，去除表面的油污、灰尘和其它杂质。
清洗可以采用水、清洗剂或溶剂进行，确保井架表面的干净。
2. 打磨在清洗后，需要对井架表面进行打磨处理，以去除表面的锈蚀、磨损和不平整。
打磨可以采用砂纸、砂轮或机械研磨进行，使井架表面达到光滑、平整的状态。
3. 酸洗如果井架表面存在严重的锈蚀或氧化，可以考虑进行酸洗处理。
酸洗可以采用稀酸溶液（如盐酸或硫酸）对井架表面进行处理，以去除锈蚀和氧化物。
4. 脱脂在井架表面清洗和打磨后，还需进行脱脂处理，以去除井架表面的油脂和污垢。
脱脂可以使用溶剂或脱脂剂进行，确保井架表面干净无油。
5. 除锈对井架表面的锈蚀部分，需要进行除锈处理。
除锈可以采用机械除锈、喷砂、喷鞋、喷丸等方法进行，以去除井架表面的锈蚀，保证表面的光滑度。
6. 防锈涂层在井架表面处理完成后，需要进行防锈涂层的施工。
防锈涂层可以选择喷涂、刷涂、浸涂等方法，选用具有良好耐候性和抗腐蚀性能的涂料，以保护井架表面不受氧化、腐蚀和腐蚀。
二、防腐要求1. 选材在选择主、副井井架的材料时，要考虑到其耐腐蚀性能。
一般情况下，不锈钢、镀锌钢、镀膜钢等材料都具有良好的耐腐蚀性能，可以在一定程度上降低井架表面的腐蚀风险。
2. 防腐涂层在表面处理后，需要对井架进行防腐涂层的施工。
防腐涂层可以采用环氧树脂涂料、聚氨酯涂料、烤漆等，具有良好的耐腐蚀性能，能够有效防止井架表面的腐蚀和氧化。
3. 表面覆盖层在井架表面处理完毕后，可以考虑添加一层表面覆盖层，以进一步提高其防腐蚀性能。
例如，可以采用塑料覆膜、喷涂防腐膜等方法，保护井架表面免受腐蚀和污染。
4. 定期检查及维护为了确保井架的长期使用，需要定期对其进行检查和维护。
海洋浪花飞溅区钢结构的防腐蚀措施
海洋浪花飞溅区钢结构的防腐蚀措施
海洋环境对钢结构具有很大的腐蚀影响，特别是在海洋浪花飞溅区，钢结构更容易受到腐蚀的侵害。
为了能够延长海洋浪花飞溅区钢结构的使用寿命，必须采取有效的防腐措施。
本文将就海洋浪花飞溅区钢结构的防腐蚀措施进行详细说明。
选材是非常关键的一步。
选择具有良好耐腐蚀性能的材料对于海洋浪花飞溅区钢结构的防腐蚀至关重要。
一般来说，不锈钢和镀锌钢是较为常用的防腐材料。
不锈钢具有优异的耐腐蚀性能，能够抵抗海水中所含的氯离子对钢结构的腐蚀，是一种较为理想的防腐蚀材料。
而镀锌钢则是将锌镀在钢材表面，通过锌的阳极保护作用来实现对钢结构的保护，能有效延长钢结构的使用寿命。
涂层防护是一种较为常用的防腐蚀措施。
在海洋浪花飞溅区，钢结构表面易受到海水腐蚀，因此涂层的选择和施工质量至关重要。
在涂层选择方面，一般采用高分子聚合物防腐涂料，其具有较好的防腐蚀性能和耐候性能。
而在施工质量上，需要保证涂层的均匀厚度和无缺陷，以及与钢结构表面的粘接牢固度。
只有这样才能确保涂层对于钢结构的有效防护作用。
阴极保护也是一种重要的防腐蚀手段。
阴极保护是利用外加电流的方式，将钢结构表面变成阴极，以抑制钢结构的腐蚀。
在海洋浪花飞溅区，采用无害阳极材料如铝和镁作为阴极保护的辅助防护手段，可以显著减少钢结构的腐蚀速度，延长其使用寿命。
定期维护也是保持海洋浪花飞溅区钢结构防腐蚀效果的关键。
定期维护包括对钢结构表面涂层的检查维修、电镀防护层和阴极保护设备的检测维修等。
只有做到定期维护，及时发现并处理钢结构表面的腐蚀问题，才能更好地保护钢结构，延长其使用寿命。
2024年主、副井井架的表面处理及防腐要求
2024年主、副井井架的表面处理及防腐要求随着工业化的进程，各种设备和结构都要求具备更高的耐久性和防腐性能。
井井架作为一种重要的工业设备，其表面处理和防腐要求也越来越高。
2024年，主副井井架的表面处理和防腐要求将会进一步提升，以满足更严格的使用环境和耐久性要求。
1. 表面处理要求表面处理在井井架的制造过程中起到非常重要的作用，它能够提高井井架的表面光洁度、粗糙度和精度，并且能够改善井井架的化学稳定性和机械性能。
2024年，主副井井架的表面处理要求如下：1.1 表面清洁度要求井井架的表面在进行后续处理前必须经过彻底的清洁，以去除表面的油脂、氧化物、灰尘等杂质。
常用的清洁方法包括溶剂清洗、碱洗和酸洗等。
清洁度要求达到特定等级，以保证表面处理后的涂层能够牢固附着。
1.2 表面粗糙度要求井井架的表面粗糙度要求根据使用环境和摩擦要求来确定。
通常情况下，表面粗糙度要求在Ra0.8μm以下。
通过机械磨削、抛光等工艺来达到要求。
1.3 表面光洁度要求井井架表面的光洁度要求取决于井井架的使用领域和具体需求。
在对光洁度要求较高的场合，如电子设备制造领域，表面光洁度要求在Ra 0.4μm以下。
在对光洁度要求较低的场合，如基础设施建设领域，表面光洁度要求在Ra 1.6μm以下。
2. 防腐要求井井架作为一种暴露在大气环境中的设备，必须具备良好的防腐性能，以确保其长期稳定的运行。
2024年，主副井井架的防腐要求如下：2.1 防腐涂层要求井井架的防腐涂层要求具备良好的黏附性、韧性和耐磨性。
常见的防腐涂层包括热浸镀锌、喷涂涂料、层状涂层等。
同时，根据使用环境的要求，防腐涂层的耐盐雾腐蚀、耐紫外线老化等性能也要符合相应的标准。
2.2 防腐处理要求除了表面涂层，井井架的各个部件还可以通过防腐剂浸渍、热处理、电化学处理等方式进行防腐处理。
特别是井井架的连接部位，如螺栓和螺母，需要经过防腐处理以提高其使用寿命。
2.3 防腐性能要求井井架在使用过程中需要经受各种恶劣条件的考验，如海洋环境中的盐雾、高温高湿度环境中的腐蚀等。
海洋平台钢结构防腐技术规程
海洋平台钢结构防腐技术规程一、前言海洋平台作为重要的海洋工程设施，由于其所处的特殊环境和复杂的气候条件，对其钢结构的防腐保护提出了非常高的要求。
本文将从海洋平台钢结构的防腐需求、防腐涂料的选择、涂装工艺以及涂层检测等方面介绍海洋平台钢结构防腐技术规程。
二、海洋平台钢结构的防腐需求海洋平台的钢结构，一般采用碳钢或低合金钢制成，这些钢结构在海洋环境中极易受到海水的腐蚀，导致钢结构的损坏、强度降低，从而影响海洋平台的安全性和使用寿命。
因此，为了确保海洋平台的长期稳定运行，对其钢结构进行防腐保护是非常必要的。
三、防腐涂料的选择1. 防腐涂料种类海洋平台钢结构的防腐涂料种类有很多，根据其涂膜形成的机理可以分为物理干燥型、化学干燥型和光固化型三种。
其中，化学干燥型防腐涂料应用最为广泛，其主要成分为环氧树脂、氯化橡胶、酚醛树脂、聚氨酯等。
2. 防腐涂料性能防腐涂料的性能对海洋平台的防腐保护起着至关重要的作用。
主要包括以下几个方面：（1）耐腐蚀性：防腐涂料必须能够抵御海水和大气中的腐蚀性物质的侵蚀。
（2）附着力：防腐涂料必须有良好的附着力，能够长期保持涂层与基材之间的紧密结合。
（3）硬度：防腐涂料必须具有一定的硬度，能够抵御机械损伤和摩擦。
（4）耐热性：防腐涂料必须能够耐受高温和阳光照射等环境因素的影响。
（5）耐候性：防腐涂料必须能够长期保持其色泽和光泽，不易褪色、龟裂和剥落。
四、涂装工艺1. 表面处理表面处理是防腐涂料涂装的关键步骤之一，其目的是清除表面的污垢、氧化层和锈蚀物，以便于涂料的附着和长期保护。
表面处理的方法包括机械处理、化学处理和电化学处理等。
2. 防腐涂料涂装海洋平台钢结构的防腐涂料涂装一般采用喷涂、刷涂和辊涂等方法。
其中，喷涂是最常用的方法，其优点是涂膜均匀、厚度可控、施工速度快。
但是，喷涂涂料的粘度和干燥时间需要严格控制，以确保涂层的质量和性能。
3. 涂层检测涂层检测是涂装工艺中非常重要的一环，其目的是检测涂层的厚度、附着力、硬度、耐腐蚀性等性能指标，以确保涂层的质量和性能。
海洋环境下钢结构件涂层体系的选择
2019年第1期铸造设备与工艺进入21世纪，随着工业化的发展，能源危机日益加剧，环境压力日趋严重，已影响到人类的生存环境。
开发海洋、利用海洋资源已成为沿海国家的共识，如：沿海火电、核电、海油钻井平台、海上航行舰船及其他沿海工业，几乎包括了所有工业设备及其管网。
这些设施面临着严酷的海洋环境，设备中各种金属构件，机器设备腐蚀严重，经实验实践表明，一般的金属、合金材料难以有效抵抗海洋环境的腐蚀破坏并由此造成重大损失和事故[1-3]。
采用有机涂层和复合涂层防护是一种有效、价廉并可定期维护的防护方法。
钢铁结构件要使涂层材料对其达到良好的防护效果，采取合适的涂装材料和严格的工艺方法就成为主要因素[4-5]。
文中针对这一问题进行了详尽的叙述。
防蚀涂层体系通常要求多层组合，方能满足使用要求。
涂层体系中不同组分起着不同作用，通常要达到防海水、气体渗透的屏蔽作用。
防涂料起泡、起皮、脱落。
1底涂层钢结构物许多部件的生产，首先在车间制造然后在现场拼装，中间有一段时间间隔。
为防止部件的腐蚀，一般先进行预涂车间底漆保护。
另外由于一些大型结构物的制作工程期较长，一般构件均预涂底漆加以防护[6]。
表1列出了车间底漆性能比较。
表1中的磷化底漆是一种高效的金属表面预处理剂，其中含有的磷酸对金属基体有轻微的腐蚀作用，可增加金属基底的粗糙度使其有良好的附着力。
由于金属铬对人体的有害作用，通常使用不含铬的磷化底漆。
表1中的磷化底漆用于钢铁和有色合金构件，尤其适用于在海洋大气和湿热条件下的钢构件。
表1中的环氧富锌底漆中含有电位较负的锌，在电化学腐蚀环境中，锌会被腐蚀牺牲掉，而对钢铁起到阴极保护作用。
同时由于环氧树脂的作用，耐蚀性有进一步提高。
由表1中可见，含锌底漆耐蚀性远高于其他底漆，前者室外防蚀期为6~9月，耐电位性为优，后者仅为3~4月。
环氧无锌漆当作底漆使用时耐蚀性稍差。
海洋腐蚀是包括电化学在内的综合腐蚀环境，耐电位性就成为一个衡量材料耐蚀性的主要指标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
海洋钢结构井架的表面处理
摘要：海洋钢结构井架作为海洋钻井平台的关键构件，长期使用在复杂的腐蚀海洋环境中。
为保证钢结构井架能在海洋环境中长期处于安全的工作状态，需要在井架表面采用一些耐腐蚀性较强的材料进行保护。
本文介绍目前海洋石油井架结构上普遍采用的表面热镀锌后再油漆的防腐蚀的处理工艺方法。
关键词：海洋钢结构井架；镀锌；油漆；工艺及质量
引言
海洋钻井平台长期工作在海洋腐蚀环境中，作为主要构件的井架遭受着海洋大气、海水、浪花等的腐蚀。
热镀锌是一种广泛受欢迎的防腐处理方法，通过热镀锌在钢结构表面产生合金层可以有效的确保钢结构井架在设计寿命中保持安全的工作状态。
为满足钻井平台的功能需要，海洋井架的表面在镀锌后需要再进一步作油漆处理。
1 海洋井架热镀锌前的准备
1.1 井架构件的尺寸和外形
考虑到镀锌池的尺寸和运输的方便性，海洋井架的构件在设计时需考虑合适的外形尺寸，同时采用适当的吊装方法，确保将部件顺利由工厂运到镀锌厂完成镀锌的流程。
如井架主体的主腿、横梁等构件，设计中考虑连接的节点位置，确保主腿的长度满足镀锌池的限制长度要求。
在设计时如遇到外形比较复杂或特殊的需要，建议在设计过程中与当地的热镀锌厂商讨论镀锌方案。
1.2 合适的流锌孔和排气孔
为确保有效的镀锌和镀锌前清理，需要在结构上设置合适的流锌孔。
确保锌水的在镀锌过程中可以从构件中流出，防止锌水在构件中的堆积。
同时在结构上需要留出合适的排气孔。
当部件浸入镀锌池后，在封闭腔体中会产生高压的气体（最高可以达1100MPa）。
排气孔用于排除这些气体，防止由于高压而导致的构件损坏，同时防止高压气泡导致的锌水外溅出来对镀锌人员的伤害风险。
对海洋井架上的箱式梁，焊接方形梁，圆管栏杆等尤其要注意。
1.3 构件的标识
在海洋井架中对于主构件广泛采用焊接带有记号的钢板到主体结构上的方法，或在构件上打上钢印的方法。
对栏杆类辅件，一般采用挂带有标识的钢牌等方法。
为确保在热镀锌后可以清楚地识别标识，建议构件上标识文字深度需要达到0.8mm以上。
1.4 镀锌前表面处理
海洋井架在焊接制造后，热镀锌前需要对钢构件表面处理，去除工件表面的油脂和油漆，去除焊接处的夹渣、飞溅、气孔、未焊接、超标的咬边、裂缝。
为确保工件表面有足够的粗糙度，构件表面通常采用喷砂处理，表面的粗糙度达到Sa2 ? 级别。
在喷砂前或运输到镀锌厂前，对构件的所有的棱边、孔边用砂轮机、磨光机打磨或绞刀倒成均匀的R2mm的圆角。
在制造过程中作的油漆或油漆笔作的标记需要通过溶剂、喷砂或砂轮去除。
2 海洋井架热镀锌的工艺及质量要求
喷砂后的井架部件，需要在热镀锌前进行酸洗，在酸洗合格后续经流水冲洗表面残留的酸洗液，进入助镀池进行溶剂处理后再热镀锌，镀锌的时间根据构件的材质和厚度制定。
在热镀锌冷却后，再经钝化处理，井架构件表面锌层应该负着好、连续和有一定的光滑度。
锌层上应该没有气泡、砂砾或漏镀面等缺陷，主要表面没有毛刺、锌瘤、多余结块。
按EN ISO1461的标准，漏镀面的面积不超过10且不超过总面积的0.5%时允许修复，修复采用ASTM A780标准，用富锌涂料修复，再采用镀铬喷漆补色。
镀锌层防腐蚀的时间大致与镀锌厚度成正比。
镀锌层的厚度常规采用非破坏性的镀锌层磁性测厚仪检测。
海洋井架用于极严酷的海洋工况下，为满足井架的服役时间，要求镀锌厚度最小在125μm以上。
海洋井架的构件中箱式焊接梁，在镀锌前开有流锌孔，在完成镀锌后需要把流锌孔填补上。
对于锌层损坏处的修补处通常采用热喷锌或富锌涂料修补后镀铬喷漆补色。
3 镀锌后油漆工艺要求
为提高镀锌件表面的油漆附着性能，在清洗后需要对构件表面轻微扫砂处理，扫砂的目的是使镀锌层变形而不是去除锌层，需要与未作镀锌的构件作油漆前的喷砂过程区别开来，金属出白喷砂过程会去除锌层破坏构件的抗腐蚀能力。
可以使用快速移动喷嘴的磨料扫砂或毛刷扫砂，磨料的粒子应该小于200～500μm，使镀锌表面粗糙达到25～40μm。
在高温度，高湿度的环境下，扫砂后的表面很快会出现氧化锌，影响油漆的附着性能。
因此构件应该在表面处理后4h内进行油漆。
如果超过时间没有油漆，则应该重新扫砂处理。
4 镀锌后油漆的质量要求
在海洋井架的镀锌结构上油漆一般采用两层漆，底漆和面漆。
油漆后要求外
观、颜色、光泽和遮盖力符合要求，涂层没有流挂、开裂、肥边、气泡、干碰、超厚、针孔等缺陷。
涂层的附着力符合要求，单层涂层和总涂层厚度达到规定的要求。
一般涂层厚度采用干膜厚度检测器检查，对于海洋井架涂层厚度要求不低于200μm。
5 结语
海洋井架的表面处理直接影响着井架整体的使用寿命，不合理的工艺要求会降低表面的质量，如出现使用过程中油漆大面积剥落和表面腐蚀的情况，本文根据生产中总结的工艺方法进行了研究总结，希望为海洋工程的加工制造者提供参考。
参考文献
[1] American Galvanizers Association.The Design of Products to be Hot-Dip Galvanized after Fabrication.
[2] GB/T 13912-2000 金属覆盖层钢铁制件热浸镀锌层技术要求及实验方法.
[3] ISO 1461-1999.Hot dip galvanized coatings on fabricated iron and steel articles-specifications and test methods.。
