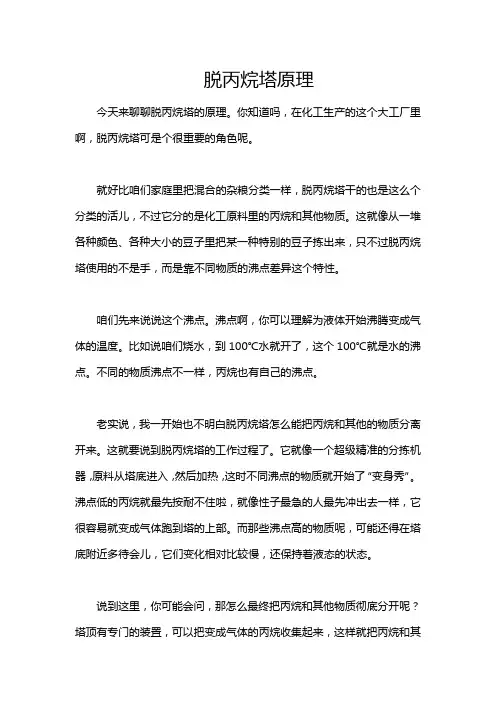

脱丙烷塔原理今天来聊聊脱丙烷塔的原理。
你知道吗，在化工生产的这个大工厂里啊，脱丙烷塔可是个很重要的角色呢。
就好比咱们家庭里把混合的杂粮分类一样，脱丙烷塔干的也是这么个分类的活儿，不过它分的是化工原料里的丙烷和其他物质。
这就像从一堆各种颜色、各种大小的豆子里把某一种特别的豆子拣出来，只不过脱丙烷塔使用的不是手，而是靠不同物质的沸点差异这个特性。
咱们先来说说这个沸点。
沸点啊，你可以理解为液体开始沸腾变成气体的温度。
比如说咱们烧水，到100℃水就开了，这个100℃就是水的沸点。
不同的物质沸点不一样，丙烷也有自己的沸点。
老实说，我一开始也不明白脱丙烷塔怎么能把丙烷和其他的物质分离开来。
这就要说到脱丙烷塔的工作过程了。
它就像一个超级精准的分拣机器，原料从塔底进入，然后加热，这时不同沸点的物质就开始了“变身秀”。
沸点低的丙烷就最先按耐不住啦，就像性子最急的人最先冲出去一样，它很容易就变成气体跑到塔的上部。
而那些沸点高的物质呢，可能还得在塔底附近多待会儿，它们变化相对比较慢，还保持着液态的状态。
说到这里，你可能会问，那怎么最终把丙烷和其他物质彻底分开呢？塔顶有专门的装置，可以把变成气体的丙烷收集起来，这样就把丙烷和其他的物质分离开来了。
打个比方，这就像我们把那些先冲出门去（指变成气体跑到塔顶）的“急性子”（丙烷）拦住，然后让其他没出门（仍然在塔底附近的物质）和先出去的这些分开，避免混在一起。
从更原理的层面来说呢，这是基于相平衡理论的。
物质在不同温度压力下会在气液两相之间进行分配，脱丙烷塔巧妙地利用了这个特性，根据其需要的分离目标调整温度和压力等条件。
实际应用的案例也很多啊。
比如说在石油炼制过程中，原油经过一系列的加工得到了很多混合的烃类物质，这时候就需要脱丙烷塔把丙烷这种比较轻的烃类分离开来。
如果不分开的话，这些不同的物质混在一起下一步的加工就不好进行啦，就像你做饭的时候一堆不同的调料混在一起没分开储存，取用的时候就很麻烦。
浅析气分脱丙烷塔操作
浅析气分脱丙烷塔操作作者：朱春雷来源：《中国化工贸易·上旬刊》2019年第02期摘要：在脱丙烷塔内实现物料分离的传质和传热过程中，容易产生各种各样的问题，本文着重讨论循环水、热水和回流量在脱丙烷塔内物料分离过程中所起的作用，并着重解决脱丙烷塔中部温度容易超标问题，脱丙烷塔进料温度容易超标问题和脱丙烷塔循环水手动调节滞后问题。
关键词：脱丙烷塔;循环水;热水;回流量;物料组成1 脱丙烷塔概况脱丙烷塔目前的年处理量为15万吨，目前DCS系统采用ABB公司控制系统，液态烃从脱硫装置开始进料，经脱除硫化氢和硫醇的催化液化气进入装置的原料缓冲罐（D-8101），液化气通过脱丙烷塔进料泵（P-8101）从D-8101抽出，与原料—碳四换热器（E-8108）换热后，再经脱丙烷塔进料加热器（E-8101）加热，以泡点状态进入脱丙烷塔（C-8101），E-8101热源为催化热水。
脱丙烷塔为69层ADV高效浮阀塔板，压力控制在2.0MPa（A）以下。
塔顶蒸出的碳二、碳三馏分经脱丙烷塔顶冷凝器（E-8111）冷凝后进入脱丙烷塔顶回流罐（D-8102），冷凝液自脱丙烷塔顶回流罐抽出，一部分用脱丙烷塔顶回流泵（P-8102）抽出送入塔顶第69层塔板上作为塔顶回流，另一部分用脱乙烷塔进料泵（P-8103）抽出，送入脱乙烷塔（C-8102）作为进料。
脱丙烷塔底用塔底重沸器（E-8102）加热，热源为催化热水。
塔底碳四、碳五馏分经原料—碳四换热器（E-8108）与原料液化气换热后再经碳四馏分冷却器（E-8109）冷却后进入MTBE装置。
2 脱丙烷塔的运行状况及存在问题分析2.1 脱丙烷塔运行现状近期多日的脱丙烷塔物料平衡变化情况，如表1和表2所示。
由表1和表2可知，11.7日至11.9日脱丙烷塔的液态烃物料中碳四碳五组分含量在56.15%到59.94%之间，而脱丙烷塔排出的碳四碳五组分含量在55%到61.5%之间。
显然碳四碳五采出率在94%-106%之间，采出率比较高。
脱丙烷塔塔盘更换施工方案
脱丙烷塔塔盘更换施工方案1. 引言脱丙烷塔是石油加工过程中常用的设备，其塔盘起到分离液相和气相的作用。
然而，由于长期使用和环境因素的影响，塔盘可能会出现磨损、腐蚀等问题，导致其性能下降。
因此，定期更换脱丙烷塔塔盘是保证设备正常运行的重要工作之一。
本文将介绍脱丙烷塔塔盘更换施工方案。
2. 更换施工前的准备工作在进行脱丙烷塔塔盘更换施工前，需进行以下准备工作：2.1 安全检查在施工前，必须进行全面的安全检查，确保施工过程中的安全。
检查项目包括但不限于：气体泄漏、爆炸隐患、设备稳定性等。
2.2 工具准备准备所需的工具，根据具体的施工方案选择合适的工具。
常见的工具有：扳手、锤子、切割机等。
2.3 辅助设备准备根据施工方案，准备所需的辅助设备，如吊装设备、防护设备等。
2.4 塔内准备工作对塔内进行清洁和排空处理，确保施工环境的清洁和安全。
3. 更换施工方案脱丙烷塔塔盘更换施工方案如下：3.1 施工步骤1.施工人员穿戴好安全防护装备，进入施工现场。
2.使用吊装设备将原有塔盘成功拆除，并妥善存放。
3.对脱丙烷塔内部进行清洁，确保施工环境的干净。
4.根据塔盘的尺寸和要求，切割好新塔盘的外形。
5.使用合适的工具将新塔盘安装到位，并进行固定。
6.对新塔盘进行检查，确保其安装牢固。
7.进行系统测试，验证新塔盘的性能。
8.清理施工现场，恢复正常的运行状态。
3.2 安全注意事项在进行塔盘更换施工时，需注意以下安全事项：•施工人员必须穿戴好安全防护装备，如安全帽、防护眼镜、防护手套等。
•施工过程中严禁使用明火，以防引发火灾。
•确保吊装设备的稳定性和安全性，减少意外伤害的风险。
•当进行高空作业时，必须采取合适的防护措施，确保施工人员的人身安全。
4. 施工后的验证与维护在更换塔盘后，需进行相关的验证和维护工作，以确保设备的正常运行：•进行系统测试，验证新塔盘的性能是否符合设计要求。
•注意观察新塔盘的工作情况，在运行过程中发现异常及时处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《过程控制工程》课程设计任务书
一、设计题目：脱丙烷塔控制系统设计
二、设计目的：
1、掌握控制系统的基本构成、原理及设计的方法和步骤。
2、掌握控制方案的设计、仪表选型的方法及管道流程图、仪表接线图、
仪表安装等图的绘制方法。
3、掌握节流装置和调节阀的计算。
4、了解信号报警及联锁系统的设计和顺序控制系统的设计。
5、了解过程控制设计的设计文件构成及编制。
6、通过理论联系实际，掌握必须的工程知识，加强对学生实践动手能力
和协作完成工程设计任务能力的培养。
三、设计所需数据：
1、主要工艺流程和环境特征概况
脱丙烷塔的主要任务是切割C
3和C
4
混合馏分，塔顶轻关键组分是丙烷，塔
釜重关键是丁二烯。
主要工艺流程如附图1所示：第一脱乙烷塔塔釜来的釜液和第二蒸出塔的釜液混合后进入脱丙烷塔，进料为气液混合状态，液化率为0.28。
进料温度为32℃，塔顶温度为8.9℃，塔釜温度为72℃。
塔内操作压力基本恒定在0.75MPa(绝压)。
采用的回流比约为1.13。
冷凝器由0℃丙烯蒸发制冷,再沸器加热用的0.15 MPa(绝压)减压蒸汽由来自裂解炉的0.6 MPa(绝压)低压蒸汽与冷凝水混合制得的。
和其他精馏塔一样，脱丙烷塔也是一个高阶对象，具有对象通道多、内在机理复杂、变量间相互关联、动态响应慢、控制要求高等特点。
假设该脱丙烷塔控制的主要目标是塔釜关键组分，可以再沸器的减压蒸汽流量为操纵变量构成控制系统，且此时再沸器的减压蒸汽流量是经常出现的扰动。
同时要保持塔进料稳定，以及塔釜液位与塔底A馏出物料均匀缓慢变化。
试设计自动控制，满足质量指标、物料指标、能量平衡及约束条件等要求。
脱丙烷塔所处的环境为甲级防爆区域,工艺介质为多种烃类混合物,沸点低、易挥发、易燃、易爆，生产装置处于露天，低压、低温。
主导风向由西向东。
2、仪表选型说明
所选仪表应具有本质安全防爆性能等特点，电动Ⅲ型仪表在安全性、可靠性等方面已能满足要求。
电动仪表信号传送快且距离远，易与计算机配合使用，除控制阀外，可选用电动Ⅲ型仪表或采用数字式控制仪表。
采用安全栅，构成本质
安全防爆系统。
3、再沸器加热蒸汽流量检测系统环室式标准孔板计算数据：（1）被测流体：饱和水蒸汽
（2）流量：M
max =1350kg/h; M
com
=900kg/h; M
min
=450kg/h
（3）工作压力：p
1=0.15MPa（绝压）; 工作温度：t
1
=110℃
（4）密度：ρ
s
=0.8528kg/m3;粘度η=25×10-6Pa〃s （5）允许的压力损失：应尽量小
（6）管道内径：D
20
=200mm
（7）管道材质：20#钢，新无缝管
4、蒸汽流量控制阀口径计算数据：
（1）流体：饱和水蒸汽
（2）正常流量条件下：
阀前绝压：p
1
=140kPa
阀后绝压：p
2
=105kPa
阀前温度：t
1
=110℃
管道内径：D
1= D
2
=200mm
正常流量：W
s
=900kg/h
密度：ρ
s
=0.8528kg/m3
（3）稳态最大流量：W
max
=1350kg/h
（4）选型：气动单座调节阀，等百分比固有流量特性，流开向型。
型号：ZMAP-1.6K
四、主要设计任务
1、确定基本控制方案，要带有信号报警系统（设置3个液位报警上、下限：
塔釜液位：30%-90%，冷凝器液位：20%-80%，回流罐液位：30%-80%），
并按规范绘制带控制点的工艺流程图。
2、对至少一个回路（再沸器加热蒸汽流量控制系统）进行仪表选型。
3、对至少一个回路（再沸器加热蒸汽流量控制系统）的节流装置和调节阀
进行计算。
4、分析所用到的复杂控制系统并绘制复杂控制系统的仪表回路接线图。
5、编制自控设备表（单个回路）。
五、需提交的设计文件
1、设计说明书
2、控制流程图
3、自控设备表（按规范绘制整张表格，可只填写已选型仪表）
4、复杂控制安装系统图（选做）
5、节流装置及调节阀计算数据表
其中第1项应包括目录、摘要、正文及参考文献等项；2-6项均应按制图或制表规范来制作，图纸一律采用3号纸（297×420mm），作为附录附在设计说明书后。
设计说明书采用统一封面，见附图2。
参考资料
1、《过程控制系统工程设计》.孙洪程,翁唯勤合编.化学工业出版社
2、《过程控制系统》.李国勇.电子工业出版社
3、《工业过程控制工程》.王树清等编.化学工业出版社
4、《石油化工自动控制设计手册》、《自控常用材料器件手册》、《仪表回路接线图》、《流量测量节流装置设计手册(第二版)》等
来
图1 脱丙烷塔工艺流程图
附图 1 脱丙烷塔工艺流程
附图2 课程设计统一封面（打印时请略去此行）
成绩：
《过程控制工程》
课程设计说明书
题目：
专业自动化
班级
学号
姓名。
