机械力学及机械设计(高起专)阶段性作业1
江苏开放大学机械设计基础第1次形考作业
机械设计基础第1次形考作业——占课程成绩的10% 作业详情老师点评：答案解析：零件是组成机器的最小单元，也是机器中不可拆分的制造单元。
2力对物体的作用会产生内、外两种效应，外效应指力使物体的运动状态发生改变，内效应指力使物体产生变形。
客观题满分：4分得分：4分A正确B错误正确答案：A学生答案：A老师点评：答案解析：力对物体的作用会产生内、外两种效应，外效应指力使物体的运动状态发生改变，内效应指力使物体产生变形。
3在平面汇交力系的平衡方程中，两个投影轴一定要互相垂直。
客观题满分：4分得分：4分A正确B错误正确答案：B学生答案：B老师点评：答案解析：在平面汇交力系的平衡方程中，两个投影轴可以不互相垂直。
4按“右手螺旋法则”确定扭矩的正负：用四指表示扭矩的转向，大拇指的指向与该截面的外法线方向相同时，该截面扭矩为负，反之为正。
客观题满分：4分得分：4分A正确错误正确答案：B学生答案：B老师点评：答案解析：按“右手螺旋法则”确定扭矩的正负：用四指表示扭矩的转向，大拇指的指向与该截面的外法线方向相同时，该截面扭矩为正，反之为负。
5梁在发生弯曲变形时横截面上都存在剪力和弯矩。
客观题满分：4分得分：4分A正确错误正确答案：B学生答案：B老师点评：答案解析：梁在发生弯曲变形时横截面上一般同时存在剪力和弯矩，但在纯弯曲情况下只存在弯矩。
6连接松动属于下列哪种失效形式（）。
客观题满分：4分得分：4分A断裂B表面失效C过量变形破坏正常工作条件引起的失效正确答案：D学生答案：D老师点评：答案解析：连接松动属于破坏正常工作条件引起的失效。
7下列为平面汇交的四个力作出的力多边形，表示力系平衡的是（）。
客观题满分：4分得分：4分ABCD正确答案：C学生答案：C老师点评：答案解析：当平面汇交力系平衡时，作出的力多边形中各力首位相连。
8在图示三铰支架中，若将作用于构件AB上的力偶M平移至构件BC上，则A、B、C 三处的约束反力（）。
机械设计基础形成性考核作业(一)答案
形成性考核作业专业名称机电一体化技术课程代码110035课程名称机械设计基础学号姓名班级评阅教师第 1 次作业共 5 次作业江苏开放大学作业内容：第1单元-概论1．人们常说的机械的含义是什么？机器与机构的区别是什么？指出下列设备中哪些是机构：铣床、发电机、机械式手表、洗衣机和汽车。
【解答】人们常说的机械的含义是：机器。
机器与机构的区别：机器是由一个或者多个机构组成的，机构只能传递运动或者动力，不能直接做有用的机械功或者进行能量转化。
发电机，机械式手表属于机构。
2．什么是构件、零件？构件与零件的区别是什么？【解答】从制造的角度看，组成机器的这些实物，我们称之为零件。
零件是组成机器的，也是机器中不可拆分的。
组成机器的各实体间具有确定的相对运动，从运动的角度看，机器是由若干个运动的单元所组成，这种具有独立运动的最小实体，称为构件。
构件可以是单一的机械零件，也可以是若干机械零件的刚性组合，零件没有相对运动。
3．请查阅相关资料，各举出一个具有下述功能的机器的实例：（1）变换机械能为其他形式能量；（2）变换或传递信息；（3）传送物料；（4）传递机械能。
【解答】1. 变换机械能为其他形式能量：风机；2. 变换或传递信息：电话机；3. 传送物料：螺旋传输机； 4. 传递机械能：内燃机4．指出下列机器的动力部分、传动部分、控制部分和执行部分。
（1）汽车；（2）自行车；（3）车床。
【解答】 1. 汽车的动力部分为发动机，传动部分为变速箱，控制部分为油门，刹车，离合器；执行部分为轮子；2.自行车的动力部分为人踏脚踏板，传动部分为链条和前后齿轮，控制部分为龙头和刹车，执行部分为后轮；3. 车床的动力部分为电动机，传动部分为连着电动机轴上的主轴，变速箱，齿轮箱，控制部分为电控箱内的接触器，继电器，行程开关；执行部分为车刀；第2单元-平面机构的静力学分析1．三力汇交于一点的力系一定是平衡力系这句话对吗？你是如何理解三力平衡汇交定理的。
机械力学及机械设计(高起专)阶段性作业4
机械力学及机械设计(高起专)阶段性作业4总分:?100分考试时间:分钟单选题1. 下列材料中，_____不能作为滑动轴承轴瓦或轴承衬的材料。
(5分)(A) ZCuSn10Pb1(B) HT200(C) GCr15(D) ZCuPb30参考答案：C2. 传动轴所受的载荷是_____。
(5分)(A) 只受弯矩不受转矩(B) 只受转矩不受弯矩(C) 既受转矩又受弯矩(D) 主要受转矩参考答案：D3. 轴承合金通常用于做滑动轴承的_____。
(5分)(A) 轴套(B) 轴承衬(C) 轴承座(D) 轴承座和轴承衬均可参考答案：B4. 当温度升高时，润滑油的粘度_____。
(5分)(A) 随之升高(B) 随之降低(C) 保持不变(D) 升高或降低视润滑油性质而定参考答案：B5. 在滑动轴承轴瓦及轴承衬材料中，用于高速、重载轴承，能承受变载荷及冲击载荷的是_____。
(5分)(A) 铅青铜(B) 巴氏合金(C) 铅锡合金(D) 灰铸铁参考答案：A6. 为了保证轴承内圈与轴端的良好的接触，轴承的圆角半径r与轴肩处的圆角半径r1应有_____。
(5分)(A) r>r1(B) r=r1(C) r<r1</r(D) 无要求参考答案：A7. 某45钢轴的刚度不足，可采取_____措施来提高其刚度。
(5分)(A) 用45Cr钢代替(B) 淬火(C) 增大轴的直径(D) 改进轴的结构以减轻应力集中参考答案：C8. 角接触球轴承和圆锥滚子轴承的轴向承载能力随接触角的增大而_____。
(5分)(A) 增大(B) 减小(C) 不变(D) 增大或减小随轴承型号而定参考答案：A9. 同时承受径向载荷及轴向载荷的高速轴选用_____较合理。
(4分)(A) 圆柱滚子轴承(B) 圆锥滚子轴承(C) 角接触球轴承(D) 推力球轴承参考答案：C10. 为提高轴的刚度，采取_____方法，效果不大，不宜采用。
(4分)(A) 增大轴径(B) 改变支承间跨度(C) 用合金钢代替普通钢(D) 用滚子轴承代替球轴承参考答案：C11. 不完全液体润滑滑动动载轴承，验算p≤[p]及pv≤[pv]后，还需验算v≤[v]，是为了防止_____。

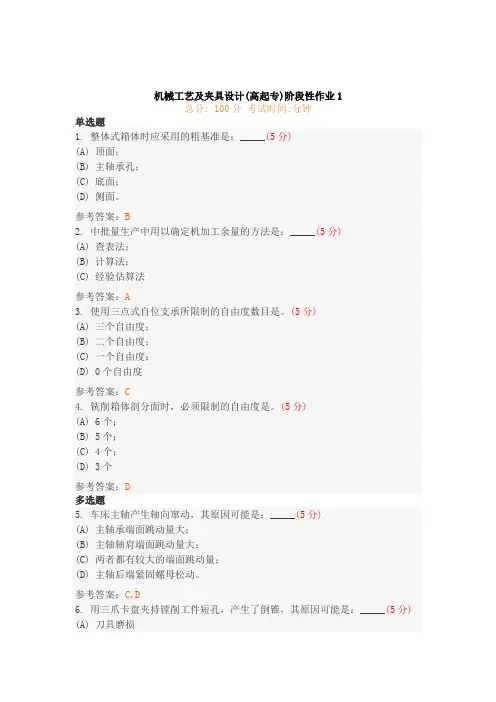

机械工艺及夹具设计(高起专)阶段性作业1
机械工艺及夹具设计(高起专)阶段性作业1总分: 100分考试时间:分钟单选题1. 整体式箱体时应采用的粗基准是：_____(5分)(A) 顶面；(B) 主轴承孔；(C) 底面；(D) 侧面。
参考答案：B2. 中批量生产中用以确定机加工余量的方法是：_____(5分)(A) 查表法；(B) 计算法；(C) 经验估算法参考答案：A3. 使用三点式自位支承所限制的自由度数目是。
(5分)(A) 三个自由度；(B) 二个自由度；(C) 一个自由度；(D) 0个自由度参考答案：C4. 铣削箱体剖分面时，必须限制的自由度是。
(5分)(A) 6个；(B) 5个；(C) 4个；(D) 3个参考答案：D多选题5. 车床主轴产生轴向窜动，其原因可能是：_____(5分)(A) 主轴承端面跳动量大；(B) 主轴轴肩端面跳动量大；(C) 两者都有较大的端面跳动量；(D) 主轴后端紧固螺母松动。
参考答案：C,D6. 用三爪卡盘夹持镗削工件短孔，产生了倒锥，其原因可能是：_____(5分)(A) 刀具磨损(B) 工件热变形(C) 机床导轨误差(D) 床头箱因连接螺栓松动，使轴线与导轨不平行。
参考答案：C,D7. 滚齿与插齿相比，滚齿的_____(5分)(A) 运动精度高;(B) 齿形精度高;(C) 基节精度高;(D) 生产率高；(E) 齿面粗糙度值低。
参考答案：A,D8. 选配法适用的条件是：_____(5分)(A) 形位公差精度要求高；(B) 装配精度要求高；(C) 组成环数多；(D) 相关件2～3件。
参考答案：B,D9. 滚齿时影响齿轮运动精度的机床误差主要有：_____(4分)(A) 分齿传动挂轮误差；(B) 刀架进给误差；(C) 分度蜗轮误差；(D) 分度蜗杆误差。
参考答案：A,C,D判断题10. 粗基准就是粗大的基准，所以各表面均不需要过多的加工余量；_____(4分)正确错误参考答案：错误解题思路：11. 可变费用是指随产量而改变的费用；_____(4分)正确错误参考答案：正确解题思路：12. 完成一个零件和一个工序的时间称为单件时间；_____(4分)正确错误参考答案：正确解题思路：13. 在加工、检测和装配中，直接获得的尺寸称封闭环；_____(4分)正确错误参考答案：错误解题思路：14. 只限制影响加工精度的自由度的叫不完全定位；_____(4分)正确错误参考答案：正确解题思路：填空题15. 在机械制造中，通常将生产方式划分为___(1)___ ，___(2)___ ，___(3)_ __ 三种类型。
机械力学及机械设计阶段性作业1
机械力学及机械设计(高起专)阶段性作业1总分: 100分考试时间:分钟单选题1. 机构中的构件是由一个或多个零件所组成，这些零件间_____产生任何相对运动。
(5分)(A) 可以(B) 不能(C) 不一定(D) 一定参考答案：B2. 双曲柄机构_____存在急回特性。
(5分)(A) 一定(B) 不一定(C) 一定不(D) 绝对参考答案：B3. 对于双摇杆机构，最短构件与最长构件长度之和_____大于其它两构件长度之和。
(5分)(A) 一定(B) 不一定(C) 一定不(D) 可能参考答案：A4. 对于远、近休止角均不为零的凸轮机构，当从动件推程按简谐运动规律运动时，在推程开始和结束位置_____。
(5分)(A) 不存在冲击(B) 存在刚性冲击(C) 存在柔性冲击(D) 刚性和柔性冲击都存在参考答案：C5. 凸轮机构若发生自锁，则其原因是_____。
(5分)(A) 驱动力矩不够(B) 压力角太大(C) 基圆半径太小(D) 基圆半径太大参考答案：B6. 一对渐开线标准齿轮在标准安装情况下，两齿轮分度圆的相对位置应该是_____。
(5分)(A) 相交的(B) 相切的(C) 分离的(D) 以上答案均不正确参考答案：B7. 一对渐开线斜齿圆柱齿轮在啮合传动过程中，一对齿廓上的接触线长度是_____变化的。
(5分)(A) 由小到大逐渐(B) 由大到小逐渐(C) 由小到大再到小逐渐(D) 始终保持定值参考答案：C8. 一对轴间角90°的渐开线直齿圆锥齿轮的传动比i12＝_____。
(5分)(A)(B)(C)(D)参考答案：C9. 渐开线直齿圆柱标准齿轮是指_____的齿轮。
(4分)(A) 模数为标准值(B) 节圆等于分度圆(C) 分度圆上齿厚等于齿槽宽，而且模数、压力角、齿顶高与模数之比、齿根高与模数之比均为标准值。
(D) 模数和压力角为标准值参考答案：C判断题10. 四杆机构处于死点位置时，机构的传动角一定为零。
机械设计基础课程形成性考核作业答案(一)
机械设计基础课程形成性考核作业答案（一）第1章 静力分析基础1． C 、E 、F A 、B 、D 、G2． B F 、G3．4．解：受力分析如下图列力平衡方程：∑=0Fx又因为 AB=BCααs i n s i n C A F F =⋅C A F F =∑=0FyF F A =⋅αs i n 2 KN F F F B A 40sin 2===∴α第2章 常用机构概述1．答：当机构的原动件数等于自由度数时，机构具有确定的运动。
2．答：使两个构件直接接触并产生一定相对运动的联接，称为运动副。
以点接触或线接触的运动副称为高副，以面接触的运动副称为低副。
3．机构的自由度计算（1）n ＝7，P L ＝10，P H ＝0 （2）n ＝5，P L ＝7，P H ＝0H L P P n F --=23 H L P P n F --=23=10273⨯-⨯ =7253⨯-⨯1= 1=C 处为复合铰链（3）n ＝7，P L ＝10，P H ＝0 （4）n ＝7，P L ＝9，P H ＝1H L P P n F --=23 H L P P n F --=23=10273⨯-⨯ =19273-⨯-⨯1= 2=E 、E ’有一处为虚约束F 为局部自由度C 处为复合铰链第3章 平面连杆机构1．C2．a ）双曲柄机构 b ）曲柄摇杆机构 c ）双摇杆机构 d ）双摇杆机构3．解：要得到双曲柄机构，因此AD 杆必须为最短杆；若AB 为最长杆，则AB ≥BC ＝150mm若BC 为最长杆，由杆长条件得：CD AB BC AD l l l l +≤+mm l l l l CD BC AD AB 130=-+≥因此AB l 的最小值为130mm4．如下图：第4章 凸轮机构1．凸轮 推杆 机架2．尖顶 滚子 平底3．盘形 圆柱 曲面4．解：（1）mm r L R R T 15515250=+-=+-=（2）（3）mm R r R L H T 3015515250=-++=-++=（4）mm L rT R S 98.25)(22=-+=第5章 其他常用机构1．棘轮机构 槽轮机构 不完全齿机构2．左旋 右旋 三角形 矩形 梯形 锯齿形3．答：导程S ：在同一螺纹线上相邻两螺纹牙之间距离。
机械设计基础阶段性作业一(含答案)
第一次阶段性测试一、填空题（28分）1、构件是机械的运动单元体，零件是机械的___制造___单元体。
2、机械是机器和机构的总称。
3、运动副是指能使两构件之间既能保持___直接_____接触，而又能产生一定的形式相对运动的__可动联接_____。
4、机构具有确定运动的条件是：（1）机构自由度>0（2）原动件数=机构自由度数。
5、牛头刨床的工作台进给机构用的是____棘轮机构_________机构。
6、曲柄摇杆机构产生“死点”位置的条件时摇杆为_____主动_____，曲柄为___从动_______。
7、两构件通过面接触构成的运动副称为低副；两构件通过点或线接触构成的运动副称为高副。
9、在平面机构中，每个低副的引入，使机构失去两自由度。
10、m个构件组成同轴复合铰链时具有___m-1___个回转副。
11、机构是由若干构件以______运动副_________相联接，并具有_____确定的相对运动_________的组合体。
12、在凸轮机构几种基本的从动件运动规律中，匀速或等速运动规律使凸轮机构产生刚性冲击。
等加速等减速或余弦加速度运动规律产生柔性冲击，正弦加速度运动规律则没有冲击。
13、凸轮机构主要由凸轮、从动件、和机架三个基本构件组成。
14、机构处于压力角α=___90°____时的位置，称机构的死点位置。
曲柄摇杆机构，当曲柄为原动件时，机构____没有__（填有或没有）死点位置，而当摇杆为原动件时，机构___有___（填有或没有）死点位置。
15、凸轮机构中，凸轮基圆半径愈____大____，压力角愈____小_____，机构传动性能愈好。
16、机械零件设计计算的最基本计算准则是强度。
二、选择题（10分）1、如图所示，内燃机连杆中的连杆体1是 B 。
A、机构B、零件C、部件D、构件2、能做整周转动的连架杆，称为 A 。
A、曲柄；B、摇杆；C、旋转杆；D、机架3、曲柄摇杆机构中，曲柄为主动件时，____A_____为死点位置。
中国地质大学 机械制图(高起专)阶段性作业1 答案
机械制图(高起专)阶段性作业1 答案一、判断题1.尺寸标注不应封闭。
参考答案：正确2.非回转体类零件的主视图一般应选择工作位置。
参考答案：正确3.表达一个零件，必须画出主视图，其余视图和图形按需选用。
参考答案：正确4.铸造零件应当壁厚均匀。
参考答案：正确5.上下偏差和公差都可以为正，为负和为0。
参考答案：错误6.标题栏一般应位于图纸的左下方位。
参考答案：错误7.在图纸上必须用细实线画出图框。
参考答案：错误8.在工程常用的投影法之中，正投影法属于中心投影法。
参考答案：错误9.在投影图上表示回转体就是把围成立体的回转面与平面表示出来,并判别其可见性。
参考答案：正确10.剖视图的剖切方法可分为单剖,阶梯剖,旋转剖,复合剖,斜剖五种。
参考答案：正确二、填空题11.图框线用___(1)___ 画出；不可见轮廓线用___(2)___ 画出。
(2分)(1).参考答案: 粗实线(2).参考答案: 虚线12.标题栏位于图纸的___(3)___ 。
(3分)(1).参考答案: 右下角13.同一机件如在用不同的比例画出，其图形大小___(4)___ ；但图上标注的尺寸数值___(5)___ 。
(2分)(1).参考答案: 不同(2).参考答案: 相同14.内外螺纹只有当___(6)___ ；直径；___(7)___ ；螺距；___(8)___ 等五要素完全相同时，才能旋合在一起。
(3分)(1).参考答案: 牙型(2).参考答案: 线数(3).参考答案: 旋向15.___(9)___ ，直径，___(10)___ 均符合国家标准的螺纹，称为标准螺纹。
(2分)(1).参考答案: 牙型(2).参考答案: 螺距16.表面粗糙度符号顶角为___(11)___ 度。
(2分)(1).参考答案: 6017.符号表示该表面是用___(12)___ 方法获得的。
(2分)(1).参考答案: 不去除材料的18.基孔制配合的基准件是___(13)___ ，基准孔的基本偏差代号为___(14)___ ；基轴制配合的基准件是___(15)___ ，基准轴的基本偏差代号为___(16)___ 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械力学及机械设计(高起专)阶段性作业1
总分: 100分考试时间:分钟
单选题
1. 机构中的构件是由一个或多个零件所组成，这些零件间_____产生任何相对运动。
(5分)
(A) 可以
(B) 不能
(C) 不一定
(D) 一定
参考答案：B
2. 双曲柄机构_____存在急回特性。
(5分)
(A) 一定
(B) 不一定
(C) 一定不
(D) 绝对
参考答案：B
3. 对于双摇杆机构，最短构件与最长构件长度之和_____大于其它两构件长度之和。
(5分)
(A) 一定
(B) 不一定
(C) 一定不
(D) 可能
参考答案：A
4. 对于远、近休止角均不为零的凸轮机构，当从动件推程按简谐运动规律运动时，在推程开始和结束位置_____。
(5分)
(A) 不存在冲击
(B) 存在刚性冲击
(C) 存在柔性冲击
(D) 刚性和柔性冲击都存在
参考答案：C
5. 凸轮机构若发生自锁，则其原因是_____。
(5分)
(A) 驱动力矩不够
(B) 压力角太大
(C) 基圆半径太小
(D) 基圆半径太大
参考答案：B
6. 一对渐开线标准齿轮在标准安装情况下，两齿轮分度圆的相对位置应该是_____。
(5分)
(A) 相交的
(B) 相切的
(C) 分离的
(D) 以上答案均不正确
参考答案：B
7. 一对渐开线斜齿圆柱齿轮在啮合传动过程中，一对齿廓上的接触线长度是_____变化的。
(5分)
(A) 由小到大逐渐
(B) 由大到小逐渐
(C) 由小到大再到小逐渐
(D) 始终保持定值
参考答案：C
8. 一对轴间角90°的渐开线直齿圆锥齿轮的传动比i12＝_____。
(5分)
(A)
(B)
(C)
(D)
参考答案：C
9. 渐开线直齿圆柱标准齿轮是指_____的齿轮。
(4分)
(A) 模数为标准值
(B) 节圆等于分度圆
(C) 分度圆上齿厚等于齿槽宽，而且模数、压力角、齿顶高与模数之比、齿根高与模数之比均为标准值。
(D) 模数和压力角为标准值
参考答案：C
判断题
10. 四杆机构处于死点位置时，机构的传动角一定为零。
(4分)
正确错误
参考答案：正确
解题思路：
11. 双摇杆机构一定不存在整转副。
(4分)
正确错误
参考答案：错误
解题思路：
12. 极位夹角越大，机构的急回运动性质越显著。
(4分)
正确错误
参考答案：正确
解题思路：
13. 为减小凸轮机构的压力角可增大凸轮基圆半径。
(4分)
正确错误
参考答案：正确
解题思路：
14. 当渐开线正常直齿标准圆柱齿轮的齿数少于17 时，可采用负变位的办法来避免根切。
(4分)
正确错误
参考答案：错误
解题思路：
15. 渐开线齿轮变位后分度圆及分度圆上的齿厚都改变。
(4分)
正确错误
参考答案：错误
解题思路：
16. 基圆越小渐开线越弯曲。
(4分)
正确错误
参考答案：正确
解题思路：
17. 渐开线齿轮传动的啮合角等于节圆上的压力角。
(4分)
正确错误
参考答案：正确
解题思路：
填空题
18. 机构具有确定运动的条件___(1)___ 。
(4分)
(1). 参考答案: 机构的自由度等于原动件的数目且大于一
(2). 参考答案: 高副
(2). 参考答案: 柔性
(1).
(2). 参考答案: 重合
(1).
(2). 参考答案: 大端
(1).。
