3斜切式洞门施工工艺
斜切式洞门技术交底
交底内容：斜切式洞门施工技术交底一、仰拱、填充施工：1：开挖：洞口仰拱开挖根据地质情况选用适当的开挖方法，当采用爆破开挖时宜采用浅眼松动爆破。
为减少爆破开挖对仰拱基底岩层造成破环，当开挖至设计标高0.5米时，采用凿岩风镐配合挖机进行开挖。
在开挖基岩时，注意做好防排水措施，防止基岩由于受水的侵泡造成基地岩层承载力降低，当开挖至设计标高时，经检测基底岩层符合设计要求时，及时进行仰拱施做。
2：钢筋施工：斜切式洞门及斜切式延伸段仰拱Φ22主筋纵向间距为20cm，纵向分部钢筋Φ16间距为25cm，双层钢筋间距56.2cm，勾筋间距为ф8间距为25cm。
主筋净保护层厚度为5㎝，采用专用垫块，垫块间距为0.5*0.5米。
仰拱基底标高、岩层承载力、几何尺寸经检查合格后，及时进行钢筋安装，在，钢筋安装之前，清除隧底虚碴、淤泥、积水和杂物，超挖部分采用同级混凝土回填。
洞口钢筋施工图详见《黔张常施隧参207-07.08.09.10.15.16.17.18.》，钢筋安装时注意预埋边墙钢筋。
2.1:钢筋加工：①钢筋表面必须干净，严防锈蚀。
钢筋必须进行试验取样，经检测合格方可使用。
钢筋应平直、无损伤，表面无裂纹、油污、颗粒状或片状老化。
②钢筋加工尺寸符合设计图要求，主筋钢筋采用钢筋套筒连接，预留2个丝扣。
③弯起钢筋应弯成平滑的曲线，其弯起半径不小于规范要求及设计图要求。
④钢筋接头应设置在承受力较小处，并分散布置，配置在同一截面的受力钢筋，其接头数量必须符合规范要求。
⑤钢筋加工允许误差：上10cm米，在模板处用红油漆划出混凝土施工高度（内轨顶面上10cm处）。
⑤仰拱模板准确定位，模板固定采用下锚的方式在底板上锚固钢筋，并将钢筋与模板连接牢固，防止混凝土施工时模板涨模，安装环向止水带及挡头模板，固定到位后一次性连续浇注仰拱混凝土。
⑥钢筋与模板之间用专用特制垫块（与仰拱同标号），钢筋净保护层为5cm，专用特制垫块要求安装牢固。
4：混凝土浇筑：①仰拱混凝土设计标号为C35混凝土，混凝土采用自动计量拌和机拌制，罐车运输、输送泵浇筑、插入式捣固器捣固。
斜切帽檐
帽檐斜切式洞门全长15米，主要由帽檐、12m斜切段及3m斜切延伸段组成，斜切面与仰坡坡度1：1.25，帽檐模板由内模、外模及端模组成，内、外模均由两条椭圆轮廓线组成，内模由轮廓线A、C组成，外模由轮廓线B、D组成。
3、施工步骤帽檐斜切式洞门的施工主要分两步进行，一是斜切延伸段及斜切段的施工；二是帽檐施工。
3.1、斜切延伸段及斜切段的施工斜切段及斜切延伸段的施工内模采用衬砌台车，外模及端模均采用竹胶板，以10*10cm方木为肋通过环向钢筋及圆木、钢管以两侧边坡为支撑点进行加固，斜切延伸段及斜切段全长15m，若衬砌台车长度不足15m时，靠洞口斜切段内模也采用竹胶板弯制，但必须与衬砌台车同弧度弯制。
斜切段及延伸段施工时台车定位的准确性直接影响帽檐轮廓线C、D的形成，所以衬砌台车定位后必须复测其定位的准确性，经调整无误后将轮廓线C的各坐标点直接放样至衬砌台车模板上。
然后以轮廓线C为参照计算出轮廓线D的相对位置，待轮廓线C、D位置确定后按设计要求绑扎钢筋，钢筋绑扎时必须注意斜切面及外模预留钢筋以便帽檐施工时与帽檐钢筋相连及帽檐外模的加固。
钢筋绑扎完毕后对轮廓线C、D进行精确放样，根据放样确定的轮廓线C、D安装外模及端模，外模需设置与衬砌台车相垂直的加固钢筋及环向钢筋，并将垂直钢筋与衬砌主筋及外模环向钢筋焊接牢固。
为了便于混凝土的浇筑及振捣在端模安装时每隔一定距离预留混凝土灌注口。
混凝土采用一次性整体浇筑，浇筑时必须注意从两侧预留口对称浇筑混凝土以防衬砌台车变形，并通过衬砌台车窗口及预留口进行振捣。
待混凝土达到设计强度后将外模及斜切面模板拆除，衬砌台车保持不动以便帽檐施工时帽檐模板的安装及加固。
3.2、帽檐施工3.2.1、帽檐模板选择由于帽檐的四条轮廓线全为坐标控制，若使用钢模存在较大困难，一是模板加工困难，轮廓线把握不准。
二是钢模安装困难，很难与洞门的斜切面紧密相连。
所以模板选择质量好，无膨胀的竹胶板以10*10cm方木为肋并采用圆木及钢支撑进行加固。

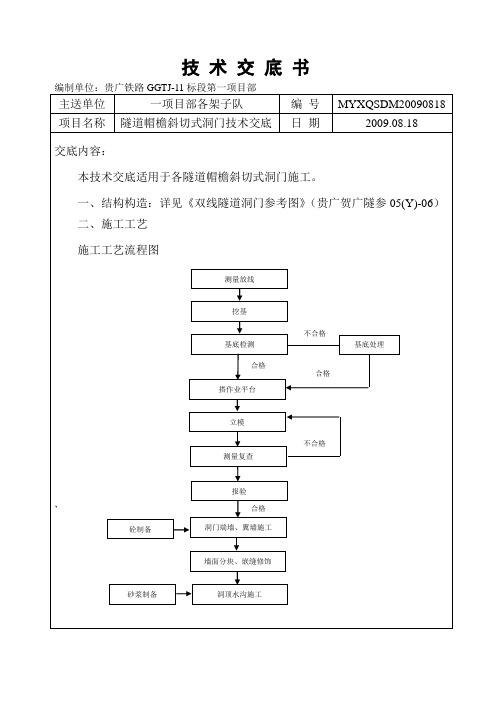

帽檐斜切式洞门施工技术
2、爆破时派专人执行警戒，未经警戒人员允许严禁在爆破期间随意走动；爆破后及时清除边仰坡的松动石块；
3、施工时清除边坡上方的危石，在施工中采取措施防止边坡下滑；
4、砼浇筑施工时作业台架架设牢固，台架下方严禁站人，非作业人员严禁随意攀爬作业台架；
（5）灌注混凝土端墙时，模板和支撑要有足够的刚度、强度及稳定性，使其在灌筑过程中不发生移动及局部变形；
（6）端墙施工须保证其位置准确和墙面坡平顺，灌筑混凝土端墙必须杜绝漏浆、跑模、蜂窝、麻面等缺陷；
（7）洞门浇筑时，按设计预留隧道名牌及号标的位置。
5、名牌及号标
（1）具体尺寸及位置见《贵广贺广隧参05（Y）-36》和各隧道的施工图；
（2）模板安装过程中，施工班组长、测量人员、质检人员经常进行检查、测量复核，当发现位置有偏差必须及时进行调整，确保位置准确无误。
（3）模板支架及脚手架之间不得相互连接，以免使用脚手架时影响模板支架位移，造成跑模现象发生。
4、砼浇筑
（1）洞门端墙基础必须置于稳定的地基上，在施作端墙前对地基 承载力进行测试，如地基承载力不能满足要求，对地基进行加固，达到承载力要求时方可进行端墙的施工。地基上的虚碴、杂物、积水的软层，必须清除干净；
附图：
《xx隧道出口洞门施工图》
《xx隧道出口洞门检查梯施工图》
《xx隧道出口隧道名牌及号标布置图》
编制人
复核人
签收人
见后附签到表
施工技术交底接收人名单
序号
接收人姓名
接收人职务（工种）
接收日期
备注
（5）名牌尺寸为：340cm×75cm；标尺寸为：60cm×70cm
浅谈高速铁路隧道斜切式帽檐洞门施工技术
三 戈淡 高 速 铁 路 隧 道 斜 切 式 帽 谵 洞 门 施 ｛ 文术
张宇峰 吕瑞品
（ 中国水利水 电第三 工程局 大西客专指挥部 ）
【 摘 要 】本文 以新建 大西铁路 客专磨盘 山隧道为例 。为大家介 绍高速铁路 中斜切式帽檐洞 门模板、钢筋 、
３ ３ ６ ０
２ １ ３ ０
３ ２ ４ ０
２ ９ ５ ０
２ ７ １ ０
２ ７ ９ ０
２ ８ ４ ０
长 轴 短 轴
２ １ ２ ９ ０ １ ３ ３ ０ ０
２ ２ ８ ９ ０ １ ４ ７ ０ ０
２ １ ５ ４ ０ １ ３ ５ ７ ０
２ ２ １ ８ ０ １ ４ ７ ０ ０
１工 程 概 况
磨盘 山隧道位于山西省忻州市，隧道处于低 中山区，隧道区中部基岩隆起 ，四周为第 四系覆 盖，黄土层中冲沟发育 ，呈树枝状 向四周扩散 。
地 理条件 复 杂 ，表 面基 岩风 化较 为强 烈 。进 出 口 位 于斜坡 上 ，自然坡度 ５ ＂ － ＇ ２ ０ 度。 地势 起伏 较 大 ， 隧道 顶部 植被 稀疏 。隧道设 计 为单洞 双线 隧道 ， 线 间距 为 ５ ｍ。隧道 进 口里程 ＤＫ ２ １ １ ＋ ３ ３ ９ ，出 口
里程 ＤＫ ２ １ ６ ＋ ７ ９ ５ ，全 长 ５ ４ ６ ４ ｍ。
专 铁 路近 年 来 在 我 国成 为一 种铁 路 发展 的趋
势。 铁路 隧道在整个铁路建设 中占据主 导地位 ， 不 同形式 的隧道采用不 同方式 的隧道洞 门，一
般 有 端 墙 式 、 耳 墙 式 、斜 切 式 、切 喇 叭 口式 、 斜 切 式帽 檐 等 多种 隧 道 洞 门。随着 时代 的发 展 ， 隧道 洞 门不 仅 仅 只 要 求 结 构 稳 定 ，更 多 的对 隧 道 洞 门 的 美 观 、环 保 以及 对 减 缓 微 气 压 波 影 响
斜切帽檐式洞门施工方案

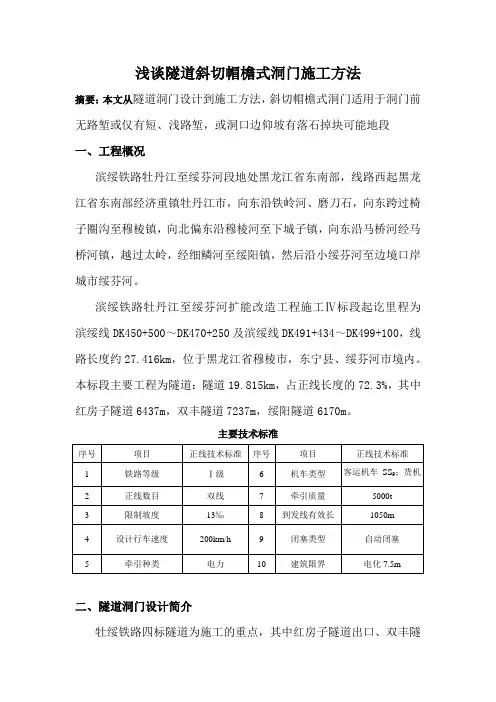

浅谈隧道斜切帽檐式洞门施工方法摘要：本文从隧道洞门设计到施工方法，斜切帽檐式洞门适用于洞门前无路堑或仅有短、浅路堑，或洞口边仰坡有落石掉块可能地段一、工程概况滨绥铁路牡丹江至绥芬河段地处黑龙江省东南部，线路西起黑龙江省东南部经济重镇牡丹江市，向东沿铁岭河、磨刀石，向东跨过椅子圈沟至穆棱镇，向北偏东沿穆棱河至下城子镇，向东沿马桥河经马桥河镇，越过太岭，经细鳞河至绥阳镇，然后沿小绥芬河至边境口岸城市绥芬河。
滨绥铁路牡丹江至绥芬河扩能改造工程施工Ⅳ标段起讫里程为滨绥线DK450+500～DK470+250及滨绥线DK491+434～DK499+100，线路长度约27.416km，位于黑龙江省穆棱市，东宁县、绥芬河市境内。
本标段主要工程为隧道：隧道19.815km，占正线长度的72.3%，其中红房子隧道6437m，双丰隧道7237m，绥阳隧道6170m。
主要技术标准二、隧道洞门设计简介牡绥铁路四标隧道为施工的重点，其中红房子隧道出口、双丰隧道进口、双丰隧道出口、绥阳隧道进口、绥阳隧道出口设计均采用斜切帽檐式隧道洞门，该隧道洞门适用于洞门前无路堑或仅有短、浅路堑，或洞口边仰坡有落石掉块可能地段，斜切帽檐式隧道洞门结构系在洞口衬砌斜切面加设一斜切椭圆台( 环) 面帽檐构筑而成，该椭圆台面以衬砌斜切椭圆面为底面，其轴线通过底面椭圆中心并与之垂直。
如下图所示：Ⅰ0.020.02內轨顶面O 1O 2r 2r 3=230r 1隧道中线线路中线线路中线O 41:1.51:1.5M10浆砌片石铺砌厚30cmⅠ正 面O dOa (c)O b1:1.52cm变形缝內轨顶面帽檐椭圆台轴线1800(钢筋混凝土洞门整体施作段)骨架护坡平 面线路中线线路中线隧道中线三、斜切帽檐式隧道门的施工步骤 1、洞门衬砌及斜切面的施工红房子隧道出口洞门长28米、双丰隧道进口洞门长16米、双丰隧道出口洞门长18米、绥阳隧道进口洞门长18米、绥阳隧道出口洞门长18米，除帽檐外其他部分的施工方式与明洞衬砌相同，由于本线隧道衬砌模板台车长12m，所以洞门系不能一次整体浇注，洞门斜切衬砌段需进行两板衬砌施工。
隧道斜切帽檐式洞门施工作业指导书

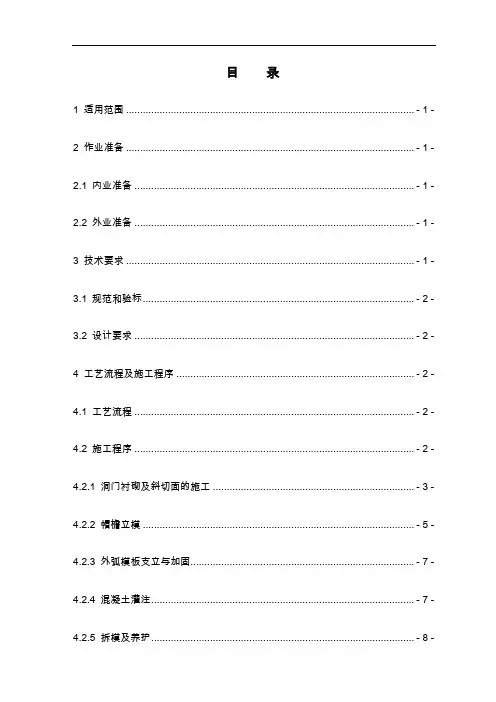

目录1 适用范围 ....................................................................................................... - 1 -2 作业准备 ....................................................................................................... - 1 - 2.1 内业准备 .................................................................................................... - 1 -2.2 外业准备 .................................................................................................... - 1 -3 技术要求 ....................................................................................................... - 1 - 3.1 规范和验标................................................................................................. - 2 -3.2 设计要求 .................................................................................................... - 2 -4 工艺流程及施工程序 ..................................................................................... - 2 - 4.1 工艺流程 .................................................................................................... - 2 - 4.2 施工程序 .................................................................................................... - 2 - 4.2.1 洞门衬砌及斜切面的施工 ........................................................................ - 3 - 4.2.2 帽檐立模 ................................................................................................. -5 - 4.2.3 外弧模板支立与加固................................................................................ - 7 - 4.2.4 混凝土灌注.............................................................................................. - 7 -5.1 洞门施工 .................................................................................................... - 9 -5.2 洞门模板及拆模.......................................................................................... - 9 -6 材料要求 ..................................................................................................... - 10 -7 人员、机械设备配置 ................................................................................... - 11 - 7.1 人员配置 .................................................................................................. - 11 -7.2 机械设备配置 ........................................................................................... - 11 -8 质量控制 ..................................................................................................... - 11 - 8.1 质量控制 .................................................................................................. - 12 - 8.1.1 控制要点 ............................................................................................... - 12 - 8.2质量检验 ................................................................................................... - 12 - 8.2.1 中线和高程要求..................................................................................... - 12 - 8.2.2 断面要求 ............................................................................................... - 12 -8.2.3 钢材要求 ............................................................................................... - 12 -9 安全及环保措施........................................................................................... - 13 -隧道斜切帽檐式洞门施工作业指导书1 适用范围本作业指导书适用于哈佳铁路工程六标，依兰隧道、马鞍山隧道进出斜切帽檐式洞门施工作业。
