蒸汽冷凝水回收装置工作原理
冷凝水回收机械泵组带闪蒸汽回收装置原理
冷凝水回收机械泵组带闪蒸汽回收装置原理冷凝水回收机械泵组带闪蒸汽回收装置是一种节能环保设备，在工业生产中广泛应用于蒸汽供热系统的冷凝水回收和闪蒸汽回收。
本文将从冷凝水回收、闪蒸气回收、节能、工艺控制和环保等方面，介绍冷凝水回收机械泵组带闪蒸汽回收装置的原理及应用。
1.冷凝水回收冷凝水是从蒸汽供热系统中冷凝冷却后产生的废水，其温度较高，若直接排放会造成能源浪费和环境污染。
因此，冷凝水回收机械泵组的作用是将冷凝水通过泵组输送到净水装置中，进行过滤、净化处理，最终实现废水零排放的目标。
2.闪蒸气回收闪蒸汽是在蒸汽供热系统中产生的高温高压气体，具有较高的能量价值。
冷凝水回收机械泵组带闪蒸汽回收装置可以将闪蒸汽进行回收再利用，提高能源利用率，降低能源消耗。
3.节能冷凝水回收机械泵组带闪蒸汽回收装置具有节能环保的特性。
通过将冷凝水和闪蒸汽进行回收再利用，可以减少能源浪费，降低企业生产成本。
同时，该装置可提高蒸汽供热系统的热效率，增加能源产出，从而实现节能减排的目标。
4.工艺控制工艺控制是冷凝水回收机械泵组带闪蒸汽回收装置正常运作的保障。
该装置通过自动化控制系统，实时监测和调节设备运行参数，确保设备稳定运行。
此外，工艺控制还能有效防止设备故障和生产事故的发生，提高生产效率和安全性。
5.环保冷凝水回收机械泵组带闪蒸汽回收装置的环保特性主要体现在两个方面。
首先，通过废水回收再利用，可以减少对水资源的浪费，缓解水资源短缺的问题。
其次，该装置能够减少废气排放，降低对大气环境的污染。
此外，设备的低噪音设计还可以减少噪音污染，提高生产环境的质量。
总之，冷凝水回收机械泵组带闪蒸汽回收装置在工业生产中具有广泛的应用前景。
它不仅可以提高能源利用率，降低能源消耗，还能实现废水零排放，减少对环境的污染。
同时，该装置的自动化控制系统为工艺控制提供了便利，保障了生产的稳定性和安全性。
未来，随着技术的不断进步和环保意识的增强，冷凝水回收机械泵组带闪蒸汽回收装置将在更多领域得到应用和发展。
冷凝水回收装置原理
冷凝水回收装置原理冷凝水回收装置是一种用于收集和回收机械设备、工业生产和日常生活中产生的冷凝水的设备。
冷凝水的回收利用能够减少水的浪费，提高资源利用效率，降低环境污染。
冷凝水主要是指在空调、冷冻机、工业蒸馏器等机械设备中被冷却后所形成的水蒸汽凝结成液态水的过程。
在冷凝过程中，水蒸汽通常通过传热方式使工质(如空气、制冷剂等)冷却而凝结成水。
冷凝水回收装置的原理是通过将冷凝水从机械设备中收集起来，经过处理和净化后再进行利用。
其主要包括以下几个步骤：1. 收集冷凝水：在机械设备的冷凝过程中，收集由于冷凝而形成的液态水。
这可以通过设置冷凝水收集器或管道系统，将冷凝水导入集水装置中。
2. 参数监测和控制：回收装置中通常会设置传感器和仪表，用于监测和测量冷凝水的相关参数，如温度、流量、浓度等。
这些数据可以提供给控制系统，通过调节设备的运行参数来控制冷凝水的回收和利用过程。
3. 处理和净化：收集到的冷凝水通常会含有一定的杂质和污染物，如悬浮物、油脂、微生物等。
因此，冷凝水回收装置会通过过滤、沉淀、除臭、消毒等处理方法去除这些污染物，使冷凝水达到一定的水质标准。
4. 储存和循环利用：经过处理和净化后的冷凝水会被储存起来，以备后续的利用。
可以将其存放在专门的储水装置中，通过管道系统将冷凝水供应给需要水源的设备或用途。
冷凝水可以用于冷却循环系统、灌溉、生活用水等。
冷凝水回收装置的设计和操作依赖于所使用的设备和应用场景的不同，因此具体的原理和流程可能有所差异。
但总体来说，冷凝水回收装置通过收集、处理和利用冷凝水，实现了对水资源的高效利用和环境保护。
冷凝水回收装置的应用可以广泛涉及到各个领域，如工业生产、建筑、农业等。
通过冷凝水回收装置，我们能够减少自来水或其他淡水资源的使用，降低生产成本，节约资源，减少环境负荷。
此外，冷凝水回收还可以作为可再生能源的一种形式，用于发电或供热，进一步提高资源的可持续利用。
因此，冷凝水回收装置作为一项环保设备，具有重要的意义和应用价值。
锅炉蒸汽冷凝水回收设备设备工艺原理
锅炉蒸汽冷凝水回收设备设备工艺原理一、概述锅炉蒸汽冷凝水回收设备是为锅炉节能降耗而设计的设备，其主要原理是利用蒸汽在冷凝过程中释放出的热量回收并加以利用，以达到节约能源的目的。
在实际应用中，该设备可以广泛应用于化工、制药、食品、纺织、冶金等领域。
二、设备构成锅炉蒸汽冷凝水回收设备主要由以下几部分组成： 1. 冷凝器：用于将蒸汽冷凝，释放热量； 2. 水箱：用于收集冷凝后的水分； 3. 水泵：将冷凝后的水分送回锅炉使用； 4. 控制系统：用于控制整个设备的运行。
三、设备工艺原理锅炉蒸汽冷凝水回收设备的工艺原理如下： 1. 开始工作时，水泵开始工作； 2. 锅炉产生的蒸汽通过管道输送至冷凝器； 3. 在冷凝器内，蒸汽与冷却水进行换热，蒸汽冷凝成水； 4. 冷凝后的水分经过管道输送至水箱内； 5. 水泵将水箱内的水分送回到锅炉使用。
通过以上工艺，锅炉蒸汽冷凝水回收设备可以将蒸汽释放的热量回收并再次利用，节约能源，达到降耗的目的。
四、设备优点锅炉蒸汽冷凝水回收设备具有以下优点： 1. 可以节约锅炉能源，达到节能减排的目的； 2. 降低了企业的成本，提高了经济效益； 3. 在实际应用中，该设备运行稳定，使用寿命长，维护成本低。
五、设备应用范围锅炉蒸汽冷凝水回收设备可以应用于以下领域： 1. 化工：在化工领域中，该设备可以用于生产过程中产生的蒸汽消耗； 2. 制药：在制药过程中，大量的蒸汽需要冷凝，该设备可以有效回收这些蒸汽释放的热量； 3. 食品：在食品加工过程中，不少生产环节需要使用蒸汽，该设备可以节约蒸汽用量； 4. 纺织：在纺织工业中，锅炉产生的大量蒸汽可以被利用做为加工过程中的能源； 5. 冶金：在发电、热力等领域，该设备可以广泛应用，为锅炉节约能源。
六、结语在如今节能环保的时代，锅炉蒸汽冷凝水回收设备是一项非常有意义的技术，它在实际应用中被广泛推广使用，为企业提供有效的节能降耗解决方案，同时也有利于保护我们的环境，是一种非常值得推广的节能环保技术。
蒸汽冷凝水回收装置工作原理
蒸汽冷凝水回收装置工作原理目前,国家提倡节能减排,其中需要使用蒸汽生产的行业企业单位,有利用集中供热(火电厂/工业区锅炉)输送的蒸汽减压降温后达到生产工艺要求使用,自有锅炉设备供热;换热设备使用过程为吸热和放热的过程,在设备尾部必然产生冷凝水,蒸汽凝结液,汽相转变为液相的过程,蒸汽凝结水中含有一定的压力,温度热量,随各种生产工艺不同温度及压力变化,以往常规的处理办法两种:一种为凝结水直接排地沟,造成环境二次污染,热量消耗严重;另一种在设备蒸汽出口安装疏水阀间歇排放,有设置收集冷凝水箱,由于各种设备使用压力等级不同时有水锤噪音及疏水阀管道配件损坏,生产用汽设备分散等问题;正确科学回收利用蒸汽冷凝水,为企业解决因此造成的浪费及损失,施行真正意义上的节能减排;我们一直在努力,亲测生产各项参数,制定合理有效回收方案.1.蒸汽冷凝水回收系统为全自动运行，整套（双罐）系统运行时，利用热设备排出凝结水，经疏水器进入凝结水回水器,由汽水分离、除污器、冷凝水快排装置，压力平衡装置、汽蚀消除器、蓄水罐、液位变送传感器等组成’设备设计有安全阀,超出压力时自动开启卸压.2.当高温冷凝水进入汽水分离罐后（1#罐），在罐内进行汽水分离，冷凝水通过负压虹吸后进入主罐（2#罐），当主罐的液位到达高液位设定值后高温冷凝水回收泵启动，气动三通阀打开，将高温冷凝水及少量的二次蒸汽通过泵前汽蚀蚀消除器、高温冷凝水会输泵送入锅炉，当液位低于低液位设定值后冷凝水回收泵自动停止，气动三通阀关闭,整个蒸汽冷凝水回收过程完成。
3.根据各系统工况的实际需求，我们按本设备的水泵运作方式分为两种：一种为连续运动，主要针对供水连续性的要求相当严格的情况，而采取的运行方式；另一种为间歇式运行，水泵按水箱内凝结水的充满度来设置的运行方式。
在同一电器控制柜内分别有手动与自动两重控制方式，在设置自动时，水泵在高水位时启动，低水位时停止，当蓄水箱内水位超出高水位线时水泵启动，待水位到达下限时水泵停止.。

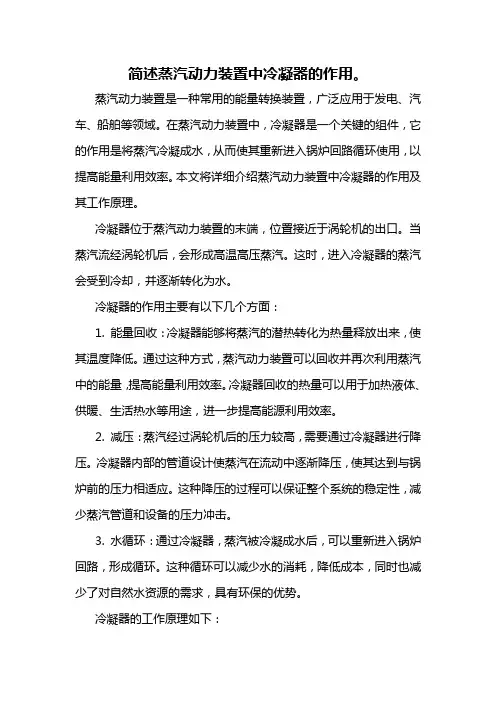

简述蒸汽动力装置中冷凝器的作用。
简述蒸汽动力装置中冷凝器的作用。
蒸汽动力装置是一种常用的能量转换装置，广泛应用于发电、汽车、船舶等领域。
在蒸汽动力装置中，冷凝器是一个关键的组件，它的作用是将蒸汽冷凝成水，从而使其重新进入锅炉回路循环使用，以提高能量利用效率。
本文将详细介绍蒸汽动力装置中冷凝器的作用及其工作原理。
冷凝器位于蒸汽动力装置的末端，位置接近于涡轮机的出口。
当蒸汽流经涡轮机后，会形成高温高压蒸汽。
这时，进入冷凝器的蒸汽会受到冷却，并逐渐转化为水。
冷凝器的作用主要有以下几个方面：1. 能量回收：冷凝器能够将蒸汽的潜热转化为热量释放出来，使其温度降低。
通过这种方式，蒸汽动力装置可以回收并再次利用蒸汽中的能量，提高能量利用效率。
冷凝器回收的热量可以用于加热液体、供暖、生活热水等用途，进一步提高能源利用效率。
2. 减压：蒸汽经过涡轮机后的压力较高，需要通过冷凝器进行降压。
冷凝器内部的管道设计使蒸汽在流动中逐渐降压，使其达到与锅炉前的压力相适应。
这种降压的过程可以保证整个系统的稳定性，减少蒸汽管道和设备的压力冲击。
3. 水循环：通过冷凝器，蒸汽被冷凝成水后，可以重新进入锅炉回路，形成循环。
这种循环可以减少水的消耗，降低成本，同时也减少了对自然水资源的需求，具有环保的优势。
冷凝器的工作原理如下：蒸汽在进入冷凝器后，首先与冷却介质（通常为冷水或冷却塔冷却水）进行热量传递，蒸汽的温度逐渐降低。
热量传递的方式通常是通过冷凝器内外表面的热传导，也可以通过喷淋装置将冷却介质喷洒到冷凝器内部，使蒸汽与冷却介质之间充分接触。
冷凝器内部通常有大量的管道，用于增加热交换面积，提高热传导效率。
此外，冷凝器内部还设置有冷凝器表面使水蒸气通过冷凝器内部的管道流动时不会形成干度过高，影响热量传递的阻塞物。
冷却介质在与蒸汽进行热量交换后，会被加热，形成热水或蒸气。
这些热水或蒸气可以再次利用，例如用于供暖或发电。
最后，蒸汽在冷凝器内部的热量传递过程中，逐渐冷凝成水。
蒸汽冷凝水回收泵操作规程
蒸汽冷凝水回收泵操作规程1、基础知识1.1 型号：蒸汽凝结水回收机组（单联泵、双联泵）或气动冷凝水回收泵。
1.2 结构：集水罐、气动泵及进出口止回阀、蒸汽冷凝水进口、蒸汽冷凝水排气口、蒸汽冷凝水出口、驱动力（压缩空气或蒸汽）、底板等。
1.3 工作原理：1.3.1 蒸汽冷凝水经由入口止回阀，在重力作用下（>30KPa）进入泵内，使浮球上升。
1.3.2 当浮球上行至其上限位置时，供气阀打开，蒸气或压缩空气进入泵体内，从而在泵内逐步建立起压力，直至达到足以克服反压力的状态，增压冷凝水顶开出口止回阀，开始排放冷凝水。
1.3.3 当浮球下行至其下限位置时，供气阀关闭，切断蒸气或压缩空气，并同时打开排气阀，泵内压力降低。
此时冷凝水重新注满泵腔。
2、使用要求2.1 输送蒸汽冷凝水内不得有铁锈及固体异物，进水口需加过滤器；2.2 止回阀需30KPa以上压力才能打开；2.3 排气管内出口通畅，不能充满液体；2.4 闭路系统运行必须用蒸汽驱动3、操作法3.1 启动前3.1.1 确定蒸汽冷凝水回收泵运行运行模式：即开路或闭路模式3.1.2 开路模式：集液罐排气口为无压力，排气至热水罐（敞口）内，排出夹杂的水蒸汽经热水罐外盘管冷却，少量的冷却水回流至集液罐，可选压缩空气或蒸汽为动力源；3.1.3闭路模式：集液罐排气至冷凝水进口，必须用蒸汽作为动力源；3.2 启动泵3.2.1 确认集液罐排气阀至热水罐流程打通，排气投用为开路模式；3.2.2 确认冷凝水总管至集液罐阀门、过滤器投用；3.2.3 确认气动泵出口阀至热水罐流程打通；3.2.4 确认集液罐驱动源投用压缩空气（蒸汽投用另作通知）；3.2.5 气动泵进口压力>30KPa，打开止回阀，气动泵腔灌满冷凝水即可自动运行。
3.3 停泵蒸汽停用后，依次关闭驱动力气源、集水罐进口阀、气动泵出口阀即可4、清洗泵进口过滤器4.1 停用一台单联泵或双联泵的一组4.2 排净蒸汽冷凝水，拆洗过滤器，注意防烫。
蒸汽冷凝水回收
蒸汽冷凝水回收简介蒸汽冷凝水回收是指在工业生产过程中，通过冷凝蒸汽来回收水资源的技术。
蒸汽冷凝水回收可以有效降低水资源的消耗，并减少工业生产过程中对环境的负面影响。
本文将介绍蒸汽冷凝水回收的原理、应用和优势。
原理蒸汽冷凝水回收的原理是利用蒸汽在冷却过程中释放的热量使蒸汽转变成液态水。
当蒸汽与冷凝介质接触时，传递热量给介质使其温度升高，同时蒸汽的温度降低，直至达到冷凝点。
在冷凝过程中，蒸汽中的水分子凝结成液态水，通过收集管道收集起来，形成冷凝水。
应用蒸汽冷凝水回收广泛应用于各种工业领域，包括发电厂、化工厂、纺织厂等。
具体应用有以下几个方面：发电厂蒸汽冷凝水回收在发电厂的应用最为常见。
在发电过程中，会产生大量的蒸汽。
通过冷凝水回收技术，可以将蒸汽中的水分子回收利用，减少对自然水资源的消耗。
化工厂化工厂通常需要大量的水资源来进行生产。
蒸汽冷凝水回收可以将化工过程中产生的蒸汽转化为液态水，从而提供给其他环节使用，减少对自来水的需求。
纺织厂纺织厂在染色和织造过程中需要大量的热能，通常使用蒸汽作为热源。
蒸汽冷凝水回收可以将蒸汽冷凝后的水回收利用，为纺织过程提供所需的水资源。
优势蒸汽冷凝水回收具有以下几个优势：节约水资源蒸汽冷凝水回收可以将工业过程中产生的蒸汽转化为液态水，从而减少对自然水资源的需求。
这对于地区水资源紧缺的地方尤为重要。
减少热能损失蒸汽冷凝水回收可以回收蒸汽释放的热量，从而减少热能的损失。
这有助于提高工业生产过程的能源效率。
降低环境污染通过蒸汽冷凝水回收，可以减少对环境的负面影响。
回收后的水可以再次利用，减少对自然水资源的开采，同时减少污水排放对环境的影响。
结论蒸汽冷凝水回收技术在工业生产中具有重要的应用价值。
通过冷凝蒸汽回收水资源，可以节约水资源、减少热能损失，降低环境污染。
因此，蒸汽冷凝水回收技术应得到广泛推广和应用。
以上内容为Markdown格式文本。
冷凝水回收成套装置工作原理
冷凝水回收成套装置工作原理我有一次在一个工厂的锅炉房附近溜达，看到一些管道纵横交错，还有一些奇怪的大罐子。
我发现有一些管道上有小水珠在不断地聚集，然后滴落到下面的收集装置里。
工人师傅告诉我，这是在回收冷凝水呢，用的是冷凝水回收成套装置。
我就特别好奇，这装置是怎么把冷凝水回收起来的呢？冷凝水回收成套装置啊，就像是一个神奇的“水精灵捕捉器”。
我们得先知道冷凝水是怎么来的。
就像我们冬天从温暖的屋里走到寒冷的外面，眼镜上会起雾一样，在一些工业生产或者热力系统里，当热的蒸汽遇到温度比较低的管道或者设备表面时，蒸汽就会变成小水珠，这些小水珠就是冷凝水。
这成套装置里有个很重要的部分是收集管道。
这些收集管道就像小水精灵的“滑梯”，它们被铺设在容易产生冷凝水的地方。
当冷凝水形成后，就会顺着这些“滑梯”流到一起。
不过这“滑梯”得有一定的倾斜度，要是太平了，水就流不动；太陡了，水可能流得太急，会溅出来，就像我们滑滑梯，角度得合适才行。
然后呢，这些收集起来的冷凝水会被送到一个储存罐里，这储存罐就像一个大水缸。
在储存罐里，有时候还会有一些处理过程。
因为冷凝水可能会混有一些杂质或者油污之类的东西，要是不处理，这些脏东西可能会对后续的使用或者设备有损害。
就像我们喝水，要是水里有沙子，肯定不好。
所以在储存罐里可能会有过滤或者分离杂质的设备，把冷凝水里的杂质去掉。
接着，回收装置还有一个关键的部分是输送系统。
这个输送系统能把处理好的冷凝水送到需要它的地方，比如重新送回锅炉或者其他生产环节。
这输送系统就像一个勤劳的小快递员，把干净的冷凝水准确地送到目的地。
这输送的动力一般是靠水泵之类的设备，水泵就像一个大力士，把冷凝水从储存罐里抽出来，沿着管道送出去。
冷凝水回收成套装置真的很有用呢。
它能节约水资源，就像把那些本来要浪费掉的小水精灵重新利用起来。
而且还能减少能源消耗，因为重新利用冷凝水比重新制取新的水要省不少能量呢。
这装置就像一个环保小卫士，在工业生产中默默地发挥着大作用，把冷凝水的价值都挖掘出来，真的是太奇妙啦。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蒸汽冷凝水回收装置工作原理
目前，国家提倡节能减排，其中需要使用蒸汽生产的行业企业单位，有利用集中供热（火电厂/工业区锅炉）输送的蒸汽减压降温后达到生产工艺要求使用,自有锅炉设备供热;换热设备使用过程为吸热和放热的过程,在设备尾部必然产生冷凝水，蒸汽凝结液，汽相转变为液相的过程，蒸汽凝结水中含有一泄的压力，温度热量，随各种生产工艺不同温度及压力变化,以往常规的处理办法两种:一种为凝结水直接排地沟，造成环境二次污染，热疑消耗严重;另一种在设备蒸汽出口安装疏水阀间歇排放,有设巻收集冷凝水箱，由于各种设备使用压力等级不同时有水锤噪音及疏水阀管道配件损坏,生产用汽设备分散等问题;正确科学回收利用蒸汽冷凝水, 为企业解决因此造成的浪费及损失，施行真正意义上的能减排;我们一直在努力，亲测生产各项参数，制泄合理有效回收方案.
[.蒸汽冷凝水回收系统为全自动运行，整套（双罐）系统运行时，利用热设备排出凝结水，经疏水器进入凝结水回水器，由汽水分离、除污器、冷凝水快排装置，压力平衡装置、汽蚀消除器、蓄水罐、液位变送传感器等组成’设备设讣有安全阀,超出压力时自动开启卸压.
2.当高温冷凝水进入汽水分离罐后（1#罐），在罐内进行汽水分离，冷凝水通过负压虹吸后进入主罐（2#罐），当主罐的液位到达高液位设左值后髙温冷凝水回收泵启动，气动三通阀打开，将髙温冷凝水及少量的二次蒸汽通过泵前汽蚀蚀消除器、髙温冷凝水会输泵送入锅炉，当液位低于低液位设立值后冷凝水回收泵自动停止，气动三通阀关闭，整个蒸汽冷凝水回收过程完成。
3.根据各系统工况的实际需求，我们按本设备的水泵运作方式分为两种：
一种为连续运动，主要针对供水连续性的要求相当严格的情况，而采取的运行方式；另一种为间歇式运行，水泵按水箱内凝结水的充满度来设置的运行方式。
在同一电器控制柜内分別有手动与自动两重控制方式，在设宜自动时，水泵在髙水位时启动，低水位时停止，当蓄水箱内水位超出高水位线时水泵启动，待水位到达下限时水泵停止.。
