pcba制造流程
pcba 生产流程
pcba 生产流程PCBA（Printed Circuit Board Assembly）生产流程包括以下步骤：1. 前期准备：客户需求分析：明确客户的需求，包括电路板的规格、功能、数量等。
设计文件准备：根据客户要求，准备相应的电路图（原理图）、PCB 设计文件（如Gerber文件）和BOM（物料清单）。
2. PCB制造：PCB板材准备：选择合适的基材，如FR4、CEM-1等，并根据设计文件进行裁剪。
图形转移：通过光刻或喷墨等方式将设计好的电路图形转移到PCB 板材上。
蚀刻：去除不需要的铜层，形成电路图形的导电部分。
阻焊层制作：在PCB上涂覆阻焊剂，保护电路不受外界环境的影响。
丝印标记：在PCB上印制元件标识、极性标记等，方便后续组装和维修。
3. 元件采购与检验：元件采购：根据BOM清单采购所需的电子元件，如电阻、电容、集成电路等。
元件检验：对采购的元件进行外观、电气性能等方面的检验，确保元件质量合格。
4. PCBA组装：SMT贴片：通过SMT（表面贴装技术）将小型元件贴装到PCB上。
SMT贴片具有高精度、高效率的特点。
DIP插件：对于无法通过SMT贴装的元件，采用DIP（双列直插式封装）插件方式进行手工或机器插装。
焊接：通过回流焊或波峰焊等焊接方式将元件与PCB牢固连接。
清洗：去除焊接过程中产生的助焊剂和氧化物残留，保证产品质量。
5. 测试与检验：ICT测试：通过在线测试仪（ICT）对PCBA进行电气性能测试，检查电路连接是否正确。
功能测试：模拟实际工作环境，对PCBA进行功能验证，确保其符合设计要求。
外观检验：检查PCBA的外观质量，如焊接点是否饱满、元件是否安装正确等。
可靠性测试：对PCBA进行老化、温度循环等可靠性测试，评估其在恶劣环境下的性能表现。
6. 包装与出货：包装：将合格的PCBA按照客户要求进行包装，以防止在运输和存储过程中受到损坏。
出货：按照客户要求的时间和地点进行出货，并提供相应的出货文件和资料。
pcba生产工艺流程红胶和锡膏
PCBA生产工艺流程：红胶和锡膏一、引言在PCBA生产过程中，红胶和锡膏是两种重要的材料。
红胶是用来保护电路板的元器件和焊点的粘结材料，能够有效防止电路板上的元器件受到外界环境的影响；锡膏则是用来进行焊接工艺的关键材料，能够实现元器件与电路板之间的连接。
本文将介绍PCBA生产中红胶和锡膏的生产工艺流程。
二、红胶的生产工艺流程2.1 原料准备红胶的主要成分是环氧树脂，生产前需要准备环氧树脂、溶剂、硬化剂等原料。
首先，按照一定的比例将原料混合并搅拌均匀，以确保红胶的质量。
2.2 加工与调试将准备好的原料进行加工和调试。
首先，将混合好的原料倒入专用的红胶生产设备中。
通过设备中的加热、混合和搅拌等工艺，将红胶的性能达到预定的要求。
调试过程中需要确保红胶的粘度、黏度、固化时间等参数符合要求，以保证红胶的使用效果。
2.3 灌装与包装调试完成后，红胶需要进行灌装和包装。
将生产好的红胶倒入灌装设备中，通过设备的灌装工艺将红胶灌装到专用的包装容器中，确保红胶在灌装过程中不会受到外界污染。
然后，对包装容器进行密封，以保证红胶的贮存期限。
三、锡膏的生产工艺流程3.1 粉末材料制备锡膏的主要成分是由锡粉、助焊剂和流动剂组成的。
首先，准备好所需的锡粉、助焊剂和流动剂。
根据所需的焊接特性和要求，根据一定的比例将这些粉末材料混合均匀。
3.2 混合与调配将准备好的粉末材料进行混合与调配。
加入适量的溶剂，通过搅拌设备将粉末与溶剂混合均匀。
这个步骤的目的是使锡粉、助焊剂和流动剂充分溶解在一起，形成锡膏的浆状状态。
3.3 过滤与除泡混合调配好的锡膏需要经过过滤和除泡处理。
使用专用的过滤设备对锡膏进行过滤，以去除其中的杂质和颗粒。
然后，使用真空设备对锡膏进行除泡处理，以去除锡膏中的气泡，保证锡膏的质量。
3.4 充填与包装经过过滤和除泡处理后的锡膏需要进行充填和包装。
将处理好的锡膏充填到专用的包装容器中，确保锡膏在充填过程中不会受到外界污染。

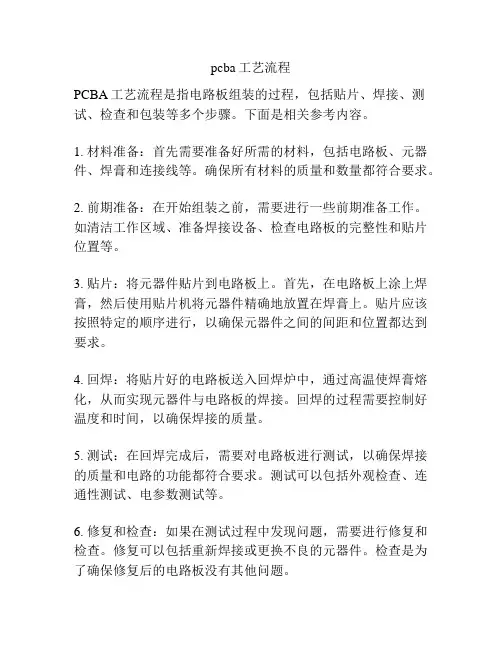

pcba工艺流程
pcba工艺流程PCBA工艺流程是指电路板组装的过程，包括贴片、焊接、测试、检查和包装等多个步骤。
下面是相关参考内容。
1. 材料准备：首先需要准备好所需的材料，包括电路板、元器件、焊膏和连接线等。
确保所有材料的质量和数量都符合要求。
2. 前期准备：在开始组装之前，需要进行一些前期准备工作。
如清洁工作区域、准备焊接设备、检查电路板的完整性和贴片位置等。
3. 贴片：将元器件贴片到电路板上。
首先，在电路板上涂上焊膏，然后使用贴片机将元器件精确地放置在焊膏上。
贴片应该按照特定的顺序进行，以确保元器件之间的间距和位置都达到要求。
4. 回焊：将贴片好的电路板送入回焊炉中，通过高温使焊膏熔化，从而实现元器件与电路板的焊接。
回焊的过程需要控制好温度和时间，以确保焊接的质量。
5. 测试：在回焊完成后，需要对电路板进行测试，以确保焊接的质量和电路的功能都符合要求。
测试可以包括外观检查、连通性测试、电参数测试等。
6. 修复和检查：如果在测试过程中发现问题，需要进行修复和检查。
修复可以包括重新焊接或更换不良的元器件。
检查是为了确保修复后的电路板没有其他问题。
7. 包装：在确定电路板质量合格后，需要将其进行包装，以便运输和存储。
包装应遵循相应的标准和规定，以防止电路板在运输过程中受到损坏。
以上是PCBA工艺流程的基本步骤。
在实际操作中，可能还需要根据具体的产品和需求进行一些定制化的操作。
此外，还需要注意一些常见问题和解决方法，如焊接温度过高导致的元器件损坏、贴片机精度不足导致的位置偏移等。
通过对工艺流程的不断优化和改进，可以提高PCBA工艺的效率和质量。
PCBA生产全套流程图(包括全套品质管理流程图)
执行审核
NG
效果确认 OK
纠正与预防措施
1.PCB 进板 PCB板的清洗 手摆件 炉前目检检查 AOI
OK OK OK
NG
3.AOI
OK BGA产品
4.高速贴片机置件 针对OK板进行打点标示
5.中速泛用 机置件
6.回流焊接
OK B
7.目检检查 NG
8.FQC检查
返修重工 NG NG 功能测试
OK
转板至DIP车间
OK
9.抽检
AI部生产流程图
YES 返回生产线处理
修理过程中 判断是否误判 NO 性能修理 NG 修理员自检
OK
无法修理报废 处理
修理标识及相关记录
无法修理报废 处理
性能不良
NG
是否要求测试
YES
OK 生产线检验 OK 包装 测试
NG
备注说明 1.不良品在线检查与测试时需 单独做好检查记录表 2.修理员与各相关部位做好数 量交接 3.修理员需在修理板上标识上 自己的标识
验证纠正措施
NG
标准化
相关记录存档
1.10仪器仪校管控流程
计测量仪器申购验收
是否合格
YES
NO
退回供应商/更换
记测量登记
是否校准 执行内、外校准
NO
使用、保管、维护
YES
校准判定
NG
校准失效 能否维修
YES
校准标识、记录
使用、保管、维护 YES 使用过程中 是否失效
NO
报废
临时校验
定期校准通知 相关记录存档
首件试生产3-5 片
制程审核 首件板确认
生产开线
NG 重新生产并
pcba工艺流程
pcba工艺流程PCBA（Printed Circuit Board Assembly）是指将已经完成了电路设计和布局的PCB板组装和焊接元件的过程。
PCBA工艺流程是从元件采购到最终成品组装的全过程，下面将详细介绍PCBA工艺流程。
1. 零件采购在PCBA工艺流程中，首先要进行的就是零件的采购。
根据电路设计图纸和元器件清单，采购员需要根据要求从信誉可靠的供应商处采购所需的电子元器件。
确保采购到的元器件质量可靠、型号和封装与设计图纸一致。
2. 原材料准备在进行PCBA组装之前，需要准备好一系列的原材料，如PCB板、焊膏、焊锡丝等。
根据元件的封装类型，选择合适的PCB板类型和适量的焊膏。
3. SMT贴片SMT（Surface Mount Technology）是PCBA工艺流程中的一个重要步骤。
首先，将已经采购到的元器件与自动贴片机配合，将元器件自动地贴片到PCB板上的相应位置。
通过这一步骤，大大提高了生产效率和贴片的精度。
4. 点胶对于一些需要固定的元器件，如电阻、电容等，需要进行点胶的处理。
在SMT贴片之后，使用特定的点胶设备，将胶水点在元器件与PCB板之间以达到固定的效果。
5. 过孔插件在PCB板上有一些需要通过孔进行插接的元件，如DIP封装的芯片和插座。
通过自动插件机，将这些元件插入到PCB板上的相应孔洞中。
注意插件的方向和位姿要正确。
6. 焊接完成了贴片和插件之后，需要进行焊接。
焊接手段通常有波峰焊和回流焊两种方式。
波峰焊是将整个PCB板通过涂有熔化焊锡的波浪槽，使焊锡与元件焊接。
回流焊是使用回流焊炉，将整个PCB板加热到一定温度，使焊锡熔化，与元器件进行焊接。
7. 清洗焊接完成后，需要对PCB板进行清洗以去除焊接过程中产生的焊渣和污垢。
清洗过程通常采用超声波清洗机和特定的清洁剂来完成。
8. 测试PCBA完成后，需要对电路板进行功能测试和性能测试。
通过专业的测试设备，对电路板进行电测试、可靠性测试和功能测试，以确保电路板的质量和可靠性。
PCBA生产全套流程图(包括全套品质管理流程图)
业务部提供
样板及外来资料确认
工程部
新产品会议
工程部项目工程师
产品评估导入进度
工程部项目责任人
《产品导入计划》
生产工艺流程确定
工程部IE
流程图及SOP
制作检验规范
《检验规范》
品管部
编制BOM
工程部IE
样板零件规格确认及样板物料申请
工程部PE
相关零件及模具等厂商确认
工程部、采购部
首件物料确认
品检确认
OK
NG
4.卧式插机打板
OK
机打件首件确认
品检核查
NG
放不良区域维修
NG
5.品检检验
OK
6.AI立式机排料
OK
NG
首件物料确认
7.立式插机打板
品检确认
NG
8.品检检验
放不良区域维修
机打件首件确认
NG
OK
放置成品区
转DIP车间
DIP车间生产流程图
波峰焊接
修脚
放不良区域待修
生产计划
1.仓库
SMT板
AI板
OK
3.贴高温胶纸
2.DIP领料
领料单物料核对
4.插件工位插件
元件前加工
目检
NG
OK
浸焊
OK
NG
返修
IPQC抽检
NG
OK
揭高温胶纸
产品置待补焊区域
Байду номын сангаас补焊
后装元件
零件面与锡道面PQC检查
外观修理
NG
ICT测试
OK
NG
ICT维修
OK
FCT功能测试
pcba生产加工流程
pcba生产加工流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!PCBA 生产加工流程主要包括以下几个步骤：1. PCB 设计：根据产品需求，设计出符合要求的 PCB 电路板。
PCBA生产流程课件
测试、调试
谢谢观赏
三、测 试、检 验
烙铁焊接
SOP
开工条件分析
工单领料
控制器
烙铁焊接 外观检验
维修 NG
除控制器以外
制造中心维修
测试
NG
焊接步骤:烙铁焊接的具体操作步骤可分 为五步，称为五步工程法，要获得良好的 焊接质量必须严格的按上图操作。
维修组进行送检 NG
制造中心测试 OK 测试组进行送检
仓库进行ERP送 检、确认送货数量
焊接要领
（3）焊接时间及温度设置:A、温度由实际使用决定，以 焊接一个锡点4秒最为合适，最大不超过8秒，平时观察烙 铁头，当其发紫时候，温度设置过高。B、一般直插电子 料，将烙铁头的实际温度设置为（350~370度）；表面贴 装物料（SMC）物料，将烙铁头的实际温度设置为（ 330~350度）C、特殊物料，需要特别设置烙铁温度。FPC ，LCD连接器等要用含银锡线，温度一般在290度到310度 之间。D、焊接大的元件脚，温度不要超过380度，但可以 增大烙铁功率。 （4）焊接注意事项:A、焊接前应观察各个焊点(铜皮)是 否光洁、氧化等。B、在焊接物品时,要看准焊接点，以免 线路焊接不良引起的短路
三、回 流 焊 接
回流焊接：将贴好元件的 PCB经过热风回流焊，通 过高温将焊锡膏熔化从而 使元件牢固焊接于焊盘上 锡膏熔点：有铅 为183 ℃、Rohs为217℃ Reflow分为四个阶段： 一. 预热 二. 恒温 三. 回焊 四. 冷却
PROFILE（Rohs）
temperatur e
Board Temp
220 ℃
升温斜率 <3 ℃ /sec
Hold at 160-190 ℃
60-120sec
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
pcba制造流程
PCBA制造流程是指将印刷电路板上的器件（包括贴片元件和插件元件）按照一定的规则进行布置，并通过焊接技术在印刷电路板上完成
制造的工艺过程。
下面详细介绍一下PCBA制造的流程。
1. 工程设计：通过电路原理图、设计文件和样板制作等工作确定电路
板上的器件布局、焊盘布局方式和适合的加工工艺，并编制出PCB制造文件。
2. 制版生产：通过photo制版和网板制作，将电路文件图案反转制作到电路板上。
3. 外观检查：对制作好的印刷电路板进行外观检查，包括：防鏽防腐、擦拭电路板表面等。
4. 制造原件：根据原件表单的需求，对标准件进行筛选、计数、分类
和包装等操作。
5. SMT贴片生产：通过SMT生产线将各种器件粘贴到电路板上，并
进行烘烤焊接处理。
6. 波峰焊接：将插件元件引脚焊接到电路板上，形成固定连接。
7. 检查和测试：对PCBA电路板进行全面的自动化和人工检验，确保PCBA无任何问题。
8. 包装和发货：将检测通过后的PCBA电路板进行防静电包装，并送
货到客户手中。
PCBA制造的流程看似简单，但其中涉及到的技术和细节却是不可忽
视的。
因此，一家PCBA企业的制造质量对于客户来说是至关重要的。
只有保证了制造质量，才能树立品牌形象，赢得客户的信赖。
