电从发电厂输送到家里
P1=P2
U1I1 =U2 I2
远距离输电
我国常用的远距离输电采用的电压有 110 kV、220 kV、330 kV，输电干线采用500 kV 的超高压，西北电网达到750kV。
是不是输电电压越高越好?
电压越高，对输电线路和变压器的要 求越高，建设费用越高。
思 考
高压触电及其防护
用电器为什么不直接使用高压电？ 高压电的绝缘防护要求很高， 直接供给家用电器十分不安全。 人靠近高压带电体，就可能触电。 安全用电原则：不接触低压带电体 不靠近高压带电体
18.3 电能的输送
为什么要远距离输电？
电能的输送
1、远距离输电——高压输电
发 电 厂
升 压 变 压 器
高 压 线 路
降 压 变 压 器
工 厂 居 民
家庭用电的电压是220V，然而高压输电线上 的电压通常都有几十万伏。 为何采用高压输电？
输电线上的电能有损失
1、为什么输电线上有电能损失? 由于输电线长，电阻大，当电流通过输电 线时，产生热量Q，损失一部分电能.
高压危险，请勿靠近
高压触电的两种形式
高 压 电 弧 触 电
高 压 跨 步 触 电
U
1、为防止高压触电造成人身伤害：
必须远离高压带电体。
2、如发现有高压输电线断落到地面时：
不可走近，应立即设立警示标志， 并通知有关电力部门进行抢修。
1、发电机原理：电磁感应原理
2、两个主要部件磁铁和线圈(一个是定子一个是转子) 3、我国交流电频率50赫兹，周期0.02秒， 每秒钟改变方向100次 4、高压输电：提高输电电压, 是减少电能 在输送线路上损失的最有效的办法。 5、变压器原理：电磁感应原理
2、如何减少电能损失?P I Fra bibliotek 损2
(1)减小导线电阻 (2)减小输电线中的电流
(1)减小导线电阻
由电阻定律知
①减小材料的电阻率ρ.银的电阻率最小,但 价格昂贵,目前选用电阻率较小的铜或铝作 输电线. ②减小输电线的长度L不可行,因为要保证 输电距离.
L R S
可适当增大横截面积.太粗不可能,既不 经济又架设困难.
6、高压触电：高压电弧触电、高压跨步触电
7、安全用电原则：不接触低压带电体 不靠近高压带电体
(2)减小输电线中的电流 1.怎样计算输电线路损失的功率?
P损 I R
2
2.在输电电流一定的情况下,如果线路的电阻减为 原来的1/100,线路上损失的功率减为原来的 1/100 在线路电阻一定的情况下 , 如果输电电流减为原 来的1/100,线路上损失的功率减为原来的1/10000.
怎样才能减小输电电流?
P输送 U输送I 输送
提高输电电压,
是减少电能在输送线路上损失的 最有效的办法
变压器
升压变压器
发电站
用户
降压变压器
高压输电线
交流高压输电基本环节示意图
发 电 机
U1
U2
U3
U4
用 电 器
升压变压器
高压输电线路
降压变压器
变压器原理：电磁感应原理
变压器可以将输入的交流电压升高 （升压变压器）或降低（降压变压器）而 不改变前后的功率 （变压器不能改变直流电的电压）
安徽省长丰县下塘实验中学九年级物理全册 18.3 电能的输送 沪科版
一、发电机原理
1、发电机的原理：
电磁感应现象
2、发电机的结构
电磁体 线圈
3、交流发电机的原理图
不 切 割 磁 感 线 ， 不 产 生 感 应 电 流
甲
切 割 磁 感 线 ， 产 生 感 应 电 流
乙
丙
不 切 割 磁 感 线 ， 不 产 生 感 应 电 流
ห้องสมุดไป่ตู้
切 割 磁 感 线 ， 产 生 感 应 电 流
2、跨步电压触电： 高压电线落在地面上时，在距高压线不同距 离的点之间存在电压．人的两脚间存在足够大的 电压时，就会发生跨步电压触电．
丁
发电机工作时，把转子转动的机械能转化为电能
1
2
交 流 电 的 产 生
4
3
4、发电机工作时把机械能转化为电能
二、电能的输送
1、远距离输电——高压输电
发 电 厂
升 压 变 压 器
高 压 线 路
降 压 变 压 器
工 厂 居 民
2、高压输电——减少输电线上的电能损失
三、高压触电及其防护
1、电弧触电： 人与高压带电体距离到一定值时，高压带电体 与人体之间会发生放电现象，导致触电．
温故而知新
1、什么是电磁感应？
2、产生感应电流的条件？ 3、感应电流的方向与哪些因素有关？ 4、发现电磁感应现象的意义？
电磁感应现象进一步揭示了电和 磁的联系，导致了发电机的发明，使 人类实现了机械能向电能的转化.
问题1：那么发电机是怎样发电的呢？ 问题2：所发的电又是怎样输送到家里的呢？
第三节
电从发电厂输送到家里
住宅小区供电原理
住宅小区供电原理首先，电力输送是指电能从电力发电厂经过高压输电线路输送到住宅小区的过程。
电力发电厂通过机组的运转产生电能，并将电能转化为高压交流电。
然后，电能通过变压装置提高电压，以减少输电过程中的能量损耗。
这样，电能以高压状态进入输电线路。
输电线路通过高耐压的绝缘材料保护电能，以减少对周围环境的干扰。
输电过程需要一个庞大的输电网来将电能从发电厂输送到住宅小区。
这个输电网由各种类型的输电线路组成，包括高压输电线路和变电站。
高压输电线路通常由高耐压的绝缘导线组成，如铜和铝。
变电站是输电网中的关键设施，它将高压电能转化为适合住宅使用的低压电能。
变电站通常包括变压器和开关设备，用来确保电能的稳定输送，并保护输电线路和设备免受过载和短路等故障的影响。
其次，配电是指将低压电能从变电站输送到住宅小区内的每个住户的过程。
在低压电网中，电能以低压状态传输，以满足住户的家庭用电需求。
配电过程包括主配电线路和分配电箱。
主配电线路是指从变电站到每个住户的总开关箱之间的电缆或导线，它负责将电能输送到所有住户的总开关箱。
分配电箱则是住户内部电路的主要控制设备，它将电能分配给不同的回路和用电设备。
分配电箱通常包括主开关、保险丝和电路断路器等设备，用于保护电路和设备安全，并进行电能的分配和控制。
每个住户的电能需求不同，所以分配电箱中的电路和设备也各不相同。
除了上述基本原理，现代住宅小区供电系统还可以加入一些智能化的技术和设备，以提高供电效率和安全性。
例如，智能电能计量装置可以实时监测和记录电能使用情况，以便住户清楚了解自己的用电情况。
智能断路器则可以通过远程控制功能，实现电路的快速断开和恢复，提供更便捷和安全的供电服务。
总结起来，住宅小区供电原理包括电力输送和配电两个主要部分。
电力输送是指从电力发电厂输送电能到住宅小区的过程，而配电则是将低压电能从变电站传输到每个住户的过程。
这些过程涉及到各种设备和技术，以确保电能稳定供应，并满足住户的用电需求。

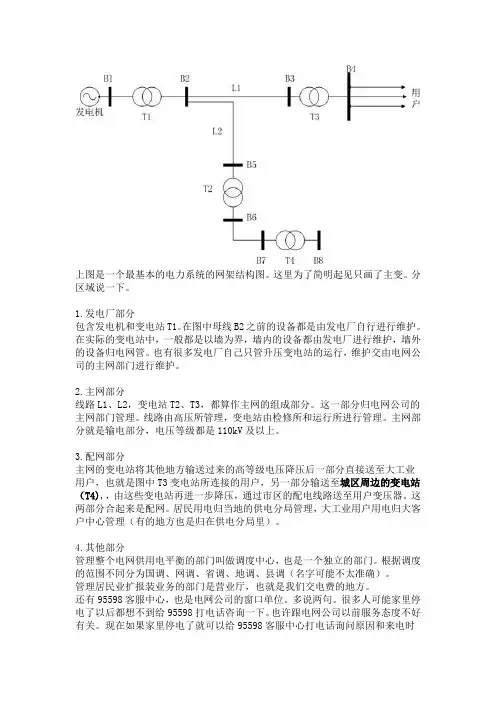

从电厂到用户经历的环节
上图是一个最基本的电力系统的网架结构图。
这里为了简明起见只画了主变。
分区域说一下。
1.发电厂部分包含发电机和变电站T1。
在图中母线B2之前的设备都是由发电厂自行进行维护。
在实际的变电站中，一般都是以墙为界，墙内的设备都由发电厂进行维护，墙外的设备归电网管。
也有很多发电厂自己只管升压变电站的运行，维护交由电网公司的主网部门进行维护。
2.主网部分线路L1、L2，变电站T2、T3，都算作主网的组成部分。
这一部分归电网公司的主网部门管理。
线路由高压所管理，变电站由检修所和运行所进行管理。
主网部分就是输电部分，电压等级都是110kV及以上。
3.配网部分主网的变电站将其他地方输送过来的高等级电压降压后一部分直接送至大工业用户，也就是图中T3变电站所连接的用户，另一部分输送至城区周边的变电站（T4),，由这些变电站再进一步降压，通过市区的配电线路送至用户变压器。
这两部分合起来是配网。
居民用电归当地的供电分局管理，大工业用户用电归大客户中心管理（有的地方也是归在供电分局里）。
4.其他部分管理整个电网供用电平衡的部门叫做调度中心，也是一个独立的部门。
根据调度的范围不同分为国调、网调、省调、地调、县调（名字可能不太准确）。
管理居民业扩报装业务的部门是营业厅，也就是我们交电费的地方。
还有95598客服中心，也是电网公司的窗口单位。
多说两句。
很多人可能家里停电了以后都想不到给95598打电话咨询一下。
也许跟电网公司以前服务态度不好有关。
现在如果家里停电了就可以给95598客服中心打电话询问原因和来电时间。
也可以通过这个电话查电费什么的，很方便的。
还有许多和生产有关的部门，因为主辅分离程度不一样，各地的设置情况也不太一样，就不细说了。
另：除了地级的供电局的部门，还有一些省级电力公司下属的部门，管理着省一级电网的有关事务。
和地级供电部门设置差不多，只是级别不同而已。
二电力从电厂发出后经过输电网络和配电网络进入用电户。
其中输电网络一般是通过升压再降压进入配电网络的。
电能的输送的公式
电能的输送的公式全文共四篇示例，供读者参考第一篇示例：电能的输送是指将电能从发电站输送到终端用户的过程。
在电能输送过程中，会涉及到电压、电流、电阻等物理量，需要通过相应的公式来描述和分析。
本文将探讨电能输送过程中常用的公式，并对其进行解释和应用。
我们先来了解一下电能输送的基本概念。
在电能输送过程中，电压是一个重要的参数，它表示电路中的电势差，用符号V表示，单位为伏特（V）。
电流则是电荷在单位时间内通过导体的数量，用符号I 表示，单位为安培（A）。
电阻是导体对电流的阻碍作用，用符号R表示，单位为欧姆（Ω）。
在电路中，根据欧姆定律，电压、电流和电阻之间的关系可以表示为：U = I * RU代表电压（伏特）、I代表电流（安培）、R代表电阻（欧姆）。
这个公式说明了电压、电流和电阻之间的关系是线性的，即当电流和电压固定时，电阻越大，通过导体的电流就越小。
还有一个常用的公式是功率公式，即功率等于电压乘以电流，表示为：P = U * IP代表功率（瓦特）。
这个公式说明了功率与电流和电压的乘积成正比，也就是说，功率越大，电流或电压中至少有一个参数越大。
在电能输送中，为了减小电能的损耗，通常会采用高压输电的方式。
高压输电可以有效减小输电线路的电阻损耗，从而提高输电效率。
在高压输电中，电压升高，但电流相应减小，功率不变。
根据功率公式，可以得到：P = U * I = U' * I'U和I代表原始电压和电流，U'和I'代表提高后的电压和电流。
根据公式可以看出，如果提高电压，则电流会相应减小，从而减小电阻损耗。
除了以上公式外，还有一些其他与电能输送相关的重要公式，比如电阻的计算公式、电功率的计算公式等。
在电能输送过程中，需要根据实际情况选择合适的公式进行计算和分析，以确保电能输送的高效和安全。
电能输送是一个涉及多种物理量和参数的复杂过程，通过合适的公式可以对电能输送过程进行描述和分析。
掌握这些公式并灵活运用，可以帮助我们更好地理解电能输送的原理和机理，从而提高电能输送的效率和可靠性。
第三节 电从发电厂输送到家里 教案
第三节电从发电厂输送到家里教案一、教学目标：1.知道交流发电机的简单结构、工作原理，知道产生的是交流电。
2.知道采用高电压输电的目的。
3.了解电弧触电和跨步电压触电，提高学生的安全防范意识。
二、教学重难点：重点：1.交流发电机的结构及原理。
2.采用高压输电的目的。
难点：交流发电机的工作原理。
三、课时安排：一课时四、教学准备：交流发电机挂图、闭合线圈、交流发电机模型、电弧发生器、高压输电实验器。
五、教学设计：引言：前面我们学习了电磁感应现象，通过发电机我们可以大量地生产电能。
比如，葛洲坝电站通过发电机把水的机械能转化为电能，发电功率可达271.5万千瓦，这么多的电能当然要输到用电的地方去，今天，我们就来学习发电机的工作原理和输送电能的有关知识。
教学内容教师活动学生活动备注一、发电机工作原理一.发电机是根据什么原理制成的？二.引导学生观察课本插图了解交流发电机的构造和工作原理。
1.交流发电机的主要构造有哪些？2.线圈何时切割磁感线？3.线圈中的电流方向何时改变？4.线圈转动一周线圈中的电流方向改变几次？三、教师展示交流发电机的活动挂图并通过闭合线圈来演示交流发电机的工作过程，让学生进一步体会和理解交流发电机的工作原理。
交流、合作、回答观察、讨论、交流本堂课要求学生积极参与，教师要调动学生的积极性，让学生积极讨论、交流、回答。
二、电能的输送四、发电站发出的电能通过怎样的途径输送到用电单位？五、为什么要采用高压输送电能？教师演示高压电能输送器，让学生观察并领会高压输送电能的原因。
交流、合作、回答观察、讨论、交流三、高压触电及防护六、用电器为会么不能直接使用高压呢？七、什么叫电弧触电？八、什么叫跨步电压触电？九、安全用电的原则是什么？教师演示电弧发生器和跨步电压演示器，让学生领会这两种触电方式的原因。
交流、合作、回答观察、讨论、交流四、练习巩固十、课堂练习1.发电机是根据原理制成的。
工作时将能转化为能。
2.手摇发电机的线圈转一圈，线圈中的电流方向改变了次，由此可见，它产生的是流电。

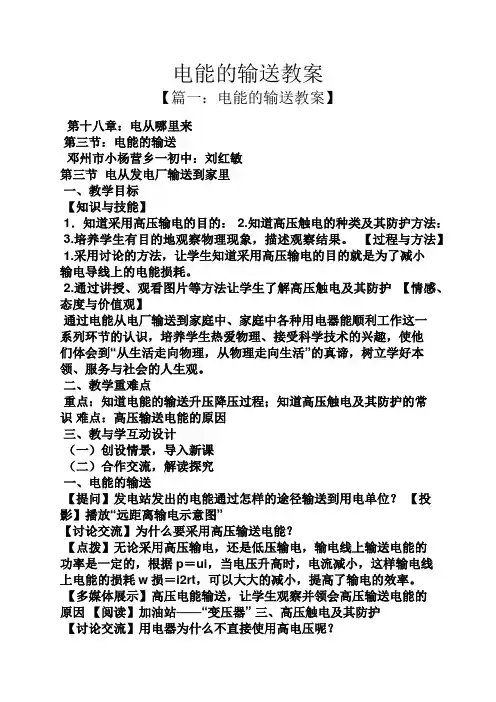

电能的输送教案
电能的输送教案【篇一：电能的输送教案】第十八章：电从哪里来第三节：电能的输送邓州市小杨营乡一初中：刘红敏第三节电从发电厂输送到家里一、教学目标【知识与技能】1．知道采用高压输电的目的： 2.知道高压触电的种类及其防护方法： 3.培养学生有目的地观察物理现象，描述观察结果。
【过程与方法】 1.采用讨论的方法，让学生知道采用高压输电的目的就是为了减小输电导线上的电能损耗。
2.通过讲授、观看图片等方法让学生了解高压触电及其防护【情感、态度与价值观】通过电能从电厂输送到家庭中、家庭中各种用电器能顺利工作这一系列环节的认识，培养学生热爱物理、接受科学技术的兴趣，使他们体会到“从生活走向物理，从物理走向生活”的真谛，树立学好本领、服务与社会的人生观。
二、教学重难点重点：知道电能的输送升压降压过程；知道高压触电及其防护的常识难点：高压输送电能的原因三、教与学互动设计（一）创设情景，导入新课（二）合作交流，解读探究一、电能的输送【提问】发电站发出的电能通过怎样的途径输送到用电单位？【投影】播放“远距离输电示意图”【讨论交流】为什么要采用高压输送电能？【点拨】无论采用高压输电，还是低压输电，输电线上输送电能的功率是一定的，根据p＝ui，当电压升高时，电流减小，这样输电线上电能的损耗w损＝i2rt，可以大大的减小，提高了输电的效率。
【多媒体展示】高压电能输送，让学生观察并领会高压输送电能的原因【阅读】加油站——“变压器” 三、高压触电及其防护【讨论交流】用电器为什么不直接使用高电压呢？【点拨】高电压的绝缘防护要求很高，直接供给家用电器是十分不安全的【讲解】高压触电有电弧触电和跨步电压触电两种类型【讨论交流】电弧触电和跨步电压触电如何产生的【投影】播放电弧触电和跨步电压触电的视频【小结】安全用电原则：必须远离高压带电体（三）课堂小结：1、高压输电的环节和原因2、高压触电及其防护：（四）作业布置：课后作业1、2题四、板书设计：一、电能的输送：1.电能输送的途径：发电厂→升压变压器→高压线路→降压变压器→用电单位 2.高压输送以减小电能的损失二、高压触电：高压触电形式：高压电弧触电、高压跨步触电【篇二：电能的输送的教案】1234【篇三：《电能的输送》教学设计】《电能的输送》教学设计曾永光（梅州市，兴宁市沐彬中学）【教学目标】一、知识与技能1．知道“便于远距离输送”是电能的优点。
电从发电厂输送到家里
（2）1秒内交流电完成周期性变化的次数叫 交流电的频率
（3）周期和频率互为倒数 （4）我国交流电频率 50 赫兹，周期 0.02 秒
每秒钟改变方向 100 次
实际发电机
实际的交流发电机，结构比较复杂，但 主要由转子（转动部分）和定子（固定 部分）两部分组成.转子由水轮机、汽轮 机或内燃机来带动.
P用户 P输送-P损
P输送 U输送I输送
提高输电电压,
是减少电能在输送线路上损失的 最有效的办法
变压器
发电站
升压变压器
用户
降压变压器
高压输电线
交流高压输电基本环节示意图
发
电 机
U1
U2
U3
U4
用 电
器
升压变压器
高压输电线路
降压变压器
变压器原理：电磁感应原理
变压器可以将输入的交流电压升高 （升压变压器）或降低（降压变压器）而 不改变前后的功率
用电器为什么不直接使用高压电？ 高压电的绝缘防护要求很高， 直接供给家用电器十分不安全。 人靠近高压带电体，就可能触电。 安全用电原则：不接触低压带电体
不靠近高压带电体
高压危险，请勿靠近
高压触电的两种形式
高
压Hale Waihona Puke 电弧 触 电高 压 跨
步
触
电
U
1、发电机原理：电磁感应原理
2、两个主要部件磁铁和线圈(一个是定子一个是转子) 3、我国交流电频率50赫兹，周期0.02秒， 每秒钟改变方向100次 4、高压输电：提高输电电压, 是减少电能 在输送线路上损失的最有效的办法。 5、变压器原理：电磁感应原理
6、高压触电：高压电弧触电、高压跨步触电
电从发电场发送到家里48
4.请判断:
(1),导体在磁场中运动一定会产生感应电 × 流( ) (2),闭合导体在磁场中做切割运动一定会 产生感应电流( ) × (3),闭合导体的一部分在磁场中做切割运 √ 动一定会产生感应电流( )
访问好购物网: ,购最好的物!
4.交流发电机的原理是(C) 交流发电机的原理是( 交流发电机的原理是 A电流的磁效应 B电流的磁现象 电流的磁效应 电流的磁现象 C电磁感应现象 D电磁铁原理 电磁感应现象 电磁铁原理 5.我国使用的交流电的频率为 赫兹, 我国使用的交流电的频率为50赫兹, 我国使用的交流电的频率为 赫兹 秒内电流方向改变了( 在10秒内电流方向改变了( ) D 秒内电流方向改变了 A,500次 B,50次 , 次 , 次 C,100次 D,1000次 , 次 , 次
我国交流电周期是0.02秒,频率为 秒 我国交流电周期是 50赫兹,每秒电流方向改变 次 赫兹, 赫兹 每秒电流方向改变100次
实际使用的交流发电机(旋转磁场式) 实际使用的交流发电机(旋转磁场式)
1,组成: ,组成: 定子——线圈;转子——电磁铁 线圈;转子 定子 线圈 电磁铁
原因:线圈匝 困难; 困难;使用电磁铁可得到强磁场 2,动力装置:水轮机,汽轮机(核电站), ,动力装置:水轮机,汽轮机(核电站), 内燃机,蒸汽轮机(火力发电站) 内燃机,蒸汽轮机(火力发电站)等
第三节 电从发电厂输送到家里
产生感应电流的条件是( . 1 , 产生感应电流的条件是 ( C
1.
)
A.导体在磁场中运动 B. 导体在磁场中做切割磁感线运 动 C.闭合电路的一部分导体做切割 C.闭合电路的一部分导体做切割 磁感线运动 D. 闭合导体在磁场中做切割磁感 线运动
导体运动方向 2.感应电流的方向与_____________ 感应电流的方向与_____________
电从发电厂输送到家里课件
太阳能发电厂
生产过程中涉及有毒物质，土地占用 和光污染是主要问题。
05
04
风力发电厂
对鸟类和蝙蝠等飞行动物有一定影响 ，同时占用大量土地资源。
02
电的传输
输电系统
01
02
03
高压输电
利用高压线路将电能从发 电厂传输到电力负荷中心 ，具有降低线路损耗、提 高传输效率等优点。
变压器
变压器是输电系统中的重 要设备，用于将发电厂发 出的高压电转换为适合家 庭和商业使用的低压电。
飞轮储能技术
利用高速旋转的飞轮储存动能，在电力需求低谷 时充电，高峰时释放。
超导储能技术
利用超导线圈在磁场中旋转产生电流，在电力需 求低谷时充电，高峰时释放。
THANKS
感谢观看
03
电的配送
配电系统
配电系统概述
配电系统是电力系统的重要组成部分，负责将电能从发电厂输送 到千家万户。
配电系统的组成
配电系统包括变电站、配电线路和配电变压器等设施，用于将高电 压的电能转换为适合家庭使用的低电压电能。
配电系统的运行管理
为了确保电能的稳定供应，配电系统需要进行严格的运行管理和维 护，包括实时监测、故障排查和预防性维护等措施。
电从发电厂输送到家里
• 电的生成 • 电的传输 • 电的配送 • 电的使用
01
电的生成
发电厂的类型
水力发电厂
利用水能，通过涡轮机将水流 转化为机械能，再转化为电能 。
风力发电厂
利用风能，通过风车叶片旋转 驱动发电机发电。
火力发电厂
利用化石燃料（如煤、石油、 天然气）燃烧产生的热能发电 。
核能发电厂
不同地区和国家采用不同的电压等级 ，以满足当地电力需求和供电安全。
电能的输送(知识梳理)
电能输送的重要性
保障电力供应
电能输送是保障电力供应稳定、 可靠的关键环节，通过集中发电 和远距离传输，实现电能的优化 配置，满足不同地区和行业的用
电需求。
提高能源利用效率
电能输送采用高压或超高压输电 技术，能够大幅度减少线路损耗， 提高能源利用效率，降低碳排放， 有利于节能减排和可持续发展。
促进经济发展
定期对输电设备进行检查和维护，确保设 备的正常运行，提高电能输送的效率。
优化线路布局
合理规划线路路径
在规划线路路径时，应充分考 虑地形、地貌、建筑物、人口 密度等因素，尽量避开障碍物 和人口密集区域，以降低建设 和维护成本，同时减少对环境 的影响。
采用架空线和地下线相结 合的方式
根据实际情况，采用架空线和 地下线相结合的方式建设输电 线路，以满足不同区域和特定 环境下的需求。
THANKS FOR WATCHING
感谢您的观看
电能输送为经济发展提供了重要 的能源支撑，保障了各行各业的 正常运转，促进了经济的持续发
展。
02 电能输送的方式
高压直流输电（HVDC）
总结词
高压直流输电是一种利用高压直流电进行远距离输电的技术 。
详细描述
高压直流输电通过将直流电能转换为高压直流电，然后通过 架空线或电缆将电能传输到目的地。这种输电方式具有较高 的稳定性和可靠性，能够实现远距离输电，并且能够有效地 减少线路损耗和电磁干扰。
接地措施
将防雷保护器接地，确保电流能 够安全地流入大地，避免雷电对 设备和人员造成危害。
继电保护
速断保护
当线路发生短路故障时，继电保护装 置能够快速切断故障线路，防止事故 扩大。
过流保护
当线路负荷过大或发生过载故障时， 继电保护装置能够自动切断线路或降 低负荷，确保设备安全。
