悬索桥塔柱施工技术方案

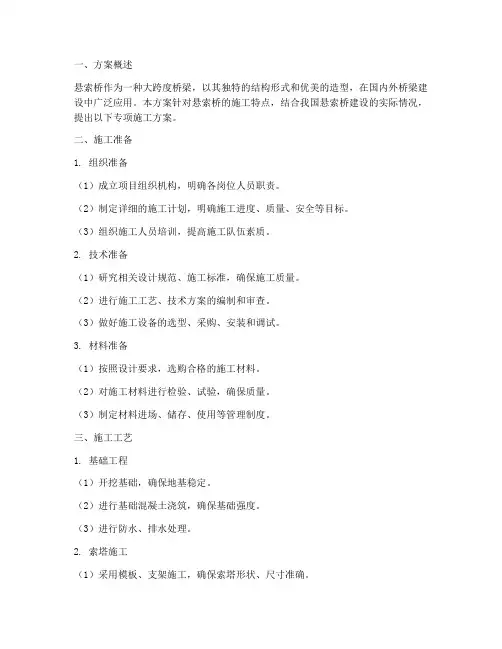

悬索专项施工方案
一、方案概述悬索桥作为一种大跨度桥梁，以其独特的结构形式和优美的造型，在国内外桥梁建设中广泛应用。
本方案针对悬索桥的施工特点，结合我国悬索桥建设的实际情况，提出以下专项施工方案。
二、施工准备1. 组织准备（1）成立项目组织机构，明确各岗位人员职责。
（2）制定详细的施工计划，明确施工进度、质量、安全等目标。
（3）组织施工人员培训，提高施工队伍素质。
2. 技术准备（1）研究相关设计规范、施工标准，确保施工质量。
（2）进行施工工艺、技术方案的编制和审查。
（3）做好施工设备的选型、采购、安装和调试。
3. 材料准备（1）按照设计要求，选购合格的施工材料。
（2）对施工材料进行检验、试验，确保质量。
（3）制定材料进场、储存、使用等管理制度。
三、施工工艺1. 基础工程（1）开挖基础，确保地基稳定。
（2）进行基础混凝土浇筑，确保基础强度。
（3）进行防水、排水处理。
2. 索塔施工（1）采用模板、支架施工，确保索塔形状、尺寸准确。
（2）进行混凝土浇筑，确保索塔强度、刚度。
（3）进行索塔表面处理，提高耐久性。
3. 主缆架设（1）根据设计要求，进行主缆铺设。
（2）进行主缆锚固，确保主缆稳定。
（3）进行主缆防腐处理。
4. 吊杆安装（1）根据设计要求，进行吊杆安装。
（2）确保吊杆与主缆、加劲梁连接牢固。
（3）进行吊杆防腐处理。
5. 加劲梁施工（1）采用预制或现浇方式，进行加劲梁施工。
（2）确保加劲梁形状、尺寸准确。
（3）进行加劲梁防腐处理。
6. 桥面施工（1）根据设计要求，进行桥面铺装。
（2）确保桥面平整、密实。
（3）进行桥面防水、排水处理。
四、质量控制1. 施工过程中，严格按照设计规范、施工标准进行质量控制。
2. 对施工材料、设备进行检查、试验，确保质量。
3. 对施工过程进行监控，发现问题及时整改。
4. 对关键工序进行验收，确保工程质量。
五、安全管理1. 制定施工安全管理制度，明确各岗位人员安全责任。
2. 进行安全教育培训，提高施工人员安全意识。
悬索桥安装施工方案
一、工程概况本项目为某地区某河流上的悬索桥工程，主跨径为600米，采用三塔双索面悬索桥设计。
桥面宽度为30米，双向四车道。
主塔采用钢塔，桥塔高度为150米。
本方案针对悬索桥的安装施工进行详细规划。
二、施工准备1. 施工组织（1）成立项目管理部，负责整个项目的施工组织、协调和管理工作。
（2）设置各施工班组，明确各班组职责和任务。
2. 施工设备（1）施工用吊装设备：汽车吊、履带吊、塔吊等。
（2）施工用辅助设备：钻机、切割机、焊接机、电锯等。
（3）施工用材料：钢材、混凝土、预应力钢绞线、高强钢丝等。
3. 施工技术（1）主塔施工：采用现场拼装、分段吊装、高空焊接、防腐处理等技术。
（2）主缆施工：采用现场铺设、预应力张拉、锚固等技术。
（3）吊杆施工：采用现场铺设、锚固、防腐处理等技术。
（4）加劲梁施工：采用分段吊装、高空焊接、防腐处理等技术。
三、施工工艺1. 主塔施工（1）基础施工：完成基础开挖、垫层、钢筋绑扎、混凝土浇筑等工作。
（2）塔柱施工：分段拼装塔柱，高空焊接，防腐处理。
（3）塔顶施工：安装塔顶设备，焊接防腐。
2. 主缆施工（1）主缆铺设：现场铺设主缆，进行预应力张拉。
（2）锚固施工：完成锚固系统安装，确保主缆锚固牢固。
3. 吊杆施工（1）吊杆铺设：现场铺设吊杆，进行锚固。
（2）防腐处理：对吊杆进行防腐处理。
4. 加劲梁施工（1）分段吊装：将加劲梁分段吊装至桥面。
（2）高空焊接：对加劲梁进行高空焊接。
（3）防腐处理：对加劲梁进行防腐处理。
四、施工进度安排1. 主塔施工：3个月2. 主缆施工：4个月3. 吊杆施工：2个月4. 加劲梁施工：2个月5. 防腐处理：1个月五、施工安全措施1. 施工现场设置安全警示标志，明确施工区域。
2. 对施工人员进行安全教育培训，提高安全意识。
3. 施工设备定期检查、保养，确保设备安全运行。
4. 施工过程中，严格按照操作规程进行，确保施工安全。
5. 针对高空作业、吊装作业等高风险作业，制定专项安全措施。
悬索桥施工方案
悬索桥施工方案悬索桥是一种经济、便捷、适用于大跨度的桥梁结构，其独特的悬挂索能够分担桥梁荷载并具有较高的抗弯刚度。
下面是一个悬索桥施工方案的描述。
1. 工程概述：本工程为一座大跨度悬索桥施工，总跨度为X米，桥面宽度为X米。
采用悬挂索来支撑桥梁荷载并提供较高的刚度，悬索将通过主塔悬挂于桥面上。
2. 施工准备：2.1 确定主塔位置和基础施工。
主塔的位置应考虑到地质情况、风速、视线等因素，并进行适当的场地勘测。
基础施工包括挖掘基础坑、浇筑主塔基础等工作。
2.2 能源和水源保障。
施工期间将需要用电、用水进行施工，应保障现场的电力和水源供应。
2.3 施工材料和设备准备。
根据施工需要，准备好所需的悬索、钢梁、钢筋、混凝土等材料，以及吊车、脚手架等施工设备。
3. 主塔施工：3.1 主塔的施工将分为上下两段进行。
首先进行下段主塔的施工，包括钢筋绑扎、混凝土浇筑等工作。
3.2 上段主塔施工时，需要借助脚手架和吊车等工具进行高空作业，应进行安全措施的设置，如围护网等，以防止人员和物品的坠落。
4. 悬索构造的施工：4.1 安装主缆锚固端。
将主缆的锚固端固定在主塔顶部，使用螺栓将主缆与主塔连接，确保锚固牢固可靠。
4.2 悬索安装。
将悬索逐个悬挂在主缆上，通过调整悬索的张力和位置，使其达到设计要求。
悬索安装过程中，需要考虑各悬索之间的位置和张力的平衡。
4.3 悬索调整。
安装完所有悬索后，对其进行调整和检查，确保各个悬索的紧度和位置与设计要求相符。
5. 桥面结构的施工：5.1 安装横梁。
将钢梁逐个安装在悬索之间，使用螺栓将钢梁与悬索连接，固定牢固。
5.2 混凝土浇筑。
将混凝土逐段浇筑在横梁上，形成桥面结构，注意控制浇筑的速度和温度，确保混凝土的质量。
5.3 桥面道路及其他附属设施的安装。
将桥面铺设道路、安装护栏，同时设置照明、排水等附属设施，以确保桥梁的使用功能。
6. 完成验收和交付：6.1 完成工程施工后，进行验收工作。
悬索桥施工方案(可打印)
悬索桥施工方案（可打印）一、工程概述悬索桥是一种以悬索为主要承重结构的桥梁，其特点是跨度大、结构轻盈，适用于跨越宽阔水域或深谷。
本工程拟建的悬索桥跨越河流，桥面宽度为20米，主跨长度为500米，采用双塔双索面设计。
二、施工准备1. 施工队伍组织：组建专业的悬索桥施工队伍，包括桥梁工程师、结构工程师、施工技术人员和操作工人。
2. 施工设备准备：准备必要的施工设备，如塔吊、起重机、模板、钢筋加工设备等。
3. 材料准备：根据设计要求，采购合格的钢材、混凝土、预应力材料等。
4. 施工方案审批：施工方案需经过相关部门审批，确保施工安全和工程质量。
三、施工步骤1. 基础施工：首先进行桥塔基础的施工，采用深桩基础，确保桥塔的稳定性。
2. 桥塔施工：桥塔采用钢筋混凝土结构，分节施工，每节完成后进行养护。
3. 主缆安装：在桥塔施工完成后，安装主缆。
主缆采用预应力钢索，通过张拉设备进行张拉。
4. 锚碇施工：在两岸设置锚碇，用于固定主缆。
锚碇采用混凝土结构，内部设置预应力钢束。
5. 吊索安装：在主缆上安装吊索，吊索与桥面梁连接，传递荷载。
6. 桥面梁施工：桥面梁采用预应力混凝土梁，分段预制后吊装至桥位。
7. 桥面铺装：在桥面梁上铺设沥青混凝土，形成桥面。
8. 附属工程施工：包括栏杆、照明、排水等附属设施的安装。
四、质量控制1. 材料质量控制：所有材料必须符合设计要求和国家标准，进场前进行严格检验。
2. 施工过程控制：施工过程中，严格执行施工方案，对关键工序进行旁站监督。
3. 质量检测：定期对施工质量进行检测，如混凝土强度、钢索张拉力等。
五、安全措施1. 安全教育培训：对施工人员进行安全教育培训，提高安全意识。
2. 安全设施：施工现场设置必要的安全设施，如安全网、警示标志等。
3. 安全检查：定期进行安全检查，及时发现并消除安全隐患。
六、环境保护1. 施工过程中，采取措施减少噪音和粉尘污染。
2. 废弃物分类收集，按规定进行处理。
(完整word版)悬索桥施工技术方案
(完整word版)悬索桥施工技术方案1：悬索桥施工技术方案1.引言1.1 目的本技术方案旨在介绍悬索桥的施工方法和流程，包括施工准备、基础施工、塔塔施工、悬索索道施工等内容。
1.2 范围本技术方案适用于悬索桥施工的各个阶段。
2.施工准备2.1 环境准备2.1.1 确定施工场地，并进行现场勘察和测量。
2.1.2 安排工程施工人员和管理人员。
2.1.3 调派设备和机械，以及相应的材料。
2.2 材料准备2.2.1 钢材、混凝土等主要结构材料的采购。
2.2.2 配备锚具、索道设备、支撑杆等工具和配件。
3.基础施工3.1 基础浇筑3.1.1 根据设计要求进行基础的测量和标定。
3.1.2 打桩、浇筑混凝土等基础施工工序。
3.1.3 基础验收和处理。
3.2 杆塔施工3.2.1 安装吊装设备和支撑架。
3.2.2 安装塔身，包括钢材架设和焊接等作业。
3.2.3 安装塔台和索具，进行调试和校正。
4.索道施工4.1 悬索索道安装4.1.1 安装吊装设备和索道钢材等。
4.1.2 进行索道焊接和连接。
4.1.3 安装吊车、索道车等设备。
4.2 索道调试4.2.1 进行索道的功能检测和负载试验。
4.2.2 调整索道的张力和位置。
5.附件本文档所涉及的附件包括但不限于施工场地平面图、地形测量报告、各阶段的施工图纸等。
6.法律名词及注释6.1 悬索桥：一种以悬索支撑主跨结构的桥梁。
6.2 钢材：指用于悬索桥主体结构的钢制材料。
6.3 混凝土：指用于悬索桥基础和柱子等部分的混凝土材料。
------------------------------------------------------------------------------------------------------------------------------2：悬索桥施工技术方案1.简介1.1 目的本技术方案旨在提供详细的悬索桥施工方法和流程，以确保施工过程的安全和高效。
(完整word版)悬索桥施工技术方案
悬索桥施工技术方案一、施工准备工作：①、生活住房和材料库房的建盖；②、接通生产生活用电和用水；③、在两岸采用万能杆件安装钢塔架，拉两根少39的钢索作施工天线，可用施工天线吊运各种施工材料到对岸，以及用作桥塔、主索桥面系施工。
二、主要施工顺序：①、两岸索塔基础的开挖；②、两岸地锚基坑的开挖；③、两岸桥台圬工砌体的施工；④、两岸地锚锚杆及混凝土的浇筑；⑤、两岸索塔塔柱的施工；⑥、主索下料及锚头的浇灌；⑦、平整预制场地进行钢筋混凝土横梁的预制；⑧、同时在工厂进行钢纵梁、夹板、吊杆及桥面板的加工;⑨、主索的安装；⑩、夹板及吊杆的安装；(11)、横梁及钢纵梁的安装；(⑵、钢桥面板的安装；(13)、缆风地锚的施工及缆风索的安装；三、主要施工方案：1、两岸桥台基础的施工：①、桥台基础开挖前首先进行准确的施工放样，并根据实际地形放出开挖边坡线；②、桥台开挖采用挖掘机进行开挖，当开挖到岩石基础时采用钢纤炮开炸并且人工配合开挖，严禁采用大药量开炸，避免损伤桥台基础的稳定；③、当开挖到桥台基础标高以上20cm时，不得再采用炸炮的方式，而是采用人工清凿到基础标高；④、开挖到基础标咼检验合格后进行桥台支砌;2、两岸索塔的施工：①、两岸索塔结构型式为钢筋混凝土，塔柱模板优先采用钢木组合模板或钢模板，模板应具有足够的强度和刚度；②、塔柱上升时用钢管搭设脚手架，脚手架必须稳定牢固，并在上升过程中与已完的混凝土塔柱连接，以增加其稳定性；③、上升时采用分段上升，采用爬模法施工，在施工过程中严格控制模板接缝和垂直度；④、塔柱钢筋可采用施工天线吊运到桥塔位置，钢筋的制作、安装、焊接严格按照桥梁施工的规范；⑤、桥塔混凝土的浇筑方法是在岸上拌合站拌出混凝土后，采用施工天线运输，在浇筑时应振捣密实，防止模板漏浆和变形。
3、主索的施工：①、主索的制备：制备主索时应注意恰当地确定下料长度，使主索在弹性变形、非弹性变形及其它因素影响下，能按原设计要求的长度。
悬索桥施工方案及技术措施
悬索桥施工方案及技术措施1. 概述本文档旨在提供一份悬索桥施工方案及技术措施。
悬索桥是一种采用悬挂索连接两侧桥墩的桥梁，其特点是设计精巧、结构稳定。
本文将介绍悬索桥施工的步骤、注意事项以及施工过程中需要采取的技术措施。
2. 施工步骤2.1 桥墩基础施工首先，进行桥墩的基础施工。
这包括选择合适的桥墩基础类型、进行地质勘察、进行基础设计和施工准备。
在施工过程中，需要确保桥墩基础的稳定性和承载能力。
2.2 悬索索道施工在桥墩基础施工完成后，进行悬索索道的施工。
这包括悬索的制作、吊装和安装。
悬索的制作需要符合设计要求，保证质量和强度。
吊装过程需要注意合理安排吊装设备、控制施工速度以及保证安全性。
安装过程中，需要使用合适的连接件将悬索固定在桥墩上。
2.3 桥梁主体结构施工在悬索索道施工完成后，进行桥梁主体结构的施工。
这包括桥面板、主梁和桥塔的施工。
桥面板的施工需要注意材料选择和施工质量控制。
主梁的制作和安装需要保证尺寸和强度的准确性。
桥塔的施工需要采取合理的施工方法，保证桥塔的垂直度和稳定性。
2.4 系泊系统施工最后，进行系泊系统的施工。
系泊系统是悬索桥的关键部分，用于保持悬索的稳定。
在施工过程中，需要保证系泊系统的设计和制作符合要求。
安装过程中，要注意系泊索的张力、固定点的选择以及连接件的质量。
3. 施工注意事项在悬索桥的施工过程中，需要注意以下事项：- 安全第一：施工过程中要严格遵守安全规范，配备必要的安全设备，确保工人的安全。
- 质量控制：对于每个施工阶段，要进行严格的质量检查和控制，确保施工质量符合要求。
- 环境保护：在施工过程中，要采取措施减少环境污染，合理处理废弃物。
- 施工进度控制：要制定合理的施工计划，控制施工进度，确保按时完成工程。
4. 技术措施在悬索桥施工过程中，需要采取以下技术措施来确保施工的顺利进行：- 悬索索道制作时，采用合适的工艺和设备，确保悬索质量，并在吊装和安装过程中控制施工速度。
大型悬索桥主塔施工方案
大型悬索桥主塔施工方案
一、引言
大型悬索桥主塔的施工对于整座桥梁的安全稳定至关重要。
本文将介绍大型悬索桥主塔的施工方案，包括工程准备、主塔施工工艺、质量控制等内容。
二、工程准备
1. 环境检查
在施工前，需要对主塔周边的环境进行检查，确保没有潜在的安全隐患。
2. 施工材料准备
准备好所需的施工材料，包括钢材、混凝土、支架等，保证施工的顺利进行。
三、主塔施工工艺
1. 主塔基础施工
首先进行主塔基础的施工，确保主塔有稳定的承重能力。
2. 主塔吊装
采用专业的吊装设备将主塔吊装到预定位置，需要严格控制吊装过程中的角度和位置。
3. 主塔框架搭建
在主塔安装完成后，开始进行主塔框架的搭建，确保主塔结构的完整性和稳定性。
4. 施工质量控制
在施工过程中，需要进行严格的质量控制，确保主塔的施工质量符合相关标准和规定。
四、安全保障措施
1. 安全防护设施
在主塔施工过程中，需要设置完善的安全防护设施，确保工人的安全。
2. 施工过程监控
通过监控设备对主塔的施工过程进行实时监控，及时发现问题并进行处理。
五、施工结束及验收
1. 完工验收
施工完成后进行完工验收，确保主塔的施工质量符合设计要求。
2. 交付使用
完成验收后，可以将主塔交付使用，发挥其在整座悬索桥中的重要作用。
结语
大型悬索桥主塔的施工是一项复杂的工程，需要严格按照规定的施工方案进行操作，保证主塔的安全稳定。
希望本文提供的施工方案能对相关工程施工提供一定的帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
悬索桥塔柱施工技术方案
(1)下塔柱起步段施工
下塔柱起步段高12.0m，分4次浇筑，每次浇筑高度3.0m。
第一段采取常规方法施工。
第二段操作平台利用外爬架系统，施工平台锚固在第一层3.0m高的已浇段上。
起步段施工示意见下图;
起步段施工示意图
(2)塔柱液压爬模施工
A塔柱液压爬模体系
液压爬模体系主要由模板体系、液压爬升体系组成。
塔柱分层施工高度为4.5m，模板设计高度为4.8m。
外模共设6层工作平台，内模爬架设4层。
所有平台设
置可调机构，随着桥塔截面的变化，工作平台尺寸可由人工调节。
本工程整个索塔施工，爬架和模板不需停顿作大调整，可一直向上爬升施工。
液压爬模示意见下图:
液压爬模示意图
B施工工艺流程
液压爬模施工工艺流程见下图：
拆除模板再安装上部的爬升靴，最后插入爬升导轨依靠液压系统提升整个爬架
浇筑的第一步首先安装悬挂爬升靴，
再悬挂爬升架体在第一
步的悬挂平台上，最后
浇筑第二节砼
液压爬模施工工艺流程图
C爬架组装
爬架在起步段施工期间完成组装工作。
爬架采取分段组装，主要分为附墙段和工作段两部分。
组拼程序主要如下：导轨安装、固定在安装层墙体上→附墙架安装就位、固定→起吊工作架至附墙段上部、交叉固定→铺置海底笼、挂设安全网→检查验收
D液压爬模爬升
①导轨爬升:
砼强度达到10MPa以上；上部爬升悬挂件安装完毕；清
洁导轨，涂润滑油；液压油缸上、下顶升弹簧装置方向一致向上。
打开进油阀门，启动液压控制柜，拆除楔形插销，开始导轨爬升。
当液压油缸完成一个行程的顶升后，确认顶升装置到位后，再开始下一个行程顶升。
顶升到位后，插上楔形插销锁定。
下降导轨使插销与悬挂件接紧。
爬升完成后，关闭油缸进油阀门、关闭控制柜、切断电源。
②爬架架体及模板的爬升:
清理爬架上荷载；改变液压油缸上下顶升弹簧装置状态，使其一致向下；解除塔柱与爬架的连接件；完成前节段砼螺栓孔修补。
打开液压油缸的进油阀门、启动液压控制柜、拔去安全插销，开始爬升。
爬升两个行程后，拔除悬挂插销。
顶升到位后，及时插上插销。
关闭油缸进油阀门、关闭
控制柜、切断电源。
(3)塔柱临时支撑
塔柱施工时每隔30m高度设一道水平临时支撑。
水平横撑采用φ1.2m钢管。
横撑通过预埋锥形螺栓、连接支座与塔柱相联。
为避免水平横撑跨中绕度过大，横撑设在横梁支架的顺桥向水平平联上。
横撑与支架一起安装。
就位后，采用液压千斤顶在横撑一端施加顶推力，满足设计要求后，用钢板将钢管与横撑支座焊接固定。
见下图。
塔柱临时支撑示意图
(4)塔柱劲性骨架
为方便塔柱钢筋定位，需设置劲性骨架。
劲性骨架采用矩形小断面桁架结构，标准加工长度9.0m，用型钢制作。
在车间分段制作、现场塔吊吊装。
安装时由测量精确控制骨架位置。
