广播、电视和移动通信【公开课教案】
广播、电视和移动通信 公开课教案
一、 引入新课 E-mail、处理 QQ 留言······在享受现代信息技 术高速发展给我们的生活带来便利的同时，你是否想过 这些信息是怎样被传递的？ 1．电磁波的传播——广播电视和移动通信
二、 探究新知
析体会物理的价值， 学以致用。
1/3
2．电磁波传递声音和图像信号的原理
3．电磁波传递声音和图像信号就象鸽子送信一样。 先将信号加载在电磁波上，再把载有信号的电 磁波发射出去，到达接收处设法从电磁波上把信号 检出来。 4.电磁波的发射过程 ①由高频振荡器产生高频振荡电流； ②把要传递的声音和图像信号变成电流信号(电信 号)； ③将振荡器产生的高频振荡电流和声音、图像的信 号 电流一同输入到调制器中，使高频振荡电流随着传 递的声音图像信号发生相应的变化，再把这样的高频振 荡电流送到发射天线，发射的电磁波就带有要传递的声 音图像信号了。将要传递的信号“加载”到电磁波上， 把带有信号的电磁波发射出去。
教学 重难点 教学 过程
1．广播、电视和移动通信的工作过程； 2．电磁波传递声音和图像信号的原理。
教师活动 从学生熟知的资 问题引入： 我们几乎每天都在打电话、发短信、上网收发 料入手来分析，符合 学生的认知特点，有 利于引入新课 利用演示实验推 进课程，使教学进程 层层递进，使学生易 于接受。 学生通过材料分
3/3
5.无线电的接收过程 ①用天线接收电磁波； ②用调谐器即收音机或电视机中选台的电路选出 所需要的电信号； 2/3
③让高频振荡电流经过检波器，就能将要传递的声 音信号和图像信号从高频振荡电流中“检”出。把声音 信号和图象信号分别送到扬声器和电视机，就能听到声 音和看到图像。
无线电广播的工作过程
电视广播的工作过程
移动通信 1.基本知识 ①电磁波传递声音和图像信号的原理 三、 课堂小结 ②电磁波的发射过程 ③天线的接收过程 2.基本技能：会正确利用资料分析问题 3.基本方法：对比法、分析法 四、 知识延展 动手寻找卫星通讯的资料，把感兴趣的内容记录在 笔记本上。 学生通过课堂小 结，使知识更具系统 性。 创设问题情景， 置疑引新。
九年级物理全一册(人教版)第21.3节广播、电视和移动通信教学设计
（二）讲授新知
1.讲解电磁波的产生、传播特点，强调电磁波在通信领域的重要性。
2.介绍广播、电视和移动通信的基本工作原理，如调制、解调、信号传输等，并结合实际设备进行讲解。
3.分析电磁波在广播、电视和移动通信中的应用，让学生了解不同通信方式的优缺点。
6.情境创设：将学生置于真实的通信场景中，如模拟电视台直播、手机通话情境等，让学生在实践中感受物理知识的价值。
7.分层次教学：针对不同学生的学习能力，设计难易程度不同的教学活动，使每个学生都能在原有基础上得到提高。
8.情感态度与价值观的培养：在教学过程中，教师关注学生的情感体验，引导他们正确看待科技进步与社会发展的关系，培养积极向上的价值观。
3.鼓励学生将所学知识运用到实际生活中，关注电磁波在通信领域的发展趋势。
4.提醒学生正确使用通信设备，关注电磁波对人体和环境的影响，培养他们的社会责任意识。
五、作业布置
为了巩固本节课所学知识，培养学生的应用能力和创新意识，特布置以下作业：
1.结合课堂学习，思考电磁波在广播、电视和移动通信中的应用，撰写一篇关于电磁波传播与应用的短文，字数在500字左右。
（二）教学设想
为了有效突破教学重难点，本节课将采用以下教学设想：
1.多媒体辅助教学：利用动画、视频等资源，直观展示电磁波的传播过程，帮助学生建立清晰的物理图像，加深对抽象概念的理解。
2.实践操作相结合：组织学生分组进行收音机、手机等设备的拆装和简单操作，通过亲身体验，使学生对通信设备的工作原理有更深刻的认识。
四、教学内容与过程
（一）导入新课
在本节课的导入环节，我将采取以下步骤：

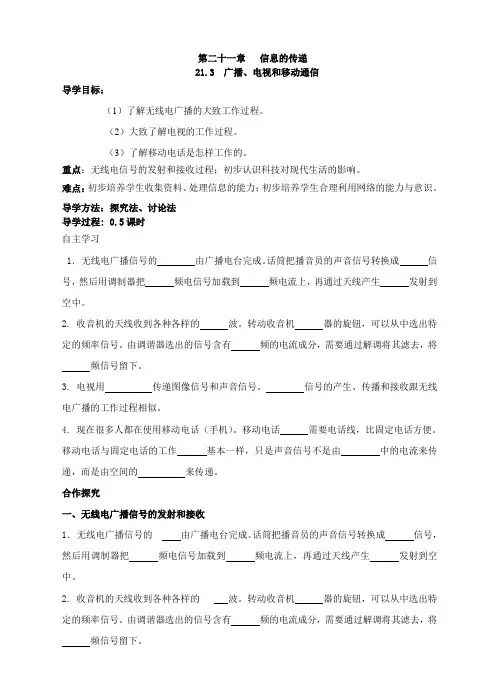

《广播、电视和移动通信》教学设计1
第二十一章信息的传递21.3 广播、电视和移动通信导学目标：（1）了解无线电广播的大致工作过程。
（2）大致了解电视的工作过程。
（3）了解移动电话是怎样工作的。
重点：无线电信号的发射和接收过程；初步认识科技对现代生活的影响。
难点：初步培养学生收集资料、处理信息的能力；初步培养学生合理利用网络的能力与意识。
导学方法：探究法、讨论法导学过程: 0.5课时自主学习1．无线电广播信号的由广播电台完成。
话筒把播音员的声音信号转换成信号，然后用调制器把频电信号加载到频电流上，再通过天线产生发射到空中。
2.收音机的天线收到各种各样的波。
转动收音机器的旋钮，可以从中选出特定的频率信号。
由调谐器选出的信号含有频的电流成分，需要通过解调将其滤去，将频信号留下。
3.电视用传递图像信号和声音信号。
信号的产生、传播和接收跟无线电广播的工作过程相似。
4.现在很多人都在使用移动电话（手机）。
移动电话需要电话线，比固定电话方便。
移动电话与固定电话的工作基本一样，只是声音信号不是由中的电流来传递，而是由空间的来传递。
合作探究一、无线电广播信号的发射和接收1．无线电广播信号的由广播电台完成。
话筒把播音员的声音信号转换成信号，然后用调制器把频电信号加载到频电流上，再通过天线产生发射到空中。
2.收音机的天线收到各种各样的波。
转动收音机器的旋钮，可以从中选出特定的频率信号。
由调谐器选出的信号含有频的电流成分，需要通过解调将其滤去，将频信号留下。
二、电视的发射和接收3.电视用传递图像信号和声音信号。
信号的产生、传播和接收跟无线电广播的工作过程相似。
4.图像信号的工作过程是：摄像机把图像变成信号，发射机把信号加载到频率很高的电流上，通过发射天线发射到空中。
电视机的接收天线把这样的频信号接收下来，通过电视机把图像信号取出来并，由把它还原成图像。
三、移动电话5.现在很多人都在使用移动电话（手机）。
移动电话需要电话线，比固定电话方便。
移动电话与固定电话的工作基本一样，只是声音信号不是由中的电流来传递，而是由空间的来传递。
广播、电视和移动通信 优秀教学案
广播、电视和移动通信【学习目标】1．了解无线电广播的工作过程和电视的工作过程。
2．了解移动电话是怎样工作的。
3．通过学习广播、电视和移动电话，体会科学技术与生产、生活的密切关系。
4．通过学习现代通信知识，了解科技为人类带来的便利，提高学习科学的兴趣。
【学习重点】了解无线电广播、电视和移动电话是怎样工作的。
【学习难点】了解无线电广播、电视和移动电话的工作过程。
【学习用具】手机、无线电话、电视机、收音机。
【学习过程】一、导入新课。
1．学生利用课前准备好的收音机调频来收听新闻音乐节目和电视机调频收看电视节目，这些声音和图像是怎样传过来的？2．利用手机、无线电话进行通话，它们又是怎样接收到信息的？下面我们就来研究这两个问题。
二、探究新知。
（一）无线电广播信号的发射和接收。
大家都知道电台的播音员对着话筒讲话，话筒把播音员的声音信号转换成电信号，但这个电信号频率低，不容易直接发射出去，怎么办？1．无线电广播的发射过程。
无线电广播信号的发射由完成。
话筒把播音员的信号转换成信号，然后用调制器把加载到高频上，再通过发射到空中。
2．无线电广播信号的接收过程。
无线电广播信号的接收由完成。
收音机的天线接收到各种各样的，转动收音机调谐器的旋钮，可以选出特定的信号，收音机内的电子电路再把从中取出来，放大后送到扬声器里。
扬声器把电信号转换成，我们就听到广播电台的节目了。
3．载波发生器的作用：；调制器的作用：；调谐器（选台）的作用：；解调器的作用：。
（二）电视的发射和接收。
电视用电磁波传递图像信号和声音信号，声音信号的产生、传播和接收跟无线电广播的工作过程相似，下面我们只讲有关图像信号的工作过程。
电视中图像信号的工作过程：摄像机把图像变成，发射机把加载到的电磁波上，通过发射天线发射到空中，电视机的接收天线把这样的信号接收下来，通过电视机内的电路把信号取出来并放大，由把它还原成。
（三）移动电话。
1．移动电话工作原理：移动电话既是台，又是台，它靠空间的来传递声音信号，当你讲话的时候，它用把信号发射到空中；同时它又捕捉空中的，得到对方讲话的信息。
物理人教九年级全一册21.3《广播、电视和移动通信》【教学设计】
一、教学内容1. 广播信号的发射与接收过程；2. 电视信号的发射与接收过程；3. 移动通信的原理与应用。
二、教学目标1. 了解广播、电视和移动通信的基本原理，理解电磁波在信息传播中的重要作用；2. 能够分析实际生活中的广播、电视和移动通信现象，提高学生学以致用的能力；3. 培养学生的团队协作能力和动手实践能力。
三、教学难点与重点重点：广播、电视和移动通信的基本原理；难点：电磁波在信息传播过程中的应用和调制解调的原理。
四、教具与学具准备1. 教具：多媒体课件、实验器材（如无线电发射器、接收器等）；2. 学具：笔记本、彩笔、实验报告册。
五、教学过程1. 情景引入：通过播放一段关于广播、电视和移动通信的新闻报道，让学生了解这些技术在现实生活中的应用，激发学生的学习兴趣。
2. 知识讲解：（1）广播信号的发射与接收：讲解电磁波的发射、传播和接收过程，让学生理解广播信号的传输原理。
（2）电视信号的发射与接收：介绍电视信号的调制、传输和接收过程，使学生掌握电视信号的传播原理。
（3）移动通信的原理与应用：讲解移动通信的系统组成、工作原理和应用场景，帮助学生了解移动通信在日常生活中的重要作用。
3. 实验演示：安排一个关于电磁波传播的实验，让学生亲身体验电磁波的发射和接收过程，增强学生的实践操作能力。
4. 随堂练习：设计一些关于广播、电视和移动通信的应用题，让学生在课堂上进行练习，巩固所学知识。
5. 课堂讨论：组织学生就广播、电视和移动通信在生活中的应用展开讨论，分享各自的见解和经验，提高学生的团队协作能力。
六、板书设计1. 广播、电视和移动通信的原理概述；2. 电磁波在信息传播过程中的作用；3. 调制解调的原理与应用。
七、作业设计1. 简述广播、电视和移动通信的原理，并举例说明它们在生活中的应用；2. 画出电磁波传播的示意图，并标注出其主要组成部分；3. 分析调制解调在广播、电视和移动通信中的作用。
八、课后反思及拓展延伸2. 拓展延伸：鼓励学生查阅相关资料，深入了解广播、电视和移动通信的最新发展动态，提高学生的自主学习能力。

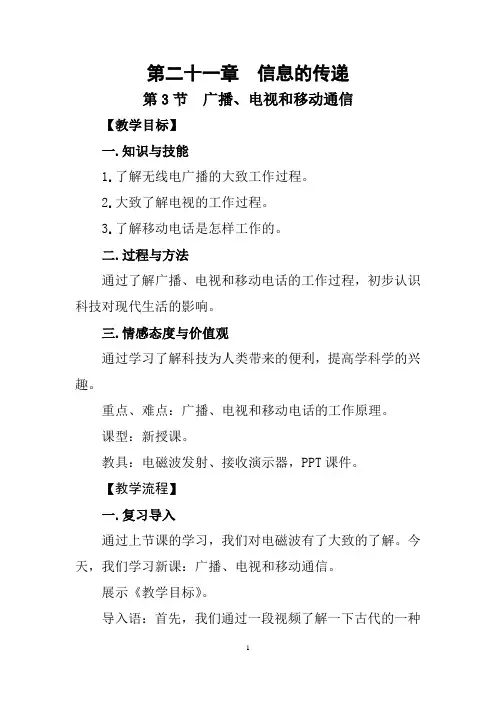

《第3节 广播、电视和移动通信》教学设计(黑龙江省级优课)
第二十一章信息的传递第3节广播、电视和移动通信【教学目标】一.知识与技能1.了解无线电广播的大致工作过程。
2.大致了解电视的工作过程。
3.了解移动电话是怎样工作的。
二.过程与方法通过了解广播、电视和移动电话的工作过程，初步认识科技对现代生活的影响。
三.情感态度与价值观通过学习了解科技为人类带来的便利，提高学科学的兴趣。
重点、难点：广播、电视和移动电话的工作原理。
课型：新授课。
教具：电磁波发射、接收演示器，PPT课件。
【教学流程】一.复习导入通过上节课的学习，我们对电磁波有了大致的了解。
今天，我们学习新课：广播、电视和移动通信。
展示《教学目标》。
导入语：首先，我们通过一段视频了解一下古代的一种联系方式：飞鸽传书。
观看视频《深宫谍影》剧情安总管放飞信鸽。
二.新课讲授1.无线电广播信号的发射和接收无线电广播信号的发射由广播电台完成。
话筒把声音信号转换成音频电信号，载波发生器可以产生高频电磁波，通过调制器把音频电信号加载到高频电磁波上，再通过天线把载有音频电信号的电磁波发射出去。
信号的接收一般由收音机完成，收音机都有天线。
收音机的天线接收到各种各样的电磁波，转动收音机调谐器的旋钮，可以从中选出特定频率的信号。
由调谐器选出的信号含有高频电流成分，需要通过解调将其滤去，将音频信号留下。
音频信号经放大后被送到扬声器里。
扬声器把音频电信号转换成声音，我们就听到广播电台的节目了。
拓展实验：演示简单的无线遥控接收电路安装电池后，发光二极管一直发光。
把发射电路的电池装好后，按住发射电路开关，则接收电路的二极管熄灭，让学生感受通过电磁波实现无线遥控的现象。
2.电视的发射和接收电视用电磁波传递图像信号和声音信号。
声音信号的产生、传播和接收跟无线电广播的工作过程相似。
图像信号的工作过程是：摄像机把图像变成电信号，发射机把电信号加载到频率很高的电流上，通过发射天线发射到空中。
电视机的接收天线把这样的高频信号接收下来，通过电视机把图像信号取出并放大，由显示器把它还原成图像。
《广播、电视和移动通信》 教学设计
《广播、电视和移动通信》教学设计一、教学目标1、知识与技能目标（1）了解无线电广播的发射和接收过程。
（2）了解电视的发射和接收过程。
（3）了解移动电话是怎样工作的。
2、过程与方法目标（1）通过对广播、电视和移动通信工作过程的了解，提高学生的分析和概括能力。
（2）通过对无线电波的学习，培养学生的抽象思维能力。
3、情感态度与价值观目标（1）通过了解广播、电视和移动通信的发展历程，激发学生对科学技术的热爱之情。
（2）培养学生的创新意识和实践能力，让学生体会科学技术对社会发展的重要作用。
二、教学重难点1、教学重点（1）无线电广播的发射和接收过程。
（2）电视的发射和接收过程。
（3）移动电话的工作原理。
2、教学难点（1）对电磁波的调制和解调过程的理解。
（2）对基站和交换机在移动通信中的作用的理解。
三、教学方法讲授法、演示法、讨论法、探究法四、教学准备多媒体课件、收音机、电视机模型、手机模型五、教学过程（一）导入新课教师播放一段广播节目和一段电视节目，然后提问学生：“大家知道这些声音和图像是怎样传到我们的收音机和电视机中的吗？”从而引出本节课的主题——广播、电视和移动通信。
（二）新课教学1、无线电广播的发射和接收（1）无线电广播的发射教师结合多媒体课件，讲解无线电广播的发射过程。
首先，声音信号通过话筒转换成电信号，但这种电信号的频率很低，不能直接发射出去。
然后，需要用高频振荡器产生高频电磁波，将低频电信号加载到高频电磁波上，这个过程叫做调制。
调制后的电磁波通过发射天线发射到空中。
（2）无线电广播的接收教师讲解无线电广播的接收过程。
收音机的天线接收到各种各样的电磁波，通过调谐器从中选出特定频率的电磁波，然后经过解调器将高频电磁波中的低频电信号分离出来，再通过放大器放大，最后由扬声器将电信号转换成声音信号。
2、电视的发射和接收（1）电视的发射教师结合电视发射塔的图片，讲解电视的发射过程。
电视信号包括图像信号和声音信号，图像信号是通过摄像机将光信号转换成电信号，声音信号通过话筒转换成电信号。
广播、电视和移动通信+示范教案
第3节广播、电视和移动通信一、教学目标1．了解无线电广播的大致工作过程。
2．了解电视的工作过程。
3．了解移动电话是怎样工作的。
二、教学重点及难点重点：移动通信。
难点：广播信号的发射和接收。
三、教学用具多媒体课件等。
四、相关资源图片等。
五、教学过程【课堂引入】我们几乎每天都要听广播、看电视、打电话，这些声音和图像信号是怎样传递的呢？【新知讲解】（一）无线电广播信号的发射和接收无线电广播是一种以无线电作为传输广播信号载体的广播方式。
那你知道，我们听广播的时候，无线电广播的声音是怎样从电台传过来的吗？如图，通常收到的无线电广播信号是由广播电台发射，再被收音机接收的。
主要分为发射和接收两个过程。
1．无线电广播信号的发射无线电广播信号的发射由广播电台完成。
如下图所示，首先用话筒把声音信号转换成音频电信号，但音频电信号不宜直接用来发射电磁波；需要由载波发生器产生高频电磁波，通过调制器把音频电信号加载到高频电磁波上，最后通过天线把载有音频电信号的电磁波发射出去。
无线电广播利用电磁波来传播声音信号，不同频率的电磁波有不同的应用，频率较低的中波、短波等用于无线电广播。
2．无线电广播信号的接收无线电信号的接收由收音机完成。
收音机都有天线，收音机的天线可以接收到各种各样的电磁波。
老式收音机的天线很长，而且要架在室外很高的地方，以获得更强的电信号。
现代收音机有很好的放大能力，天线可以隐藏在机壳内。
利用收音机调谐器的旋钮我们可以选出所要收听的频道。
如图所示，信号接收时，首先利用收音机的天线接收到各种各样的电磁波信号，并将其还原成电信号。
之后，利用调谐器，即收音机调谐器的旋钮，选出我们所需电台的载波信号，也就是特定频率的电磁波。
再通过解调器，从高频载波信号中还原出原音频的电信号，放大后送到扬声器。
最后，利用扬声器把音频电信号转换成声音，我们就听到广播电台的节目了。
可见，收音机负责信号的接收与还原。
（二）电视的发射和接收电视信号包括声音信号和图像信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第3节广播、电视和移动通信
教学目标
知识要点课标要求
1．广播了解无线电广播的大致工作过程
2．电视了解声音，图像信号的产生传播和接收过程
3．移动电话理解移动电话的工作原理和特点
教学过程
新课引入
我们知道c=λf,由于电磁波的频率和波长可以各不相同，所以用途也不同。
电磁波可以用来进行无线电通信，其中与我们日常生活紧密相关的就是无线电广播、电视和移动电话。
有了无线电广播和电视，就把我国古代传说中的“千里眼”“顺风耳”的神话变成了现实。
有了移动电话使通讯更加方便。
那么怎样利用电磁波来传递声音和图像信号呢？我们先想想人们原来是如何传递信息的？
学生回答：（1）烽火，人们在烽火台点燃火，用烟来传递战争（信息）。
（2）人们用鸽子传递信件（信息）。
（3）人们通过用马、火车、飞机等交通工具邮寄信件的方式来传递信息。
（多媒体播放图片）
教师：从回答中我们看出什么？
学生讨论、交流后回答：传递信息要有像烟、鸽子、马、火车、飞机等这些工具。
传递信息要有载体。
教师：对，那么无线电通信的载体是什么？
学生回答：电磁波
我们今天就来学习有关的知识。
合作探究
探究点一无线电广播信号的发射和接收
活动1：电磁波传递信息又快又远，无线电通信就是利用它作为“载体”来传递信息，
进行无线电通信。
它是怎样传递信息的呢？看屏幕（微机课件演示无线电广播的工作过程）。
同学们通过看和讨论回答出：无线电广播信号是由广播电台发射的。
话筒把声音的信号变成音频信号（就相当于写信的人把信写好），但音频电信号不能用来直接发射电磁波。
载波发生器产生高频振荡电流（相当于能够运载信件的信鸽、马、火车、飞机等交通工具），然后用调制器把音频电信号加载到高频电磁波（载波）上（类似于把信件装在了信鸽、马、火车、飞机等交通工具上）。
由发射天线发射电磁波（类似于装载着信件的信鸽、马、火车、飞机出发）。
信号的接收由收音机完成，并且要使用天线（相当于各站点）。
天线能接收传播过来的所有电磁波，而没有选择。
如把天线接收的电磁波全部变成声音，那只是一片嘈杂声，什么也听不清。
为了从众多的电磁波中选取我们所需要的某一频率的电磁波，必须使用“调谐装置”来完成。
选出的特定频率的信号，通过收音机内的电子电路再把音频信号检出来，进行放大，送到扬声器。
扬声器把音频电信号换成声音，我们就听到广播电台的节目。
探究点二电视的发射和接收。
活动1：通过同学们的回答，我们知道了无线电广播的工作过程。
那么电视是如何工作的呢？看屏幕（微机课件演示电视工作过程）。
学生看完讨论、交流得出结论：电视用电磁波传递图像信号和声音信号。
声音信号的产生、传播和接收跟无线电广播的工作过程相似。
图像信号的工作过程是：摄像机把图像变成电信号，发射机把电信号加载到频率很高的电磁波上，通过天线发射出去。
电视机的接收天线把这样的高频信号接收下来，通过电视机把图像信号取出来并放大，由显像管把它还原成图像，所以从电视上就能看到图像。
探究点三移动电话
活动:1：我们知道怎么能看到电视的画面和听到它的声音，它们都要发射和接收不同的电
磁波。
移动电话和无绳电话又是怎样工作的？（出示手机、无绳电话实物）它们与固定电话有什么区别？
阅读课本的相关知识，同学们讨论、交流后得出结论：移动电话没有电线，也就是移动电话的声音信号不是由导线中的电流来传递。
移动电话的声音信号是由空间的电磁波来传递的。
活动2：移动电话的声音信号由电磁波来传递，它的发射台和接收台在哪里呢？
同学们讨论、交流后得出结论：移动电话既是无线电发射台，又是无线电接收台。
对手机讲话时，它用电磁波发射到空中；同时它又能从空中捕获电磁波，得到对方讲话的信息。
活动3：手机的体积小，发射功率不大，它的天线也很简单（有内置天线和外置天线），灵敏度不高，它能直接发射高频电磁波和接收高频电磁波吗？
学们讨论、交流后得出结论：不能，它跟其他用户通话要靠较大的固定无线电台转播，如移
动公司和联通公司的固定的电台，这些固定的电台叫做基地台。
活动4：我们知道了移动电话的工作过程。
那么，（出示无绳电话机）无绳电话机是怎么
工作的呢？
学们讨论、交流后得出结论：无绳电话机的主机和子机上各有一个天线，它们通过无线电波来沟通。
无绳电话的主机接在市话网上，相当于一个小型基地台。
现在大家阅读课本“科学世界”，了解什么是音频、视频、射频和频道。
板书设计
教学反思
1.本节课涉及物理新名词多，无线电发射和接收的过程抽象，还有与高中知识衔接，所以不好理解，我用信鸽送信的例子把抽象的问题具体化。
信鸽——高频振荡电流（载波），信——音频信号、视频信号。
2.本节课的重点是了解无线电广播的大致工作过程。
在讲课的时候我抓住重点词：调制、调制器、调谐、调谐器解调、检波器，并反复强调了他们之间的关系。
反复强调的原因是他们都是这节课的新名词，还在无线电信号发射和接收过程其重要作用。
3.知识仍然要采用通过现象探究原理的思路进行讲解，让学生说怎么听广播怎么用手机打电
话等，然后在探究应该具有怎么样的原理才能实现这样的现实场景，这样学生接受起来会比较自然，讲课也会顺畅很多。
