脊柱和骨盆的影像诊断
强直性脊柱炎影像诊断PPT课件
儿童强直性脊柱炎，如何早期诊断并选择合适的治疗方案？
26
误诊病例分析
病例一
误诊为腰椎间盘突出症，后经详细检查确诊为强 直性脊柱炎。
病例二
误诊为类风湿性关节炎，后经HLA-B27检测及影 像学检查得以纠正。
病例三
误诊为腰肌劳损，延误治疗时机，导致病情进展 。
2024/1/30
27
2024/1/30
鉴别诊断
需与类风湿关节炎、腰椎间盘突出症、髂骨致密性骨炎等疾病相鉴别
10
2024/1/30
03
影像学检查方法与技术
11
X线平片检查
2024/1/30
脊柱正侧位片
观察脊柱生理曲度、椎体形态、椎间隙及 小关节情况。
骶髂关节正斜位片
观察骶髂关节间隙、关节面及骨质情况。
骨盆平片
观察髋关节及耻骨联合情况。
31
谢谢您的聆听
THANKS
2024/1/30
32
脊柱结核
多有低热、盗汗等结核中 毒症状，X线可见骨质破坏 、椎间隙狭窄，但脊柱竹 节样改变少见。
脊柱肿瘤
X线可见骨质破坏、椎间隙 高度正常，MRI可发现肿 瘤信号异常。
22
误诊原因分析及防范措施
误诊原因
强直性脊柱炎早期症状不典型，易与其他疾病混淆；影像学表现多样，医生对 诊断标准掌握不足；缺乏特异性检查手段。
8
临床表现与分型
早期
下腰背痛伴晨僵，活动后减轻
02
中期
腰背部或骶髂部疼痛或发僵，夜间痛 或间歇痛
01
03
晚期
脊柱强直、驼背畸形，髋关节强直固 定
分型
根据受累部位不同可分为骶髂关节炎 型、腰椎病变型、胸椎病变型、颈椎 病变型、周围关节型
2024基于坐位成像的脊柱骨盆矢状面序列研究进展
2024基于坐位成像的脊柱-骨盆矢状面序列研究进展摘要坐位是人们日常生活中的常用体位。
在不同坐位姿势，脊柱-骨盆矢状面序列表现显著不同。
人体由端坐位过渡到放松坐位时，胸腰椎后凸增加，整体脊柱形态趋向”U形曲线，身体重心前移，骨盆向后旋转。
各类人群，如健康人群、腰痛人群及脊柱侧凸患者等，立位到坐位的转变使脊柱-骨盆矢状面序列发生独特的变化，通常表现为矢状位重心前移、骨盆后旋、胸腰椎曲线变平直。
对老年患者或脊柱内固定术后患者，由于脊柱-骨盆活动度降低，其立位和坐位间的变化能力较差。
临床工作中，了解患者坐位时的脊柱-骨盆矢状面序列有助于为术前规划和预后评估提供指导依据提高患者的生活质量。
本文系统性回顾2010至2023年发表坐位成像的相关文献，综述坐位成像在脊柱-骨盆矢状面序列领域的最新进展，旨在阐述不同坐位姿势时的主要差异，并总结各群体立-坐位时的脊柱-骨盆矢状面参数变化。
坐位是现代社会中人们工作、生活的常用体位。
文献报道，办公室工作人群一天的工作时间中超过70%处于静态坐位［1］。
欧洲近20%人口每日坐位超过7.5h ［2］o随着新冠流行，人们的生活方式发生改变，居家隔离和线上办公等显著增加人们的坐位时间，伴随而来的是对骨骼肌肉的影响［3久坐易诱发下腰痛［4］和各种脊柱疾病［5］β对骨科医生来说,了解坐位时脊柱-骨盆矢状面序列很有意义。
21世纪以来，脊柱内固定融合技术飞速发展。
术前对患者脊柱-骨盆矢状面序列精准评估可有效减少术后并发症的发生[6,7],并为患者提供个性化的术前指导。
目前的术前评估技术以立位和卧位影像学成像为主[8,9],尚缺乏系统性总结坐位时脊柱-骨盆矢状面序列的文献。
本文旨在阐述不同坐位姿势时的差异，并总结不同群体在立-坐位时的脊柱-骨盆矢状面序列变化情况。
一、检索方法本文以"sittingradiographs","seatedimaging∖"sagittaΓ'x n spine"为检索词，与布尔运算符(AND,OR)相结合，在PubMed.WebofScience数据库进行检索；同时以“坐位“、“坐姿二“脊柱”为检索词，与布尔运算符(AND,OR)相结合，在中国知网、万方数据库、中华医学期刊全文数据库、维普中文科技期刊全文数据库中进行检索。
脊柱及脊髓影像学ppt课件
-
66 66
腰椎段椎管不狭窄；腰5-骶1椎间盘变性、后突。
-
67
二．椎间盘病变
正常椎间盘：中部为随核，周围为纤维 环，上下是软骨终板（平均厚度为1cm）。
纤维环分两层，外层由胶原纤维组成， 内层由纤维软骨组成。
髓核为脊索的残瘤留物。依据年龄的不 同，髓核的水量随年龄的增长而降低（正常 时水的含量可占髓核总量的75—90％）。
-
64 64
椎管狭窄可分为骨性和非骨性狭 窄两种：
骨性椎管狭窄：多见于先天性发育性狭 窄；也可见于后天性外伤、骨质增生肥大、 手术后等。
非骨性椎管狭窄：指脊膜囊狭窄。常见 于椎间盘突出、黄韧带肥厚、后纵韧带肥厚 ，以及硬膜外除骨性以外的其它病变引起脊 膜囊受压狭窄的统称。
-
65 65
颈椎段椎管狭窄，椎间盘后突。
• 分型：（1）中央型
•
（2）侧后型
•
（3）外侧型
-
73 73
• CT直接征象： • 1、椎间盘后缘向椎管内局限性突出的软
组织影。
• 2、可见钙化。 • 3、脱出的椎间盘可见髓核游离碎片 • CT间接征象： • 1、硬膜囊外脂肪间隙移位、变窄或消失 • 2、硬脊膜囊及神经根受压 • 3、脱出的髓核周围骨质硬化
1、椎体变扁 2、骨皮质不连续 3、椎旁及附件周围软组织肿胀 4、部分爆裂性骨折骨块可突入椎管
-
42 42
腰 椎 压 缩 性 骨 折
-
43
腰 椎 滑 脱
-
44
腰椎骨折
-
45 45
腰 椎 爆 裂 性 骨 折
-
46
脊椎损伤
M R 诊断要点：
1、脊椎骨质信号异常，T1稍低信号；T2稍杂高 信号；STIR(压脂序列)，新近骨损伤为异常高信
全脊柱x线摄影技术
临床应用
脊柱侧弯是指脊柱的一个或数个节段在冠状面上偏离身体中线向侧方弯曲，形成一个带有
弧度的脊柱畸形，通常还伴有脊柱的旋转和矢状面上后突或前突的增加或减少，同时还有 肋骨左右高低不等平、骨盆的旋转倾斜畸形、பைடு நூலகம்旁的韧带和肌肉的异常。
＊ 全脊住X线摄影中注意事项：
➢ 需站立位检查，避免平卧位时由于重力因素改变以及自身体位的改变，所测的角度和站 立位会有部分差别，进而影响准确的病情评估及治疗方案的选择。
➢ 检查时需脱鞋，光脚站在地上或者医生要求的平台上。（因为有的患者鞋里垫着矫正鞋垫，
忘了拿出来。就算没有矫正鞋垫，有的鞋底也已经被磨的变了形，会影响拍摄结果的）
➢ 一般不建议脱掉支具后立刻拍片，因为脱支具后脊柱会逐渐出现一些反弹。建议脱支具 24小时后再进行下一步的拍片。但不同情况会有不同的时间要求，一切以医嘱为准。
➢ 向被检者详细解释检查步骤，被检者保持静止为检查成功的重要因素。 ➢ 由于摄影距离大，曝光量大，应尽量缩小照射野，减少散射线。
临床应用
★ 主要用于脊柱侧弯的患者，可以观察整段脊柱的侧弯的具体情况，同时也可 以通过站立式的脊柱全长片，观察患者的体态改变，受力方向。
全脊柱x线摄影技术
★ 全脊住正位体位设计 ★
患者立于踏板上，面向球管，背靠 床面。
双手扶住把手，双下肢直立，双足 略分开，保持身体静止。
双眼平视前方，头，颈，胸和腹部 的矢状面保持同一水平面，矢状面 和床面垂直。
人体正中线与床面中线重合。

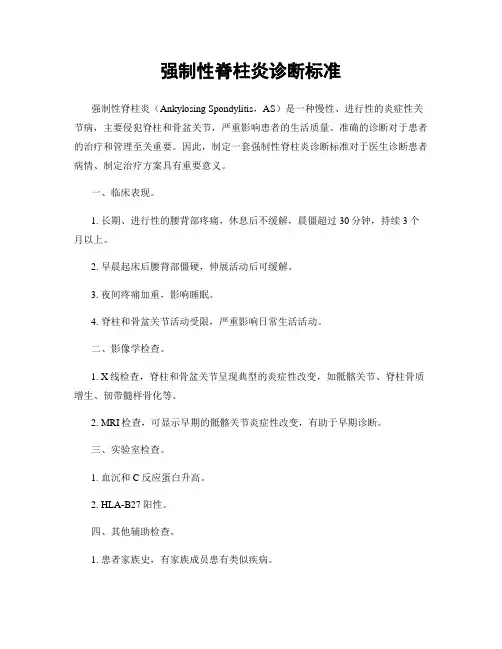

强制性脊柱炎诊断标准
强制性脊柱炎诊断标准强制性脊柱炎（Ankylosing Spondylitis，AS）是一种慢性、进行性的炎症性关节病，主要侵犯脊柱和骨盆关节，严重影响患者的生活质量。
准确的诊断对于患者的治疗和管理至关重要。
因此，制定一套强制性脊柱炎诊断标准对于医生诊断患者病情、制定治疗方案具有重要意义。
一、临床表现。
1. 长期、进行性的腰背部疼痛，休息后不缓解，晨僵超过30分钟，持续3个月以上。
2. 早晨起床后腰背部僵硬，伸展活动后可缓解。
3. 夜间疼痛加重，影响睡眠。
4. 脊柱和骨盆关节活动受限，严重影响日常生活活动。
二、影像学检查。
1. X线检查，脊柱和骨盆关节呈现典型的炎症性改变，如骶髂关节、脊柱骨质增生、韧带髓样骨化等。
2. MRI检查，可显示早期的骶髂关节炎症性改变，有助于早期诊断。
三、实验室检查。
1. 血沉和C反应蛋白升高。
2. HLA-B27阳性。
四、其他辅助检查。
1. 患者家族史，有家族成员患有类似疾病。
2. 关节穿刺液检查，排除其他炎症性关节病。
五、诊断标准。
1. 符合上述临床表现、影像学和实验室检查至少满足其中一项。
2. 排除其他原因导致的腰背部疼痛和僵硬。
六、诊断注意事项。
1. 临床医生应结合患者的临床表现、影像学和实验室检查综合分析，确诊强制性脊柱炎。
2. 对于早期疑似病例，应定期复查，以明确诊断。
总结，强制性脊柱炎诊断标准是一套综合性的诊断指南，对于医生准确诊断患者病情、制定治疗方案具有重要意义。
临床医生应结合患者的临床表现、影像学和实验室检查综合分析，确诊强制性脊柱炎，提高患者的生活质量。
成人脊柱-骨盆矢状面参数及排列规律研究讲解
成人脊柱-骨盆矢状面参数及排列规律研究尹刚辉1、朱玲湘2、陈瑞松1、陆明1、吕志德1、闫慧博1、金大地11、南方医科大学第三附属医院骨科2、南方医科大学生物统计系【摘要】目的：通过测量成人志愿者脊柱-骨盆矢状面参数及相关性研究，探讨成人脊柱-骨盆的矢状面排列规律。
方法：拍摄成人志愿者脊柱全长片，测量脊柱-骨盆矢状面参数值，包括：胸椎后凸角（TK thoracic kyphosis）、胸腰段后凸角（TLK thoracolumbar kyphosis）、腰椎前凸角（LL lumbar lordosis）、骶骨倾斜角（SS sacral slope）、骨盆倾斜角（PT pelvic tilt）、骨盆指数（PI pelvic incidence）、各椎体间终板夹角（Intervertebral endplate angle）、矢状面垂轴（SVA sagittal vertical axis）、脊柱骶骨角（SSA spino-sacral angle）。
统计分析各参数，Pearson correlation coefficient检验各参数间相关性。
结果：总计入选111例，女56例，男55例，年龄37.22±10.77岁，身高164.68±7.72cm，体重60.83±10.83Kg。
LL-48.75±10.03°，TK36.03±7.34°，TLK6.40±7.43°，PT 11.18±6.59°，SS 33.57±7.64°，PI44.75±9.01°，SAV-2.66±22.79mm，SSA 127.32±8.98°。
LL与所有参数均有显著相关性（P＜0.01），其中LL与TK、PI、SS、SSA负相关（r=），与TLK、SAV、PT正相关（r=）。
脊柱影像诊断
第一节 脊柱X线检查及影像解剖
一、脊柱X线检查
一、【检查适应证】
1、外伤。 2、各类骨病。 3、肿瘤和肿瘤样病变。 4、先天性或后天性畸形。 5、感染。
脊柱X线检查
二、【检查优点、缺点】 1、优点：能够清晰显示脊柱椎体骨质、形态
情况，空间分辨率高；快捷、价廉；辐射相对较小。 2、缺点：受制于深浅组织的影响相互重叠和隐
脊柱CT检查
2、脊柱椎间盘CT平扫 【用途】 观察椎间盘横切面椎间盘情况，可以清晰显示椎间
盘突出及膨出情况。以及对脊神经根及硬膜囊受压情况进行评估。
【照片显示】 椎间盘及周围部分软组织照片内，椎间盘位于 照片正中，如图所示：
椎间盘解剖
• 椎间盘由髓核、纤维环和软骨板等三部分 构成，其中髓核为中央部分，纤维环为周 围部分，包绕髓核，软骨板为上、下部分， 直接与椎体骨组织相连
脊柱X线检查
颈椎过屈侧位片
颈椎过伸侧位片
腰椎X线检查
腰椎侧位片
腰椎过伸位片
腰椎过屈侧位片
颈椎X线检查 4、颈椎普通X线斜位片 【用途】颈椎椎间孔形态、大小影像 【椎间孔】内含有神经、血管及相关结缔组织等
脊柱X线检查
椎间孔
颈椎双斜位片
腰椎侧位片
腰椎X线检查
4、腰椎普通X线斜位片
【用途】主要观察腰椎椎弓峡部，关节突关节的斜位影像 比如外伤时，腰椎侧位片椎弓重叠，椎弓峡部容易漏诊，但即 使照腰椎斜位时，根据统计分析，腰椎椎弓峡部骨折还是容易 漏诊，所示临床基本淘汰此方法，在怀疑椎弓骨折时由CT检查 代替。
片。脊柱过伸过屈位是动态摄影的一种，是为了椎间盘变性所致的椎间不稳定性 而进行的一种新型的摄影方法。人体脊椎的正常排列中颈、腰椎呈自然的前弓形， 椎体排列整齐，前后缘在两条前后平行的弧线上，椎间隙等宽。当椎体的稳定性 受到损害（严重外伤禁拍此体位）时（如老年性的椎体不稳、假性滑脱、椎间盘 膨出等），由于常规的腰椎侧位摄影患者自然放松，异常的影像常常不宜表现出 来。我们采用腰椎过伸过曲位动态摄影就可以显示椎体向前或向后滑动，椎间隙 异常变窄或增宽，也可以显示常规摄片无法看到的微滑移等情况，为脊柱外科提 供了可靠的诊断依据。
脊柱侧弯影像学诊断标准
脊柱侧弯影像学诊断标准1. 引言1.1 背景介绍脊柱侧弯是一种常见的脊柱畸形疾病，其主要特征是脊柱在冠状面上呈现侧弯的状态。
这种疾病在青少年中尤为常见，特别是女性患者。
脊柱侧弯不仅会影响患者的外观，还会导致身体不平衡、肌肉劳损、脊柱关节痛等一系列问题。
及早发现和诊断脊柱侧弯对于预防并治疗其后果具有重要意义。
目前，影像学诊断在脊柱侧弯的诊断中起着至关重要的作用。
通过X线片、磁共振成像（MRI）以及计算机断层扫描（CT）等影像学方法，医生可以准确地评估脊柱的结构和变形情况，从而帮助确定脊柱侧弯的严重程度和类型。
深入了解脊柱侧弯的影像学诊断标准和评估方法对于提高诊断准确性、选择合适的治疗方案具有重要意义。
1.2 研究目的研究目的是为了探讨脊柱侧弯影像学诊断标准的制定和应用，为临床医生提供更准确的诊断依据和治疗方案。
通过对脊柱侧弯的定义、常见的影像学表现以及影像学诊断标准的系统整理和分析，可以为临床实践提供更加科学的指导。
我们还将对影像学评估方法进行探讨，以及指出影像学诊断的局限性，为临床医生提供全面的认识和应对策略。
通过本研究的开展，希望能够进一步完善脊柱侧弯的影像学诊断标准，提高诊断的准确性和精准度，为患者的治疗和康复提供更好的支持和指导。
也为未来对脊柱侧弯影像学诊断的研究方向提供参考和借鉴，推动学科的进步和发展。
2. 正文2.1 脊柱侧弯的定义脊柱侧弯是一种常见的脊柱畸形，其特征为脊柱在冠状面（身体正面）呈现侧向曲度。
正常的脊柱在冠状面上应该是直的，但脊柱侧弯则呈现出一种C形或S形的曲度。
脊柱侧弯通常发生在青少年期，女性患病率高于男性。
脊柱侧弯会导致脊柱的旋转和骨盆的不对称，可能引起身体不平衡、肌肉疼痛和呼吸受限等问题。
脊柱侧弯的严重程度可以通过角度来描述，一般来说，超过10度的脊柱侧弯被视为异常。
脊柱侧弯可以分为结构性侧弯和功能性侧弯，结构性侧弯是由脊柱本身的异常引起的，而功能性侧弯则是由其他因素（如肌肉不平衡）引起的暂时性曲度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12
5
骶椎是五节椎体融合，尾椎由三至五节椎体构成
各个椎骨的椎孔，连接形成椎管
寰椎（第一颈椎）的结构 寰椎与枢椎的结构
寰枢关节
表现别
正常T12及L1 椎体可呈轻度 楔样变 需与压缩性骨 折区别
粉碎性骨折
耻骨联合分离不超过2.5cm时，通常不会伴有骨质及韧带的破坏
耻骨联合分离超过2.5cm时，常伴有盆低骨质及韧带的破坏
前环分离伴单侧骶髂关节分离
前环多发骨折、脱位伴单侧髂骨骨折
前环多发骨折伴单侧（双侧骶髂关节脱位）
双侧间距不等宽
CT三围重建，可显示其旋转脱位情况
双棘突症
关节突脱出，闲置
磁共振可清晰显示是否累及韧带、脊髓、附件损伤
查尔斯骨折（安全带骨折），椎体水平撕裂
边缘饱满
多发骨质破坏
可寻及原发灶
骶髂关节
耻骨联合
非常罕见
包括骶椎腰 化和腰椎骶 化
隐性骶椎裂
显性骶椎裂
可合并椎板间漂浮棘突
半圆或欠弧状，女性特有
单侧、双侧均可发生
无移位的
有移位的
纵行骶骨骨折
斜行骶骨骨折
粉碎性骶骨骨折
可分为髂前上棘骨折和髂前下棘骨折
横行骨折
斜行骨折
纵 行 骨 折
前环骨折分离伴双侧骶髂关节分离
前环多发骨折伴单侧骶髂关节分离及背侧骶骨压缩骨折
前环多发骨折、分离伴单侧骶髂关节分离，骨盆脱位
单侧前环骨折伴单侧髂骨骨折，骶髂关节分离
单侧前环分离伴单侧骶椎骨折，骶髂关节分离
前环多发骨折脱位伴单侧骶髂关节、髋关节脱位
一侧髋臼骨折合并同侧骨盆环多发骨折、脱位
一侧髋臼骨折合并对侧骶髂关节分离
双侧髋臼骨折合并骨盆环多发骨折、脱位
好发于胸腰椎， 前缘可见游离性 小骨片，边缘硬 化，需与撕脱性 骨折作鉴别
可见高密度边缘，需与椎弓骨折鉴别
典型的呈Y型或者V型
仅在椎体正中横断面可以看到
正常约4-5mm
寰椎较枢椎 向前移位， 儿童超过 4MM，成人 超过3MM
