CGM-320A支座灌浆料
CGM-320A支座灌浆料
产
品
说
明
书
北京中德新亚建筑技术有限公司
CGM-320A支座灌浆料
支座灌浆料适用于预制简支箱梁盆式橡胶支座重力灌浆、现浇梁盆式橡胶支座重力灌浆、支座垫板与墩台支撑垫石之间的灌浆。
一、产品特点
超高的早期强度；优异的流动性；较长的工作时间；经济性；
自密实、无收缩、无锈蚀，不含金属骨料，施工方便，不含氯化物。
二、性能指标
项目指标
流动度，mm
初始值≥320
30min ≥240
抗压强度，MPa
2h 2h≥20
28d 28d≥50
56d 56d不低于28d试验结果90d 90d不低于56d试验结果
抗折强度，MPa 24h 24h≥10
弹性模量，GPa 28d 28d≥30
泌水率，% 0
28d自由膨胀率，% 0.02～0.1
单位用量，Kg/m³2200
条件》。
三、施工工艺
1、将支座安装于梁底，安装时应使支座的对称中线与梁体底板的对称中线重合，偏差不得大于0.5mm；逐次拧紧支座螺栓，各个螺栓的拧紧程度应基本一致；螺栓紧固完成后，支座与梁体支座板之间不得有间隙。
2、将地脚螺栓安装于支座的地脚螺栓孔中，螺栓伸出螺母长度为0.25倍螺栓直径。
紧固螺母和套筒螺栓，预防套筒螺栓与支座底面结合处漏浆。
3、在支承垫石上标示出纵、横向对称支承中心线。
支承垫石表面凿毛，清除留在地脚螺栓孔中的杂物，用水将支承垫石表面浸湿饱和，但施工时不得有明水。
然后在支承垫石顶面铺一层20～30mm厚的M50干硬性无收缩砂浆并夯实、表面平整，注意砂浆标高应考虑落梁后砂浆的压缩量。
清除留在地脚螺栓孔中的杂物，并在梁就位前30min内，在地脚螺栓孔内灌注M50干硬性无收缩砂浆至支承垫石顶面以下15mm处。
4、支座灌浆料水胶比为16±1%。
应先将水加入搅拌桶内，然后逐渐加入称量好的灌浆料，边投料边用电动搅拌枪进行搅拌，直至粉料全部加完，再继续搅拌2～3分钟，使浆料均匀。
搅拌好的浆料应在25分钟内灌注完毕。
5、落梁时应使支座中心线与垫石顶支座纵、横向对称中心线重合。
落梁后应及时对M50干硬性无收缩砂浆进行养护。
6、待地脚螺栓孔灌浆材料达到规定强度后，紧固地脚螺栓，拆除支座临时连接板，安装支座密封围板。
四、包装贮存
支座灌浆料采用复合牛皮纸袋包装，50kg/袋。
自生产之日起有效贮存期为6个月。
应贮存在阴凉、干燥、通风的库房中，不可曝晒，不可雨淋，冬季应注意防冻。

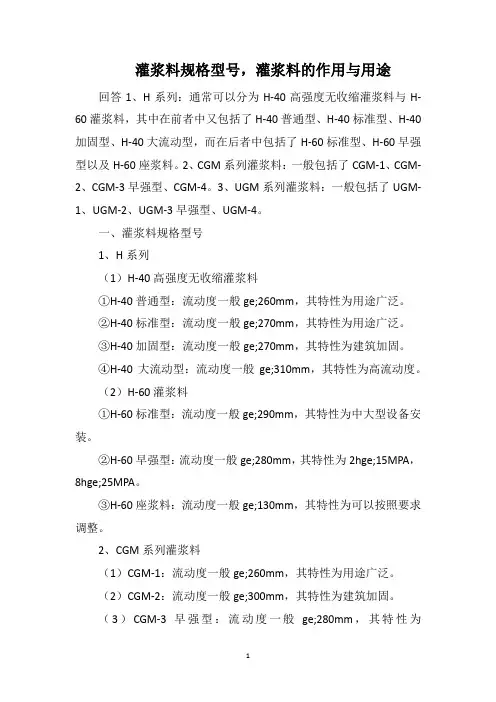

灌浆料规格型号,灌浆料的作用与用途
灌浆料规格型号，灌浆料的作用与用途回答1、H系列：通常可以分为H-40高强度无收缩灌浆料与H-60灌浆料，其中在前者中又包括了H-40普通型、H-40标准型、H-40加固型、H-40大流动型，而在后者中包括了H-60标准型、H-60早强型以及H-60座浆料。
2、CGM系列灌浆料：一般包括了CGM-1、CGM-2、CGM-3早强型、CGM-4。
3、UGM系列灌浆料：一般包括了UGM-1、UGM-2、UGM-3早强型、UGM-4。
一、灌浆料规格型号1、H系列（1）H-40高强度无收缩灌浆料①H-40普通型：流动度一般ge;260mm，其特性为用途广泛。
②H-40标准型：流动度一般ge;270mm，其特性为用途广泛。
③H-40加固型：流动度一般ge;270mm，其特性为建筑加固。
④H-40大流动型：流动度一般ge;310mm，其特性为高流动度。
（2）H-60灌浆料①H-60标准型：流动度一般ge;290mm，其特性为中大型设备安装。
②H-60早强型：流动度一般ge;280mm，其特性为2hge;15MPA，8hge;25MPA。
③H-60座浆料：流动度一般ge;130mm，其特性为可以按照要求调整。
2、CGM系列灌浆料（1）CGM-1：流动度一般ge;260mm，其特性为用途广泛。
（2）CGM-2：流动度一般ge;300mm，其特性为建筑加固。
（3）CGM-3早强型：流动度一般ge;280mm，其特性为2hge;15MPA，8hge;25MPA。
（4）CGM-4：流动度一般ge;320mm，其特性为大型设备安装。
3、UGM系列灌浆料（1）UGM-1：流动度一般ge;260mm，其特性为用途广泛。
（2）UGM-2：流动度一般ge;300mm，其特性为建筑加固。
（3）UGM-3早强型：流动度一般ge;280mm，其特性为2hge;15MPA，8hge;25MPA。
（4）UGM-4：流动度一般ge;320mm，其特性为大型设备安装。
CGM无收缩灌浆料施工工法 (2)
CGM无收缩灌浆料施工工法一、前言CGM无收缩灌浆料施工工法是一种先进、可靠、高效的建筑施工工艺。
该工法主要利用CGM无收缩灌浆料的优异性能，通过灌注施工工艺，将灌浆料填充到施工部位，达到固定、加固和密实的效果。
相比传统施工工法，CGM无收缩灌浆料施工工法具有施工周期短、施工成本低、施工质量高等优势。
下面将详细介绍该工法的特点、适应范围、施工工艺、劳动组织、机具设备、质量控制、安全措施和经济技术分析。
二、工法特点1. CGM无收缩灌浆料的性能优异，密实度高，抗拉强度和抗压强度均高于传统的普通混凝土，抗渗性和耐久性也更好。
2. CGM无收缩灌浆料施工工艺简单，施工周期短，节约劳动力和时间成本，且易于控制。
3. CGM无收缩灌浆料施工适应性广，可应用于不同的建筑部位和工程类型，包括建筑结构加固、地基处理、地下工程、电缆隧道、海洋工程等建筑工程领域。
4. CGM无收缩灌浆料的温度适应范围广，可以施工在低温和高温环境下。
三、适应范围CGM无收缩灌浆料主要适用于以下领域：1. 建筑结构加固，包括基础加固、墙体加固、梁柱加固、楼板加固等。
2. 地基处理，包括浅基础的优化处理、深基础的加固补强等。
3. 地下工程，包括地下室、地道、隧道、地下管道等。
4.电缆隧道，包括光缆隧道、电力隧道、地铁隧道等。
5.海洋工程，包括码头、船坞、海上平台等。
四、工艺原理CGM无收缩灌浆料施工工艺的实现，需要根据具体实际情况，采取相应的技术措施。
主要包括三个方面，如下：1. 基础处理：根据实际需求，对处理的区域进行清理、打磨、洗刷，确保处理表面光洁、无尘、无杂质。
2. 浆料调配：按照预定比例将干底浆、水泥和注浆剂等材料添加到搅拌桶中，充分搅拌成糊状的灌浆料。
3. 施工过程：将灌浆料通过管道灌注到处理区域内，同时进行震动和振捣等措施，使灌浆料充分贴合，消除气泡，另外注意施工速度不宜过快。
五、施工工艺1. 基础处理：清洁、打磨、洗刷基础表面，确保基础表面无尘无杂质。
灌浆料规格型号
灌浆料是以高强度材料作为骨料，以水泥作为结合剂，辅以高流态、微膨胀、防离析等物质配制而成。
它在施工现场加入一定量的水，搅拌均匀后即可使用。
市面上有不同类型的灌浆料，下面为大家简要介绍一下。
一、H系列
1、H-40高强度无收缩灌浆料
2、H-60灌浆料
型号流动度
（mm）抗压强度（MPA）竖向膨胀率
（1d）%
钢筋握裹强度
（MPA）
特性1d 3d 28d
型号流动度
（mm）抗压强度（MPA）竖向膨胀
率
（1d）%
钢筋握裹强
度
（MPA）
特性1d 3d 28d
H-40普通
型
≥260 ≥20 ≥30 ≥55 ≥0.02 ≥4.0 用途广泛
H-40标准
型
≥270 ≥22 ≥40 ≥60 ≥0.02 ≥6.0 用途广泛
H-40加固
型
≥270 ≥22 ≥40 ≥60 ≥0.02 ≥6.0 建筑加固
H-40大流
动型
≥310 ≥25 ≥40 ≥70 ≥0.02 ≥8.0 高流动度
一、CGM系列灌浆料
二、UGM系列灌浆料
南京叶红特种建筑有限公司，是一家集科研、生产、销售与技术咨询为一体的特种建材企业。
主营产品：高强无收缩灌浆料、支座灌浆料、水下速凝抗分散注浆料、压浆料等产品。
荣特牌高强无收缩灌浆料系南京叶红特种建筑材料有限公司以水泥作为胶结材料，配以进口外加剂和纯天然骨料等配置而成。
现场施工需按质保书要求加水搅拌后即可使用，具有高强度、无收缩、大流动等特性的专用灌浆材料。
公司向客户提供高品质的产品和服务，欢迎前往咨询选购！。
CGM灌浆料使用说明
CGM高强无收缩灌浆料CGM高强无收缩灌浆料是一种水泥基自流型微膨胀干粉砂浆，具有早强、高强、自流动和微膨胀等特性，适用于设备基础的二次灌浆、混凝土结构的加固改造、钢筋和地脚螺栓的锚固等工程。
产品特点1.早强、高强：1-3天抗压强度可达30-50Mpa以上，灌浆后24小时即可紧固螺栓、开机试车。
28天强度最高可达60Mpa以上。
2.具有高自流性：现场加水搅拌即可使用，不需振捣便可填充全部间隙。
3.微膨胀性：灌浆后无收缩，保证设备、螺栓与基础之间紧密接触。
4.冬季施工性：最低允许在-10℃气温下进行室外施工。
5.耐久性：本品属无机胶结材料，使用寿命大于基础混凝土使用寿命，经200万次疲劳试验，50次冻融循环实验，强度无明显变化。
6、抗油渗、耐高温冲击：在机油中浸泡30天后强度比浸油前提高10%以上，栽筋后允许对钢筋进行火焰切割和焊接作业。
各种试模尺寸间强度换算关系一、基础处理基础表面应进行凿毛处理。
清洁基础表面，不得有碎石、浮浆、浮灰、油污和脱模剂等杂物，灌浆前24小时，基础表面应充分湿润，灌浆前1小时，清除积水。
二、支模1、按灌浆施工图支设模板。
模板与基础、模板与模板间的接缝处用水泥浆、胶带等封缝，达到整体模板不漏水的程度。
2、模板与设备底坐四周的水平距离应控制在100mm左右，以利于灌浆施工。
3、模板顶部标高应高出设备底坐上表面50mm。
4、灌浆中如出现跑浆现象，应及时处理。
三、灌浆料配制1、一般地，按通用加固型13-14%的标准加水搅拌，豆石加固型按9-10%，超细型加水13-14%的标准加水搅拌。
2、高强无收缩灌浆料的拌和可以采用机械或人工搅拌。
建议采用强制式搅拌机机械搅拌，可保证搅拌充分均匀，搅拌时间3-5分钟。
人工搅拌时间在5分钟以内完成。
搅拌完的灌浆料，随停放时间表增长，其流动性降低，应在40分钟内用完。
严禁在高强无收缩灌浆料中掺入任何外加剂。
四、灌浆施工方法1、较长设备或轨道基础，应采用分段施工。
CGM强无收缩灌浆料施工方法
CGM强无收缩灌浆料施工方法
1.准备工作：首先，需要对待施工的结构进行检查和评估，确保结构的完整性和稳定性。
然后，清理和修补结构上的裂缝、破损和松动部位，确保表面光洁、无尘、无油等。
2.灌浆料配制：按照CGM强无收缩灌浆料的配比要求，将灌浆料的粉末和液体按照一定比例混合，搅拌均匀成糊状。
3.预备设备：准备好施工所需的设备和工具，如灌浆泵、搅拌机、灌浆管等。
确保设备的干净和使用状态良好。
4.灌浆施工：使用灌浆泵将预制好的CGM强无收缩灌浆料从一侧或多侧注入待灌浆的结构孔洞或裂缝中，确保灌浆料充盈整个空间且无气泡。
灌浆过程中，应根据需要控制流量和压力，以确保灌浆料的充实度和均匀性。
5.养护：灌浆完成后，对施工部位进行养护。
通常在施工后，对灌浆料进行湿润养护，以防止过快的脱水和收缩。
根据CGM强无收缩灌浆料的要求，养护时间一般为24小时以上，具体时间根据气温和湿度等条件而定。
总之，在进行CGM强无收缩灌浆料的施工时，需要充分了解材料的特性和施工要求。
合理的施工方法和严格的质量控制是确保施工质量和效果的关键。
此外，施工过程中还需要注意安全和卫生，以确保施工人员和环境的安全。

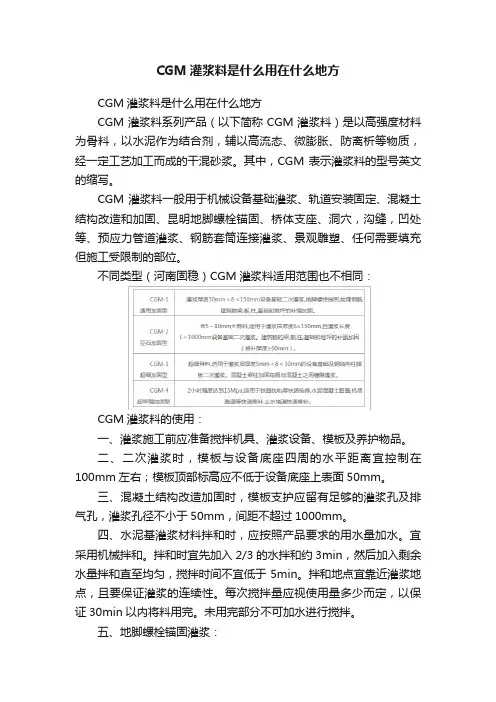

CGM灌浆料是什么用在什么地方
CGM灌浆料是什么用在什么地方CGM灌浆料是什么用在什么地方CGM灌浆料系列产品（以下简称CGM灌浆料）是以高强度材料为骨料，以水泥作为结合剂，辅以高流态、微膨胀、防离析等物质，经一定工艺加工而成的干混砂浆。
其中，CGM表示灌浆料的型号英文的缩写。
CGM灌浆料一般用于机械设备基础灌浆、轨道安装固定、混凝土结构改造和加固、昆明地脚螺栓锚固、桥体支座、洞穴，沟缝，凹处等、预应力管道灌浆、钢筋套筒连接灌浆、景观雕塑、任何需要填充但施工受限制的部位。
不同类型（河南固稳）CGM灌浆料适用范围也不相同：CGM灌浆料的使用：一、灌浆施工前应准备搅拌机具、灌浆设备、模板及养护物品。
二、二次灌浆时，模板与设备底座四周的水平距离宜控制在100mm左右；模板顶部标高应不低于设备底座上表面50mm。
三、混凝土结构改造加固时，模板支护应留有足够的灌浆孔及排气孔，灌浆孔径不小于50mm，间距不超过1000mm。
四、水泥基灌浆材料拌和时，应按照产品要求的用水量加水。
宜采用机械拌和。
拌和时宜先加入2/3的水拌和约3min，然后加入剩余水量拌和直至均匀，搅拌时间不宜低于5min。
拌和地点宜靠近灌浆地点，且要保证灌浆的连续性。
每次搅拌量应视使用量多少而定，以保证30min以内将料用完。
未用完部分不可加水进行搅拌。
五、地脚螺栓锚固灌浆：⑴地脚螺栓成孔时，螺栓孔壁粗糙，应将孔内清理干净，不得有浮灰、油污等杂质，灌浆前用水浸泡8～12h，清除孔内积炎。
⑵灌浆前应清除地脚螺栓表面的油污和铁锈。
⑶将拌和好的水泥基灌浆材料灌入螺栓孔内时，可根据需要调整螺栓的位置。
灌浆过程中严禁振捣，可适当插捣，灌浆结束后不得再次调整螺栓。
CGM灌浆料包装储存：1、灌浆料为塑料编织袋，包装规格为50公斤/袋。
2、灌浆料未开封，宜在干燥、阴凉、通风包装处存放。
在正常储存和运输条件下，保质期为12 个月。
cgm高强无收缩灌浆料规格
cgm高强无收缩灌浆料规格
CGM高强无收缩灌浆料是一种高性能的建筑材料，它具有优异的物理性能和化学性能，可以用于各种建筑工程中的灌浆、修补和加固等工作。
该灌浆料的规格包括以下几个方面：
1. 外观：CGM高强无收缩灌浆料的外观为灰白色粉末状，无明显颗粒和杂质。
2. 抗压强度：该灌浆料的抗压强度为50MPa以上，可以满足各种建筑工程的要求。
3. 收缩率：CGM高强无收缩灌浆料的收缩率小于0.1%，可以有效避免灌浆后出现裂缝和变形等问题。
4. 流动性：该灌浆料的流动性好，可以在狭窄的空间中灌浆，填充空隙和裂缝。
5. 施工性能：CGM高强无收缩灌浆料的施工性能好，可以手工或机械灌浆，快速固化，节省施工时间。
6. 包装规格：该灌浆料的包装规格为25kg/袋或50kg/袋，方便运输
和储存。
总的来说，CGM高强无收缩灌浆料是一种高性能的建筑材料，具有优异的物理性能和化学性能，可以广泛应用于各种建筑工程中的灌浆、修补和加固等工作。
其规格包括外观、抗压强度、收缩率、流动性、施工性能和包装规格等方面，可以根据具体的工程要求进行选择和使用。
cgm-2灌浆料参数
cgm-2灌浆料参数
CGM-2灌浆料的参数如下：
1. 规格：50kg/袋。
2. 抗压强度：60MPa。
3. 适用范围：建筑物梁、板、柱、基础和地坪的补强加固。
4. 防冻系数：-10。
5. 可售地：全国。
6. 水灰比：12%\~14%。
7. 用途：风力发电、大型设备安装、混凝土结构加固补强。
8. 材质：水泥基灌浆料。
9. 实测28天强度：61.59Mpa。
10. 实测初始流动度：303.2mm。
11. 执行标准：GB/T50448-2015。
12. 截锥初始：302。
13. 抗压强度1天：20MPa。
14. 抗压强度3天：40MPa。
15. 用量：1立方2.3吨。
此外，该产品在以下方面也有不错的表现：高强、早强（1\~3天抗压强度可达30\~50Mpa 以上），自流性高（可填充全部空隙，满足设备二次灌浆的要求），安定性4，烧失量5mm，颜色灰色水泥等。
以上参数仅供参考，建议查阅生产厂家或厂家官网以获取准确信息。
CGM高强无收缩灌浆料的施工方法
CGM高强无收缩灌浆料的施工方法CGM高强无收缩灌浆料是以高强度材料作为骨料，以水泥作为结合剂，辅以高流态、微膨胀、防离析等物质配制而成，在施工现场加入一定的水，搅拌均匀后即可使用。
本人在抚顺石化公司石油二厂150万吨/年重油催化装置主风机二次灌浆中使用过，认为效果很好，鉴于建筑施工企业在选择材料时往往受到设计约束，仍会有很多人未曾接触、使用过，因此想通过此文介绍给出大家。
1.CGM高强无收缩灌浆料的主要特点有1）早强、高强：一天强度最高可达50Mpa以上，设备安装后一天即可运行生产，会大大提前工期，使之发挥经济效益。
2）自流态:现场只需加水搅拌后,直接灌入设备基础预留螺栓孔内、需较大面积灌浆设备下，不需振捣便可填充设备基础的全部空间，只要有高低差，有缝隙就会产生自然流动。
3）微膨胀：为保证设备与基础紧密接触，特加入微膨胀材料，使之无收缩。
4）抗油渗：在机油中浸泡30天后其强度比浸油前提高10%以上。
5）耐久性：200万次疲劳试验，50次冻融循环试验强度无明显变化。
6）施工方便：CGM灌浆料施工一般不需添置贵重设备，无高级技术工作，只要普通工人经过简单培训、技术交底即可施工。
2. CGM高强无收缩灌浆料分三种施工方法。
1）自重法是在CGM高强无收缩灌浆料施工中利用该材料流动性好的特点，在灌浆范围内自由流动，满足灌浆要求的方法。
是最常用的方法。
2）高位漏斗法是在CGM高强无收缩灌浆料施工中，仅靠CGM高强无收缩料的流动性不能满足要求时，利用提高灌浆的位能差，满足灌浆要求的方法。
3）压力灌浆法是在CGM高强无收缩灌浆料施工中采用灌浆增压设备满足灌浆要求的方法。
一般情况下采用自重法、高位漏斗法均能满足施工要求。
3. CGM高强无收缩灌浆料在施工中，应符合现行《混凝土结构工程施工质量验收规范》（GB50204--2002）；《混凝土结构设计规范》（GB50010--2002）中有关的规定。
CGM高强无收缩灌浆料的适用温度为－100℃～600 ℃。
cgm灌浆料 执行标准
cgm灌浆料执行标准根据给定的文档标题《cgm灌浆料执行标准》，以下是一篇满足要求的文档内容：本文档旨在制定和规范cgm灌浆料的执行标准，确保该产品在生产、质量控制和应用过程中的一致性和可靠性。
具体标准如下：1. 产品名称：cgm灌浆料cgm灌浆料是一种用于建筑工程中固化和加固土壤的材料，其主要成分包括水泥、砂和特定的添加剂。
该灌浆料具有良好的流动性、可塑性和抗压强度，可广泛应用于地基处理、隧道工程和地下工程等领域。
2. 材料规格：- 水泥：采用普通硅酸盐水泥（P.O 42.5级）作为主要胶凝材料，符合国家相关标准。
- 砂：使用具备一定粒度范围和颗粒形状的天然或人造砂，需经过筛分和清洗处理，以确保杂质含量符合要求。
- 添加剂：根据不同的工程要求，可以适当添加缓凝剂、流动剂等，但其用量和性能必须符合规定。
3. 灌浆料配制：- 按照一定比例将水泥、砂和适量的水混合搅拌，确保各组分充分混合均匀，得到适宜的灌浆材料。
- 配制过程中，应准确控制水泥与砂的比例和水的用量，避免过多或过少，以防材料性能受到不良影响。
4. 灌浆料性能测试：- 流动性测试：采用准确的流度试验方法，测定灌浆料的流动性和可塑性。
- 抗压强度测试：按照规定的养护条件，进行抗压强度试验，检测灌浆料在一定时间内的强度发展情况。
5. 应用要求：- 清洁基础：在灌浆前，需要确保施工基础表面干燥、无油污和脱屑等杂质。
- 浇注方式：采用喷射、压浆等方式，确保灌浆料能够充分填充所需处理区域。
- 养护措施：灌浆完成后，应根据材料特性和工程要求进行适当的养护措施，以确保灌浆料的最终强度和稳定性。
以上就是对cgm灌浆料执行标准的详细规定。
通过遵循这些标准，可以确保cgm灌浆料在各类工程中发挥出最佳效果，提高工程质量和安全性。
为了保持标准的一致性，我们建议对灌浆料的生产和使用过程进行严格的质量控制，同时持续关注行业最新的科技发展和规范更新，不断改进和优化产品性能和应用技术。
