风电变流器简介
变流器介绍1
1.
2. 3.
器件的作用 网侧模块用于将输入的三相交流电整流为变流器直 流母线所需的直流电，或将转子侧模块输出的能量 回馈电网，在电网波动的情况下维持直流母线电压 的稳定，还有调节网侧的有功和无功。在软起主接 触器闭合的时候在网侧开始调制，调制的目的是使 主接触前后的波形保持一致避免产生一个很大的冲 击电流。 CLL 滤波器接在电网和网侧模块之间，用于吸收高 频分量，防止变流器的开关噪声污染电网。 转子侧模块连接在发电机转子上，通过调节转子励 磁电流实现系统的变速恒频发电以及发电机有功、 无功的调节。
低压穿越：低电压穿越能力是当电力系统中风电装机容量 比例较大时，电力系统故障导致电压跌落后，风电场切除 会严重影响系统运行的稳定性，这就要求风电机组具有低 电压穿越能力，保证系统发生故障后风电机组不间断并网 运行。 风电机组应该具有低电压穿越能力： a）风电场必须具有在电压跌至20%额定电压时能够维持并 网运行625ms的低电压穿越能力； b）风电场电压在发生跌落后3s内能够恢复到额定电压的 90%时，风电场必须保持并网运行； c）风电场电压不低于额定电压的90%时，风电场必须不间 断并网运行。
通信参数设臵 在确认光纤连接正确的情况下，在菜单栏中点击“配 臵”→“通讯设臵”或工具栏上的 图标在通讯端口处选 择 USB 转光纤模块的 COM 点击“测试连接”按钮，若测 试成功后，会弹出所示界面，点击“确定”按钮。
用户切换 在建立通讯连接以后， 用户需要切换权限到“高级用户” 权限， 在 菜单栏选择“管理”→“切换用户”，弹 出如图输入用户密码，单击“确定”按钮以后，软件将开 放所有“高级用户”的权限。
在发电机转子侧装有crowbar电路，为转子侧电路提供旁
风电变流器——精选推荐
风电变流器摘要：随着智能电网概念的普及，各国开始注重新能源的利用。
风能，作为一种清洁的可再生能源，已开始得到大量利用。
但是风能的不稳定性，非连续性也是风能利用的一大难题，风力发电要更好地将风电接网利用，必须在风机上有技术性的突破，变流器是风力发电的一大重要技术，随着风电规模的不断扩大，风电变流器也随之不断推陈出新。
本文以双馈型和直驱型变流器为例浅析了风电变流器的技术问题。
关键词：智能电网风力发电双馈型变流器直流型变流器1.智能电网随着全球资源的逐渐稀缺、环境压力的不断增大、电力市场化进程的不断深入以及用户对电能可靠性和质量要求的不断提升,电力行业正面临着前所未有的挑战和机遇,建设更加安全、可靠、环保、经济的电力系统已经成为全球电力行业的共同目标。
在主张低碳经济与可再生能源的浪潮中，风能、太阳能、生物能等将是今后能源来源的重要途径，欧美许多发达国家的电网企业正积极推进技术革新和管理转变,普遍将智能电网作为未来电网的发展目标之一。
美国智能电网关注网络基础架构的升级更新，同时最大限度的利用信息技术，实现机器智能对人工的替代。
欧洲智能电网关注可再生能源的分布式能源的发展，并带动整个行业发展模式的转变。
中国智能电网关注对电力生产和管理信息的数字化获取和整合，促进系统安全可靠性、企业效益和服务水平的持续提高。
值得注意的是我国电网公司在积极开展“数字化电网、信息化企业”建设的同时,也在密切关注全球电力行业发展的这一新动向。
智能电网，是以实现地球可持续发展为总目标，维护能源的优化利用和降低碳排放量，从而达到生态平衡和环境稳定。
2.风能及风力发电在自然界中，风是一种可再生、无污染而且储量巨大的能源。
随着全球气候变暖和能源危机，各国都在加紧对风力的开发和利用，尽量减少二氧化碳等温室气体的排放，保护我们赖以生存的地球。
在自然界的能源中，风能是极其丰富的。
据粗略估计，近期可以利用的风能总功率约为106～107兆瓦，这个数值比全世界可以利用的水力资源大10倍。
风电变流器简介
风电变流器简介风能作为一种清洁得可再生能源,越来越受到世界各国得重视,我国风能资源丰富,近几年来国家政策也大力扶持风电产业。
我公司自06年成功研制第一台风电变流器以来,不断寻求技术革新严把质量关,目前已实现规模化得生产。
本文将针对市场上主流得双馈型风电变流器进行简介。
QHVERT-DFIG型风电变流器系统功能变流器通过对双馈异步风力发电机得转子进行励磁,使得双馈发电机得定子侧输出电压得幅值、频率与相位与电网相同,并且可根据需要进行有功与无功得独立解耦控制。
变流器控制双馈异步风力发电机实现软并网,减小并网冲击电流对电机与电网造成得不利影响。
变流器提供多种通信接口,如Profibus, CANopen等(可根据用户要求扩展),用户可通过这些接口方便得实现变流器与系统控制器及风场远程监控系统得集成控制。
变流器配电系统提供雷击、过流、过压、过温等保护功能。
变流器提供实时监控功能,用户可以实时监控风机变流器运行状态。
变流器可根据海拔进行特殊设计,可以按客户定制实现低温、高温、防尘、防盐雾等运行要求。
QHVERT-DFIG型风电变流器基本原理变流器采用三相电压型交-直-交双向变流器技术,核心控制采用具有快速浮点运算能力得“双DSP得全数字化控制器”;在发电机得转子侧变流器实现定子磁场定向矢量控制策略,电网侧变流器实现电网电压定向矢量控制策略;系统具有输入输出功率因数可调、自动软并网与最大功率点跟踪控制功能。
功率模块采用高开关频率得IGBT功率器件,保证良好得输出波形。
这种整流逆变装置具有结构简单、谐波含量少等优点,可以明显地改善双馈异步发电机得运行状态与输出电能质量。
这种电压型交-直-交变流器得双馈异步发电机励磁控制系统,实现了基于风机最大功率点跟踪得发电机有功与无功得解耦控制,就是目前双馈异步风力发电机组得一个代表方向。
变流器工作原理框图如下所示:QHVERT-DFIG型风电变流器系统构成变流器由主电路系统、配电系统以及控制系统构成。

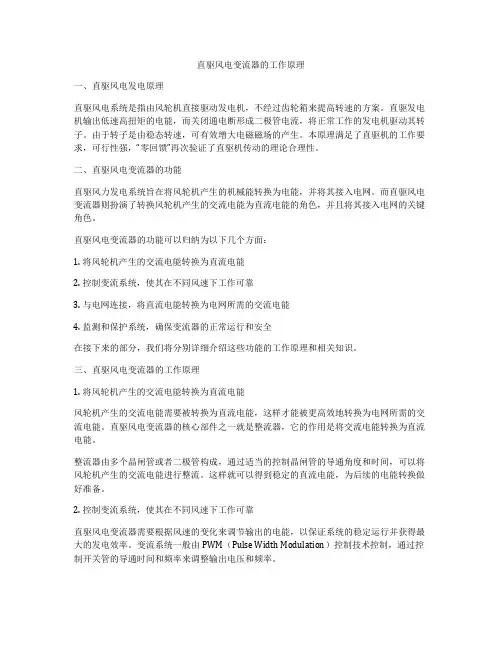

直驱风电变流器的工作原理
直驱风电变流器的工作原理一、直驱风电发电原理直驱风电系统是指由风轮机直接驱动发电机，不经过齿轮箱来提高转速的方案。
直驱发电机输出低速高扭矩的电能，而关闭通电断形成二极管电流，将正常工作的发电机驱动其转子。
由于转子是由稳态转速，可有效增大电磁磁场的产生。
本原理满足了直驱机的工作要求，可行性强，“零回馈”再次验证了直驱机传动的理论合理性。
二、直驱风电变流器的功能直驱风力发电系统旨在将风轮机产生的机械能转换为电能，并将其接入电网。
而直驱风电变流器则扮演了转换风轮机产生的交流电能为直流电能的角色，并且将其接入电网的关键角色。
直驱风电变流器的功能可以归纳为以下几个方面：1. 将风轮机产生的交流电能转换为直流电能2. 控制变流系统，使其在不同风速下工作可靠3. 与电网连接，将直流电能转换为电网所需的交流电能4. 监测和保护系统，确保变流器的正常运行和安全在接下来的部分，我们将分别详细介绍这些功能的工作原理和相关知识。
三、直驱风电变流器的工作原理1. 将风轮机产生的交流电能转换为直流电能风轮机产生的交流电能需要被转换为直流电能，这样才能被更高效地转换为电网所需的交流电能。
直驱风电变流器的核心部件之一就是整流器，它的作用是将交流电能转换为直流电能。
整流器由多个晶闸管或者二极管构成，通过适当的控制晶闸管的导通角度和时间，可以将风轮机产生的交流电能进行整流。
这样就可以得到稳定的直流电能，为后续的电能转换做好准备。
2. 控制变流系统，使其在不同风速下工作可靠直驱风电变流器需要根据风速的变化来调节输出的电能，以保证系统的稳定运行并获得最大的发电效率。
变流系统一般由PWM（Pulse Width Modulation）控制技术控制，通过控制开关管的导通时间和频率来调整输出电压和频率。
当风速较小时，需要较低的电压和频率来保证系统的正常运行；而当风速较大时，则需要较高的电压和频率来提高发电效率。
变流系统通过PWM技术可以精确控制输出电能，使其能够适应不同风速下的工作需求。

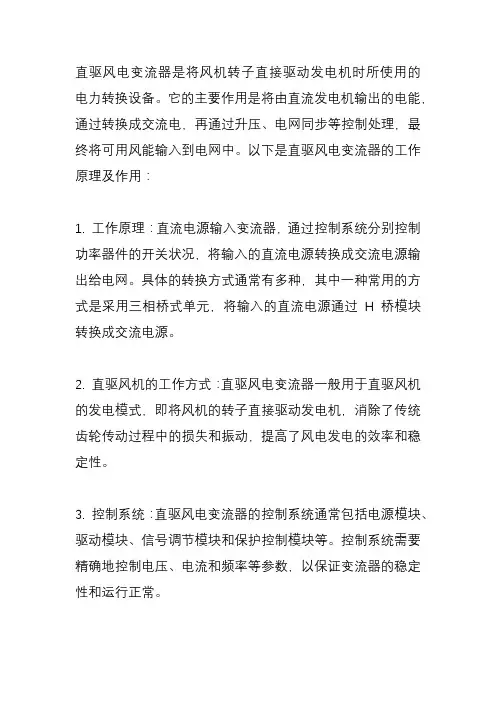

直驱风电变流器的工作原理及作用
直驱风电变流器是将风机转子直接驱动发电机时所使用的电力转换设备。
它的主要作用是将由直流发电机输出的电能，通过转换成交流电，再通过升压、电网同步等控制处理，最终将可用风能输入到电网中。
以下是直驱风电变流器的工作原理及作用：
1. 工作原理：直流电源输入变流器，通过控制系统分别控制功率器件的开关状况，将输入的直流电源转换成交流电源输出给电网。
具体的转换方式通常有多种，其中一种常用的方式是采用三相桥式单元，将输入的直流电源通过H 桥模块转换成交流电源。
2. 直驱风机的工作方式：直驱风电变流器一般用于直驱风机的发电模式，即将风机的转子直接驱动发电机，消除了传统齿轮传动过程中的损失和振动，提高了风电发电的效率和稳定性。
3. 控制系统：直驱风电变流器的控制系统通常包括电源模块、驱动模块、信号调节模块和保护控制模块等。
控制系统需要精确地控制电压、电流和频率等参数，以保证变流器的稳定性和运行正常。
4. 作用：直驱风电变流器的作用是将风机出力的直流电转换成交流电，并连接到电网。
其中，升压、电网同步及逆变等控制处理是直驱风电变流器的核心所在。
具体地，升压处理将输出交流电压提高到适合电网连接的电压，电网同步处理保证输出电力与电网相同相位，逆变处理则是将输出交流电变成电网要求的正弦波形式。
需要注意的是，直驱风电变流器的设计和工作原理与其他类型的风电变流器有所区别。
在实际应用中，需要根据具体的风机特性和电网情况，选择合适的变流器类型及具体参数进行设计和调试，以保证其正常运行和高效输出适合电网的电能。
风电变流器
技术特征
风电变流器可以优化风力发电系统的运行，实现宽风速范围内的变速恒频发电，改善风机效率和传输链的工 作状况，减少发电机损耗，提高运行效率，提升风能利用率。
风电变流器具有以下一些特点： 优异的控制性能 完备的保护功能 良好的电适应能力 具备高可靠性，适应高低温、高海拔等恶劣地区运行 模块化设计，组合式结构，安装维护便捷
基本原理
变流器采用三相电压型交-直-交双向变流器技术，核心控制采用具有快速浮点运算能力的“双DSP的全数字 化控制器”；在发电机的转子侧变流器实现定子磁场定向矢量控制策略，电侧变流器实现电电压定向矢量控制策 略；系统具有输入输出功率因数可调、自动软并和最大功率点跟踪控制功能。功率模块采用高开关频率的IGBT功 率器件，保证良好的输出波形。这种整流逆变装置具有结构简单、谐波含量少等优点，可以明显地改善双馈异步 发电机的运行状态和输出电能质量。这种电压型交-直-交变流器的双馈异步发电机励磁控制系统，实现了基于风 机最大功率点跟踪的发电机有功和无功的解耦控制，是双馈异步风力发电机组的一个代表方向。
我国风电装机容量的快速增长为我国风电变流器产业的发展提供了强大动力。2009年，我国风电变流器的市 场容量为60亿元。其中，直驱风机对于全功率变频器的需求为2202MW，市场容量为14亿元;双馈装机新增容量对 双馈变流器的市场需求为MW，市场容量为46亿元。2010年，直驱风机对于全功率变流器的需求量在3230MW左右， 市场容量约为19亿元;双馈风机对于双馈变流器的需求量在9770MW左右，市场容量约为35亿元。2010年，我国风 电变流器市场总容量约为55亿元。
风电变流器
励磁装置
01 发展
03 基本原理 05 技术特征
目录
02 功能 04 系统构成
风力发电机变流器工作原理
风力发电机变流器工作原理
风力发电机变流器的工作原理基于电力电子技术，其核心部件是绝缘栅双极型晶体管（IGBT）。
风力发电机产生的电能是交流电，其频率和电压都不稳定，无法直接输送到电网中。
因此，需要将其转换为直流电，再通过逆变器将其转换为稳定的交流电，才能输送到电网中。
这就是风电变流器的主要工作原理。
风电变流器的工作流程如下：首先，风力发电机产生的交流电经过变压器降压，然后通过整流桥将其转换为直流电。
接着，直流电经过滤波电容器进行滤波，去除掉直流电中的脉动成分，使其变得更加稳定。
然后，直流电经过逆变器，通过PWM（脉宽调制）技术将其转换为稳定的交流电，并将其输送到电网中。
以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。
风电变流器工作原理
风电变流器工作原理
1风电变流器概述
风电变流器是将风力发电机产生的交流电信号转换为具有稳定电压、频率和波形的直流电信号输出，在实际风力发电系统中扮演着非常关键的角色。
2风电变流器的组成和工作原理
风电变流器通常由整流器、滤波器和逆变器三部分组成。
整流器将风力发电机产生的交流电转换为直流电，同时进行恒流限制，滤波器主要用来过滤掉直流电中的高谐波和噪声信号，以避免对电网的干扰。
逆变器将经过整流和滤波的直流电信号再次转换为交流电信号，使其具有符合电网要求的电压、频率和波形。
风电变流器的工作原理是：在风力发电机工作的过程中，交流电信号首先经过整流器，被转换为直流电。
经过滤波器过滤后的直流电信号进入逆变器，再次被转化为符合电网标准的交流电信号，最后被输送到电网中。
3风能发电的特点和应用
风能发电是一种非常环保、可持续的能源形式，具有资源分布广泛、环境污染少、成本低廉等优势。
在全球范围内，越来越多的国家开始大力发展风能发电产业，以应对不断增长的能源需求和环境保护的需求。
风能发电在实际应用中需要与电网进行协同，将产生的电能输送到电网中。
因此，风电变流器在风能发电领域中占据着非常关键的地位，其稳定、高效的转换能力，为风能发电的实现提供了可靠保障。
4风电变流器的发展趋势
随着科技的不断发展和创新，风电变流器的技术也在不断进步。
当前，风电变流器的主要发展趋势包括提高转换效率、减少噪声和谐波、增加可靠性和智能化等方面。
未来，风能发电将成为能源领域的一个重要组成部分，而风电变流器作为其核心装置，也将继续发挥其不可替代的作用，为全球能源领域发展做出贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风电变流器简介
快速浮点运算能力的“双DSP的全数字化控制器”；在发电机的转子压定向矢量控制策略；系统具有输入输出功率因数可调、自动软并网变流器采用三相电压型交-直-交双向变流器技术，核心控制采用具有防尘、防盐雾等运行要求。
变流器可根据海拔进行特殊设计，可以按客户定制实现低温、高温、和最大功率点跟踪控制功能。
功率模块采用高开关频率的IGBT功率QHVERT-DFIG型风电变流器基本原理
器件，保证良好的输出波形。
这种整流逆变装置具有结构简单、谐波制，是目前双馈异步风力发电机组的一个代表方向。
变流器工作原理框图如下所示：
统，实现了基于风机最大功率点跟踪的发电机有功和无功的解耦控能质量。
这种电压型交-直-交变流器的双馈异步发电机励磁控制系含量少等优点，可以明显地改善双馈异步发电机的运行状态和输出电变流器提供实时监控功能，用户可以实时监控风机变流器运行状态。
侧变流器实现定子磁场定向矢量控制策略，电网侧变流器实现电网电本文将针对市场上主流的双馈型风电变流器进行简介。
型风电变流器系统功能
变流器通过对双馈异步风力发电机的转子进行励磁，使得双馈发电机关，目前已实现规模化的生产。
06年成功研制第一台风电变流器以来，不断寻求技术革新严把质量风能作为一种清洁的可再生能源，越来越受到世界各国的重视，我国变流器配电系统提供雷击、过流、过压、过温等保护功能。
的定子侧输出电压的幅值、频率和相位与电网相同，并且可根据需要风能资源丰富，近几年来国家政策也大力扶持风电产业。
我公司自求扩展），用户可通过这些接口方便的实现变流器与系统控制器及风进行有功和无功的独立解耦控制。
机和电网造成的不利影响。
变流器提供多种通信接口，如Profibus, CANopen等（可根据用户要场远程监控系统的集成控制。
变流器控制双馈异步风力发电机实现软并网，减小并网冲击电流对电转子侧逆变器、直流母线单元、电网侧整流器。
原理图如下：
控制器、监控界面等部件。
变流器主回路系统包含如下几个基本单元：
QHVERT-DFIG型风电变流器系统构成
变流器由主电路系统、配电系统以及控制系统构成。
包括定子并网开关、整流模块、逆变模块、输入/输出滤波器、有源Crowbar电路、功率柜主要由功率模块、有源Crowbar等构成。
功率柜：主要负责转子滑差能量的传递。
并网柜：主要用于变流器与发电机系统和电网连接控制、一些控制信控制柜主要由主控箱、PLC、滤波器、电源模块等组成。
并网柜主要由断路器、接触器、信号采集元件、UPS、加热器、信号变流器控制结构框图如下：
接口部分等构成。
号的采集以及二次回路的配置。
上述各功能分配到控制柜、功率柜、并网柜中：
约了机舱空间，柜中还可提供现场调试的220V电源。
成有并网控制系统，用户无须再配置并网柜，提高了系统集成度，节制指令,控制变流器的运行状态
控制系统由高速数字信号处理器（DSP）、人机操作界面和可编程逻配电系统由并网接触器、主断路器、继电器、变压器等组成，自身集辑控制器（PLC）共同构成。
整个控制系统配备不间断电源（UPS），控制柜：控制柜主要对采集回的各种模拟数字信号进行分析,发出控便于电压跌落时系统具有不间断运行能力。
成功满发，截止目前运行状态稳定。
附：北京清能华福风电技术有限公司简介
目前在赤峰、大安等风场正陆续进行变流器吊装施工。
限公司自主研发的1.5MW风电变流器在国电联合动力技术有限公司北京清能华福风电技术有限公司成立于2006年7月，由“国内高压变求。
2009年12月28日经过2天的现场调试，北京清能华福风电技术有及其现场调试所相关技术人员的支持下，已于哲里根图风场全部并网公司坐落于中关村科技园，依托清华大学电力系统国家重点实验室的厚的资金、科研、市场、服务实力，为国家大力鼓励、扶持的风力发电事业，提供其拥有自主知识产权的核心装备——兆瓦级风力发电机变流器及其电控系统。
一流技术以及利德华福专业化、规模化、现代化的生产厂房，凭借雄以达到满功率发电和连续运行的要求，系统品质达到了风场应用的要资控股，是专门从事开发、制造风电变流器与控制系统产品的高新技术企业。
频器领域最具影响力的企业”——北京利德华福电气技术有限公司投3月至今，在河北建设投资公司和东方汽轮机有限公司的支QHVERT-DFIG型风电变流器具有以下一些特点：
优异的控制性能
完备的保护功能
少发电机损耗，提高运行效率，提升风能利用率。
风速范围内的变速恒频发电，改善风机效率和传输链的工作状况，减
型风电变流器技术特征
型风电变流器可以优化风力发电系统的运行，实现宽良好的电网适应能力
具备高可靠性，适应高低温、高海拔等恶劣地区运行
变流器在河北海兴风电场成功并网发电，通过240小时验收，目前已无故障连续运行8000多小时。
成功经历了夏季高温、冬季降雪后的持下，北京清能华福风电技术有限公司自主研发生产的1.5MW风电QHVERT-DFIG型风电变流器最新动态
模块化设计，组合式结构，安装维护便捷
²丰富的备品备件；专业、快速的技术服务
低温、海边盐雾等运行环境的考验，事实证明了：清能华福变流器可。
