现场压力表安装规范

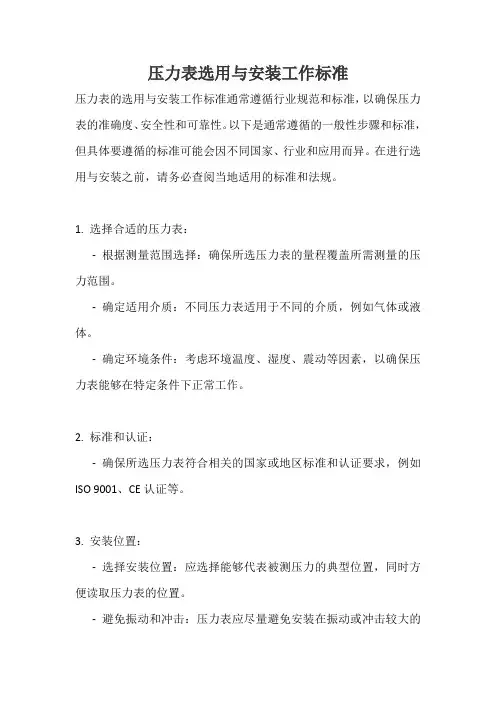

压力表选用与安装工作标准
压力表选用与安装工作标准压力表的选用与安装工作标准通常遵循行业规范和标准，以确保压力表的准确度、安全性和可靠性。
以下是通常遵循的一般性步骤和标准，但具体要遵循的标准可能会因不同国家、行业和应用而异。
在进行选用与安装之前，请务必查阅当地适用的标准和法规。
1. 选择合适的压力表：- 根据测量范围选择：确保所选压力表的量程覆盖所需测量的压力范围。
- 确定适用介质：不同压力表适用于不同的介质，例如气体或液体。
- 确定环境条件：考虑环境温度、湿度、震动等因素，以确保压力表能够在特定条件下正常工作。
2. 标准和认证：- 确保所选压力表符合相关的国家或地区标准和认证要求，例如ISO 9001、CE认证等。
3. 安装位置：- 选择安装位置：应选择能够代表被测压力的典型位置，同时方便读取压力表的位置。
- 避免振动和冲击：压力表应尽量避免安装在振动或冲击较大的位置，以防影响测量准确度和寿命。
4. 安装要求：- 管道清洁：在安装压力表之前，应确保管道内部干净，没有杂质，以免影响测量准确度。
- 密封：使用适当的密封材料，以确保安装位置的密封性，防止泄漏。
- 连接：正确连接压力表和管道，避免过度拧紧，防止损坏。
5. 校准和验证：- 在安装完成后，应进行校准和验证，以确保压力表的准确度，并与其他准确的压力测量设备进行比较。
6. 定期维护：- 建立定期检查和维护计划，确保压力表保持在良好工作状态。
- 更换损坏或过期的压力表，并及时处理出现的问题。
请注意，以上仅为一般性的指导原则，实际操作中应根据具体情况遵循适用的行业标准和安装指南。
对于特殊或高风险应用，建议咨询专业工程师或压力表制造商，以确保选用和安装过程符合最佳实践和法规要求。

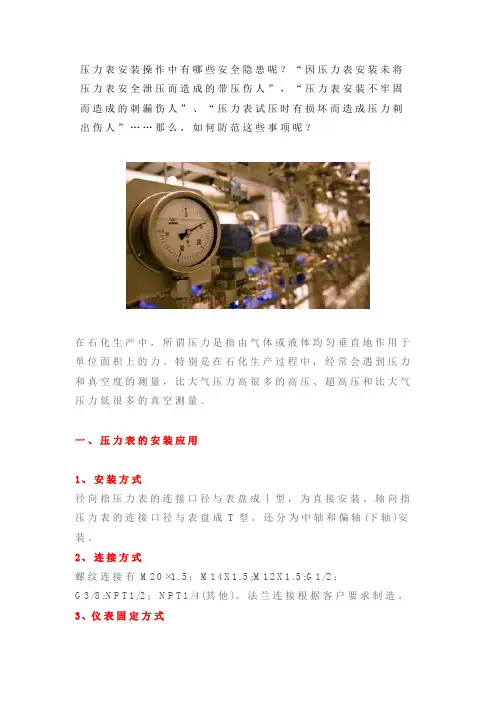

超规范的压力表及附件的选择与安装方法
压力表安装操作中有哪些安全隐患呢？“因压力表安装未将压力表安全泄压而造成的带压伤人”，“压力表安装不牢固而造成的刺漏伤人”、“压力表试压时有损坏而造成压力刺出伤人”……那么，如何防范这些事项呢？在石化生产中，所谓压力是指由气体或液体均匀垂直地作用于单位面积上的力。
特别是在石化生产过程中，经常会遇到压力和真空度的测量，比大气压力高很多的高压、超高压和比大气压力低很多的真空测量。
一、压力表的安装应用1、安装方式径向指压力表的连接口径与表盘成丨型，为直接安装。
轴向指压力表的连接口径与表盘成T型。
还分为中轴和偏轴(下轴)安装。
2、连接方式螺纹连接有M20×1.5；M14X1.5;M12X1.5;G1/2；G3/8;NP T1/2；NP T1/4(其他)。
法兰连接根据客户要求制造。
3、仪表固定方式•直接安装•前带边安装•后带边安装•U型卡子安装4、测量范围的选择测量稳定的压力时，正常操作压力值应在仪表测量范围上限值的1/3---2/3；测量脉动压力(如:泵、压缩机和风机等出口处压力)时，正常操作压力值应在仪表测量范围上限值的1/3~1/2；侧量高、中压力时，正常操作压力值不应超过仪表测量范围上限值的1/2。
5、按照使用环境和测量介质的性质选择在大气腐蚀性较强、粉尘较多和易喷淋液体等环境恶劣的场合，应根据环境条件，选择合适的外壳材料及防护等级。
A、对一般介质的测量压力在-40kP a---+40kP a时，宜选用膜盒压力表。
压力在+40kP a以上时，一般选用弹簧管压力表或波纹管压力计。
B、稀硝酸、醋酸及其它一般腐蚀性介质，应选用耐酸压力表或不锈钢膜片压力表。
C、稀盐酸、盐酸气、重油类及其类似的具有强腐蚀性、含固体颗粒、粘稠液等介质，应选用膜片压力表或隔膜压力表。
其膜片及隔膜的材质，必须根据测量介质的特性选择。
D、结晶、结疤及高粘度等介质，应选用法兰式隔膜压力表。
E、在机械振动较强的场合，应选用耐震压力表或船用压力表。
压力表使用规范(最新版)
压力表使用规范为加强在用压力表的管理，确保压力表完好，规范压力表的使用，制定如下规定，望认真执行;1.压力表的选用1.1选用的压力表，应当与压力容器、管道内的介质相适应。
1.2设计压力小于1.6MPa压力容器、管道使用的压力表精度（注1）不得低于2.5级；设计压力大于或者等于1.6MPa压力容器、管道使用的压力表精度不得低于 1.6级。
1.3工艺用压力表（注2）表盘刻度极限值应为最大允许工作压力（注3）的 1.5-3.0倍，最好取2倍左右。
在满足工艺要求的条件下优先选用外壳公称直径100mm的压力表（很重要）。
---压力表选型依据1.4压力表在测量稳定负荷时不得超过量程的2/3，测量波动压力时，不应超过量程的1/2，至于最低压力，在以上两种情况下，均不应低于量程的1/3。
---压力表选型依据2.压力表的校验2.1压力表安装前应进行校验，然后每隔半年校验一次。
2.2需要强检的压力表由设备科负责外出校验，校验后的压力表应将检验标志贴在表盘上，并注明下次校验日期或有效期。
2.3非强检的压力表可根据检定的压力表进行自校，并做好自校记录。
3.压力表的安装要求3.1装设位置应便于操作人员观察和清洗，且应避免受到辐射热，冻结或振动的不利影响。
3.2压力表与压力容器、管道之间，应装设三通旋塞或针型阀；三通旋塞或针型阀应有开启标记；压力表与压力容器、管道之间，不得连接其他用途的任何配件或接管。
3.3用于蒸汽介质的压力表，在压力表与压力容器、管道之间应装有存水弯管。
使蒸汽在这一段弯管内冷凝，以避免高温蒸汽直接进入压力表的弹簧管内，致使表内元件过热而产生变形，影响压力表的精度。
存水弯管用钢管时，其内径应不小于10mm。
3.4用于高温、具有腐蚀性或高粘度介质的压力表，在压力表与压力容器、管道之间应装设能隔离介质的缓冲装置。
3.5专用的特殊压力表，严禁他用，也严禁在没有特殊可靠的装置上进行测量，更严禁用一般的压力表作特殊介质的压力测量。
压力表安装规范讲课文档
➢ 两块压力表并列安装时，仪表外壳间距离 应保持0-50mm
➢ 压力表安装位置应避开经常有机械操作的 地方，以免操作其他设备时碰坏压力表。 如手动操作的阀门手柄处。
第十一页，共21页。
➢在压力管道上 开孔，必须采用 机械开孔法（电 钻或手扳钻）
注意：风压管道上孔 可采用气割方法，切 割后孔口磨圆锉开光
第十八页，共21页。
4 (e)
➢ 测量粘性大或易结晶的介质压力时，应在取压装置上 安装隔离罐，使罐内和导压管内充满隔离液，必要时
可采取保温措施，如图(f)
蒸汽
(f)
第十九页，共21页。
➢测量含尘介质压力时，最好在取压装置后 安装一个除尘器，如图(g)。
5
(g)
总之，针对被测介质的不同性质，要采取相应的防热 、防腐、防冻、防堵和防尘等措施
第九页，共21页。
➢ 压力仪表的连接处，应根据被测压力的高低 和被测介质性质，选择适当的材料作为密封
垫圈，以防泄漏。 ➢ 导压管的粗细合适，一般为6～10mm，长度
尽可能短，否则会引起测量迟缓。
➢压力仪尽可能安装在室温，相对湿度 小于80％，振动小，灰尘少，没有腐蚀 性物质的地方，对于电气式压力仪表应 尽可能避免受到电磁干扰。
第二十页，共21页。
谢谢观看
第二十一页，共21页。
(a)
(b)
第十五页，共21页。
第十六页，共21页。
➢测量腐蚀性介质的压力时，除选择具有防腐能力 的压力仪表之外，还应加装隔离装置，利用隔离 罐中的隔离液将被测介质和弹性元件隔离开来，
如图(c)、(d)
第十七页，共21页。
1 3 2
(c)
2 3 1
(d)

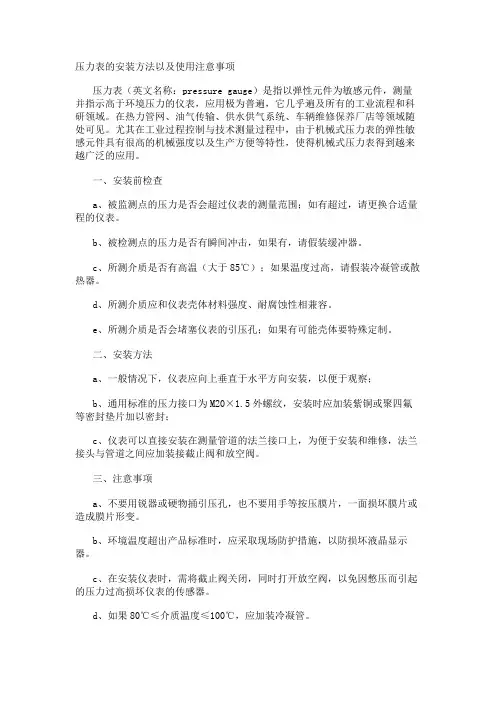

压力表的安装方法以及使用注意事项
压力表的安装方法以及使用注意事项压力表（英文名称：pressure gauge）是指以弹性元件为敏感元件，测量并指示高于环境压力的仪表，应用极为普遍，它几乎遍及所有的工业流程和科研领域。
在热力管网、油气传输、供水供气系统、车辆维修保养厂店等领域随处可见。
尤其在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。
一、安装前检查a、被监测点的压力是否会超过仪表的测量范围；如有超过，请更换合适量程的仪表。
b、被检测点的压力是否有瞬间冲击，如果有，请假装缓冲器。
c、所测介质是否有高温（大于85℃）；如果温度过高，请假装冷凝管或散热器。
d、所测介质应和仪表壳体材料强度、耐腐蚀性相兼容。
e、所测介质是否会堵塞仪表的引压孔；如果有可能壳体要特殊定制。
二、安装方法a、一般情况下，仪表应向上垂直于水平方向安装，以便于观察；b、通用标准的压力接口为M20×1.5外螺纹，安装时应加装紫铜或聚四氟等密封垫片加以密封；c、仪表可以直接安装在测量管道的法兰接口上，为便于安装和维修，法兰接头与管道之间应加装接截止阀和放空阀。
三、注意事项a、不要用锐器或硬物捅引压孔，也不要用手等按压膜片，一面损坏膜片或造成膜片形变。
b、环境温度超出产品标准时，应采取现场防护措施，以防损坏液晶显示器。
c、在安装仪表时，需将截止阀关闭，同时打开放空阀，以免因憋压而引起的压力过高损坏仪表的传感器。
d、如果80℃≤介质温度≤100℃，应加装冷凝管。
e、安装差压表时，请注意检查高压端和低压端，以免损坏传感器。
f、用户不得随意打开仪表，更换元器件。
g、不得随意更换电池或充电。
压力表使用规范(最新版)
压力表使用规范为加强在用压力表的管理，确保压力表完好，规范压力表的使用，制定如下规定，望认真执行;1.压力表的选用1.1选用的压力表，应当与压力容器、管道内的介质相适应。
1.2设计压力小于1.6MPa压力容器、管道使用的压力表精度（注1）不得低于2.5级；设计压力大于或者等于1.6MPa压力容器、管道使用的压力表精度不得低于 1.6级。
1.3工艺用压力表（注2）表盘刻度极限值应为最大允许工作压力（注3）的 1.5-3.0倍，最好取2倍左右。
在满足工艺要求的条件下优先选用外壳公称直径100mm的压力表（很重要）。
---压力表选型依据1.4压力表在测量稳定负荷时不得超过量程的2/3，测量波动压力时，不应超过量程的1/2，至于最低压力，在以上两种情况下，均不应低于量程的1/3。
---压力表选型依据2.压力表的校验2.1压力表安装前应进行校验，然后每隔半年校验一次。
2.2需要强检的压力表由设备科负责外出校验，校验后的压力表应将检验标志贴在表盘上，并注明下次校验日期或有效期。
2.3非强检的压力表可根据检定的压力表进行自校，并做好自校记录。
3.压力表的安装要求3.1装设位置应便于操作人员观察和清洗，且应避免受到辐射热，冻结或振动的不利影响。
3.2压力表与压力容器、管道之间，应装设三通旋塞或针型阀；三通旋塞或针型阀应有开启标记；压力表与压力容器、管道之间，不得连接其他用途的任何配件或接管。
3.3用于蒸汽介质的压力表，在压力表与压力容器、管道之间应装有存水弯管。
使蒸汽在这一段弯管内冷凝，以避免高温蒸汽直接进入压力表的弹簧管内，致使表内元件过热而产生变形，影响压力表的精度。
存水弯管用钢管时，其内径应不小于10mm。
3.4用于高温、具有腐蚀性或高粘度介质的压力表，在压力表与压力容器、管道之间应装设能隔离介质的缓冲装置。
3.5专用的特殊压力表，严禁他用，也严禁在没有特殊可靠的装置上进行测量，更严禁用一般的压力表作特殊介质的压力测量。
压力表的施工安装要点
压力表的施工安装要点
【学员问题】压力表的施工安装要点？
【解答】1、测压点的选择
所选择的测压点能反映被测压力的真实情况。
（1）要选在被测介质直线流动的管段部分，不要选在管路拐弯、分叉、死角或其它易形成漩涡的地方。
（2）测量流动介质的压力时，应使取压力点与流动方向垂直，清除钻孔毛刺。
（3）测量液体压力时，取压点应在管道下部，使导压管内不积存气体，测量气体时，取压点应在管道上方，使导压管内不积存液体。
2、导压管铺设
（1）导压管粗细合适，一般内径6～10mm，长度3～5m.
（2）当被测介质易冷凝或冻结时，必须加保温伴热管线。
（3）取压口到压力表之间应装切断阀，应靠近取压口。
3.、压力表的安装
（1）压力表应安装在易观察和检修的地方。
（2）安装地点应力求避免振动和高温影响。
（3）测量蒸汽压力时应加装凝液管，以防止高温蒸汽直接和测压元件接触；对于
有腐蚀介质时，应加装充有中性介质的隔离罐等。
总之，针对具体情况（如高温、低温、腐蚀、结晶、沉淀、粘稠介质等），采取相应的防护措施。
压力表的连接处应加装密封垫片，一般低于80℃及2MPa压力用石棉纸板或铝片，温度及压力更高时（50MPa）用退火紫铜或铅垫。
另外还要考虑介质的影响，例如测氧气的压力表不能用带油或有机化合物的垫片，否则会引起爆炸。
测量乙炔压力时禁止用铜垫。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
压力测量仪表安装设计规范
压力测量仪表安装设计规范
（一）仪表连接头（管嘴）的位置应按下列要求确定：
1、仪表连接头（管嘴）应设在流束稳定的直管段上，不宜设在管道弯曲或流束呈旋涡状处。
2、在水平或倾斜管道上，仪表连接头（管嘴）不应设在管道底部。
3、塔和容器上的仪表连接头（管嘴）宜设在气相段。
（二）压力测量仪表的安装要求如下：
1、压力表应靠近仪表连接头（管嘴）安装。
如压力表安装位置离仪表连接头（管嘴）较远，除取源阀外还应在压力表处再加一个切断阀，并加以支撑。
2、如介质温度高于6003应在压力表和切断阀之间加冷凝圈（SlPHON）。
3、测量脉冲压力时应安装阻尼器。
4、测量高粘度、腐蚀性或凝固点高于环境温度的介质，应采取隔离、伴热或反吹等措施。
5、测量含有粉尘、固体颗粒的气体压力时、宜采用反吹或隔离等措施。
6、压力变送器宜装在仪表连接头（管嘴）的下方，但在下列情况时宜装在仪表连接头（管嘴）的上方：
a）测量压力较低的湿气体或可凝性气体时；
b）测量真空时；
c）采用反吹气法测量含固体颗粒的气体压力时。
7、测量湿气体或可凝气体压力，而压力变送器只能装在仪表连接头（管嘴）的下方时，应采取措施消除引压管内凝液对测量的影响。
8、测量脉冲、腐蚀、泥浆、易冻介质压力的压力仪表引压管道应有排放阀。
9、测量高压的压力仪表引压管道应有泄压排放阀。
压力表使用标准规范最新版
压力表使用标准规范最新版一、概述压力表是用于测量封闭系统中流体压力的仪器。
本规范旨在指导用户正确、安全地使用压力表，确保测量结果的准确性和设备的长期稳定运行。
二、压力表的分类压力表根据测量范围和精度分为多种类型，包括但不限于：指针式压力表、数字式压力表、远传压力表等。
三、压力表的选型1. 根据测量介质的性质（如腐蚀性、温度等）选择合适的压力表材质。
2. 根据测量范围选择合适量程的压力表。
3. 根据精度要求选择相应精度等级的压力表。
四、压力表的安装1. 确保压力表安装在无强烈振动和冲击的环境中。
2. 安装前应检查压力表是否完好无损，指针是否自由移动。
3. 压力表应垂直安装，以避免因安装角度不当而影响测量结果。
五、压力表的校准1. 压力表在使用前应进行校准，以确保测量精度。
2. 校准应按照国家或行业标准进行，使用标准器进行校准。
3. 校准周期应根据使用频率和环境条件确定，一般不超过一年。
六、压力表的使用1. 在测量前，应缓慢打开压力表的阀门，避免压力突变。
2. 观察压力表指针的稳定位置，记录测量值。
3. 测量过程中，应避免对压力表施加外力。
七、压力表的维护1. 定期检查压力表的外观，确保无损坏或泄漏。
2. 清洁压力表表面，确保读数清晰。
3. 避免在高温、高湿或腐蚀性环境中长时间存放压力表。
八、安全注意事项1. 使用时应遵守相关的安全规程，确保个人和设备的安全。
2. 避免在超出压力表量程的情况下使用，以防损坏或爆炸。
3. 在高压环境下使用压力表时，应采取相应的防护措施。
九、附录本规范附录包括压力表的常见故障排除方法、维护保养记录表等。
十、结语正确使用和维护压力表对于确保测量的准确性和设备的安全至关重要。
希望本规范能为用户提供有效的指导。
请根据实际使用环境和具体要求，对上述规范进行适当的调整和补充。
压力仪表安装过程中的注意事项
压力仪表安装过程中的注意事项压力仪表在实际工程的具体安装过程中，需根据具体工艺需求，综合考虑工况，选择最合适的安装方式，以保证压力仪表的平稳、正常检测，提高使用寿命，具体可以从以下几个方面入手。
（1）取源部件的安装。
压力取源部件多为引压管，对于安装位置的选择，应选在被测物料流束稳定的位置，倘若压力和温度的取源部件均在同一管段时，应安装在温度取源部件的上游侧。
倘若安装压力取源部件遇上倾斜或水平的管道时，取压点的方位当满足以下要求：①测量气体压力时，应在管道的上半部；②测量液体压力时，应在管道的下半部与管道的水平中心线成0°~45°夹角的范围内；③测量蒸汽压力时，应在管道的上半部，以及下半部与管道水平中心线成0°~45°。
引压管优先选用Tube管卡套连接方式，Tube管为不锈钢材质或依据工艺介质选用更高耐腐蚀性能材质。
引压管的安装应按照仪表安装图的要求进行安装。
尽可能避开高温、工艺排放口、易受机械损伤、振动和妨碍检修的场所。
（2）压力仪表的安装。
现场安装的压力表不应固定在有强烈振动的设备或管道上。
测量低压的压力表或变送器的安装高度，与取压点的高度一致。
测量高压的压力表安装在操作岗位附近时，距操作面应有一定距离，通常在1.8m以上，或在仪表正面加设保护罩。
安装在室外的压力仪表应采取防止日晒、雨淋、环境温度变化等影响的措施，防护等级不应低于国家标准GB/T 4208—2017《外壳防护等级》上规定的IP55。
（3）压力仪表附件的选配及安装。
为了适应施工现场各种复杂的工况，安装压力仪表时应合理选用各种功能附件以满足工程实际的需要。
常见的仪表附件有散热器，冷凝圈，毛细软管，过压保护器，阻尼器，冲洗环，三阀组，五阀组等。
每种附件都有其特定的功能，适用各种工况，例如，通常在测量介质温度超过60℃的高温工况要加装散热器或冷凝圈；压力脉动特别大的工况，应在表签外置阻尼器；介质粉尘含量高，易造成积聚、堵塞仪表时，选用隔膜式法兰并配冲洗环，必要时还可以在表前设置除尘器；差压表通常应配套带有平衡阀的三（五）阀组安装，并现场挂装附件，一般为2寸管安装支架。
