平煤股份十三矿职教中心课程名称授课班级教师（签名）教研组别年月日说明：本课程采用教材版本本课程总学时教案上交时间教研组长审阅（签名）教务审阅（签名）教学主任审阅（签名）本教案评审情况十三矿职教中心《矿井提升系统》课程教师：【组织教学】（2分钟）检查出勤、装束、精神状态、师生互相问候。
调动学员激情、调节课堂气氛。
（调整情绪、提起精神）【导入新课】（2分钟）矿井提升系统是矿井生产系统中得重要环节，是联系体面和井下的咽喉要道。
矿井提升系统担负着提升全矿井的煤、矸石、材料、设备及人员的重要工作，在矿井生产中有特别重要的地位。
【讲授新课】（75分钟）第一节矿井提升系统概述一、矿井提升系统的分类和组成矿井提升系统：矿井提升机、电动机、电气控制系统、安全保护装置、提升信号系统、提升容器、提升钢丝绳、井架、天轮、井筒装备及装卸载附属设备等组成。
按用途分：主井提升系统和副井提升系统按井筒倾角和提升容器分：；立井普通罐笼提升系统、立井箕斗提升系统、斜井箕斗提升系统、斜井串车提升系统和立井吊桶提升系统。
按缠绕机构的形式分：缠绕式提升机系统和摩擦式提升系统。
按拖动类型分：交流拖动系统和直流拖动系统。
二、立井提升系统1.立井箕斗提升系统组成：提升机卷筒、天轮、井架、箕斗、卸载曲轨、井口煤仓、钢丝绳、翻车机、井底煤仓、给煤机、装载设备2.立井普通罐笼提升系统组成：提升机卷筒、钢丝绳、天轮、井架、罐笼、井筒、井架携程。
三、斜井提升系统1.斜井箕斗提升系统组成：翻笼硐室、井下煤仓、装载闸门、斜井箕斗、井筒、栈桥、卸载曲轨、地面煤仓、立柱、天轮、提升机卷筒、提升机机房2.斜井串车提升系统组成：提升机卷筒、钢丝绳、天轮、井架、矿车、矿井、轨道第二节提升容器及其附属装置一、提升容器（一）普通罐笼组成：主体部分（骨架、罐笼、罐底、侧板和轨道）、罐耳、连接装置、阻车器、防坠器（二）箕斗按井筒倾角分：立井箕斗、斜井箕斗根据卸载方式分：翻转式箕斗和底卸式箕斗根据提升机的不同分：单绳与多绳《煤矿安全规程》第三百八十二条规定：箕斗提升必须采用定重装载。
《矿井提升系统》课件
抓斗可以通过移动控制，将有物资的抓斗提升到目标，自动卸载物资并放回指定 位置。
运行流程
启动流程
运行流程
启动矿井提升系统前，向操作台 输入启动参数，并按下启动按钮， 矿井提升系统将开始工作。
当启动后，矿井提升系统将根据 输入参数，对物资和乘客进行上 升和下降操作，使其达到指定目 标位置。
停止流程
矿井提升系统在到达指定楼层或 完成任务后，将停止提升操作， 进入待机状态。
工作原理
1
主提升机和辅助提升机的工作原理
当电机发动，传动机构开始运作，主提升机将电缆挂有抓斗的物资或乘客提升至 目标楼层，辅助提升机将控制器的信号传送到主提升机，确保运作如期进行。
2导轨和滑轮的作用 Nhomakorabea导轨和滑轮可以通过控制器对电机和机械部分进行操作，实现主提升机的上升、 下降、停止等动作。
3
抓斗的工作原理
安全措施
1 安全控制系统
矿井提升系统必须安装多级安全保护和控制设备，一旦发生异常，自动停止运转。
2 应急预案
矿井提升系统必须制定应急预案，保障工人和设备安全措施的实施。
应用案例
煤矿应用场景
矿井提升系统是煤矿生产的关键设备之一，能够大 大提高人员和物资的运输效率和工作质量。
矿山救援
如果发生矿山事故，矿井提升系统可以提供紧急逃 生通道和救援设备，为人员和设备的生命安全做出 保障。
矿井提升系统
矿井提升系统是一种在煤矿和其他行业广泛使用的机械设备，它能够实现人 员和物资的快速提升和运输。
概述
定义
矿井提升系统是一种将物资和人员从地下提升到地面，或从地面运输到地下的机械设备。
作用
矿井提升系统是煤矿和其他工业领域必不可少的机械设备，它能够提高生产效率，提高工作 安全性。

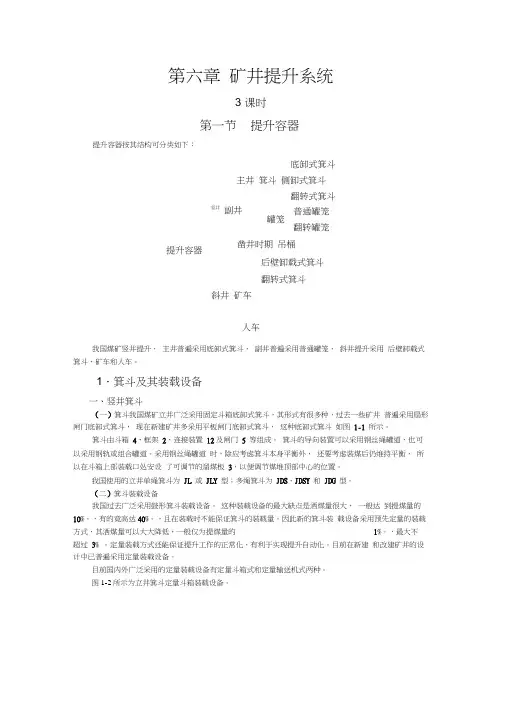

第六章矿井提升系统
第六章矿井提升系统3 课时第一节 提升容器提升容器按其结构可分类如下：⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎪⎩⎪⎪⎪⎨⎧⎩⎨⎧⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎨⎧-⎩⎨⎧-⎪⎩⎪⎨⎧-人车矿车翻转式箕斗后壁卸载式箕斗箕斗斜井吊桶凿井时期翻转罐笼普通罐笼罐笼副井翻转式箕斗侧卸式箕斗底卸式箕斗箕斗主井竖井提升容器 我国煤矿竖井提升，主井普遍采用底卸式箕斗，副井普遍采用普通罐笼，斜井提升采用后壁卸载式箕斗、矿车和人车。
1．箕斗及其装载设备一、竖井箕斗(一)箕斗我国煤矿立井普遍采用固定斗箱底卸式箕斗，其方式有很多种，过去一些矿井普遍采用扇形闸门底卸式箕斗，如今新建矿井多采用平板闸门底卸式箕斗，这种底卸式箕斗如图1-1所示。
箕斗由斗箱4、框架2、衔接装置12及闸门5等组成。
箕斗的导向装置可以采用钢丝绳罐道，也可以采用钢轨或组合罐道。
采用钢丝绳罐道时，除应思索箕斗自身平衡外，还要思索装煤后仍维持平衡，所以在斗箱上部装载口处安设了可调理的溜煤板3，以便调理煤堆顶部中心的位置。
我国运用的立井单绳箕斗为JL 或JL Y 型；多绳箕斗为JDS 、JDSY 和JDG 型。
(二)箕斗装载设备我国过去普遍采用鼓形箕斗装载设备。
这种装载设备的最大缺陷是洒煤量很大，普通到达提煤量的10‰，有的竟高达40‰，且在装载时不能保证箕斗的装载量。
因此新的箕斗装载设备采用预先定量的装载方式，其洒煤量可以大大降低，普通仅为提煤量的1‰，最大不超越3‰。
定量装载方式还能保证提升任务的正常化，有利于完成提升自动化。
目前在新建和改建矿井的设计中已普遍采用定量装载设备。
目前国际外普遍采用的定量装载设备有定量斗箱式和定量保送机式两种。
图１－２所示为立井箕斗定量斗箱装载设备。
图１－３所示为定量保送机装载设备表示图。
图1-l 单绳立井箕斗1—楔形绳环；2 —框架；3 —可调理溜煤板；4—斗箱；5—闸门；6—连杆；7—卸载滚轮；8—套管罐耳(用于绳罐道)；9—钢轨罐道罐耳；10—改动弹簧；11—罩子；12—衔接装置图1－2 立井箕斗定量斗箱装载设备1一斗箱；2一控制缸；3一拉杆；4一闸门；5一溜槽；6一压磁测重装置；7一箕斗图１－３定量保送机装载设备表示图１－煤仓；２－保送机；３－活动过度溜槽；４－箕斗；５－中间溜槽；６－负荷传感器；７－煤仓闸门二、斜井箕斗斜井箕斗有后壁卸载式(简称后卸式)及翻转式两种方式。
