流体力学实践报告
流体力学综合实训报告总结
本次流体力学综合实训旨在通过实际操作和理论学习的结合，使我对流体力学的基本原理、基本方法及实验技能有更深入的理解和掌握。
通过实训，我能够提高自己的动手能力、实验技能和综合运用知识解决实际问题的能力。
二、实训内容1. 流体力学基本实验（1）流体流速分布测量实验通过实验，我学习了流速分布的测量方法，掌握了流速分布曲线的绘制技巧。
实验结果表明，流速分布曲线呈现出明显的抛物线形状，符合流体力学的基本理论。
（2）流量测量实验在流量测量实验中，我学习了流量计的使用方法，掌握了不同流量计的优缺点。
通过实验，我了解了流量测量在工程实践中的应用，提高了自己的实际操作能力。
（3）伯努利方程实验通过伯努利方程实验，我加深了对伯努利方程的理解，学会了如何运用伯努利方程解决实际问题。
实验结果表明，伯努利方程在流体力学中具有广泛的应用价值。
2. 流体力学综合实验（1）管道摩擦系数测定实验在管道摩擦系数测定实验中，我学习了管道摩擦系数的测量方法，掌握了不同管道的摩擦系数。
实验结果表明，管道摩擦系数与管道材料、粗糙度等因素有关。
（2）弯管流量测量实验弯管流量测量实验使我了解了弯管对流体流动的影响，学会了如何测量弯管流量。
实验结果表明，弯管流量与弯管角度、管道直径等因素有关。
（3）流体阻力实验流体阻力实验使我掌握了流体阻力系数的测量方法，了解了流体阻力系数与流体特性、管道形状等因素的关系。
实验结果表明，流体阻力系数在工程实践中具有重要的应用价值。
1. 实验技能提高通过本次实训，我掌握了流体力学基本实验和综合实验的操作方法，提高了自己的实验技能。
在实验过程中，我学会了如何使用实验仪器、如何观察实验现象、如何分析实验数据，为今后从事相关领域的工作奠定了基础。
2. 理论知识深化在实训过程中，我结合实验现象对流体力学的基本原理进行了深入思考，使我对流体力学的基本理论有了更深刻的理解。
同时，通过实验数据的分析，我对流体力学的基本方法有了更全面的掌握。
流体学综合实验报告
流体学综合实验报告1. 实验目的本实验通过流体力学实验的综合测试，旨在加深对流体学基本原理的理解，并实践流体力学实验的操作方法和数据分析技巧。
具体目标包括：1. 掌握流速测量的原理和方法；2. 学习压力测量的原理和方法；3. 熟悉状态方程的测量方法；4. 分析流体力学实验数据，得出相应结论。
2. 实验仪器与装置本次实验所使用的仪器与装置主要包括：1. 流量计：用于测量流体的流速；2. 压力计：用于测量流体的压力；3. 热敏电阻温度计：用于测量流体的温度；4. 试验台：用于固定仪器和装置。
3. 实验原理3.1 流速测量流速测量的原理基于流体通过管道的体积流量和截面积之间的关系。
通过测量单位时间内流体通过的体积，可以计算出流体的平均流速。
为了保证测量的准确性，实验中使用了流量计。
流量计根据不同的原理可分为多种类型，包括旋转式流量计、压差式流量计和超声波流量计等。
3.2 压力测量压力测量的原理基于流体对容器内壁面施加的压力与流体深度之间的关系。
通过测量所施加的压力，可以计算出流体的压强。
在实验中，为了方便测量压力，使用了压力计。
压力计主要分为摆盘式压力计和压电式压力计。
通过测量压力计的示数，可以间接地得到流体的压力。
3.3 状态方程的测量流体的状态方程描述了流体的温度、压力和体积之间的关系。
实验中，通过使用热敏电阻温度计测量流体的温度，结合压力计测得的压力和容器的体积，可以得到流体的状态方程。
4. 实验步骤与结果分析4.1 流速测量首先将流量计插入管道中，连接相关的测量仪器。
然后根据实验要求设置合适的流速，记录下每组数据，并计算平均流速。
根据实验数据，在相同的压力下，流速与管道截面积成正比例关系。
4.2 压力测量首先将压力计插入容器中，保证测量仪器的稳定性和准确性。
根据实验要求设置不同的压力值，记录下每组数据，并计算平均压力。
通过实验数据的分析，可以得出流体压力与深度成线性关系的结论。
4.3 状态方程的测量在一定的温度下，根据实验要求改变流体的压力和容器的体积，记录下每组测量数据。

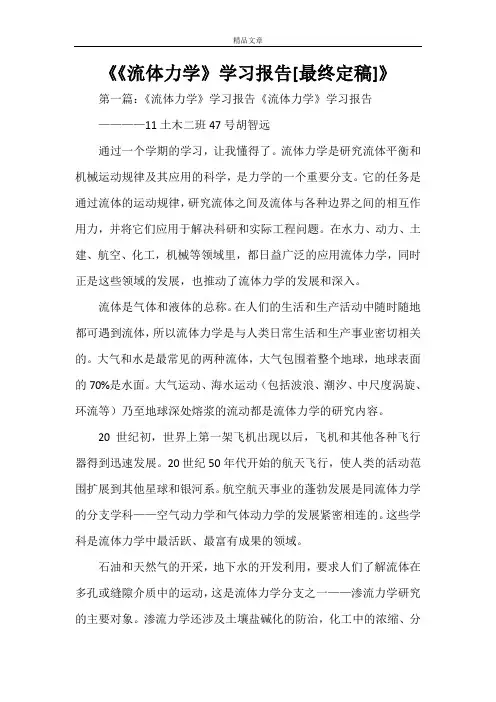

《《流体力学》学习报告[最终定稿]》
![《《流体力学》学习报告[最终定稿]》](https://img.taocdn.com/s3/m/3cf28bda52ea551811a687c4.png)
《《流体力学》学习报告[最终定稿]》第一篇：《流体力学》学习报告《流体力学》学习报告————11土木二班47号胡智远通过一个学期的学习，让我懂得了。
流体力学是研究流体平衡和机械运动规律及其应用的科学，是力学的一个重要分支。
它的任务是通过流体的运动规律，研究流体之间及流体与各种边界之间的相互作用力，并将它们应用于解决科研和实际工程问题。
在水力、动力、土建、航空、化工，机械等领域里，都日益广泛的应用流体力学，同时正是这些领域的发展，也推动了流体力学的发展和深入。
流体是气体和液体的总称。
在人们的生活和生产活动中随时随地都可遇到流体，所以流体力学是与人类日常生活和生产事业密切相关的。
大气和水是最常见的两种流体，大气包围着整个地球，地球表面的70%是水面。
大气运动、海水运动（包括波浪、潮汐、中尺度涡旋、环流等）乃至地球深处熔浆的流动都是流体力学的研究内容。
20世纪初，世界上第一架飞机出现以后，飞机和其他各种飞行器得到迅速发展。
20世纪50年代开始的航天飞行，使人类的活动范围扩展到其他星球和银河系。
航空航天事业的蓬勃发展是同流体力学的分支学科——空气动力学和气体动力学的发展紧密相连的。
这些学科是流体力学中最活跃、最富有成果的领域。
石油和天然气的开采，地下水的开发利用，要求人们了解流体在多孔或缝隙介质中的运动，这是流体力学分支之一——渗流力学研究的主要对象。
渗流力学还涉及土壤盐碱化的防治，化工中的浓缩、分离和多孔过滤，燃烧室的冷却等技术问题。
燃烧离不开气体，这是有化学反应和热能变化的流体力学问题，是物理-化学流体动力学的内容之一。
爆炸是猛烈的瞬间能量变化和传递过程，涉及气体动力学，从而形成了爆炸力学。
沙漠迁移、河流泥沙运动、管道中煤粉输送、化工中气体催化剂的运动等，都涉及流体中带有固体颗粒或液体中带有气泡等问题，这类问题是多相流体力学研究的范围。
等离子体是自由电子、带等量正电荷的离子以及中性粒子的集合体。
等离子体在磁场作用下有特殊的运动规律。
流体力学实验实训总结报告
一、实验背景与目的流体力学是研究流体运动规律和力学特性的学科，广泛应用于工程、科学研究和日常生活等领域。
为了提高我们对流体力学基本理论的认识，培养实际操作能力，我们进行了流体力学实验实训。
本次实训旨在通过一系列实验，加深对流体力学基本概念、基本理论和实验方法的理解，提高我们的动手能力和分析问题的能力。
二、实验内容与过程本次实训共进行了五个实验，分别为：1. 沿程阻力实验：通过测定流体在不同雷诺数情况下，管流的沿程水头损失和沿程阻力系数，学会体积法测流速及压差计的使用方法。
2. 动量定律实验：测定管嘴喷射水流对挡板所施加的冲击力，测定动量修正系数，分析射流出射角度与动量力的相关性，加深对动量方程的理解。
3. 康达效应实验：观察流体流动，发现某些问题和现象，分析流体与物体表面之间的相互作用。
4. 毛细现象实验：研究毛细现象的产生原因及其影响因素，了解毛细现象在工程中的应用。
5. 填料塔流体力学性能及传质实验：了解填料塔的构造，熟悉吸收与解吸流程，掌握填料塔操作方法，观察气液两相在连续接触式塔设备内的流体力学状况，测定不同液体喷淋量下塔压降与空塔气速的关系曲线，并确定一定液体喷淋量下的液泛气速。
在实验过程中，我们严格按照实验指导书的要求进行操作，认真记录实验数据，并对实验结果进行分析和讨论。
三、实验结果与分析1. 沿程阻力实验：通过实验，我们得到了不同雷诺数情况下，管流的沿程水头损失和沿程阻力系数。
结果表明，随着雷诺数的增加，沿程水头损失和沿程阻力系数均有所减小，说明层流和湍流对流体阻力的影响不同。
2. 动量定律实验：实验结果显示，管嘴喷射水流对挡板所施加的冲击力与射流出射角度密切相关。
当射流出射角度增大时，冲击力也随之增大，说明动量修正系数在动量方程中的重要性。
3. 康达效应实验：通过观察流体流动，我们发现当流体与物体表面之间存在表面摩擦时，流体会沿着物体表面流动，这种现象称为康达效应。
实验结果表明，康达效应在工程中具有广泛的应用，如飞机机翼的形状设计等。
流体力学实验报告总结与心得
流体力学实验报告总结与心得1. 实验目的本次流体力学实验的目的是通过实验方法，对流体的流动进行定性和定量分析，掌握基本的流体流动规律和实验操作技能。
2. 实验内容本次实验主要分为两个部分：流体静力学的实验和流体动力学的实验。
在流体静力学实验中，我们测定了液体的密度、浮力、压力与深度的关系，并验证了帕斯卡定律。
在流体动力学实验中，我们测量了流体在管道中的速度分布，获得了流速与压强变化的关系，并通过管道阻力的实验验证了达西定理。
3. 实验过程与结果在实验过程中，我们依次进行了密度的测量、液体的浮力测定、压力与深度关系的测定、流速分布的测量和管道阻力的实验。
通过各项实验得到的数据，我们进行了数据处理和分析，得出了相应的曲线和结论。
在密度的测量实验中，我们使用了称量器和容量瓶，通过测定液体的质量和体积，计算出了液体的密度。
在测量液体的浮力时，我们使用了弹簧测量装置，将液体浸入弹簧中，通过测量弹簧的伸长量计算出液体所受的浮力。
在压力与深度关系的测定实验中，我们使用了压力传感器和水桶，通过改变水桶的水深，测量压力传感器的输出信号，得出了压力与深度的关系曲线。
在流速分布的测量实验中，我们使用了流速仪和导管，将流速仪安装在导管中不同位置，通过读出流速仪的示数，绘制出流速与导管位置的关系曲线。
在管道阻力的实验中，我们通过改变导管的直径和流速，测量压力传感器的输入信号，计算出阻力与流速的关系。
4. 结论与讨论通过以上实验和数据处理，我们得出了以下结论：1. 密度的测量实验验证了液体的密度与质量和体积的关系，得到了各种液体的密度数值，并发现不同液体的密度差异较大。
2. 测量液体的浮力实验验证了浮力与液体所受重力的关系，进一步加深了我们对浮力的理解。
3. 压力与深度关系的测定实验验证了帕斯卡定律，即液体的压强与深度成正比，且与液体的密度无关。
4. 流速分布的测量实验揭示了流体在导管中的流动规律，得到了流速随着导管位置的变化而变化的曲线，为后续的流体动力学研究提供了基础。
流体实验综合实验报告
实验名称：流体力学综合实验实验日期：2023年4月10日实验地点：流体力学实验室一、实验目的1. 通过实验加深对流体力学基本理论的理解和掌握。
2. 掌握流体力学实验的基本方法和步骤。
3. 培养学生的实验操作技能和数据处理能力。
4. 培养学生严谨的科学态度和团队合作精神。
二、实验原理本实验主要研究流体在管道中流动时的基本特性，包括流速分布、压力分布、流量测量等。
实验采用流体力学的基本原理，如连续性方程、伯努利方程、雷诺数等，通过实验数据验证理论公式，分析实验结果。
三、实验仪器与设备1. 实验台：包括管道、阀门、流量计、压力计等。
2. 数据采集系统：用于采集实验数据。
3. 计算机软件：用于数据处理和分析。
四、实验步骤1. 实验准备：检查实验仪器和设备是否完好，熟悉实验操作步骤。
2. 实验数据采集：a. 打开阀门，调节流量，使流体在管道中稳定流动。
b. 在管道不同位置安装压力计，测量压力值。
c. 在管道出口处安装流量计，测量流量值。
d. 记录实验数据，包括流量、压力、管道直径等。
3. 实验数据处理：a. 利用伯努利方程计算流速。
b. 利用连续性方程计算流量。
c. 分析实验数据，验证理论公式。
4. 实验结果分析：a. 分析流速分布、压力分布的特点。
b. 分析流量测量误差。
c. 总结实验结论。
五、实验结果与分析1. 实验数据：a. 管道直径：D = 0.02 mb. 流量：Q = 0.01 m³/sc. 压力：P = 1.0×10⁵ Pad. 流速：v = 0.5 m/s2. 实验结果分析：a. 流速分布：实验数据表明，管道中流速分布均匀，流速在管道中心最大，靠近管道壁面最小。
b. 压力分布：实验数据表明，管道中压力分布均匀，压力在管道中心最大，靠近管道壁面最小。
c. 流量测量误差：实验数据表明，流量测量误差较小，说明实验装置和测量方法可靠。
六、实验结论1. 实验验证了流体力学基本理论，如连续性方程、伯努利方程等。
流体力学实验报告
流体力学实验报告引言流体力学是应用力学研究流体运动规律的学科，包括流体的运动、变形、分布和相互作用等方面。
流体力学在实际应用中涉及到很多领域，如建筑设计、航空航天、海洋工程等。
而在流体力学研究领域，实验是探究流体运动规律的重要途径之一。
本报告将介绍一项流体力学实验——高速旋转圆环的空气动力学特性研究。
实验目的本实验旨在通过对高速旋转圆环的空气动力学特性进行研究，探究圆环旋转对气流运动的影响，验证流体力学理论。
实验原理当空气流经圆环时，由于圆环的旋转，空气也将随之旋转。
研究表明，圆环旋转的方式和转速都会对气流运动方式产生影响，从而影响气体的流动特性。
在实验中，我们将设定不同的圆环旋转速度，通过对气流的测量和分析，探究圆环旋转对空气的影响规律。
实验设备本实验所用设备为实验室专门研究流体力学的高速风洞实验设备。
设备主要由风洞、测量系统和数据采集系统组成。
实验步骤1. 将圆环放置于风洞中央，设定不同的圆环旋转速度，记录气体流动的变化情况。
2. 通过压力探头测量空气流动的压力分布情况，并记录数据。
3. 通过激光干涉仪对气流运动情况进行测量，记录数据。
4. 通过数据采集系统对实验数据进行整理和处理，得出实验结论。
实验结果与分析根据实验数据，我们可以看到，当圆环旋转速度较低时，气流运动的强度较弱，流体的能流分布情况较为均匀，压力分布也较为平缓。
而当圆环旋转速度逐渐加快时，气流中的涡流、湍流等非稳定现象逐渐增多，能流分布情况和压力分布情况也出现了明显的变化。
此外，我们还发现，当圆环旋转速度大到一定程度时，尽管涡流、湍流等现象增多，但气流却会呈现出一定的规则性和稳定性，即轴对称现象。
结论本实验通过对高速旋转圆环的空气动力学特性进行研究，验证了流体力学中有关旋转流体运动规律的理论。
实验结果表明，在圆环旋转的条件下，气流会出现涡流、湍流等非稳定现象，但同样也会呈现出一定的稳定性和规则性。
这一实验结果为相关领域的研究提供了参考和支持。
实验一 流体力学综合实验实验报告
实验一 流体力学综合实验预习实验:一、实验目的1.熟悉流体在管路中流动阻力的测定方法及实验数据的归纳2.测定直管摩擦系数λ与e R 关系曲线及局部阻力系数ζ 3、 了解离心泵的构造,熟悉其操作与调节方法 4、 测出单级离心泵在固定转速下的特定曲线 二、实验原理流体在管路中的流动阻力分为直管阻力与局部阻力两种。
直管阻力就是流体流经一定管径的直管时,由于流体内摩擦而产生的阻力,可由下式计算:gu d l g p H f 22⋅⋅=∆-=λρ (3-1)局部阻力主要就是由于流体流经管路中的管件、阀门及管截面的突然扩大或缩小等局部地方所引起的阻力,计算公式如下:gu g p H f22''⋅=∆-=ζρ (3-2)管路的能量损失'f f f H H H +=∑ (3-3)式中 f H ——直管阻力,m 水柱;λ——直管摩擦阻力系数;l ——管长,m; d ——直管内径,m;u ——管内平均流速,1s m -⋅;g ——重力加速度,9、812s m -⋅p ∆——直管阻力引起的压强降,Pa;ρ——流体的密度,3m kg -⋅;ζ——局部阻力系数; 由式3-1可得22ludP ρλ⋅∆-=(3-4) 这样,利用实验方法测取不同流量下长度为l 直管两端的压差P ∆即可计算出λ与Re ,然后在双对数坐标纸上标绘出Re λ-的曲线图。
离心泵的性能受到泵的内部结构、叶轮形式、叶轮转速的影响。
实验将测出的H —Q 、N —Q 、η—Q 之间的关系标绘在坐标纸上成为三条曲线,即为离心泵的特性曲线,根据曲线可找出泵的最佳操作范围,作为选泵的依据。
离心泵的扬程可由进、出口间的能量衡算求得:gu u h H H H 221220-++-=入口压力表出口压力表 (3-5)式中出口压力表H ——离心泵出口压力表读数,m 水柱;入口压力表H ——离心泵入口压力表的读数,m 水柱;0h ——离心泵进、出口管路两测压点间的垂直距离,可忽略不计;1u ——吸入管内流体的流速,1s m -⋅; 2u ——压出管内流体的流速,1s m -⋅泵的有效功率,由于泵在运转过程中存在种种能量损失,使泵的实际压头与流量较理论值为低,而输入泵的功率又较理论值为高,所以泵的效率%100⨯=NN eη (3-6) 而泵的有效功率g QH N e e ρ=/(3600×1000) (3-7)式中:e N ——泵的有效功率,K w;N ——电机的输入功率,由功率表测出,K w ;Q ——泵的流量,-13h m ⋅;e H ——泵的扬程,m 水柱。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
黑龙江科技大学建筑工程二学历实践报告
流体力学实践报告
一、实践概述
在此次实践中,老师给我演示了雷诺试验与伯努利方程试验。
下面我就实践的主要内容进行一下总结。
二、雷诺实验
(一)、实验目的
1、观察液体流动时的层流与紊流现象。
区分两种不同流态的特征,搞清两种流态产生的条件。
分析圆管流态转化的规律,加深对雷诺数的理解。
2、测定颜色水在管中的不同状态下的雷诺数及沿程水头损失。
绘制沿程水头损失与断面平均流速的关系曲线,验证不同流态下沿程水头损失的规律就是不同的。
进一步掌握层流、紊流两种流态的运动学特性与动力学特性。
3、通过对颜色水在管中的不同状态的分析,加深对管流不同流态的了解。
学习古典流体力学中应用无量纲参数进行实验研究的方法,并了解其实用意义。
(二)、实验原理
1、液体在运动时,存在着两种根本不同的流动状态。
当液体流速较小时,惯性力较小,粘滞力对质点起控制作用,使各流层的液体质点互不混杂,液流呈层流运动。
当液体流速逐渐增大,质点惯性力也逐渐增大,粘滞力对质点的控制逐渐减弱,当流速达到一定程度时,各流层
的液体形成涡体并能脱离原流层,液流质点即互相混杂,液流呈紊流运动。
这种从层流到紊流的运动状态,反应了液流内部结构从量变到质变的一个变化过程。
液体运动的层流与紊流两种型态,首先由英国物理学家雷诺进行了定性与定量的证实,并根据研究结果,提出液流型态可用下列无量纲数来判断:
Re=Vd/ν
Re 称为雷诺数。
液流型态开始变化时的雷诺数叫做临界雷诺数。
在雷诺实验装置中,通过有色液体的质点运动,可以将两种流态的根本区别清晰地反映出来。
在层流中,有色液体与水互不混惨,呈直线运动状态,在紊流中,有大小不等的涡体振荡于各流层之间,有色液体与水混掺。
2、在如图所示的实验设备图中,取1-1,1-2两断面,由恒定总流的能量方程知:
f 2222221111h
g 2V a p z g 2V a p z ++γ+=+γ+
因为管径不变V 1=V 2 ∴=γ
+-γ+=)p z ()p z (h 2211f △h 所以,压差计两测压管水面高差△h 即为1-1与1-2两断面间的沿程水头损失,用重量法或体积浊测出流量,并由实测的流量值求得断面平均流速A
Q V =,作为lgh f 与lgv 关系曲线,如下图所示,曲线上EC 段与BD 段均可用直线关系式表示,由斜截式方程得:
lgh f =lgk+mlgv lgh f =lgkv m h f =kv m m 为直线的斜率
式中:12f f v lg v lg h lg h lg tg m 1
2--=θ=
实验结果表明EC=1,θ=45°,说明沿程
水头损失与流速的一次方成正比例关系,为层
流区。
BD 段为紊流区,沿程水头损失与流速
的1、75~2次方成比例,即m=1、75~2、0,其
中AB 段即为层流向紊流转变的过渡区,BC
段为紊流向层流转变的过渡区,C 点为紊流向层流转变的临界点,C 点所对应流速为下临界流速,C 点所对应的雷诺数为下监界雷诺数。
A 点为层流向紊流转变的临界点,A 点所对应流速为上临界流速,A 点所对应的雷诺数为上临界雷诺数。
(三)、实验设备
下图就是流态实验装置图。
它由能保持恒定水位的水箱,试验管道及能注入有色液体的部分等组成。
实验时,只要微微开启出水阀,并打开有色液体盒连接管上的小阀,色液即可流入圆管中,显示出层流或紊流状态。
图7-1 自循环液体两种流态演示实验装置图
1、自循环供水器;
2、实验台;
3、可控硅无级调速器;
4、恒箱;
5、有色水水管;
6、稳水孔板;
7、溢流板;
8、实验管道;
9、实验流量调节阀
供水流量由无级调速器调控,使恒压水箱4始终保持微溢流的程度,以提高进口前水体稳定度。
本恒压水箱还设有多道稳水隔板,可使稳水时间缩短到3～5分钟。
有色水经水管5注入实验管道8,可据有色水散开与否判别流态。
为防止自循环水污染,有色指示水采用自行消色的专用有色水。
(四)、实验步骤
1、开启电流开关向水箱充水,使水箱保持溢流。
2、微微开启泄水阀及有色液体盒出水阀,使有色液体流入管中。
调节泄水阀,使管中的有色液体呈一条直线,此时水流即为层流。
此时用体积法测定管中过流量。
3、慢慢加大泄水阀开度,观察有色液体的变化,在某一开度时,有色液体由直线变成波状形。
再用体积法测定管中过流量。
4、继续逐渐开大泄水阀开度,使有色液体由波状形变成微小涡体扩散到整个管内,此时管中即为紊流。
并用体积法测定管中过流量。
5、以相反程序,即泄水阀开度从大逐渐关小,再观察管中流态的变化现象。
并用体积法测定管中过流量。
三、伯努利方程实验
(一)、实验目的
l 、研究流体各种形式能量之间关系及转换,加深对能量转化概念的理解;
2、深入了解柏努利方程的意义。
(二)、实验原理
l 、不可压缩的实验液体在导管中作稳定流动时,其机械能守恒方程式为:
∑+++=+++f e h p u g z W p u g z ρ
ρ2222121122 (1)
式中:u l 、u 2一分别为液体管道上游的某截面与下游某截面处的流速,m
／s;
P 1、P 2一分别为流体在管道上游截面与下游截面处的压强,Pa;
z l 、z 2一分别为流体在管道上游截面与下游截面中心至基准水
平的垂直距离,m;
ρ一流体密度,Kg ／m; We —液体两截面之间获得的能量,J ／Kg;
g 一重力加速度,m ／s 2; ∑h f 一流体两截面之间消耗的能量,J
／Kg 。
2、理想流体在管内稳定流动,若无外加能量与损失,则可得到:
ρρ2222121122p u g z p u g z ++=++ (2)
表示1kg 理想流体在各截面上所具有的总机械能相等,但各截面
上每一种形式的机械能并不一定相等,但各种形式的机械能之与为常数,能量可以相互转换。
3、流体静止,此时得到静力学方程式: ρρ2
21
1p g z p g z +=+ (3)
所以流体静止状态仅为流动状态一种特殊形式。
(三)、实验装置及流程
试验前,先关闭试验导管出口调节阀,并将水灌满流水糟,然后开启调节阀,水由进水管送入流水槽,流经水平安装的试验导管后,试验导管排出水与溢流出来的水直接排入下水道。
流体流量由试验导管出口阀控制。
进水管调节阀控制溢流水槽内的溢流量,以保持槽内液面稳定,保证流动系统在整个试验过程中维持稳定流动。
(四)、实验内容
此次实验主要以老师演示实验为主。
1、静止流体的机械能分布及转换
将试验导管出口阀全部关闭,以便于观察(也可在测压管内滴入几滴红墨水),观察A 、B 、C 、D 点处测压管内液柱高低。
图 1 柏努利实验装置图 d=30mm d=18mm
2、一定流量下流体的机械能分布及转换
缓慢调节进水管调节阀,调节流量使溢流水槽中有足够的水溢出,再缓慢慢开启试验导管出口调节阀,使导管内水流动(注意出口调节阀的开度,在实验中能始终保持溢流水槽中有水溢出),当观察到试验导管中部的两支测压水柱略有差异时,将流量固定不变,当各测压管的水柱高度稳定不变时,说明导管内流动状态稳定。
可开始观察实验现象。
3、不同流量下稳定流体机械能分布及转换
连续缓慢地开启试验导管的出口阀,调节出口阀使流量不断加大,观察A、B、C、D处测压管内液柱变化。
(五)、实验注意事项
1、本实验装置系演示仪器,因此所测得的数值精确度较差,但在一定情况下仍能定量地说明问题。
2.高位槽的水位一定要与溢流口相齐,否则流动不稳定,造成很大实验误差。
3.若管内或各测压点处有气泡,要及时排除以提高实验的准确性。
4.有的标尺固定不紧,因振动会上下移动,应及时予以调整。
5.测压孔有时会被堵塞,造成测压管液位升降不灵,此时可用吸球在测压孔上端吸放几次即可疏通。
