汽车电器复习习题
汽车电气工艺复习题答案
汽车电气工艺复习题答案一、单项选择题1. 汽车电气系统中，蓄电池的主要作用是什么？A. 储存电能B. 转换电能C. 传递电能D. 消耗电能答案：A2. 汽车发电机的工作原理是什么？A. 电磁感应B. 光电效应C. 热电效应D. 压电效应答案：A3. 汽车启动机的主要组成部分包括哪些？A. 电动机和传动机构B. 电动机和发电机C. 电动机和启动开关D. 电动机和继电器答案：A4. 汽车点火系统中，火花塞的作用是什么？A. 产生高压电B. 产生火花C. 储存电能D. 转换电能答案：B5. 汽车照明系统中，前照灯的主要功能是什么？A. 提供车内照明B. 提供车外照明C. 提供信号指示D. 提供倒车照明答案：B二、多项选择题1. 汽车电气系统中，以下哪些设备属于低压电器？A. 启动机B. 点火开关C. 继电器D. 发电机答案：B、C2. 汽车发电机的调节器主要功能包括哪些？A. 保护发电机B. 调节电压C. 保护蓄电池D. 调节电流答案：B、C3. 汽车启动机的工作原理包括哪些步骤？A. 启动机接通电源B. 启动机内部电磁开关吸合C. 启动机驱动齿轮与发动机齿轮啮合D. 发动机启动答案：A、B、C、D4. 汽车点火系统中，以下哪些部件是必需的？A. 点火线圈B. 火花塞C. 点火开关D. 蓄电池答案：A、B、C5. 汽车照明系统中，以下哪些设备属于外部照明？A. 前照灯B. 尾灯C. 转向灯D. 车内照明灯答案：A、B、C三、判断题1. 汽车电气系统中，蓄电池的电压通常为12V。
（对）2. 汽车发电机的输出电压是恒定不变的。
（错）3. 汽车启动机在启动发动机时，需要消耗大量的电流。
（对）4. 汽车点火系统中，火花塞的间隙越大，产生的火花越强。
（错）5. 汽车照明系统中，前照灯的亮度越高，照明效果越好。
（错）四、简答题1. 简述汽车电气系统中，蓄电池的充电过程。
答：汽车电气系统中，蓄电池的充电过程通常由发电机完成。
汽车电器总复习题集
一、单项选择题：1、20世纪60年代，汽车上开始广泛应用电子控制设备，主要标志是（）在汽车上应用。
A、汽车交流发电机B、汽车电子点火系C、电子燃油控制系统D、制动防抱死系统（ABS）2、以下（）不属于用电设备。
A、燃油表B、软轴式车速表C、中控门锁D、空调系统3、目前，由于汽车电子设备的电子化程度的提高和设备的增多，未来的汽车电源系统会采用（）。
A、12VB、24VC、42VD、48V4、以下（）不属于蓄电池的主要用途的。
A、缓和电气系统中的冲击电压B、存储发电机发出的多余电能C、汽车正常行驶时给用电设备供电D、当用电需求超过发电机供电能力时，参与供电。
5、蓄电池的正极板上的活性物质是（）A、深棕色的PbO2B、青灰色海绵状铅PbC、白色的PbSO4D、黑色的PbOH26、为了提高蓄电池栅架的机械强度并改善浇铸性能，在的栅架中加入了（）。
A、铝B、锑C、铁D、镁7、干式荷电铅蓄电池与普通蓄电池的主要区别是蓄电池的（）不同。
A、电解液B、负极板的制造工艺C、容量不同D、充电方式不同8、锑在蓄电池中的副作用是（）。
A、容易形成自放电B、加快电解水的速度C、电动势低，使充电电流增大D、以上都对9、以下（）不属于免维护蓄电池的特点。
A、采用铅－钙－锡合金材料B、采用氧化银过滤器的通气孔C、采用穿壁式联条D、将正极板装在聚氯乙烯隔板袋内10、免维护蓄电池的荷电状况相对密度计若呈绿色圆点，证明蓄电池存电（）。
A、100%B、65%以上C、20%－30%左右D、全部放完电11、免维护蓄电池中氧化银的主要作用是（）。
A、与H2反应还原成水B、催化Pb或PbO2与硫酸反应C、减少自放电的可能D、减缓电解水的速度12、丰田车用蓄电池的型号为34B19L，其中的“L”代表（）。
A、负极在电池的左侧B、属于小型蓄电池C、低起动电流D、蓄电池的长度13、锂蓄电池的单节工作电压为（）。
A、2VB、3.7VC、6VD、12V14、目前电动汽车采用的蓄电池主要是（）。
汽车电气复习题试题
汽车电器复习思考题一、填空题1．发电机定子由定子铁芯和定子绕组组成。
定子绕组的接法有星形连接、三角形连接两种方式，一般硅整流发电机都采用星形连接。
2．调节器通过调节磁场电流使得磁极磁通（改变）来控制发电机（输出电压），不同的调节器，调节磁场电流的方法不相同。
3．汽车充电系的组成为（蓄电池）、（电压调节器）、（交流发电机）、及（电流表）。
4．传统点火系主要由（蓄电池）、（点火开关）、（点火线圈）、（分电器）、（火花塞）、（附加电阻）、（交流发电机）组成。
5．起动型铅蓄电池性能指标常见有（电解液密度）,（电动势）,（内阻）。
6．电子调节器按搭铁方式分为（内搭铁型电子调节器）和（外搭铁型电子调节器）两种。
7．从定子三相星型绕组引出的接线柱叫（中性点）接线柱（记为 N ）其输出电压为三相桥式整流器输出电压的（一半）。
8．充电指示灯亮表明蓄电池正在（放电），发电机处于（他）励状态，灯由亮转灭表明蓄电池正在（充电），发电机正处于（自）励状态。
9．分电器型式很多，但其结构基本相同，都是由（断电器）、（配电器）、（电容器）、（点火提前角调节机构）等组成。
10．电力起动系由（起动机）、（起动继电器）、（蓄电池）等三部分组成。
11．电流表用来指示蓄电池（充放电）电流值,同时还用以监视（发电机）是否正常工作。
12．汽车倒车报警器有倒车（报警灯）和倒车（蜂鸣器）两种。
13．前照灯应能保证驾驶员看清车前 100 m内路面情况，现代高速汽车照明距离达到200到400 m。
14．喇叭是用来（提醒）行人和其他车辆，以引起注意，保证（行车）安全。
15．起动机一般由直流电动机、（传动机构）、（电磁开关）三大部分组成。
16．燃油表用来指示汽车（储油量）。
它与装在（油箱）内的燃油传感器配套工作。
17．汽车用发电机按整流二极管的多少分为（六管）、（八管）、（九管）、（十一管）。
18．有一汽车用蓄电池，其型号为6-QA-60，其中6表示（6个单格电池），Q表示（起动型），A表示（干荷电），60表示（额定容量为60Ah）。
汽车电器复习题
16．汽车充电系由蓄电池 、 发电机、 调节器充电 状态指示装置等组成。
17．普通交流发电机主要由定子、转子、调节器、 整流器、前后端盖、电刷和电刷架，以及带轮和 风扇等部件组成。
(4)电解液混浊并带褐色的蓄电池； (5)极板硫化的蓄电池； (6)充电时电解液温度超过50℃的蓄电池。
• 8.免维护蓄电池有哪些优点?
答：(1)使用中无需加水。 (2)接线柱不会腐蚀。 (3)自放电少，寿命长，使用时不
需补充充电(3.5～4年，短途车可行驶8万 km，长途车可行驶40～48万km)。
12、交流发动机有什么优点？ 答：1、结构简单 2、维修方便 3、使用寿命长 4、体积小，质量轻 5、比功率大 6、低速充电好
13、简述交流发电机的工作原理。
答：发电机转子通电产生磁场，定子在 变化的磁场中产生感应电动势。
16、蓄电池放电电流越大，容量越小。 √
17、起动机每次起动时应不大于5s，再次
起动应间隔5s。
×
18、电解液密度高，渗透力下降，内阻增
大。
√
19、汽车用交流发动机是三相异步交流发
动机。
×
20．定子绕组是由三相绕组组成的，在三相绕组中产生频 率相同，幅值相等，相位互 差120°的正弦电动势。 √ 21．硅整流器是利用二极管的单向导电性，将交流电转换 为直流电。 √ 22．从发电机输出特性可知，发电机的输出电流随着转速 升高而不断升高。 × 23．当发动机转速低，发电机由蓄电池提供励磁电流。 √ 24．蓄电池要负极搭铁，发电机则不一定要负极搭铁。 ×
21. 在双级电磁振动式调节器中，当K2 闭合时，由于励磁绕组被短路， 所以发电 机的输出电压减小。

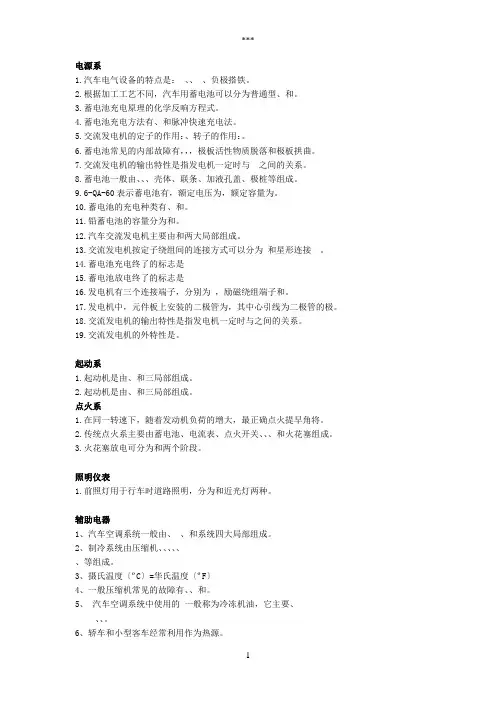

汽车电器设备复习题
电源系1.汽车电气设备的特点是：、、、负极搭铁。
2.根据加工工艺不同，汽车用蓄电池可以分为普通型、和。
3.蓄电池充电原理的化学反响方程式。
4.蓄电池充电方法有、和脉冲快速充电法。
5.交流发电机的定子的作用：、转子的作用：。
6.蓄电池常见的内部故障有，，，极板活性物质脱落和极板拱曲。
7.交流发电机的输出特性是指发电机一定时与之间的关系。
8.蓄电池一般由、、、壳体、联条、加液孔盖、极桩等组成。
9.6-QA-60表示蓄电池有，额定电压为，额定容量为。
10.蓄电池的充电种类有、和。
11.铅蓄电池的容量分为和。
12.汽车交流发电机主要由和两大局部组成。
13.交流发电机按定子绕组间的连接方式可以分为和星形连接。
14.蓄电池充电终了的标志是15.蓄电池放电终了的标志是16.发电机有三个连接端子，分别为，励磁绕组端子和。
17.发电机中，元件板上安装的二极管为，其中心引线为二极管的极。
18.交流发电机的输出特性是指发电机一定时与之间的关系。
19.交流发电机的外特性是。
起动系1.起动机是由、和三局部组成。
2.起动机是由、和三局部组成。
点火系1.在同一转速下，随着发动机负荷的增大，最正确点火提早角将。
2.传统点火系主要由蓄电池、电流表、点火开关、、、和火花塞组成。
3.火花塞放电可分为和两个阶段。
照明仪表1.前照灯用于行车时道路照明，分为和近光灯两种。
辅助电器1、汽车空调系统一般由、、和系统四大局部组成。
2、制冷系统由压缩机、、、、、、等组成。
3、摄氏温度〔ºC〕=华氏温度〔ºF〕4、一般压缩机常见的故障有、、和。
5、汽车空调系统中使用的一般称为冷冻机油，它主要、、、。
6、轿车和小型客车经常利用作为热源。
7、汽车空调的通风方法有两种，即和。
8、一般在维修汽车空调制冷系统时，常用的检漏的方法有四种，他们是、、、。
9.具有发动机怠速过低时，自动切断压缩机电磁离合器电源的功能。
三、选择题电源系1、蓄电池在放电过程中，其电解液密度是〔〕。
汽车电气设备复习题-答案已填
汽车电气设备复习题一、填空题1、铅蓄电池主要由外壳、极板、隔板、连接条_、电解液、加液孔盖以及极桩等组成。
2、东风EQ1090E汽车蓄电池型号为6-Q-105D，表示该蓄电池由6个单格组成，额定电压为12V_，20h放电率的额定容量为105A.h。
3、普通交流发电机主要由转子总成、定子总成、整流器、前后端盖、电刷、皮带轮、风扇等组成。
其中定子总成的作用是产生感应电动势，把三相交流电变成直流电输出的任务是由整流器来完成的。
4、前照灯的光学系统包括反射镜、配光镜、灯泡三部分组成。
5、在诊断点火系故障时，若取下缺火缸高压线，把线头放在离火花塞接线柱3～4mm处，起动发动机，若间隙处有火花且运转不均匀的现象减弱或消失，表明火花塞积炭。
6、分电器上的离心调节装置是随发动机转速的大小而自动改变点火提前角。
7、蓄电池电解液是由纯硫酸与蒸馏水接一定比例配制而成。
8、汽车线路图可分汽车电路图、汽车电气线、汽车电气束三种。
9东风EQ1090E汽车蓄电池型号为6-Q-105D，表示该蓄电池由6个单格组成，额定电压为12V，20h放电率的额定容量为105A.h_。
10. 蓄电池正极板上的活性物质是二氧化铅，负极板上的活性物质是纯铅。
11. 分电器上的真空调节装置是随发动机负荷的大小而自动改变点火提前角。
12. 起动机电刷的高度一般不得小于7—10mm。
13. 交流发电机硅整流器的作用是将定子绕组产生的交流电变成直流电。
14. 火花塞下部瓷绝缘体群部长度为_16—20mm称为热型火花塞。
15. 车辆上常用的显示装置有发光二极管、液晶显示器、荧光显示器和阴极射线管显示器等。
16. 起动机一般由直流串励电动机、传动机构、控制装置三部分组成。
17. 从汽车上拆下蓄电池时应先拆负极,后拆正极_。
18 铅酸蓄电池每个単格电池的标称电压为2V，正极板上的活性物质是二氧化铅，呈棕红色；负极板上的活性物质是海绵状的纯铅，呈青红色。
19. 某铅酸蓄电池型号为6—QAW—65D，其标准电压为12V，额定容量为65Ah。
汽车电器复习题库完整版
汽车电气设备复习题一、填空题。
1、汽车电气设备的电系具有、、、四个特点。
2、单线制就是将蓄电池的用导线连接到上，通常称为。
3、导电能力介于导体与之间的物体叫半导体。
4、正值温度系数多表现在其电阻值随温度而。
5、PN结晶体管半导体具有导电性。
6、晶体三极管主要用于和电路中，起和的作用。
7、蓄电池的充电过程是将电能转变成蓄电池的过程。
8、蓄电池电解液是由与接一定比例配制而成。
9、通过极柱颜色辨认正负极柱，通常正极柱呈色，负极柱呈色。
10、一只技术状态良好的蓄电池充足电时，电解液密度一般为。
11、蓄电池主要由、、、和组成。
12、CA1092型汽车6-QA-100蓄电池中6表示Q表示A表示100表示。
13、蓄电池在充、放电时，有析出而蒸发，电解液的液面高度会，使用中需补充时应添加。
14、蓄电池充电的方法有、和三种。
15、硅整流交流发电机主要由、、和等部分组成。
16、交流发电机硅整流器的作用是将定子绕组产生的变成直流电。
17、整流二极管引出电极为正极的称为管，通常用色标记；引出电极为负极的称为管，通常用色标记。
18、在低速时，磁场电流由蓄电池经点火开关供给的方式称为。
19、晶体管电子调节器是利用晶体管的来控制发电机的电压。
20、调节器与交流发电机的形式必须一致，否则发电机不能输出电压。
21、汽车起动机主要由、和三部分组成。
22、起动机单向离合器结构型式可分式、式和式三种。
23、起动机电磁机构是控制单向离合器驱动齿轮和电磁力。
24、分电器主要由、、和等组成；其断电器用于接通或切断。
25、磁感应电子点火系主要由、、和等组成。
26、分电器上的真空调节装置是随发动机的大小而自动改变。
27、分电器上的离心调节装置是随发动机的大小而自动改变。
28、起动机每次工作时间不应超过秒，连续工作时间在秒以下，每次间隔时间不得小于秒。
29、电容器与并联，用于减小提高。
30、点火线圈的附加电阻具有温度电阻迅速，温度电阻迅速的特点。
汽车电器复习题
汽车电器复习题一、填空题1、正极板上的活性物质是，负极板上的活性物质是。
1、二氧化铅、纯铅；2、蓄电池内阻包括，，，。
2、极板电阻、隔板电阻、电解液电阻、连条电阻。
3、蓄电池的充电方法有，，。
3、定电流充电、定电压充电、快速脉冲充电。
4、交流发电机电压调节器的作用是：。
4、调节励磁电流的大小。
5、交流发电机的电枢由，组成。
起动直流电机的电枢由，和组成。
5、铁心、定子绕组；电枢轴、电枢铁心、电枢绕组。
6、起动机的传动机构有，，。
6、滚柱式单项离合器、摩擦片式单向离合器、弹簧式单向离合器。
7、传统点火式提前机构有，，。
7、离心提前机构、真空提前机构、辛烷值选择器。
8、前照灯由，，三个光学组件组成。
8、灯泡、反射镜、配光镜。
9、汽车空调由，，，四个局部组成。
9、制冷系统、暖风系统、通风系统、空气净化装置。
10、汽车电路中的导线按用途分和。
10、低压导线、高压导线。
选择题11、蓄电池放电时，正极板上的和负极板上的与电解液发生化学反响，变成了PbSO4 和。
使得电解液相对密度变，内阻变，端电压变。
11、PbO2、 Pb 、水。
低，大，低12、汽车用发电机按整流二极管的多少为、、、发电机；按励磁绕组搭铁方式不同，又分和两种。
12、六、八、九、十一、内搭铁、外搭铁。
13、起动机一般由、、三大局部组成。
13、直流电动机、单向传动机构、操纵机构。
14、倒车报警器常见有和两种。
14、倒车蜂鸣器、倒车语音报警器。
15、电压表是用来指示发电机和蓄电池的，在结构型式上有、两种。
15、端电压，电热式、电磁式。
16. 各种汽车常用的起动方式有____ __ _ ____和两种。
16、人力起动、电力起动17. 转向信号灯的闪光器主要有 _______________ 、 ______________ 和___________。
17、电热式、电容式、晶体管式。
18. 汽车起动机由________ ______、________和控制装置组成18、直流串励电动机、传动机构、控制装置19. 为了监视汽车发动机的运转状况，在汽车驾驶室内装有各种仪表，主要有机油压力表、水温表、 _________________ 、 _________________ 和_____________。
汽车电气总复习题
一、填空题1.蓄电池的正极板总是比负极板少一片。
2.铅酸蓄电池正极板上的活性物质是二氧化铅，呈棕红色颜色；负极板上的活性物质是海绵状的纯铅，呈青灰色颜色。
3.蓄电池的放电过程的化学反应方程式是：PbO2+2H2SO4+Pb=PbSO4+2H2O+PbSO44.蓄电池的充电方法有定流充电、定压充电、快速脉冲充电。
5.汽车用交流发电机由三相同步交流发电机和硅二极管整流器两大部分组成。
6.整流器的作用是把三相同步交流发电机产生的三相交流电转换成直流电输出，它一般用六个硅二极管接成三相桥式全波整流电路。
有些硅整流发电机还有小功率励磁二极管和中性点二极管。
7.汽车发电机电压调节器的原理是，随着汽车发动机转速的不同，通过自动调节发电机励磁电流的方法，来达到使发电机输出的电压稳定在调压值上的目的。
8.交流发电机的励磁方式有他励、自励两种9.汽车充电系统由交流发电机、蓄电池、调节器及充电状态指示装置组成。
10.各种汽车常用的起动方式有人力起动和电力起动两种。
11.汽车起动机由直流串励电动机、传动机构和控制装置组成。
12.直流串励电动机主要由电枢、磁极、换向器等主要部件构成。
13.当往车上装蓄电池时，应先接起动机电缆，再接搭铁电缆，以防工具搭铁引起强烈点火花。
14.霍尔式分电器总成主要由霍尔信号传感器、配电器、真空点火提前装置和离心式点火提前装置组成。
15.点火线圈按其磁路结构形式的不同，可分为开磁路式和闭磁路式两种。
16.霍尔信号发生器主要由叶片转子、永久磁铁、霍尔元件等组成17.晶体管点火控制器的功能是将信号发生器传来的脉冲信号处理并放大，在需要点火的瞬间，将大功率开关管由饱和导通状态变为截止状态，使点火线圈初级电流突然中断，在点火线圈次级感应出点火高电压。
18.汽车电喇叭按外形可分为盆形、筒形和螺旋形三种。
19.前照灯的光学组件包括反射镜、配光镜和灯泡。
20.转向信号灯的闪光器主要有电热式、电容式和晶体管式。
汽车-电气设备复习题
《汽车电气设备》复习题一、填空题：（每空 1 分，共20分)1、交流发电机主要由、、、及前后端盖等组成.2、起动机一般由、、和电磁操纵机构三部分组成。
3、与分电器触点并联的电容的作用是、延长触点寿命，并提高 .4、前照灯采用远光和近光的双丝灯泡，在会车时通过切换远光、近光实现。
5、蓄电池是可逆式直流电源，它与发电机后组成汽车电源，在发动机正常工作时，汽车用电设备主要由供电。
6、蓄电池充电的方法有、和三种。
7、磁感应电子点火系主要由、、和等组成。
8、火花塞的电极间隙多为 mm；但采用电子点火时,间隙可增大到1.0-1.2mm。
9、起动机每次工作时间不应超过秒，每次间隔时间不得小于秒。
1、定子、转子、整流器。
2、串励直流电机、传动机构。
3、减小触点火花、次级电压。
4、变换。
5、并联、发电机。
6、恒流充电、恒压充电、脉冲快速充电。
7、磁感应式分电器、电子点火组件、点火线圈、火花塞.8、0.6-0.79、 5秒、 15 秒.1、按照传统的方式，汽车电气设备按功能不同可分为、、、仪表系统、照明与信号灯系统、辅助控制装置,几个分系统。
2、使用万用表测量线路中的电流时,须电路并将万用表在线路中，钳形电流表可在电路的情况下，直接测量线路中的大电流。
3、蓄电池主要由、、和外壳，四部分组成。
4、电解液由蓄电池专用和按一定比例配制而成，其电解液密度在25℃常温下，一般在的范围内,电解液液面高出极板 .5、蓄电池的外部故障有、；内部故障有、等。
6、硅整流发电机主要由、、、四部分组成。
7、硅整流发电机转子总成的作用是产生；定子总成的作用是产生。
8、交流发电机V形皮带松紧度的检查与调整，用大拇指下压(30-40N），其绕度应为，若不符合应加以调整。
9、交流发电机检修中，用直尺检查电刷外漏的长度，一般不小于否则应更换电刷或电刷弹簧。
10、启动机一般由、、、三大部分组成。
11、启动系统易出现的典型故障主要有、、、 .12、与分电器触点并联的电容的作用是，延长触点寿命，并提高次级电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欢迎阅读
汽车电器设备结构与维修复习题
一、选择题
１. 蓄电池是将（）的装置。
A.化学能转化为电能
B. 热能转化为化学能
参考答案：A
2. 免维护蓄电池汽车行驶（）km无需添加蒸馏水。
A.800
B. 80000
3.
A.
4.
A. 2
5.
A.
6. ）A。
7.
A、
8.
A.
B.
9. 滚柱式单向离合器所能承受的转矩为（）N.m。
A.87.5
B. 25.5
参考答案：B
10. 直流串励式启动机在空载时，电流最小，转速达到最大值，功率为（）
A．最大值B．零
参考答案：B
二、判断题
对下面的每个小题的论述作出判断。
在每个小题的括号中填上你的判断。
论述对，填上Y，不对，填上N。
1. 蓄电池极板组中负极板总是比正极板少一片。
（）参考：N
2. 配制电解液时应将硫酸徐徐倒入蒸馏水中。
（）参考：Y
3. 汽车在正常运行时，向电器供电的是发电机。
（）参考：Y
4. 轿车发电系统的电压调整范围为13.5V－14.5V。
（）参考：Y
5. 充电指示灯灭就是发电机有故障而不发电。
（）参考：N
6. 启动机投入工作时，应先接通主电路，然后再使齿轮啮合。
（）参考：N
7. 汽车上所有用电设备的电流都必须经过电流表。
（）参考：N
8.由于采用启动保护继电器，所以不需要单向离合器。
（）参考：N
9. 火花塞积炭后，次级电压将显着增强。
（）参考：N
10.
1.
PbO
2.
（1
（2
（3
（4
3.
提供旋转磁场；定子产生三相交流电；前后端盖支承转子、安装和封闭内部构件；风扇起冷却作用；皮带轮传递动力。
整流器的作用是将三相绕组产生的交流电转变为直流电向外输出。
4. 简述交流发电机不充电的原因。
参考答案：
（1）发电机传动带过松或严重打滑。
（2）发电机“电枢”或“磁场”接线柱松脱、过脏、绝缘损坏或导线连接不良。
（3）发电机内部故障。
滑环绝缘击穿，定子或转子线圈短路、断路，电刷在
（4）电刷架内卡滞，整流器损坏等。
（5）充电指示灯接线搭铁。
四、综合题
1、以下图为例，分析感应式无触点电子点火电路的工作过程。
参考答案：
（1）当发动机未工作，传感器的信号转子不动时，传感器无输出信号，点火线圈初级绕组有
——A点—电流流过。
此时，电流从蓄电池的“十”极——点火开关—R4——R1——P点一T l(b
，c)
—传感线圈——B点——回到蓄电池的“一”极(搭铁)。
T2管的发射极加正向电压而导通，T3截止时，蓄电池通过R5向T4提供偏流使T4导通，此时，R7上的电压加到T5(b
，使T5导通，这样初
，c)
级电路接通。
（2
电位，T2
（32向T3。
