不锈钢表面处理方法汇总

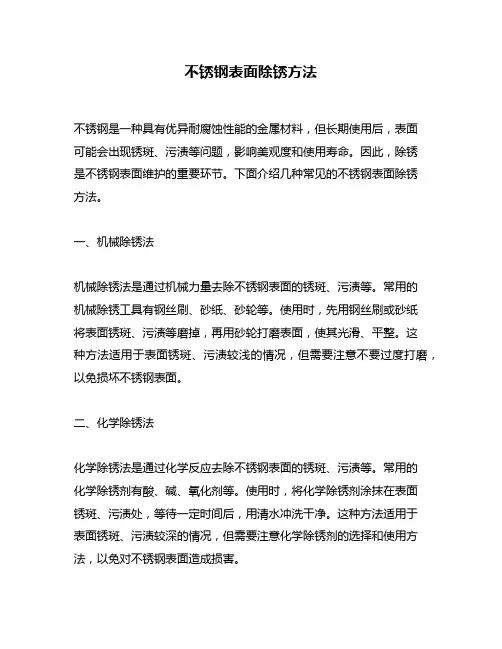

不锈钢表面除锈方法
不锈钢表面除锈方法不锈钢是一种具有优异耐腐蚀性能的金属材料，但长期使用后，表面可能会出现锈斑、污渍等问题，影响美观度和使用寿命。
因此，除锈是不锈钢表面维护的重要环节。
下面介绍几种常见的不锈钢表面除锈方法。
一、机械除锈法机械除锈法是通过机械力量去除不锈钢表面的锈斑、污渍等。
常用的机械除锈工具有钢丝刷、砂纸、砂轮等。
使用时，先用钢丝刷或砂纸将表面锈斑、污渍等磨掉，再用砂轮打磨表面，使其光滑、平整。
这种方法适用于表面锈斑、污渍较浅的情况，但需要注意不要过度打磨，以免损坏不锈钢表面。
二、化学除锈法化学除锈法是通过化学反应去除不锈钢表面的锈斑、污渍等。
常用的化学除锈剂有酸、碱、氧化剂等。
使用时，将化学除锈剂涂抹在表面锈斑、污渍处，等待一定时间后，用清水冲洗干净。
这种方法适用于表面锈斑、污渍较深的情况，但需要注意化学除锈剂的选择和使用方法，以免对不锈钢表面造成损害。
三、电化学除锈法电化学除锈法是通过电化学反应去除不锈钢表面的锈斑、污渍等。
常用的电化学除锈工具有电解槽、电解液等。
使用时，将不锈钢表面浸泡在电解液中，通过电流作用，使表面锈斑、污渍等被电解掉。
这种方法适用于表面锈斑、污渍较深、较难清除的情况，但需要注意电解液的选择和使用方法，以免对不锈钢表面造成损害。
四、高压水流除锈法高压水流除锈法是通过高压水流冲击去除不锈钢表面的锈斑、污渍等。
常用的高压水流除锈工具有高压水枪、高压水泵等。
使用时，将高压水枪对准表面锈斑、污渍处，用高压水流冲击，使其被冲掉。
这种方法适用于表面锈斑、污渍较浅、较易清除的情况，但需要注意高压水流的强度和方向，以免对不锈钢表面造成损害。
以上是常见的不锈钢表面除锈方法，不同的方法适用于不同的情况，需要根据实际情况选择合适的方法进行除锈。
同时，除锈后需要对不锈钢表面进行保养，以延长其使用寿命。
不锈钢的七种表面处理工艺
不锈钢的七种表面处理工艺作为一位设计师，对材质的深入把握可以让自己的设计作品锦上添花，而不锈钢则是产品中经常应用到的一种材料。
不同的不锈钢表面处理工艺，能够让同样的材质凸显不同的视觉效果及手感特征。
从设计的角度出发，需要了解下面这7种不锈钢的表面处理工艺。
1 PVD工艺PVD(Physical Vapor Deposition)---物理气相沉积：指利用物理过程实现物质转移，将原子或分子由源转移到基材表面上的过程。
它的作用是可以使某些有特殊性能（强度高、耐磨性、散热性、耐腐性等）的微粒喷涂在性能较低的母体上，使得母体具有更好的性能。
PVD基本方法：真空蒸发、溅射、离子镀（空心阴极离子镀、热阴极离子镀、电弧离子镀、活性反应离子镀、射频离子镀、直流放电离子镀）。
iPhone X不锈钢加PVD工艺的顺利量产，标志着不锈钢加塑胶中框PVD技术方案已经成熟，为手机厂商表面处理方案多增加一项选择。
而小米6 不锈钢中框也是采用了PVD镀膜工艺2 喷砂（喷丸）处理喷砂是采用压缩空气为动力，以形成高速喷射束将喷料（铜矿砂、石英砂、金刚砂、铁砂、海砂）高速喷射到需处理工件表面，使工件表面的外表或形状发生变化。
喷砂在工程与表面工艺方面都有很强的应用，如：提高粘接件粘度、去污、优化机加工后的表面毛刺、表面哑光处理。
喷砂工艺比手工打磨要均匀而高效，这种方法的不锈钢处理，打造出产品的低调、耐用的特征。
下面举几个例子直观看看喷砂工艺的效果：3 化学处理化学处理是采用化学或电化学处理使不锈钢表面生成一层稳定化合物方法的统称。
像我们常说的电镀便是用电化学处理的。
单独或混合使用酸溶液、阳极溶解(电解)等进行除锈，使用磷酸盐处理、铬酸盐处理、发黑、阳极氧化等使金属表面生成一层保护膜，均属于此种方法。
这种方法能够达到复杂的花纹效果，打造复古或是现代的设计需求。
4 镜面处理不锈钢的镜面处理，简单来讲就是对不锈钢表面进行抛光，抛光手法分为物理抛光和化学抛光。
不锈钢常见表面处理工艺
不锈钢常见表面处理工艺
不锈钢表面处理工艺是对不锈钢材料进行加工和改变表面特性的一种方法。
常见的不锈钢表面处理工艺包括抛光、酸洗、喷砂、电镀等。
1. 抛光是一种常见的不锈钢表面处理工艺，通过机械研磨和抛光，可以使不锈钢表面光滑、亮泽。
抛光可以分为机械抛光和电解抛光两种。
机械抛光是利用机械设备和研磨材料对不锈钢表面进行研磨，使其表面光滑。
电解抛光是利用电解液和电流作用于不锈钢表面，去除表面氧化物和杂质，使其表面光洁。
2. 酸洗是一种常用的不锈钢表面处理工艺，通过浸泡不锈钢材料于酸性溶液中，去除表面氧化物和锈蚀物，使其表面光洁。
常用的酸洗溶液包括盐酸、硝酸等。
酸洗可以改善不锈钢表面的光洁度和耐腐蚀性能，增强其美观性和耐久性。
3. 喷砂是一种常见的不锈钢表面处理工艺，通过高速喷射砂粒或其他磨料，冲击不锈钢表面，去除表面氧化物和污垢，使其表面变得粗糙。
喷砂可以使不锈钢表面形成一层均匀的磨砂纹理，增加其触感和美观度。
喷砂可以根据需要调整砂粒的粗细和冲击力，以获得不同的表面效果。
4. 电镀是一种常用的不锈钢表面处理工艺，通过在不锈钢表面镀上一层金属或合金，改变其表面特性。
常用的电镀材料包括镀铬、镀
铜、镀镍等。
电镀可以提高不锈钢表面的硬度、耐磨性和耐腐蚀性，同时也可以增加其美观度和装饰效果。
不锈钢表面处理工艺可以改变不锈钢材料的表面特性，提高其光洁度、耐腐蚀性和装饰效果。
不同的表面处理工艺可以根据需要选择和组合使用，以满足不同的应用要求。
不锈钢表面处理工艺的选择应考虑到材料的性质、使用环境和装饰要求等因素，以获得最佳的表面处理效果。

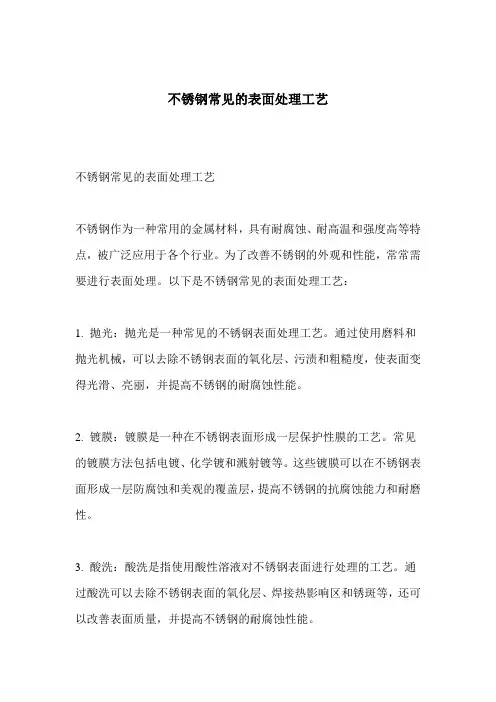

不锈钢常见的表面处理工艺
不锈钢常见的表面处理工艺
不锈钢常见的表面处理工艺
不锈钢作为一种常用的金属材料，具有耐腐蚀、耐高温和强度高等特点，被广泛应用于各个行业。
为了改善不锈钢的外观和性能，常常需要进行表面处理。
以下是不锈钢常见的表面处理工艺：
1. 抛光：抛光是一种常见的不锈钢表面处理工艺。
通过使用磨料和抛光机械，可以去除不锈钢表面的氧化层、污渍和粗糙度，使表面变得光滑、亮丽，并提高不锈钢的耐腐蚀性能。
2. 镀膜：镀膜是一种在不锈钢表面形成一层保护性膜的工艺。
常见的镀膜方法包括电镀、化学镀和溅射镀等。
这些镀膜可以在不锈钢表面形成一层防腐蚀和美观的覆盖层，提高不锈钢的抗腐蚀能力和耐磨性。
3. 酸洗：酸洗是指使用酸性溶液对不锈钢表面进行处理的工艺。
通过酸洗可以去除不锈钢表面的氧化层、焊接热影响区和锈斑等，还可以改善表面质量，并提高不锈钢的耐腐蚀性能。
4. 喷砂：喷砂是一种通过高速喷射研磨颗粒对不锈钢表面进行处理的工艺。
喷砂可以去除不锈钢表面的氧化层、污渍和瑕疵，使表面呈现出一种磨砂、粗糙的效果，并增加不锈钢的附着力。
5. 钝化：钝化是指在不锈钢表面形成一层钝化膜的工艺。
这层薄膜可以进一步改善不锈钢的抗腐蚀性能，并提高耐候性和耐磨性。
常见的钝化方法包括酸洗钝化、溶液钝化和电化学钝化等。
请注意，不同的表面处理工艺适用于不同的不锈钢应用和要求。
应根据具体情况选择适宜的表面处理工艺，并确保合理的操作和环境，以获得满意的效果。
综合应用这些表面处理工艺可以改善不锈钢的外观、性能和耐腐蚀性能，增加其在各个领域的应用价值。

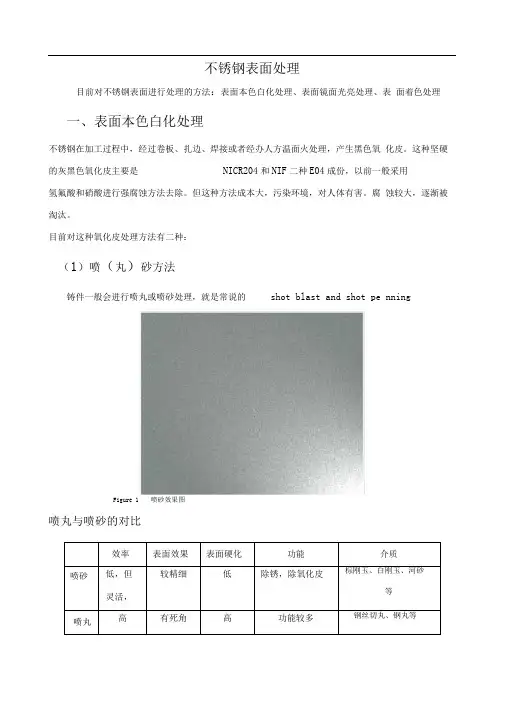

不锈钢表面处理
不锈钢表面处理目前对不锈钢表面进行处理的方法：表面本色白化处理、表面镜面光亮处理、表面着色处理一、表面本色白化处理不锈钢在加工过程中，经过卷板、扎边、焊接或者经办人方温面火处理，产生黑色氧化皮。
这种坚硬的灰黑色氧化皮主要是NICR204和NIF二种E04成份，以前一般采用氢氟酸和硝酸进行强腐蚀方法去除。
但这种方法成本大，污染环境，对人体有害。
腐蚀较大，逐渐被淘汰。
目前对这种氧化皮处理方法有二种：（1）喷（丸）砂方法铸件一般会进行喷丸或喷砂处理，就是常说的shot blast and shot pe nningFigure 1 喷砂效果图喷丸与喷砂的对比喷丸不但除锈，除表面氧化皮，还提高表面粗糙度，去除零件机加工毛刺，消除零件内应力，减少热处理后零件变形，提高零件表面耐磨，受压能力等喷砂一般是手工操作来完成，其速度与抛丸相比要慢，而且假如使用的是砂石，在喷砂的过程中砂石与构件的撞击会产生一些砂石粉末，这些粉未会粘附在构件表面，而且喷砂对构件的表面粗糙度低于抛丸。
抛喷丸增强了工件的表面强度，延长工件的返锈时间。
喷砂只能起到表面的修饰作用。
(2)化学法用一种无污染酸洗钝化膏和常温无毒害的带有无机添加剂的清洗液进行浸洗。
从而达到不锈钢本色的白化处理之目的。
基本上看上去是一目光的色泽。
这种方法对大型、复杂产品较适用，值得推广应用。
酸洗钝化方式根据操作方式不同，不锈钢酸洗钝化处理主要有浸渍法、膏剂法、涂刷法、喷淋法、循环法、电化学法等6种方法。
Figure 2 钝化前后效果图钝化机理:金属经氧化性介质处理后，其腐蚀速度比原来未处理前有显著下降的现象称金属的钝化。
其钝化机理主要可用薄膜理论来解释，即认为钝化是由于金属与氧化性介质作用，作用时在金属表面生成一种非常薄的、致密的、覆盖性能良好的、能坚固地附在金属表面上的钝化膜。
这层膜成独立相存在，通常是氧和金属的化合物。
它起着把金属与腐蚀介质完全隔开的作用，防止金属与腐蚀介质直接接触，从而使金属基本停止溶解形成钝态达到防止腐蚀的效果。

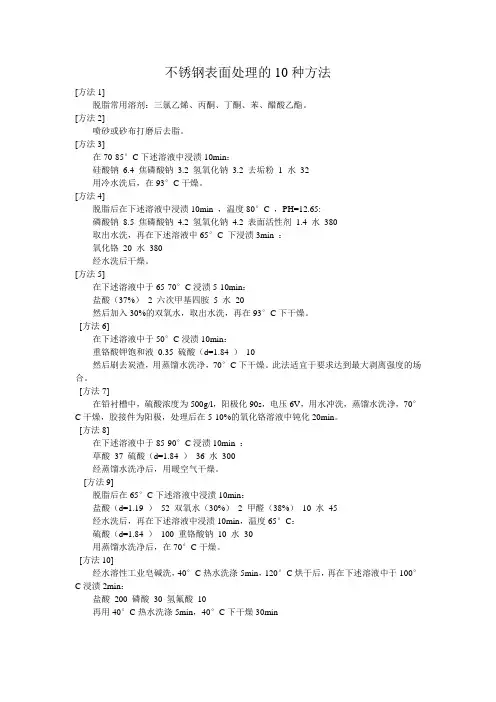

不锈钢表面处理的10种方法
[方法10]
经水溶性工业皂碱洗，40°C热水洗涤5min，120°C烘干后，再在下述溶液中于100°C浸渍2min：
盐酸200磷酸30氢氟酸10
再用40°C热水洗涤5min，40°C下干燥30min
在下述溶液中于50°C浸渍10min：
重铬酸钾饱和液0.35硫酸（d=1.84）10
然后刷去炭渣，用蒸馏水洗净，70°C下干燥。此法适宜于要求达到最大剥离强度的场合。
[方法7]
在铅衬槽中，硫酸浓度为500g/l，阳极化90s，电压6V，用水冲洗，蒸馏水洗净，70°C干燥，胶接件为阳极，处理后在5-10%的氧化铬溶液中钝化20min。
磷酸钠8.5焦磷酸钠4.2氢氧化钠4.2表面活性剂1.4水380
取出水洗，再在下述溶液中65°C下浸渍3min：
氧化铬20水380
经水洗后干燥。
[方法5]
在下述溶液中于65-70°C浸渍5-10min：
盐酸（37%）2六次甲基四胺5水20
然后加入30%的双氧水，取出水洗于85-90°C浸渍10min：
草酸37硫酸（d=1.84）36水300
经蒸馏水洗净后，用暖空气干燥。
[方法9]
脱脂后在65°C下述溶液中浸渍10min：
盐酸（d=1.19）52双氧水（30%）2甲醛（38%）10水45
经水洗后，再在下述溶液中浸渍10min，温度65°C：
硫酸（d=1.84）100重铬酸钠10水30
不锈钢表面处理的10种方法
[方法1]
脱脂常用溶剂：三氯乙烯、丙酮、丁酮、苯、醋酸乙酯。
[方法2]
喷砂或砂布打磨后去脂。
[方法3]
在70-85°C下述溶液中浸渍10min：
不锈钢表面处理技术
不锈钢表面处理技术引言：不锈钢是一种常用的金属材料，具有耐腐蚀、美观、易清洁等优点，在家居、建筑、制造业等领域得到广泛应用。
然而，不锈钢的表面容易受到污染、划伤和氧化等问题的困扰，为了解决这些问题，人们开发了各种不锈钢表面处理技术。
一、电化学抛光电化学抛光是一种常用的不锈钢表面处理方法，通过在电解液中施加电流，使不锈钢表面产生微观级别的溶解和脱盐反应，从而达到抛光的效果。
该方法能够使不锈钢表面变得光滑、亮丽，并且具有耐腐蚀性能。
二、机械抛光机械抛光是利用机械设备对不锈钢表面进行磨削、抛光的方法。
通过选用适当的磨料和工艺参数，可以使不锈钢表面平整、光滑，并且去除划痕和氧化物。
机械抛光适用于各种形状和尺寸的不锈钢制品。
三、化学处理化学处理是利用化学方法对不锈钢表面进行处理的技术。
例如，酸洗可以去除不锈钢表面的氧化皮和污染物，酸洗后的不锈钢表面具有更高的亮度和耐腐蚀性。
另外，化学着色可以在不锈钢表面形成不同颜色的氧化膜，增加其美观性。
四、喷砂处理喷砂处理是利用高速喷射的磨料颗粒对不锈钢表面进行冲击，达到清洁和增加粗糙度的效果。
喷砂处理可以使不锈钢表面均匀、细腻，并且增加其附着力，适用于各种不锈钢制品的表面处理。
五、阳极氧化阳极氧化是一种将不锈钢表面形成氧化膜的处理方法。
通过在酸性电解液中加入适当的电流和电压，可以在不锈钢表面形成致密、均匀的氧化膜，提高不锈钢的耐腐蚀性和硬度。
阳极氧化还可以通过调节电解液的成分和处理参数，实现不同颜色的氧化膜形成。
六、喷涂涂料喷涂涂料是一种简单、有效的不锈钢表面处理方法。
选用适当的涂料，通过喷涂的方式涂覆在不锈钢表面，可以增加其美观性和耐腐蚀性。
喷涂涂料还可以选择不同颜色和效果，满足不同需求。
七、镀膜处理镀膜处理是一种在不锈钢表面镀覆金属或合金膜的方法。
通过在电解液中施加电流，使金属离子在不锈钢表面析出并形成均匀的膜层，可以改善不锈钢的耐腐蚀性、硬度和摩擦性能。
常见的镀膜材料包括镍、铬、锌等。
不 锈 钢 表 面 处 理 方 法
工厂常用不锈钢表面处理方法1、1. 预处理;A : 去毛刺,去焊疤; 使用手提打磨机,磨片有玻璃钢纤维基体树脂型和砂纸型.B : 去油污,尘埃,泥土,指印; 使用碱或酸洗或有机溶液洗,喷砂,滚光等方法.2. 抛光处理;A : 使用磨光轮进行抛光处理;[ 磨光轮就是用布片层叠而成的那种,在高速旋转下(20~35M/S即当使用Φ300的布轮时,其速度为2000r/min就可以了)在高速旋转下涂擦上抛光膏(有白,黄,绿,红色几种), 抛光不锈钢适宜绿色那种,可以产生镜面效果].B : 喷砂处理; 可以使表面获得较为精细美观之效果.①干喷砂处理; 1毫米厚度以下不锈钢适宜用石英砂(粒度为0.5~0.2/mm),气压为10个工业大气压,即0.5~0.1mpa,压缩空气为无水无油.②湿喷砂处理; 将石英砂与水混合为砂浆,适量加点亚硝酸钠,其它同上.③上述完成后对工件再进行清洗,干燥工序.3. 表面处理范围;不锈钢表面可以送去专门工厂进行加工;它可以电镀铬/铜/锌/锡/镉/钛/渗氮/氮碳共渗/电解饨化/着黑色/彩色/腐蚀加工/刻印花纹图案/浮雕精饰加工等.2、不锈钢表面处理过程常见问题及预防措施前言不锈钢具有独特的强度、较高的耐磨性、优越的防腐性能及不易生锈等优良的特性。
故广泛应用于化工行业，食品机械，机电行业，环保行业，家用电器行业及家庭装潢，精饰行业，给予人们以华丽高贵的感觉。
不锈钢的应用发展前景会越来越广，但它的应用发展很大程度上决定不锈钢表面处理技术发展程度。
一、常见不锈钢表面处理方法常用不锈钢表面处理技术有以下几种处理方法：①表面本色白化处理；②表面镜面光亮处理；③表面着色处理。
二、不锈钢表面处理方法有如下几种：⑴化学氧化着色法；⑵电化学氧化着色法；⑶离子沉积氧化物着色法；⑷高温氧化着色法；⑸气相裂解着色法。
三、不锈钢表面处理加工过程中存在问题3.1 焊缝缺陷：焊缝缺陷较严重，采用手工机械打磨处理方法来弥补，产生的打磨痕迹，造成表面不均匀，影响美观。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设备常识之
工厂常用不锈钢表面处理方法
1、
1. 预处理;
A : 去毛刺,去焊疤; 使用手提打磨机,磨片有玻璃钢纤维基体树脂型和砂纸型.
B : 去油污,尘埃,泥土,指印; 使用碱或酸洗或有机溶液洗,喷砂,滚光等方法.
2. 抛光处理;
A : 使用磨光轮进行抛光处理;[ 磨光轮就是用布片层叠而成的那种,在高速旋转下(20~35M/ S即当使用Φ300的布轮时,其速度为2000r/min就可以了)在高速旋转下涂擦上抛光膏(有白,黄,绿,红色几种), 抛光不锈钢适宜绿色那种,可以产生镜面效果].
B : 喷砂处理; 可以使表面获得较为精细美观之效果.
①干喷砂处理; 1毫米厚度以下不锈钢适宜用石英砂(粒度为0.5~0.2/mm),气压为10个工业大气压,即0.5~0.1mpa,压缩空气为无水无油.
②湿喷砂处理; 将石英砂与水混合为砂浆,适量加点亚硝酸钠,其它同上.
③上述完成后对工件再进行清洗,干燥工序.
3. 表面处理范围;
不锈钢表面可以送去专门工厂进行加工;它可以电镀铬/铜/锌/锡/镉/钛/渗氮/氮碳共渗/电解饨化/着黑色/彩色/腐蚀加工/刻印花纹图案/浮雕精饰加工等.
2、
不锈钢表面处理过程常见问题及预防措施
前言
不锈钢具有独特的强度、较高的耐磨性、优越的防腐性能及不易生锈等优良的特性。
故广泛应用于化工行业，食品机械，机电行业，环保行业，家用电器行业及家庭装潢，精饰行业，给予人们以华丽高贵的感觉。
不锈钢的应用发展前景会越来越广，但它的应用发展很大程度上决定不锈钢表面处理技术发展程度。
一、常见不锈钢表面处理方法
常用不锈钢表面处理技术有以下几种处理方法：
①表面本色白化处理；②表面镜面光亮处理；③表面着色处理。
二、不锈钢表面处理方法有如下几种：
⑴化学氧化着色法；
⑵电化学氧化着色法；
⑶离子沉积氧化物着色法；
⑷高温氧化着色法；
⑸气相裂解着色法。
三、不锈钢表面处理加工过程中存在问题
3.1 焊缝缺陷：焊缝缺陷较严重，采用手工机械打磨处理方法来弥补，产生的打磨痕迹，造成表面不均匀，影响美观。
3.2 表面不一致：只对焊缝进行酸洗钝化，也造成表面不均匀，影响美观。
3.3 划痕难除去：整体酸洗钝化，也不能将加工过程中产生的各种划痕去掉，并且也不能去除由于划伤、焊接飞溅而粘附在不锈钢表面的碳钢、飞溅等杂质，导致在腐蚀介质存在的条件下发生化学腐蚀或电化学腐蚀而生锈。
3.4 打磨抛光钝化不均匀：手工打磨抛光后进行酸洗钝化处理，对面积较大的工件，很难达到均匀一致处理效果，不能得理想的均匀表面。
并且工时费用，辅料费用也较高。
3.5 酸洗能力有限：酸洗钝化膏并不是万能的，对等离子切割、火焰切割而产和黑色氧化皮，较难除去。
3.6 人为因素造成的划伤比较严重：在吊装、运输和结构加工过程中，磕碰、拖拉、锤击等人为因素造成的划伤比较严重，使得表面处理难度加大，而且也是处理后产生锈蚀的主要原因。
3.7 设备因素：在型材、板材卷弯、折弯过程中，造成的划伤和折痕也是处理后产生锈蚀的主要原因。
3.8 其他因素：不锈钢原材料在采购、储存过程中，由于吊装、运输过程产生的磕碰和划伤也比较严重，也是产生锈蚀的原因之一。
四、不锈钢表面处理应采取预防措施
1、储存、吊装、运输
A不锈钢件储存:应有专用存放架，存放架应为木质或表面喷漆的碳钢支架或垫以橡胶垫，以与碳钢等其它金属材质隔离。
存放时，储存位置应便于吊运，与其它材料存放区相对隔离，应有防护措施，以避免灰尘、油污、铁锈对不锈钢的污染。
B 不锈钢件吊装：吊装时，应采用专用吊具，如吊装带、专用夹头等，严禁使用钢丝绳以免划伤表面；并且在起吊和放置时，应避免冲击磕碰造成划伤。
C 不锈钢件运输：运输时，应用运输工具（如小车、电瓶车等），并应洁净有隔离防护措施，以防灰尘、油污、铁锈污染不锈钢。
严禁拖拉，避免磕碰、划伤。
2 不锈钢表面处理
A 清理打磨：如有损伤应打磨，尤其与碳钢件接触造成的划伤和飞溅、割渣造成的损伤必须认真彻底地清理打磨干净。
B 机械抛光：要采用适当的抛光工具进行抛光，要求处理均匀一致，并避免过抛和再划伤。
C 除油除尘：不锈钢件在进行酸洗钝化前，必须按工艺清除油污、氧化皮、灰尘等杂物。
D 水喷砂处理：要根据不同的处理要求，选用不同的微玻璃珠、不同的工艺参数，并避免过喷等。
E 酸洗钝化：不锈钢件的酸洗钝化必须严格按工艺要求进行钝化。
F 清洗干燥：酸洗钝化后，应严格按工艺进行中和、冲洗、干燥，彻底清除残留的酸液。
G 保护：不锈钢件表面处理完毕后，应做好防护，避免人员抚摸和油污、灰尘等杂物的二次污染。
H 避免再加工：不锈钢件表面处理完毕后，应避免对该零部件或产品的再加工。
3、
不锈钢表面处理方法：
目前对不锈钢表面进行处理的方法:
（1）表面本色白化处理;
（2）表面镜石光亮处理;
（3）表面着色处理。
1、不锈钢在加工过程中，经过卷板、扎边、焊接或者经办人方温面火处理，产生黑色氧化皮。
这种坚硬的灰黑色氧化皮主要是NICR2O4和NIF二钟EO4成分，以前一般采用氢氟酸和硝酸进行强腐蚀方法去除。
但这种方法成本大，污染环境，对人体有害。
腐蚀较大，逐渐被淘汰。
目前对这种氧化皮处理方法有二种：
（1）采用喷（丸）砂方法。
（2）采用化学法。
即使用一钟无污染酸洗钝化膏和常温无毒害的带有无机添加剂的清洗液进行浸洗。
从而达到不锈钢本色的白化处理之目的。
基本上看上去是一目光的色泽。
这种方法对大型、复杂产品较适用，值得推广应用。
2、不锈钢表面镜面光亮处理方法：
根据不锈钢产品的复杂程度和用户要求情况不同可分别采用机械抛光、化学抛光、电化学抛光等方法来达到镜石光泽。
3. 不锈钢着色不仅赋于不锈钢制品各种颜色，增加产品的花色品种，而且提高产品耐磨性和耐磨能性。
不锈钢着色方法有如下几种：
（1）离子沉积氧化物或氧化物;
（2）高温氧化法;
（3）化学氧化法。
电化学氧化法;
（4）气相裂解法。
简述各种方法概况如下：
（1）离子沉积氧化物或氧化物法就是将不锈钢工件放在真空镀膜机中进行真空蒸发镀：例如：镀钛金的手表壳和手表带。
一般是金黄色。
这种方法适用于大批量产品加工。
因为投资大，成本高，小批量产品不合算。
（2）高温氧化法是在特定的熔盐中，浸入工件保持在一定的工艺范围，使工件形成一定厚度氧化膜，而呈现出各种不同色泽。
（3）化学法就是在特定溶液中，通过化学氧化形成膜的颜色，一般有“因可法”使用较多，不过要能保证一批产品色泽一致的话，必须用参比电报来控制。
（4）电化学法，是在特定溶液中，通过电化学氧化形成膜的颜色，这个商业中得到应用。
（5）气相裂解法，较为复杂，在工业中应用较少。
