前室楼梯间送风量计算表
防排烟规范--新旧规范总结
三、进排风井开口的间距要求
u 3.送风机的进风口不应与排烟风机的出风口设在同一面上。当必须设在同 一面上时，送风机的进风口与排烟风机的出风口应分开布置。竖向布置时， 送风机的进风口应设置在排烟机出风口的下方，其两者边缘最小垂直距离 不应小于6.0m；水平布置时，两者边缘最小水平距离不应小于20.0m。
u 11.100m以内的住宅，50m以内的公建及厂房，靠外墙设置、且开窗面积 满足规范要求的防烟楼梯间，当前室采用全敞开的阳台或凹廊 或 前室有 两个不同朝向且各朝向开窗面积均满足规范要求的前室，楼梯间可不做防 烟系统（可以不开窗）
新规：
旧规（消规）：
影响：新规明确了不同朝向要分别满足开窗面积要求，老规执行时可按两个朝 向面积合计，新规的开窗面积比老规增加一倍（对内楼梯且想要规避做加压送 风系统时，影响较大）。
50＜h≤100
37100～40200
20～32层
22000～27000
表2 楼梯间自然通风，前室、合用前室加压送风的计算风量
风量对比 约1.8～2.3倍 约1.2～1.6倍
新规
旧规
备注
系统负担高度h （m）
24＜h≤50
50＜h≤100
加压送风量 (m3/h)
42400～44700
45000～48600
风量对比
约1.4～1.6 倍
约1.6～2.0 倍
约1.3～1.4 倍
约1.3～1.4 倍
结论：根据上述对比，不同部位新规加压风量约为旧规的1.5倍 以上，加压风井尺寸需相应加大到2倍以上（包括内衬风管）。
团结 务实 专业 创新
七、直灌式加压送风系统
u 7.建筑高度小于等于 50 m 的建筑，当楼梯间设置加压送风井（管）道确 有困难时，楼梯间可采用直灌式加压送风系统。
通风计算

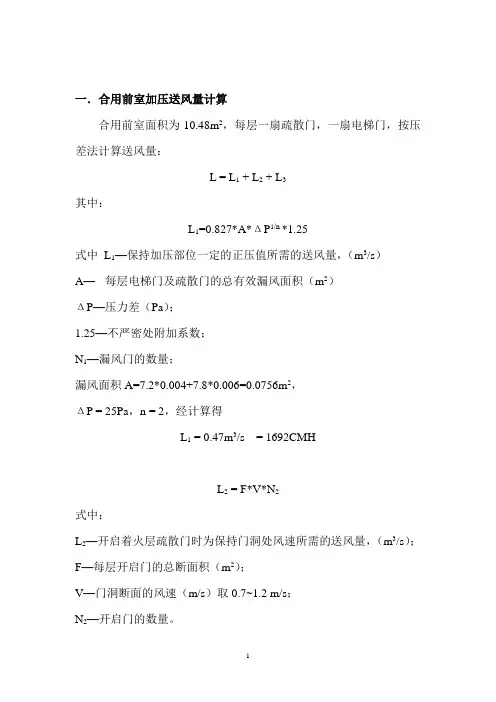

一．合用前室加压送风量计算合用前室面积为10.48m2，每层一扇疏散门，一扇电梯门，按压差法计算送风量：L = L1 + L2 + L3其中：L1=0.827*A*ΔP1/n *1.25式中L1—保持加压部位一定的正压值所需的送风量，（m3/s）A—每层电梯门及疏散门的总有效漏风面积（m2）ΔP—压力差（Pa）；1.25—不严密处附加系数；N1—漏风门的数量；漏风面积A=7.2*0.004+7.8*0.006=0.0756m2，ΔP = 25Pa，n = 2，经计算得L1 = 0.47m3/s = 1692CMHL2 = F*V*N2式中：L2—开启着火层疏散门时为保持门洞处风速所需的送风量，（m3/s）；F—每层开启门的总断面积（m2）；V—门洞断面的风速（m/s）取0.7~1.2 m/s；N2—开启门的数量。
F = 2*1.6= 3.2m2，V取0.7m/s，开启门数量取1。
则：L2 = 2.24 m3/h = 8064CMHL3 = 0.083*A f*N3式中L3—送风阀门的总漏风量，（m3/s）A f—每层每层送风阀门的总面积（m2）N3—漏风阀门的数量。
其中：A f为0.75 m2，N3为23则：L3 = 0.083*0.75*23 = 1.432 m3/s = 5155CMH由以上数据得L = 1692+8064+5155=14911CMH取18000 CMH由以上数据得：该合用前室选用HTF（A）-I-7.0型柜式离心通风风机，参数为：风量：22439CMH，全压：655Pa，转数：1450rpm，耗电量：7.5kw。
三、楼梯间正压送风量计算计算方法同合用前室，将计算所得值与《建筑防排烟技术规程》的规定最低值比较后，取最大值得：防烟楼梯间送风量为：24000 CMH。
由以上数据得：该防烟楼梯间选用HTF（A）-I-8.0型柜式离心通风风机，参数为：风量：26012CMH，全压：723Pa，转数：1450rpm，耗电量：7.5kw。
楼梯间及合用前室加压送风计算案例
实际速度 符合
防烟楼梯间采用自垂百叶送风口，平时常开，火灾时均开启
管道采用土建混凝土风道，风道尺寸为：950×600=0.57m²,风速v=15m/s.校核混凝土风道的风速：
风管实际风速 符合
同理每隔2层设置一个送风口，共设置15个（1,3,5,7,9,11,13,15,17,19,21,23,25,27,29）错的
（《民用暖通技术措施p71》20层及20层以上，每隔3层设置一个，20层以下每隔2层设置一个
2)合用前室加压送风口的截面积。
层层设置正压送风口，共需要设置30个风口
送风口风速取7m／s时，火灾时开启3个风口，则风口的截面积为
，选择600x600mm规格风口
实际速度 符合
合用前室采用常闭型正压送风口，平时常闭，火灾时开启着火层和着火层上下两层
机械加压送风计算案例
（1）楼梯间机械加压送风、前室不送风情况。
例：某商务大厦办公防烟楼梯间13层、高48.1 ，每层楼梯间1个双扇门 。楼梯间送风口均为敞开风口；前室也是1个双扇门1.6mx2m
楼梯间的机械加压送风量
1)着火层疏散门开启时为保证门洞处风速所需的送风量 确定：
开启门的截面积 ;
门洞断面风速取 ;
门洞断面风速取 ;
常开风口，开启门的数量 ;（高度大于24 ）
取门缝宽度为0.004 ，每层疏散门的有效漏风面积
;
门开启时的压力差取 ;
设计风量不应小于计算风量的1.2倍，因此设计风量不应小于
合用前室机械加压送风量计算：
当楼梯间至合用前室的门和合用前室至走道的门同时开启时，机械加压送风量为：
设计风量不应小于计算风量的1.2倍，因此设计风量不应小于
防排烟新规加压送风量计算表
1
3
0.018
12Βιβλιοθήκη 22170.25 17
28512 3945 1270 32457 29782 41000 41000 10.0
加压送风井道最小截面积(m2)：
1.4
各层加压送风风口尺寸(mm)： 各层加压送风口风量(m3/h)：
加压送风口数量： 加压送风口遮挡系数： 加压送风口风速(m/s)：
500
△P：计算漏风量的平均压差(Pa)
n：指数(一般取n=2)
1.25：不严密处附加系数
N2：漏风疏散门的数量 楼梯间采用常开风口，取N2=加压楼梯间的总门数-N1楼层数上的总门数
Af：单个送风阀门的面积(m2)
N3：漏风阀门的数量，前室采用常闭风口取N3=楼层数-3 门开启时，达到规定风速值所需的送风量：L1=
500
4100
10
0.80
5.7
疏散门种类
双开
长度(m)
1.2
高度(m)
2.2
疏散门缝宽度(m)
0.002
疏散门缝总长度(m)
楼梯层数(层)
20
楼梯高度(m)
Ak：一层内开启门的截面面积(m2)
V：门洞断面风速(m/s)
N1：设计疏散门开启的楼层数量
A：每个疏散门的有效漏风面积(m2)；疏散门的门缝宽度取0.002m～0.004m
机械加压送风量计算表
L1：门开启时，达到规定风速值所需的送风量，L1=Ak×V×N1 L2：门开启时，规定风速值下，其他门缝漏风总量，L2=0.827×A×△P1/n×1.25×N1×3600 L3：未开启的常闭送风阀的漏风总量，L3=0.083×Af×N3
疏散门种类
单开
加压送风系统的风量和风井计算
风道的风速取10m/s3#楼住宅部分地上32层+地下两层，分段加压送风；共有3个核心筒，每个核心筒里需3个风井分别向楼梯间、前室及合用前室加压送风。
楼梯间和前室采用单扇门，附加0.75的系数；前室有两个出入口，附加1.5的系数17~32层：1、防烟楼梯间（剪刀楼梯间）送风量：19000X2X0.75=28500 m3//h风井：28500/3600/10=0.79 m2//h2、合用前室送风量：15000风井：15000/3600/10=0.42 m2//h3、前室送风量：15000X0.75X1.5=16875风井：16875/3600/10=0.47 m2//h17层以下：地下室的楼梯间风量要另加1、防烟楼梯间（剪刀楼梯间）送风量：（19000 X2+16000）X0.75=40500风井：40500/3600/10=1.12 m2//h2、合用前室及前室同上段。
2# 住宅部分地上26层+地下2层<32层，楼梯间和前室采用单扇门，附加0.75的系数；合用前室有两个出入口，附加1.5的系数1、剪刀楼梯间：（23000 X 2+16000）X0.75=46500风井：46500/3600/10=1.29 m2//h2、前室：20000X0.75=15000风井：15000/3600/10=0.42 m2//h3、合用前室：20000X1.5=30000风井：30000/3600/10=0.83 m2//h风量的选择根据高层防火规范。
注：对于住宅一般12层以上才可能加压，我们可按12~20层16000-20000的范围插取风量。
剪刀楼梯间按两个楼梯间的风量计。
加压送风量计算
加压送风量计算下面是一个高层的防烟楼梯间的平面图，建筑层数19层楼梯间及前室均不具备自然排演的条件2个门均为1.6X2.0的双扇门此主题相关图片如下：下面我们来计算一下他的加压送风量我们姑且按照放在上面来计算（按照高规中的公式）压差法：先计算A，也就是漏风面积2X1.6的双扇门，其门缝长度是2+2+2+1.6+1.6=9.2m门缝宽度为0.002~0.004m,这里我们取0.004那么一层的漏风面积为9.2X0.004=0.0368m2则十九层总的漏风面积是0.0368X19=0.6992m2防烟楼梯间的压差取50Pa指数1/nX1.25=0.625所以F=0.827X0.6992X50(0.625次幂）=6.668m3/s=24003m3/h风速法我们先来确定参数每档门开启的断面积f=2X1.6=3.2m2断面风速u=0.7~1.2m/s,这里我们取1.2m/s同时开启门的数量，20层以下n=2所以l=3.2X1.2X2=7.68m3/s=27648m3/h通过上面的计算我们可以知道压差法的计算结果和建筑物的层数关系比较密切，是一个正比的关系。
我们的计算所取的参数是按照表格8.3.2-1中采用的“标准工况”所选取的，而得出的结果24003是小于表格8.3.2-1所推荐的风量25000~30000的，而我们也是选择的19层这一个层数（小于20层的最大值）。
这似乎说明一个问题，就是压差法所计算的风量本来就小？这个公式是否有用？首先，风速法也好、压差法也好，其实都是设计必须要满足的必要条件，但不是充分条件（不知道我的逻辑表达有没有错误），如同我们计算新风量，既要满足人员最基本的卫生要求、又要满足保持空调房间的最小正压一样，要取最大的数值。
另外，压差法的实际意义在于一些具体的情况下，比如，楼梯间有外窗（这种情况也是很普遍）的情况下，下面我们根据实际的例子再继续讨论关于上面的计算方法，大家可以先看看，消化一下，有什么问题请踊跃发言。
建筑防烟计算(楼梯间加压送风)
楼梯间高度及形式楼梯间24m以下加压送风形式楼梯间门截面面积Ak（㎡）门洞断面风速v（m/s）楼层数量N1楼梯间送风量L1（m³/s） 3.1512 6.3前室送风量L1（m³/s）独立前室不送风楼梯间疏散门的总面积A1（㎡）Ag为前室疏散门的总面积（㎡）v3.15 3.15 1.2N1：设计疏散门开启的楼层数量公式：楼梯间各层疏散门形式双扇门疏散门数量1疏散门高（m） 2.1疏散门宽（m）1.5每个疏散门的有效漏风面积A（㎡）计算漏风量的平均压力差△P（pa）指数n0.0372122漏风疏散门的数量N2漏风总量L2（m³/s）20.266427519加压楼梯间的总门数（层数）N1楼层数上的总门数N2422单个送风阀门的面积Af（㎡）漏风阀门的数量N3漏风总量L3（m³/s）独立前室不送风1独立前室不送风楼层数4对楼梯间L1（m³/s或m³/h）对前室L1（m³/s或m³/h）L2（m³/s或m³/h）L3（m³/s或m³/h）6.3独立前室不送风0.266427519独立前室不送风楼梯间机械加压送风量Lj（公式计算）前室的机械加压送风量Ls（公式计算）23639.13907独立前室不送风楼梯间机械加压送风量Lj（规范限定）前室的机械加压送风量Ls（规范限定）楼梯间负责系统高度（m）前室负责系统高度（m）按计算按计算15.315.3楼梯间机械加压送风量Lj（计算）前室的机械加压送风量Ls（计算）23639.13907独立前室不送风楼梯间机械加压送风量Lj（设计）前室的机械加压送风量Ls（设计）28366.96688独立前室不送风公式：L3：未开启的常闭送风阀的漏风总量（m³/s）L2：门开启时，规定风速值下，其他门缝漏风总量（m³/s）A:每个疏散门的有效漏风面积,注：疏散门的门缝宽度取0.002-0.004m△P：当开起门洞风速为0.7m/s时，取值6pa△P：当开起门洞风速为1m/s时，取值12pa△P：当开起门洞风速为1.2m/s时，取值17paN2：楼梯间采用常开风口，取值为计算公式为下：公式：未开启的常闭送风阀的漏风总量L3N3：漏风阀门的数量，前室采用常闭风口取值如下：公式：楼梯间或前室的机械加压送风量L1：门开启时，达到规定风速值所需的送风量（m³/s）门开启时，规定风速值下其他门缝漏风总量L2楼梯间及前室机械加压送风系统风量计算(地上楼梯间)门开启时，达到规定风速值所需的送风量L1Ak：一层内开启门的截面面积（㎡），对于住宅楼梯前室，可按一个门的面积取值。
(完整版)加压送风计算方法
17763.07
加压送风管风速(m/s):
15.00
加压送风口风速(m/s):
6.00
加压送风管截面积m2:
0.33
加压送风口遮挡系数:
0.75
加压送风口面积m2:
1.10
25578.82
楼梯间的机械加压送风量计算表
项目名称：
CSR
加压部位：
FAB 左下前室
前室或楼梯间的机械加压送风量（m3/s）L＝L1＋L2＋L3
3: 送风阀门总漏风量（m3/s）：L2=0.083AFN3 A F —— 每层送风阀门的总面积 N 3 ——漏风阀门的数量
送风阀门总漏风量（m3/s）：L3＝
2 4.2
1.06 2
0.17596
前室或楼梯间的机械加压送风量(m3/s)L＝L1＋L2＋L3＝
4.93
前室或楼梯间的机械加压送风量(m3/h)L：
N 1——开启门的数量 开启着火层疏散门为保持门洞处风速的风量：L 2=
3: 送风阀门总漏风量（m3/s）：L2=0.083AFN3 A F —— 每层送风阀门的总面积 N 3 ——漏风阀门的数量
送风阀门总漏风量（m3/s）：L3＝
3 4.2
0.30 0 0
前室或楼梯间的机械加压送风量(m3/s)L＝L1＋L2＋L3＝
0
A—— 每层电梯门及疏散门总有效漏风面积：
0.0180
△ P—— 压力差 Pa
40
n —— 指数一般2
2
N 1——漏风门的数量
4
保持正压值所需的风量（m3/s）：L1＝
0.47
2: 着火层疏散门为保持门洞处风速的风量（m3/s）：L2=FVN2
F ——每层开启门总面积：
