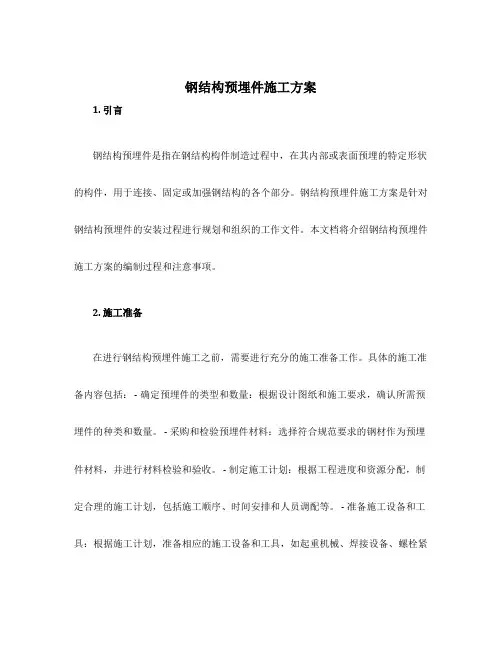

钢结构预埋件施工方案1. 引言钢结构预埋件是指在钢结构构件制造过程中，在其内部或表面预埋的特定形状的构件，用于连接、固定或加强钢结构的各个部分。
钢结构预埋件施工方案是针对钢结构预埋件的安装过程进行规划和组织的工作文件。
本文档将介绍钢结构预埋件施工方案的编制过程和注意事项。
2. 施工准备在进行钢结构预埋件施工之前，需要进行充分的施工准备工作。
具体的施工准备内容包括： - 确定预埋件的类型和数量：根据设计图纸和施工要求，确认所需预埋件的种类和数量。
- 采购和检验预埋件材料：选择符合规范要求的钢材作为预埋件材料，并进行材料检验和验收。
- 制定施工计划：根据工程进度和资源分配，制定合理的施工计划，包括施工顺序、时间安排和人员调配等。
- 准备施工设备和工具：根据施工计划，准备相应的施工设备和工具，如起重机械、焊接设备、螺栓紧固工具等。
- 建立安全管理措施：制定安全管理计划和措施，确保施工过程中的安全。
3. 施工流程钢结构预埋件施工的基本流程包括设计布局、加工制作、安装固定和验收四个主要阶段。
3.1 设计布局设计布局是在施工现场根据设计要求确定预埋件的位置和布局方式。
具体步骤包括： 1. 根据设计图纸和规范要求，确认预埋件的位置和数量。
2. 在钢结构构件上进行标记和测量，确定预埋件的具体位置。
3. 制作预埋件施工图，并与设计方进行确认和交流。
3.2 加工制作加工制作是根据设计图纸和预埋件要求，将预埋件加工成所需形状和尺寸的过程。
具体步骤包括： 1. 根据施工图纸和规范要求，选择合适的钢材进行加工。
2.进行钢材的切割、焊接、钻孔等加工操作，制作成预埋件的形状和尺寸。
3. 对预埋件进行表面处理，如除锈、防腐等。
3.3 安装固定安装固定是将预埋件固定在钢结构构件上的过程。
具体步骤包括： 1. 根据预埋件的尺寸和位置，在钢结构构件上进行标记。
2. 使用适当的工具和设备，将预埋件固定在标记位置上，如焊接、螺栓紧固等。
钢结构预埋件施工方案
钢结构预埋件施工方案钢结构预埋件施工方案一、工程概况本工程采用预埋螺栓连接钢柱与基础，预埋螺栓形状为“I”形，采用圆钢挫丝加工制作而成，规格为M24*1000，数量为48套。
牛腿预埋件形状为采用螺纹钢与钢板塞孔焊制作而成。
预埋螺栓的埋设方式有直埋法和套管法两种，本工程采用直埋法。
目前钢结构工程施工中使用的方法基本上是采用直埋法。
二、施工方法1.预埋螺栓施工方法：先在基础上画线定位，通过固定架控制同一个混凝土柱的预埋螺栓之间的距离，调整固定架的位置，再在混凝土柱模板全部固定好后，浇捣混凝土之前埋入预埋螺栓，与钢筋连成一体，再浇筑混凝土一次固定，预埋完成。
2.牛腿预埋件施工方法：先在牛腿模板上画线定位，通过调整固定架的位置，固定架控制预埋件顶板的标高与水平度，在混凝土柱模板全部固定好后，再浇筑混凝土一次固定，预埋完成。
三、准备工作1.图纸的熟悉：施工人员应仔细阅读施工图中的预埋螺栓的布置图和基础的详图，了解每一个柱顶的螺栓布置、规格及相应的固定架尺寸，同时对如何测量放线必须有一定的计划。
2.材料准备：进场前对预埋螺栓的原材料质量及外观质量进行检查，准备部分φ6～φ10的钢筋及φ3.2E40XX型焊条，以备螺栓与钢筋固定使用。
3.工具准备：在预埋螺栓施工过程中使用的工具主要有测量工具（经纬仪、水准仪、钢卷尺、水平尺、线锤）等。
改写后的文章：本工程采用预埋螺栓连接钢柱与基础，预埋螺栓形状为“I”形，采用圆钢挫丝加工制作而成，规格为M24*1000，数量为48套。
牛腿预埋件形状为采用螺纹钢与钢板塞孔焊制作而成。
预埋螺栓的埋设方式有直埋法和套管法两种，本工程采用直埋法。
目前钢结构工程施工中使用的方法基本上是采用直埋法。
预埋螺栓施工方法为先在基础上画线定位，通过固定架控制同一个混凝土柱的预埋螺栓之间的距离，调整固定架的位置，再在混凝土柱模板全部固定好后，浇捣混凝土之前埋入预埋螺栓，与钢筋连成一体，再浇筑混凝土一次固定，预埋完成。
钢结构地脚螺栓预埋施工方案
地脚螺栓预埋施工方案施工准备：1、相关施工人员及管理人员必须将图纸看熟，看懂，并复核现场土建的施工轴线及标高是否准确。
2、按地脚螺栓的尺寸及标高，焊好#10槽钢架子。
槽钢支架结构如图1所示：（图1）3、在柱的承台上用钢管搭好支架，具体标高见图2。
技术措施：1、在土建进行柱钢筋绑扎前，把10＃槽钢架子按照复核好的轴线放在在承台中间预留的钢筋上，用水准仪看好标高，确认后将架子焊死在钢筋上；2、将预埋螺栓吊至槽钢架子上，复核好轴线位置，并将上口标高误差控制在-5mm以内；3、再用钢管从铁板下侧穿过，和钢管架子上的平行钢管夹牢；4、全部固定后再次对其复核轴线，及时调整在施工过程中出现的轴线偏差；5、再通过槽钢架子上的M16螺栓对预埋螺栓的标高进行微调。
6、项目部先对每个预埋件位置及标高进行检查，确认预埋螺栓埋设无误后再报总包及监理单位验收；7、总包及监理单位的验收合格后，立即对螺栓进行保护措施。
用黄油将螺栓涂一层，再用塑料管套上固定好。
8、在钢筋绑扎时，应避免直接接触到预埋螺栓及相连的槽钢架子及钢管架子；9、钢筋绑扎完毕后，必须再次对预埋螺栓的位置及标高进行复测，一旦发现偏位现象，立即调整至原位；10、模板安装时也避免与外围钢管架子接触，安装完毕后模板不可与钢管架子接触，避免由于模板的滑动或移位引起预埋螺栓的偏移；11、在混凝土施工时，混凝土从泵管下来时应注意不要直接冲击在预埋螺栓、钢管架子和槽钢架子上；12、振动混凝土时，振动棒不准碰触到预埋螺栓和槽钢支架，避免因振动引起的偏移；13、如在浇筑过程中预埋螺栓出现了偏移现象，必须立即进行调整复位；14、必须在混凝土强度达到相应要求后，才可拆除模板及钢管架子。
安全措施1、在进行预埋件埋设时施工人员必须做好安全防护；2、电焊机使用时必须符合相应的操作规范和操作规程；3、吊装预埋件时人员应注意不可在危险范围内，同时必须派一个人专门看好人员通过情况，一有人通过，立即做出警示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
武汉琴台文化艺术中心项目一期工程
钢结构工程预埋件埋设工程
施
工
方
案
武汉建工第一项目管理公司
二00四年十二月一日
目录
1、适用范围
2、编制依据
3、术语
4、材料要求
5、施工准备
6、操作工艺
7、质量控制
8、质量标准
9、成品保护
钢结构工程预埋件埋设工程施工方案
1 适用范围
本方案适用于钢结构工程的预埋件和预埋螺栓的埋设施工。
2 编制依据
钢结构工程施工质量验收规范（GB50205—2001）
钢结构设计规范（GB50017—2002）
建筑工程施工质量验收统一标准（GB50300—2001）
工程测量规范（GB50026—1993）
建筑钢结构施工手册
武汉琴台文化艺术中心项目一期工程施工图纸
3 术语
预埋件——为便于钢结构构件与混凝土结构连接，在混凝土结构施工时预先埋设的钢板连接件。
预埋螺栓——为便于钢结构构件与混凝土结构连接或为便于钢构件的安装定位，在混凝土结构施工时预先埋设的螺栓。
螺栓群——由两个或两个以上螺栓组成用于连接固定同一柱（梁）构件的预埋螺栓的总称。
锚筋——与预埋件焊接连接用于锚固预埋钢板的钢筋。
4 材料要求
4.1 预埋件及预埋螺栓材料的品种、规格必须符合设计要求，并有产品质量证明书。
当设计有复验要求时，尚应按规定进行复验并在合格后方准使用。
4.2 当由于采购等原因不能满足设计要求需要代换时，应征得设计工程师的认可并
办理相应的设计变更文件。
4.3 预埋钢板的平整度及预埋螺杆的顺直度影响使用时应进行校平和矫直处理，并在运输时进行必要的保护，预埋螺杆的丝扣部位应采用塑料套管加以保护，防止丝扣破坏。
5 施工准备
5.1 施工前应根据工程特点编制详细的操作工艺标准，对操作工人进行统一交底。
5.2 电焊工、测量员等工种应经考试合格并取得上岗资格证。
5.3 预埋件（预埋螺栓）进场时应附带质量证明文件和产品合格证，进场后应组织相关人员进行检查验收。
5.4 安装前与施工技术人员办理测量控制线交接手续，复核给定的测量控制线，根据该控制线引测预埋件（预埋螺栓）的平面及高程控制线。
5.5 根据工艺要求加工辅助用支架，准备辅助用料，并存放到指定位置，由专人妥善保管。
5.6 与混凝土及钢筋工序进行统一协调，合理安排好各工序间的穿插施工。
5.7 施工用电焊机、气割、测量仪器等进行统一检查调试。
6 操作工艺
6.1 预埋件的测量定位控制线应单独设置，每个埋件的控制线都应从结构控制轴线单独引测，在已浇筑的混凝土或已固定的钢筋表面做好控制标记。
6.2 预埋件在安装前应做好中心定位标记，便于安装时的测量校正。
6.3 预埋件锚筋与结构主筋位置发生冲突时，可以适当调整锚筋位置，保证埋件安装位置。
当预埋螺杆与主筋位置发生冲突时，应尽量调整主筋位置，保证螺杆按设计位置就位。
6.4 预埋件与结构筋的临时固定可采用绑扎或与箍筋点焊定位，施工中应避免埋件
与结构主筋的焊接。
临时定位措施应可靠牢固，并能抵抗一定的施工荷载。
6.5 同一柱脚预埋螺栓的相对位置宜采用模板固定，模板可采用槽钢支架或钢板精确制孔制成，模板与螺杆应采用螺母固定，不得进行点焊或焊接定位。
安装时通过控制模板中心点位置和模板中心线方向的办法控制螺栓群的位置。
6.6 预埋件及预埋螺栓定位后，在混凝土浇筑前和浇筑振捣过程中，应对预埋件及预埋螺栓的位置进行跟踪测量，并制定相应的纠偏措施。
6.7 混凝土浇筑完毕达到一定强度后，定位板或定位支架应予以拆除。
7 质量控制
7.1 埋设工艺和定位措施是影响埋件施工质量的关键环节，施工前应编制详细且具有可操作性工艺标准并对操作工人进行详细交底。
7.2 搞好工序间协调，加强施工管理，保证预埋件施工与钢筋工序和混凝土工序的合理穿插施工。
7.3 强化过程检查，加强测量跟踪监督，保证埋件位置精度。
8 质量标准
见表1。
表1 质量标准
9 成品保护
9.1 预埋件及预埋螺栓在现场应分类存放，设专人保管，防止雨水侵蚀、挤压变形和丝扣破损。
9.2 预埋件和预埋螺栓埋设定位后应进行跟踪检查、测量，防止其他工序施工使埋件和螺栓位置发生变化，影响安装精度。
9.3 预埋螺栓安装定位后应采用不干胶带或塑料套管加以保护，防止丝扣破损或混凝土浇筑时对丝扣造成污染。
