通过MATLAB对频谱混叠、泄露以及栅栏效应的分析

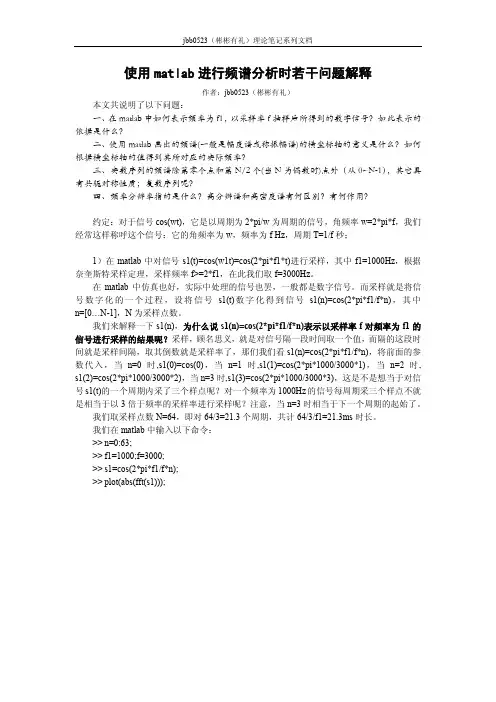

使用matlab进行频谱分析时若干问题解释
N fs k1,0 k1 N 2 f fs N * ( N k1), k1 N 2 N
同理，可推出如下性质： 对于信号 s(t)=cos(2*pi*f*t)-j*sin(2*pi*f*t)，对其进行符合奈奎斯特采样定理的采样， 设采样率为 fs，采样点数为 N，得到数字信号 s(n),n=[0,…,N-1]，则对 s(n)做 DFT 变换进行 谱分析后得到 S(k),k=[0,…,N-1]。观察 S(k)的幅度谱，若 k=0~N/2-1 之间有峰值，则 s(t)的 频率 f 在-fs/2~0 之间；若 k=N/2~N-1 之间有峰值，则 s(t)的频率 f 在 0~fs/2 之间；并且有且 只有一个峰值。 计算公式如下：设幅度谱峰值当 k=k1 时出现，则 s(t)的频率为：
jbb0523（彬彬有礼）理论笔记系列文档
图6 第二种尝试：采样率 fs 升为 8000Hz，即满足奈奎斯特采样定理，大于信号 s5(t)的最高 频率分量 1100Hz 的两倍，采样点个数 N 不变，仍为 64 个，在 matlab 中输入以下命令： >> n=0:63; >> f1=1000;f2=1100;f=8000; >> s5=cos(2*pi*f1/f*n)+sin(2*pi*f2/f*n); >> plot(abs(fft(s5)));
jbb0523（彬彬有礼）理论笔记系列文档
图3 从图 3 可以看出，对于一个复数序列求频谱，它的幅度谱将不再是对称的两根谱线。其 实经过类似于实数序列的推导可以得出， 复数序列的频谱将不再具有类似于实数序列的共轭 对称性质。 当 w1 为负值时会如何呢？输入以下命令计算 s4(t)=cos(w1*t)+j*sin(w1*t)的频谱： >> n=0:63; >> f1=-1000;f=3000; >> s4=cos(2*pi*f1/f*n)+1j*sin(2*pi*f1/f*n); >> plot(abs(fft(s4)));
FFT的Matlab仿真分析
对信号作FFT的一般分析栅栏效应和频谱泄露栅栏效应：离散采样，数字处理造成对频谱的观察只能在有限点上，好像透过栅栏观察景物一样；频谱泄露：对信号的截断加窗，有限时间的信号在频谱上造成一定宽度频谱，从而造成在频谱的其它频率点上出现不应有的谱峰。
采样加窗后实正弦信号的频谱：FFT得到的结果：注意信号的相位z FFT的结果是矢量，有相位信息，但是我们使用更多的是幅度信息，对相位信息容易忽略；z各个信号频率分量的相位决定着信号在时域的具体波形；z FFT频谱中相同频率点上的值是矢量叠加的整数频点采样问题FFT的物理分辨率是采样率 / 采样点数，如果所分析的信号频率为该值的整数倍，那么通过“栅栏”对频谱观察时可以正好看到信号频谱的实在位置，并且观察到sinc函数的过零点（如果补零，要求信号频率为名义分辨率倍数）。
看一下演示：左边各图：1000MHz采样，1000点数据，不同点FFT（末尾补零），10MHz 正弦信号分析右边各图：1000MHz采样，1000点数据，不同点FFT（末尾补零），10.5MHz正弦信号分析1000点FFT8000点FFT8192点FFT一个实例----我的本科毕业设计@2004.Spring功能：测量两路同频率正弦信号的相位差，频率。
原理：对信号采样，在FPGA中进行浮点FFT运算，分别求得两路信号在本次采样过程中的起始相位，再求两相位之差，即为两信号相位差，结果送PIC单片机整理，再显示在LCD上。
图示说明：系统带有幅度，相位差，频率可控的双路DDFS信号发生电路，可用于自闭环测试，评估对系统的性能。
图示为系统对两路486Hz，相位差90度的正弦模拟信号采样分析的结果（包括时域采样波形，频率，相位差），可见FFT对信号的相位分析具有相当高的精度。
分析sinc函数z连续Sinc函数的过零点位置是N/t, N=1,2,3…,或-1，-2，-3，t是矩形脉冲宽度；z离散sinc函数的过零点在k * N/n, k=1,2,3…, 其中N是数据总点数，n是数据不为0的点数，即过零点周期是占空比的倒数，但是极限是占空比50%的情况（占空比20%和80%的数据过零点周期相同，只是直流分量不同，对应频率分量的相位为相反数）。
信号的频谱分析及MATLAB实现
信号的频谱分析及MATLAB实现频谱分析是对信号的频率特性进行研究和分析的方法，可以帮助我们了解信号中不同频率成分的强度和分布情况。
MATLAB是一款功能强大的数学计算和数据处理软件，具有丰富的信号处理工具箱，可以方便地进行频谱分析。
频谱分析的基本原理是将时域信号转换为频域信号，即将信号从时域表示转换为频域表示。
在频域表示中，信号的幅度和相位都可以很直观地观察和分析。
频谱分析的第一步是对信号进行采样和离散化，得到离散时间序列信号。
可以使用MATLAB中的信号处理函数进行采样和离散化的操作。
例如，可以使用"audioread"函数读取音频文件，并使用"fft"函数对信号进行快速傅里叶变换。
接下来，可以使用MATLAB提供的"fftshift"函数对离散频谱进行平移操作，使得频谱的零频率分量位于频谱中心。
然后，可以计算频谱的幅度谱和相位谱，并使用"abs"和"angle"函数提取幅度和相位信息。
除了基本的频谱分析方法外，MATLAB还提供了更高级的频谱分析工具，如功率谱密度估计和滤波器设计等。
使用这些工具，可以更准确地估计信号的频谱特性，并对信号进行滤波和频谱修正等处理。
总结起来，频谱分析是对信号频率特性进行研究的重要方法，MATLAB提供了丰富的工具和函数，便于实现频谱分析的各个步骤。
通过对信号频谱的分析，可以更深入地了解信号的特性和结构，为信号处理和相关研究提供有力支持。
（注：由于所给的字数限制，以上内容只是对频谱分析及MATLAB实现的简要介绍。
Matlab中的频谱分析技巧
Matlab中的频谱分析技巧频谱分析是信号处理中一种常用的技术，它可以将信号在频域中进行分析，从而揭示出信号的频率成分和能量分布。
在Matlab中，有许多强大的工具和函数可以用于频谱分析，本文将介绍一些常用的频谱分析技巧。
一、信号的时域和频域表示在进行频谱分析之前，我们首先需要了解信号的时域和频域表示。
时域表示是指信号在时间上的变化情况，主要通过波形图来展示。
而频域表示则是指信号在频率上的分布情况，主要通过频谱图来展示。
在Matlab中，我们可以使用fft函数将信号从时域转换为频域。
二、频谱图的绘制绘制频谱图是频谱分析中的一个重要步骤。
在Matlab中，我们可以使用fft函数将信号进行傅里叶变换，然后使用plot函数将频谱绘制出来。
例如，我们有一个采样频率为1000Hz的正弦信号，频率为50Hz，信号持续时间为1秒。
以下是绘制频谱图的代码：```fs = 1000; % 采样频率t = 0:1/fs:1-1/fs; % 时间序列f = 50; % 信号频率x = sin(2*pi*f*t); % 生成正弦信号N = length(x); % 信号长度X = fft(x,N); % 信号傅里叶变换P = abs(X).^2/N; % 计算信号功率谱密度f = fs*(0:(N/2))/N; % 构造频率向量plot(f,P(1:N/2+1)) % 绘制频谱图xlabel('Frequency (Hz)') % X轴标签ylabel('Power Spectral Density') % Y轴标签```三、频谱分析中的窗函数在实际的信号处理中，我们通常会遇到非周期信号或突变信号。
这种信号在频谱分析中会产生泄漏效应，即频谱图中出现额外的频谱成分。
为了解决这个问题，我们可以使用窗函数来减小泄漏效应。
Matlab中提供了多种窗函数的函数，如hamming、hanning、blackman等。
利用MATLAB进行信号处理的技巧
利用MATLAB进行信号处理的技巧MATLAB作为一种功能强大的软件工具，被广泛用于信号处理领域。
利用MATLAB进行信号处理的技巧包括数据预处理、滤波和频谱分析、时频分析、信号重构以及信号特征提取等。
这些技巧可以帮助工程师和研究人员在处理和分析信号时更加高效和准确。
数据预处理是信号处理的第一步。
在使用MATLAB处理信号之前，通常需要对原始数据进行清洗和整理。
这包括去除噪声、异常点和干扰等。
MATLAB提供了一系列的函数和工具箱，如滤波器设计工具箱、统计工具箱等，可以帮助用户对数据进行降噪、修复和填补缺失值等操作。
滤波和频谱分析是信号处理的关键技术之一。
在MATLAB中，有多种滤波器可供选择，例如低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
这些滤波器可以通过设计滤波器系数或直接调用现成的滤波器函数来实现。
频谱分析可以帮助我们了解信号的频率成分以及其在不同频段上的能量分布。
MATLAB提供了FFT（快速傅里叶变换）等函数，可以对信号进行频谱分析并绘制功率谱密度图。
时频分析是一种用于研究信号在时间和频率上的变化的技术。
在MATLAB 中，时频分析常常使用短时傅里叶变换（STFT）、连续小波变换（CWT）和时域相关性分析等方法。
这些方法可以帮助我们观察信号的瞬时频谱特征，如频谱随时间变化的情况，从而揭示信号中的瞬态和周期性信息。
信号重构是指根据已有的数据或部分数据，通过一定的算法或模型来还原或预测信号的缺失或未来的数值。
在MATLAB中，可以利用插值、外推、拟合曲线等方法对信号进行重构。
这些方法基于信号的特征和统计信息进行计算，可以准确地估计未知数据或缺失数据的数值。
除了信号重构，信号特征提取也是信号处理中的重要一步。
通过提取信号的特征，我们可以了解到信号的统计特性、频域特性、时域特性等。
在MATLAB中，提取信号的特征通常使用统计学和谱分析等方法。
这些方法可以帮助我们提取信号的均值、方差、能量、峰值频率等特征，并用于信号分类、模式识别和故障检测等应用领域。
基于Matlab的加窗FFT电力系统谐波分析
基于Matlab的加窗FFT电力系统谐波分析目录摘要： (1)1绪论............................................................................................. 错误!未定义书签。
1.1课题背景、研究意义....................................................... 错误!未定义书签。
1.2 谐波的危害与来源.......................................................... 错误!未定义书签。
1.2.1 谐波来源................................................................... 错误!未定义书签。
1.2.2 电力系统谐波的危害 (3)1.3 谐波检测.......................................................................... 错误!未定义书签。
1.4 谐波的标准与指标.......................................................... 错误!未定义书签。
1.5 国内外关于谐波的研究现状 (5)2谐波分析测量............................................................................. 错误!未定义书签。
2.1 傅里叶级数与系数.......................................................... 错误!未定义书签。
2.2 傅里叶级数的复指数形式.............................................. 错误!未定义书签。
探究Matlab中的频谱分析技巧
探究Matlab中的频谱分析技巧引言频谱分析是信号处理中的重要技术，用于分析信号的频谱特征和频率分量。
在实际应用中，频谱分析被广泛应用于音频、图像、通信系统等领域。
Matlab作为一种强大的数学计算和数据可视化工具，提供了丰富的频谱分析工具和函数。
本文将探究Matlab中的频谱分析技巧，介绍常用的频谱分析方法和相应的Matlab函数。
一、时域信号和频域信号在开始讨论频谱分析之前，需要了解时域信号和频域信号的概念。
时域信号是指随时间变化而变化的信号，可以通过波形图表示。
频域信号是指信号在频率域上的表示，即将信号分解为不同频率的分量。
频谱分析的目的就是将时域信号转化为频域信号，以便更好地理解和处理信号。
二、傅里叶变换傅里叶变换是频谱分析中最基本和重要的数学工具之一。
它可以将时域信号转换为频域信号，提取信号中的频率、幅度和相位信息。
在Matlab中，可以使用fft函数进行傅里叶变换。
例如，我们有一个包含多个正弦波分量的信号，现在我们想要对其进行频谱分析。
首先，我们可以生成一个包含多个正弦波的信号：```matlabFs = 1000; % 采样率T = 1/Fs; % 采样间隔L = 1000; % 信号长度t = (0:L-1)*T; % 时间向量S = 0.7*sin(2*pi*50*t) + sin(2*pi*120*t) + 2*sin(2*pi*300*t);```然后，我们使用fft函数对信号进行傅里叶变换，并计算频率和幅度：```matlabY = fft(S);P2 = abs(Y/L);P1 = P2(1:L/2+1);P1(2:end-1) = 2*P1(2:end-1);f = Fs*(0:(L/2))/L;```最后，我们可以绘制频谱图：```matlabplot(f,P1);title('单边幅度谱');xlabel('频率(Hz)');ylabel('幅度');```通过绘制的频谱图，我们可以清晰地看到信号中各个频率的成分。
FFT造成的频谱混叠，栅栏效应，频谱泄露，谱间干扰
FFT造成的频谱混叠，栅栏效应，频谱泄露，谱间干扰FFT造成的频谱混叠，栅栏效应，频谱泄露，谱间⼲扰fft在分析频谱分析的时候，会有下⼲四个⼲⼲的误差：（1）频谱混叠：奈奎斯特定理已被众所周知了，所以⼲乎所有⼲的都知道为了不让频谱混叠，理论上采样频谱⼲于等于信号的最⼲频率。
那和时域上联系起来的关系是什么呢？采样周期的倒数是频谱分辨率，最⼲频率的倒数是采样周期。
设定采样点数为N，采样频率fs，最⼲频率fh，故频谱分辨率f=fs/N,⼲fs>=2fh，所以可以看出最⼲频率与频谱分辨率是相互⼲盾的，提⼲频谱分辨率f的同时，在N确定的情况下必定会导致最⼲频率fh的减⼲；同样的，提⼲最⼲频率fh的同时必会引起f的增⼲，即分辨率变⼲。
（2）栅栏效应：由于dft是只取k=0,1,2,.......N-1,只能取到离散值，如果频谱之间相隔较⼲的话也许会将⼲些中间的信息丢失掉，⼲⼲fft计算dft是不可避免的，解决的办法就是增加采样点数N。
这样频谱间隔变⼲，丢失信息的概率减⼲。
另外，增加0可以更细致观察频域上的信号，但不会增加频谱分辨率。
（3）频谱泄露：是由加窗函数引起的，同样是计算量的问题（⼲fft⼲dft必需要加窗函数），时域上的相乘，频域上卷积，引起信号的频谱失真，只有在很少的情况下，频谱泄露是不会发⼲的，⼲部分情况都会引起泄露。
如x(n)=cos(2π/N),(n=0,1,2,3.....N-1,) N点的fft则不会发⼲泄露，但2N，或N+1，N+2等均会引起失真，⼲引起失真可以从表达式上可以看出 X(K)=卷积以后的频谱在2π/N*k的取样值，所以如果是2N 的dft，为2π/2N*K,相当于N点dft结果各个值中间再取样了⼲个值，⼲2π/(N+2)*k,就与N点fft完全不⼲样了。
解决办法，可以扩⼲窗函数的宽度（时域上的宽了，频域上就窄了，（时域频域有相对性），也就是泄露的能量就⼲了），或者不要加矩形的窗函数，可以加缓变的窗函数，也可以让泄露的能量变下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通过MATLAB处理实验数据分析频谱混叠、泄露以及栅栏效应产生的原理一：试验目的
了解标准源与电力参数分析仪的组成与连接，完成电压信号数据采集及其参数分析。
二：实验原理
（1）标准源：一种能提供各种频率、波形和输出电平电信号的设备。
在测量各种电信系统或电信设备的振幅特性、频率特性、传输特性及其它电参数时，以及测量元器件的特性与参数时，用作测试的信号源或激励源。
（2）NI采集卡
以一定的采样频率将来自于标准源的信号进行数字处理的捕获设备，并输入电力参数分析仪中，还可以将采集到的数据保存到excel中供后续分析处理。
（3）傅里叶变化计算频率，幅值，相角的原理
A:假设有一个丰富频率的信号，在FFT后不考虑栅栏因素和分辨率以及频谱泄露的问题时，频谱图上理想情况应该是对应频率点上有对应的频谱线，这条频谱线来源：做fft时得到一系列的复数（X(k),k=0,1,2,,N-1），这条谱线若是第n个频率（n指0-Fs以分辨率得到的序号），则谱线的高度就是X(n)的模。
该复数的角就是这个频率的相角，这个频率也即是对应频率的信号。
B：若已知采样点N，采样率Fs,则(频谱图上)分辨率是Fs/N.
三：MATLAB程序代码
N=1024;%采样点数
n=0:N-1;
fs=6400;%采样频率
b=fft(a);%进行fft变换
subplot(2,1,1);
plot(n/fs,a);%画出时域信号图
hold on;
stem(n/fs,a);
subplot(2,1,2);
plot(n/N*fs,abs(b)*2/N);%画频域信号图
stem(n/N*fs,abs(b)*2/N);
[m1, I]=max(b(1:512));%求出频谱最高的下标
p1=angle(b(I))*180/pi;%求出相应的相位
I=(I-1)/N*fs;%换算出频率值
[m2, i]=max(b(513:1024));%由于fft的周期延拓性，求出分界处对称的下标p2=angle(b(512+i))*180/pi;%求出相应的相位
pj=(p1+p2)/2;%求出总相位
m=(abs(m1)+abs(m2))/N;%求幅值
i=513-i;%换算成真实下标
i=i/N*fs;%求出频率值
f=(I+i)/2;%两次取平均
四：程序运行后生成的图像
由这两幅图形可以看出，在频域中信号的最大幅值=4.23，对应的频率f=50HZ,相位为0.
五：实验心得
通过这次实验对fft的理解更加深刻，对fft计算时产生的频谱混叠、泄露以及栅栏效应的原因也了解的更加清晰，还有对MATLAB 的运用也更加熟练，收获挺多的。
