一级消防工程师消防综合能力知识点：应急照明和疏散指示标志
消防应急照明与疏散指示标志
*
1、疏散指示标志的功能指标
*
消防疏散指示标志 消防疏散指示标志 消防疏散指示标志 消防疏散指示标志
*
2、疏散指示标志的测试要点
*
STEP1
STEP2
STEP3
STEP4
查看外观和位置，核对指示方向。
关闭正常照明，查看发光疏散指示标志的自发光情况，测试亮度。
切断正常供电电源，在灯光疏散指示标志前通道中心处，用照度计测量地面照度，达到规定的应急工作状态持续时间时，重复测量上述测点的照度。
疏散指示标志灯，一般设在距地面不超过1m的墙上。
应急照明的要求
*
应急照明的功能指标
1、应急照明的要求与功能指标
*
应牢固、无遮挡，状态指示灯正常。
疏散照明的地面照度不应低于0.5LX，地下工程疏散照明的地面照度不应低于5.0 LX。
切断正常供电电源后，应急工作状态的持续时间不应低于规定。
配电房、消防控制室、消防水泵房、防烟排烟机房、消防用电的蓄电池室、自备发电机房、电话总机房以及发生火灾时仍需坚持工作的其它房间，其工作面的照度，不应低于正常照明时的照度。
系统复位
*
3、疏散指示标志清洁维护要求
*
应固定牢靠、无遮挡，状态正常。
疏散照明的地面照度不应低于0.5 lx，地下工程疏散照明的地面照度不低于5.0 lx。
切断正常供电电源后，疏散照明工作状态的持续时间不应低于规定要求。
消防疏散指示标志应符合相关亮度要求。
*
4、疏散指示标志清洁维护方法
*
对外观进行检查和维护，破损的进行修复或更换； 清洁疏散指示标志时，采用柔软布料沾肥皂水拧干后擦拭，再用干布擦净。注意不得采用稀料、汽油等易挥发物擦拭疏散指示标志表面。不要对疏散指示标志喷洒杀虫剂。否则会导致表面变色或损坏。不得使用强碱性溶剂擦拭，容易造成损坏。 切断正常供电电源，用秒表测量应急工作状态的持续时间。
应急照明和疏散指示标志
❖ 10.消防应急照明灯安装在墙上时，不能使照明灯光线正面 迎向人员疏散方向。
❖ 11.消防应急灯具吊装时必须使用金属吊管。金属吊管上端 应固定在建筑物实体上。
❖ 3、 消防应急照明标志灯
❖ 同时具备消防应急照明灯和消防应急标志灯功能的消防应急灯具。
❖ 4、应急电源
❖ 火灾发生时，为消防应急灯具供电的非主电电源。
❖ 5、自带电源型消防应急灯具
❖ 电池和检验器件装在灯具内部或其附近（1m距离以内）的消防应急灯具。
❖ ❖
6灯、具集内中无电独源立型的消电防池应而急由灯集具中供可电编辑装p置pt 供电的消防应急灯具。
❖ 4.系统布线和接地应符合国家标准GB50303《建筑电气 间的连接不得使用插头连 接，必须在预埋盒或接线盒内连接。
❖ 6.消防应急灯具安装后不应对人员正常通行产生影响。
消防应急疏散指示标志灯周围应保证无其他遮挡物或其
他标志灯（或标志牌）。
❖ 远离出口的地方，应将“出口”标志与“疏散通
道方向”指示标志联合设置，箭头须指向通往出口
的方向。
可编辑ppt
9
(三)辅助疏散指示标志
❖ 下列建筑或场所应在其内疏散走道和主要疏散路线 的地面上增设能保持视觉连续的灯光疏散指示标志 或蓄光疏散指示标志：
❖ 1.总建筑面积超过8000㎡的展览建筑； ❖ 2.总建筑面积超过5000㎡的地上商店； ❖ 3.总建筑面积超过500㎡的地下、半地下商店； ❖ 4.歌舞娱乐放映游艺场所； ❖ 5.座位数超过1500个的电影院、剧院，座位数超过
3000个的体育馆、会堂或礼堂。

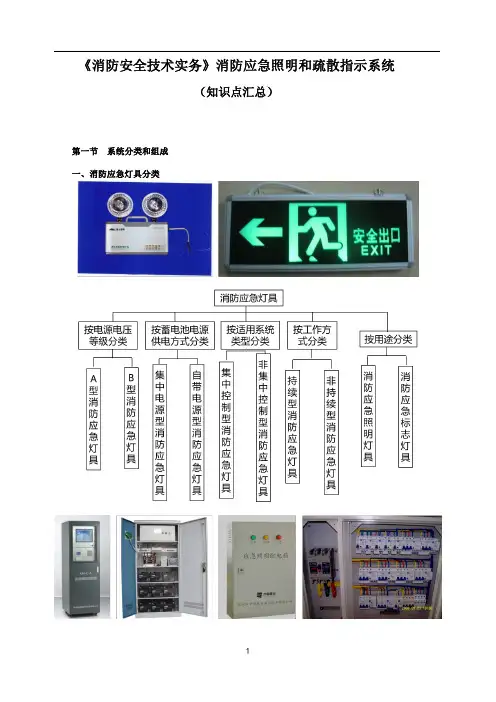

一级消防工程师《消防安全技术实务》消防应急照明和疏散指示系统知识点汇总
第一《消防安全技术实务》消防应急照明和疏散指示系统（知识点汇总）节系统分类和组成一、消防应急灯具分类第二节系统工作原理、功能与性能要求一、系统的工作原理【例】某商场设置了集中控制型消防应急照明和疏散指示系统，灯具采用自带蓄电池电源供电。
关于系统组成的说法，正确的是（）。
（2019真题）A．该系统应由应急照明控制器，应急照明分配电装置和自带电源型灯具及相关附件组成B．该系统应由应急照明控制器，应急照明配电箱和自带电源型灯具及相关附件组成C．该系统应由应急照明控制器，应急照明集中电源、应急照明分配电装置和自带电源型灯具及相关附件组成D．该系统应由应急照明控制器，应急照明集中电源和自带电源型灯具及相关附件组成【答案】B【例】关于A型消防应急灯具的说法，错误的是（）。
（2020真题）A．A型消防应急灯具包括A型应急照明灯具和A型应急疏散标志灯具B．自带电源A型消防应急灯具蓄电池电源的额定工作电压可为DC24VC．集中电源A型消防应急灯具的主电源和蓄电池电源的电压等级可不同D．集中电源A型消防应急灯具主电源的额定工作电压可为DC36V【答案】C三、系统的性能要求（一）系统的持续应急时间设置场所连续供电时间不应少于高度超过100m的民用建筑 1.5h医疗建筑、老年人照料设施、1.0h总建筑面积大于100000㎡的公共建筑、总建筑面积大于20000㎡的地下、半地下建筑其他建筑0.5h（二）地面水平最低照度设置部位或场所地面水平最低照度I-1、病房楼或手术部的避难间；I-2、老年人照料设施；I-3、人员密集场所、老年人照料设施、病房楼或手术部内的楼梯间、不应低于10.0lx 前室或合用前室、避难走道；I-4、逃生辅助装置存放处等特殊区域；I-5、屋顶直升机停机坪II-1、除I-3规定的敞开楼梯间、封闭楼梯间、防烟楼梯间及其前室，室外楼梯；II-2、消防电梯间的前室或合用前室；不应低于5.0Ix II-3、除I-3规定的避难走道；II-4、寄宿制幼儿园和小学的寝室、医院手术室及重症监护室等病人行动不便的病房等需要救援人员协助疏散的区域III-1、除I-1规定的避难层（间）；III-2、观众厅，展览厅，电影院，多功能厅，建筑面积大于200㎡的不应低于3.0lx 营业厅、餐厅、演播厅，建筑面积超过400㎡的办公大厅、会议室等人员密集场所；III-3、人员密集厂房内的生产场所；III-4、室内步行街两侧的商铺；III-5、建筑面积大于100㎡的地下或半地下公共活动场所IV-1、除I-2、II-4、III-2~III-5规定场所的疏散走道、疏散通道；IV-2、室内步行街；IV-3、城市交通隧道两侧、人行横通道和人行疏散通道；IV-4、宾馆、酒店的客房；IV-5、自动扶梯上方或侧上方；不应低于1.0lx IV-6、安全出口外面及附近区域、连廊的连接处两端；IV-7、进入屋顶直升机停机坪的途径；IV-8、配电室、消防控制室、消防水泵房、自备发电机房等发生火灾时仍需工作、值守的区域不同部位地面水平最低照度lx1、疏散走道；1.02、消防控制室、消防水泵房、自备发电机房、配电室等发生火灾时仍需工作、值守的区域1、观众厅、展览厅、多功能厅，建筑面积超过200㎡的营业厅、餐厅、演播室，3.0建筑面积超过400㎡的办公大厅、会议厅等人员密集的场所；2、避难层（间）1、室外楼梯、楼梯间、前室或合用前室；5.02、避难走道1、病房楼或手术部的避难间；2、老年人照料设施；10.03、人员密集场所内的（楼梯间、前室或合用前室、避难走道）4、病房楼或手术部内的（楼梯间、前室或合用前室、避难走道）备注：备用照明设计避难间（层）及配电室、消防控制室、消防水泵房、自备发电机房等发生火灾时仍需工作、值守的区域应同时设置备用照明、疏散照明和疏散指示标志。
一级消防工程师《安全技术实务》知识点精讲：应急照明和疏散指示
一级消防工程师《安全技术实务》知识点精讲：应急照明和疏散指示为您准备“一级消防工程师《安全技术实务》知识点精讲：应急照明和疏散指示”!欢迎阅读参考，更多有关一级消防工程师知识点精讲，请密切关注本网站一级消防工程师栏目!一级消防工程师《安全技术实务》知识点精讲：应急照明和疏散指示消防应急照明和疏散指示系统要按照国家标准《建筑电气工程施工质量验收规范》GB50303的要求进行布线，并按照下列要求进行安装与调试。
一、系统安装消防应急照明和疏散指示系统施工安装前，应首先检查产品的外包装是否破损、外观及结构是否存在问题，并严格按照施工过程质量控制要求，对系统设备、材料及配件进行现场检查(检验)和选型符合性检查，不合格的设备、材料、配件及不符合设计图纸要求的产品不得使用。
(一)一般要求1.消防应急灯具与供电线路之间不能使用插头连接;2.消防应急灯具安装后对人员正常通行不要产生影响，消防应急标志灯具周围要保证无遮挡物;3.带有疏散方向指示箭头的消防应急标志灯具在安装时应保证箭头指示的疏散方向与疏散方向相同;4.指示出口的消防应急标志灯具应固定在坚固的墙上或顶棚下，安装方式可以明装，也可以嵌墙安装;5.消防应急灯具在安装时应保证灯具上的各种状态指示灯易于观察，试验按钮(开关)能被人工或遥控操作;6.消防应急照明灯具安装时，在正面迎向人员疏散方向，应有防止造成眩光的措施;7.消防应急灯具吊装时宜使用金属吊管，吊管上端应固定在建筑物实体或构件上;8.作为辅助指示的蓄光型标志牌只能安装在与标志灯具指示方向相同的路线上，但不能代替标志灯具;9.消防应急灯具宜安装在不燃烧墙体和不燃烧装修材料上。
(二)系统主要组件安装1.消防应急标志灯具的安装(1)在顶部安装时，尽量不要吸顶安装，灯具上边与顶棚距离宜大于200mm;吊装时，应采用金属吊杆或吊链，吊杆或吊链上端应固定在建筑结构件上;(2)低位安装在疏散走道及其转角处时，应安装在距地面(楼面)1m 以下的墙上，标志表面应与墙面平行，凸出墙面的部分不应有尖锐角及伸出的固定件;(3)安装在地面上时，灯具的所有金属构件应采用耐腐蚀构件或做防腐处理，电源连接和控制线连接应采用密封胶密封，标志灯具表面应与地面平行，与地面高度差不宜大于 3mm，与地面接触边缘不宜大于 1mm;(4)在人员密集的大型室内公共场所的疏散走道和主要疏散线路上设置的保持视觉连续的消防应急标志灯具在安装时，箭头指示方向或导向光流流动方向应与疏散方向一致。
2019一级消防工程师考点之：应急照明及疏散指示标志
2019一级消防工程师考点之：应急照明及疏散指示标志一级注册消防工程师证书炙手可热，证书含金量在建筑行业证书中也是非常热门。
但是想要通过一级消防工程师考试却并非易事，考生除了需要高质量的一级消防工程师课程辅助，还要有坚持不懈的毅力和备考技巧。
今天，为广大考生整理了2019一级消防工程师考点之：应急照明及疏散指示标志，希望能助你一臂之力。
要点一：应急照明设置场所除单、多层住宅（h＜27m）外，民用建筑、厂房和丙类仓库的下列部位，应设置疏散应急照明灯具。
1、封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室、避难走道、避难层（间）。
2、消防控制室、消防水泵房、自备发电机房、配电室、防烟与排烟机房以及发生火灾时仍需正常工作的其他房间。
3、观众厅、展览厅、多功能厅和建筑面积超过200㎡的营业厅、餐厅、演播室等人员密集的场所。
4、建筑面积超过100㎡的地下、半地下公共活动场所。
5、公共建筑中的疏散走道。
6、人员密集厂房内的生产场所及疏散走道。
设置要求1、建筑内消防应急照明灯具的照度应符合下列规定。
①疏散走道的地面最低水平照度不应低于1.0lx。
②人员密集场所、避难层（间）内的地面最低水平照度不应低于3.0lx；对于病房楼或手术部的避难间，不应低于10.0lx。
③楼梯间、前室或合用前室、避难走道的地面最低水平照度不应低于5.0lx。
④消防控制室、消防水泵房、自备发电机房、配电室、防烟与排烟机房，以及发生火灾时仍需正常工作的其他房间的消防应急照明，仍应保证正常照明的照度。
2、消防应急照明灯具宜设置在墙面的上部、顶棚上或出口的顶部。
要点二：疏散指示标志设置场所1、公共建筑、建筑高度大于54m（一类）的住宅建筑，高层厂房（仓库）及甲、乙、丙类单、多层厂房，应沿疏散走道和在安全出口、人员密集场所的疏散门的正上方设置灯光疏散指示标志。
2、下列建筑或场所应在其内疏散走道和主要疏散路线的地面上增设能保持视觉连续的灯光疏散指示标志或蓄光疏散指示标志。
11 - 应急照明和疏散指示标志
应急照明和疏散指示标志一、系统分类二、系统选型1.设置消控室的应选择集中控制型2.设置火自报但未设消控室的，宜选择集中控制型3.其他，可选非集中控制型三、系统构成四、系统设计（一）消防应急灯具1、类别2、灯具的选择规定○1采用节能灯具，光源色温不低于2700K○2不应采用蓄光型指示标志替代消防应急标志灯具○3标志灯具应选择【持续型灯具】○4交通隧道和地铁隧道宜选择【带有米标的】方向标志灯○5设置在距地面8m以下的灯具，电压、供电方式要求：a.应选择A型灯具b.地面上的标志灯具，选择集中电源A型灯具c.未设置消控室的，住宅、疏散走道、楼梯间等可选择【自带电源B型灯具】（灯具工作电压应低于DC36V）○6住宅采用自带蓄电池供电方式时，消防应急照明可以兼做【日常照明】○7灯具面板或灯罩的材质规定：a.地面上设置的标志灯具可采用厚度4mm及以上的【钢化玻璃】，设置在距地面1m以下的标志灯的面板或灯罩不应用易碎材料或玻璃材质b.在顶棚、疏散走道上方设置的灯具面板或灯罩不应采用玻璃材质○8○9○10备用照明亮度和平时一样应有正常照明电源和【消防电源专用应急回路】互投后供电3、灯具的设置规定保证基本照明保证人员可识别疏散路径、方向、出口位置、所处楼层4、方向标志灯的设置规定（重点）5、灯具的安装一般规定：非集中控制型系统中，自带电源型灯具采用插头连接时，应采用专用工具方可拆卸标志灯的标志面宜与疏散方向垂直（二）配电回路1、电路中不应设置：【剩余电流动作保护】，输出回路严禁接入系统以外的开关装置、插座、负载2、具体规定（三）应急照明配电箱（四）应急照明集中电源（五）应急照明控制器应急照明控制器、集中电源、配电箱安装规定：1.安装牢固，无倾斜2.安装在轻质墙上时，有加固措施3.落地安装时，底边高出地面：100 – 200 mm4.设备在电气竖井内时，应采用下出口进行方式5.应急照明控制器主电源，应设明显的永久标识，应直接与消防电源连接应急照明控制器与其外部备用电源之间应直接连接集中电源的前后部应留出更换电池的作业空间应急照明控制器、电源、配电箱的接线规定：1.导线整齐、不交叉2.线缆有编号3.端子板的接线端，接线不得超过2根4.线缆应留有不小于200mm的余量5.导线应绑扎成束6.线缆穿管、槽盒后，应将其封堵（六）系统线路电压等级的选择、线路选择线路的安装：1.线路的防护方式规定：矿物绝缘类电缆可以明敷明敷时，采用金属管或槽盒保护暗敷时，采用金属管或B1级及以上的刚性塑料管保护2.各类管路明敷时，应在下列部位设置吊点或支点，吊杆直径不应小于6mm管路始终端及接头处距接线盒0.2m处管路转角或分支处直线段不大于3m处3.各类管路暗敷时，应用不燃材料保护且结构层厚度不小于30mm4.符合下列条件时，管路应在便于接线处设接线盒管子长度每超过30m，无弯曲时管子长度每超过20m，1个弯曲管子长度每超过10m，2个弯曲管子长度每超过8m，3个弯曲金属管子入盒，盒外侧应套锁母，内侧应装护口；在吊顶内敷设时，和的内外侧均应套锁母。
应急照明与疏散指示标识
CFPA
中国消防协会 China Fire Protection Association
1、应急照明的设要求与功能指标
应急照明的要求
（6）消防应急照明灯具的照度要求： ① 疏散走道的地面最低水平照度不应低于0.5 lx； ② 人员密集场所内的地面最低水平照度不应低于1.0 lx； ③ 楼梯间内的地面最低水平照度不应低于5.0 lx； ④ 人防工程中设置在疏散走道、楼梯间、防烟前室、 公共活动场所等部位的火灾疏散照明，其最低照度 值不应低于5.0 lx ⑤ 消防控制室、消防水泵房、自备发电机房、配电室、 防烟与排烟机房以及发生火灾时仍需正常工作的其 他房间的消防应急照明，仍应保证正常照明的照度。
CFPA
中国消防协会 China Fire Protection Association
1、应急照明的要求与功能指标
应急照明的功能指标
（1）应牢固、无遮挡，状态指示灯正常。 （2）切断正常供电电源后，应急工作状态的持续时间不 应低于规定。 （3）疏散照明的地面照度不应低于0.5LX，地下工程疏 散照明的地面照度不应低于5.0 LX。 （4）配电房、消防控制室、消防水泵房、防烟排烟机房、 消防用电的蓄电池室、自备发电机房、电话总机房以 及发生火灾时仍需坚持工作的其它房间，其工作面的 照度，不应低于正常照明时的照度。
CFPA
中国消防协会 China Fire Protection Association
应 急 照 明
CFPA
中国消防协会 China Fire Protection Association
1、应急照明的要求与功能指标
应急照明的要求 （1）消防应急照明光源选择 应选用能快速点燃的光源，一般采用白炽灯、荧 光灯等。 （2）消防应急照明在正常电源断电后，其电源转换时 间应满足： ① 疏散照明≤5s； ② 备用照明≤5s（金融商业交易场所≤1.5s）。 （3）消防应急灯具的应急转换时间应≤5s；高危险区 域使用的消防应急灯具的应急转换时间应≤0.25s。 （4）疏散照明平时处于点亮状态。 （5）可调光型安全出口标志灯应用于影剧院的观众厅。 在正常情况下减光使用，火灾事故时应自动接通至全 亮状态。
《一级注册消防工程师》应急照明和疏散指示系统重点
应急照明和疏散系统重点（提示：标示出的做为重点，没有标示的做好阅读理解）3.1 一般规定3.1.1 消防应急照明和疏散指示系统（以下简称“系统”）按消防应急灯具（以下简称“灯具”）的控制方式可分为集中控制型系统和非集中控制型系统。
3.1.2 系统类型的选择应根据建、构筑物的规模、使用性质及日常管理及维护难易程度等因素确定，并应符合下列规定：1 设置消防控制室的场所应选择集中控制型系统；2 设置火灾自动报警系统，但未设置消防控制室的场所宜选择集中控制型系统；3 其他场所可选择非集中控制型系统。
3.1.3 系统设计应遵循系统架构简洁、控制简单的基本设计原则，包括灯具布置、系统配电、系统在非火灾状态下的控制设计、系统在火灾状态下的控制设计；集中控制型系统尚应包括应急照明控制器和系统通信线路的设计。
3.1.4 系统设计前，应根据建、构筑物的结构形式和使用功能，以防火分区、楼层、隧道区间、地铁站台和站厅等为基本单元确定各水平疏散区域的疏散指示方案。
疏散指示方案应包括确定各区域疏散路径、指示疏散方向的消防应急标志灯具（以下简称“方向标志灯”）的指示方向和指示疏散出口、安全出口消防应急标志灯具（以下简称“出口标志灯”）的工作状态，并应符合下列规定：1 具有一种疏散指示方案的区域，应按照最短路径疏散的原则确定该区域的疏散指示方案。
2 具有两种及以上疏散指示方案的区域应符合下列规定：1) 需要借用相邻防火分区疏散的防火分区，应根据火灾时相邻防火分区可借用和不可借用的两种情况，分别按最短路径疏散原则和避险原则确定相应的疏散指示方案。
2) 需要采用不同疏散预案的交通隧道、地铁隧道、地铁站台和站厅等场所，应分别按照最短路径疏散原则和避险疏散原则确定相应疏散指示方案；其中，按最短路径疏散原则确定的疏散指示方案应为该场所默认的疏散指示方案。
3.1.5 系统中的应急照明控制器、应急照明集中电源（以下简称“集中电源”）、应急照明配电箱和灯具应选择符合现行国家标准《消防应急照明和疏散指示系统》GB 17945规定和有关市场准入制度的产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一级消防工程师消防综合能力知识点：应急照明和疏散指示标志
[ 10月17日]
一级消防工程师《消防安全技术综合能力》知识点：应急照明和疏散指示标志应急照明和疏散指示标志
(1)消防应急照明定义
就是指当火灾发生时，为人员疏散、消防作业而设置的照明。
(应急照明从电源上分为使用消防电源、集中蓄电池电源、带蓄电池作备用电源等)
(2)消防应急照明设置部位
①楼梯间、防烟楼梯间前室、消防电梯间及其前室、合用前室和避难(间)。
②配电室、消防控制室、消防水泵房、防烟排烟机房、供消防用电的蓄电池室、自备发电机室、电话总机房和火灾时仍需坚持工作的其它房间。
2、疏散指示标志
(1)疏散指示标志：火灾发生时，为人员疏散提供标志的各类灯具或标牌。
疏散指示标志有蓄光型发光标志牌和带灯光的指示标志两种。
带灯光的指示标志带有备用蓄电池，分为平时不亮事故时亮和一直亮的两种控制方式。
(2)高层民用建筑、公共建筑、高层厂房(仓库)及甲、乙、丙类厂房应沿疏散走道和在安全出口、人员密集场所的疏散门的正上方设置灯光疏散指示标志
(3)疏散指示标志的安装要求
①安全出口和疏散门的正上方应采用“安全出口”作为指示标识;
②沿疏散走道设置的灯光疏散指示标志，应设置在疏散走道及其转角处距地面高度1.0m以下的墙面上，且灯光疏散指示标志间距不应大于20m;对于袋形走
点击【消防工程师学习资料】或打开/category/xfs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①真题答案及解析
道，不应大于10m;在走道转角区，不应大于1.0m
3、蓄光疏散指示标志
下列建筑或场所应在其内疏散走道和主要疏散路线的地面上增设能保持视觉连续的灯光疏散指示标志或蓄光疏散指示标志：
①总建筑面积超过8000m2的展览建筑;
②总建筑面积超过5000m2的地上商店;
③总建筑面积超过500m2的地下、半地下商店;
④歌舞娱乐放映游艺场所;
⑤座位数超过1500个的电影院、剧院，座位数超过3000个的体育馆、会堂或礼堂。
4、消防应急照明和疏散指示标志的检查要点
(1)疏散指示标志及应急照明灯的数量、类型、安装高度符合要求，疏散指示标志能在疏散路线上明显看到，并明确指向安全出口;商场内的广告标志不应遮档疏散指示标志;
(2)应急照明灯主、备用电源切换功能正常，切断主电后，应急照明灯能正常发光;
(3)检查产品合格、合法的证明文件;
(4)检查集中控制型消防应急灯具的控制器是否能控制或显示与其相连的所有消防应急灯具的工作状态，并显示应急启动时间
(5)检查应急照明的照度是否符合要求。
点击【消防工程师学习资料】或打开/category/xfs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①真题答案及解析。
