J-T阀的原理
气动阀工作原理示意图

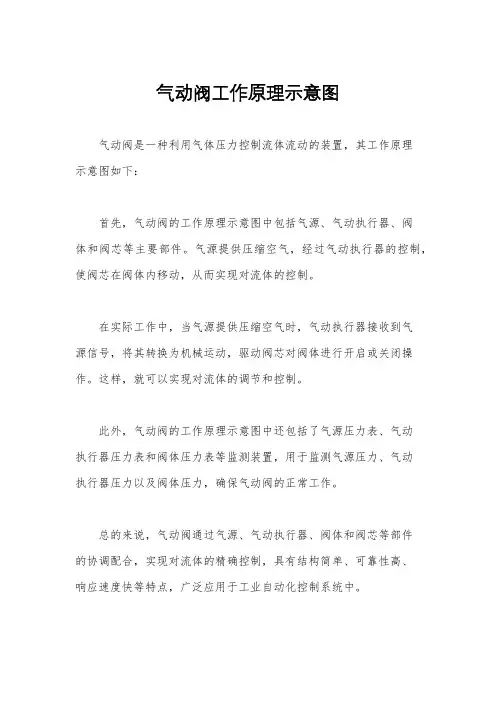

气动阀工作原理示意图
气动阀是一种利用气体压力控制流体流动的装置，其工作原理
示意图如下：
首先，气动阀的工作原理示意图中包括气源、气动执行器、阀
体和阀芯等主要部件。
气源提供压缩空气，经过气动执行器的控制，使阀芯在阀体内移动，从而实现对流体的控制。
在实际工作中，当气源提供压缩空气时，气动执行器接收到气
源信号，将其转换为机械运动，驱动阀芯对阀体进行开启或关闭操作。
这样，就可以实现对流体的调节和控制。
此外，气动阀的工作原理示意图中还包括了气源压力表、气动
执行器压力表和阀体压力表等监测装置，用于监测气源压力、气动
执行器压力以及阀体压力，确保气动阀的正常工作。
总的来说，气动阀通过气源、气动执行器、阀体和阀芯等部件
的协调配合，实现对流体的精确控制，具有结构简单、可靠性高、
响应速度快等特点，广泛应用于工业自动化控制系统中。
通过以上对气动阀工作原理示意图的分析，我们可以更加深入
地了解气动阀的工作原理，为工程设计和实际应用提供参考和指导。
希望本文对您有所帮助。
天然气J-T阀脱水技术共22页
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。—— 恩来
13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
谢谢！
天然气J-T阀脱水技术
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
气动阀门工作原理
气动阀门工作原理气动阀门是一种广泛应用于工业领域的控制装置，其工作原理主要是通过气压信号驱动阀门的开关。
本文将从气动阀门的结构、工作原理、应用场景等方面进行详细介绍。
一、气动阀门的结构气动阀门主要由阀体、阀芯、弹簧、密封件、驱动气缸、气源接口等组成。
阀体是气动阀门的主体部分，一般采用铸铁、铸钢、不锈钢、铜合金等材料制成。
阀芯是控制阀门开关的关键部件，其材料一般为不锈钢、铜合金等。
弹簧则用于控制阀芯的关闭，其紧度不同会影响阀门的开启和关闭程度。
密封件则用于防止介质泄漏，一般采用橡胶、聚四氟乙烯等材料制成。
驱动气缸是气动阀门的核心部件，其内部有气体进出口，通过气源接口与气源相连，将气压信号转化为机械运动，从而控制阀门的开关。
二、气动阀门的工作原理气动阀门的工作原理主要是通过气压信号驱动阀门的开关。
当气源接口输入气压信号时，驱动气缸内部的气体受到压力作用，从而推动阀芯运动，控制阀门的开启和关闭。
具体来说，气动阀门的工作可以分为以下几个步骤：1. 气源接口输入气压信号，驱动气缸内部气体受到压力作用，从而推动阀芯向开启方向运动。
2. 当阀芯运动到一定位置时，密封件与阀座相贴合，阀门开始开启。
3. 当气源接口停止输入气压信号时，驱动气缸内部气体失去压力，阀芯由弹簧推回，密封件与阀座分离，阀门开始关闭。
4. 当阀芯运动到一定位置时，密封件与阀座相贴合，阀门完全关闭。
三、气动阀门的应用场景气动阀门广泛应用于各种工业领域中，例如化工、石油、天然气、冶金、电力、制药等行业。
其主要应用场景包括以下几个方面：1. 控制介质流量气动阀门可以通过控制阀门的开启和关闭来控制介质的流量，从而达到调节流量的目的。
例如在石油、化工等行业中，气动阀门被广泛应用于输送介质、调节压力等方面。
2. 控制介质压力气动阀门可以通过控制阀门的开启和关闭来控制介质的压力，从而达到调节压力的目的。
例如在天然气、石油等行业中，气动阀门被广泛应用于控制管道压力、防止管道爆炸等方面。
动画演示阀工作原理
动画演示阀工作原理阀（Valve）是一种常见的工业设备，用于控制流体或气体的流动。
它是由阀体、阀盖、阀座和阀芯等组成的。
阀的工作原理是通过改变阀芯的位置来调节流体或气体的通路。
阀的工作原理主要包括以下几个方面：1. 阀体和阀盖：阀体和阀盖是阀的主要组成部分，它们通常由金属材料制成，具有一定的强度和密封性。
阀体和阀盖的结构设计根据不同的工作要求，可以有不同的形状和尺寸。
2. 阀芯和阀座：阀芯是阀的核心部分，它由金属材料制成，具有一定的可靠性和密封性。
阀座是与阀芯配合的部分，它通常由弹性材料制成，能够保证阀芯与阀座之间的密封性能。
3. 控制装置：阀的工作需要依靠控制装置，根据不同的工作要求，可以采用手动控制、电动控制或气动控制等方式。
控制装置能够控制阀芯的运动，从而改变阀的通路，实现流体或气体的控制。
动画演示阀工作原理，可以通过以下步骤来展示：步骤一：显示阀的整体结构，包括阀体、阀盖、阀座和阀芯等组成部分。
突出显示阀芯与阀座之间的配合关系。
步骤二：展示阀芯的位置变化，说明不同位置对流体或气体通路的控制效果。
可以通过动画过渡来实现阀芯由关闭到开放的过程，并显示流体或气体的通路变化。
步骤三：介绍阀的控制装置，包括手动控制、电动控制或气动控制等方式，并重点说明控制装置对阀芯位置的控制效果。
步骤四：强调阀的密封性能，通过动画演示阀芯与阀座之间的密封效果。
可以加入特写镜头或放大镜效果，突出显示阀芯与阀座的接触面。
步骤五：总结阀的工作原理，强调阀的重要性和应用范围。
可以列举一些实际应用场景，说明阀在工业生产中的重要作用。
通过动画演示阀的工作原理，可以直观地展示阀芯的位置变化和流体通路的控制效果，帮助观众更好地理解阀的工作原理和应用。
这样的演示形式不仅提高了阅读体验，还能够更好地传达信息，达到教育和宣传的目的。
总言之，动画演示阀工作原理的过程中，应通过图文并茂、生动形象的方式来展示阀的结构和工作原理。
通过合适的格式和布局，清晰准确地传达阀的工作原理，使读者能够轻松理解和掌握相关知识。
各种阀门的基本原理
各种阀门的基本原理阀门是流体控制装置的一种，用于控制和调节流体流动。
根据其工作原理和结构不同，阀门可以分为多种类型。
以下是常见的几种阀门及其基本原理的介绍：1.截止阀（Gate Valve）：截止阀主要通过升降阀盘来控制流体的流动。
当阀门关闭时，阀盘（通常是一个园盘）与阀座对应，切断了流体的流通。
当阀门打开时，阀盘离开阀座，流体可以通过阀门流动。
截止阀具有切断密封性好、流阻小等特点，广泛应用于各种领域。
2.球阀（Ball Valve）：球阀是通过旋转球体来控制流体流动的。
球阀的球体上通常开有一个圆孔，当球阀打开时，圆孔与管道对齐，流体可以流过；当球阀关闭时，球体的一侧封住了管道，阻止了流体的通过。
球阀具有结构简单、开关灵活、密封性好等优点，在工业和家庭应用中被广泛使用。
3.蝶阀（Butterfly Valve）：蝶阀通过转动阀门中的圆盘来控制流体流动。
圆盘上开有一个孔口，当蝶阀关闭时，孔口与管道垂直，切断了流体的流通；当蝶阀打开时，孔口与管道平行，允许流体通过。
蝶阀具有结构简单、重量轻、安装方便的特点，在工业领域有广泛的应用。
4.闸阀（Gate Valve）：闸阀通过升降阀门中的闸板来控制流体流动。
闸板在打开状态时完全收进闸阀的壳体内，流体可以顺畅流动；在关闭状态时，闸板向上升起，封堵了管道，阻止了流体的通过。
闸阀具有流阻小、启闭力矩小等优点，常用于需要频繁启闭的管道。
5.安全阀（Safety Valve）：安全阀用于保护容器或管道系统免受过压的伤害。
当容器或管道内压力超过预定值时，安全阀会自动打开，释放压力，防止容器破裂或管道爆炸。
安全阀主要通过阀簧、阀芯和弹簧等部件来实现，具有结构简单、可靠性高的特点。
以上是常见的几种阀门及其基本原理的介绍，每种阀门都有不同的特点和适用范围。
在实际应用中，需根据具体情况选择适合的阀门类型，并了解其工作原理，以确保阀门的正常运行。
十五种常用阀门结构工作原理（带示意图）
⼗五种常⽤阀门结构⼯作原理（带⽰意图）阀门有哪些种类？其结构及⼯作原理在这⾥给⼤家分类总结：1.截断阀类主要⽤于截断或接通介质流。
包括闸阀、截⽌阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要⽤于调节介质的流量、压⼒等。
包括调节阀、节流阀、减压阀等。
3.⽌回阀类⽤于阻⽌介质倒流。
包括各种结构的⽌回阀。
4.分流阀类⽤于分离、分配或混合介质。
包括各种结构的分配阀和疏⽔阀等。
5.安全阀类⽤于介质超压时的安全保护。
包括各种类型的安全阀。
⼀、闸阀靠阀板的上下移动，控制阀门开度。
阀板象是⼀道闸门。
闸阀关闭时，密封⾯可以只依靠介质压⼒来密封，即只依靠介质压⼒将闸板的密封⾯压向另⼀侧的阀座来保证密封⾯的密封，这就是⾃密封。
⼤部分闸阀是采⽤强制密封的，即阀门关闭时，要依靠外⼒强⾏将闸板压向阀座，以保证密封⾯的密封性。
闸阀的种类,按密封⾯配置可分为楔式闸板式闸阀和平⾏闸板式闸阀, 楔式闸板式闸阀⼜可分为: 单闸板式、双闸板式和弹性闸板式；平⾏闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国内⽣产闸阀的⼚家⽐较多，连接尺⼨也⼤多不统⼀。
性能特点：优点：1、流动阻⼒⼩。
阀体内部介质通道是直通的，介质成直线流动，流动阻⼒⼩。
2、启闭时较省⼒。
是与截⽌阀相⽐⽽⾔，因为⽆论是开或闭，闸板运动⽅向均与介质流动⽅向相垂直。
3、⾼度⼤，启闭时间长。
闸板的启闭⾏程较⼤，降是通过螺杆进⾏的。
4、⽔锤现象不易产⽣。
原因是关闭时间长。
5、介质可向两侧任意⽅向流动，易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端⾯之间的距离)较⼩。
7、形体简单, 结构长度短，制造⼯艺性好，适⽤范围⼴。
8、结构紧凑，阀门刚性好，通道流畅，流阻数⼩，密封⾯采⽤不锈钢和硬质合⾦，使⽤寿命长，采⽤PTFE填料．密封可靠．操作轻便灵活．缺点：密封⾯之间易引起冲蚀和擦伤，维修⽐较困难。
外形尺⼨较⼤，开启需要⼀定的空间，开闭时间长。
解析奥迪GVT离合器阀门的设计原理
◆北京/薛庆文解析奥迪CVT离合器阀门的设计原理奥迪01J型无级变速器(CVT)自从2002年在国内使用以来，至今已有10年，无论从链传动的结构控制原理还是到机电液一体化控制模式，从安全到环保再到舒适性控制程度无不让人赞美，但是消费者在使用过程中还是会有一些问题出现。
不过在汽车后市场的维修中，维修人员通过多年努力学习已经摸清一些故障特性，因此大部分故障还是能够容易解决的。
在多年的培训及维修中，我们发现对这款变速器的设计原理知识掌握得还不够。
因此，如果想了解这款变速器更多技术上的设计机理，我们就不能停留在对该变速器表面上的认知，还必须更深入地去研究学习，这样面对故障问题时才能够分析出故障产生的根源。
在奥迪01J型变速器中离合器的控制、链传动变速控制及链条夹紧力控制等三大控制功能尤为重要，特别是离合器控制，从原地的入挡接合到起步扭矩控制，再到换挡区域的调节控制，最终到制动停车控制，无不体现出对离合器控制的更高要求。
因为在整个控制过程当中，所涉及的内容有电子液压控制、安全切断、舒适控制、扭矩传递变化控制、微量打滑控制、温度控制、匹配自适应控制等。
在整个闭环控制过程中，汽车生产商主要从设计角度考虑“安全、环保、舒适”性操控管理。
因此，我们从离合器阀门开始进一步学习其结构设计原理方面的知识(其实我们最关心的是该阀门在没有弹簧的情况下如何进行精密控制好每一处位置)。
该阀门在阀体中所处的位置如图1所示，阀体的实际结构如图2所示。
离合器压力调节阀又叫KSV阀，位于主阀体最外侧，紧挨着离合器压力调节电磁阀N215(由电脑按照正向控制策略以电流形式来驱动)，也是整个阀体中除手动阀之外唯一一个没有弹簧的阀门。
从该阀门结构上看，它属于一个三通两路调节阀，有系统的供油油路、离合器的工作油路即阀门的输出油路(其中在输出油路中还有旁通反馈油路)及离合器的释放油路即泄油油路。
在该阀门上加工了多个润滑油槽以减少磨损保证其使用寿命，同时在阀门的外侧还有一个阀，暂时称它为平衡油压稳定协调阀，由阀、针阀、回位弹簧及调整螺丝组成。
MRC液化工艺冷剂J-T阀失效原因及解决方案分析
Ｍ Ｃ液 化 工 艺 冷 剂 ｄ Ｔ阀 失效 原 因及解 决 方 案 分析 Ｒ －
中海 石 油广 东液 化 天 然 气 有 限公 司 花 亦 怀
摘要 ：随着 ＭＲ Ｃ液化工艺的应 用，配套板翅式液化冷箱积液 问题一直困扰 着 ＭＲ Ｃ板翅冷箱 的用户，文章 根据 中海 油珠海 Ｌ ＮＧ装置的实际运行情况来分析冷箱积液及 ＪＴ阀失效的原因并提 出相应 的解决方法 。 ．
下部 的温 度 逐渐趋 于 一致 。继续 增加 冷剂 Ｊ 阀开 ． Ｔ
度 已无 明显 降温效 果 ． 外 ， 缩机 防喘 振 阀门并 不 此 压
机 体损 伤 ，往 往设 置 防喘振 回流管 线 ，珠 海液 化装 置 同样 配有 两级 防喘振 管线 ，如 图 ２ 。因此冷 剂压
缩机 存 在两个 循环 回路 ：一路 是做有 用功 的冷 剂膨 胀节 流 回路 ；一路 是做 无用 功 的防喘振 回流 回路 。 正 常情 况下 ，当冷 剂 ＪＴ开度增 大 时 ，防喘振 管线 — 在 喘振流 量控 制下 会逐渐 关 小 。若冷 剂节 流 降温 回 路 的阻力 过大 ，冷剂 流量 会发 生偏 流现象 ，即过 多
正 乙烯 ， 烷 ， 戊烷 和氮 气） 丙 异 经冷 剂压缩 机 两级压缩 后 分气 液 两 路从 冷 箱 顶部 进 入 板翅 式 换 热器 ｆ 图 如 １， 自上而 下流 经换 热器 并与 反流 的冷 工质进 行传 ） 热交 换 。至冷箱底部 时混合 冷剂温度 降￣ － ５ ℃， Ｕ １０
继续 向上 流动 ，且 由于热源 的 中断致 使重组 分冷 剂
无法 获得 自身产 生 相变所 需要 的足 够热 量 ，因此 混 合 冷 剂 的液 相 重 组分 在 重 力 作 用 下 回 落 到 冷 箱 换 热器底 部 ，并形 成一 定液位 ，造成 冷箱 底部 大量积 液现象 ，致 使下 次冷 箱 降温操 作时 由于 ＪＴ 阀后背 — 压 过大 影 响节流 降温 效果 。 （） 剂压缩 机 防喘振 阀和 ＪＴ阀流 量不 匹配 ２冷 — 离 心 式 压 缩 机 为保 护 压 缩 机 避 免 喘振 造 成 的
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
J-T阀就是焦耳-汤姆逊节流膨胀阀。
焦耳-汤姆逊节流膨胀原理简单的说就是加压空气经过节流膨胀后温度会下降。
焦耳—汤姆逊阀制冷原理
节流膨胀（ThrottlingExpansion）也叫焦耳一汤姆逊膨胀，即较高压力下的流体（气或液）经多孔塞（或节流阀）向较低压力方向绝热膨胀过程。
1852年，焦耳和汤姆逊设计了一个节流膨胀实验，使温度为T1的气体在一个绝热的圆筒中由给定的高压pl经过多孔塞（如棉花、软木塞等）缓慢地向低压p2膨胀。
多孔塞两边的压差维持恒定。
膨胀达稳态后，测量膨胀后气体的温度T2。
他们发现，在通常的温度T1下，许多气体（氢和氦除外）经节流膨胀后都变冷（T2〈T1）。
如果使气体反复进行节流膨胀，温度不断降低，最后可使气体液化。
调节阀在管道中起可变阻力的作用。
它改变工艺流体的紊流度或者在层流情况下提供一个压力降，压力降是由改变阀门阻力或“摩擦”所引起的。
这一压力降低过程通常称为“节流”。
对于气体，它接近于等温绝热状态，偏差取决于气体的非理想程度（焦耳一汤姆逊效应）。
在液体的情况下，压力则为紊流或粘滞摩擦所消耗，这两种情况都把压力转化为热能，导致温度略为升高。
根据热力学原理，在焦耳-汤姆逊实验中系统对环境做功-W=p2V2-p1V1,V1及V2分别为始态和终态的体积。
Q=0,故△U=-（p2V2-plV1）；U2+p2V2=U1+p1V1；即H2=H1。
所以焦耳-汤姆孙实验的热力学实质是焓不改变，或者说它是一个等焓过程。
由于理想气体的焓值只是温度的函数，即焓值不变温度不变，故理想气体节流前后温度不变。
对于实际气体，其比焓是温度和压力的函数，即比焓受温度和压力的共同影响，又节流过程焓值不变，则压力降低，温度就会变化。
焦耳-汤姆逊（开尔文）系数可以理解为在等焓变化的节流膨胀中（或是焦耳-汤姆逊作用下）温度随压力变化的速率。
M JT的国际单位是K/Pa，通常用°C/bar。
当M JT是正数是，则气体降温，反之则升温。
大气压下焦耳汤姆逊效应中氦气和氢气通常为升温性质的气体，而大多数气体则是降温，对于理想气体焦耳汤姆逊系数为零，在焦耳汤姆逊效应中既不升温也不降温。
气体在绝热节流时，节流前后的比焓值不变。
这是节流过程的主要特征。
由于节流时气流内部存在摩擦阻力损耗，所以它是一个典型的不可逆过程，节流后的熵必定增大。
焦耳汤姆逊阀是利用焦耳－汤姆逊效应制成的阀门，简称J-T 阀，用来实现降温，多用于天然气的液化工艺中，外形与截止阀无异，只是内部结构不一样。
某公司在液体高压差情况下选用J -T 阀门，多用套筒阀，这类阀门经过多级降压，减少闪蒸与气蚀的发生，从而满足工况的要求。
Hysys 模拟如下：
PR 方程，
1、由35°C3.0MPa 降到1.2MPa 后为多少摄氏度？
甲烷膨胀前气态，膨胀后26.75C （气态）
乙烷膨胀前气态，膨胀后11.65C （气态）
丙烷膨胀前气态，膨胀后34.31C （气液比0.001）
异丁烷膨胀前液态，膨胀后35.17C （液态）
C02膨胀前气态，膨胀后14.79C （气态）
2、由35C3.0MPa 降到0.3MPa 后为多少摄氏度？
丙烷膨胀前气态，膨胀后-14.12C （气液比0.3268）
异丁烷膨胀前液态，膨胀后20.01C （气液比0.1108） 〔
.nsq/>01LJeo
一
匸口匚
3、由-80°C3.0MPa降到1.2MPa后为多少摄氏度?
甲烷膨胀前气态，膨胀后-102C（气态）
乙烷膨胀前液态，膨胀后-79.34C（液态）
结论：天然气气态或气液态，压力降低时，温度是降低的。
液态降压后仍为液态则温度升高。
液态降压后为气液态则温度降低，有相变，属于蒸发制冷。
所以天然气气态或气液混合态，压力降低时，温度是降低的，符合J-T效应，对应的阀就叫J-T阀。
LNG项目中的J-T阀就是使加压天然气迅速降温变成液态即LNG。
J-T阀不一定用在LNG中，利用J-T原理使气体快速降温的阀都是J-T阀...比如空分行业就需要J-T阀再补充一点，LNG中的J-T阀设计首先是低温阀，材料，填料都有相应的配置。
其次阀芯应该是抗腐蚀的，类似于闪蒸工况，只是反一反，是由气相转为液相。
