钢结构检测方案
钢结构检测方案
钢结构检测方案引言概述:钢结构是现代建筑中常用的一种结构形式，其具有高强度、轻质、耐腐蚀等优点，因此在许多建筑项目中被广泛应用。
然而，随着时间的推移，钢结构可能会受到腐蚀、疲劳等因素的影响，导致结构的安全性下降。
因此，钢结构的定期检测是至关重要的，以确保其安全可靠性。
本文将介绍钢结构检测的方案，包括检测方法、检测设备、检测标准以及检测报告的编制。
正文内容:1. 检测方法1.1 目视检测：通过肉眼观察钢结构的外观，检查是否存在裂纹、变形、腐蚀等问题。
1.2 非破坏性检测：利用超声波、磁粉探伤、涡流检测等方法，对钢结构进行无损检测，以发现内部缺陷和表面疾病。
1.3 应力检测：通过应力计、应变计等设备，测量钢结构的应力和变形情况，以评估结构的稳定性和可靠性。
2. 检测设备2.1 超声波探伤仪：利用超声波的传播速度和反射特性，检测钢结构中的缺陷和异物。
2.2 磁粉探伤仪：通过施加磁场和应用磁粉，检测钢结构表面和近表面的裂纹。
2.3 涡流检测仪：利用涡流感应原理，检测钢结构中的缺陷和裂纹。
2.4 应力计和应变计：用于测量钢结构的应力和变形情况，以评估其稳定性和可靠性。
3. 检测标准3.1 国家标准：根据国家相关标准，如《钢结构工程质量检验规范》等，制定检测方案和评估标准。
3.2 行业标准：根据不同行业的特殊要求，如航空、船舶等领域，制定相应的检测标准。
3.3 国际标准：参考国际标准，如ASTM、ISO等，制定检测方案和评估标准，以确保钢结构的安全性和可靠性。
4. 检测报告编制4.1 报告内容：检测报告应包括钢结构的基本信息、检测方法、检测结果、问题描述、评估结论等内容。
4.2 报告格式：根据相关标准和规范，编制统一的报告格式，确保报告的准确性和可读性。
4.3 报告保存：检测报告应妥善保存，并进行备份，以备将来参考和追溯。
总结:钢结构检测方案是确保钢结构安全可靠性的重要手段。
通过目视检测、非破坏性检测和应力检测等方法，可以全面评估钢结构的结构完整性和可靠性。
钢结构工程中的检测方案
钢结构工程中的检测方案一、常见的钢结构检测方法1.外观检测外观检测是最基本的一种检测方法，通过目视检查钢结构表面是否存在明显的缺陷、裂纹或变形等情况，以及是否存在腐蚀、锈蚀等现象。
通过外观检测可以初步了解钢结构的质量状况，但并不能全面反映其内部情况。
2.超声波检测超声波检测是利用超声波在材料中传播的特性来检测材料内部的缺陷的一种方法。
它可以检测出材料内的裂纹、夹杂、气孔等缺陷，并且可以对钢结构的厚度进行测量。
超声波检测可以对钢结构进行全面的检测，而且检测结果比较准确，广泛应用于各种钢结构工程中。
3.磁粉探伤磁粉探伤是一种通过在被检测材料表面涂覆磁粉，并施加磁场，然后观察磁粉中的颗粒在材料表面的排列情况，以检测出表面下的裂纹、夹杂、气孔等缺陷的方法。
磁粉探伤可以在钢结构表面进行快速有效的检测，尤其适用于较大的钢结构件的检测。
4.磁致伸缩检测磁致伸缩检测是一种通过在被检测材料表面涂覆磁粉，然后通过施加交变电流产生的交变磁场来检测材料表面下的裂纹、缺陷等的方法。
磁致伸缩检测可以对表面下深层的缺陷进行检测，适用于对钢结构内部缺陷的检测。
5.射线检测射线检测是一种通过照射高能射线或γ射线对材料进行透射检测的方法。
它可以检测出材料内的各种缺陷，例如裂纹、夹杂、气孔等，对钢结构的质量进行全面的检测。
射线检测在对厚重的钢结构进行检测时比较有效，但对环境和人体的辐射危害较大，需要进行辐射防护。
二、钢结构检测的要点在进行钢结构的检测时，需要注意以下几个要点：1.检测环境检测环境应该具备良好的采光、通风条件，保证检测人员的安全和健康。
同时需要保持检测环境的清洁，避免外界杂质对检测结果的影响。
2.检测设备不同的检测方法需要使用不同的检测设备，而且要保证检测设备的精度和准确性。
同时需要对检测设备进行定期的维护和校准，以确保检测结果的准确性。
3.检测标准进行钢结构检测时需要参照相应的检测标准进行操作，确保检测的合格性和可靠性。
钢结构检测方案
钢结构检测方案一、背景介绍钢结构是一种广泛应用于建造工程中的重要结构形式，具有高强度、轻质、耐腐蚀等优点。
然而，由于长期使用或者外界因素的影响，钢结构可能浮现腐蚀、疲劳、变形等问题，导致结构安全性下降。
因此，进行钢结构的定期检测和评估显得尤其重要。
二、检测目的钢结构检测的主要目的是评估结构的安全性和可靠性，发现潜在的缺陷和问题，为维护和修复提供依据。
具体目标包括：1. 检测结构的腐蚀状况，确定腐蚀程度和范围；2. 检测结构的变形情况，包括平面变形和立体变形；3. 检测结构的疲劳裂纹，评估结构的疲劳寿命；4. 检测结构的焊缝质量，评估焊接工艺的合格性；5. 检测结构的材料性能，包括强度、硬度等指标。
三、检测方法根据钢结构的特点和检测目的，可以采用多种方法进行检测，常用的方法包括：1. 目视检查：通过肉眼观察结构表面的腐蚀、变形、裂纹等情况，初步评估结构的安全性；2. 超声波检测：利用超声波的传播特性，检测结构内部的缺陷和变形，如焊缝质量、材料腐蚀程度等；3. 磁粉检测：利用磁粉吸附在结构表面，检测裂纹和焊缝等缺陷；4. 磁记忆检测：通过在结构表面施加磁场，检测结构中的应力集中区域和变形情况；5. X射线检测：利用X射线的穿透性，检测结构内部的缺陷和变形；6. 红外热像检测：通过红外热像仪检测结构表面的温度分布，评估结构的热损伤情况。
四、检测流程钢结构检测的流程普通包括以下几个步骤：1. 确定检测区域：根据实际情况确定需要检测的区域，包括结构的不同部位和关键连接点。
2. 准备检测设备：根据检测方法选择合适的设备，如超声波探测器、磁粉检测仪等，并进行设备的校准和调试。
3. 进行目视检查：对结构进行目视检查，记录结构的外观特征，如腐蚀、变形、裂纹等。
4. 进行非破坏性检测：根据检测方法进行相应的检测，如超声波检测、磁粉检测等，记录检测结果。
5. 分析检测结果：对检测数据进行分析和评估，确定结构的安全性和可靠性，并提出维护和修复建议。
钢结构检测方案
钢结构检测方案标题：钢结构检测方案引言概述：钢结构在建造工程中起着重要作用，但由于长期使用或者外部因素影响，钢结构可能会浮现各种问题，因此需要定期进行检测。
本文将介绍钢结构检测的方案，包括检测方法、工具设备、检测标准等内容，以匡助工程师和技术人员有效地进行钢结构检测工作。
一、非破坏检测方法1.1 超声波检测：通过超声波探头在钢结构表面传播，检测材料中的缺陷和裂纹。
1.2 磁粉探伤：利用磁粉涂覆在钢结构表面，通过磁场检测表面和亚表面的裂纹。
1.3 磁粉探伤：利用磁粉涂覆在钢结构表面，通过磁场检测表面和亚表面的裂纹。
二、检测工具设备2.1 超声波探伤仪：用于超声波检测，可测量材料中的缺陷深度和位置。
2.2 磁粉探伤仪：用于磁粉探伤，可以快速检测表面和亚表面的裂纹。
2.3 磁粉探伤仪：用于磁粉探伤，可以快速检测表面和亚表面的裂纹。
三、检测标准3.1 GB/T 3172-2022《金属材料声超声波检测》：规定了金属材料超声波检测的方法和标准。
3.2 GB/T 9444-2022《钢铁材料磁粉探伤检验方法》：规定了钢铁材料磁粉探伤的检测方法和标准。
3.3 GB/T 9444-2022《钢铁材料磁粉探伤检验方法》：规定了钢铁材料磁粉探伤的检测方法和标准。
四、检测频率4.1 定期检测：根据钢结构的使用情况和环境条件，制定定期检测计划。
4.2 事故检测：在钢结构发生事故或者受到外部冲击时，即将进行检测。
4.3 改造检测：在对钢结构进行改造或者维修时，进行检测以确保结构安全。
五、检测报告5.1 报告内容：检测报告应包括检测方法、结果分析、建议措施等内容。
5.2 报告格式：检测报告应按照标准格式编写，清晰明了。
5.3 报告保存：检测报告应保存在档案中，以备后续查阅和比对。
结论：通过本文的介绍，我们可以了解到钢结构检测的方案包括非破坏检测方法、检测工具设备、检测标准、检测频率和检测报告等内容，这些方案将有助于工程师和技术人员准确、及时地进行钢结构检测工作，确保结构的安全和稳定。

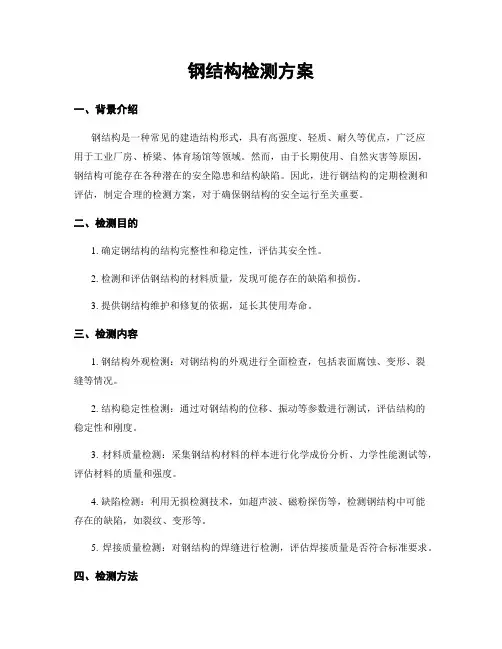

钢结构检测方案
钢结构检测方案一、背景介绍钢结构是一种常见的建造结构形式，具有高强度、轻质、耐久等优点，广泛应用于工业厂房、桥梁、体育场馆等领域。
然而，由于长期使用、自然灾害等原因，钢结构可能存在各种潜在的安全隐患和结构缺陷。
因此，进行钢结构的定期检测和评估，制定合理的检测方案，对于确保钢结构的安全运行至关重要。
二、检测目的1. 确定钢结构的结构完整性和稳定性，评估其安全性。
2. 检测和评估钢结构的材料质量，发现可能存在的缺陷和损伤。
3. 提供钢结构维护和修复的依据，延长其使用寿命。
三、检测内容1. 钢结构外观检测：对钢结构的外观进行全面检查，包括表面腐蚀、变形、裂缝等情况。
2. 结构稳定性检测：通过对钢结构的位移、振动等参数进行测试，评估结构的稳定性和刚度。
3. 材料质量检测：采集钢结构材料的样本进行化学成份分析、力学性能测试等，评估材料的质量和强度。
4. 缺陷检测：利用无损检测技术，如超声波、磁粉探伤等，检测钢结构中可能存在的缺陷，如裂纹、变形等。
5. 焊接质量检测：对钢结构的焊缝进行检测，评估焊接质量是否符合标准要求。
四、检测方法1. 目视检测：通过人工观察，对钢结构的外观进行检查，发现明显的裂缝、腐蚀等缺陷。
2. 非破坏性检测：利用超声波、磁粉探伤、涡流探伤等技术，对钢结构进行全面的无损检测，发现隐蔽的缺陷。
3. 材料测试：采集钢结构材料的样本，送至实验室进行化学成份分析、拉伸强度测试等。
五、检测周期1. 钢结构的初次检测应在建成后的一年内进行，以评估结构的初始状况。
2. 钢结构的定期检测周期普通为3-5年，具体根据结构的使用情况和环境条件而定。
3. 钢结构的特殊情况下，如发生自然灾害、重大施工活动等，应及时进行检测和评估。
六、检测报告1. 检测报告应包括钢结构的基本信息、检测方法、检测结果和评估结论等内容。
2. 报告中应详细描述钢结构的缺陷和损伤情况，并提出相应的维护和修复建议。
3. 报告应由具备相关资质和经验的专业机构或者工程师出具，并加盖公章。
钢结构工程检测方案
1、原材料检验( 1)钢材验收1 )检验工具: 万能试验机、半自动冲击机、布氏硬度机、冲击试样缺口手动拉床、微机 CS 分析仪、 RB-1 试块、钢尺、游标卡尺等。
2 )检验内容：核对材质证书、炉批号、产品名称、数量、规格、分量、品质、技术条件、主要标志等是否符合要求；检查钢板尺寸、厚度、钢板标记、表面质量；每炉号复验一组机械性能和化学成份。
3 )检验过程：钢材到厂后，材料采购部提供一份材料到货清单及检验通知单给质检部。
质检部接到通知单后，根据检验内容逐项组织钢材验收；钢材的复验按炉批号分批进行；Z 向钢板将组织监理、市质监站赴钢厂进行出厂检验，进行事前控制。
4)合格产品：钢材的各项指标符合设计要求和国家现行有关标准的规定。
不符合标准的钢材不能使用。
合格产品的资料整理、保管：钢材外观及复验检验合格后，填写《钢材验收清单》，对采购的材料需将产品证书、《材料来货报验单》、复验报告及《材料验收清单》由质检部一并整理成册，以便备查。
材料来货验收确认后，由仓管员作好验收标记，并按规定进行材料保管和发放。
( 2 )焊材验收1 )检验内容: 检验焊材证书的完整性，是否与实物相符，检验包装情况，焊丝、焊条是否有生锈等现象。
2 )检验过程：焊材到货后，材料采购部将‘焊材到货清单’及‘检验通知单’送质检部，质检部接到通知单后应根据检验内容逐项验收，验收合格后填写《焊材验收清单》。
焊材的复验分批次进行，每批焊材复验一组试样。
3 )合格产品：焊材的各项指标符合设计要求和国家现行有关标准的规定。
不符合标准的焊材不能使用。
4)合格产品的保管：钢材外观及复验检验合格后，送焊材二级库保管，并按规定手续发放。
( 3 )高强螺栓验收1 )检验内容: 检验产品的质量合格证明文件，是否与实物相符，检验包装情况。
2 )检验过程：涂料到货后，材料采购部将‘涂料到货清单’及‘检验通知单’送质检部，质检部接到通知单后应根据检验内容逐项验收。
按有关规定按批进行复验，复验应送达国家法定检测机构进行复验，复验采用见证制度，在持见证员证书的监理工程师见证下共同取样送检。
钢结构检测方案
钢结构检测方案引言概述：钢结构是现代建造中常见的一种结构形式，其安全性和可靠性对于建造的稳定性至关重要。
为了确保钢结构的质量和安全性，必须进行定期的检测和评估。
本文将介绍钢结构检测的方案，包括结构检测的目的、方法和常见问题。
一、检测目的1.1 确保钢结构的质量：钢结构在创造和安装过程中可能存在缺陷或者质量问题，通过检测可以及时发现并解决这些问题，确保钢结构的质量。
1.2 评估钢结构的安全性：钢结构在长期使用过程中可能会受到外力的影响，通过检测可以评估钢结构的安全性，及时发现并处理潜在的安全隐患。
1.3 提供数据支持：钢结构检测可以提供大量的数据，包括结构的材料性能、变形情况等，为结构的维护和改进提供科学依据。
二、检测方法2.1 目视检测：通过目视观察钢结构的外观，检测是否存在明显的缺陷，如裂纹、腐蚀等。
2.2 非破坏检测：采用超声波、磁粉探伤等方法，对钢结构进行无损检测，检测结构内部的缺陷情况。
2.3 动态测试：通过对钢结构施加外力，观察结构的响应情况，评估结构的稳定性和刚度。
三、常见问题3.1 腐蚀问题：钢结构长期暴露在恶劣环境中，容易浮现腐蚀问题，需要通过检测及时发现并采取防腐措施。
3.2 疲劳问题：钢结构在长期使用过程中，可能会受到反复加载的影响，导致疲劳破坏，需要通过检测评估结构的疲劳寿命。
3.3 焊接问题：钢结构的连接通常采用焊接方法，焊接质量对结构的安全性和可靠性有重要影响，需要通过检测评估焊接接头的质量。
四、检测频率4.1 建设阶段：在钢结构建设过程中，应进行多次检测，包括材料质量检测、焊接接头检测等，确保结构的质量和安全性。
4.2 使用阶段：钢结构在使用过程中应定期进行检测，根据结构的使用情况和环境条件，制定合理的检测周期。
4.3 维护阶段：钢结构在维护过程中，应进行定期的检测和评估，及时发现并处理结构的问题，延长结构的使用寿命。
五、结论钢结构的检测方案是确保结构质量和安全性的重要手段。
钢结构检测方案
钢结构检测方案一、背景介绍钢结构是一种广泛应用于建造、桥梁、船舶等领域的重要结构形式。
为了确保钢结构的安全性和稳定性，定期进行钢结构的检测是至关重要的。
本文将提供一种钢结构检测方案，以确保钢结构的质量和使用寿命。
二、检测目的1. 评估钢结构的安全性和稳定性。
2. 检测钢结构的缺陷和损伤。
3. 确定钢结构的使用寿命和维护需求。
4. 提供钢结构改进和修复的建议。
三、检测方法1. 目视检查：通过裸眼观察钢结构表面，检测是否存在明显的裂缝、腐蚀、变形等缺陷。
2. 温度测量：使用红外测温仪测量钢结构表面的温度，以检测是否存在异常的热点，可能表明结构存在问题。
3. 声波检测：利用超声波检测仪对钢结构进行声波检测，以检测是否存在内部缺陷，如裂纹、空洞等。
4. 磁粉检测：通过在钢结构表面涂覆磁粉，利用磁力线的变化来检测表面和近表面的裂纹、腐蚀等缺陷。
5. 超声波检测：利用超声波探测器对钢结构进行超声波检测，以检测结构的厚度、腐蚀程度等参数。
6. 磁性粒子检测：通过在钢结构表面涂覆磁性粒子，利用磁力线的变化来检测表面和近表面的裂纹、腐蚀等缺陷。
四、检测步骤1. 制定检测计划：根据钢结构的类型、使用环境和检测目的，制定详细的检测计划，包括检测方法、检测区域和检测时间等。
2. 准备工作：清理钢结构表面的杂物和涂层，确保检测区域的干净和平整。
3. 目视检查：对钢结构进行目视检查，记录存在的缺陷和损伤。
4. 温度测量：使用红外测温仪对钢结构表面进行温度测量，记录温度数据。
5. 声波检测：利用超声波检测仪对钢结构进行声波检测，记录检测结果。
6. 磁粉检测：在钢结构表面涂覆磁粉，进行磁粉检测，记录检测结果。
7. 超声波检测：利用超声波探测器对钢结构进行超声波检测，记录检测结果。
8. 磁性粒子检测：在钢结构表面涂覆磁性粒子，进行磁性粒子检测，记录检测结果。
9. 数据分析：对所有检测数据进行分析和比对，评估钢结构的安全性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构检测方案
一、引言
钢结构是一种广泛应用于建造和工程领域的重要结构形式，其安全性和稳定性
对于保障建造物的使用寿命和人员安全至关重要。
为了确保钢结构的质量和可靠性，进行定期的检测和评估是必不可少的。
本文将介绍钢结构检测的方案，包括检测方法、设备和流程等。
二、检测方法
1. 目视检查：通过人眼观察钢结构表面的变化和缺陷，如裂纹、腐蚀等。
可以
使用望远镜等辅助工具进行细致观察。
2. 超声波检测：利用超声波的传播特性来检测钢结构中的缺陷，如裂纹、松动等。
通过超声波探头对钢结构进行扫描，获取相应的回波信号，并通过信号分析判断结构的健康状况。
3. 磁粉检测：利用磁粉的磁性特性来检测钢结构中的裂纹和缺陷。
在钢结构表
面涂覆磁粉，通过施加磁场，观察磁粉的分布情况，从而判断结构的完整性。
4. 磁性粉末检测：类似于磁粉检测，但使用磁性粉末来替代磁粉。
磁性粉末具
有更好的灵敏度和分辨率，可以检测到更小的缺陷。
5. 红外热像检测：利用红外热像仪来检测钢结构中的热量分布情况，从而判断
结构的温度变化和热源分布情况。
可以用于检测隐蔽的缺陷和热量泄漏等问题。
三、检测设备
1. 检测仪器：包括超声波检测仪、磁粉检测仪、红外热像仪等。
这些仪器能够
提供高精度的检测结果，并且具有便携性和易操作性。
2. 辅助工具：如望远镜、照明设备、磁性粉末等。
这些工具能够匡助检测人员
更好地观察和分析钢结构的情况。
四、检测流程
1. 准备工作：确定检测区域和范围，清理钢结构表面的杂物和污垢，确保检测
的准确性。
2. 目视检查：首先进行目视检查，观察钢结构的外观和表面情况，记录发现的
异常。
3. 超声波检测：使用超声波检测仪对钢结构进行扫描，获取回波信号，并进行
信号分析和评估。
记录检测结果。
4. 磁粉检测：涂覆磁粉于钢结构表面，施加磁场，观察磁粉的分布情况，判断
是否存在裂纹和缺陷。
记录检测结果。
5. 磁性粉末检测：类似于磁粉检测，但使用磁性粉末进行检测。
记录检测结果。
6. 红外热像检测：使用红外热像仪对钢结构进行扫描，获取热量分布图象，并
进行分析和评估。
记录检测结果。
7. 结果分析：根据以上检测结果，对钢结构的健康状况进行评估和分析，确定
是否存在安全隐患。
8. 缺陷修复：对于发现的缺陷和问题，制定相应的修复方案，进行维修和改进。
9. 检测报告：编写检测报告，详细记录检测过程、结果和建议。
报告应包含照片、图表和文字说明，以便后续分析和参考。
五、总结
钢结构检测方案是确保钢结构质量和安全的重要手段。
通过合理选择检测方法
和设备，并按照规定的流程进行检测，可以及时发现和解决钢结构中的问题，提高
结构的可靠性和使用寿命。
检测报告的编写和整理也是评估和改进工作的重要依据。
在实施检测方案时，应严格按照像关标准和规范进行操作，确保检测结果的准确性和可靠性。
