中小桥梁设计指导手册(设计经验总结)
深入分析桥梁结构,工作总结与经验分享

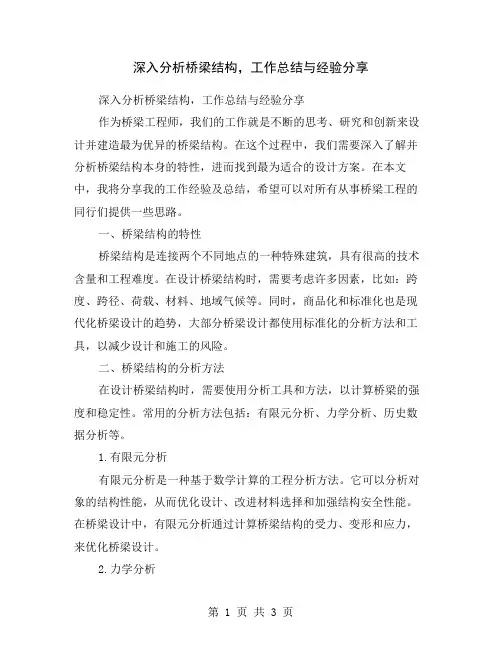

深入分析桥梁结构，工作总结与经验分享深入分析桥梁结构，工作总结与经验分享作为桥梁工程师，我们的工作就是不断的思考、研究和创新来设计并建造最为优异的桥梁结构。
在这个过程中，我们需要深入了解并分析桥梁结构本身的特性，进而找到最为适合的设计方案。
在本文中，我将分享我的工作经验及总结，希望可以对所有从事桥梁工程的同行们提供一些思路。
一、桥梁结构的特性桥梁结构是连接两个不同地点的一种特殊建筑，具有很高的技术含量和工程难度。
在设计桥梁结构时，需要考虑许多因素，比如：跨度、跨径、荷载、材料、地域气候等。
同时，商品化和标准化也是现代化桥梁设计的趋势，大部分桥梁设计都使用标准化的分析方法和工具，以减少设计和施工的风险。
二、桥梁结构的分析方法在设计桥梁结构时，需要使用分析工具和方法，以计算桥梁的强度和稳定性。
常用的分析方法包括：有限元分析、力学分析、历史数据分析等。
1.有限元分析有限元分析是一种基于数学计算的工程分析方法。
它可以分析对象的结构性能，从而优化设计、改进材料选择和加强结构安全性能。
在桥梁设计中，有限元分析通过计算桥梁结构的受力、变形和应力，来优化桥梁设计。
2.力学分析力学分析是一种依据物理原理的桥梁分析方法。
它通过力学原理，计算桥梁的强度和稳定性，以保证结构的安全性。
在桥梁设计中，力学分析可以用来计算荷载、变形、应力和材料的强度等。
3.历史数据分析历史数据分析是通过研究和分析历史数据，来确定桥梁结构是否稳定和安全。
在桥梁设计中，历史数据分析可以用来比较不同类型桥梁的安全性以及评估桥梁的寿命。
三、我的工作经验及总结在我的工作中，我发现以下几点是关键的：1.合理的设计方案合理的设计方案是桥梁工程的基础，需要根据实际情况而设计。
在设计方案时，需要充分考虑桥梁的结构特性，选用合适的材料及先进的技术，使桥梁更稳定、更安全。
2.预测并解决问题在桥梁建设过程中，预测潜在问题并及时解决是至关重要的。
我们需要及时评估桥梁的安全性能，查找潜在问题，并对其进行修复。
桥梁设计工作总结
桥梁设计工作总结第一篇：桥梁设计工作总结年度总结光阴荏苒，岁月如梭!自2017年10月入职以来将满一年，在这一年的工作和学习中，我接触了不少人和事，在为自己的成长欢欣鼓舞的同时，我也明白自己尚有许多缺点需要改正。
工作一年中，在领导的教导和培养下，在同事们的关心和帮助下，自己的思想、工作、学习等各方面都取得了一定的成绩，个人综合素质也得到了一定的提高，现将本人这一年来的思想、工作、学习情况作简要总结如下。
一、工作方面。
怀着对人生的无限憧憬，我加入了向xxx有限公司广州分公司，从事桥梁设计工作，现在自己为能将自己所学的专业知识用在工作当中，感到很高兴。
有了这样好的平台，我要好好向前辈学习，不断提高自己的业务能力，不断完善自己。
一方面我严格遵守公司的各项规章制度，不迟到、不早退、严于律己，自觉的遵守各项工作制度。
另一方面，吃苦耐劳、积极主动、努力工作;在完成主管交办工作的同时，积极主动的协助其他同事开展工作，并在工作过程中虚心学习以提高自身各方面的能力。
刚刚工作时，项目处于初设阶段，自己对于桥梁初设绘图的要求还不是很熟悉。
但是在杨工等前辈的细心指导下，自己很快掌握初设绘图要求。
在空余时间学习桥梁规范，提前熟悉施工图阶段图纸内容，为下一步打下良好基础。
经过一年的磨练学习，现在自己对于一般的常规桥梁绘图设计及计算，悬浇梁钢筋设计出图等内容基本掌握。
二、学习方面现在是我努力学习的阶段。
“三人行，必有我师”，公司中的每一位同事都是我的老师，他们的丰富经验和工作行为对于我来说就是一笔宝贵的财富。
学习上一方面要加强自己专业知识。
将自己在书本上学到的理论知识和实践相结合，是自己的知识成为生产力，为公司的发展壮大进献自己的一份力量。
另一方面是要不断提高自己在办公软件的使用能力，例如CAD、桥梁大师、桥梁博士、桥梁智绘、MADIS等。
之前对一些软件的操作不是很熟悉，只是常用那些基础的操作，现在在使用过程中不断熟悉了一些现在常用到的操作而之前没有接触的操作。
桥梁设计心得（推荐五篇）

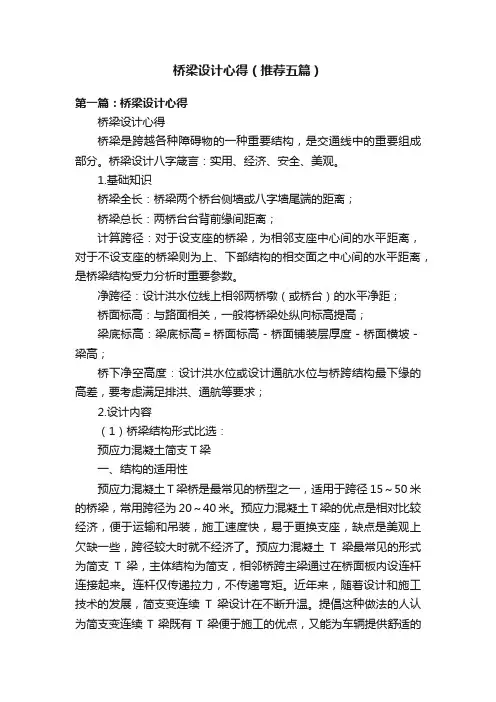

桥梁设计心得（推荐五篇）第一篇：桥梁设计心得桥梁设计心得桥梁是跨越各种障碍物的一种重要结构，是交通线中的重要组成部分。
桥梁设计八字箴言：实用、经济、安全、美观。
1.基础知识桥梁全长：桥梁两个桥台侧墙或八字墙尾端的距离；桥梁总长：两桥台台背前缘间距离；计算跨径：对于设支座的桥梁，为相邻支座中心间的水平距离，对于不设支座的桥梁则为上、下部结构的相交面之中心间的水平距离，是桥梁结构受力分析时重要参数。
净跨径：设计洪水位线上相邻两桥墩（或桥台）的水平净距；桥面标高：与路面相关，一般将桥梁处纵向标高提高；梁底标高：梁底标高＝桥面标高－桥面铺装层厚度－桥面横坡－梁高；桥下净空高度：设计洪水位或设计通航水位与桥跨结构最下缘的高差，要考虑满足排洪、通航等要求；2.设计内容（1）桥梁结构形式比选：预应力混凝土简支T梁一、结构的适用性预应力混凝土T梁桥是最常见的桥型之一，适用于跨径15～50米的桥梁，常用跨径为20～40米。
预应力混凝土T梁的优点是相对比较经济，便于运输和吊装，施工速度快，易于更换支座，缺点是美观上欠缺一些，跨径较大时就不经济了。
预应力混凝土T梁最常见的形式为简支T梁，主体结构为简支，相邻桥跨主梁通过在桥面板内设连杆连接起来。
连杆仅传递拉力，不传递弯矩。
近年来，随着设计和施工技术的发展，简支变连续T梁设计在不断升温。
提倡这种做法的人认为简支变连续T梁既有T梁便于施工的优点，又能为车辆提供舒适的行驶条件。
这种形式优点是不少，但计算方法上还有值得探究的地方，主要是如何考虑自重产生的徐变内力问题。
预应力混凝土简支小箱梁一、结构的适用性预应力混凝土小箱梁桥是常见的桥型之一，适用中、小跨径的桥梁。
这种结构优点是施工速度快，外观简捷明快，结构的使用性能好，缺点是跨径较大时吊装和运输都比较困难。
预应力混凝土小箱梁可设计成简支梁，也可设计成简支变连续结构。
当跨径较小且桥孔数较少时，宜采用简支，这便于施工；反之则宜采用简支变连续形式。
《桥梁工程》设计指导书

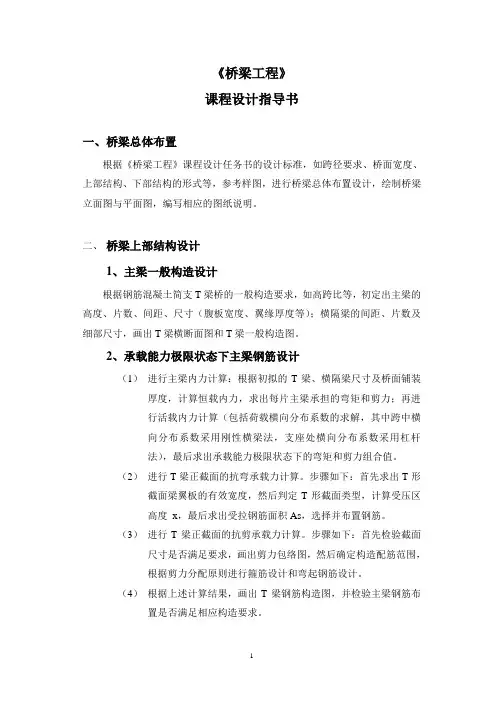

《桥梁工程》课程设计指导书一、桥梁总体布置根据《桥梁工程》课程设计任务书的设计标准，如跨径要求、桥面宽度、上部结构、下部结构的形式等，参考样图，进行桥梁总体布置设计，绘制桥梁立面图与平面图，编写相应的图纸说明。
二、桥梁上部结构设计1、主梁一般构造设计根据钢筋混凝土简支T梁桥的一般构造要求，如高跨比等，初定出主梁的高度、片数、间距、尺寸（腹板宽度、翼缘厚度等）；横隔梁的间距、片数及细部尺寸，画出T梁横断面图和T梁一般构造图。
2、承载能力极限状态下主梁钢筋设计（1）进行主梁内力计算：根据初拟的T梁、横隔梁尺寸及桥面铺装厚度，计算恒载内力，求出每片主梁承担的弯矩和剪力；再进行活载内力计算（包括荷载横向分布系数的求解，其中跨中横向分布系数采用刚性横梁法，支座处横向分布系数采用杠杆法），最后求出承载能力极限状态下的弯矩和剪力组合值。
（2）进行T梁正截面的抗弯承载力计算。
步骤如下：首先求出T形截面梁翼板的有效宽度，然后判定T形截面类型，计算受压区高度x，最后求出受拉钢筋面积As，选择并布置钢筋。
（3）进行T梁正截面的抗剪承载力计算。
步骤如下：首先检验截面尺寸是否满足要求，画出剪力包络图，然后确定构造配筋范围，根据剪力分配原则进行箍筋设计和弯起钢筋设计。
（4）根据上述计算结果，画出T梁钢筋构造图，并检验主梁钢筋布置是否满足相应构造要求。
3、正常使用极限状态下挠度验算进行持久状况下主梁的挠度验算，判断是否需要设置预拱度，求出预拱度的计算值，以及消除结构自重后的长期挠度最大值。
4、桥面系设计（1）根据设计要求的桥面铺装类型及初拟的桥面铺装厚度，参考样图，画出桥面铺装钢筋构造图。
（2）根据设计资料，计算桥梁接缝处梁体的伸长量和缩短量（接缝的闭口量和开口量），据此选用合适的伸缩装置类型和型号。
三、桥梁下部结构设计1、桥梁支座设计进行板式橡胶支座的设计，根据剪力计算结果，确定支座有效承压面积和支座厚度，参考样图，画出支座及支座垫石布置平位置图、构造大样图及配筋图，支座形状可选择圆形或矩形。
桥梁设计技术手册

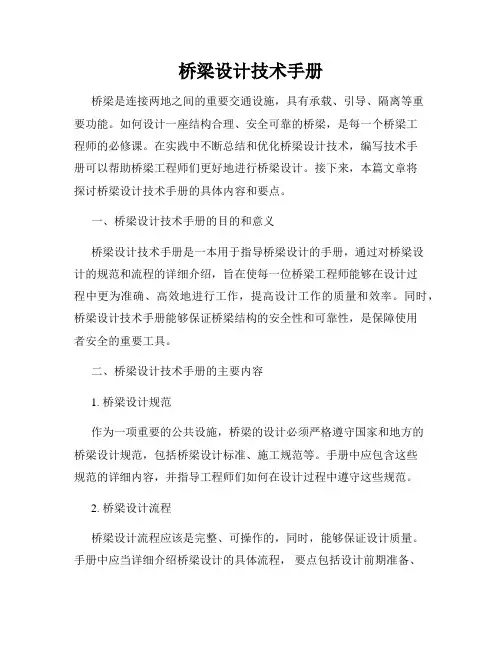

桥梁设计技术手册桥梁是连接两地之间的重要交通设施，具有承载、引导、隔离等重要功能。
如何设计一座结构合理、安全可靠的桥梁，是每一个桥梁工程师的必修课。
在实践中不断总结和优化桥梁设计技术，编写技术手册可以帮助桥梁工程师们更好地进行桥梁设计。
接下来，本篇文章将探讨桥梁设计技术手册的具体内容和要点。
一、桥梁设计技术手册的目的和意义桥梁设计技术手册是一本用于指导桥梁设计的手册，通过对桥梁设计的规范和流程的详细介绍，旨在使每一位桥梁工程师能够在设计过程中更为准确、高效地进行工作，提高设计工作的质量和效率。
同时，桥梁设计技术手册能够保证桥梁结构的安全性和可靠性，是保障使用者安全的重要工具。
二、桥梁设计技术手册的主要内容1. 桥梁设计规范作为一项重要的公共设施，桥梁的设计必须严格遵守国家和地方的桥梁设计规范，包括桥梁设计标准、施工规范等。
手册中应包含这些规范的详细内容，并指导工程师们如何在设计过程中遵守这些规范。
2. 桥梁设计流程桥梁设计流程应该是完整、可操作的，同时，能够保证设计质量。
手册中应当详细介绍桥梁设计的具体流程，要点包括设计前期准备、草图设计、正式设计等。
同时，针对每个环节的具体细节，需要有相应的技术要求和规范标准，以方便工程师们更好地完成设计任务。
3. 桥梁结构设计桥梁结构设计是桥梁设计的关键部分。
手册中应该对桥梁的结构类型、桥墩、桥梁跨径等方面的设计技术进行详细的描述，同时，需要结合具体的实例进行详细的说明，以方便工程师们更好地理解和掌握。
4. 桥梁施工监理桥梁施工监理是指监督和管理桥梁施工的过程，包括施工前的准备、施工现场的管理和技术评审等。
手册中应该详细描述如何对施工过程进行有效的管控，保证桥梁结构的按时、按质、安全的建成。
三、结语桥梁设计技术手册是桥梁工程师在实践中不断总结和优化桥梁设计技术的重要抓手。
在手册的编写过程中，需要结合实际工作和经验总结，保证手册内容的详实和实用性。
在桥梁设计和工程施工过程中，应按照手册的指导进行操作，以确保桥梁结构的安全性和可靠性。
桥梁设计指导书

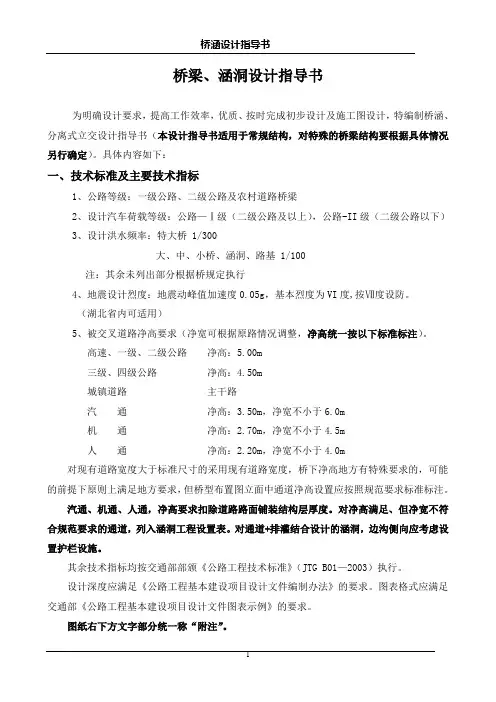

桥梁、涵洞设计指导书为明确设计要求，提高工作效率，优质、按时完成初步设计及施工图设计，特编制桥涵、分离式立交设计指导书（本设计指导书适用于常规结构，对特殊的桥梁结构要根据具体情况另行确定）。
具体内容如下：一、技术标准及主要技术指标1、公路等级：一级公路、二级公路及农村道路桥梁2、设计汽车荷载等级：公路—Ⅰ级（二级公路及以上），公路-II级（二级公路以下）3、设计洪水频率：特大桥 1/300大、中、小桥、涵洞、路基 1/100注：其余未列出部分根据桥规定执行4、地震设计烈度：地震动峰值加速度0.05g，基本烈度为VI度,按Ⅶ度设防。
（湖北省内可适用）5、被交叉道路净高要求（净宽可根据原路情况调整，净高统一按以下标准标注）。
高速、一级、二级公路净高：5.00m三级、四级公路净高：4.50m城镇道路主干路汽通净高：3.50m，净宽不小于6.0m机通净高：2.70m，净宽不小于4.5m人通净高：2.20m，净宽不小于4.0m对现有道路宽度大于标准尺寸的采用现有道路宽度，桥下净高地方有特殊要求的，可能的前提下原则上满足地方要求，但桥型布置图立面中通道净高设置应按照规范要求标准标注。
汽通、机通、人通，净高要求扣除道路路面铺装结构层厚度。
对净高满足、但净宽不符合规范要求的通道，列入涵洞工程设置表。
对通道+排灌结合设计的涵洞，边沟侧向应考虑设置护栏设施。
其余技术指标均按交通部部颁《公路工程技术标准》（JTG B01—2003）执行。
设计深度应满足《公路工程基本建设项目设计文件编制办法》的要求。
图表格式应满足交通部《公路工程基本建设项目设计文件图表示例》的要求。
图纸右下方文字部分统一称“附注”。
二、施工图设计内容第四篇桥梁、涵洞1、说明2、桥梁设置一览表3、主要工程数量表4、桥梁设计图（1）桥位平面图(桥下有道路穿过的桥梁须示意桩位)（2）桥型总体布置图（3）全桥桩位坐标表（4）桥梁上部构造图（采用标准图的应在桥型图附注说明中说明清楚）（5）桥台一般构造图及相应钢筋布置图（桥台一般构造图应标示出控制点标高、支座垫石位置及布置大样、地面横向地面线（横向地形起伏较大时）；钢筋图包括肋板、承台、桩基或扩大基础钢筋图；台帽、支座垫石、耳背墙、牛腿、挡块、U台侧墙钢筋图及U台台后排水统一绘制通用图）（6）桥墩一般构造图及相应钢筋布置图（桥墩一般构造图应标示出控制点标高、支座垫石位置及布置大样、地面横向地面线（横向地形起伏较大时）；钢筋图包括墩柱钢筋图、系梁钢筋图、承台钢筋图、桩基或扩大基础钢筋图；墩帽、支座垫石、挡块钢筋图统一绘制通用图）（6）附属结构（桥面系平面布置、护栏、泄水管（集束排水构造）、锥坡、搭板）（采用标准图的应在桥型图附注说明中说明清楚）；5、涵洞设置表（各种涵洞列同一表）6、涵洞工程数量表（各种类型涵洞分列）7、涵洞设计图（各种类型涵洞分别绘制，要求一涵一图）第六篇路线交叉1、互通区桥梁设置一览表2、分离式立体交叉设置一览表3、分离式立体交叉主要工程数量表4、分离式立体交叉设计图同第四篇桥梁、涵洞，但桥位平面不出5、通道、天桥设置、渡槽一览表三、施工图设计出图要求1、图纸格式按制图标准，严格区分线条粗细、类型，要求图纸整洁，布局合理，同一图纸内同一性质的数字及汉字应统一字体类型和大小，图框必须采用标准图框（图框采用外部参照）。
桥梁设计经验总结
桥梁设计经验总结桥梁设计经验总结总结是在某一特定时间段对学习和工作生活或其完成情况，包括取得的成绩、存在的问题及得到的经验和教训加以回顾和分析的书面材料，它有助于我们寻找工作和事物发展的规律，从而掌握并运用这些规律，快快来写一份总结吧。
那么你真的懂得怎么写总结吗？下面是小编为大家整理的桥梁设计经验总结，希望对大家有所帮助。
桥梁设计经验总结1一、跨径选择不合理，未做比较方案来定选，初步设计中采用20mT梁，无论从工艺、施工及造价方面均没有充分理由。
启思：桥梁跨径应根据设计水位、桥位平面进行比选，桥台及桥墩尽量不要位于冲刷较严重的地方。
二、斜交桥梁未采用斜交做法。
启思：桥梁设计中方案的确定至关重要，设计前需要明确桥梁的跨径、上部结构形式、下部结构形式、设计荷载、抗震等级、设计洪水频率、斜交角度等缺一不可。
三、高填土桥台未选用合适的桥台形式。
启思：桥台的选择应根据上部结构产生的作用力、填土高度、地质情况进行选择，桥墩不在沟底最深位置，桥台不在全填方位置。
①、重力式桥台：常用于地质较好的情况，在横坡较陡的地形地貌情况，一座桥梁布置的时候根据地面线与设计线需要确定桥台的高度与长度，重力式桥台通常能节省桥梁的长度，原因是，重力式桥台的长度与高度比为0.7～1之间，重力式桥台台身高度一般不允许超高10米，那么桥台长度最大的情况下能做到7～10米，在台尾开挖少或者不开挖的情况下，桥台两端能节约不少桥梁的长度，可以适当降低造价。
重力式桥台分桥台基础采用整体基础与U型基础之分，桥台背墙厚度80cm，侧墙厚度80cm，按3：1放坡，基础厚度常常为2层，每层厚度75cm～100cm，整体基础为基础全面受力，U型基础为局部受力，通常情况在设计阶段都使用整体基础，整体基础虽加大开挖量，但可以增加承载能力与对地基承载能力的要求有所降低，适应性更强。
②、桩柱式桥台：常用于地质不好、桥台高度不大于5米的情况，桥台高度一般不超过5米是指桥面设计标高至地面之间的距离不超过5米，因为桩柱式桥台抗剪能力较差，如果桥台太高台后主动土压力较大，恐会剪断桥台。
桥梁施工设计项目经验范文
桥梁施工设计项目经验范文嗨，朋友们！今天来跟你们唠唠我在桥梁施工设计项目中的那些事儿。
一、项目开端：梦想起航。
我参与的这个桥梁项目那可是相当有挑战性。
刚接到这个项目的时候，我心里就像揣了只小兔子，既兴奋又紧张。
这就好比是一场刺激的冒险，我站在起点，望着前方未知的路。
这个桥梁要横跨一条大河，连接两个交通繁忙的区域。
甲方的要求也很高，既要保证桥梁的安全性，毕竟每天有成千上万辆车要从上面跑，又要让它美观，成为当地的一个标志性建筑。
这就像你要做一道菜，既要营养丰富又要色香味俱全，可真不容易啊！二、设计阶段：脑洞大开与严谨并存。
1. 实地考察。
我和我的团队首先就跑到了施工现场进行实地考察。
那地方可真是够偏远的，我们一路颠簸，感觉五脏六腑都要颠出来了。
到了现场，我就像一个探险家发现新大陆一样，仔细地查看地形地貌、水文地质情况。
这里的河水流量大，而且河底的地质结构还挺复杂，有软土地层，还有一些坚硬的岩石层。
这就给我们的基础设计带来了大难题，就像你要在一个坑洼不平的地上盖房子，地基怎么打都得好好琢磨。
2. 构思与草图绘制。
回到办公室后，我就开始绞尽脑汁地想设计方案。
晚上做梦都在画桥梁的样子。
我想啊，既然是要做一个标志性建筑，那就不能太普通。
于是我就借鉴了一些国外知名桥梁的设计元素，又结合咱们本地的文化特色。
比如说，桥的栏杆造型，我就参考了当地传统建筑的花纹图案，这样既能体现地方特色又美观大方。
在绘制草图的时候，我可小心了。
每一条线都像是我在编织一个精密的蜘蛛网，因为这关系到整个桥梁的结构和稳定性。
这个时候，我的那些专业知识就像武林高手的绝技一样，一个接一个地使出来。
什么力学原理啊，材料性能啊，都得考虑进去。
要是哪一点没算好，这桥可就成“危桥”了，那可就闹大笑话了。
三、团队协作：众人拾柴火焰高。
1. 内部讨论。
我的团队小伙伴们那可都是各有所长。
我们经常聚在一起讨论设计方案，就像一群武林高手在华山论剑。
结构工程师会从结构安全的角度提出意见，比如梁的尺寸、桥墩的间距等；建筑工程师就会关注桥梁的外观造型，怎么让它看起来更雄伟壮观；而岩土工程师则会根据实地的地质情况，对基础的设计进行优化。
