混凝土结构顶板植筋施工方法
植筋的施工方案
植筋的施工方案1. 引言植筋是一种加固混凝土结构的常用方法。
通过在混凝土内部插入钢筋，可以提高混凝土的强度和抗震性能。
本文将介绍植筋施工的一般步骤和注意事项，以帮助工程师和承包商了解植筋施工的要点。
2. 施工准备在进行植筋施工前，需要做好一些施工准备工作。
这些准备工作包括：•确定设计和施工图纸中的植筋位置和数量；•准备所需的材料和设备，包括钢筋、钻孔机、胶水等；•确保工作区域安全，清理移除可能阻碍施工的杂物。
3. 施工步骤步骤1：钻孔根据设计图纸上的要求，在混凝土结构中进行钻孔。
钻孔的直径和深度应符合设计要求。
为了确保钻孔的准确性和稳定性，应使用专业的钻孔机进行操作。
钻孔过程中，应保持钻头清洁，并及时清理掉钻孔产生的碎石和混凝土屑料。
步骤2：清洗钻孔完成后，需要对钻孔进行清洗，以确保钢筋植入的质量。
清洗钻孔可以使用高压水枪或其他清洗工具，将钻孔内部的杂物和灰尘彻底清除。
步骤3：涂胶在进行钢筋植筋前，需要先涂上特定的胶水。
涂胶可以增加钢筋和混凝土之间的附着力，提高植筋效果。
在涂胶前，应确保钻孔内部是干燥的，无水和无灰尘。
将胶水均匀地涂抹在钻孔的内壁上，确保涂覆面积均匀且充满孔内。
步骤4：植入钢筋涂胶完成后，需要将钢筋直接插入钻孔中。
插入钢筋时，应保证钢筋与钻孔的轴线保持一致，且插入的深度符合设计要求。
在插入过程中，可以适量旋转钢筋，以确保胶水充分涂覆钢筋表面，并提高钢筋与混凝土之间的粘结强度。
步骤5：固定钢筋完成钢筋的插入后，需要对钢筋进行固定，以防止其在混凝土浇筑过程中移位。
钢筋的固定方法可以使用临时支撑物或特殊的固定装置。
在固定钢筋时，应确保钢筋位置准确、稳定，并与混凝土结构的其他部分紧密连接。
4. 注意事项在进行植筋施工时，还需要注意以下几个方面：•施工过程中应注意安全，保证人员的人身安全和设备的正常运作；•植筋施工应按照设计要求进行，不得随意减少或增加钢筋植入数量；•钢筋应符合国家或行业标准的要求，并经过质量检验合格；•混凝土结构的钻孔位置和深度应精确无误，以确保钢筋的正确植入和施工质量；•胶水应选用符合要求的材料，并进行充分搅拌和涂覆；•钢筋和混凝土之间的附着力是植筋效果的关键，应采取相应措施提高附着力；•钢筋的固定应牢固可靠，确保钢筋在混凝土浇筑过程中不会移位。
植筋施工方案
植筋施工方案植筋施工方案是建筑工程中的一项重要工作，用于加强混凝土结构的抗震和抗拉性能。
下面本方案将详细介绍植筋施工的主要步骤和注意事项。
第一步：准备工作在进行植筋施工前，应先进行准备工作。
首先，需要对植筋位置进行确认，并按照设计要求进行标记。
其次，需要准备好植筋材料和施工工具，包括钢筋、植筋胶、钢丝刷等。
最后，对施工区域进行清理，保证施工环境干净整洁。
第二步：植筋工作1. 将植筋胶涂抹在混凝土结构的植筋孔内。
确保植筋胶能够完全填充植筋孔，以提高植筋的粘结力。
2. 将预制好的钢筋插入植筋孔内，通过旋转和敲打来确保钢筋与植筋孔壁之间的紧密结合。
植筋孔内填充植筋胶材料，有利于确保钢筋与混凝土结构之间具有一定的粘结性和承载力。
3. 在插入钢筋后，应立即将超出混凝土表面的钢筋锯断至合适长度，并在切口处涂上防锈涂料，以延长钢筋的使用寿命。
第三步：验收工作在植筋施工完成后，应进行验收工作以确保施工质量。
主要包括如下几个方面：1. 植筋孔内植筋胶是否完全填充，钢筋与植筋孔壁是否粘结紧密。
2. 植筋方向是否正确，植筋深度是否符合要求。
3. 钢筋长度和数量是否与设计要求一致，是否存在缺漏情况。
4. 切口处的钢筋是否平整，无毛刺。
5. 防锈涂料是否涂覆到位，切口处和钢筋表面是否完全覆盖。
如果以上验收项目均符合设计要求，植筋施工即可验收合格。
总结：植筋施工是一项重要的建筑工程工作，对加强混凝土结构的抗震和抗拉性能具有重要作用。
本文介绍了植筋施工的主要步骤和注意事项，包括准备工作、植筋工作和验收工作。
通过认真执行本方案，可以确保植筋施工达到设计要求，提高建筑物的结构安全性。
顶板植筋方案
顶板植筋方案1. 引言顶板植筋是建筑结构中的一种常见加固方式，通过在混凝土顶板中嵌入钢筋，可以增加结构的抗弯刚度和抗震性能。
本文将介绍顶板植筋的根本原理、设计要求和施工步骤。
2. 根本原理顶板植筋的根本原理是通过在混凝土顶板中嵌入钢筋，使钢筋和混凝土形成一体工作，从而提高顶板的抗弯刚度和抗震性能。
钢筋能够承受受力后的拉力，而混凝土那么能承受受力后的压力，二者相互合作，形成一个强度较高的复合材料。
3. 设计要求3.1 强度要求顶板植筋的强度要求应满足设计标准中的要求。
通常要求顶板的弯曲抗力满足工作荷载和地震力的要求，并保证其在预定的使用寿命内不出现破坏。
3.2 布置要求顶板植筋的布置应满足以下要求： - 钢筋要均匀分布在顶板中，不得出现集中于某一区域的情况； - 钢筋的间距和直径应符合设计标准中的要求； - 钢筋的埋设深度应符合设计标准中的要求； - 钢筋的埋设位置应与梁、柱的连接部位错开，以防止冲突。
4. 施工步骤4.1 准备工作在进行顶板植筋前，需要完成以下准备工作： - 清理顶板上的杂物和灰尘，确保基面光洁； - 检查设计图纸，确认钢筋的尺寸、数量和布置方案； - 准备好需要使用的工具和材料，包括钢筋、钢筋连接件、钢筋切割机、焊接设备等。
4.2 埋设钢筋根据设计要求，按照预定的布置方案埋设钢筋，具体步骤包括： - 使用钢筋切割机将钢筋切割为所需长度； - 按照设计图纸上标明的位置和间距，在顶板上安放钢筋； - 将钢筋连接件焊接在相邻的钢筋上，以保持钢筋之间的连接； - 使用钢筋支撑器将钢筋固定在所需的高度。
4.3 浇筑混凝土在完成钢筋埋设后，进行顶板混凝土的浇筑工作，具体步骤包括：- 准备好混凝土搅拌机和运输设备； - 将预先准备好的混凝土倒入搅拌机中，并参加适量的水进行搅拌，直至混凝土均匀； - 使用泵车将搅拌好的混凝土输送到施工现场； - 将混凝土均匀倒入到顶板的预定位置，并使用振动器进行边养护。
顶板植筋方案

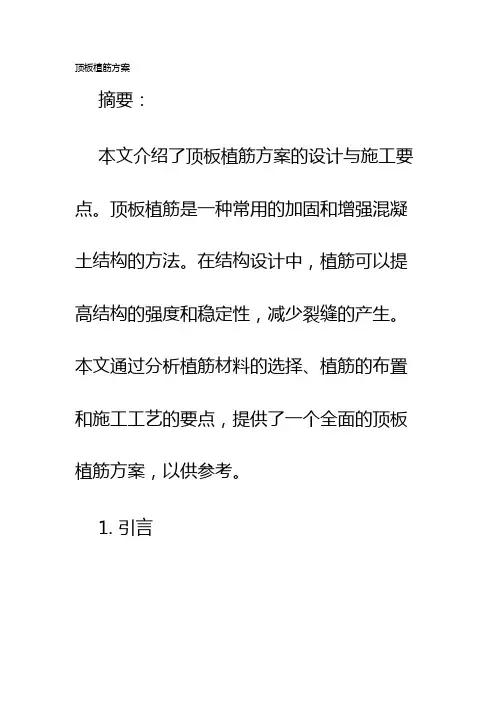

顶板植筋方案摘要：本文介绍了顶板植筋方案的设计与施工要点。
顶板植筋是一种常用的加固和增强混凝土结构的方法。
在结构设计中，植筋可以提高结构的强度和稳定性，减少裂缝的产生。
本文通过分析植筋材料的选择、植筋的布置和施工工艺的要点，提供了一个全面的顶板植筋方案，以供参考。
1. 引言顶板是混凝土结构中重要的承载部位，承受着建筑物自重和外部荷载的作用。
在一些特殊的工程中，顶板还需要承受已有结构的加固和改造。
为了提高顶板的强度和稳定性，植筋是一种常用的方法。
植筋通过在混凝土中加入钢筋，增加了混凝土的承载能力和抗裂性能，提高了结构的整体强度。
2. 植筋材料的选择2.1 钢筋植筋中最常用的材料是钢筋。
钢筋的选择应根据工程的具体需求和设计要求确定。
一般情况下，顶板植筋可采用普通钢筋或高强度钢筋。
在选择钢筋时，应考虑其抗拉强度、抗腐蚀性能和可焊性等因素。
同时，钢筋的直径和间距也需要根据设计要求进行合理选择。
2.2 粘结材料粘结材料主要用于将钢筋与混凝土牢固地连接在一起。
常见的粘结材料有混凝土、聚醚类树脂和环氧树脂等。
在选择粘结材料时，应考虑其与钢筋和混凝土的黏结性能、可靠性和耐久性等因素。
3. 植筋的布置植筋的布置是决定植筋效果的重要因素。
布置的原则是在顶板中尽可能均匀地分布钢筋，并根据结构的荷载情况和局部加固要求确定布筋间距。
一般情况下，植筋的间距在200mm至400mm之间。
需要注意的是，布筋的密度和间距应满足设计要求，避免过度集中或过度稀疏。
4. 施工工艺的要点4.1 表面处理在进行顶板植筋之前，必须对顶板表面进行彻底的处理。
表面处理的目的是去除污物和松散的混凝土，以保证植筋与混凝土的粘结性能。
常见的表面处理方法包括清洗、刷洗和喷砂等。
4.2 固定钢筋固定钢筋是将钢筋固定在顶板内的过程。
常用的固定方法有焊接、挤压和粘贴等。
具体选择何种固定方法应根据工程的具体要求和现场实际情况进行决定。
4.3 浇筑混凝土在固定好钢筋之后，需要进行混凝土的浇筑。
混凝土植筋施工工法
标题：混凝土植筋施工工法摘要：混凝土植筋是一种常用的建筑工艺，其目的是为了增强混凝土的抗拉能力和承载力。
本文将详细介绍混凝土植筋施工工法，包括准备工作、植筋材料选择、植筋方式及施工流程等方面的内容。
同时，还将提供一些注意事项和常见问题的解决方案，帮助读者更好地理解和掌握混凝土植筋施工工法。
1. 引言混凝土植筋是指在混凝土结构中按一定的规格和要求埋设钢筋，以提高混凝土的抗拉强度和承载力。
在工程实践中，混凝土植筋施工工法被广泛应用于建筑、桥梁、水利工程等领域。
2. 准备工作在进行混凝土植筋施工之前，需进行一系列准备工作，包括施工方案设计、材料采购、设备调配等。
施工方案设计包括植筋位置、植筋数量、植筋材料的选择等，需要根据具体工程要求进行。
3. 植筋材料选择3.1 钢筋：常用的钢筋有普通碳素钢筋、低合金钢筋和高强度钢筋等。
在选择钢筋时，需按照工程设计要求和国家标准进行选择，并确保钢筋质量合格。
3.2 管道：植筋时常使用的管道材料有塑料管、金属管等。
选择管道应考虑材料的耐腐蚀性、耐压性和尺寸等因素。
4. 植筋方式根据植筋位置和要求，混凝土植筋的方式包括手工植筋和机械植筋。
手工植筋适用于植筋数量较少、位置狭窄的情况，而机械植筋适用于植筋数量较多、位置较宽阔的情况。
5. 施工流程混凝土植筋的施工流程主要包括以下步骤：5.1 清理施工区域：清理施工区域的杂物和污垢，保证施工区域整洁。
5.2 安装导板：根据设计要求，安装导板，用于指导植筋的位置和深度。
5.3 钢筋加工：根据植筋位置和要求，对钢筋进行加工，包括剪断、弯曲等。
5.4 植筋：按照导板指引，将加工好的钢筋埋入混凝土中，确保植筋位置准确、在规定的深度内。
5.5 固定钢筋：根据设计要求，采用固定夹具等方法，将钢筋固定在混凝土中，保证植筋与混凝土的紧密联系。
5.6 施工验收：对植筋质量进行验收，检查钢筋的位置、埋设深度和固定状况，确保符合工程要求。
6. 注意事项6.1 钢筋与混凝土的黏结强度是保证植筋质量的重要指标，需注意钢筋的清洁和预埋位置的涂胶质量。
混凝土结构顶板植筋施工方法
技术相对 于传统方法更简便 ， 节约 了人力 ， 并改善 了工人操作环境 ， 提高 了工作效率 ， 值得推广。 关键词 ： 顶板植筋 ， 特点 ， 工艺原 理 ， 质 量控 制 ， 安全措施
中图分类 号 ： Ｔ Ｕ ７ ５ ５ ． ３ 文献标 识码 ： Ａ
１ 概 述
在高速发展 的主
３ 工 艺原 理
１ ） 利用平形 四边形与杠杆原 理。植筋钻孔 器制作方 法如下 ： 趋势 ， 构造 柱 、 二次结 构 与主体 结构 整体 联结 的钢 筋需要 在 一次 确定楼层高度 ， 利用 １ ０ ０×５ ０方木 ， 其 中一 根 长度 大约 ２ ／ ３楼层 结构上生根 ， 才能保 证结 构 的可靠性 、 安全性 。在现 浇混 凝 土结 （ 作为次柱 ） ， 一根 长度 大约 １ ／ ２楼层 （ 作 为主柱 ） ， 一根长 度大 约 构上植筋 ， 是一 项既 费工又 不环 保 的工作 ， 本施 工工 法从 工 艺上 ６ ０ ０ ｍ ｍ； 一根 长 度 大 约 １ ２ ０ ０ ｍ ｍ（ 四边 形联 结 器 ， 长 的作 为 手 改变了传统 的施工方 法。不需 一人扶 梯 ， 一人 打 “ 望天 眼 ” ， 两个 柄 ） ， ４根对拉 螺杆 、 ８个蝶 形螺 母 ， 制作 成不 等边平行 四边形 ， 如 人的工作一个人干 ， 并改善 了工人操作环境 ， 提高工作效率 。 图 １所示。２ ） 将 冲击 钻牢牢绑在主柱方 木大面上端 ， 在 主柱上平
植筋施工技巧
植筋施工技巧
概述
植筋施工是混凝土结构中常用的一种加固方法，通过在混凝土
构件中铺设钢筋，提高结构的强度和承载能力。
本文将介绍植筋施
工的一些关键技巧，帮助施工人员提高施工质量和效率。
技巧一：选材准备
1.选择优质的钢筋材料，确保强度和耐久性符合设计要求。
2.钢筋的直径和数量应根据设计图纸和工程要求确定。
技巧二：施工准备
1.施工前应仔细查看施工图纸，了解植筋的位置、间距和长度。
2.准备好植筋所需的工具和设备，包括扳手、扭力扳手、钳子等。
技巧三：植筋过程
1.在混凝土构件预留的钢筋孔中安装支撑装置，以确保钢筋的
准确位置。
2.将钢筋按照设计要求剪裁和弯曲成相应的形状，并放置在预留的钢筋孔中。
3.使用绑扎工具将钢筋进行绑扎，确保钢筋之间的连接牢固。
技巧四：质量控制
1.在植筋过程中，要严格按照设计要求和施工规范进行操作，确保植筋的质量和合格率。
2.定期进行质量检查，包括钢筋的位置、间距、弯曲度等。
技巧五：安全注意事项
1.施工人员应严格遵守安全操作规程，佩戴好安全帽、手套等防护用具。
2.施工现场应保持整洁，避免杂物和障碍物对施工造成影响。
以上是植筋施工技巧的一些要点，通过合理运用这些技巧，将能够提高施工效率、保证施工质量。
在实际施工中，还需要根据具体工程情况进行灵活应用，并遵循相关的法律法规和施工规范。
植筋施工工艺
植筋施工工艺
标题：植筋施工工艺及其应用
一、引言
植筋施工工艺是一种在混凝土结构中植入钢筋以增强结构承载力的施工技术。
由于其具有操作简便、成本低廉、效果显著等特点，被广泛应用于建筑加固改造工程中。
二、植筋施工工艺流程
1. 前期准备：对施工现场进行清洁，确保无尘土、油污等杂质；确定植筋位置并进行标记。
2. 钻孔：使用专业钻孔设备按照设计要求进行钻孔。
钻孔深度应大于钢筋长度50mm以上，以便于注入植筋胶。
3. 清孔：使用高压空气或专用清孔设备清除孔内尘埃和碎屑，确保孔壁清洁干燥。
4. 注胶：将专用植筋胶通过注胶枪注入孔内，注入量应满足设计要求，并确保孔内充满胶体。
5. 植筋：将已经处理好的钢筋慢慢插入孔内，边插边旋转，直至达到设计深度。
然后用专用工具固定，保证钢筋垂直度。
6. 固化：待植筋胶固化后（一般为24小时），方可进行后续施工。
三、植筋施工注意事项
1. 钻孔过程中应避免产生裂缝，影响结构安全。
2. 清孔工作非常重要，直接影响到植筋质量。
3. 植筋胶的选择应根据实际工程需要，选择符合标准的产品。
4. 植筋完成后，要进行适当的保护，防止碰撞损坏。
四、结语
植筋施工工艺作为一种有效的建筑加固手段，具有良好的经济效益和社会效益。
但在施工过程中，必须严格按照工艺流程进行，注意各个环节的质量控制，才能确保工程质量，提高建筑物的安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Abstract： This paper briefly introduced the exterior wall external insulation system of STP ultra-thin insulation board，according to the character-
istics of STP ultra-thin insulating board，through the engineering examples analyzed and summarized in detail the construction key points of each
技术相对于传统方法更简便，节约了人力，并改善了工人操作环境，提高了工作效率，值得推广。
关键词： 顶板植筋，特点，工艺原理，质量控制，安全措施
中图分类号： TU755． 3
文献标识码： A
1 概述
在高速发展的建筑业，框架—剪力墙结构早已成为建筑的主 趋势，构造柱、二次 结 构 与 主 体 结 构 整 体 联 结 的 钢 筋 需 要 在 一 次 结构上生根，才能 保 证 结 构 的 可 靠 性、安 全 性。 在 现 浇 混 凝 土 结 构上植筋，是一项 既 费 工 又 不 环 保 的 工 作，本 施 工 工 法 从 工 艺 上 改变了传统的施工方法。不需一人扶梯，一人打“望天眼”，两个 人的工作一个人干，并改善了工人操作环境，提高工作效率。
1） 班前与个人之间认真执行“自检”“互检”“交接检”制度， 认真监督工序、狠抓质量。2） 在进行大面积施工前，先进行样板 施工，经检验合格后方可进行大面积施工。
3． 7 成品保护
1） 施工中各专业工种应紧密配合，合理安排工序，严禁颠倒 工序作业。2） 在保温墙附近不得进行电焊、气焊操作，不得用重 物碰撞、挤靠、刺穿墙面。3） 防止明水浸湿保温墙面。
Discussion on the construction key points
of STP ultra-thin insulating board exterior wall external insulation system
ZHANG Zi-xiu
（ Shanxi Hongtu Construction Engineering Limited Company，Taiyuan 030006，China）
櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅
1） 将表面均匀涂抹第一道抹面胶浆，立即将耐碱玻纤网压入 整，并去除板表面的杂质或表面变质部分。
抹面胶浆中，以覆盖耐碱玻纤网、微见轮廓为宜，要平整无褶皱。 3． 6 保证措施
待第一道抹面胶浆稍干硬至可以触碰时再抹第二道抹面胶浆，以 完全覆盖耐碱玻纤网为宜。抹面胶浆切忌不停揉搓，以免形成空 鼓。2） 抹面胶浆施工间歇应在自然断开处，以方便后续施工的搭 接，在连续墙面上 如 需 停 顿，第 一 道 抹 面 胶 浆 不 应 完 全 覆 盖 已 铺 好的耐碱玻纤网，需 与 耐 碱 玻 纤 网、第 一 道 抹 面 胶 浆 形 成 台 阶 形 坡槎，留槎间距不小于 150 mm。抹面胶浆和耐碱玻纤网铺设完毕 后，不得挠动，静置养护不少于 24 h，才可进行下一道工序的施 工。在寒冷潮湿气候条件下，还应适当延长干燥时间。
3． 5 操作注意事项
1） 配制粘结砂浆、抹面胶浆用电动搅拌器充分搅拌均匀，以 保障配比准确。2） 粘贴 STP 超薄绝热板操作应迅速，在 STP 超薄 绝热板安装就位之前，粘结砂浆不得有结皮，接缝应紧密且平齐， 板缝之间不得粘有粘结砂浆，挤出粘结砂浆必须及时清理。3） 涂 抹抹面胶浆前，应先检查 STP 超薄绝热板是否干燥，表面是否平
2 特点
1） 采用本施工方法，机具原理一看就懂并易制作，所有零部 件就地取材（ 现场旧方木、对拉螺栓等） ，操作工人易掌握。2） 省 工、省力，移动灵活、操作方便。3） 操作工人不需高空作业，操作 工人远离冲击电锤（ 尤其人的头部） ，无职业伤害。4） 质量易控 制，经济效益显著。
3 工艺原理
1） 利用平形四边形与杠杆原理。植筋钻孔器制作方法如下： 确定楼层高度，利用 100 × 50 方木，其中一根长度大约 2 /3 楼层 （ 作为次柱） ，一根长度大约 1 /2 楼层（ 作为主柱） ，一根长度大约 600 mm； 一根 长 度 大 约 1 200 mm （ 四 边 形 联 结 器，长 的 作 为 手 柄） ，4 根对拉螺杆、8 个蝶形螺母，制作成不等边平行四边形，如 图 1 所示。2） 将冲击钻牢牢绑在主柱方木大面上端，在主柱上平 形四边形短边下 方 内 侧 方 木 上 做 刻 度 尺，控 制 钻 孔 深 度，将 钻 头 对准植筋位置，打开电源，手握植筋钻孔器手柄缓慢用力下压，眼 观钻孔刻度所需长度时，缓慢释放手柄待钻头由钻孔完全露出后 关闭电源。3） 植筋钻孔器使用前，首先将冲击电钻开关进行改 进，冲击电钻控制 开 关 在 冲 击 电 钻 手 柄 上，便 于 操 作 人 员 控 制 冲 击 电钻电源，使用自制植筋钻孔器后原冲击电钻控制开关不便控
4 结语
STP 超薄绝热板有着很好的环保、节能、防火及保温效果，适 用于新建、扩建民 用 及 公 用 建 筑 外 墙 与 屋 面 的 保 温 工 程 ，有 着 更 为广阔的市场空间。如何能把优质的建筑材料与成熟的施工技 术结合起来应用 到 建 筑 施 工 中，为 我 们 的 同 胞 提 供 安 全、舒 适 的 日常工作、生活空间，值得我们不断的总结与探讨。
第 39 卷 第 4 期 2013年2 月
山西建筑
SHANXI ARCHITECTURE
Vol． 39 No． 4 Feb． 2013
·97·
文章编号： 1009-6825（ 2013） 04-0097-02

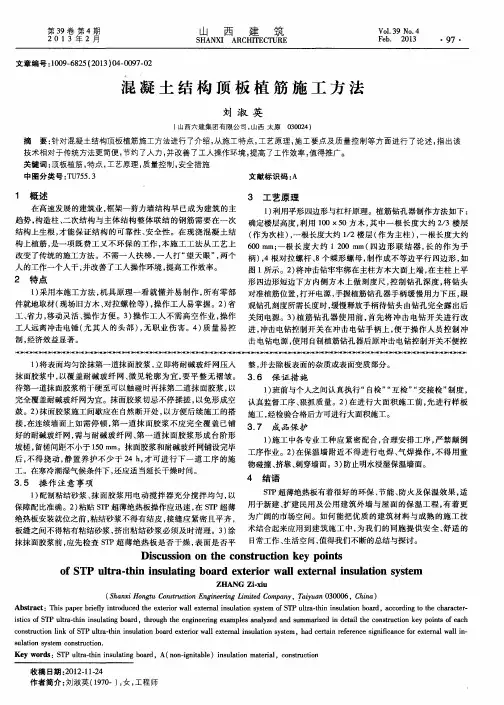

混凝土结构顶板植筋施工方法
刘淑英
（ 山西六建集团有限公司，山西 太原 03施工方法进行了介绍，从施工特点，工艺原理，施工要点及质量控制等方面进行了论述，指出该
