框架涵洞施工作业指导书
框架涵洞工程施工作业指导书 (2)1.编制依据及参考技术规范标准 (2)2.涵洞一般规定 (2)3.施工准备 (3)3.1.施工力量准备 (3)3.2.技术准备 (3)3.3.临时设施和设备准备 (3)3.4.材料准备 (3)4.施工方案和方法 (4)4.1.基础施工 (4)4.1.1基础开挖 (4)4.1.2地基处理 (4)4.1.3.预应力管桩加固地基 (5)4.2.基础 (7)4.3.基坑回填 (7)5.涵身施工 (8)5.1.底板、第一次边墙施工 (8)5.2.第二次边墙、顶板 (10)5.3. 翼墙施工 (11)6.沉降缝及防水层施工 (11)7.倒虹吸管结构 (12)8.涵背过渡段施工 (12)9.锥体护坡施工 (13)10.施工工艺流程 (14)11. 劳力、材料和机械设备使用计划 (16)（1）劳动力使用计划 (16)（2）原材料供应计划 (16)（3）投入的主要施工机械设备 (16)12．质量检验方法和频率 (16)13.质量控制方法和措施 (18)14.重要工程施工技术措施 (18)15．安全生产保证措施 (20)16．砼施工应急措施 (21)框架涵洞工程施工作业指导书为了确保涵洞顺利施工和施工的安全质量，创建文明样板工程，特编制本方案，以指导具体施工。
1.编制依据及参考技术规范标准（1）《铁路桥涵施工规范》 TB10203-2002（2）《铁路混凝土与砌体工程施工规范》 TB10210-2001（3）《铁路混凝土工程施工质量验收补充标准》铁建设[2005]160号（4）《铁路桥涵工程质量检验评定标准》 TB10415-2003（5）《铁路混凝土与砌体工程施工质量验收标准》 TB10424-2003 （6）《客运专线铁路桥涵工程施工质量验收暂行标准》铁建[2005]160号（7）《铁路混凝土结构耐久性设计暂行规定》铁建设[2005]157号（8）《铁路工程施工安全技术规程》上、下册 TB10401.1—2003 （9）《》通用图（10）《》标准图（11）《》标准图（12）《》参考图（13）《》施工图2.涵洞一般规定（1）涵洞开工前，应根据设计资料，结合现场实际地形、地质情况，对其位置、方向、长度、出入口高程以及与排灌系统的连接等，进行核对。
（2）涵洞沉降缝端面应垂直、平整，上下不得交错，填塞物应具有弹性和不透水性，并应填塞密实。
（3）涵洞出入口沟床应整理顺直，与上下游排灌系统的连接应圆顺、稳固、流水顺畅。
（4）设计涵身为C40耐久钢筋砼，其余为普通砼。
3.施工准备3.1.施工力量准备根据涵洞工程施工生产的任务安排，每座涵洞计划投入劳力15～20人，安排管理及专业技术人员2人。
3.2.技术准备⑴将施工中要采用的施工图、参考资料及施工规范验收标准及时发到有关人员手中，并将各种施工记录、质量记录表格配备齐全。
⑵现场技术人员进行放样测量工作。
3.3.临时设施和设备准备⑴施工用砼前期考虑JS500强制式电子搅拌机就地拌制砼，后期结合沿线各大中桥设立的搅拌站就近采用砼运输车供应。
⑵地表水和地下水较为丰富，能满足桥涵施工用水的需要。
⑶施工用电专用的变压器提供或就近取电，前期考虑自带发电机备用。
其他施工用设备见附后表。
3.4.材料准备把好材料购买进场使用关，无出厂合格证、无质量检验单的钢筋、水泥不用。
不合规格要求的砂、石不准进场。
在使用前，工段试验人员配合项目部检测中心作好原材料的二次试验和检验及水泥砼配合比试验。
4.施工方案和方法4.1.基础施工4.1.1基础开挖测量放线：用全站仪测出基础纵、横向轴线，放出上口开挖边线桩。
为避免雨水冲坏坑壁，基坑四周应做好排水，截住地表水。
基坑下口开挖的大小应满足基础施工的要求。
无水土质基坑底面，按基础设计平面尺寸每边放宽50cm，适宜垂直开挖且不立模板的基坑，基底尺寸应按基础轮廓确定。
有水基坑底面，应满足四周排水沟与集水井的设置需要，每边放宽80cm。
（1）开挖作业方式以机械作业为主，采用反铲挖掘机配自卸汽车运输，人工辅助修整基槽。
挖基土外运或远离基坑边缘卸土，以免塌方和影响施工。
（2）基坑开挖前，应依据设计图提供的桥址地质勘探资料，先计算渗水量。
本工程拟采用集水坑排水方法，抽水设备采用潜水泵，集水坑底比基坑底低50-100cm，以降低地下水位保持基底无积水。
（3）基底应避免超挖，松动部分应清除。
（4）基坑宜在枯水或少雨季节开挖。
开挖不宜间断。
为防止基坑被水泡软，开挖标高控制在距基坑底面以上10-20cm，待验槽前人工突击挖除至设计标高。
（5）如需坑壁支护，采用挡板支护方式。
4.1.2地基处理（1）级配碎石垫层基坑开挖至设计标高后，报请监理工程师检查基底平面位置、尺寸大小、基底标高，检测地基承载力等是否满足设计和规范要求。
若地基承载力达到设计值，则按设计铺设级配碎石垫层并用小型振动平板机压实；若地基承载力达不到设计要求，则报请设计同意后对地基采取超挖换填或其他加固处理办法。
4.1.3.预应力管桩加固地基（1）施工准备1）清理场地，排除积水，并将涵洞地基加固范围内原地面上淤泥、树根、草皮、腐植土等全部挖除。
并按设计要求分层填筑级配碎石工作垫层。
对桩位进行测量放样并作出标记。
2）检查预制桩有无出厂合格证，确认没有裂纹、桩身砼无剥落露筋现象并按外观检查要求验收合格后方可使用。
3）检查桩是否达到100%设计强度并满足砼养护龄期28天以上的要求。
4）清除桩表面的附着物，有接头法兰盘的要除锈去污，并在桩的侧面画上醒目的尺寸标志线，便于沉桩时显示桩的入土深度。
5）打桩设备进场后，进行安装调试，然后移机至桩位处就位。
桩架安装时采用方向相互正交的两台经纬仪对打桩机进行垂直度调整，保证导杆垂直。
桩插好后即将桩锤压住桩顶，检查桩锤、桩帽和桩的中轴线是否一致。
桩位偏差不大于2cm，插桩的倾斜度不得超过1/400，否则重新调整插桩。
（2）沉桩振动沉桩机机座、桩帽须连接牢固，沉桩机和桩中心轴要保持在同一直线上。
开始沉桩时，首先靠桩及振动锤的自重下沉，待桩身有足够稳定性后，再采用振动下沉。
每一根桩的沉桩作业一次完成，不可中途停顿过久，避免土的摩阻力恢复后继续下沉困难。
沉桩过程中，采用方向相互正交的两台经纬仪经常检查校核，随时保持导杆的垂直度，防止桩的偏移。
（3）接桩打入桩需就地接桩时，在下节桩露出地面约1米时进行。
接桩时，上下节桩轴线的偏斜控制在3‰～5‰之内，各节偏斜反向错开，施工时按设计要求接桩。
1）焊接接头接桩施焊面上的泥土、油污、铁锈等要预先清洗干净。
接桩时，在下节桩头上安装导向箍，以便上节桩引导就位。
当上节桩方向找正后，对称点焊4～6点，加以固定，然后拆除导向箍。
焊缝要求连续、饱满，施焊至少分两层进行，第一层适当加大焊接电流，加强熔深，焊接工艺符合有关要求。
桩接头入土前，对其焊缝外表面进行清理并补涂防腐蚀涂料。
2）法兰盘螺栓接头接桩法兰盘结合处加垫沥青纸或石棉板。
接桩时将上下两节桩的法兰盘螺栓孔对准，然后穿入螺栓，对称将螺母逐步拧紧。
待全部螺栓均拧紧后，检查上下节桩的纵轴线符合要求后，将锤吊起，轻击一次，然后再复紧一次螺母，用电焊点焊固定。
法兰盘和螺栓外露部分涂上防锈油漆或防锈沥青胶泥，即可继续打桩。
（4）送桩桩顶设计标高低于地面标高时，需进行送桩。
送桩杆上进行尺寸标志，便于测读桩顶标高，控制桩的入土深度。
送桩杆与桩顶的接触面间加硬木衬垫，防止桩顶击碎。
衬垫需经常更换，送桩杆与桩顶接触面保持密贴。
送桩时，必须保证送桩杆与桩身的纵向轴线保持一致。
送桩达到深度后，及时将送桩杆拔出并回填孔洞。
（5）验桩当桩顶设计标高高于施工场标高或与施工场标高相同时，施工质量验收待打桩完毕后进行。
当桩顶设计标高低于施工场地标高进行了送桩时，在每根桩的桩顶打至场地标高时先进行一次中间验收，待全部桩打完并开挖到设计标高后，再作全面检验，在验收前，不得切去桩顶。
（6）浇注钢筋混凝土桩帽待预应力管桩施工完毕（不再移机），挖除桩周土层，凿出管桩桩头钢筋，按设计要求绑扎钢筋，立模浇注桩帽混凝土。
4.2.基础基底清理干净后，安装基础模板，模板采用竹胶板或组合钢模板，应满足刚度要求，模板外侧设方木支撑，上口设方木或钢拉杆。
经监理工程师检查合格后，根据选定的施工配合比浇筑基础砼。
砼应在无水情况下施工，并及时进行养生，砼和砂浆在终凝前不得浸水。
4.3.基坑回填拆除基础模板后应及时进行基坑回填，回填填料采用级配碎石，并注意分层夯实。
5.涵身施工由于涵身边墙厚度小、高度大，为了防止砼离析、保证砼的外观质量，钢筋砼框架涵每节施工时拟设一道施工缝,分两次浇筑涵身砼，先浇筑底板（包括下梗肋），当底板砼强度达到设计强度50%后，再施工中、边墙及顶板砼。
当浇筑的砼量较大，两阶段施工有困难时，也可分三阶段施工，但中、边墙的施工缝不应设在同一水平面上。
5.1.底板、第一次边墙施工(1) 钢筋制作及安装1) 在基础上放出涵洞纵横轴线，再放出边墙边线，检查孔径尺寸是否准确。
2) 钢筋应有出厂合格证，并按规定抽样进行二次试验。
钢筋表面应洁净，不得有油渍、污垢等。
规格、数量、弯制、加工、绑扎间距应符合设计要求。
钢筋绑扎严格按照设计图先做钢筋排列间距的各种样尺，用作排列钢筋的依据。
钢筋采用交叉绑扎，每根钢筋上的交叉点宜扎成人字式。
焊接牢固，焊渣应敲除。
钢筋的搭接、焊接接头、数量应符合规范要求。
3) 先绑扎底板钢筋，再绑扎部分边墙钢筋。
(2) 模板制作及安装1）模板采用厂制定型拼装式钢模，斜交涵洞调整块采用镜面竹胶板现场配置；模板设计应能抵抗混凝土侧向压力以及振捣混凝土时的附加膨胀力，支撑应牢固。
模板接缝处用胶带粘贴。
3）首先用砂浆找平模板底部与基础表面接触处，钢筋骨架绑扎完毕后，再进行模板拼装。
安装时，用垂球检查模板垂直度。
4）模板加固外支撑采用方木，支撑间设横杆和斜撑。
在基础外侧或坑壁上按一定间距打设木桩用于安装支撑，内侧直接支撑在基础砼面上，方木在模板上的支撑点应设在模板水平肋木上。
支撑与砼基础面之间、支撑与模板水平肋木之间加设木楔。
两边墙之间设方木或钢管内撑，单边模板内外侧之间采用钢筋对拉杆进行加固，每节涵身模板两端和上口设方木或钢拉杆。
（3）砼浇筑和养护1）浇筑前，搭设好运输支架至边墙模板处，设置好漏斗和串筒，同时做好模板接缝处理并涂抹脱模剂。
脱模剂采用新机油。
为了使砼表面光洁，减少气泡，砼中可掺入适量减水剂或其他外加剂。
2）根据施工配合比拌制砼，坍落度控制在5～7cm，搅拌时间不少于1min。
当采用泵送砼时入泵坍落度不宜小于8cm。
砼自拌合站用砼搅拌运输车运送到浇筑地点后，检查坍落度，做好试块。
3）分层浇筑砼，分层厚度控制在30cm以内。
使用插入式振捣器，振捣方式可以垂直于砼面插入振捣棒，或与砼面成40-50°倾角斜振捣棒，振捣棒的使用要“快插慢拔”，每一个插点振捣时间以20-30S为宜，深入下层砼5～10cm，为保证砼质量最好采用复振措施。
框架涵洞施工作业指导书.
框架涵洞工程施工作业指导书 (21。
编制依据及参考技术规范标准（2 2.涵洞一般规定（23。
施工准备（33.1。
施工力量准备（33.2。
技术准备 (33。
3。
临时设施和设备准备（33.4.材料准备 (34.施工方案和方法 (44。
1。
基础施工 (44。
1.1基础开挖（44.1。
2地基处理（44。
1.3.预应力管桩加固地基（54。
2.基础（74.3.基坑回填（75。
涵身施工（85。
1。
底板、第一次边墙施工（8 5。
2.第二次边墙、顶板（105.3. 翼墙施工 (116。
沉降缝及防水层施工 (117.倒虹吸管结构 (128.涵背过渡段施工 (129。
锥体护坡施工（1310.施工工艺流程（1411. 劳力、材料和机械设备使用计划（16（1劳动力使用计划 (16（2原材料供应计划（16(3投入的主要施工机械设备（1612.质量检验方法和频率（1613。
质量控制方法和措施 (1814。
重要工程施工技术措施（1815。
安全生产保证措施（2016.砼施工应急措施（21框架涵洞工程施工作业指导书为了确保涵洞顺利施工和施工的安全质量,创建文明样板工程，特编制本方案，以指导具体施工.1.编制依据及参考技术规范标准（1《铁路桥涵施工规范》 TB10203-2002(2《铁路混凝土与砌体工程施工规范》 TB10210-2001（3《铁路混凝土工程施工质量验收补充标准》铁建设［2005］160号（4《铁路桥涵工程质量检验评定标准》 TB10415—2003（5《铁路混凝土与砌体工程施工质量验收标准》 TB10424—2003（6《客运专线铁路桥涵工程施工质量验收暂行标准》铁建［2005］160号（7《铁路混凝土结构耐久性设计暂行规定》铁建设[2005］157号(8《铁路工程施工安全技术规程》上、下册 TB10401。
1—2003(9《》通用图(10《》标准图（11《》标准图（12《》参考图（13《》施工图2。
涵洞一般规定（1涵洞开工前,应根据设计资料，结合现场实际地形、地质情况,对其位置、方向、长度、出入口高程以及与排灌系统的连接等，进行核对。
框架涵洞作业指导书.
委内瑞拉铁路Ⅱ标段桥涵工程编号：2010007 现浇框架涵洞施工作业指导书单位：中国中铁委铁二部编制：审核：批准：2010年8月10日发布2010年8月10日实施委内瑞拉北部平原铁路现浇框架涵洞施工作业指导书1．适用范围适用于委内瑞拉北部平原铁路DK180~DK258+300段就地现浇框架涵洞施工。
2．施工准备2.1 技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
完成施工测量放样；制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训。
2.2设施准备施工作业层中所涉及的各种外部技术数据收集，修建生活房屋，配齐生活、办公设施。
3．技术要求3.1地基承载力符合设计及施工规范要求。
3.2混凝土施工前按设计提供的配比进行室内试验，确定施工配合比。
3.3施工所需各种原材料（如：钢筋、水泥、碎石、砂）及周转材料（如：模板、扣件、脚手架、脚手板）品种齐全、质量合格、数量满足要求。
4．施工工艺流程工艺流程5．施工要求5.1地基处理土方开挖到设计标高后，由项目部试验室进行检测地基承载力，如不满足设计要求，需进行地基处理。
然后按照设计要求进行地基处理。
5.2 垫层施工按照设计文件，为了便于框架涵上部施工灌注厚度20cm强度Fc=200kg/cm2的混凝土垫层。
5.3 钢筋工程5.3.1钢筋采用集中加工，现场绑扎的施工方法，钢筋接长时，接头采用闪光对焊。
5.3.2钢筋加工前，表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈均清除干净。
钢筋平直，无局部折曲。
5.3.3光圆钢筋末端制作180度的半圆形弯钩，弯钩的弯曲直径不小于2.5d。
箍筋弯钩平直部分长度不小于10d。
5.3.4钢筋接头焊接时，螺纹钢采用E5016焊条，光圆钢筋采用J422普通焊条。
电弧焊接接头的焊缝表面应平顺，无缺口、裂纹和较大的金属焊瘤。
涵洞施工作业指导书.(DOC)
涵洞（盖板涵、框架涵)施工作业指导书1。
编制依据（1）铁路建设工程施工作业指导书编制指南；(2）TB10203-2002《铁路桥涵施工规范》；（3）TB10218-2008《铁路工程基桩检测技术规程》;(4）渝黔铁路YQZQ—2标所有桥梁工点图；(5）《铁路混凝土工程施工技术指南》铁建设﹝2010﹞241号；（6）《铁路混凝土工程施工质量验收标准》TB10424—2010（7)《铁路桥涵工程施工质量验收标准》TB10415－2003（8)《客货共线铁路桥涵工程施工技术指南》TZ203-2008（9）渝黔铁路YQZQ-2标段站前专业设计技术交底；（10）《新建时速200公里客货共线铁路施工质量验收暂行标准》铁建设［2004] 8号；（11）《时速160公里客货共线铁路钢筋混凝土盖板箱涵》（二设桥参（2005）3221）；(12）《钢筋混凝土框架涵》(渝黔(重枢）施涵参—01）。
2.适用范围本作业指导书适用于渝黔铁路YQZQ-2标桥梁工程涵洞工程施工。
3。
作业准备3。
1 内业技术准备（1）开工前组织技术人员认真学习施工组织设计，阅读、审核施工图纸，澄清相关技术问题,熟悉规范和施工技术标准。
（2)制定现场施工安全保证措施，制定有针对性的应急预案.（3）对施工人员进行技术交底，对参加施工人员进行上岗前技术培训,考试合格后持证上岗.（4）依据验收标准及建设、监理单位要求，编制技术资料、施工原始记录、检验批资料表格计划。
3.2外业技术准备（1)施工作业层中所涉及的各种外部技术数据收集.修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
（2）混凝土拌合站经验收合格可以投入使用，各种混凝土原材料已进场并经验收合格,混凝土配合比设计已完成并报批.（3）建立钢筋加工场并投入使用,钢筋原材料已进场并检验合格。
（4)施工场地清理、平整。
地面构筑物、地下管线和影响施工的架空线路拆移完毕后，用推土机推除地表腐植土、推平.（5）根据施工图测设涵洞中线、涵洞基顶平面，确定地基处理长度、宽度并用石灰线醒目标注。
涵洞作业指导书
涵洞作业指导书一、施工准备征地拆迁工作已完成，施工现场实现“三通一平"，施工便道以及施工用电、用水和生活用水均已就绪。
图纸审核、技术交底、测量放样、进场材料的检验和试验工作等已完成，各种上场设备、人员均已到位。
四、施工组织机构涵洞一队的组织机构图见图十一图十一涵洞队的施工组织机构图五、施工方案1、框架涵施工工艺流程图（见图十二）图十二框架涵施工工艺流程图2、施工方案①、基坑开挖该涵基坑采用机械配合人工开挖法，开挖至距设计标高20cm后，对地基承载力进行检测，开挖时一般沙砾层采用1：0。
25-3放坡，弱风化曾采用1：0.15放坡，强风化岩层采用1:0。
5以上放坡。
地基承载力达到设计要求时，清理至设计标高，按照设计进行支模和浇筑基础砼,否则进行变更处理。
在开挖过程中首先要考虑排水问题，在基坑周围挖20cm*10cm排水沟，并在水流下游方向设置积水坑,积水坑的大小根据现场水流情况设置。
积水坑要勤抽水，避免基础的浸泡。
②、基础浇筑基底承载力检测合格后，开始放线立模进行基础混凝土浇筑.框架涵基础根据各涵长度和框架总数,间隔浇筑。
立模模板采用钢模,按照设计尺寸立模完成后内部用Φ12圆钢拉筋，外侧线路纵向方向用方木支撑在基础边缘，横向方向相邻模板用方木对撑辅助。
③、涵身底板基础强度达到70%以后开始进行涵身钢筋绑扎立模板,模板立完后检查合格后开始进行涵身底板浇筑，涵身底板浇筑同样采用分段间隔浇筑,涵身底板完成后进行涵身边墙施工。
模板加固顶部用拉筋，外侧加方木支撑。
④、涵身边墙涵身底板强度达到70%以后开始进行涵身边墙钢筋绑扎立模板，模板立完后检查合格后开始进行涵身边墙浇筑，涵身边墙浇筑也是分段间隔浇筑，涵身边墙完成后进行涵身顶板施工。
边墙模板加固采用Φ16圆钢拉筋.⑤、涵身顶板涵身边墙强度达到70%以后开始进行涵身顶板钢筋绑扎立模板,模板立完后检查模板支撑，底部支撑要稳固平整，保证底板模板的凭证不能有大的错台，在满足浇注条件后开始进行涵身顶板浇筑，涵身顶板浇筑也是分段间隔浇筑，涵身顶板完成后进行翼墙施工.⑥、翼墙施工涵身施工完毕后进行翼墙施工,翼墙施工时注意结构尺寸和模板加固。
涵洞工程作业指导书
涵洞工程施工作业指导书为规范我们的质量行为，确保工程建设质量，特编制本作业指导书。
本作业指导书适用于中建四局哈大客运专线项目部管段内的钢筋混凝土框架箱涵施工。
1、主要机具设备和人员组织涵洞施工主要机具设备和人员组织如下：主要机械设备配臵表人员配备表2、施工测量2.1平面控制测量（1）仪器设备采用全站仪实施平面控制测量。
（2）测量方案①控制点布设由设计院GPS控制点进行线路贯通，控制点采用钢筋混凝土桩，埋深至少1m，确保稳固。
②测量实施严格按高速铁路测量规范实施，控制测量及墩台中心点放样采用换仪器、换操作人员进行对比的方式实施，控制测量成果由项目部统一进行测量平差。
测量过程采用4测回进行。
涵洞轴线放样由测量部实施，测量结果经两人以上符合无误后使用，并由项目队实施现场复核，所有测量结果必须经监理工程师认可方可使用。
2.2高程控制测量（1）使用仪器采用DSZ2自动安平水准仪实施高程控制测量工作。
（2）测量方案①水准点布设水准点采用水泥混凝土钢筋桩布设，尽量布设于地基稳固或既有涵洞、桥梁部位，水准点必须标识明显。
②采用三等水准测量实施水准网测量，成果统一进行测量平差。
③测量过程严格记录数据，测量过程采用换仪器、换作业人员的方式进行。
2.3施工放样测量①施工现场放样执行换人、换仪器的方式执行；②所有测量必须对比结果并且有两人以上复核正确方可报监理工程师审批；③中线放样采用全站仪自导线点进行放设，测量采用双测回施放、不同控制点的方式进行，测站必须安设于不同的控制点并采用不同后视点，将所放设的轴线点进行对比检查，符合要求后报监理工程师批准。
④高程放样采用自动安平水准仪进行，测量以4等水准测量方式进行，测量过程按换人换仪器的方式进行，并闭合。
3、基底换填3.1施工方法涵洞基底为黏土层，为满足地基承载力要求，须按设计要求对至地基作挖除换填处理。
处理前对设计地质资料和基底承载力进行核查,若发现地质与设计不符，应提交设计单位处理；当松软土层底部起伏较大时，设臵台阶，分层填筑。

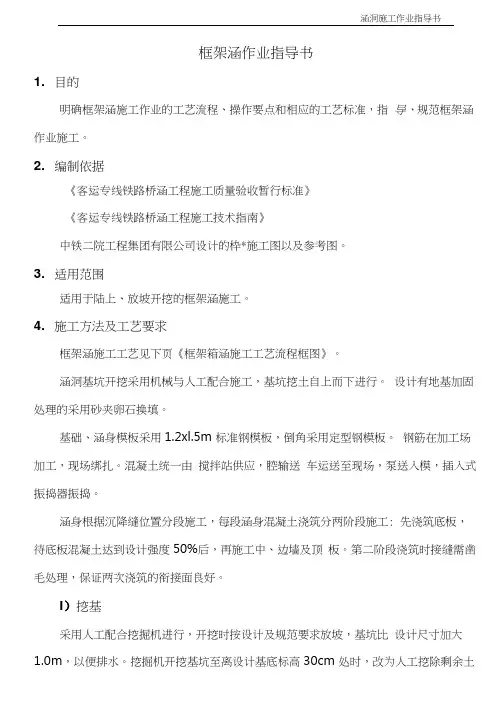

框架、盖板涵洞作业指导书(2)
涵洞施工作业指导书框架涵作业指导书1. 目的明确框架涵施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范框架涵作业施工。
2. 编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》中铁二院工程集团有限公司设计的枠*施工图以及参考图。
3. 适用范围适用于陆上、放坡开挖的框架涵施工。
4. 施工方法及工艺要求框架涵施工工艺见下页《框架箱涵施工工艺流程框图》。
涵洞基坑开挖采用机械与人工配合施工，基坑挖土自上而下进行。
设计有地基加固处理的采用砂夹卵石换填。
基础、涵身模板采用1.2xl.5m标准钢模板，倒角采用定型钢模板。
钢筋在加工场加工，现场绑扎。
混凝土统一由搅拌站供应，腔输送车运送至现场，泵送入模，插入式振捣器振捣。
涵身根据沉降缝位置分段施工，每段涵身混凝土浇筑分两阶段施工: 先浇筑底板，待底板混凝土达到设计强度50%后，再施工中、边墙及顶板。
第二阶段浇筑时接缝需凿毛处理，保证两次浇筑的衔接面良好。
I）挖基采用人工配合挖掘机进行，开挖时按设计及规范要求放坡，基坑比设计尺寸加大1.0m，以便排水。
挖掘机开挖基坑至离设计基底标高30cm 处时，改为人工挖除剩余土层，防止超挖。
开挖后地质及承载力应满足设计要求，挖基达到设计标高，核对地质及基底承载力，并报监理工程师检查，合格签证后进行下道工序施工，当地基出现软硬不均时应报监理及设计，另行处理。
地基开挖前应探明是否有地下和地上管线，有的确定位置和产权单位，和有关产权单位签订协议进行改迁和做好保护措施。
框架箱涵施工工艺流程框图2）基底处理①换填对于有基底换填处理的涵洞，根据设计换填的范围和深度控制基坑开挖，并将底部整平，检测地基承载力，对设计换填土层范围及深度进行核实。
当底部起伏较大，可设置台阶或缓坡，并按先深后浅的顺序进行换填施工。
换填材料采用砂夹卵石，按设计要求进行检测，分层填筑碾压达到设计的压实标准。
②碎石垫层碎石垫层施工前应将基底清理、整平，并按设计要求做好基底碾压及土拱。
19.框架涵施工作业指导书
框架涵施工作业指导书1适用范围适用于新建铁路沪昆客专贵州段CKGZTJ-6标钢筋混凝土框架涵洞施工。
2作业准备2.1内业技术准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案，对施工人员进行技术交底，进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施工作业中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3技术要求（1）涵洞基础应符合设计要求。
（2）施工接缝应平直无错台、无漏浆、无麻面。
（3）涵洞结构尺寸应符合设计及相关规定要求。
（4）拆除顶板模板时，混凝土强度应符合设计要求。
4施工程序与工艺流程4.1钢筋混凝土框架涵施工程序施工准备→基坑开挖→基底处理→底板钢筋绑扎→底板混凝土浇注→涵洞墙身外模支立→涵洞墙身钢筋绑扎→涵身内模支立→顶板钢筋绑扎→边墙、顶板混凝土浇注→养护。
4.2工艺流程钢筋混凝土框架涵施工工艺流程图5施工要求5.1施工准备（1）涵洞基础施工前，测量放出涵洞的位置，对有地基加固处理的桩头进行割除，采用人工和施工机械进行基坑开挖。
（2）做好作业区的排水，在涵洞的两侧开挖排水沟和集水坑。
使涵洞施工时基坑开挖后不会被水浸泡，引排水应符合相关规定。
5.2施工工艺5.2.1施工准备（1）测量放线在涵洞施工前，根据施工图纸进行测量放样，定位涵洞的开挖轮廓线；当基础开挖较深时对基坑开挖线进行适当的放坡，以满足基坑开挖后涵洞基础尺寸符合设计要求。
（2）对复合地基进行桩头的割除，然后采用挖机进行基础的开挖，当开挖至基础底面上0.2米时采用人工进行挖除。
基坑开挖后有浸水应在涵洞基础的四周开挖排水沟，然后在基坑一角处开挖集水坑将浸水用抽水机抽排干净。
以保证基底的稳定，并对地基的持力层进行检测，符合设计后进行涵洞基础的施工作业。
5.2.2涵洞基础施工（1）框架涵基础施工前，在桩基承载力经过检验合格后先凿除多余桩头，回填60cm厚碎石垫层，再铺设20cm厚C30混凝土垫层。
框架涵洞施工作业指导书.复习课程
框架涵洞工程施工作业指导书(21. 编制依据及参考技术规范标准(22. 涵洞一般规定(23. 施工准备(33.1. 施工力量准备(33.2. 技术准备(33.3. 临时设施和设备准备(33.4. 材料准备(34. 施工方案和方法(44.1. 基础施工(44.1.1 基础开挖(44.1.2 地基处理(44.1.3.预应力管桩加固地基(54.2. 基础(74.3. 基坑回填(75. 涵身施工(85.1. 底板、第一次边墙施工(8 5.2. 第二次边墙、顶板(105.3. 翼墙施工(116. 沉降缝及防水层施工(117. 倒虹吸管结构(128. 涵背过渡段施工(129. 锥体护坡施工(1310. 施工工艺流程(1411. 劳力、材料和机械设备使用计划(16(1 劳动力使用计划(16(2 原材料供应计划(16(3 投入的主要施工机械设备(1612. 质量检验方法和频率(1613. 质量控制方法和措施(1814. 重要工程施工技术措施(1815. 安全生产保证措施(2016. 砼施工应急措施(21框架涵洞工程施工作业指导书为了确保涵洞顺利施工和施工的安全质量,创建文明样板工程,特编制本方案,以指导具体施工。
1. 编制依据及参考技术规范标准(1《铁路桥涵施工规范》TB10203-2002(2《铁路混凝土与砌体工程施工规范》TB10210-2001(3《铁路混凝土工程施工质量验收补充标准》铁建设[2005]160 号(4《铁路桥涵工程质量检验评定标准》TB10415-2003(5《铁路混凝土与砌体工程施工质量验收标准》TB10424-2003(6《客运专线铁路桥涵工程施工质量验收暂行标准》铁建[2005]160 号(7《铁路混凝土结构耐久性设计暂行规定》铁建设[2005]157 号(8《铁路工程施工安全技术规程》上、下册TB10401.1—2003(9《》通用图(10《》标准图(11《》标准图(12《》参考图(13《》施工图2. 涵洞一般规定(1 涵洞开工前,应根据设计资料,结合现场实际地形、地质情况,对其位置、方向、长度、出入口高程以及与排灌系统的连接等,进行核对。
涵洞工程施工作业指导书
施工作业指导书编号：ZNTJ21BQ-8框架箱涵施工编制：复核：批准：中铁十四局集团山西中南部铁路通道ZNTJ-21标项目经理部目录1基坑开挖作业指导书 (1)2基础及涵身混凝土施工作业指导书 (9)3涵洞钢筋施工作业指导书 (20)4沉降缝施工作业指导书 (30)5防水层、保护层施工作业指导书 (34)6附属工程施工作业指导书 (40)基坑开挖施工作业指导书1.适用范畴适用于山西中南部铁路通道工程ZNTJ-21标涵洞工程施工。
2.作业准备2.1内业技术准备2.1.1组织技术人员认真学习实施性组织设计。
2.1.2澄清有关技术问题，熟悉规范和技术标准。
2.1.3基坑开挖前应按地质，水文资料，环保要求，结合现场情形，确定开挖范畴,开挖坡度,弃土位置和防,排水设施。
熟悉施工图纸，编制涵洞基坑开挖施工方案，进行施工工艺设计。
2.1.4对施工人员进行技术交底。
2.1.5对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备2.2.1进行暂时设施建设；包括修建驻地，施工便道建设，配齐生活、办公设施，确保满足人员进场生活、办公需要。
2.2.2依据设计图纸精确放线定位。
2.2.3平整场地、清除杂物，基坑开挖前设置好排水系统。
2.2.4合理组织安排机械设备、仪器、人员确保施工的顺利进行。
2.2.5进场材料必须满足连续施工要求，并要对进场原材料进行检验、确保材料符合施工需要。
3.质量标准及检验方法基坑质量标准及检验方法见下表。
4.工艺及质量控制流程基坑开挖施工工艺及质量控制流程见下图。
5.施工要求5.1施工准备5.1.1根据施工图纸，对施工现场的地势地貌进行复核。
5.1.2施工应选在枯水季节进行，依据施工图纸结合现场实际情形制定切实可行的施工方案，并做好技术及安全交底工作。
5.1.3基坑开挖后应及时进行基础施工，制定采取可行的排水方案，加强地表排水，严禁地表水浸泡基坑而影响地基承载力。
5.1.4涵洞施工前对需处理和换填的地基进行核实、明确科学合理的施工方法。
框涵洞施工作业指导书
京沪高速铁路框架桥涵施工作业指导书1. 适用范围适用于京沪高速铁路四标段十项目部框架桥涵工程施工。
2. 作业准备2.1内业技术准备作业指导书编制后，在开工前组织技术人员认真学习实施性施工组织设计以及规范和技术标准，仔细的审核图纸，澄清有关技术问题。
制定安全保证措施，提出应急预案。
对施工人员现场技术交底，并进行上岗技术培训，考核合格后持证上岗。
设专职及兼职安全员，安全员经培训合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施、施工机械，满足主要管理、技术人员进场生活、办公及施工需要。
3. 技术要求3.1涵洞所用混凝土均采用高性能混凝土3.2施工前按设计提供的配比进行室内试验，确定施工配合比。
3.3涵洞地基处理按设计要求采用管桩加筏板的加固方式。
4. 施工程序与工艺流程4.1施工程序施工程序为：施工准备一测量放样一地基处理一测量放样—搭设支架一绑扎钢筋一支立模板一浇筑涵洞主体砼*覆盖洒水养生一施工防水层一-检验验收4.2施工工艺涵洞施工工艺流程图5. 施工要求5.1 施工准备5.1.1管桩筏板地基处理施工完成。
5.1.2水泥、砂、石料、钢筋等原材种类、规格等应符合设计要求。
施工前，对进场进行试验检验。
5.1.3混凝土施工配合比根据设计要求进行混凝土配合比选定试验，并报监理审批。
5.1.4模板、支架各项技术指标符合要求。
5.2 施工工艺5.2.1 基地处理地基处理：采用打入管桩加混凝土筏板的方式进行地基处理。
管桩间距2.25m,混凝土筏板厚0.5m，每个筏板的平面尺寸与涵节对应，即沉落缝要对应。
5.2.2基坑放样涵洞施工前, 首先确定出涵洞中心及纵横轴线, 施工放样时应注意涵洞在圆曲线和在缓和曲线上的定位方法, 准确的定出涵洞轴线与线路中心线的准确位置。
5.2.3基坑开挖基坑开挖采用挖掘机开挖,人工辅助清理,基坑开挖后的断面要求平顺,同时保证基坑底土无明显扰动现象,坑壁无松散土或坑洞。
