机械设计基础课程设计说明书
机械课程设计说明书
机械课程设计说明书一、课程介绍：本课程名为“机械设计基础”，旨在通过深入浅出的教学方法，让学生掌握机械设计的基本原理和方法，培养学生的创新意识和实践能力。
课程背景是响应国家对于高级技术人才的需求，以及学校对于学生实践能力培养的重视，课程在整个教育计划中占据重要位置，是机械工程专业学生的核心课程之一。
二、学习者分析：目标受众为大学本科机械工程专业的学生，他们的年龄一般在20岁左右，已经完成了高中阶段的物理和数学学习，对机械有一定的好奇心，但可能对复杂理论的接受程度有限。
先备知识主要是对物理学和数学有一定的理解，但缺乏实际的机械设计经验。
三、学习目标：1.认知目标：学生应该掌握机械设计的基本原理和方法，了解常见的机械设计软件的使用。
2.技能目标：学生应该能够运用所学的知识进行简单的机械设计，能够使用机械设计软件进行设计工作。
3.情感目标：学生应该对机械设计产生兴趣，能够主动探索新的设计理念和方法。
四、课程内容：1.模块/单元划分：课程内容分为四个模块，分别为机械设计的基本原理、机械设计的常用方法、机械设计软件的使用和机械设计的实践。
2.内容描述：每个模块下有多个单元，详细列出每个单元的具体内容、主题和子主题。
如模块一中的单元一为“机械设计的基本概念”，单元二为“机械设计的数学基础”等。
3.核心概念：每个模块中都有关键的概念或理论，如模块一的核心概念为“力学原理在机械设计中的应用”，模块二的核心概念为“机械设计的优化方法”等。
五、教学策略：为了实现学习目标，本课程将采用多种教学方法、活动设计和技术的整合。
1.教学方法：将主要采用讲授法向学生传授知识，辅以案例分析、小组讨论、实验操作等多元化教学方法。
在讲授理论知识后，通过案例分析使学生理解并应用所学知识。
小组讨论将促进学生之间的交流与合作，培养他们的团队精神和沟通能力。
实验操作则将锻炼学生的动手能力，加深对理论知识的理解。
2.活动设计：将一系列实践活动，如设计比赛、小组项目等，使学生在实践中学习和应用知识。
机械设计基础课程设计说明书【范本模板】
〈〈机械设计基础课程设计>〉说明书机械制造及自动化专业Jixie zhizao ji zidonghua zhuanye机械设计基础课程设计任务书 2Jixie sheji jichu kecheng sheji renwu shu 2姓名： x x x学号：班级: 09级机电1班指导教师： x x x完成日期： 2010/12/12机械制造及自动化专业机械设计基础课程设计任务书2学生姓名：班级：学号:一、设计题目:设计一用于带式运输机上的单级圆锥齿轮减速器给定数据及要求已知条件：运输带工作拉力F=4kN；运输带工作速度v=1。
2m/s（允许运输带速度误差为±5%）；滚筒直径D=400mm;两班制，连续单向运转,载荷较平稳。
环境最高温度350C；小批量生产。
二、应完成的工作1.减速器装配图1张；2.零件工作图1张（从动轴）；3.设计说明书1份。
系主任：科室负责人：指导教师：前言这次设计是由封闭在刚性壳内所有内容的齿轮传动是一独立完整的机构。
通过这一次设计可以初步掌握一般简单机械的一套完整设计及方法，构成减速器的通用零部件.这次设计主要介绍了减速器的类型作用及构成等，全方位的运用所学过的知识。
如：机械制图,金属材料工艺学公差等已学过的理论知识.在实际生产中得以分析和解决。
减速器的一般类型有:圆柱齿轮减速器、圆锥齿轮减速器、齿轮-蜗杆减速器，轴装式减速器、组装式减速器、联体式减速器。
在这次设计中进一步培养了工程设计的独立能力，树立正确的设计思想，掌握常用的机械零件，机械传动装置和简单机械设计的方法和步骤,要求综合的考虑使用经济工艺性等方面的要求。
确定合理的设计方案。
目录♣一、电动机的设计 (6)1. 选择电动机 (6)2。
选择电动机容量 (6)3．计算总传动比并分配各级传动比 (7)4。
计算传动装置的运动和动力参数 (7)5。
电动机草图 (8)♣二、带传动的设计 (9)1. 确定计算功率 (9)2．确定V带型号 (9)3。
机械设计基础课程设计说明书

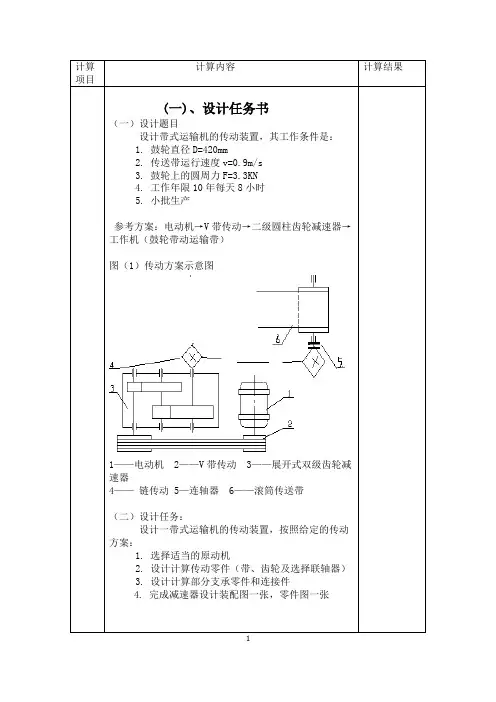

计算计算内容计算结果项目(一)、设计任务书（一）设计题目设计带式运输机的传动装置，其工作条件是：1.鼓轮直径D=420mm2.传送带运行速度v=0.9m/s3.鼓轮上的圆周力F=3.3KN4.工作年限10年每天8小时5.小批生产参考方案：电动机→V带传动→二级圆柱齿轮减速器→工作机（鼓轮带动运输带）图（1）传动方案示意图1——电动机 2——V带传动 3——展开式双级齿轮减速器4——链传动 5—连轴器 6——滚筒传送带（二）设计任务：设计一带式运输机的传动装置，按照给定的传动方案：1.选择适当的原动机2.设计计算传动零件（带、齿轮及选择联轴器）3.设计计算部分支承零件和连接件4.完成减速器设计装配图一张，零件图一张(四）传动轴的设计轴的大致布局(1)高速轴的设计k为齿轮与内壁的距离k=10mm c为保证滚动轴承放入想以内c=5mm 初取轴承宽度n1=20mm n2=24mm n3=24mma. 确定各轴段长度L1=20mmL2=15mmL3=45mmL4=126mmL5=20mmL6=36mmL7=48mm(带)则轴承跨距为L= L1+ L2+L3+L4+L5=20+15+45+126+20采用齿轮轴结构轴的材料采用45号钢调质处理轴的受力分析如图轴的受力分析简图，弯矩扭矩图轴的受力计算水平面受力计算垂直面的受力计算L AB=L=236mmL AC=n12+c+k+22.5=10+5+10+22.5L BC=L AB−L AC=236−47.5L BD=L6+L7=36+48a 计算齿轮的啮合力F t0=2000T0d∅=2000×30.7732F t1=2000T1d1=2000×47.5142.151F r1=F t1tanαcos18。
22ˊ52〞=2254.28tan20cos18。
22ˊ52〞F a1=F t1tanβ=2254.28×tan18。
22ˊ52〞b 求水平面内的支承反力，做水平面内的弯矩图R AX=F t1L BCL AB=2254.28188.5236R BX=F t1−R AX=2254.28−1800.56M CX=R AX L AC=1800.56×47.5c求轴在垂直面内的支反力，做垂直面的弯矩图R AY=F r1L BC−L BD F t0+F a1d12L AD=864.60×188.5−1923.13×84+749.07×42.1512236R BY=F r1−R AY+F t0=864.60−72.97+1923.13M CY+=R AY L AC−F a1d12=72.97×47.5-749.07×42.1512L AC=47.5mmL BC=188.5mmL BD=84mmF t0=1923.13NF t1=864.60NF r1=2254.28NF a1=749.07NR AX=1800.56NR BX=453.72NM CX=85526.6N·mmR AY=72.97NR BY=2714.76NM CY+=-12320.95N·mmM CY−=R BY L BC +F a1d 12+F t0L CD=2714.76×188.5+749.07×42.1512+1923.13×272.5M B =F a1d 12−F t0L BD =749.07×42.1512−1923.13×84 d 求支承反力，做轴的合成弯矩，转矩R A =√R AX 2+R AY 22=√1800.562+72.9722 R B =√R BX 2+R BY 22=√453.722+2714.7622M C+=√M CX 2+M CY+22=√85526.62+(−12320.95)22 M C−=√M CX 2+M CY−22=√85526.62+1051572.2122 M B =-145755.90 N ·mm T=894410 N ·mm 轴的初步计算 轴的材料为45号调质钢σb =650MPa,[σ−1]=58.7Mpa α=0.6 危险截面C 带入数据计算 d ≥√10√M 2+∂T 22[σ]3=√10√1055044.512+(0.6×894410)2258.73 根据经验公式 d e =(0.8～1.2)d m =(0.8～1.2)×32参考带轮标准轴孔直径，取减速器高速端的轴端直径d e =32mmb.确定各轴段直径d1=45mmd2=52mm （根据滚动轴承）d3=60mm(根据危险截面的最小直径)d4=52mmmmd5=45mmd6=38mmd7=32mm (3) 中间轴尺寸中速轴简图轴各段的大致长度轴的受力分析，弯矩，扭矩轴在各平面受力计算b.确定各轴段长度L1=39mmL2=45mmL3=10mmL4=111mmL5=39mm支承跨距为轴的受力分析如图LAB=L= L=2(c+k)+45+10+101+n2=2(5+10)+45+101+24LAC=c+k+45+242=5+10+45+242LBC= LAB- LAC=200-49.5LBD= c+k+101+242=5+10+101+242计算齿轮啮合力F t2=2000T2d2=2000×165.96151.423F r2=F t2tanαcosβ=2192.01tan20cos18。
机械设计基础课程设计说明书 (10页)

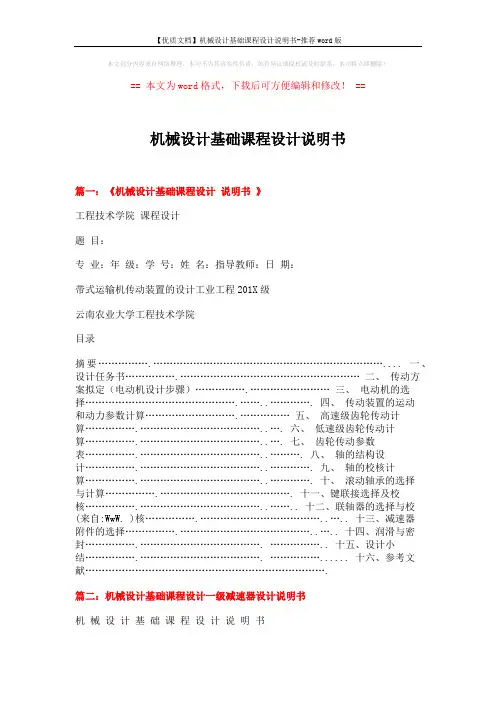

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==机械设计基础课程设计说明书篇一：《机械设计基础课程设计说明书》工程技术学院课程设计题目：专业：年级：学号：姓名：指导教师：日期：带式运输机传动装置的设计工业工程201X级云南农业大学工程技术学院目录摘要…………….…………………………………………………………….... 一、设计任务书…………….……………………………………………… 二、传动方案拟定（电动机设计步骤）…………….…………………… 三、电动机的选择……………………………………….……..…………. 四、传动装置的运动和动力参数计算……………………….…………… 五、高速级齿轮传动计算…………….………………………………..…. 六、低速级齿轮传动计算…………….………………………………..…. 七、齿轮传动参数表…………….………………………………..………. 八、轴的结构设计…………….………………………………..…………. 九、轴的校核计算…………….………………………………..…………. 十、滚动轴承的选择与计算…………….…………………………………. 十一、键联接选择及校核…………….………………………………..…….. 十二、联轴器的选择与校(来自:WwW. )核…………….………………………………..….. 十三、减速器附件的选择…………….…………………………………..…..十四、润滑与密封…………….………………………………. …………….. 十五、设计小结…………….………………………………. ……………...... 十六、参考文献……………………………………………………………….篇二：机械设计基础课程设计一级减速器设计说明书机械设计基础课程设计说明书设计题目：学院：专业：学号：学生姓名：指导教师：完成日期：机械设计基础课程设计机械设计课程计算内容一、传动方案拟定.................................................3 二、电动机的选择................................................4 三、确定传动装置总传动比及分配各级的传动比..........5 四、传动装置的运动和动力设计 (5)五、普通V带的设计.............................................6 六、齿轮传动的设计.............................................7 七、轴的设计......................................................9 八、滚动轴承的选择.............................................13 九、键连接的选择与校核.......................................14 十、轴连接器选择................................................15 十一、减速器箱体和附件的选择..............................15 十二、润滑与密封...................................................16 十三、设计小结...................................................16 十四、参考书目 (17)设计课题：机械设计基础课程设计设计一个带式输送机传动装置，已知带式输送机驱动卷筒的驱动功率，输送机在常温下连续单向工作，载荷平稳，环境有轻度粉尘，结构无特殊限制，工作现场有三相交流电源。
机械设计基础课程设计说明书
目录1 传动方案分析 (1)2 电动机的选择计算 (1)3 传动装置的运动及动力参数的选择和计算 (2)4 齿轮传动的设计计算 (3)5 轴的设计计算与联轴器的选择 (6)6 键连接的选择及计算 (12)7 滚动轴承的校核（低速轴轴承） (13)8 润滑和密封方式的选择，润滑油和牌号的确定 (14)9 箱体及附件的结构设计和计算 (14)10 设计小结 (16)11 参考资料 (16)1 传动方案分析传动方案如下图，已由老师给定，其特点为：减速器的尺寸紧凑，闭式齿轮传动可保证良好的润滑和工作要求。
2 电动机的选择计算2.1电动机的选择2.1.1电动机类型的选择根据动力源和工作要求，选Y 系列三相异步电动机。
2.1.2电动机功率e P 的选择工作机所需有效功率 KW FV P W 25.1110005.245001000=⨯==。
由传动示意图可知：电动机所需有效功率η/W P dP =式中，η为传动装置的总效率 滚筒齿轮轴承联ηηηηη⨯⨯⨯=32 9.90=联η 9.90=轴承η 7.90=齿轮η 6.90=滚筒η 89.096.097.099.099.03232=⨯⨯⨯=⨯⨯⨯=滚筒齿轮轴承联ηηηηη电动机所需有效功率 KW P P wd 70.1289.025.11===η。
1． 电动机 2． 联轴器3． 斜齿圆柱齿轮减速器 4． 卷筒 5． 运输带查表选取电动机的额定功率e P 为 KW 15。
2.1.3电动机转速的选择工作机所需转速 min/08.1902501000605.2100060r DV n w =⨯⨯⨯=⨯⨯⨯=ππ。
查表2-3知总传动比 i =3～5。
则电动机的满载转速min /45.909~67.5455~389.181r i n n w m ）（）（=⨯=⨯=。
查表选取满载转速为 min /730r n m =同步转速为min /750r 的Y200L-8型电动机，则传动装置的总传动比820.308.191730===wm n n i ，且查得电动机的数据及总传动比如下：电动机的型号 额定功率kW 同步转速 r/min 满载转速 r/min 总传动比 周轴伸尺寸 Y200L-8157507303.82048mm ×110mm3 传动装置的运动及动力参数的选择和计算3.1 传动比的分配由传动示意图可知：只存在减速器的单级传动比，即闭式圆柱齿轮的传动比，其值820.3=i 3.2 传动装置的运动和动力参数计算3.2.1各轴的转速计算由传动示意图可知, 轴Ⅰ，Ⅱ，Ⅲ的转速：min/08.191min /08.191820.3730min /730r n n r i n n r n n m =======I I I I I I I I I3.2.2各轴的输入功率计算因为所设计的传动装置用于专用机器，故按电动机的所需功率d P 计算。
机械设计课程设计说明书(样本)
机械设计基础课程设计说明书撰写说明一．课程设计说明书内容封面〔附件1〕目录〔小标题、页码〕摘要1、设计题目〔包括1.机器的功能、工作条件及设计要求 2.原始数据〕2、传动系统方案的拟订〔对方案的简要说明及传动装置简图〕3、原动机的选择、传动系统的运动及动力参数〔包括电动机的功率及转速、型号；总传动比及分配各级传动比；各轴的转速、功率及转矩〕的选择与计算4、传动零件的设计计算5、轴的设计计算〔初估轴径、结构设计及强度校核〕6、键联接的选择计算7、滚动轴承的类型、代号选择及寿命计算8、联轴器的选择9、箱体设计〔主要结构尺寸的设计与计算〕10、传动装置的润滑密封的选择〔润滑及密封的方式、润滑剂的牌号等〕11、设计小结〔设计体会、设计的优、缺点及改良意见等〕12、参考资料目录〔资料的统一编号“[×]”、书名、作者、出版单位、出版年月〕二．说明书撰写标准及要求1〕说明书中的计量单位、制图、制表、公式、缩略词和符号应遵循国家的有关规定。
2〕封面用电子文本打印3〕设计说明书要按照设计过程编写，要求结构思路清晰，论据充分、思路清晰、论述简明、书写公正。
4〕说明书的计算部分应列出计算所用公式，并代入相应的数据，最后的计算结果应标明单位，写出简短的结论及说明，但不用写出非常详细的计算过程。
5〕为了清楚的书写设计内容，设计说明书中应附有必要的简图，如：机构运动简图、轴的结构简图、轴的受力分析、弯、扭矩图等。
6〕所引用的计算公式和数据应注明出处〔注出参考资料的统一编号“[×]”、页数、公式号或表号等〕。
7〕说明书要求用A4纸排版，对每一单元的内容，都应有大小标题，且清晰醒目。
主要的参数、尺寸和规格以及主要的计算结果可写在纸张右侧已留出的长条框中。
最后加上封面装订成册，封面的格式见样本，说明书的书写格式如下表所示。
〔上下左右各留20mm 〕设计计算说明书的书写格式计算项目及内容 主要结果……………… 6 轴的设计计算 ………………6.2 减速器低速轴的设计 ………………6.2.4 轴的计算简图〔图7-2〔b 〕〕 从动齿轮的受力，根据前面计算知 圆周力 F t2=F t1=2252N 径周力 F r 2=F r 1=831N 轴周力 F a 2=F a 1=372N链轮对轴的作用力，根据前面计算知Q R =4390N 低速轴的空间受力简图，如图7-2〔b 〕所示。
机械设计基础课程设计 计算说明书
机械设计基础课程设计计算说明书全文共3篇示例，供读者参考机械设计基础课程设计计算说明书1经过两周的奋战我们的课程设计终于完成，在这次课程设计中我学到得不仅是专业的知识，还有的是如何进行团队的合作，因为任何一个作品都不可能由单独某一个人来完成，它必然是团队成员的细致分工完成某一小部分，然后在将所有的部分紧密的结合起来，并认真调试它们之间的运动关系之后形成一个完美的作品。
这次课程设计，由于理论知识的不足，再加上平时没有什么设计经验，一开始的时候有些手忙脚乱，不知从何入手。
在设计过程中，我通过查阅大量有关资料，与同学交流经验和自学，并向老师请教等方式，使自己学到不少知识，也经历不少艰辛，但收获同样巨大。
在整个设计中我懂得许多东西，树立对自己工作能力的信心，相信会对今后的学习工作生活有非常重要的影响。
而且大大提高动手的.能力，使我充分体会到在创造过程中探索的艰难和成功时的喜悦虽然这个设计做的可能不太好，但是在设计过程中所学到的东西是这次课程设计的最大收获和财富，使我终身受益。
在这次课程设计中也使我们的同学关系更进一步，同学之间互相帮助，有什么不懂的大家在一起商量，听听不同的看法对我们更好的理解知识，所以在这里非常感谢帮助我的同学。
在这种相互协调合作的过程中，口角的斗争在所难免，关键是我们如何的处理遇到的分歧，而不是一味的计较和埋怨。
这不仅仅是在类似于这样的协调当中，生活中的很多事情都需要我们有这样的处理能力，面对分歧大家要消除误解，相互理解，增进解，达到谅解。
也许很多问题没有想象中的那么复杂，关键还是看我们的心态，那种处理和解决分歧的心态，因为我们的出发点都是一致的。
经过这次课程设计我们学到很多课本上没有的东西，它对我们今后的生活和工作都有很大的帮助，所以，这次的课程设计不仅仅有汗水和艰辛，更的是苦后的甘甜。
机械设计基础课程设计计算说明书2紧张而辛苦的两周课程设计结束了。
当我快要完成设计的时候感觉全身心舒畅，眼前豁然开朗。
机械设计基础课程设计说明书 完整版
机械设计基础课程设计说明书
题目：带式输送机传动装置中的一级圆柱齿轮减速器
2009-2010学年第3学期
学院：工学院
专业：热能与动力工程
学生姓名：龙绪安
学号：08328030
起至日期：2010-7-13至2010-8-1
指导教师：高群
目录
A
课程设计任务书 (2)
B
计算过程及计算说明 (5)
一、传动方案拟定 (5)
二、电动机的选择 (5)
三、运动参数的计算 (6)
四、V带传动的设计计算 (6)
五、圆柱齿轮传动的设计计算 (7)
六、轴的设计计算 (8)
七、滚动轴承的选择计算 (10)
八、键的选择计算 (10)
九、联轴器的选择 (11)
十、润滑油及润滑方式的选择 (11)
十一、箱体设计 (11)
十二、总结 (12)
十三、参考文献 (12)
C
老师批点 (13)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《机械设计基础》课程设计船舶与海洋工程2013级1班第3组组长：xxx组员：xxx xxx xxx二〇一五年六月二十七日《机械设计基础》课程设计说明书设计题目：单级蜗轮蜗杆减速器学院：航运与船舶工程学院专业班级：船舶与海洋工程专业一班学生姓名：xxx指导老师：xxx设计时间：2015-6-27重庆交通大学航运与船舶工程学院2013级船舶与海洋工程《机械设计基础》课程设计任务书1. 设计任务设计某船舶锚传动系统中的蜗杆减速器及相关传动。
2. 传动系统参考方案（见下图）锚链输送机由电动机驱动。
电动机1通过联轴器2将动力传入单级蜗杆减速器3，再通过联轴器4，将动力传至输送锚机滚筒5，带动锚链6工作。
锚链输送机传动系统简图1——电动机；2——联轴器；3——单级蜗杆减速器；4——联轴器；5——锚机滚筒；６——锚链3. 原始数据设锚链最大有效拉力为F(N)=3000 N，锚链工作速度为v=0.6 m/s，锚链滚筒直径为d=280 mm。
4. 工作条件锚传动减速器在常温下连续工作、单向运动；空载起动，工作时有中等冲击；锚链工作速度v的允许误差为5%；单班制（每班工作8h）,要求减速器设计寿命8年，大修期为3年，小批量生产；三相交流电源的电压为380/220V。
5. 每个学生拟完成以下内容（1）减速器装配图1张（A1号或A0号图纸）。
（2）零件工作图2~3张（如齿轮、轴或蜗杆等）。
（3）设计计算说明书1份（约6000~8000字）。
目录1、运动学和动力学的计算 (1)2、传动件的设计计算 (5)3、蜗杆副上作用力的计算 (8)4、减速器箱体的主要结构尺寸 (9)5、蜗杆轴的设计计算 (11)6 、键连接的设计 (14)7、轴及键连接校核计算 (15)8、滚动轴承的寿命校核 (18)9、低速轴的设计与计算 (19)10、键连接的设计 (22)11、润滑油的选择 (22)12、附件设计 (23)13、减速器附件的选择 (24)参考文献： (26)1、运动学和动力学的计算速速Y132S-6 3 1000 960 23.44Y100L2-4 3 1500 1430 34.92Y132M-8 3 750 710 17.39综合考虑电动机和传动装置的尺寸、质量以及涡轮传动的传动比，选择Y132S-6型电动机较为合适，即电动机的额定功率edp=4kW，满载转速m n=960r/min 总传动比适中，传动装置较紧凑。
Y132S-6型电动机的主要尺寸和安装尺寸见下表：中心高H外形尺寸L×（AC/2＋AD）×HD底角安装尺寸A×B地脚螺栓孔直径K轴身尺寸D×E装键部位尺寸F×G×D 132475×345×315216×1401238×8010×33×38参数电动机轴Ⅰ轴Ⅱ轴滚筒轴2、传动件的设计计算2.1蜗杆副的设计计算 2.1.1选择材料蜗杆：45钢，表面淬火45-55HRC ；蜗轮：10-3铝青铜ZCuAl10Fe3，砂模铸造，假设相对滑动速度vs<6m/s2.1.2确定许用应力根据参考文献《机械设计基础（第六版）》杨可桢 程光蕴 李仲生 钱瑞明 主编 高等教育出版社第201-202页表12-5和表12-6 许用接触应力 [σH]=200MPa 许用弯曲应力 [σF]=80MPa 2.1.3参数的选择蜗杆头数 Z1=2蜗轮齿数 Z2=i •Z1=23.44×2=46.88 则Z2取47 使用系数 KA=1.3 综合弹性系数 ZE=150接触系数Z ρ 取d1/a=0.4 由图12-11得，ZP=2.8 见参考文献《机械设计基础（第六版）》杨可桢 程光蕴 李仲生 钱瑞明 主编 高等教育出版社第201页图12-11 2.1.4确定中心距a转速n （r/min ） 输入功率P/KW 输入转矩T(N •m)960 2.5 24.87960 2.4552 24.4240.96 1.92 447.6640.96 1.867 435.30传动比23.44mm Z Z T K a H P E A 144)2008.2150(5245973.1)][(32322=⨯⨯⨯=≥σ 取整：a=145mm5314568.068.0875.0875.01=⨯=≈a d04.547531452221=-⨯=-=z d a m 查询参考文献《机械设计基础（第六版）》杨可桢 程光蕴 李仲生 钱瑞明 主编 高等教育出版社第195页表12-1可得 若取m=6.3,d1=63mm 则31247.2500mm d m = d2=mZ2=6.3X4.7=296.1mm 则中心距a 为mm d d a 55.178)1.29661(21)(2121=+=+=2.1.4验算蜗轮圆周速度v2、相对滑动速度vs 、及传动总效率η 1）蜗轮圆周速度v2s m n d v /635.010006096.401.29614.3100060222=⨯⨯⨯=⨯=π2）导程角 由︒==⇒=31.11arctan tan 1111d mzd mz γγ 3）相对滑动速度vs s m s m n d v s /6/23.331.11cos 1000609606314.3cos 10006011<=︒⨯⨯⨯=⨯=γπ与初选值相符，选用材料合适 4）传动总效率η查询参考文献《机械设计基础（第六版）》杨可桢 程光蕴 李仲生 钱瑞明 主编 高等教育出版社第204页表12-7及公式（12-13）可知当量摩擦角 ︒=6.1'ρ85.0~82.0)6.131.11tan(31.11tan )97.0~95.0()tan(tan )97.0~95.0('=︒+︒︒=+=ργγη 原估计效率0.75与总效率相差较大，需要重新验算。
2.1.5验算蜗轮抗弯强度蜗轮齿根抗弯强度验算公式为F F A F a Y m d d T K ][cos 53.12212σγσ≤=其中当量齿数85.4931.11cos 47cos 332=︒==γZ Z V 查询参考文献《机械设计基础（第六版）》杨可桢 程光蕴 李仲生 钱瑞明 主编 高等教育出版社 第177页图11-8可得4.22=a F YMPa MPa F F 80][73.74.231.11cos 3.61.296634476603.153.1=<=⨯︒⨯⨯⨯⨯⨯=σσ所以强度足够2.2计算蜗杆传动等其他几何尺寸 2.2.1蜗杆相关几何尺寸计算及其说明计算结果 分度圆直径 mm mq d 631== 齿顶高 mm m h a 3.61== 全齿高mm c h m m h h a a 2.143.625.13.61)(1=⨯+⨯=++=***齿顶圆直径 mm q m d a 6.75)210(3.6)2(1=+⨯=+= 齿根圆直径 mm q m d f 88.47)4.210(3.6)4.2(1=-⨯=-= 蜗杆螺旋部分长度066.873.6)4706.011()06.011(21=⨯⨯+=+≥m z b(因为当m<10时，b1加长15~25mm ，故取b1=110mm;参见参考文献《机械设计常用公式速查手册》张继东 编 机械工业出版社 第103页）d1=63mm ha1=6.3mm h1=14.20mm da1=75.60mm df1=47.88mmb1=110mmPa1=19.78mm蜗杆轴向齿距 mm m P a 78.193.614.31=⨯==π 2.2.2蜗轮相关几何尺寸 计算及其说明计算结果 分度圆直径 mm d 1.2962=齿顶圆直径 mm z m d a 7.308)247(3.6)2(22=+⨯=+= 齿根圆直径mm z m d f 98.280)4.247(3.6)4.2(22=-⨯=-= 外圆直径 mm m d d a e 2.3185.122=+≤ 蜗轮齿宽 mm q m b 09.48)15.0(22=++= 轮缘宽度 mm d B a 70.5675.01=≤d2=296.10mm da2=308.70m mdf2=280.98m mde2=318.20m mb2=48.09mm 取B=56.70mm2.2.3热平衡计算取油温t=65℃，空气温度t=20℃,通风良好，t α取15W/(m 2·℃),传动效率η为0.75； 由公式 ][)1(10001t AP t t ∆≤-=∆αη 得：2111.1)1(1000m tP A t =∆-=αη 其中1p =3kw t ∆=45℃3、蜗杆副上作用力的计算3.1.1已知条件 1)高速轴传递的转矩 T1=24870N ·mm 转速 n1=960r/min 分度圆直径 d1=63mm2)低速轴传递的转矩 T2=447660N ·mm 转速 n2=40.96r/min 分度圆直径 d2=296.1mm 3.1.2蜗杆上的作用力 1）圆周力 N d T F t 238.775632442022111=⨯==其方向与力作用点圆周速度方向相反 2）轴向力 N d T F a 71.30231.29644766022221=⨯==其方向与蜗轮的转动方向相反3）径向力 N F F n a r 54.110020tan 71.3023tan 11=︒⨯==α 其中αn=20°其方向力由力的作用点指向轮1的转动中心 3.1.3蜗轮上的作用力蜗轮上的轴向力、圆周力、径向力分别与蜗杆上相应的圆周力、轴向力、径向力大小相等，方向相反，即蜗轮上的作用力为： Fa2=Ft1；Ft2=Fa1；Fr2=Fr14、减速器箱体的主要结构尺寸根据参考文献《机械设计课程设计手册》 贾北平 韩贤武 主编 华中科技出版社 第18-20页表4-1和表4-3得单位： mm 名称 符号 尺寸关系 尺寸大小箱座壁厚 δ 0.04α+3≥8 10 箱盖壁厚 δ1 δ1=0.085δ≥89 箱盖凸缘厚度b11.5δ113箱座凸缘厚度 b 1.5δ16 箱座底凸缘厚度b2 2.5δ26 地角螺钉直径df 0.036α+12 M20 地角螺钉数目n 4 4 轴承旁连接螺栓直径d1 0.75 df M16 盖与座连接螺栓直径d2 (0.5~0.6) df M10 连接螺栓Md2的间距l 150~200 170 轴承端盖螺钉直径d3 (0.4~0.5) df M10 视孔盖螺钉直径d4 (0.3~0.64) df M8 定位销直径 d (0.7~0.8) d2 M8Mdf、Md1、Md至外箱壁距离C1见表4-3 26,22,16Mdf、Md1、Md至凸缘边缘距离C2见表4-3 24,20,14轴承旁凸台半径R1 C2 14 凸台高度h 根据低速轴轴承座外径确定外箱壁至轴承座端面距离l1 C1+C2+(5~10) 55~60 箱盖、箱座肋骨m1、m2m1≈0.85δ1、m2≈0.85δ7.4、8.7轴承端盖外径D2 D+(5~5.5),D-轴承外径(125) 125 轴承旁螺栓距离s s≈D2 125减速器零件的位置尺寸单位：mm代号名称荐用值代号名称荐用值/mm/mmΔ1 齿顶圆至箱体内壁距离 15 Δ7 箱底至箱底内壁的距离20 Δ2 齿轮端面至箱体内壁距离 10H 减速器中心高 Δ3轴承端面至箱体内壁距离轴承用脂润滑时 轴承用油润滑时4 L1 箱体内壁至轴承座孔外端面的距离Δ4 旋转零件间的轴向距离 12 L2 箱体内壁轴向间距 Δ5 齿轮顶圆至周彪面的距离 13 L3 轴承座孔外端面间距 Δ6大齿轮顶圆至箱体底面内壁间距35 e轴承端盖凸缘厚度125、蜗杆轴的设计计算5.1.1已知条件 1)参数传递的功率 P1=2.455KW ，转速n1=960r/min ，转矩T1=24.42N •m ，分度圆直径63mm ，df1=47.88宽度b1=110mm 2)材料的选择因传递的功率不大，并对重量及结构尺寸无特殊要求，所以选用常用的45号钢，考虑到蜗轮、蜗杆有相对滑动，因此蜗杆表面采用淬火处理。
