国家轴承执行标准
中国滚针轴承现行标准汇总
中国滚针轴承现行标准汇总
中国滚针轴承现行标准主要包括以下几项：
1. GB/T 273.1-2020 滚动轴承第1部分：滚子直径系列
2. GB/T 27
3.2-2020 滚动轴承第2部分：滚子长度系列
3. GB/T 273.3-2020 滚动轴承第3部分：外径系列
4. GB/T 273.4-2020 滚动轴承第4部分：内径系列
5. GB/T 273.5-2020 滚动轴承第5部分：宽度系列
6. GB/T 14710-2020 滚动轴承扇形锥形滚子轴承滚子直径系列
7. GB/T 14711-2020 滚动轴承扇形锥形滚子轴承滚子长度系列
8. GB/T 27306-2019 直线轴承滚针直径系列
9. GB/T 27307-2019 直线轴承滚针长度系列
以上是中华人民共和国国家标准委员会发布的一些滚针轴承相关的标准，其中前面几个是关于滚针轴承尺寸的标准，后面的几个是关于扇形锥形滚子轴承和直线轴承滚针尺寸的标准。
这些标准规定了滚针轴承的尺寸、公差、材料和技术要求等方面，是滚针轴承生产和使用的参考依据。
轴承标准一览
轴承标准一览轴承是机械设备中重要的零配件之一，根据国际标准组织的规定，轴承按照不同的结构、尺寸和用途分为不同的型号和系列。
下面是常见的轴承标准一览。
1. ISO标准ISO标准是国际机构发布的一系列轴承标准，其中最为常见的标准是ISO 15和ISO 492。
ISO 15主要规定了滚动轴承的尺寸、几何形状和精度等要求，包括单列球式、圆锥式、圆柱式、滚针式、角接触式滚动轴承等；而ISO 492则规定了滚动轴承的精度等级，包括P0、P6、P5、P4、P2等不同等级。
2. GB标准GB标准是中国国家标准制定机构发布的轴承标准，其规定了轴承的型号、结构、尺寸和精度等要求。
常见的GB标准有：GB/T 276-1994 钢轴承——型号表示法、GB/T307.2-2005 滚动轴承——滚动轮径系列及公差、GB/T 307.3-2005 滚动轴承——径向间隙系列及公差等。
DIN标准是德国机械工业标准制定机构发布的一系列轴承标准，包括DIN 616、DIN 617和DIN 625等。
DIN 616规定了各种结构的轴承的尺寸和公差，DIN 617规定了单列滚动轴承的尺寸和公差，DIN 625规定了单列深沟球轴承的尺寸和公差。
ANSI标准是美国国家标准化组织发布的一系列轴承标准，其规定了轴承的结构、尺寸和精度等要求。
常见的ANSI标准有：ANSI/ABMA 9-1990 滚动轴承基本型号、ANSI/ABMA 11-1990 滚动轴承精度等级、ANSI/ABMA 12.1-1997 轴承铁芯规范等。
JIS标准是日本工业标准制定机构发布的轴承标准，常见的JIS标准包括：JIS B 1514-1:2017 滚动轴承——一排球型滚动轴承。
总之，轴承标准的制定对于轴承产品的质量和性能具有重要意义，也方便了轴承产品的交流和使用。
企业和行业应当严格遵守相应的轴承标准，确保轴承产品符合标准要求，确保产品质量和使用安全。
国家轴承执行标准
国家轴承执行标准
一、振动加速度国家标准（俗称Z标）
（1）该标准制定比较早，以测量轴承旋转时的振动加速度值，来判定轴承的质量等级，分为Z1、Z2、Z3由低到高三个质量等级。
目前国内轴承制造厂家仍然在使用，以振动加速度值来衡量轴承的优劣，仅仅简单地反映了轴承的疲劳寿命。
二、振动速度标准（俗称V标）
1、由于原振动加速度标准还没有废除，所以该标准是以机械工业部颁标准出现的，是参考欧洲标准结合我国实际情况和需要制定的，以检测轴承振动速度来划分轴承的质量等级（等同于国家标准）。
分为V、V1、V
2、V
3、V4五个质量等级。
各种球轴承质量等级从低到高为V、V1、V2、V3、V4
；辊子轴承（圆柱、圆锥）质量等级从低到高为V、V1、V2、V3四个质量等级。
2、以检测轴承不同频率段（低频、中频、高频）的振动
b
速度来反映轴承的质量。
可以大体分析出轴承是否存在几何尺寸问题(如钢圈椭圆)、滚道/滚动体的质量问题,保持架的质量问题,比以振动加速度来考察轴承质量有了显著地进步。
目前国内出口欧洲的轴承、我国军方和航天工业均按照该标准进行轴承质量检测，同时检测欧洲进口轴承质量和分辨假冒进口轴承提供了可行的手段。
3、轴承质量检测存在两个标准并行的局面，而“Z标”质量等级很高的轴承，以“V标”检测时未必有好的质量表现，两者之间没有任何对应关系。
这在轴承的质量检测中是要特别注意的。

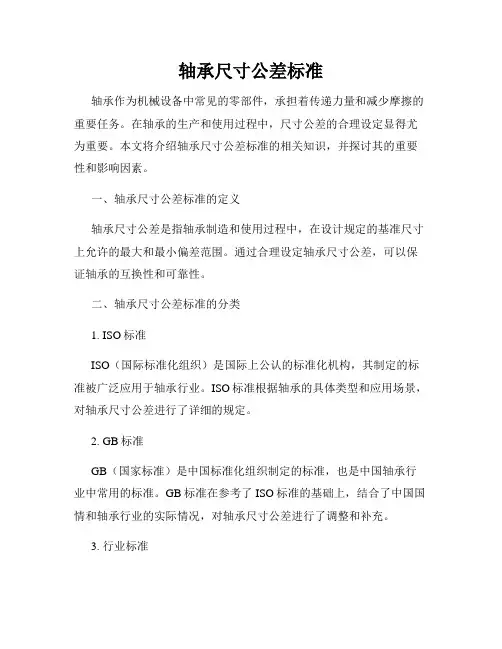

轴承尺寸公差标准
轴承尺寸公差标准轴承作为机械设备中常见的零部件，承担着传递力量和减少摩擦的重要任务。
在轴承的生产和使用过程中，尺寸公差的合理设定显得尤为重要。
本文将介绍轴承尺寸公差标准的相关知识，并探讨其的重要性和影响因素。
一、轴承尺寸公差标准的定义轴承尺寸公差是指轴承制造和使用过程中，在设计规定的基准尺寸上允许的最大和最小偏差范围。
通过合理设定轴承尺寸公差，可以保证轴承的互换性和可靠性。
二、轴承尺寸公差标准的分类1. ISO标准ISO（国际标准化组织）是国际上公认的标准化机构，其制定的标准被广泛应用于轴承行业。
ISO标准根据轴承的具体类型和应用场景，对轴承尺寸公差进行了详细的规定。
2. GB标准GB（国家标准）是中国标准化组织制定的标准，也是中国轴承行业中常用的标准。
GB标准在参考了ISO标准的基础上，结合了中国国情和轴承行业的实际情况，对轴承尺寸公差进行了调整和补充。
3. 行业标准除了ISO和GB标准外，一些行业协会或轴承制造商也会根据自身需求，制定适用于特定轴承类型的尺寸公差标准。
这些行业标准通常在特定的轴承市场和应用领域中得到广泛应用。
三、轴承尺寸公差标准的重要性轴承尺寸公差的合理设定对于轴承的质量和性能具有重要的影响。
正确的尺寸公差设计可以保证轴承的准确装配和使用，提高轴承的转动精度和工作寿命。
1. 互换性在大批量生产轴承的过程中，互换性是十分重要的。
合理的尺寸公差设计可以确保不同厂家生产的轴承能够互相替换使用，降低了制造成本和维修难度。
2. 轴承的转动精度轴承的转动精度与其尺寸公差密切相关。
过大的公差将导致轴承的装配间隙过大，影响轴承在工作时的转动精度。
而过小的公差则容易导致装配困难和轴承的故障。
3. 工作寿命轴承的工作寿命与尺寸公差的合理性密切相关。
适当的尺寸公差设计可以保证轴承的内部结构紧凑，减少摩擦和磨损，提高轴承的使用寿命。
四、轴承尺寸公差的影响因素轴承尺寸公差的确定涉及到多个因素，包括轴承类型、基准尺寸、轴承材料等。
调心滚子轴承执行标准
调心滚子轴承执行标准
调心滚子轴承执行的国家标准主要有以下几个。
1.GB/T307.1-2005：滚子轴承向心滚子轴承和推力滚子轴承尺寸和公差。
这个标准规定了向心滚子轴承和推力滚子轴承的尺寸、公差、技术要求等。
2.GB/T5859-2023：滚动轴承推力调心滚子轴承外形尺寸。
这个标准规定了符合GB/T27
3.2-2018的推力调心滚子轴承的外形尺寸，适用于轴承的设计和选型。
3.GB/T272-2017：滚动轴承代号方法。
这个标准规定了滚动轴承的代号方法，包括轴承类型、尺寸系列、内径等。
4.GB/T274：滚动轴承倒角尺寸。
这个标准规定了滚动轴承倒角尺寸的要求。
需要注意的是，调心滚子轴承可能还有其他相关的行业标准或技术文件，具体执行哪个标准需要根据轴承的类型、尺寸和应用场景来确定。
在选购轴承时，建议向生产商或销售商了解轴承的具体执行标准。

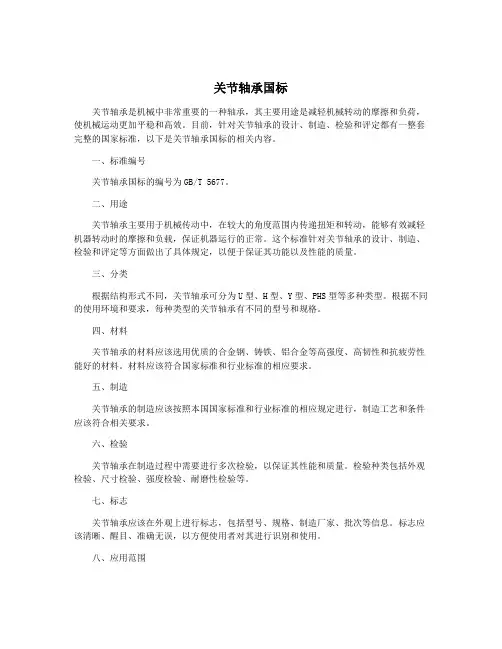

关节轴承国标
关节轴承国标关节轴承是机械中非常重要的一种轴承，其主要用途是减轻机械转动的摩擦和负荷，使机械运动更加平稳和高效。
目前，针对关节轴承的设计、制造、检验和评定都有一整套完整的国家标准，以下是关节轴承国标的相关内容。
一、标准编号关节轴承国标的编号为GB/T 5677。
二、用途关节轴承主要用于机械传动中，在较大的角度范围内传递扭矩和转动，能够有效减轻机器转动时的摩擦和负载，保证机器运行的正常。
这个标准针对关节轴承的设计、制造、检验和评定等方面做出了具体规定，以便于保证其功能以及性能的质量。
三、分类根据结构形式不同，关节轴承可分为U型、H型、Y型、PHS型等多种类型。
根据不同的使用环境和要求，每种类型的关节轴承有不同的型号和规格。
四、材料关节轴承的材料应该选用优质的合金钢、铸铁、铝合金等高强度、高韧性和抗疲劳性能好的材料。
材料应该符合国家标准和行业标准的相应要求。
五、制造关节轴承的制造应该按照本国国家标准和行业标准的相应规定进行，制造工艺和条件应该符合相关要求。
六、检验关节轴承在制造过程中需要进行多次检验，以保证其性能和质量。
检验种类包括外观检验、尺寸检验、强度检验、耐磨性检验等。
七、标志关节轴承应该在外观上进行标志，包括型号、规格、制造厂家、批次等信息。
标志应该清晰、醒目、准确无误，以方便使用者对其进行识别和使用。
八、应用范围关节轴承国标适用于所有需使用关节轴承的设备、机械和设施，如工厂、机械厂、汽车制造厂、冶金厂、造船厂等。
使用者应该按照相关的规定和要求，正确使用和维护关节轴承，以保证其使用寿命和安全性。
总之，关节轴承国标GB/T 5677是制定和管理关节轴承行业的重要标准，具有指导性、约束性和推广性的特点，能够促进关节轴承的技术进步和产业发展。
关节轴承作为机械传动中不可或缺的部分，其性能和质量将直接影响到整个机械设备的运行和效率，因此使用者应该高度重视，按照国家标准和行业标准的相关要求进行正确的使用和维护。
轴承油隙标准
中华人民共和国国家标准GB/T 4604—93:滚动轴承径向游隙中华人民共和国国家标准滚动轴承径向游隙Rolling bearings—Radial internal clearance(GB/T 4604—93代替GB 4604—84)本标准等效采用国际标准ISO5753—1991《滚动轴承径向游隙》。
1 主题内容与适用范围本标准规定了下列类型圆柱孔轴承以及圆锥孔轴承的径向游隙值。
a. 深沟球轴承（外球面球轴承除外，其游隙值规定在JB 5304中）；b. 调心球轴承；c. 圆柱滚子轴承；d. 滚针轴承；e. 调心滚子轴承。
在附录中推荐了双列圆柱滚子轴承的径向游隙值。
给出的游隙值适用于无预负荷的轴承和在结构上能承受纯径向负荷的轴承。
本标准所列游隙值，供订户检验轴承时使用。
2 引用标准GB 4199 滚动轴承公差定义GB 4603 滚针轴承重系列尺寸和公差GB 5801 滚针轴承轻、中系列尺寸和公差JB 5304 滚动轴承外球面球轴承径向游隙3 定义轴承径向游隙（无预负荷和能承受纯径向负荷）的定义规定在GB 4199的6．1．1条内。
4 径向游隙值4．1 深沟球轴承的径向游隙应符合表1的规定。
表1 深沟球轴承(um)4.2 调心球轴承的径向游隙应符合表2和表3的规定。
表2 圆柱孔调心球承(um)表3 圆锥孔调心球轴承(um)4．3 圆柱滚子轴承的径向游隙应符合表4的规定。
表4 圆柱孔圆柱子轴承(um)4．4 滚针轴承的径向游隙除冲压外圈滚针轴承和重系列滚针轴承外，有内、外圈和保持架的滚针轴承采用表4中给出的圆柱滚子轴承的径向游隙值。
圈的重系列滚针轴承（见GB 4603）和内圈作为一个分离零件交货的有保持架滚针轴承，其径向游隙由内圈滚道直径和滚针组件内径决定。
这些直径公差规定在GB 4603和GB5801中。
4．5 调心滚子轴承的径向游隙应符合表5和表6的规定。
表5 圆柱孔调心滚子轴承(um)GB/T 4604—93 (um)附录A推荐的双列圆柱滚子轴承径向游隙（补充件）表A1 推荐的圆锥孔双列圆柱滚子轴承径向游隙(um)表A2 推荐的圆柱孔双列圆柱滚子轴承径向游隙(um)表A2 推荐圆柱孔双列圆柱滚子轴承径向游隙 (um)附加说明：本标准由中华人民共和国机械电子工业部提出。
调心球轴承标准
调心球轴承标准标题：调心球轴承标准详解一、引言调心球轴承，作为一种能够自动调整轴心线偏斜的滚动轴承，广泛应用于冶金、矿山、化工、轻工、纺织、电机、农机等领域中需要承受径向载荷和双向轴向载荷，并且对同轴度要求不高的机械设备上。
其独特的设计允许它在一定程度上自动适应由于错误安装或轴变形产生的同心度误差。
本文将详细介绍调心球轴承的标准规范及其应用特点。
二、调心球轴承结构与规格标准调心球轴承主要由内圈、外圈、钢球、保持架等组成。
按照国家标准GB/T 276-2013《滚动轴承调心球轴承外形尺寸》规定，调心球轴承的外形尺寸包括直径系列、宽度系列以及内径尺寸，均有明确的标准化数值范围。
此外，其接触角一般为40°，可以提供较大的径向和轴向承载能力。
三、调心球轴承性能参数标准调心球轴承的性能参数主要包括额定动载荷、额定静载荷、极限转速、参考转速等。
这些参数需符合GB/T 307.1-2005《滚动轴承向心轴承公差》等相关国家标准的要求。
其中，载荷能力和转速的选择应根据设备的实际运行条件和工作环境来确定。
四、调心球轴承材料及热处理标准调心球轴承内外环和滚动体通常采用优质高碳铬轴承钢制造，其化学成分、力学性能及硬度应满足GB/T 3086《高碳铬轴承钢》的规定。
而热处理工艺则需遵循GB/T 30910《滚动轴承钢球第1部分：高碳铬轴承钢球》的相关要求，以确保轴承的耐磨性和疲劳寿命。
五、调心球轴承安装与维护标准调心球轴承的安装必须严格按照相关设备的操作手册进行，同时参照GB/T 3073-2013《滚动轴承安装、使用和维护指南》的标准执行，以避免因安装不当造成的早期失效。
在运行过程中，定期检查和正确润滑也至关重要，这同样有赖于相关维护保养规程的指导。
总结：调心球轴承作为机械传动系统中的关键部件，其各项性能和技术指标均受到国家严格的标准制约。
用户在选择和使用调心球轴承时，应当全面了解并遵循上述标准，以保证设备稳定、高效地运行。
22216轴承执行标准
22216轴承执行标准
一、尺寸标准
22216轴承的尺寸标准遵循国家标准GB/T 24611-2009，该标准规定了深沟球轴承的尺寸系列、内径、外径、宽度及公差等尺寸参数。
具体尺寸如下：内径：80mm
外径：140mm
宽度：28mm
二、精度等级
22216轴承的精度等级根据使用场合和要求分为P0、P6、P5、P4、P2五个等级。
其中，P0为普通级，P6为较高精度级，P5为高精度级，P4为超高精度级，P2为最高精度级。
具体的精度等级应按照使用要求和图纸规定进行选择。
三、材料标准
22216轴承的材料一般为优质碳素结构钢，如GCr15等。
这些材料具有良好的强度、韧性和耐磨性，能够满足轴承长时间运转的要求。
同时，材料的质量和成分含量应符合相关国家标准和行业标准的规定。
四、热处理标准
22216轴承的热处理标准主要包括退火、淬火和回火等工艺。
这些工艺能够提高材料的硬度和耐磨性，同时保证轴承的尺寸稳定性和精度。
具体的热处理工艺和参数应根据轴承的材质和使用要求进行选择和调整。
五、表面处理标准
22216轴承的表面处理标准主要包括镀铬、喷丸等工艺。
这些工艺能够提高轴承表面的硬度和抗腐蚀能力，同时保证轴承的尺寸稳定性和精度。
具体的表面处理工艺和参数应根据轴承的使用环境和要求进行选择和调整。
轴承的精度等级及其选用
轴承的精度等级及其选用轴承的精度包括尺寸精度和旋转精度,尺寸精度是将轴承安装于轴或轴承箱时所要求的项目,它包括内径、外径、宽度、倒角尺寸公差或允许值。
几何精度包括内径偏差、平均内径差、外径偏差、平均外径差、套圈端面平行差的允许值。
旋转精度是规定旋转时振摆的，包括内圈及外圈径向摆动和轴向摆动，内圈侧摆及外径面垂直度公差范围。
轴承的精度等级从普通级0级到6级、5级、4级及2级，依次增高。
轴承的等级具体分为四级：PO-P6-P5-P4-P2，PO级为国家规定的标准，也是轴承行业最为普通的标准，所以也叫普通级，现国内的绝大多数的厂商也都是以生产PO级的产品，P 2级为最高精密级！具体也技术参数也有标准的。
简单总结如下：精度的基准滚动轴承的精度分（主要）尺寸精度与旋转精度。
精度等级已标准化，分为0级、6X级、6级、5级、4级、2级六个等级。
精度从0级起依次提高，对于一般用途0级已足够，但在用于表1所示条件或场合时，需要5级或更高的精度。
以上的精度等级虽然是以ISO标准为基准制定的，但其称呼在各国标准中有所不同。
尺寸精度（与轴及外壳安装有关的项目）1、内径、外径、宽度及装配宽度的允许偏差2、滚子组内复圆直径及外复圆直径的允许偏差3、倒角尺寸的允许界限值4、宽度的允许变动量旋转精度（与旋转体跳动有关的项目）1、内圈及外圈的允许径向跳动和轴向跳动2、内圈的允许横向跳动3、外径面倾斜度的允许变动量4、推力轴承滚道厚度的允许变动量5、圆锥孔的允许偏差和允许变动量轴承类型与适用精度等级轴承形式适用标准适用精度等级深沟球轴承GB307 0级6级5级4级2级角接触球轴承0级6级5级4级2级调心球轴承0级圆柱滚子轴承0级6级5级4级2级圆锥滚子轴承公制系列（单列）GB307 0级6级6级5级4级公制系列（双列、四列）SB/T5341994 0级英制系列SB/CO/T1089 Class4 Class2 Class3 Class0 Class00调心滚子轴承GB307 0级推力球轴承0级6级5级4级推力调心滚子轴承0级GB/T30794标准将轴承等级划分为G E D C B。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国家轴承执行标准
国家轴承执行标准是指在国家范围内制定和实施的关于轴承产品的技术规范、检验方法、质量要求等方面的标准。
这些标准的制定旨在确保轴承产品的质量和安全性，推进轴承产业的健康发展。
国家轴承执行标准主要包括以下几个方面的内容：
1. 技术要求：国家轴承执行标准规定了轴承产品的尺寸、几何形状、材料、热处理、硬度等方面的技术要求。
例如，对于滚动轴承，标准可能规定滚道、滚动体和保持架的尺寸公差，接触角、接触圆等技术要求。
这些技术要求对于确保轴承产品的性能和可靠性至关重要。
2. 检验方法：国家轴承执行标准明确了轴承产品的检验方法和标准测试程序。
这些检验方法包括尺寸测量、材料分析、硬度测试、精密度量等。
检验方法的制定旨在通过一系列客观准确的测试手段来评估和验证轴承产品的质量。
3. 质量控制：国家轴承执行标准规定了轴承产品的质量控制体系和质量要求。
标准可能要求轴承制造企业建立严格的质量管理系统，包括原材料采购、生产加工、工艺控制、产品检验等环节。
通过对轴承产品全过程进行质量控制，可以有效提高轴承产品的质量，减少次品率和故障率。
4. 标志和标识：国家轴承执行标准规定了轴承产品的标志和标识要求。
标准可能规定标志和标识的规格、位置、颜色、字体
等方面的要求。
正确的标志和标识可以方便用户正确识别和选择合适的轴承产品，并提供相关信息用于维修和质量追溯。
值得注意的是，国家轴承执行标准一般由国家相关的标准化机构制定。
在制定这些标准时，通常会考虑国际标准和其他国家的经验，力求与国际接轨，并兼顾国内轴承产业的实际情况。
这样可以确保轴承产品的质量和可靠性达到国际水平，并促进国内轴承产业的健康竞争和发展。
国家轴承执行标准的实施对于推进轴承产品的质量提升、技术进步和市场竞争力的增强起着重要的作用。
通过标准的制定和实施，轴承产品的质量将得到有效保障，消费者的权益得到有效维护。
同时，标准还能为轴承产品的生产和质量控制提供有力的指导和参考，促进轴承产业的创新和可持续发展。
