实验一 数据库模式设计及建立实验报告
数据库实验报告
一、实验目的：1、根据给定的题目，把现实世界中的具体事物抽象为某一概念级的模型，即建立整个问题的概念模型，建立起数据库设计人员与用户之间的交流，为数据模型的建立奠定基础。
2、学会认识和分析现实世界，根据对用户需求，描述用户的数据要求：(1)、练习如何从中抽取实体；(2)、练习如何建立各实体之间的联系；(3)、从各实体和实体间的联系，抽取出数据处理的过程。
二、实验内容及要求1、问题描述：某大学需要使用计算机管理学生信息、成绩信息等，要求如下：(1)、学生信息管理，包含学生的基本信息，如学号、姓名、性别、出生日期等；还要包含学生的简历、社会关系等；(2)、课程管理，包含整个学校开设的所有课程；(3)、教学计划管理，包含设定各系各专业在哪学期开设什么样的课程，学分是多少；(4)、学生选课管理，包含学生在某学期选择什么样的课程；(5)、学生成绩管理，包含学生各课程的成绩、是否补考、补考成绩；(6)、学生奖惩管理，管理学生在校期间所获得的奖励和惩罚记录。
2、根据以上要求，为该大学的计算机管理系统建立数据库的概念模型三、实验设备及软件本次试验采用Power-designor6.0作为数据库的设计工具，VC++。
四、设计方案(1)、题目:概念模型的建立(2)、设计的主要思路我们知道概念模型是对信息世界建模，通常我们采用E—R图来描述现实世界的概念模型。
E—R图提供了表示实体型、属性和联系的方法。
在数据库概念设计阶段中，设计人员从用户的角度看待数据及处理要求和约束，产生一个反映用户观点的概念模式。
然后再把概念模式转换成逻辑模式。
将概念设计从设计过程中独立开来，使各阶段的任务相对单一化，设计复杂程度大大降低，不受特定DBMS 的限制。
建立E—R模型：实体和属性的定义：学生信息管理系统中主要有以下的15个实体，用实体（属性）表示为：学生（学号（主码）、学生姓名、学生性别、学生出生日期）；专业（专业代码（主码）、专业名称）；成绩（成绩）；课程（课程代码（主码），课程名称，学分）；学院（学院编码（主码），学院名称）；学校（学校代码（主码），学校名称）；教师（教师号（主码），教师姓名，教师性别）；政治面貌（政治面貌代号（主码），政治面貌名称）；缴费情况（序号（主码），缴费内容）；籍贯（籍贯代码（主码），籍贯名称）；国籍（国家代码（主码）、国家名称）；民族（民族代码（主码）、民族名称）；简历（简历序号，起始日期，截止日期，简历内容）；社会关系（关系序号，关系姓名，关系性别，关系工作单位，关系联系电话）；与本人关系（与本人关系代码（主码），与本人关系）；E-R模型的“联系”用于刻画实体之间的关联。
数据库原理与技术实验报告

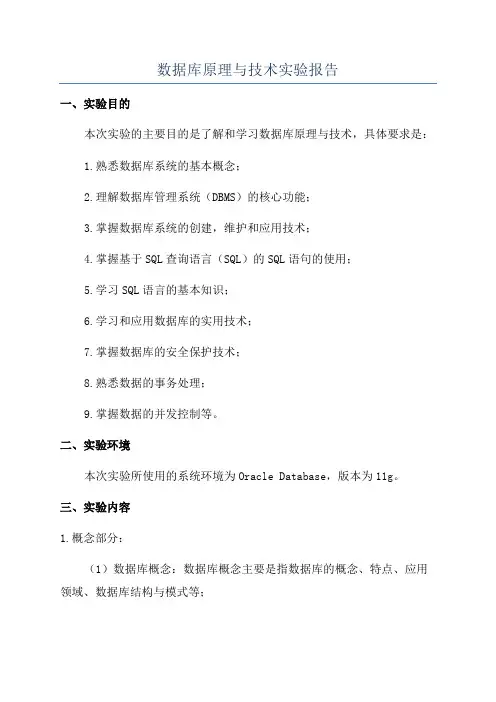

数据库原理与技术实验报告
一、实验目的
本次实验的主要目的是了解和学习数据库原理与技术，具体要求是：
1.熟悉数据库系统的基本概念；
2.理解数据库管理系统（DBMS）的核心功能；
3.掌握数据库系统的创建，维护和应用技术；
4.掌握基于SQL查询语言（SQL）的SQL语句的使用；
5.学习SQL语言的基本知识；
6.学习和应用数据库的实用技术；
7.掌握数据库的安全保护技术；
8.熟悉数据的事务处理；
9.掌握数据的并发控制等。
二、实验环境
本次实验所使用的系统环境为Oracle Database，版本为11g。
三、实验内容
1.概念部分：
（1）数据库概念：数据库概念主要是指数据库的概念、特点、应用领域、数据库结构与模式等；
（2）数据库管理系统：数据库管理系统（DBMS）是一种综合的数据管理软件，它有助于保护组织内的数据，并帮助实现全面的数据管理；
（3）数据库应用：数据库应用是一种以数据库管理系统为基础的应用程序，它主要是用来收集、组织、存储、操作和检索数据，以满足组织内的信息需要；
（4）SQL查询语言：SQL查询语言（SQL）是一种关系型数据库管理系统的标准化数据库查询语言。

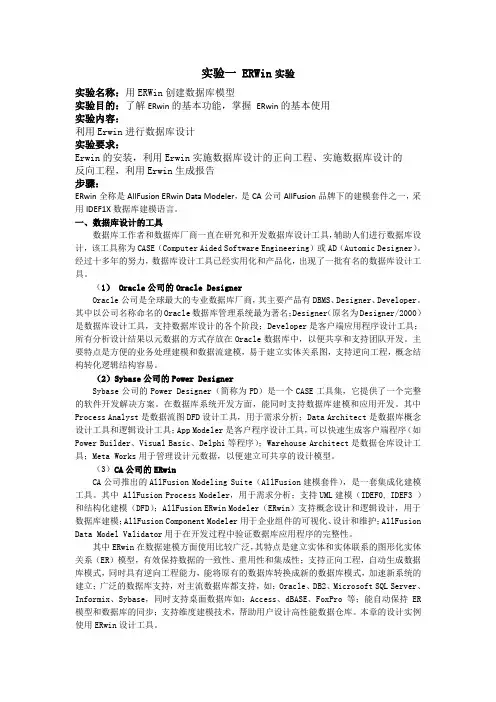

实验一 ERWin实验
实验一 ERWin实验实验名称：用ERWin创建数据库模型实验目的：了解ERwin的基本功能，掌握ERwin的基本使用实验内容：利用Erwin进行数据库设计实验要求：Erwin的安装，利用Erwin实施数据库设计的正向工程、实施数据库设计的反向工程，利用Erwin生成报告步骤：ERwin全称是AllFusion ERwin Data Modeler，是CA公司AllFusion品牌下的建模套件之一，采用IDEF1X数据库建模语言。
一、数据库设计的工具数据库工作者和数据库厂商一直在研究和开发数据库设计工具，辅助人们进行数据库设计，该工具称为CASE（Computer Aided Software Engineering）或AD（Automic Designer）。
经过十多年的努力，数据库设计工具已经实用化和产品化，出现了一批有名的数据库设计工具。
（1） Oracle公司的Oracle DesignerOracle公司是全球最大的专业数据库厂商，其主要产品有DBMS、Designer、Developer。
其中以公司名称命名的Oracle数据库管理系统最为著名；Designer（原名为Designer/2000）是数据库设计工具，支持数据库设计的各个阶段；Developer是客户端应用程序设计工具；所有分析设计结果以元数据的方式存放在Oracle数据库中，以便共享和支持团队开发。
主要特点是方便的业务处理建模和数据流建模，易于建立实体关系图，支持逆向工程，概念结构转化逻辑结构容易。
（2）Sybase公司的Power DesignerSybase公司的Power Designer（简称为PD）是一个CASE工具集，它提供了一个完整的软件开发解决方案。
在数据库系统开发方面，能同时支持数据库建模和应用开发。
其中Process Analyst是数据流图DFD设计工具，用于需求分析；Data Architect是数据库概念设计工具和逻辑设计工具；App Modeler是客户程序设计工具，可以快速生成客户端程序（如Power Builder、Visual Basic、Delphi等程序）；Warehouse Architect是数据仓库设计工具；Meta Works用于管理设计元数据，以便建立可共享的设计模型。
数据库实验报告(通用3篇)
数据库实验报告（通用3篇）数据库试验报告篇1一、实训时间：20_年5月13日至5月24日二、实训地点：三、实训目的与意义：1，这次实习可以使我们在课本上学到的学问用于实践增加了我对电脑技巧的一些认知。
2，通过这次实习也可以让我体验到上班族的生活为我将来毕业后找工作打下了基础。
3，并且这次实习可以非常好的关心我完成将来的毕业论文。
四、实训感悟：还依旧记得来的第一天对这里很茫然，不知道实习要做些什么。
然后经过老师的急躁讲解，熟悉了自己实习要做些什么，得到了许多心理熟悉，对许多问题都有了一些更深的了解。
同时，我熟识了河北玛世电子商务有限公司，总部位于国家命名的“中国丝网之乡”、“中国丝网产业基地”、中国丝网产销基地“、”中国丝网出口基地“—河北省安平县。
使我们队公司有了更进一步的了解实习，就是在实践中学习。
经过这半个月的实习训练，我了解到自己所学的如何在实践中运用。
当然学的更多的是如何在更新网站内容和添加商品，每天不厌其烦的更新添加，观察自己的胜利更多的是兴奋。
还有发布了一些关于公司产品的博客，比如新浪，网易。
而后又尝试在百度知道上提问与回答，在回答问题的过程中，通过网站搜寻相关内容来回答各种丝网问题，通过百度知道这个平台，我对公司又了更一步的了解。
经过半个月的实训我学到了许多之前没有学过没有接触到的东西，熟悉到自己的不足，需要更加努力，才能尽快的学会在社会上生活，敢于面对社会的压力，使自己可以在社会上成长进展。
数据库试验报告篇2由于平常接触的都是一些私人项目，这些项目大都是一些类库，其他人的沟通相对可以忽视不计，因此也就不考虑规范化的文档。
实际上从学习的经受来看，我们接触的学问体系都是属于比较老或比较传统的，与现在进展快速的IT行业相比许多状况已不再适用，尤其是当开源模式渐渐走近开发者后更是如此。
虽然这次是一个数据库课程设计，由于本人在选择项目的时候是本着对自己有实际应用价值的角度考虑的，所以其中也涉及到一些数据库以外的设计。
数据库的设计实验报告
一、实验目的1. 理解数据库设计的概念、过程和步骤。
2. 掌握数据库概念结构、逻辑结构和物理结构的设计方法。
3. 能够运用E-R图进行数据库概念结构设计。
4. 能够运用SQL语句进行数据库逻辑结构和物理结构设计。
二、实验环境1. 操作系统：Windows 102. 数据库管理系统：MySQL 5.73. 开发工具：MySQL Workbench三、实验内容1. 数据库概念结构设计2. 数据库逻辑结构设计3. 数据库物理结构设计四、实验步骤1. 数据库概念结构设计（1）分析需求，确定实体和属性以“图书管理系统”为例，确定实体和属性如下：实体：图书、读者、借阅信息属性：- 图书：书名、作者、出版社、ISBN、出版日期、分类号、库存数量- 读者：读者编号、姓名、性别、出生日期、联系电话、邮箱、住址- 借阅信息：借阅编号、图书编号、读者编号、借阅日期、归还日期、状态（2）绘制E-R图根据实体和属性，绘制E-R图如下：```图书(书名，作者，出版社，ISBN，出版日期，分类号，库存数量)读者(读者编号，姓名，性别，出生日期，联系电话，邮箱，住址)借阅信息(借阅编号，图书编号，读者编号，借阅日期，归还日期，状态) ```2. 数据库逻辑结构设计（1）确定关系模式根据E-R图，确定关系模式如下：- 图书(书名，作者，出版社，ISBN，出版日期，分类号，库存数量)- 读者(读者编号，姓名，性别，出生日期，联系电话，邮箱，住址)- 借阅信息(借阅编号，图书编号，读者编号，借阅日期，归还日期，状态)（2）编写SQL语句创建表```sqlCREATE TABLE 图书 (书名 VARCHAR(100),作者 VARCHAR(50),出版社 VARCHAR(50),ISBN VARCHAR(20),出版日期 DATE,分类号 VARCHAR(10),库存数量 INT);CREATE TABLE 读者 (读者编号 VARCHAR(10),姓名 VARCHAR(50),性别 CHAR(1),出生日期 DATE,联系电话 VARCHAR(20),邮箱 VARCHAR(50),住址 VARCHAR(100));CREATE TABLE 借阅信息 (借阅编号 VARCHAR(10),图书编号 VARCHAR(10),读者编号 VARCHAR(10),借阅日期 DATE,归还日期 DATE,状态 VARCHAR(10));```3. 数据库物理结构设计（1）确定索引根据需求，确定索引如下：- 图书表：ISBN、分类号- 读者表：读者编号- 借阅信息表：借阅编号、图书编号、读者编号（2）编写SQL语句创建索引```sqlCREATE INDEX idx_isbn ON 图书(ISBN);CREATE INDEX idx_分类号 ON 图书(分类号);CREATE INDEX idx_读者编号 ON 读者(读者编号);CREATE INDEX idx_借阅编号 ON 借阅信息(借阅编号);CREATE INDEX idx_图书编号 ON 借阅信息(图书编号);CREATE INDEX idx_读者编号 ON 借阅信息(读者编号);```五、实验结果与分析1. 通过实验，掌握了数据库设计的概念、过程和步骤。
数据库实验报告
学生学号实验课成绩武汉理工大学学生实验报告书课程名称数据库系统概论开课学院计算机科学与技术学院指导老师学生姓名专业班级2011 —2012 学年第二学期实验课程名称：数据库系统概论实验项目名称关系代数、ALPHA语言、QBE语言查询实验成绩实验者专业班级组别同组者实验日期年月日第一部分：实验分析与设计（可加页）一、实验内容描述（问题域描述）设有一个SPJ数据库，包括S,P,J,SPJ 4个关系模式：S(SNO,SNAME,STATUS,CITY）P(PNO,PNAME,COLOR,WEIGHT)J(JNO,JNAME,CITY)SPJ(SNO,PNO,JNO,QTY)试着用关系代数、ALPHA语言、QBE语言完成如下查询：1 求供应工程J1零件的供应商号码SNO；2 求供应工程J1零件P1的供应商号码SNO；3 求供应工程J1零件为红色的供应商号码SNO；4 求没有使用天津供应商生产的红色零件的工程号JNO；5 求至少用了供应商S1所供应的全部零件的工程号JNO。
二、实验基本原理与设计（包括实验方案设计，实验手段的确定，试验步骤等，用硬件逻辑或者算法描述）一般关系运算：1.选择：它是在关系R中选择满足给定条件的诸元组，记作σF（R）={t|t∈R∧F(t)=’真’}2.投影：是从R中选择出若干属性列组成新的关系，记作πA（R）{t【A】| t∈R}3.连接 :是从两个关系的笛卡尔积中选取属性间满足一定条件的元组。
4.除运算：R与S的除运算得到一个新的关系P（X），P是R中满足下列条件的元组在X属性列上得投影：元组在X上分量值X的象集Ys包含S在Y上得投影的集合。
三、主要仪器设备及耗材本次实验为理论性实验，只需要对关系代数有一定了解并能写出查询语句集合，不需要什么试验设备。
第二部分：实验调试与结果分析（可加页）一、调试过程（包括调试方法描述、实验数据记录，实验现象记录，实验过程发现的问题等）查询资料，对自己写的查询语句进行验证，仔细检查是否正确。
数据库实验报告
数据库实验报告《数据库系统概论》实验指导书2012-8-30⽬录实验⼀数据库服务器的连接及数据库的建⽴ (1)实验⼆简单SQL查询及数据库多表查询 (12)实验三视图、索引、存储过程和触发器的使⽤ .. 22实验四 E-R模型与关系模型的转换 (30)实验五维护数据的完整性（选做）错误！未定义书签。
实验六事务管理（课后选做）错误！未定义书签。
实验七数据库的备份与恢复（课后选做）错误！未定义书签。
实验⼀数据库服务器的连接及数据库的建⽴⼀、实验⽬的：了解连接数据库服务器的⾝份验证模式，熟悉样例数据库。
掌握DBMS中利⽤界⾯进⾏建库建表操作。
⼆、实验准备：数据模型由三个要素组成：数据结构、数据操作和完整性约束。
1、数据结构数据结构⽤于描述系统的静态特性，是所研究的对象类型的集合。
数据模型按其数据结构分为层次模型、⽹状模型和关系模型。
2、数据操作数据操作⽤于描述系统的动态特性，是指对数据库中各种对象的实例允许执⾏的操作的集合，包括操作及有关的操作集合。
3、数据的约束条件数据的约束条件是⼀组完整性规则的集合。
完整性规则是给定的数据及其联系所具有的制约和存储规则，⽤以限定符合数据库状态以及状态的变化，以保证数据的正确、有效和相容。
数据库系统的三级模式结构数据库系统的三级模式结构是指数据库系统是由外模式、模式和内模式三级组成。
1、外模式。
外模式也称⼦模式或⽤户模式，它是数据库⽤户（包括应⽤程序员和最终⽤户）看见和使⽤的局部数据的逻辑结构和特征的描述，是数据库⽤户的数据视图，是与某⼀应⽤有关的数据的逻辑表⽰。
⼀个数据库可以有多个外模式。
2、模式。
模式也称逻辑模式，是数据库中全体数据的逻辑结构和特征的描述，是所有⽤户的公⽤数据视图。
⼀个数据库只有⼀个模式。
3、内模式。
内模式也称存储模式，它是数据物理和存储结构的描述，是数据在数据库内部的表⽰⽅式。
⼀个数据库只有⼀个内模式。
DBMS的功能1、数据定义数据定义包括定义构成数据库结构的外模式、模式和内模式，定义各个外模式与模式之间的映射，定义模式与内模式之间的映射，定义有关的约束条件（例如，为保证数据库中数据具有正确语义⽽定义的完整性规则，为保证数据库安全⽽定义的⽤户⼝令和存取权限等）。
数据库概念结构、逻辑结构与物理结构设计实验报告
实验一 数据库概念结构、逻辑结构与物理结构设计一、实验目的1、熟练掌握概念结构、逻辑结构与物理结构的设计方法。
2、熟练使用PowerDesigner 进行CDM 、PDM 设计。
3、学会使用PowerDesigner 检测CDM 模型的方法。
4、熟练掌握E-R 图转换为关系模式的方法。
5、掌握使用PowerDesigner 将CDM 转化为PDM 的方法。
二、实验内容1、绘制学籍管理E-R 图。
2、将概念模型转换成物理模型。
3、使用PowerDesigner 进行CDM 、PDM 设计。
三、实验步骤1、绘制学籍管理系统的E-R 图。
姓名出生日期学生班级班级编号班级名称性别学号管理所在学院学院名称学院编号隶属n1n课程教师课程类型职称出生日期成绩性别姓名选课授课聘任就职学期课程编号课程名称属于课程介绍先修课程学分授课地点教师编号参加工作日期职称编码职称课程类型码类型说明mn1n1mm学期总学时m1n12、使用PowerDesigner 设计CDM 。
①启动PowerDesigner。
②新建CDM模型。
③创建实体。
④创建实体之间的关系。
⑤创建实体之间的联系。
⑥验证CDM模型的正确性。
3、将CDM转换为PDM。
在CDM设计界面上，选择“Tools”→“Check Model”命令，检查CDM的正确性。
显示结果如下：可见不存在错误，选择“Tools”→“Generate Physical Data Model”命令，将CDM转换为PDM 并设置名称“学籍管理”。
四、实验结果附“学籍管理系统”CDM 图和PDM 图五、实验总结对概念结构、逻辑结构与物理结构的设计方法了解和掌握，学会了使用PowerDesigner 设计“学籍管理系统”CDM 模型。
掌握使用PowerDesigner 将CDM 转化为PDM 的方法。
班级班级编号学院编号班级名称INTEGER INTEGER VARCHAR(20)<pk><fk>学生学号班级编号姓名性别出生日期LONG INTEGER VARCHAR(10)CHAR(2)DATE<pk><fk>学院学院编号学院名称INTEGER VARCHAR(30)<pk>教师教师编号职称编码学院编号姓名性别出生日期参加工作日期INTEGER CHAR(2)INTEGER VARCHAR(10)CHAR(2)DATE DATE<pk><fk1><fk2>课程课程编号课程类型编码教师编号课程名称先修课程总学时学分课程介绍学期授课地点授课学期INTEGER INTEGER INTEGER VARCHAR(16)INTEGERNUMERIC(3,0)SMALLINT VARCHAR(20)CHAR(11)VARCHAR(30)CHAR(11)<pk><fk2><fk1>课程类型课程类型编码类型说明INTEGER VARCHAR(20)<pk>职称职称编码职称CHAR(2)VARCHAR(20)<pk>选课学号课程编号成绩LONG INTEGER NUMERIC(3,1)<pk,fk1><pk,fk2>。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
长春大学计算机学院科学与技术专业
数据库原理实验报告
2．用“SQL Server Managemet Studio ”建立教材p79图3.2所示的学生_课程数据库中的三个表student 、course 和SC 。
3．针对学生_课程数据库中的三个表，做如下操作：
(1)为student 表增加一个属性：TELE ，数据类型为varchar ，并输入数据； (2)为student 表以sdept 建立一个名为sdeptin 的索引； (3)为course 表以cname 建立一个名为cnamein 的索引； (4)为student 表以sage 建立一个聚簇索引。
4．用CREATE TABLE 建立教材p71习题第6题中SPJ 数据库中的4个表，并输入表中数据。
写出CREATE TABLE 语句，并在定义表时说明主码。
5．建立商品销售数据库SPXS ，并SPXS 数据库中用CREAT TABLE 语句建立如下三个表： 商店S ： sno sname city S1 百盛 北京 S2 沃尔玛 深圳 S3 华联 长春 S4 国商 长春 S5 百货大楼 北京
三、实验结果与分析：
1. 将学生-课程数据库中的各表的表结构粘贴在下面（要求粘贴SQL Server Managemet Studio 整个窗口)
student:
商品P ：
Pno pname color price
P1 电视 黑 5000
P2 冰箱 灰 3000
P3 洗衣机 白 3500
P4 电饭煲 白 1500
P5 电磁炉 黑 500
销售SP:
pno sno qty
p1 S1 100
P3 S1 200
P1 S2 50
P2 S2 30
P2 S3 60
P1 S4 150
P2 S4 120 P4 S5 90 P5
S5
60
course: SC:
2.写出实验内容与步骤中第3题的操作语句：
(1) ALTER TABLE Student ADD TELE varchar
(2)
(3)
(4)
3.写出实验内容与步骤第4题中建立SPJ 数据库中四个表的CREATE TABLE语句：
4. 写出实验内容与步骤第5题中建立商品销售数据库中三个表的CREATE TABLE语句：
创新活动。
