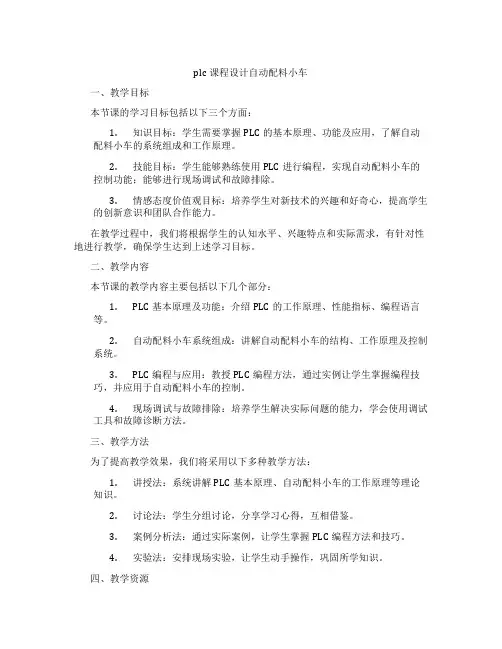

plc课程设计自动配料小车
plc课程设计自动配料小车一、教学目标本节课的学习目标包括以下三个方面：1.知识目标：学生需要掌握PLC的基本原理、功能及应用，了解自动配料小车的系统组成和工作原理。
2.技能目标：学生能够熟练使用PLC进行编程，实现自动配料小车的控制功能；能够进行现场调试和故障排除。
3.情感态度价值观目标：培养学生对新技术的兴趣和好奇心，提高学生的创新意识和团队合作能力。
在教学过程中，我们将根据学生的认知水平、兴趣特点和实际需求，有针对性地进行教学，确保学生达到上述学习目标。
二、教学内容本节课的教学内容主要包括以下几个部分：1.PLC基本原理及功能：介绍PLC的工作原理、性能指标、编程语言等。
2.自动配料小车系统组成：讲解自动配料小车的结构、工作原理及控制系统。
3.PLC编程与应用：教授PLC编程方法，通过实例让学生掌握编程技巧，并应用于自动配料小车的控制。
4.现场调试与故障排除：培养学生解决实际问题的能力，学会使用调试工具和故障诊断方法。
三、教学方法为了提高教学效果，我们将采用以下多种教学方法：1.讲授法：系统讲解PLC基本原理、自动配料小车的工作原理等理论知识。
2.讨论法：学生分组讨论，分享学习心得，互相借鉴。
3.案例分析法：通过实际案例，让学生掌握PLC编程方法和技巧。
4.实验法：安排现场实验，让学生动手操作，巩固所学知识。
四、教学资源为了支持教学，我们将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的学习资料。
2.参考书：提供丰富的参考资料，帮助学生拓展知识面。
3.多媒体资料：制作精美的PPT、视频等多媒体资料，提高课堂趣味性。
4.实验设备：配置齐全的实验设备，确保学生能够进行实地操作。
通过以上教学资源的支持，我们将努力提高教学质量，达到预期的教学目标。
五、教学评估为了全面、客观地评估学生的学习成果，我们将采取以下评估方式：1.平时表现：关注学生在课堂上的参与程度、提问回答等情况，给予及时的反馈和鼓励。
plc自动配料系统课程设计
配料系统还包括人机界面， 用于显示配料状态和参数 设置
配料系统的工作原理
配料系统由PLC控制器、传感器、执行器等组成 PLC控制器接收传感器信号，控制执行器动作 传感器检测物料重量、温度、湿度等参数 执行器包括电机、阀门、泵等，实现物料的输送和混合 配料系统通过PLC控制器实现自动控制，保证配料精度和稳定性
03
PLC自动配料系统的组 成和工作原理
配料系统的组成
配料系统由PLC控制器、 传感器、执行器、配料罐 等组成
PLC控制器负责接收传感 器信号，控制执行器动作
传用于控制物料的输送和混 合
配料罐用于储存和混合物 料，保证配料的准确性和 均匀性
调试步骤：检查硬件连接、 软件设置、参数设置等
实现方式：通过PLC控制电 机、阀门等设备实现配料
实现效果：实现自动配料， 提高生产效率，减少人工操
作误差
05
PLC自动配料系统的应 用实例
食品加工行业中的应用实例
自动配料系统在食品加工行业中的应用广泛，如面包、饼干、糖果等食品的生产过程中， 都需要精确的配料控制。
PLC技术的发展对配料系统的影响
提高配料系统的自动化程度 提高配料系统的准确性和稳定性 降低配料系统的维护成本 提高配料系统的安全性和可靠性 提高配料系统的灵活性和适应性 提高配料系统的智能化和信息化水平
未来配料系统的应用前景和挑战
应用前景：广泛应 用于食品、医药、 化工等行业，提高 生产效率和产品质 量
提高配料精度：PLC可以精确控制配料量，提高配料精度，减少误差。
提高生产效率：PLC可以快速响应配料指令，提高生产效率，减少人工操 作。
降低生产成本：PLC可以减少人工操作，降低人工成本，同时提高配料精 度，减少原料浪费。
plc自动配料课程设计
plc自动配料课程设计一、课程目标知识目标：1. 让学生理解PLC自动配料系统的基本原理和组成部分；2. 掌握PLC编程中与自动配料相关的基本指令和程序设计方法；3. 了解自动配料系统中传感器、执行器等设备的工作原理及应用。
技能目标：1. 培养学生运用PLC进行自动配料程序编写和调试的能力；2. 提高学生分析自动配料过程中出现的问题，并提出解决方案的能力；3. 培养学生团队协作和沟通能力，能够就自动配料项目进行有效讨论和交流。
情感态度价值观目标：1. 激发学生对自动化技术领域的兴趣，培养其探索精神和创新意识；2. 培养学生具备质量意识、安全意识和环保意识，关注自动配料在实际生产中的应用；3. 增强学生的职业素养，使其认识到自动化技术在实际生产中的重要作用。
课程性质：本课程为实践性较强的学科，结合PLC自动配料系统的实际应用，培养学生的编程、调试及问题解决能力。
学生特点：学生具备一定的电气基础和PLC编程知识，对实际应用有较高的兴趣。
教学要求：结合学生特点，注重理论与实践相结合，强化实践操作，提高学生的实际操作能力和问题解决能力。
在教学过程中，注重培养学生的团队协作、沟通能力和职业素养。
通过本课程的学习，使学生能够达到预定的学习成果。
二、教学内容1. PLC自动配料系统原理：介绍PLC自动配料系统的工作原理、组成结构及其在实际生产中的应用。
教材章节：第一章 自动配料系统概述2. PLC编程基础：回顾PLC编程的基本指令、逻辑控制和数据处理方法，为自动配料程序编写打下基础。
教材章节：第二章 PLC编程基础3. 自动配料程序设计：学习自动配料系统中常用的传感器、执行器及其与PLC 的接口技术，掌握程序设计方法和步骤。
教材章节：第三章 自动配料程序设计4. PLC自动配料系统调试与优化：介绍系统调试的方法和技巧，分析常见问题及解决方案，提高学生实际操作能力。
教材章节：第四章 PLC自动配料系统调试与优化5. 实践操作：安排学生进行PLC自动配料系统的编程、调试和运行，巩固所学知识，提高实际操作能力。
plc自动配料设计课程设计
plc自动配料设计课程设计一、教学目标本课程的教学目标是使学生掌握PLC自动配料设计的基本原理和方法，能够运用PLC进行自动配料系统的设计和调试。
具体目标如下：知识目标：1. 掌握PLC的基本工作原理和功能。
2. 掌握PLC的输入输出接口和外部设备连接方法。
3. 掌握PLC的编程方法和技巧。
4. 掌握自动配料系统的组成和原理。
技能目标：1. 能够使用PLC进行简单的程序设计和调试。
2. 能够根据实际需求设计和优化PLC程序。
3. 能够进行PLC系统的安装和维护。
情感态度价值观目标：1. 培养学生的创新意识和实践能力。
2. 培养学生的团队合作意识和沟通能力。
3. 培养学生的工程意识和质量意识。
二、教学内容根据教学目标，本课程的教学内容主要包括以下几个部分：1.PLC的基本原理和工作原理：包括PLC的硬件结构和软件系统，PLC的工作方式和特点。
2.PLC的编程方法：包括PLC的编程语言和编程技巧，PLC程序的设计和调试方法。
3.PLC的输入输出接口和外部设备连接：包括PLC的输入输出接口的类型和功能，PLC与外部设备的连接方法和注意事项。
4.自动配料系统的原理和设计：包括自动配料系统的组成和原理，自动配料系统的设计和调试方法。
5.PLC系统的安装和维护：包括PLC系统的安装步骤和注意事项，PLC系统的维护方法和技巧。
三、教学方法为了实现教学目标，本课程采用多种教学方法，包括讲授法、案例分析法、实验法等。
1.讲授法：通过教师的讲解，使学生掌握PLC的基本原理和编程方法。
2.案例分析法：通过分析实际案例，使学生了解PLC在自动配料系统中的应用和设计方法。
3.实验法：通过实验操作，使学生掌握PLC的编程和调试方法，培养学生的实践能力。
四、教学资源为了支持教学内容的实施，本课程准备以下教学资源：1.教材：选用权威、实用的PLC教材，为学生提供系统的理论知识。
2.参考书：提供相关的PLC参考书籍，丰富学生的知识体系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
1概述 0
2软件设计 (1)
2.1设计梯形图 (1)
2.2设计指令表 (4)
3硬件设计 (8)
3.1控制要求 (8)
3.2实验面板图 (8)
3.3选择PLC型号 (9)
3.4系统设计流程示意图 (9)
3.5 I/O分配表 (11)
3.6 I/O接线图 (11)
4调试 (12)
4.1初始状态 (12)
4.2装车控制 (12)
4.3停机控制 (12)
5结束语 (13)
6参考文献 (14)
1概述
本文设计的自动配料系统采用西门子S7-200系列PLC的控制来满足整个系统的自动化要求。
本设计还可对配料系统运行状况进行监视，通过系统中各个指示灯的亮灭情况可准确判断系统的执行进度，利用料位传感器开关模拟配料过程中的料斗中物料是否已满，利用行程开关模拟汽车所装载物料是否已满，操作简单，维护方便且控制精度较高。
硬件方面采用西门子公司的S7-200PLC，它是一种叠装式结构的小型PLC。
它具有指令丰富、功能强大、可靠性高、适应性好、结构紧凑、便于扩展、性价比高等优点。
软件方面采用的是德国siemens公司的S7-200系列PLC运用与之配套的编程软件，通过LAD编程语言编制了控制软件，从而使配料系统可以按照要求自动完成配料和装料过程，并且在发生故障时可立即手动停机。
大幅提高系统方便性，可靠性。
2软件设计2.1设计梯形图
设计梯形图如下:
2.2设计指令表
LD I0.0
O M0.0
AN I0.1
= M0.0
LD M0.0 LPS
AN I0.2
= Q0.3
LRD
A I0.2
= Q0.2
LRD
AN I0.3
= Q0.4
LRD
AN Q0.4
= Q0.5
LRD
A I0.3
= Q0.5
LRD
S Q1.1, 1 TON T37, +20 LRD
A T37
S Q1.0, 1 TON T38, +20 LRD
A T38
S Q0.7, 1 TON T39, +20 LRD
A T39
S Q0.6, 1 TON T40, +20 LRD
A T40
= Q0.1 LPP
A I0.4
R Q0.1, 1 = Q0.0
LD I0.1
O M0.2
AN I0.0
= M0.2
LD M0.1
O M0.2
TON T41, +20 LD T41
R Q0.6, 1
TON T42, +20 LD T42
R Q0.7, 1
TON T43, +20 LD T43
R Q1.0, 1
TON T44, +20 LD T44
R Q1.1, 1
R Q0.5, 1
= M0.3
LD M0.3
A M0.0
S Q0.4, 1
3硬件设计
3.1控制要求
(1)系统启动时，要求配料装置可正确识别料斗内物料是否已满，及汽车是否就位。
(2)汽车就位后，要求各传送带依次启动，最后料斗打开出料阀，开始装料。
(3)要求准确判断汽车装满时刻（此时刻汽车实际应还未装满，为此时还在传送带上的物料预留一定位置），关闭料斗出料阀，之后依次关闭各传送带。
(4)要求当系统发生故障时，可由手动立即停机。
3.2实验面板图
自动配料系统模拟实验面板图如下图：
图3.2自动配料系统模拟实验面板图
3.3选择PLC型号
I/O点数统计需要输入5点，输出10点。
S7-200CPU222单机集成8输入/6输出，加上一个EM222 8*DC24V模块可满足系统控制要求。
3.4系统设计流程示意图
系统设计流程示意图分为两部分：配料流程示意图和装料流程示意图：
图3.4.1 配料系统设计流程图
图3.4.2装料系统设计流程图
3.5 I/O分配表
面板SB1 SB2 S1 SQ1 SQ2 D1 D2 D3 PLC I0.0 I0.1 I0.2 I0.3 I0.4 Q0.0 Q0.1 Q0.2 面板D4 L1 L2 M1 M2 M3 M4
PLC Q0.3 Q0.4 Q0.5 Q0.6 Q0.7 Q1.0 Q1.1
3.6 I/O接线图
I/O接线图如下：
图3.6 I/O接线图
4调试
4.1初始状态
红灯L2灭，绿灯L1亮，表明允许汽车开进装料。
料斗出料口D2关闭，若料位传感器S1置为OFF（料斗中的物料不满），进料阀开启进料（D4亮）。
当S1置为ON（料斗中的物料已满），则停止进料（D4灭）。
电动机M1、M2、M3和M4均为OFF。
4.2装车控制
装车过程中，当汽车开进装车位置时，限位开关SQ1置为ON，红灯信号灯L2亮，绿灯L1灭；同时启动电机M4，经过2S后，再启动启动M3，再经2S后启动M2，再经过2S最后启动M1，再经过2S 后才打开出料阀（D2亮），物料经料斗出料。
当车装满时，限位开关SQ2为ON，料斗关闭，2S后M1停止，M2在M1停止2S后停止，M3在M2停止2S后停止，M4在M3停止2S后最后停止。
同时红灯L2灭，绿灯L1亮，表明汽车可以开走。
4.3停机控制
按下停止按钮SB2，自动配料装车的整个系统终止运行。
5结束语
在本次课程设计过程中遇到了一系列的难题，通过不断的复习PLC的课本和老师的帮助，解决了本次设计中的这些难题，从而顺利做出了本次设计。
通过本次课程设计，让我更深一步的学习PLC编程方法，并深入学习了S7-200的编程软件。
本次课程设计实现了通过开关控制小车取料的功能，也是我懂得了，在以后的学习生活中，我会把这种钻研精神继续发扬下去，争取学到更多有用的知识，不断丰富自己。
6参考文献
[1] 陈金华等编著。
可编程序控制器（PC）应用技术。
北京：电子工业出版社，1995
[2] 西门子公司。
SIMATIC S7-200可编程序控制器系统手册。
2000
[3] 西门子公司。
SIMATIC S7-200可编程序控制器系统手册。
2002
[4] 廖常初主编。
PLC编程及应用。
北京：机械工业出版社，2002
[5] 何衍庆等编著。
可编程序控制器原理及应用技巧。
北京：化学工业出版社，2000。
