中心传动磨机减速
传动件的主要零件
轴承 主要轴承采用动压滑动轴承，提高减速机工作的平稳
性和可靠性、降低减速机的噪声 滑动轴承的材料为在15#铸钢表面浇铸一层巴氏合金
。
传动件的主要零件
C 减速器的密封 主减速器的输入和输出轴均采用迷宫密封，保证减速
器在使用过程中不发生漏油现象。
减速机的安装前
2.1调.在整减块速分机临的时输调出整轴块与和输标入准轴调找整出块中，垂在线安，放打的地上方洋整冲平，、 以喷方水便，以保后湿与10中小心时线，重铺合砂（浆中时心须线擦在干磨机安装时就有）
板式散 热器
电加 热器
减速机和泣站要求
1、供油温度≥42℃时、应进行冷却 2、油箱油温<25℃时、应加热 3、向油箱加油时，采用115目过滤 4、安全阀为0.6MPa。（注意与溢流阀不同之处） 5、油泵与电机找正控制在0.1mm内 6、油泵应尽量靠近油箱，吸入高度<500mm 7、冷却器清洗；反洗法、1.2倍压力试压、电动清洗
<0.7mm、径向左右<0.3mm、径向 上下<0.6mm（按磨机的运行方向转） 4.下箱体水平，在指定的位置测量，并 与厂 家检测记录一致 5.地脚螺丝一次浇注时，必须有两个螺 母距离。且不与四周相碰，方便精找 正时有移动的空间
6.将标准垫铁受力，板与板之间要密切贴合，不得将减速 机抬高或降低
7.一次浇注达到强度的80%时，才允许紧地脚螺丝。从中 间向两边交错对角拧保持箱体的水平。
中心传动水泥磨减速机运转注意事项：
运转注意事项
每日定时检查和记录温度表、压力表、压差表、油箱的油位
，并比较每日的差别，如差别大就要及时分析原因。
B 辅助传动减速器 辅助传动减速器采用硬齿面齿轮减速器，其箱体采用Q23 5-A焊接，齿轮与出轮轴材料采用20CrMnTi，渗碳淬火后 磨齿，轮齿精度为6级，输出轴采用45钢或40Cr。
C 制动器 辅助传动装置中，电机与减速器之间配有制动器，该制动 器电液块式制动器。
MFY型磨机减速机其传动特点是中心传动，二级 齿轮减速、对称布置、功率双分流、挠性轴均载。详 见图 1
8.复查同轴度、箱体水平、轴水平、轴承间隙、齿轮间隙 后，将斜铁点焊
9.二次灌浆
1 膜片联轴器 膜片联轴器两端为弹性膜片，中间为传动轴。
膜片联轴器安装
传动件的主要零件材料、原理及技术特点
膜片的材料采用多片Q235-A薄板叠加，每片板厚为2~3.5 mm，传动轴材料为42CrMo，连接法兰采用ZG310~570 。
合而成。
6.主电机与减速机的同轴度要求0.04mm,轴向距离误差± 0.5mm.
XRZ稀油润滑装置 四川川润股份有限公司
电机
减速 机
1使用环境温度：0~40℃ 2冷却水温度<28℃、压力0.2~0.3MPa、冷却器入口油温<50℃
润滑油站原理图
油量 油温 油压
双筒过 滤器
溢流 阀
螺杆 泵
压力表、压力表， 且都有压力传感 器
电器控制
控制系统需要达到的目的： 为了保证管磨机能够安全、正常使用，控制系统应达到如 下功能：
稀油润滑站没有正常供油且出油口压力小于0.2MPa时主 电机不得开启；
辅助传动离合器没有脱开时主电机不得开启； 滑动轴承温度大于60℃或稀油站供油口压力小于0.2MPa
时，主电机必须停车；
润滑油温度低于25℃时须对润滑油加热，高于37℃时关闭 加热器。当油温高于42℃时须对润滑油进行冷却；
中心传动磨机减速机介绍
型号：MFY355-378 南京高精传动设备制造集团有限公司
中心传动磨机减速器布置
第一种布置形式：慢驱装置在减速机与电机之间
中心传动磨机减速器布置
第二种布置形式：慢驱装置在电机之后
磨机辅传装置
辅传装置
A 辅助传动离合器 辅助传动离合器由弹性联轴器和离合机构组成，主要零部 件材料采用45钢或40CR经调质处理。
齿轮 齿轮采用分体式结构，齿圈采用低碳合金钢，其最终
热处理工艺为渗碳淬火，齿面硬度达到58~62HRC，轮齿 芯部硬度30~42HRC。轮芯材料为ZG310~570,热处理工 艺为正火处理。
为了保证齿轮的传动精度，将齿圈、轮芯及轴装配后 磨齿，磨齿后齿轮的精度达到6级，同时也保证了齿轮的 旋转精度。
3.安放调整块，调整水平、标高。标准调整块略低于临时调 整块
4.减速机的标高比磨机低1mm,以便以后调整 5.减速机安装在磨机安装完成后进行，转运磨机，测出磨机
法兰的径向跳动量和端面跳动量，消除制造误差。 6.测量膜片联轴器和安装长度L 7.地脚螺丝做成可方便向上提的东西放入
减速机的找正
2.减1.速确机定标减高速，机比磨的机轴低向0.5位m置m ，预留空间比膜片联轴器长 3.调度整要磨长机4与~减8速m机m同轴度。端面跳动
靠膜片的弹性变形来补偿所联两轴的相对位移。膜片可以 同时曲向不同的方向，以此来补偿偏心。
1.膜片联轴器拆开安装时，必须打上标记（联接环、膜片 、压圈不能拆卸）
2.吊装可按下图进行，法兰不能作为受力点 3.先上磨机端，再上减速机端。按规定力矩（1377N.m）
拧紧，上防松胶
4.少数螺栓不能装入的，可用同直径的铰刀铰销 5.调整垫片2mm的3张、1.5mm的4张，共计厚12mm。将圆分成3份或2份组
主电机正在运行或辅助传动离合器未完全结合时，辅助传 动电机不得启动。
中心传动水泥磨减速机运转注意事项：
开始运转
启动稀油站油泵 检查出口油压、油温在安全范围内。 通过检查孔观察喷油口的喷油情况。 启动磨机两端轴承润滑油泵。 检查慢速驱动装置是否在脱离状态。（与主减速机脱离） 主电机起动 检查每一部分有否反常的噪音与振动。 注意轴承温升，直到每一处的轴承温度都稳定下来。 检查电动机的负荷，不能有超载 严格注意各温度、压力的监测点。
镗孔中心距测量
齿轮侧隙
齿轮啮合（一级）
齿轮啮合（二级）
轴颈水平检测
下润滑
减速箱高速轴采用滚动轴承 其余轴承均采用滑动轴承 轴向推力轴承承受斜齿产生的轴向力。 润滑油系统采用独立的油站，并有油压、油温的自动保护
系统。
传动件的主要零件
箱体 箱体采用Q235-A焊接，经去应力退火后进行加工。
球磨机6种不同分类及适用范围介绍,附球磨机工作流程及注意事项
球磨机6种不同分类及适用范围介绍，附球磨机工作流程及注意事项球磨机是选矿过程中不可少的磨矿设备，任何矿物的选别都离不开磨矿，所以球磨机在生产线上的作用不言而喻。
目前市面上生产球磨机的厂家有很多，各式球磨机种类繁多、功能多样，因此用户有时在面对选择时会眼花缭乱，不知道怎么选择。
一般，企业在进行球磨机选用时，必须综合考虑，磨料要求、生产环境、能耗情况、物料性质等因素，最终选出最适合其使用要求的球磨机。
目前，其分类方法也有多种。
本文介绍六种不同的球磨机分类方式，以及各种球磨机适用的范围，方便您进行选择。
按筒体的形状分类(按长度与直径之比)1、短筒球磨机：筒体长度L小于筒体直径D的2倍，即L≤2D的球磨机为短筒球磨机，其通常为单仓结构，主要用于粗磨作业或一级磨作业，其作业效率较高，可以实现2-3台球磨机同时串联使用，其使用范围较广。
2、中长筒球磨机：筒体长度L=3D时为中长球磨机。
3、长筒球磨机：筒体长度L≥4D时为长球磨机。
其一般分为2-4个仓。
按磨机装入的研磨介质形状分类1、钢球球磨机内装入的研磨介质主要为钢段或钢球，此类磨机的研磨力度较大，且结构轻便，转速平稳。
2、棒磨机主要用于钢棒介质的研磨，钢棒的直径多在50-100mm之间，研磨时间较长。
棒磨机的仓数一般为两到四个不等，且各仓装入的研磨介质存在一定差异。
为保证其研磨的效果，工作人员会将圆柱形的钢棒放在第一个仓内，而将钢球或钢段放在其他几个仓内。
3、砾石磨机内的研磨介质主要包括卵石、砾石、砂石、瓷球等。
砾石磨机多采用瓷料或花岗岩作为衬板，被广泛应用于彩色水泥、白色水泥、陶瓷等生产领域。
按卸料方式进行分类1、尾卸式磨机：尾卸式磨机分别以其首尾作为其磨料的入口和出口。
磨机在工作时，工作人员从入口端将磨料喂入，再由另一端将其卸出。
2、中卸式磨机：中卸式磨机的入口在两端，出口在磨机中部。
工作人员通常从两端喂入磨料，再由筒体中部卸出。
按排矿方式进行分类1、溢流型：通过中空轴排矿。
球磨机
球磨机一、江苏徐州马龙集团球磨机的分类物料经过破碎机械破碎（粗、中、细破碎）的物料粒度在8-20 mm 之间，为了达到生产工艺所需要的细度要求，破碎后的物料还必须经过粉磨机械磨细。
粉磨是现代工业生产中的重要过程。
在选矿、建材、水泥、煤炭、化工、电力、轻工和冶金等工业部门中，都需要磨碎作业，球磨机、振动磨机、气流磨机和其他磨机是这些工业部门的重要设备之一。
而球磨机的应用最为广泛，这类粉磨机的主要部件都是一个缓慢旋转的筒体，筒体内装有磨碎介质，由于球磨机结构简单坚固、操作可靠、维护管理简单、能长期连续运转、对物料适应性强、破碎比大（可达300 以上）和生产能力大，所以能满足现代化大规模工业生产的需要。
但球磨机的缺点也比较明显，其工作效率低、体型笨重、研磨体和衬板的消耗量大、操作时噪声大，因而在选用粉磨机械时，应综合物料的物性、物料磨碎的要求、操作条件、生产环境、机械能耗、工作效率及基建投资等多种因素，进行比较、筛选后才能决定。
由于每一种粉磨机械都有其局限性及优缺点，在选用设备时必须按上述要求进行综合比较，选取最合理的粉磨机械。
1. 江苏徐州马龙集团球磨机按筒体的长度与直径之比分类（1）短磨机长径比在2以下时为短磨机，或称球磨机。
一般为单仓，用于粗磨或一级磨，也可将2-3台球磨机串联使用。
（2）中长磨机长径比在3左右时为中长磨机。
（3）长磨机长径比在4以上时为长磨机或称管磨机。
中长磨和长磨，其内部一般分成2-4 个仓。
在水泥厂中用得较多。
2. 江苏徐州马龙集团球磨机按磨内装入的研磨介质形状分类（1）球磨机磨内装入的研磨介质主要是钢球或钢段。
这种磨机使用最普遍。
（2）棒磨机磨内装入直径为50 -100 mm 的钢棒作研磨介质。
棒磨机筒体长度与直径之比一般为1.5-2。
（3）棒球磨机这种磨机通常具有2-4个仓。
在第一仓内装入圆柱形钢棒作为研磨介质，以后各仓则装入钢球或钢段。
棒球磨机的长径比应在5左右为宜，棒仓长度与磨机有效直径之比应在1.2-1.5之间，棒长比棒仓短100mm左右，以利于钢棒平行排列，防止交叉和乱棒。
中速磨机和棒磨机基础知识
定期检查并紧固棒磨机的螺栓 、螺母等紧固件，确保其牢固
可靠。
05
中速磨机和棒磨机的操作注 意事项
中速磨机的操作注意事项
启动前检查
确保中速磨机各部件正常，无松动或 损坏，润滑系统良好。
合理调整
根据物料特性和生产需求，合理调整 中速磨机的研磨压力、转速和喂料量。
监控运行状态
密切关注中速磨机的运行状态，如出 现异常声音、振动或温度升高，应立 即停机检查。
定期维护
按照制造商的推荐，定期对中速磨机 进行维护和保养，确保其正常运行和 使用寿命。
棒磨机的操作注意事项
注意安全
棒磨机操作时应遵守安全规程，确保工作区域内无闲杂人员，并设置 安全警示标识。
控制进料
根据棒磨机的处理能力和物料性质，合理控制进料速度和喂料量，避 免超载或堵塞。
保持平稳运转
在棒磨机运转过程中，应保持其平稳运行，避免突然启动或停止，以 免造成设备损坏或生产事故。
03
中速磨机与棒磨机的比较
工作原理的比较
中速磨机的工作原理
中速磨机通常采用料层粉磨原理，通过研磨体（如钢球）对物料进行冲击和研磨 ，使物料被破碎和粉磨。中速磨机具有较高的研磨效率，适用于大规模的粉磨作 业。
棒磨机的工作原理
棒磨机主要依靠研磨棒对物料的冲击和研磨作用，使物料被破碎和粉磨。研磨棒 通常以一定的速度在筒体内旋转，通过与物料的摩擦和冲击实现粉磨效果。棒磨 机适用于中等规模的粉磨作业。
中速磨机的应用领域
水泥行业
中速磨机适用于生产各种 型号的水泥，如硅酸盐水 泥、普通硅酸盐水泥等。
矿物加工
中速磨机可用于矿物加工 领域，如铁矿、锰矿、铬 矿等的破碎和研磨。
环保行业
磨煤机减速机工作原理
磨煤机减速机工作原理
磨煤机减速机工作原理是利用齿轮传动来实现速度调节和扭矩放大的装置。
具体工作原理如下：
1. 电动机驱动：磨煤机减速机的工作起始于电动机的驱动。
电动机通过轴向连接与减速机输入轴相连。
2. 输入轴和齿轮组：电动机的转动通过输入轴传入减速机内部。
减速机内部设有组成齿轮组的多个齿轮，其中包括主动齿轮和被动齿轮。
输入轴与主动齿轮相连，使其转动。
3. 齿轮传动：主动齿轮与其他齿轮相互啮合，通过齿轮传动实现速度调节和扭矩放大。
不同大小的齿轮组合使输入轴的转速变小，同时输出轴的扭矩放大。
4. 输出轴和磨煤机连接：减速机的输出轴与磨煤机连接，通过输出轴传递变速后的转动力矩给磨煤机，从而使磨煤机正常工作。
总结：磨煤机减速机通过齿轮传动实现输入轴转速的减小和输出轴扭矩的放大，使磨煤机获得适合工作的转速和扭矩。
水泥磨减速机技术交流
南京高精传动设备制造有限公司
2020年4月14日
箱体的ANSYS有限元分析
南京高精传动设备制造有限公司
2020年4月14日
MFY、MFYT产品的典型应用：
2000年以来，MFY、MFYT系列中心传动减速机广 泛应用于湖北华新水泥、海螺水泥、山东水泥、天 瑞水泥、南方水泥、浙江红狮水泥、吉林亚泰水泥、 华润水泥、浙江虎山水泥、冀东水泥、拉法基水泥、 海德堡水泥等。
该类型减速机具有体积小、重量轻、传扭大使用寿命长、 安装维护方便、操作简单的特点；传动平稳、噪音低、效率高、 温升低等性能特点。由于实现了系列标准化、通用化的设计， 对用户的维护保养及备件的供应提供了方便。
南京高精传动设备制造有限公司
2020年4月14日
产品的开发说明：
● MFY系列减速机在结构 上采用了功率双分流，两 级减速，同心传动。减速 比一般为20-70，最大传 递功率为6000kW。一般 用于电机的转速为 740r/min。
南京高精传动设备制造有限公司
● MFY400型： 45 台； ● MFY420型： 11 台； ● MFY450型： 2 台； ● MFY460型： 2 台; ● MFY480型： 3 台……
用于菲律宾水泥；为目前中国国内生产的最大型号。
南京高精传动设备制造有限公司
2020年4月14日
MFY（T）产品的主要业绩
● MFY200型： 13 台； ● MFY250型： 301 台； ● MFY280型： 136 台； ● MFY300型： 18 台； ● MFY320型： 70 台； ● MFY355型： 385 台； ● MFY380型： 27 台；
南京高精传动设备制造有限公司

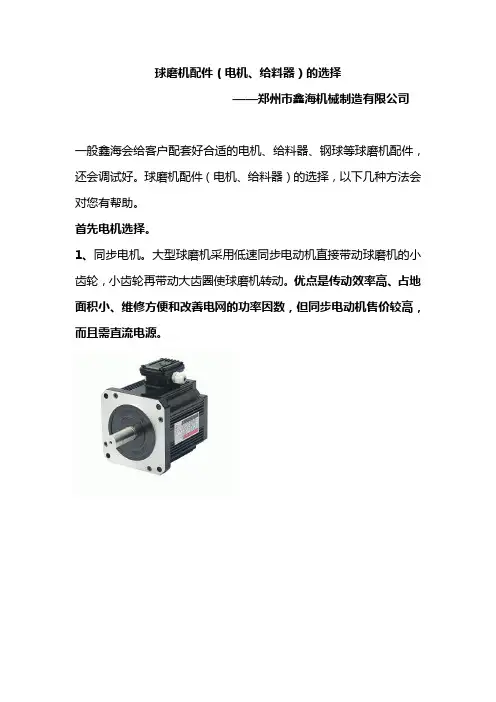

球磨机配件(电机、给料器)的选择
球磨机配件（电机、给料器）的选择——郑州市鑫海机械制造有限公司一般鑫海会给客户配套好合适的电机、给料器、钢球等球磨机配件，还会调试好。
球磨机配件（电机、给料器）的选择，以下几种方法会对您有帮助。
首先电机选择。
1、同步电机。
大型球磨机采用低速同步电动机直接带动球磨机的小齿轮，小齿轮再带动大齿圈使球磨机转动。
优点是传动效率高、占地面积小、维修方便和改善电网的功率因数，但同步电动机售价较高，而且需直流电源。
2、异步电机。
大、中型球磨机采用异步电机传动，齿轮减速器带动小齿轮、大齿圈而驱动球磨机。
优点是异步电动机价格便宜，但多用了一套大型减速器。
3、异步三角皮带电机。
小型球磨机采用异步电动机通过三角皮带带动小齿轮，大齿圈而驱动球磨机。
其缺点是传动效率低，占地面积大，维修复杂。
国内球磨机的三种转动方式：1、电动机通过小齿轮和大齿圈传动。
2、中心传动，即电动机通过减速器带动中空轴颈的延长部分。
3、电动机的转子直接装在筒体或中空轴颈的延长部分上，定子固定于地基上，构成所谓“无齿轮传动”。
此时，采用超低速同步电动机，其转速等于球磨机的转速，适用于传动功率7500kW以上。
第二是给料器选择。
球磨机的给料是由给矿器完成的。
常用的给矿器有鼓形、蜗形和联合给矿器三种。
1、鼓式给矿器只用于给料位置高于球磨机轴线的场合。
它一般用于开路磨矿，将破碎产品送人球磨机进行磨碎。
它由筒体、盖子和带有扇形孔的隔板组成，三者用螺钉固定联接。
2、蜗式给矿器是一个螺旋形的勺子，在随同球磨机一起转动时，从下面的矿槽中将矿石舀人勺内，由于勺子的螺旋形状，转动时使物料沿勺子内壁逐渐向勺底滑动。
勺底处的侧壁上有一个圆孔，恰与球磨机的中空轴颈的孔对齐，矿石经侧壁孔和中空轴颈进人球磨机内。
3、联合给矿器是鼓式给矿器和蜗式给矿器联合起来的给矿器，筒体和盖子与鼓式给矿器相似，而勺子和勺头又与蜗式给矿器相似。
粗粒给料可通过盖子由螺旋形隔板提升后进人中空轴颈的孔直接入中空轴颈。
JMS660和HMS660慢速驱动装置安装
JMS660和HMS660慢速驱动装置安装星月2011年11月20日1．概述JMS660和HMS660慢速驱动装置是为JST系列中心传动磨机减速机设计配置的辅助传动装置。
该装置是主减速机的安装、调试、检修及为水泥生产线的磨机检修、更换衬板、装进和补给研磨体等需要盘车时使用。
慢速驱动装置是为短时间低速转动磨机而设计的，不允许长时间全负荷连续运行，每次运行时间不得超过0.5小时。
JMS660型慢速驱动装置安放在主减速机和主电机之间见图2-1（主电机为单轴伸）。
该装置由慢速驱动减速器、电动机、制动器、膜片联轴器以及手动离合机构等组成。
HMS660型慢速驱动装置安放在主电机之后，见图2-2（主电机为双轴伸）。
该装置由慢速驱动减速器、电动机、制动器以及手动离合机构等组成。
两种型号的慢速驱动装置技术参数项目型号JMS660型HMS660型备注适用范围JST80-JST150输出扭矩范围21KN.M－69KN.M传动比范围98.58:1－150:193:1电机功率22KW-55KW电机转速970r/min－740r/min磨机转速范围0.15r/min－0.3r/min2．慢速驱动装置的安装慢速驱动装置的安装应在主减速机和主电动机安装已基本完成之后，使用JMS660型慢驱装置时，主电动机（单轴伸）的就位，应按基础安装示意图保证主减速机和主电动机两联轴器法兰之间的设计尺寸（图2-1中的L）。
同时找正主减速机和主电动机的同轴度不得大于φ0.1mm，端面跳动误差不得大于0.1mm。
2.1安装前的检查项目2.1.1慢速驱动装置的基础标高，地脚螺栓孔的位置，深度和尺寸并确保符合图纸的要求。
2.1.2按图在基础表面画出慢速驱动装置中各中心线。
2.2将所有安放斜垫铁或可调垫铁基础表面凿毛，彻底清除基础表面及孔沟槽内的尘渣油污。
2.3安放地脚螺栓，在每根地脚螺栓头部系一铁丝，以便能将螺栓穿过箱体相应的孔。
敷设前清除螺杆上的锈垢，螺纹部位涂脂防锈。
MBY系列边缘传动磨机减速机
MBY系列边缘传动磨机减速机
性能与特点
MBY系列减速器采用了现代齿轮设计制造技术，吸取了国内外同类产品的优点，总结了国内设计制造同类产品的经验，根据水泥等行业使用工况恶劣、低速重载、安全可靠、使用寿命长等特点，专门精心设计用于水泥磨、煤磨等用途的边缘传动机减速器。
MBY系列减速器采用单级减速、带专用油站、齿轮全部为硬齿面，精度达6级（GB10095—88）以上，高可靠度设计，设计寿命为持久寿命，与国内外同类产品相比，具有体积小、重量轻、外形简洁大方、操作简单、维修方便、安全可靠、使用寿命长等特点。
适合范围
主要用于水泥磨、煤磨等边缘传动机减速器。
齿轮圆周速度不大于20m/s，允许正反运转。
减速器工作环境温度为-40℃～+40℃。
低于0℃时，启动前应预热润滑油，高于40℃时加冷却措施。
由于体积小、安装简单方便，适用于老厂的技术改造和设备的更新换代。
减速器标记
减速器外形尺寸及装配形式
MBY系列边缘传动磨机减速器外形尺寸及装配形式
减速器与稀油站连接图
MBY系列边缘传动磨机减速器与稀油站连接图
减速器承载能力
MBY系列边缘传动磨减速器的减速器的选用
选型说明
减速器的选用根据所需的功率、输入转速、速比直接选出减速器的型号即可。
（无需考虑使用系数）
定货时除了注明减速器的型号、所需功率、输入转速、减速比外，还需注明减速器的装配形式代号以及油站是否随机配套等。
如有其它特殊要求或用于其它待业及用途，请在合同中注明。
管磨机与其中心传动减速机中心线相对位置的确定
251999年1期水泥管磨机与其中心传动减速机中心线相对位置的确定张六飞南京水泥工业设计研究院(210029)摘要分析了磨机和减速机对彼此中心线的影响因素;安装时磨机和减速机中心线相对位置的三个观点:居于同一轴线,减速机低于磨机,减速机高于磨机。
通过在福建水泥厂安装实践认为,可以仅用垫高减速机的方法,既使减速机中心线高于磨机中心线,又满足了磨机筒体中心线水平度的要求。
关键词管磨机,中心传动减速机,中心线,相对位置AbstractEffect of t he relative p osition for t he cent ral line of t he t ube mill and t he reduction unit has been investi g atedin t his p a p er.There are usuall y t hree view p oint s for t he installation of t hem ,i.e.,t he y are of t he same axis ,t he cent ral line of reduction unit is lower t han t hat of t he mill ,and t he former is hi g her t han t he latter.The ex p erience in Fu j ian Ce 2ment Plant shows t hat it is reasonable to make reduction unit hi g her t han t ube mill so as not onl y toensure t he cent ral line of t he former hi g her t han t hat of t he latter ,but also to meet t he re q uirment for t he levelin g of cent ral line of mill.K e y Words t ube mill ,cent rall y driven reduction unit ,cent ral line ,relative p osition磨机运转时,希望其中心线和减速机及电动机中心线位于同一轴线中,这样运转才能平稳,尤其可使减速机的齿轮进入良好的啮合状态。
一次中心传动磨机减速机事故的分析处理
机
中 图 分 类 号 ： Ｑ１ ２ ６ ２ Ｔ ７ ．３
文献标识码 ： Ｂ
文 章 编 号 ： ０ ７ ６ ４ （ ０ ０） ５ ０ ３ — ２ １ ０— ３ ４ ２ １ ０ — ０ ８ ０
我 公 司 １０ｔ ０ ０／ 料 新 型干 法 水泥 生 产 线上 的 ｄ熟
出料 口位 置 一 样 ， 物 料 较 干 时 ， 料 就 进 入 中部 当 物
的输 送 设备 一般 都 是 采 用 溢 流 式 绞 刀 。溢 流 绞 刀
出料 口 ，然 后 通 过 原 输 送 设 备 进 入 到 生 料 均 化 库
是 管 式 壳体 ， 刀 与 壳 体 间 隙 小 ， 出料 口设 有 溢 绞 且 流 仓 ， 风 效 果较 好 。但 当增 湿 塔 的喷 雾 增 湿 系统 锁 效 果 不 好 时 ，增 湿 塔 就 会 出现 人 们 常 说 的湿 底 现 象 ， 物 料 会 在 绞 刀 内粘 结 ， 法 运 行 ， 至 会 使 湿 无 甚
内。头 部 出料 口的作 用 是 当物 料 有一 定 湿度 时 ， 如 果湿 物 料 还 进 入 中部 出料 口 ，会 造 成 后 续 的输 送 设备 堵 塞 ， 因此 ， 时 的物 料 由头 部 出料 口进 入 生 此 料 计 量 仓 前 的 提 升 机 ，与 从 均 化 库 出来 的 生 料 混 合 均 化 ， 防 止 堵料 现 象 。 由于 Ｆ 型链 式 输送 机 可 Ｕ
求， 水泥 磨减 速机 暂 时带病运 行 。
２ 问题 分 析
在 与设 备制造 厂共 同检 查后发 现 ：
原来要求的配合精度。 （） 出大 齿 圈及 一级 左 右 输 入大 齿 轮修 复 好 ３输
后 进行 安 装 ， 经仔 细 调整 输 出级 两侧 小 齿轮 的 同步
