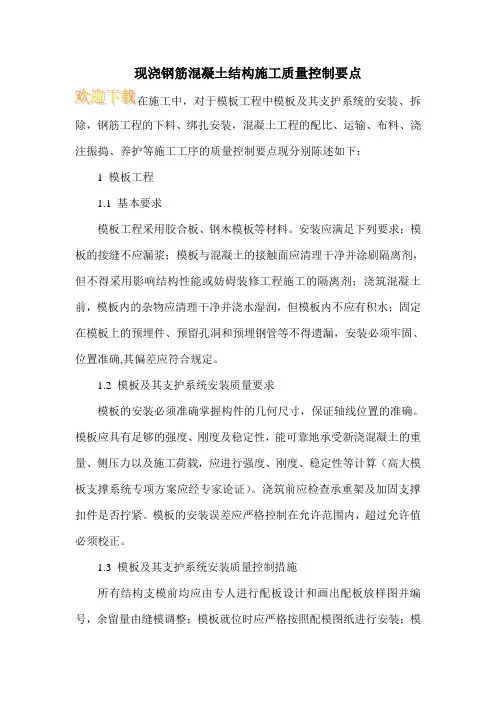

现浇钢筋混凝土结构施工质量控制要点
现浇钢筋混凝土结构施工质量控制要点
除，钢筋工程的下料、绑扎安装，混凝土工程的配比、运输、布料、浇注振捣、养护等施工工序的质量控制要点现分别陈述如下：
1 模板工程
1.1 基本要求
模板工程采用胶合板、钢木模板等材料。
安装应满足下列要求：模板的接缝不应漏浆；模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或妨碍装修工程施工的隔离剂；浇筑混凝土前，模板内的杂物应清理干净并浇水湿润，但模板内不应有积水；固定在模板上的预埋件、预留孔洞和预埋钢管等不得遗漏，安装必须牢固、位置准确,其偏差应符合规定。
1.2 模板及其支护系统安装质量要求
模板的安装必须准确掌握构件的几何尺寸，保证轴线位置的准确。
模板应具有足够的强度、刚度及稳定性，能可靠地承受新浇混凝土的重量、侧压力以及施工荷载，应进行强度、刚度、稳定性等计算（高大模板支撑系统专项方案应经专家论证）。
浇筑前应检查承重架及加固支撑扣件是否拧紧。
模板的安装误差应严格控制在允许范围内，超过允许值必须校正。
1.3 模板及其支护系统安装质量控制措施
所有结构支模前均应由专人进行配板设计和画出配板放样图并编号，余留量由缝模调整；模板就位时应严格按照配模图纸进行安装；模。
现浇箱梁施工质量控制要点PPT课件
8
3 箍筋间距及位置偏差
15
4 腹板箍筋的垂直度（偏离垂直位置）
15
5 钢筋保护层厚度与设计值偏差
+5 0
6 其他钢筋偏移量
20
第16页/共49页
检验方法 尺量检查不少于5处
三、混凝土
• 1、梁体混凝土强度等级为C50，封锚采用强度等级为C50的干硬性补偿收缩混凝土，端隔墙、桥面连接采 用强度等级为C55补偿收缩混凝土，防撞墙、遮板及电缆槽竖墙混凝土强度等级为C40；电缆槽盖板可采用 RPC混凝土或C40混凝土，其中RPC混凝土性能指标应满足《客运专线活性粉末混凝土（RPC）材料人行 道挡板、盖板暂行技术条件》要求。
尺量检查
第7页/共49页
拆除梁体内模
第8页/共49页
二、钢 筋
• 1、钢筋进场时，以同牌号、同炉罐号、同规格、同交货状态的每60t为一批进行屈 服强度、抗拉强度、伸长率和冷弯试验，不足60t也按一批计，其质量应符合现行 国家标准《钢筋混凝土用热轧光圆钢筋》（GB13013）、《钢筋混凝土用热轧带 肋钢筋》（GB1499）和《低碳钢热轧圆盘条》（GB/T701）等的规定和设计要求。
• 2、盆式橡胶支座安装允许偏差和检验方法
第37页/共49页
支座预埋板
第38页/共49页
盆式橡胶支座允许偏差和检验方法
序号
项目
允许偏差（mm）
1 支座板四角高差
1
2 上下座板中心十字线扭转
1
3 同一梁端两支座高差
1
4 一孔箱梁支座中一个支座不平整限值
架立筋有效确保钢筋位置准确
第15页/共49页
• 7、安装端模后应注意梁体端部钢筋的位置准确，特别应注意倒角加强钢筋及底板、 腹板钢筋保护层厚度的控制，以保证箱梁在张拉过程中受力。
现浇梁施工安全质量控制要点
应急处理流程与责任人
应急处理流程： 发现事故、启 动应急预案、 组织抢险、报 告上级、调查
处理
责任人：项目 经理为应急预 案的第一责任 人，现场负责 人负责抢险救 援工作，安全 员负责监督执
行应急预案
监督与考核
章节副标题
安全质量监督体系
监督机构：负责监督现浇梁施工 过程中的安全质量
监督方式：采用定期检查、随机 抽查等多种方式进行监督
培训与教育
章节副标题
施工人员安全教育培训
培训目标：提高施工人员的安全意识和技能水平，确保施工安全和质量 培训内容：现浇梁施工安全质量控制要点、施工安全操作规程、应急救援措施等 培训方式：理论授课、实践操作、案例分析等 培训周期：定期进行，可根据工程进度和施工需要进行调整
质量意识教育
培训目的：提高员工对质量重要 性的认识，确保现浇梁施工安全 质量达标。
培训方式：理论授课、案例分析、 实践操作相结合，注重实际效果。
添加标题
添加标题
添加标题
添加标题
培训内容：现浇梁施工安全质量 标准、质量控制要点及常见问题 解决方案。
培训周期：定期开展，确保员工 质量意识持续提升。
安全操作规程培训
培训对象：现浇 梁施工的全体人 员
培训内容：安全 操作规程、设备 使用规范、应急 处理措施等
施工队伍资质审核
审核施工队伍的资 质证书和安全生产 许可证是否齐全。
检查施工队伍的人 员资质，确保特种 作业人员持有有效 的特种作业操作证。
对施工队伍的安全 生产责任制和规章 制度进行审查，确 保其符合相关法规 和标准要求。
审核施工队伍的安 全生产投入情况， 包括安全设施、设 备、器材等的配备 和使用情况。
桥梁质量控制要点ppt
3
支架预压，预压荷载与最大施工荷载之比不小于1.1
4 线型控制（预拱度设置）
5
砼浇筑顺序，尽量从跨中向两端，尽量采用新模板
6 管道摩阻，喇叭口磨阻试验要与6、7标联系，一块做 7
提前做好后浇段微膨胀砼的配合比设计（槽形梁）
二、桥梁施工质量要点
涵洞质量要点
1
混凝土涵身必须先浇筑底板（包括下梗肋），当底板混凝土强 度达到设计强度50%后，在施工中、边墙及顶板混凝土
桥梁施工质量要点
连续梁悬臂浇筑梁段的允许误差及检验方法
序号 1
2 3 4 5
6
项目 悬臂梁段高程
合龙前两悬臂段相对高差 梁段轴线偏差 梁段顶面高程差
竖向高强精轧螺纹筋垂直度
竖向高强精轧螺纹筋间距
允许误差（mm）
+15 -5 合龙段长的1/100, 且不大于15 15 ±10
每米高不大于1
检验方法 测量检查 吊线尺量检查不少于5处
桩的均质检查40米以上桩需超声波检查，注意设置声测管
冲击钻施工同一墩台的群桩时须跳孔施工，以免相互影响
桥梁施工质量要点
序号 1 2 3 4 5 6
孔桩钢筋骨架的允许偏差和检验方法
项目 钢筋骨架在承台底以下长度
钢筋骨架直径 主钢筋间距 加强筋间距 箍筋间距或螺旋筋间距 钢筋骨架垂直度
允许偏差 ±100mm ±20mm
让世界更畅通 让生活更美好 让城市更宜居
5 线性控制
桥梁施工质量要点
专项方案
1）、施工方案
• 明确梁部施工技术、质量、安全、工期控制措施等 • 审批（内部、外部）
2）、防护棚方案
• 明确防护棚跨度、长度、高度、基础设置等要素，搭建及拆除安全质量控制措施 • 审批（内部、外部）

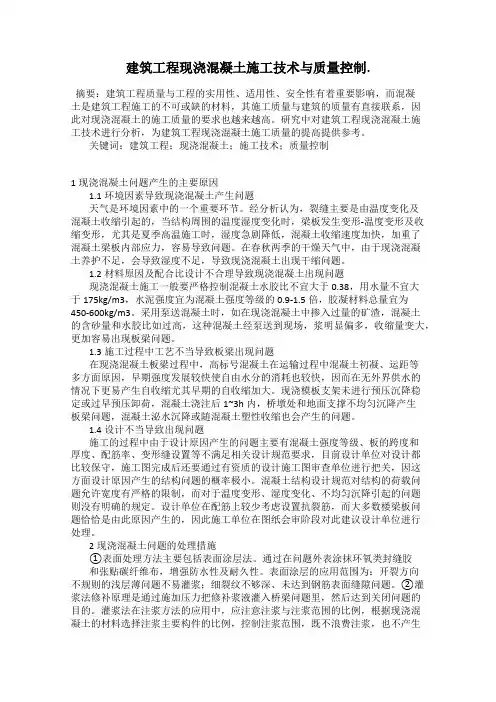

建筑工程现浇混凝土施工技术与质量控制.
建筑工程现浇混凝土施工技术与质量控制.摘要：建筑工程质量与工程的实用性、适用性、安全性有着重要影响，而混凝土是建筑工程施工的不可或缺的材料，其施工质量与建筑的质量有直接联系，因此对现浇混凝土的施工质量的要求也越来越高。
研究中对建筑工程现浇混凝土施工技术进行分析，为建筑工程现浇混凝土施工质量的提高提供参考。
关键词：建筑工程；现浇混凝土；施工技术；质量控制1现浇混凝土问题产生的主要原因1.1环境因素导致现浇混凝土产生问题天气是环境因素中的一个重要环节。
经分析认为，裂缝主要是由温度变化及混凝土收缩引起的，当结构周围的温度湿度变化时，梁板发生变形-温度变形及收缩变形，尤其是夏季高温施工时，湿度急剧降低，混凝土收缩速度加快，加重了混凝土梁板内部应力，容易导致问题。
在春秋两季的干燥天气中，由于现浇混凝土养护不足，会导致湿度不足，导致现浇混凝土出现干缩问题。
1.2材料原因及配合比设计不合理导致现浇混凝土出现问题现浇混凝土施工一般要严格控制混凝土水胶比不宜大于0.38，用水量不宜大于175kg/m3，水泥强度宜为混凝土强度等级的0.9-1.5倍，胶凝材料总量宜为450-600kg/m3。
采用泵送混凝土时，如在现浇混凝土中掺入过量的矿渣，混凝土的含砂量和水胶比如过高，这种混凝土经泵送到现场，浆明显偏多，收缩量变大，更加容易出现板梁问题。
1.3施工过程中工艺不当导致板梁出现问题在现浇混凝土板梁过程中，高标号混凝土在运输过程中混凝土初凝、运距等多方面原因，早期强度发展较快使自由水分的消耗也较快，因而在无外界供水的情况下更易产生自收缩尤其早期的自收缩加大。
现浇模板支架未进行预压沉降稳定或过早预压卸荷，混凝土浇注后1~3h内，桥墩处和地面支撑不均匀沉降产生板梁问题，混凝土泌水沉降或随混凝土塑性收缩也会产生的问题。
1.4设计不当导致出现问题施工的过程中由于设计原因产生的问题主要有混凝土强度等级、板的跨度和厚度、配筋率、变形缝设置等不满足相关设计规范要求，目前设计单位对设计都比较保守，施工图完成后还要通过有资质的设计施工图审查单位进行把关，因这方面设计原因产生的结构问题的概率极小。
桥梁施工质量控制要点 ppt课件
注：施工时根据具体地层条件而定，钻孔深度比设计深度 超深不小于5cm、桩基嵌岩深度和岩层必须符合设计图纸要 求才可终孔。
ppt课件
7
冲击钻施工
旋挖钻施工
人 工 挖 孔 施 工
ppt课件 8
④钢筋笼制作与安装质量控制：根据设计，计算好箍筋用料长度、主 筋分布段长度，将盘条钢筋调直后再用圆盘制作螺旋箍筋。将支撑架 按2～3m的间距摆放在同一水平面上对准中心线，然后将配好定长的主 筋平直摆放在焊接支撑架上。将加强箍筋按设计要求套入主筋并保持 与主筋垂直，进行焊接。加强箍筋与主筋焊好后，将螺旋箍筋按规定 间距绕于其上并间隔点焊固定。制作好的钢筋笼稳固垫高放置在平整 的地面上，防止变形。吊放钢筋笼入孔时应对准孔位，保持垂直，轻 放、慢放入孔，不得左右旋转。若遇阻碍应停止下放，查明原因进行 处理。严禁高提猛落和强制下入。下放钢筋笼时，要求有技术人员在 场，记录好测护筒顶标高，准确计算吊筋长度，以控制钢筋笼的桩顶 标高。钢筋笼制作和安装的质量严格按照设计图纸施作，主筋间距、 箍筋间距、外径、保护层厚度、中心平面位置、顶端高程、底面高程 应符合规范验收标准，钢筋接头搭接焊满足单面焊10d，双面焊5d，焊 接要饱满、平顺、焊渣及时清理干净的要求。声测管安装位置和长度 必须符合设计图纸要求，接头连接必须紧固，管内灌水必须采用清水。
③桩基检测浇筑砼垫层质量控制：先凿除桩头至设计标高，并将声测管 在高出桩头顶面10㎝处，切割至同一水平面，将管内注满清水；为保证检 测工作顺利，先用测绳吊φ28㎜的钢筋头对全部声测管探测一遍，同时核 实桩长是否符合设计；桩基检测合格后，将垫层面标高用钢筋头作好标记 再进行浇筑垫层砼，确保砼面标高和平整度符合设计要求。 ④钢筋加工绑扎质量控制：在钢筋下料过程中，应严把质量关。而且现场 技术管理人员、质检人员应不定期抽查钢筋场的钢筋加工情况，下料长度 与设计长度进行比较，误差大于设计及规范要求的应重新制作。钢筋在下 料时，钢筋工应严格按照设计规范要求进行下料，而且钢筋搭接长度应符 合规范要求。成品堆放应标明所用部位、长度、规格。钢筋绑扎应在垫层 砼达到设计强度75%后进行。在垫层面上弹出钢筋的外围轮廓线，并用油 漆标出每根钢筋的平面位置。底层钢筋垫块采用同承台砼等级的砂浆垫块， 梅花型布置，间距1.5米，侧面垫块每平方米数量不少于4个。钢筋骨架绑 扎注意绑扎方法,宜采用十字扣绑扎法,不得采用顺扣,防止钢筋变形，钢 筋绑扣无漏绑、松绑，垫层面清洗干净。保证墩柱预留钢筋间距、数量、 保护层厚度正确。
现浇梁施工安全、质量控制要点PPT课件
2019/11/7
可编辑
35
四、悬浇挂篮施工安全质量控制要点
挂蓝悬浇施工过程共分为四个阶段：墩顶梁段 （0＃块）施工，0＃块两侧挂蓝悬浇节段施工，边跨支 架现浇梁段施工，主梁跨中合拢段施工。每个悬浇节段 按施工的顺序又分为：挂蓝安装施工，模板施工，钢筋、 预应力筋的制作安装施工，混凝土施工，预应力施工， 孔道压浆施工。现把四个阶段的施工过程及控制要点逐 一介绍。
2019/11/7
可编辑
23
3.6.2、侧模板和翼缘板模板
根据测量放样定出箱梁底板边缘线，在底模板 上弹上墨线，然后安装侧模板。侧模板与底模板接 缝处粘贴海绵胶条防止漏浆。在侧模板外侧背设纵 横方木背肋，用钢管及扣件与支架连接，用以支撑 固定侧模板。翼缘板底模板安装与箱梁底板模板安 装相同，外侧挡板安装与侧模板安装相同。挡板模 板安装完毕后，全面检测标高和线型，确保翼缘板 线型美观。
3.4.3、为防止砂袋压载时碰到阴雨天气，砂袋吸湿 重量增加而引起支架失稳，砂袋全部加载完后，应 用防雨布覆盖防雨。
2019/11/7
可编辑
19
支架预压 施工现场
2019/11/7
可编辑
20
3.5 、支架沉降观测
在堆载区设置系统测量点，顺桥向均布，每个断 面的底板中线、底板边线、悬臂端各布置一个监测 点，同时相应地在支架基础上对应地布设观测点。
2019/11/7
可编辑
9
落地支架地基 常出现的质量问题
硬化层开裂
硬化层出现脱空
2019/11/7
可编辑
硬化层被水侵蚀
10
3.2、支架选择及一般要求
强制性要求：对于大型支架体系必须编制安全 专项施工方案，报公司工程管理部审批后组织实施。 梁支架高度在8m以下的，首选碗扣型脚手架的施工 方案（碗扣式钢管脚手架具有接头构造合理，力学 性能良好，工作安全可靠，构件轻,装拆方便等优 点）。该脚手架立柱轴心受力，根部有可调节支座， 顶部有可调节托座，便于梁的支架搭设。用于支架 的钢管及配件等材料的规格及性能，必须满足JGJ 166-2008《 建筑施工碗扣式脚手架安全技术规范》 的要求。
,桥梁工程质量控制要点ppt课件
8．审查混凝土配合比。其中混凝土的强度、弹性 模量、水泥用量、水胶比等目的应满足设计和规范 要求。运用过程中假设原资料发生较大变化，应要 求制梁单位重新进展混凝土配合比实验。
9．审查制梁单位的开工条件。
后张法制梁工序质量控制
制梁工序主要包括钢筋加工、安装；模板安 装；混凝土拌和、浇筑；预应力施加、孔道 压浆和防水层施工等。监理工程师对各道工 序进展检查、验收，以隐蔽工程检查为主， 对重要的施工环节，如梁体混凝土浇筑、预 应力施加、孔道压浆等，进展旁站监理。
料。 4．检查模板、张拉设备、混凝土设备、钢筋加工设备等制
梁设备。 5．检查龙门吊、卷扬机、滑移车等吊装及滑移设备。 6．检查工地实验室的实验室资质证书和压力实验机、万能
实验机、恒温养护箱、水泥及混凝土试块标养设备等主要实 验和检测设备。查验实验人员资历证书。
3.上部构造质量控制
7．检查水泥、粗、细骨料、外加剂和掺合料、拌 和用水、钢筋、防水资料以及预应力钢绞线、锚具 等进场资料，尤其留意检查粗、细骨料的碱活性检 验。
4．钻孔到达设计深度后，监理工程师应核实地质 情况，进展成孔检查：〔采用测绳、检孔器或成孔 检测仪器等〕孔径、孔深和孔型必需符合设计要求。
孔位中心允许偏向为5cm，垂直度允许偏向为1%。 5．浇筑水下混凝土前应清底。设计无要求时，沉
渣厚度柱桩不大于5cm，摩擦桩不大于20cm，严禁 采用加深钻孔深度方法替代清孔。
主筋锚入承台的长度应符合设计要求。 3.对于大体积承台，施工单位必需采取温度控制措
施，防止因混凝土构造内外温差过大而产生的裂痕。
2.下部构造质量控制
一、墩台施工的质量控制要点 〔一〕监理工程师应审批施工单位的施工方
案，重点审查模板及支架的稳定性、混凝土 运输和浇筑方法等。 〔二〕检查模板及支架安装质量 〔三〕钢筋工程 〔四〕混凝土工程 〔五〕支承垫石
9．审查制梁单位的开工条件。
后张法制梁工序质量控制
制梁工序主要包括钢筋加工、安装；模板安 装；混凝土拌和、浇筑；预应力施加、孔道 压浆和防水层施工等。监理工程师对各道工 序进展检查、验收，以隐蔽工程检查为主， 对重要的施工环节，如梁体混凝土浇筑、预 应力施加、孔道压浆等，进展旁站监理。
料。 4．检查模板、张拉设备、混凝土设备、钢筋加工设备等制
梁设备。 5．检查龙门吊、卷扬机、滑移车等吊装及滑移设备。 6．检查工地实验室的实验室资质证书和压力实验机、万能
实验机、恒温养护箱、水泥及混凝土试块标养设备等主要实 验和检测设备。查验实验人员资历证书。
3.上部构造质量控制
7．检查水泥、粗、细骨料、外加剂和掺合料、拌 和用水、钢筋、防水资料以及预应力钢绞线、锚具 等进场资料，尤其留意检查粗、细骨料的碱活性检 验。
4．钻孔到达设计深度后，监理工程师应核实地质 情况，进展成孔检查：〔采用测绳、检孔器或成孔 检测仪器等〕孔径、孔深和孔型必需符合设计要求。
孔位中心允许偏向为5cm，垂直度允许偏向为1%。 5．浇筑水下混凝土前应清底。设计无要求时，沉
渣厚度柱桩不大于5cm，摩擦桩不大于20cm，严禁 采用加深钻孔深度方法替代清孔。
主筋锚入承台的长度应符合设计要求。 3.对于大体积承台，施工单位必需采取温度控制措
施，防止因混凝土构造内外温差过大而产生的裂痕。
2.下部构造质量控制
一、墩台施工的质量控制要点 〔一〕监理工程师应审批施工单位的施工方
案，重点审查模板及支架的稳定性、混凝土 运输和浇筑方法等。 〔二〕检查模板及支架安装质量 〔三〕钢筋工程 〔四〕混凝土工程 〔五〕支承垫石
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.3.9、钢管脚手架，当其高度超过周围建筑物时应 设避雷装置，设置防雷和重复接地装置，防雷接地 应可靠，其接地电阻不大于10欧姆。并经测试合格 方能使用。
LOGO
支架搭设常出现的质量问题
结点脱离
wwwຫໍສະໝຸດ
碗扣破损
LOGO
下托外露长度 超标，且倾斜
3.3.6、支架搭设须使所有立杆均匀受力，要严格控 制其立杆的顶标高，顶托的外旋长度≤30cm 。
LOGO
3.3.7、支架搭设完毕后，在立杆顶部放好顶托和纵 横方木，方木的接触面恰好在顶托的中心位置，如 不在中心位置，需加一道垫木。
3.3.8、在支架完成后，组织技术、安装等主要施工 人员对支撑架进行检查验收，加强方木、顶托和碗 口的检查，合格后方可进行模板工程。
一、公司现浇梁工点情况简介
目前，正在挂篮施工的有11套（包茂4套、 资兴4套、西成3套），支架现浇连续梁13联（佛 山三12联、西成1联），支架现浇简支梁162孔
（佛山一138孔、佛山三21孔、潮惠五3孔）。涉 及梁板制提运架的项目5个，制梁还有332 片，架梁还有504片。不包括资兴制架梁。
3.4.3、为防止砂袋压载时碰到阴雨天气，砂袋吸湿 重量增加而引起支架失稳，砂袋全部加载完后，应 用防雨布覆盖防雨。
LOGO
目录
一、公司现浇梁工点情况简介 二、现浇梁施工安全质量主要风险 三、落地支架现浇梁施工安全质量控制要点 四、悬浇挂篮施工安全质量控制要点 五、跨铁路、公路施工安全质量控制要点 六、现浇梁施工典型案例 七、综述
LOGO
3.4.1、预压范围为梁全宽部分，加载顺序与砼浇 注顺序相同。堆码整齐，不乱堆放。
3.4.2、需对预压材料设专人称量精确计量，专人 记录，保证预压效果。
LOGO
其横断面上尽可能模拟箱梁砼的荷载分布，不得分 块小范围集中堆码，以免产生不均匀沉降。
加载预压分级进行，按荷载总量的 0→30%→70%→100%→120%→100%→70%→30%→0进 行加载及卸载，并测得各级荷载下的观测点变形值。 预压时各点压重均匀对称，防止出现反常情况。
3.3、支架搭设要求
3.3.1、支撑架安装应在专人指挥下统一进行。应从 桥梁中心线开始纵横两个方向同时进行，以免支架 失稳。
3.3.2、基础平整坚实，立杆底座可直接采用立杆垫 座；若基础不平，支架底部应用立杆可调底座，缝 隙用木楔塞紧。
3.3.3、碗口支架的底层组架最为关键，其组装质量 直接影响支架整体质量，要严格控制组装质量。
现浇梁施工安全质量主要风 险、控制要点及相关案例
中铁十二局集团第七工程有限公司安全质量环保部
2013年12月9日 王 松
悬臂浇筑法施工历史发展
LOGO
前言
现浇梁因其整体性好、外形美观、跨度大、行车 舒适等优点在公路和铁路桥梁中得到广泛使用，但是 其模架及支撑体系是重大伤亡事故的多发领域，特别 是支架在浇筑中发生坍塌事故，往往会造成惨重的人 员伤亡、巨大的经济损失和不良的社会影响，因此不 论从哪个方面来讲，都必须高度重视现浇梁施工质量 和安全，采取强力的安全质量保证措施，预防和杜绝 事故的发生。
LOGO
落地支架地基 常出现的质量问题
硬化层开裂
硬化层出现脱空
硬化层被水侵蚀
LOGO
3.2、支架选择及一般要求
强制性要求：对于大型支架体系必须编制安全 专项施工方案，报公司工程管理部审批后组织实施。 梁支架高度在8m以下的，首选碗扣型脚手架的施工 方案（碗扣式钢管脚手架具有接头构造合理，力学 性能良好，工作安全可靠，构件轻,装拆方便等优 点）。该脚手架立柱轴心受力，根部有可调节支座， 顶部有可调节托座，便于梁的支架搭设。用于支架 的钢管及配件等材料的规格及性能，必须满足JGJ 166-2008《 建筑施工碗扣式脚手架安全技术规范》 的要求。
LOGO
3.3.4、支架与墩柱连接，为加强支架的整体稳定， 抵抗支架可能产生的水平推力，加强支架的侧向稳 定性，在墩柱四周用脚手架钢管搭成井字形，形成 抱箍，与支架的水平连杆连接。
3.3.5、支架搭设应严格控制立杆垂直度和水平杆的 水平度，整架垂直度偏差不得大于h/600（h为立杆 的高度，但最大不超过50mm） 。
LOGO
二、现浇梁施工安全质量主要风险
根据各工点现浇梁的结构类型、支架方式及桥梁所 处的地理、交通位置情况进行分析，目前公司现浇梁 安全质量主要风险：
1、支架失稳垮塌 2、高空坠落
3、物体打击
4、机械伤害
5、铁路、公路交通安全事故
6、梁底板崩裂及梁体裂缝质量事故
7、梁体使用寿命达不到设计要求的质量事故
LOGO
三、落地支架现浇梁施工安全质量控制要点
3.1、地基处理
为保证支架有良好的刚度与稳定性，在搭设支 架前必须对原地基进行处理（大面积的满堂支架和 墩柱支架，若有不均匀的变形或沉降，都会造成箱 梁的质量问题）。为此，支架范围的地坪必须用混 凝土硬化，地基处理范围比梁投影线每边宽出0.5m （悬挑式人行通道）或1.5m（落地式人行通道）。 对软弱地基，应在混凝土层中设置钢筋网片。硬化 地坪两侧，需设置排水沟，将水引出施工范围。
下托外露长度 超标，且倾斜
LOGO
剪刀撑不闭合 不到底、角度大
立柱不垂直
LOGO
3.4、支架预压荷载的控制
预压的目的是取得支架变形的实际数值，作为 梁体立模的预拱值数据设置的参考。预压可采用砂 袋、配重块等材料。在支架搭设完成、搁栅布置好 以后进行分级加载。在预压过程中实时监测支架的 弹性变形和非弹性变形。支架预压还需注意以下几 个方面：
LOGO
支架搭设常出现的质量问题
结点脱离
wwwຫໍສະໝຸດ
碗扣破损
LOGO
下托外露长度 超标，且倾斜
3.3.6、支架搭设须使所有立杆均匀受力，要严格控 制其立杆的顶标高，顶托的外旋长度≤30cm 。
LOGO
3.3.7、支架搭设完毕后，在立杆顶部放好顶托和纵 横方木，方木的接触面恰好在顶托的中心位置，如 不在中心位置，需加一道垫木。
3.3.8、在支架完成后，组织技术、安装等主要施工 人员对支撑架进行检查验收，加强方木、顶托和碗 口的检查，合格后方可进行模板工程。
一、公司现浇梁工点情况简介
目前，正在挂篮施工的有11套（包茂4套、 资兴4套、西成3套），支架现浇连续梁13联（佛 山三12联、西成1联），支架现浇简支梁162孔
（佛山一138孔、佛山三21孔、潮惠五3孔）。涉 及梁板制提运架的项目5个，制梁还有332 片，架梁还有504片。不包括资兴制架梁。
3.4.3、为防止砂袋压载时碰到阴雨天气，砂袋吸湿 重量增加而引起支架失稳，砂袋全部加载完后，应 用防雨布覆盖防雨。
LOGO
目录
一、公司现浇梁工点情况简介 二、现浇梁施工安全质量主要风险 三、落地支架现浇梁施工安全质量控制要点 四、悬浇挂篮施工安全质量控制要点 五、跨铁路、公路施工安全质量控制要点 六、现浇梁施工典型案例 七、综述
LOGO
3.4.1、预压范围为梁全宽部分，加载顺序与砼浇 注顺序相同。堆码整齐，不乱堆放。
3.4.2、需对预压材料设专人称量精确计量，专人 记录，保证预压效果。
LOGO
其横断面上尽可能模拟箱梁砼的荷载分布，不得分 块小范围集中堆码，以免产生不均匀沉降。
加载预压分级进行，按荷载总量的 0→30%→70%→100%→120%→100%→70%→30%→0进 行加载及卸载，并测得各级荷载下的观测点变形值。 预压时各点压重均匀对称，防止出现反常情况。
3.3、支架搭设要求
3.3.1、支撑架安装应在专人指挥下统一进行。应从 桥梁中心线开始纵横两个方向同时进行，以免支架 失稳。
3.3.2、基础平整坚实，立杆底座可直接采用立杆垫 座；若基础不平，支架底部应用立杆可调底座，缝 隙用木楔塞紧。
3.3.3、碗口支架的底层组架最为关键，其组装质量 直接影响支架整体质量，要严格控制组装质量。
现浇梁施工安全质量主要风 险、控制要点及相关案例
中铁十二局集团第七工程有限公司安全质量环保部
2013年12月9日 王 松
悬臂浇筑法施工历史发展
LOGO
前言
现浇梁因其整体性好、外形美观、跨度大、行车 舒适等优点在公路和铁路桥梁中得到广泛使用，但是 其模架及支撑体系是重大伤亡事故的多发领域，特别 是支架在浇筑中发生坍塌事故，往往会造成惨重的人 员伤亡、巨大的经济损失和不良的社会影响，因此不 论从哪个方面来讲，都必须高度重视现浇梁施工质量 和安全，采取强力的安全质量保证措施，预防和杜绝 事故的发生。
LOGO
落地支架地基 常出现的质量问题
硬化层开裂
硬化层出现脱空
硬化层被水侵蚀
LOGO
3.2、支架选择及一般要求
强制性要求：对于大型支架体系必须编制安全 专项施工方案，报公司工程管理部审批后组织实施。 梁支架高度在8m以下的，首选碗扣型脚手架的施工 方案（碗扣式钢管脚手架具有接头构造合理，力学 性能良好，工作安全可靠，构件轻,装拆方便等优 点）。该脚手架立柱轴心受力，根部有可调节支座， 顶部有可调节托座，便于梁的支架搭设。用于支架 的钢管及配件等材料的规格及性能，必须满足JGJ 166-2008《 建筑施工碗扣式脚手架安全技术规范》 的要求。
LOGO
3.3.4、支架与墩柱连接，为加强支架的整体稳定， 抵抗支架可能产生的水平推力，加强支架的侧向稳 定性，在墩柱四周用脚手架钢管搭成井字形，形成 抱箍，与支架的水平连杆连接。
3.3.5、支架搭设应严格控制立杆垂直度和水平杆的 水平度，整架垂直度偏差不得大于h/600（h为立杆 的高度，但最大不超过50mm） 。
LOGO
二、现浇梁施工安全质量主要风险
根据各工点现浇梁的结构类型、支架方式及桥梁所 处的地理、交通位置情况进行分析，目前公司现浇梁 安全质量主要风险：
1、支架失稳垮塌 2、高空坠落
3、物体打击
4、机械伤害
5、铁路、公路交通安全事故
6、梁底板崩裂及梁体裂缝质量事故
7、梁体使用寿命达不到设计要求的质量事故
LOGO
三、落地支架现浇梁施工安全质量控制要点
3.1、地基处理
为保证支架有良好的刚度与稳定性，在搭设支 架前必须对原地基进行处理（大面积的满堂支架和 墩柱支架，若有不均匀的变形或沉降，都会造成箱 梁的质量问题）。为此，支架范围的地坪必须用混 凝土硬化，地基处理范围比梁投影线每边宽出0.5m （悬挑式人行通道）或1.5m（落地式人行通道）。 对软弱地基，应在混凝土层中设置钢筋网片。硬化 地坪两侧，需设置排水沟，将水引出施工范围。
下托外露长度 超标，且倾斜
LOGO
剪刀撑不闭合 不到底、角度大
立柱不垂直
LOGO
3.4、支架预压荷载的控制
预压的目的是取得支架变形的实际数值，作为 梁体立模的预拱值数据设置的参考。预压可采用砂 袋、配重块等材料。在支架搭设完成、搁栅布置好 以后进行分级加载。在预压过程中实时监测支架的 弹性变形和非弹性变形。支架预压还需注意以下几 个方面：
