注塑机合模参数设置参考说明
注塑成型调校的主要参数

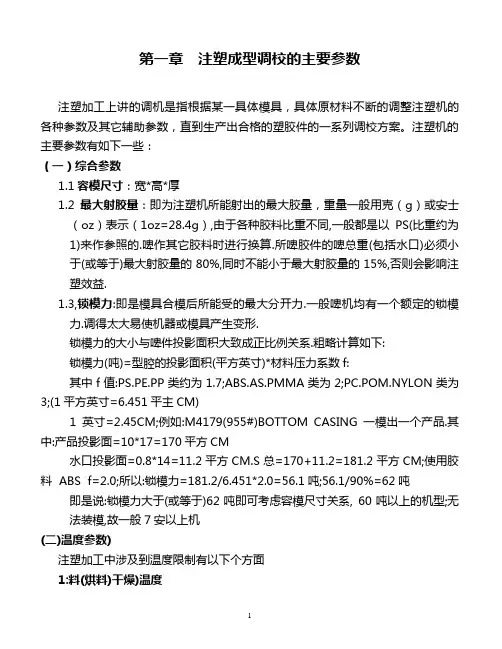

第一章注塑成型调校的主要参数注塑加工上讲的调机是指根据某一具体模具，具体原材料不断的调整注塑机的各种参数及其它辅助参数，直到生产出合格的塑胶件的一系列调校方案。
注塑机的主要参数有如下一些：（一）综合参数1.1容模尺寸：宽*高*厚1.2最大射胶量：即为注塑机所能射出的最大胶量，重量一般用克（g）或安士（oz）表示（1oz=28.4g）,由于各种胶料比重不同,一般都是以PS(比重约为1)来作参照的.啤作其它胶料时进行换算.所啤胶件的啤总重(包括水口)必须小于(或等于)最大射胶量的80%,同时不能小于最大射胶量的15%,否则会影响注塑效益.1.3,锁模力:即是模具合模后所能受的最大分开力.一般啤机均有一个额定的锁模力.调得太大易使机器或模具产生变形.锁模力的大小与啤件投影面积大致成正比例关系.粗略计算如下:锁模力(吨)=型腔的投影面积(平方英寸)*材料压力系数f:其中f值:PS.PE.PP类约为1.7;ABS.AS.PMMA类为2;PC.POM.NYLON类为3;(1平方英寸=6.451平主CM)1英寸=2.45CM;例如:M4179(955#)BOTTOM CASING一模出一个产品.其中:产品投影面=10*17=170平方CM水口投影面=0.8*14=11.2平方CM.S总=170+11.2=181.2平方CM;使用胶料ABS f=2.0;所以:锁模力=181.2/6.451*2.0=56.1吨;56.1/90%=62吨即是说:锁模力大于(或等于)62吨即可考虑容模尺寸关系, 60吨以上的机型;无法装模,故一般7安以上机(二)温度参数)注塑加工中涉及到温度限制有以下个方面1:料(烘料)干燥)温度2:炮筒温度模具温度2.1啤作时需要将原料中的水份含量干燥到一定百分比以下称之为焗料.因为原料水分含量过高会引起汽花,剥层,发脆等缺陷.2.2炮筒温度:螺杆从进料口到螺杆头可分为输送段,压缩段,计量段,每段对应的炮筒温度一般是由低到高分布.另:炮嘴温度通常略高于计量末端之温度.而加长射嘴则稍高于计量末端之温度.2.3模具温度:指模腔表面温度,根据模具型腔各部分的形状不同,一般是难走胶的部位.模温要求高一点,前模温度略高于后模温度.当各部位设定温度后,要求其温度波动小,所以往往要使用恒温机,泠水机等辅助设备来调节模温.(三)位臵参数3.1螺杆位臵:指螺杆的射胶速度,压力的分段转换位臵,熔胶终止位臵.一般射胶终止位臵选在10~20MM为宜3.2索退位臵当螺杆回料完停止转动后,螺杆有一个向后松退的动作,称之为索退,一般索退距离为5MM左右,太大会产生汽泡等缺陷.3.3开模位臵即后模面离开前模面的距离,其大小为能顺利取出胶件为宜,太大会延长周期.3.4顶针位臵即为模具顶针顶出后模面的距离.使产品顶出后面且能顺利取出胶件为宜.注意不要使顶针顶到尽头,必须留有足够的余量,以免造成模具顶针板弹弓被顶断.(四)压力参数)4.1射胶压力螺杆给予熔胶的推进力,称之为射胶压力,根据螺杆位臵的各个分段,可设臵螺杆不同的推进力给熔胶.各段推进力大小的设臵,主要取决于熔胶在模具型腔里的位臵,当流经的模腔形状复杂,胶位薄,熔胶受到的阻力就大,则需要较大的的推进力;当流经的位臵形状简单,熔胶受到的阻力小,则可设臵小的推进力,从而减轻啤机的损耗.4.2保压当熔胶注满模腔后,为了补偿胶料冷却收缩使模腔形成的空间和压实胶料,这时螺杆还需给予熔胶一定的推进力,该力即为保压.保压用HP表示,一般大胶件采用中压,小胶件采用低压.(一般情况下,保压压力小于射胶压力)4.3背压当射胶,保压完成后,螺杆开始旋转,这样,原来在螺杆槽内和料门内的胶料通过螺杆槽被压入炮筒的前端(计量室),这时熔胶对螺杆有一反作用力迫使螺杆向后退,称之为回料.为了增加熔胶在炮筒前端(计量室)的密度,和调节螺杆后退的速度,必须给螺杆增加一个可调的推力,这个力称之为背压.调节背压可以调节色粉与塑胶原料的混合程度,影响塑化效果,适当的背压可以减轻胶件的混色,气泡,光泽不均等缺陷;但背压不能太大,太大背压会使熔胶产生分解,从而引起胶件变色,黑纹等缺陷.另加大背压就势必延长了生产周期,加剧了啤机的损耗.(一般为10千克/平方厘米左右)4.4锁模低压亦称低压保护,是啤机对模具的保护装臵.从模具保护位臵到前后模面贴合的那一瞬间,这段时间内锁模机构推动模具后模的力是比较低的,同时当推进过程中,遇到一个高于推动力的阻力时,模具会自动打开,从而停止合模动,这样, 合模时前后模之间如有异物,模具就可以得到保护锁模低压一般是有行位的模具比没行位的模具大一些,取值5~20千克/平方厘米.4.5锁模高压亦称锁模压力,当合模使前后模面贴合后,锁模力自动由低压转为高压,目的是前模面和后模面贴合时有一定的压力,锁模压力不能太高,太高会压伤模面;调节时,使前后模有一定的压力即可,一般取80~100千克/厘米.(一般锁模状态:高速-低压低速-高压合模)4.6顶针压力啤机施加于模具顶出板后面的顶出力,大小为顶落塑胶件为宜.(五)速度参数)5.1射胶速度射胶速度即指啤机在射胶进螺杆推动熔胶时螺杆的移动速度.射胶速度主要受射胶压力,模具型腔对熔胶的阻力,熔胶本身具备的精度等因素的影响,射胶压力大于熔胶粘度和型腔阻力时,设臵的射胶速度才得以充分发挥,根据螺杆位臵的各个分段,可设臵不同的射胶速度,如:射胶一段,此时熔胶流经水口到胶件,需要低速中压,射胶二段,此时熔胶填充型腔,需要高速高压,射胶三段,熔胶填充胶件周边,需要中速低压,而且射胶速度随着模腔的填满阻力的增大而慢慢降低,直到为零.具体各段的射胶速度的设定,要根据熔胶流经模腔的形状而定.5.2螺杆转速螺杆向炮筒计量室供料时的转速,称之为螺杆转速,它影响螺杆的后退速度,当背压设定后,螺杆转速越高,后退速度越大,调节螺杆的转速则可以调节胶料的塑化效果,改善制品的色调不均,混色等缺陷,但螺杆转速过高会导致胶料过度剪切而产生分解,同时还造成空气混入料筒,使制品产生气泡.PC/PVC/POM/PMMA等粘度较大或热敏性塑料都不宜用高螺杆速度.5.3震雄注塑机有两级熔胶速度控制选择:一般而言,前段是用较大的速度熔胶以提高效率,后段减速以保持熔胶位臵稳定.螺杆索退时的后退速度,称之为索退速度,一般选择中,低速为宜.5.4开锁模速度开模速度一般为前后模面分开时采用慢速,所以模板不同的模具在设不定期时有差异,两板模一般设臵:慢,快,慢;三板模一般设臵:中,慢,慢.锁模速度一般为:快速,低压低速,高压高速.5.5顶针速度顶针顶出胶件的速度,称之为顶针速度,不同结构的胶件其设臵不同,一般采用中速.(六)保压时间6.1焗料时间:焗料所需的时间,不同的胶料所需的时间不同，应参照不同胶料特性设臵。
如何设定合理的注塑工艺参数？
如何设定合理的注塑工艺参数？注塑调机是指对具体模具而言，不断调整啤机的各种参数，直到啤出合格的塑胶件。
塑胶啤机的各种参数大致可以分类如下各项：一、初步综合参数：对于一套具体模具，在上模啤作之前，首先需考虑下列三个参数:1.1 容模尺寸：即为注塑机的Moho×Move× (Mothmi~Mothma)。
它的各项必须大于模具与之相对应的各项：Mwid×Mlen×Mthi (宽×高×厚)1.2 最大射胶量：即为注塑机所能射出的最大塑胶的重量SHWT(g)。
所啤塑胶的每啤总重必须小于(或等于)85%SHWT，大于(或等于)15%SHWT。
(当每啤总重>85%SHWT会降低注塑效益)1.3 锁模力：即为模具合模后所能承爱的最大分开力。
它的大小约与所啤塑件的投影面积成正比，粗略计算公式如下：锁模力(吨)=型腔的投影面(英寸2)×材料压力系数其中材料压力系数PS、PE、PP类为1.7；ABS、AS、PMMA类为2；PC、POM、NYLON类为3。
对具体的模具而言，实际应用的锁模力≤啤机额定锁模力×90%，锁模力过大对啤机无益，且会造成模具变形。
二、温度参数(T)：啤作生产过程中的温度是根据不同胶料其设置不同，它可分为如下几种：2.1 局料温度：啤作生产时需要将原料中的水份的含量局干到一定百分比以下，称之为局料。
因为水份含量高过一定比例的原料会引起气花、剥层等缺陷。
2.2 炮筒温度：炮筒由料斗到炮咀可分为：输送段、压缩段、计量段,每段的加热温度统称为炮筒温度。
炮筒温度由低到高。
另炮咀温度通常略低于计量末端之温度。
2.3 模具温度：指模腔表面温度。
根据模具型腔各部分的形状不同而设定温度不同。
一般是难走胶的部位模温要求高一点，前模的温度略高于后模温度。
当各部位设定温度后，要求其温度波动要小，所以往往需使用恒温机、冷水机等辅助设备来调节模温。
注塑成型机的各项参数设定步骤

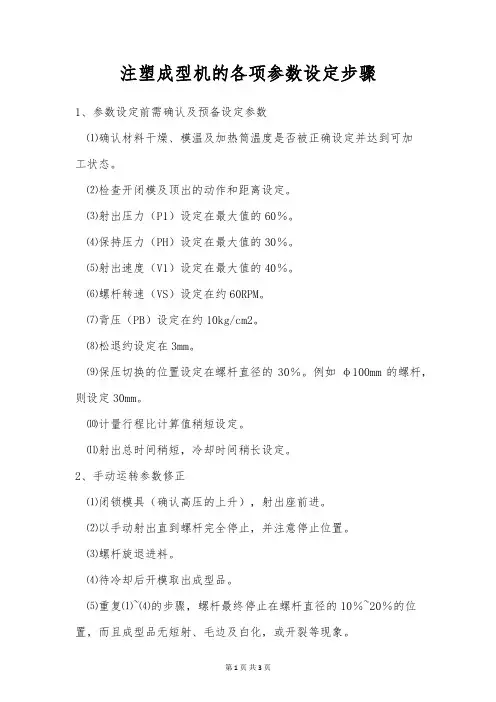

注塑成型机的各项参数设定步骤1、参数设定前需确认及预备设定参数⑴确认材料干燥、模温及加热筒温度是否被正确设定并达到可加工状态。
⑵检查开闭模及顶出的动作和距离设定。
⑶射出压力（P1）设定在最大值的60％。
⑷保持压力（PH）设定在最大值的30％。
⑸射出速度（V1）设定在最大值的40％。
⑹螺杆转速（VS）设定在约60RPM。
⑺背压（PB）设定在约10kg/cm2。
⑻松退约设定在3mm。
⑼保压切换的位置设定在螺杆直径的30％。
例如φ100mm的螺杆，则设定30mm。
⑽计量行程比计算值稍短设定。
⑾射出总时间稍短，冷却时间稍长设定。
2、手动运转参数修正⑴闭锁模具（确认高压的上升），射出座前进。
⑵以手动射出直到螺杆完全停止，并注意停止位置。
⑶螺杆旋退进料。
⑷待冷却后开模取出成型品。
⑸重复⑴~⑷的步骤，螺杆最终停止在螺杆直径的10％~20％的位置，而且成型品无短射、毛边及白化，或开裂等现象。
3、半自动运转参数的修正⑴计量行程的修正[计量终点] 将射出压力提高到99％，并把保压暂调为0，将计量终点S0向前调到发生短射，再向后调至发生毛边，以其中间点为选择位置。
⑵出速度的修正把PH回复到原水准，将射出速度上下调整，找出发生短射及毛边的个别速度，以其中间点为适宜速度[本阶段亦可进入以多段速度对应外观问题的参数设定]。
⑶保持压力的修正上下调整保持压力，找出发生表面凹陷及毛边的个别压力，以其中间点为选择保压。
⑷保压时间[或射出时间]的修正逐步延长保持时间，直至成型品重量明显稳定为明适选择。
⑸冷却时间的修正逐步调降冷却时间，并确认下列情况可以满足：1、成型品被顶出、夹出、修整、包装不会白化、凸裂或变形。
2、模温能平衡稳定。
肉厚4mm以上制品冷却时间的简易算法：①理论冷却时间=S（1+2S）…….模温60度以下。
②理论冷却时间=1.3S(1+2S)…….模具60度以上[S表示成型品的最大肉厚]。
⑹塑化参数的修正①确认背压是否需要调整；②调整螺杆转速，使计量时间稍短于冷却时间；③确认计量时间是否稳定，可尝试调整加热圈温度的梯度。
注塑机低压锁模设置流程

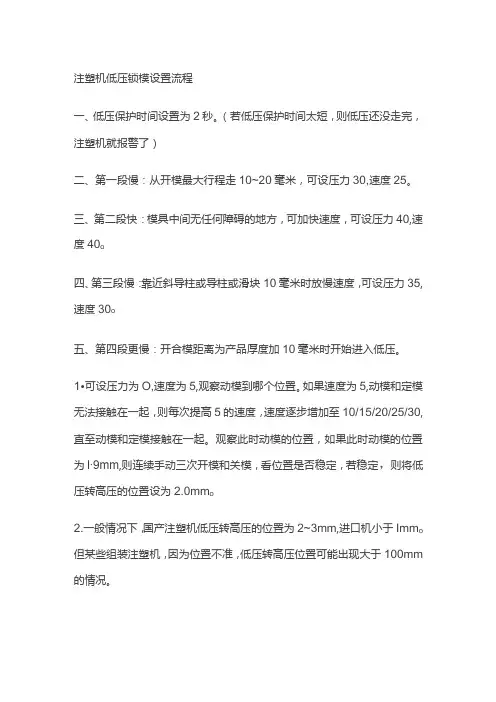

注塑机低压锁模设置流程一、低压保护时间设置为2秒。
（若低压保护时间太短，则低压还没走完，注塑机就报警了）二、第一段慢：从开模最大行程走10~20毫米，可设压力30,速度25。
三、第二段快：模具中间无任何障碍的地方，可加快速度，可设压力40,速度40o四、第三段慢：靠近斜导柱或导柱或滑块10毫米时放慢速度，可设压力35,速度30o五、第四段更慢：开合模距离为产品厚度加10毫米时开始进入低压。
1•可设压力为O,速度为5,观察动模到哪个位置。
如果速度为5,动模和定模无法接触在一起，则每次提高5的速度，速度逐步增加至10/15/20/25/30,直至动模和定模接触在一起。
观察此时动模的位置，如果此时动模的位置为l∙9mm,则连续手动三次开模和关模，看位置是否稳定，若稳定，则将低压转高压的位置设为2.0mm o2.一般情况下，国产注塑机低压转高压的位置为2~3mm,进口机小于Imm o 但某些组装注塑机，因为位置不准，低压转高压位置可能出现大于100mm 的情况。
六、设置高压压力和速度，可设压力为50,速度为25o不断提高压力,每次提高5,看模具是否起高压。
七、设置注塑机合模参数，观察模具是否起高压的方法：(1)注塑机屏幕显示"慢速锁模-快速锁模-低压锁模-高压锁模-锁模停止"，若出现"锁模停止"则表示正确起高压了。
(2)注塑机屏幕陆续在"慢速-快速-低压-高压"亮灯，特别是经过高压时亮灯然后又快速熄灭。
(3)注塑机的系统压力表快速增加到5~IOMPa,又快速回落至O o(4)模具中间放一张纸，看注塑机是否报警(发出警报声)，动模是否快速和定模分开。
(5)观察注塑机的机绞是否伸直。
如果起高压的时候，机绞一定是伸直的。
(6)某些注塑机，起高压的时候，动模位置是为0的。
(7)正确起高压的时候，合模的声音比较特殊，嗒的一声。
八、不同品牌的注塑机，开合模速度完全不一样。
注塑机的参数设置

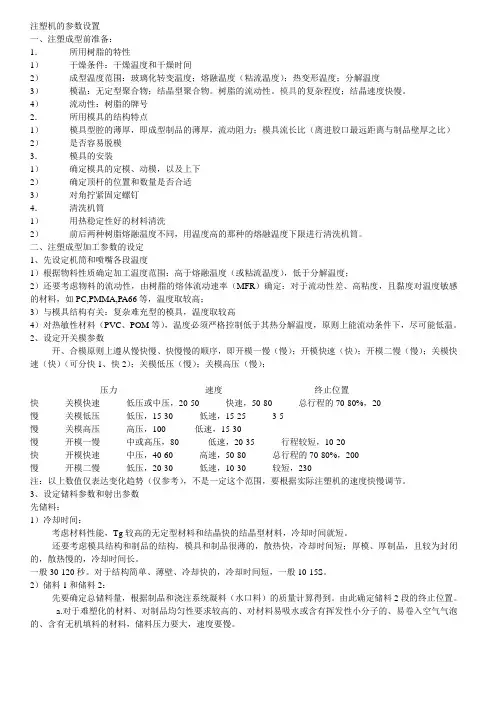

注塑机的参数设置一、注塑成型前准备：1．所用树脂的特性1）干燥条件：干燥温度和干燥时间2）成型温度范围：玻璃化转变温度；熔融温度（粘流温度）；热变形温度；分解温度3）模温：无定型聚合物；结晶型聚合物。
树脂的流动性。
模具的复杂程度；结晶速度快慢。
4）流动性：树脂的牌号2．所用模具的结构特点1）模具型腔的薄厚，即成型制品的薄厚，流动阻力；模具流长比（离进胶口最远距离与制品壁厚之比）2）是否容易脱模3．模具的安装1）确定模具的定模、动模，以及上下2）确定顶杆的位置和数量是否合适3）对角拧紧固定螺钉4．清洗机筒1）用热稳定性好的材料清洗2）前后两种树脂熔融温度不同，用温度高的那种的熔融温度下限进行清洗机筒。
二、注塑成型加工参数的设定1、先设定机筒和喷嘴各段温度1）根据物料性质确定加工温度范围：高于熔融温度（或粘流温度），低于分解温度；2）还要考虑物料的流动性，由树脂的熔体流动速率（MFR）确定：对于流动性差、高粘度，且黏度对温度敏感的材料，如PC,PMMA,PA66等，温度取较高；3）与模具结构有关：复杂难充型的模具，温度取较高4）对热敏性材料（PVC、POM等），温度必须严格控制低于其热分解温度，原则上能流动条件下，尽可能低温。
2、设定开关模参数开、合模原则上遵从慢快慢、快慢慢的顺序，即开模一慢（慢）；开模快速（快）；开模二慢（慢）；关模快速（快）（可分快1、快2）；关模低压（慢）；关模高压（慢）；压力速度终止位置快关模快速低压或中压，20-50 快速，50-80 总行程的70-80%，20慢关模低压低压，15-30 低速，15-25 3-5慢关模高压高压，100- 低速，15-30慢开模一慢中或高压，80- 低速，20-35 行程较短，10-20快开模快速中压，40-60 高速，50-80 总行程的70-80%，200慢开模二慢低压，20-30 低速，10-30 较短，230注：以上数值仅表达变化趋势（仅参考），不是一定这个范围，要根据实际注塑机的速度快慢调节。
注射机的参数设定.
加工温度范围 180-250℃ 190-260℃ 175-260℃ 150-235℃ 230-290℃ 260-315 ℃ 230-290℃ 180-260℃ 270-300℃
分解温度（空气中） 270℃ 275℃ 305℃ 300℃ 300℃ 310℃ 300℃ 270℃ 320℃
5
注塑机主要参数的设定
15
注塑时间
注塑时间就是施加压力于螺杆的时间，包含塑 料的流动、模具充填、保压所需的时间；因此， 注塑时间、注塑速度和注塑压力都是重要的成型 条件，至于寻找正确的注塑时间可以用两种方法 进行：外观设定方法和重量设定方法。
16
射胶位置
射胶位置是注塑工艺中最重要的参数之一，射胶位 置一般是根据塑件和水口的总重量来确定的，有时 要根据所用的塑料种类、模具结构、产品质量等来 合理设定各段射胶的位置。
20
开模行程
A、二板模的开模行程
21
开模行程
B、三板模的开模行程
22
由于加工温度范围是指塑料在粘流态区域内可以进行注塑或挤出成型的温度因此可以视为炉嘴及出料炉的温度只有当塑料达到这个温度时才能顺利成加工温度范围分解温度空气中聚苯乙烯9015018025027095137190260275高压聚乙烯125110175260305低压聚乙烯12513015023530020164230290300665022526031550265230290300有机玻璃105180180260270聚碳酸酯150250270300320温度应根据塑料成型特性并考虑模具及制品结构特点而相应设定
4
注塑机主要参数的设定
常用塑料的加工温度范围如下表所示：
塑料 聚苯乙烯
ABS 高压聚乙烯 低压聚乙烯
注塑成型工艺参数的设置及其调整方法
注塑成型工艺参数的设置及其调整方法注塑成型工艺参数的设置及其调整方法一、注塑注塑成型工艺流程成型工艺流程成型工艺流程可以简单的表示如下可以简单的表示如下可以简单的表示如下：：上一周期——闭模——填充——保压——回胶——冷却——开模——脱模——下一周期在填充保压降段，模腔压力随时间推移而上升，填充满型腔之后压力将保持在一个相对静态的状态，以补充由于收缩而产生的胶量不足，另外此压力可以防止由于注射的降低而产生的胶体倒流现象，这就是保压阶段，保压完了之后模腔压力逐渐下降，并随时间推移理论上可以降到零，但实际并不为零，所以脱模之后制品内部内存内应力，因而有的产品需经过后处理，清除残存应力。
所谓应力，就是来傅高子链或者链段自由运动的力，即弯曲变形，应力开裂、缩孔等。
二、注塑注塑成型成型成型的主要参数的主要参数1、料筒温度注塑胶料温度，熔体温度对熔体的流动性能起主要作用，由于塑胶没有具体的熔点，所谓熔点是一个熔融状态下的温度段，塑胶分子链的结构与组成不同，因而对其流动性的影响也不同，刚性分子链受温度影响较明显，如PC 、PPS 等，而柔性分子链如：PA 、PP 、PE 等流动性通过改变温度并不明显，所以应根据不同的材料来调校合理的注塑温度。
2、注射速度注射速度是熔体在炮筒内（亦为螺杆的推进速度）的速度（MM/S ）注射速度决定产品外观、尺寸、收缩性，流动状况分布等，一般为先慢——快——后慢，即先用一个较的速度是熔体更过主流道，分流道，进浇口，以达到平衡射胶的目的，然后快速充模方式填充满整个模腔，再以较慢速度补充收缩和逆流引起的胶料不足现象，直到浇口冻结，这样可以克服烧焦，气纹，缩水等品质不良产生。
3、注射压力注射压力是熔体克服前进所需的阻力，直接影响产品的尺寸，重量和变形等，不同的塑胶产品所需注塑压力不同，对于象PA 、PP 等材料，增加压力会使其流动性显著改善，注射压力大小决定产品的密度，即外观光泽性。
4、模具温度模具温度，有些塑胶料由于结晶化温度高，结晶速度慢，需要较高模温，有些由于控制尺寸和变形，或者脱模的需要，要较高的温度或较低温度，如PC 一般要求60度以上，而PPS 为了达到较好的外观和改善流动性，模温有时需要160度以上，因而模具温度对改善产品的外观、变形、尺寸，胶模方面有不可抵估的作用。
注塑机合模参数设置的要求及注意事项
注塑机合模参数设置的要求及注意事项1.合模速度要控制在合理范围内。
合模速度过快会造成模具受力过大，容易导致模具损坏或者产生合模不良的情况；合模速度过慢则会延长注塑周期，影响生产效率。
因此，需要根据具体的注塑产品和模具情况，合理设置合模速度。
2.合模压力要适当调整。
合模压力过大会造成模具受力过大，容易导致模具变形或破裂；合模压力过小则会导致合模不紧密，产生塑件变形或者毛刺。
因此，需要根据塑件的材料、形状和尺寸等情况，合理设置合模压力。
3.合模位置要准确调整。
合模位置不准确会导致模具碰撞、模具破裂或者塑件变形。
因此，在设置合模位置时，需要根据模具和注塑机的具体情况，进行准确调整。
4.合模时间要合理控制。
合模时间过长会延长注塑周期，影响生产效率；合模时间过短则容易导致注塑产品质量不良。
因此，需要根据具体的注塑产品和模具情况，合理设置合模时间。
1.严格遵守注塑机的操作规程和操作流程，确保合模参数的设置符合机器的要求和安全标准。
2.在设置合模参数之前，需要对注塑机和模具进行检查和维护，确保设备和模具的良好状态。
3.根据注塑产品的要求，选择合适的合模速度、压力、位置和时间等参数，并进行逐步调整和试模，根据试模效果进行调整，确保注塑产品的质量和尺寸的稳定性。
4.合模过程中要注意观察合模动作和塑件的成形情况，及时调整合模参数，以确保合模过程的稳定性和塑件的质量。
5.注塑机合模参数设置需要经验丰富的操作工进行操作，对于初学者来说，可以请教经验丰富的技术人员进行指导。
总之，注塑机合模参数的合理设置对于注塑过程的顺利进行和产品质量的保证具有重要意义。
需要根据具体的产品要求和模具情况，选择合适的合模速度、压力、位置和时间等参数，并进行逐步调整和试模，以确保注塑产品的质量和生产效率的提高。
同时，需要严格遵守操作规程和注意操作安全，确保注塑机和模具的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注塑机合模参数设置参考说明
锁模结构:双曲肘五铰链斜排内卷式,合模动作位置切换控制:电子尺
一.开始合模:
1、开始合模压力:初设置值参考为25,当此压力过小而导致速度过慢时,可尝试增加速度,此压
力过小,而使速度无法提高至需要时速度每次加+5尝试,注意,该压力设置较大时,会使动模板瞬间加高压改变静止状态变运动,至使动模板孔与拉杆产生巨大的摩擦力,久之加快了机器动模板孔与拉杆的磨损,影响到动模板运动的平稳性与精密度的下降,可能影响到个别对合模机构的精密要求较高模具的生产。
2、开始合模速度:看实际,不过要注意动作不宜过快,该速度要与下一段合模动作具有连贯性
的运动,而不是出现明显的停顿动作切换,最好是速度设置高,压力设置低,由压力控制速度。
二,低压合模:由低压低速推动模具,由需要安全保护的距离开始至模具完全闭合终止
1、低压合模速度：看实际,速度要慢,过快的速度,就算有设置了低压,惯性运动仍然有巨大的撞击破坏力。
滑快位置偏移、顶针断出.....等出现意外硬障碍物时,而进入合模动作,在有效的低压慢度的合模保护参数条件之下,大大减小撞击的损伤。
其实可以这个速度为几十,然后不动它,再把压力开始调得很低比如5进行测试,以压力控制速度,再一步步加压至适合的合模保护速度。
2、低压合模压力：可以先把速度调得很高,压力调得很低例如5进行合模测试,因为压力低,就算速度设置
很大,失去压力的支持,合模速度也不会很快的,以压力控制速度,在5的基础上,一点点往上加至理想的合模保护速度,以最低的压力合模。
3、低压合模开始位置:（即上一段合模终止位置）这个要根据模具大小与结构而设置大小差异较大的数值,
一般为模具闭合前的5-20厘米之间,这个位置大家看着办。
很多人就是设置模具合得太近,就才开始用低压,应该提前得到低压保护的距离受到上一段较大压力速度冲击合模,滑快位置偏移、顶针断出......等出现意外硬障碍物时,快猛撞击,这时低压保护无效,来迟了,(重点核心).....
4、低压合模终止位置（即高压锁模开始位置）：此参数为模具刚好刚完全闭合的位置,即动模板前进已经
到尽头停止了,调试时先调好低压压力和速度,再将位置设置为0,关门手动合模测试得出一个低压合模完全闭合位置数值,比如这个数值是2.2,这个数值的大小受电子尺设置调整、调模松紧、合模压力大小影响,并且这个数值会受到机器精度和模具表面细小杂物的影响等原因影响,每次合模可能会有小小变动,所以要将终止位置设置稍大一点点比如加0.2设置为2.4(参考加0.1-0.3),以最低的位置,精确保护模具,如果不把低压合模测试获得的位置数值设置大一点点的话,直接就用2.2,可能经常会出现低压合模位置大于2.2,低压位置结束不了而无法转到高压锁模。
不过更多人是设置模具还有数厘米距离或更长距离没有完全闭合就低压终止,开始用高压了,低压保护无效,经常见到一些模具被意外带已经顶出了的形成品合模,钢材质模腔被压得变形。
(重点核心)
三、高压锁模----开始用高压推动机铰伸直将已经闭合了的模具锁压紧。
很多人就是
设置模具没有完全闭合,就开始用高压了,低压保护失效(重点核心)
1、高压锁模压力：初设置值参考为60,当无法满足时,每次+10压力,压力太大,是没有必要的加大机器负荷。
2、高压锁模速度：初设置值参考为25,当无法满足需要时,先尝试加大压力查看,不行后,才尝试加快速度,每次+10。
高压锁模不应该听到过大的响声,速度加快一倍,锁模机构摩擦损耗加大N倍。
大家要注意上面我说的合模与锁模区别是,合模=动模板运动,锁模=用高压推动机铰伸直锁压紧已经闭合的模具,低压合模保护设置其实多数人就是在低压合模开始位置和终止位置没有做对,一是低压开始位置时模具靠得太近了,位置太小了,低压保护来得太迟,受到上一段(开始、快速、高速)较高较快的压力与速度影响。
二是低压终止位置结束得太早,当模具还有数厘米或更大的距离没有闭合,就终止结束低压保护了,转到高压锁模,这两个问题一般同时存在,这就成了低压合模保护位置过短,前被较大压力较快速度快速合模冲击威胁,后被高压锁模压力压迫两面夹击,就相当于低压合模保护无效形同虚设。
在无效低压保护下,模具被压、撞坏可能会出现下列问题:(夹带障碍物以较高的压力合模=压模、夹带硬性障碍物较高的速度合模=撞模)
1、模具因结构较简单,合模压力也不是很大,压不坏。
2、模具被压,致使模具型精密度下降,使注塑成形条件发生变化,给工艺参数的调试加大难度。
3、模具被压,致使模具精密度下降,使成形产品的毛边加大、加多,加大了生产工人的工作强度与工作量,加
速工人工作的疲劳, 产品的产量、质量、效率往下降。
工作对工作的喜欢度在下降,员工流动可能会因此而有少许加大。
4、模具被压,致使模具精密度下降,使成形产品的毛边加大、加多。
原定的人员已经无法满足工作对劳动力
的需要,需要增加人手,使劳动力密集生产制造的产品,劳动力更加密集,增加人工支出,提高了产品生产制造成本。
5、模具被压、撞,致使模具受损坏以至无法生产,耽误生产,需要时间与费用对模具进行维修。
6、模具型腔光滑面被撞兼压伤,不管如何修补,也难以避免留下一个补痕,在成形产品上留下一个印记,对于
组合成品起来属于在直视面的塑料件的,一个光滑的产品表面有一个修如过的痕迹,这就是一个美中的瑕疵,产品质量与档次可能因此受影响。
7、模具被压、撞坏。
对坏模具进行烧焊、驳接、、、修修补补。
模具的质量与性能加速下降,模坏的发生率
上升,增加模具的运作维护的成本支出。
随着修多、补多以及精密度的逐步下降,注塑模具的使用寿命最终会因在生产中没有得到好好地保护,而受到生产中意外撞击压迫地推残,最终寿命因此而缩短。
